Как сделать токарный станок по дереву своими руками в домашних условиях, чертежи с размерами?

Как изготовить токарный станок по дереву самостоятельно

Теперь давайте разберемся в том, что пригодиться для работы по созданию токарного оборудования своими руками.

Совет: в качестве привода можно использовать старый инструмент по заточке кухонных ножей. Главное, чтобы модель была рассчитана на использование 2 точильных камней.

Такое устройство вполне сойдет в качестве передней бабки оборудования. А для задней всегда можно применить какие-то элементы мощной электродрели, которая вам не нужна.

Чтобы основание было прочным, в качестве станины лучше всего использовать толстостенный металлопрофиль. Прежде чем приступить к работе, следует составить максимально точный чертеж оборудования. Лучше потратить немного больше времени на работу с бумагой и схемами, нежели потом из-за допущенной ошибки тратиться на поиск новых комплектующих или расходных материалов.

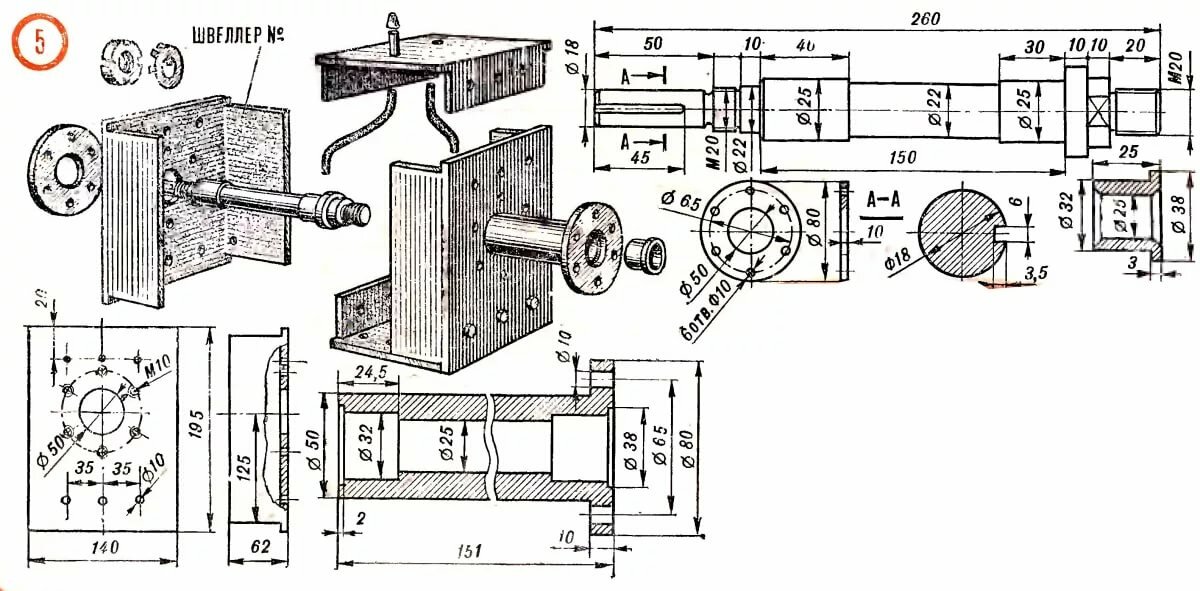

Чертеж самодельного станка по дереву.

Когда чертежи с рисунками готовы, можно приступить к работе. Но без следующего оборудования вам не обойтись:

1. Ручная электродрель и сверла различного диаметра.
2. Напильники с рабочим покрытием разной зернистости.
3. Болгарка и съемные диски для шлифовки и резки.
4. Небольшой сварочный аппарат — электрический рассчитанный работать с диодами «двойкой» и «тройкой».

Что касается расточников, вам потребуется:

• Швеллер;
• Металлический уголок с толстыми стенками;
• 2 трубы с разными диаметрами, чтобы одна могла пропустить сквозь себя другую;
• Полоски из стали — 2 и 4 см;
• Гайки, шурупы, болты и другие элементы для крепежа;
• Ремень для накидывания на привод.

Совет: перед тем как собрать станок, для представления полной картинки происходящего, просмотрите видео ниже.

Визуально информацию воспринимать проще, поэтому просмотр поможет вам уберечь себя от массы проблем, которые могут быть связанны с неполным пониманием правил монтажа, последовательности и т.д.

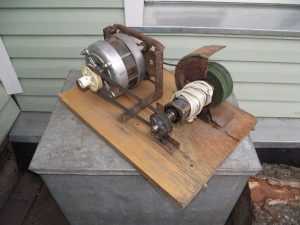

Привод для заточки ножей прекрасно подойдет в качестве электропривода для вашего станка. Дело в том, что там есть 4 прочные шайбы, которые сделаны из твердых металлических сплавов. 2 из них дадут вам возможность менять комплектующие электроточильного камня, используя разные по диаметру диски. Благодаря этому пользователь сможет изменять скорость оборотов древесной заготовки.

Чтобы заставить вал двигаться используются шкивы. Они имеют разный диаметр, чтобы получать следующую скорость вращения:

• 800 об/мин;
• 2 000 об/мин;
• 3 000 об/мин.

Рекомендация: чтобы упростить себе жизнь и работу на станке можно изготовить один комбинированный шкив, у которого будет несколько валов для ременной передачи.

Это позволит быстро и без особых усилий перекидывая ремень на один из них менять скорость вращения заготовки в зажимах станка.

Устройство токарного станка по дереву

Идеей собрать свой токарник по дереву рано или поздно начинает болеть практически каждый мастер. Кто-то приходит к этому самостоятельно, после долгих расчетов и раздумий, а кто-то вспоминает детство, и школьную мастерскую там ведь тоже были станки по дереву. Да и сложного, в том, чтобы собрать деревообрабатывающий станок по образу и подобию школьного нет. Ведь материал в виде отрезков труб в гараже найдется уж точно.

Первым делом стоит вспомнить все основные части конструкции того самого, школьного станка по дереву. Деталей здесь вроде и немного, но каждая из них выполняет определенную роль, без которой все превращается в груду металлолома.

Основой любого станка выступает станина. Это массивное основание, на котором крепится все остальное оборудование. Станина должна быть максимально прочной и жесткой, во время работы она должна выдерживать большие нагрузки не только в виде массивной заготовки, но и в виде вибрации и действия разнонаправленных сил при обработке деревянной заготовки.

Передняя бабка токарного станка представляет собой устройство, в котором устанавливается приводной вал. С одной стороны вала устанавливается устройство зажима заготовки – токарный самоцентрирующийся патрон, планшайба или устройство, на которое навинчивается или набивается заготовка из дерева. С другой стороны токарного вала крепится ведущая шестерня, шкив с одним или несколькими ручьями для ременной передачи. Токарный вал должен обеспечивать вращательное движение со скоростью до 3000 оборотов, для бытовых нужд этого достаточно. Поэтому токарный вал обычно устанавливается на подшипниках или втулках

Ось вала является основной осью токарного станка, и чем выше вал над станиной, тем больше диаметр заготовки можно обрабатывать.  Обработка деталей на станке осуществляется при помощи ручных резцов, а учитывая скорость вращения вала, неосторожное прикосновение к шкиву или ремням может повлечь травму, поэтому передний узел обязательно закрывается защитным экраном или кожухом. Жесткое крепление защиты к передней бабке обязательное условие безопасной работы

С противоположной стороны устанавливается задняя бабка. Это жесткий упор, с конусом-центром, который находится точно по оси токарного вала. Центр может двигаться вдоль оси для закрепления заготовки. Чтобы зафиксировать положение центра, нужно предусмотреть механизм его фиксации.

Во время работы на токарнике используются ручные резцы. Для того чтобы не держать их на весу между передней и задней бабкой устанавливается подручник – упор под резцы.

Для вращения рабочего вала устанавливается привод, это может быть электродвигатель с прямой или ременной передачей, а может быть и привод от мускульной силы. Кстати, первые токарные станки по дереву были именно с ручным приводом – по типу лучковой пилы, это потом, они были вытеснены ножным приводом.

Устройство токарного станка

Сделать токарный станок своими руками невозможно без знания его устройства, поэтому ниже мы представлены его основные части:

• Привод. Основа механизма, генерирует мощность. Для маломощного станка подойдёт привод из дрели либо стиральной машинки;
• Станина. Для изготовления подойдёт стальной уголок или рама из дерева, это своего рода несущая рама, поэтому она должна быть прочной для выдерживания вибраций;
• Задняя бабка. Изготавливается методом приваривания уголка к железной пластинке. Она нужна для фиксации во время обработки изготавливаемого устройства;
• Передняя бабка. Устанавливается к подвижной раме, схожа с задней бабкой;
• Суппорт. Выполняет роль опоры рабочей части.

Момент вращения передаётся двигателем в рабочую часть с помощью следующих вариантов:

• Цепной;
• С помощью ремня;
• Фрикционный.

Каждый имеет свои как преимущества, так и недостатки. Ременной — наиболее дешевый и надёжный, легко изготовляется. Но ремень быстро изнашивается, нужно часто заменять.

Цепная стоит дороже, она более громоздкая, но служит долго. По своим достоинствам и недостаткам, фрикционная занимает срединное положение. Стоит отметить тот факт, что фото токарного станка с разными передачами имеются в Интернете, и Вы с легкостью можете подробно их изучить.

Суппорт — крайне важная деталь станка. Он регулирует и количество потраченных сил при работе, и качество детали.

Виды работ

Подобные агрегаты позволяют производить следующие виды токарных работ:

• точение различных видов;
• шлифование;
• отрезание лишней части заготовки;
• сверление торцевых отверстий.

Точение имеет три вида:

• продольное;
• поперечное;
• угловое.

Продольное точение предполагает плавное движение режущего инструмента при постоянной скорости вращения деревянной болванки. Движение токарного инструмента осуществляется с небольшой скоростью параллельно оси вращения. Поперечное точение производится в результате движения токарного инструмента под определённым усилием перпендикулярно оси вращения. Для получения сложных фигур используют угловое точение. В этом случае инструмент направляется под определённым углом к поверхности заготовки. Эти методы позволяют получить самые сложные формы выборки. Следует помнить, чтобы правильно точить деревянную заготовку, следует уточнить её плотность, выбрать скорость вращения шпинделя и необходимый режущий инструмент.

Для работы одним из видов точения применяют следующие приёмы расположения инструмента:

• нижнее;
• верхнее;
• прямое (перпендикулярное или под углом).

Благодаря выбору одного из приёмов можно выточить заданную фигуру или сделать необходимую проточку под любым углом.

Что может токарный станок и технические параметры агрегата

Прежде чем приступать к работе по созданию оборудования следует изучить его строение. Без каких-либо частиц или элементов оборудование будет работать неправильно или быть опасным к использованию. Есть определенные конструктивные элементы, которые включает в себя любой токарный станок, произведенный 25 лет назад или на сегодня на высокоточном оборудовании.

Основными конструктивными элементами такого агрегата являются

1. Рама — служит как каркас для всего оборудования.
2. Передняя бабка — подвижная часть рабочего станка, которая служит для удержания заготовки.
3. Задняя бабка — съемный элемент, необходимый для более прочной фиксации заготовки.
4. Электропривод — асинхронный, нужен для вращения в одну сторону, не рекомендуется ставить синхронный двигатель. Это просто будет не экономично.
5. Блок для контроля скорости — у станка будет 2 скорости вращения. Минимальная частота, когда заготовка вертится чуть больше 2 000 об/мин. И максимальная — более 5 000 об/мин.
6. Фиксаторы и зажимы.
7. Подручник — один из обязательных элементов, который позволит вам с максимальной точностью выполнять работы по обрезке и декорированию будущей заготовки.

Устройство токарного по дереву станка.

Если чего-то из этого списка будет не хватать, пользователь просто не сможет работать, обеспечить безопасность и добиться максимальной эффективности токарного оборудования.

Также, в зависимости от сложности выполняемых операций с оборудованием в дальнейшем при изготовлении своими руками следует позаботиться о том, чтобы была возможность смещать заготовку по отношению к центру оси вращения. Это добавит оператору возможности выполнять даже сложные работы связанные с обработкой древесины.

Собирая из подручных средств станок, отдельное внимание следует уделить электроприводу будущего станка, сделанного своими руками. Как правило для обеспечения работы применяется трехфазный электродвигатель

Исходя из этого в мастерскую, где планируется установить токарное оборудование нужно обязательно подвести линию на 380 В.

Технические требования к двигателю

тоже есть, и их нужно соблюдать. Главное, чтобы обороты агрегата были не более 1 500 об/мин. Подключить к источнику питания устройство нужно по схеме «Звезда» или «Треугольник».

Дальше, нужно понимать размер самого станка

Чаще всего производственное оборудование, выпускаемое заводом изготовителем, имело следующие показатели:

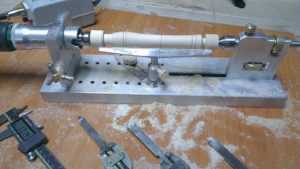

Фото: станок своими руками по дереву.

• Длина — 80 см;
• Ширина — 40 см;
• Высота — 35 см.

Эти габариты позволят вам работать с заготовками древесины с диаметром в 25 см и длиной до 20 см. При этом использовать заднюю бабку для улучшенной фиксации не потребуется. Устанавливаться она будет на специальной планшайбе, а благодаря использованию задней бабки оператор получает возможность увеличить длину заготовки в 2 раза.

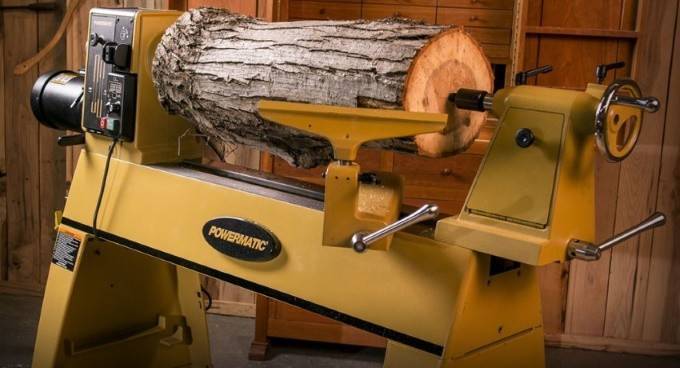

Устройство деревообрабатывающего токарного станка

Устройство токарного станка по дереву отличается от оборудования по металлу тем, что система охлаждения ему не требуется, благодаря этому отсутствует система подачи охлаждающей жидкости. Мощность деревообрабатывающего токарного станка для с ручным управлением меньше, но регулировка скоростей вращения у него есть. Для работы на токарных станках по дереву с ручным управлением, не предназначенных для выпуска одного типа товаров, применяются специальные приспособления – резцы и съёмная планшайба.

Основные узлы

Планшайба служит для надёжного закрепления материала максимально допустимого диаметра, а резец используется для ручной работы на оборудовании, не имеющем стационарно установленного суппорта. Они чаще используются для изготовления незамысловатых заготовок под роспись, вытачивания необходимых в хозяйстве черенков для лопат, топорищ и прочего бытовой утвари.

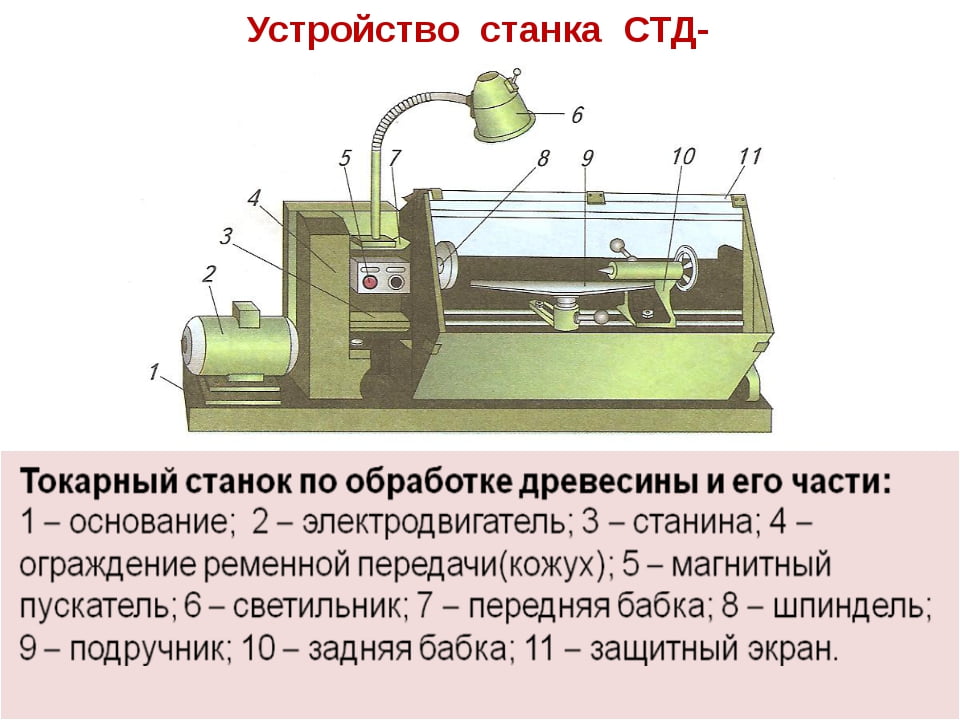

Школьный токарный станок по дереву даёт полное представление о том, как можно сделать предметы домашней утвари, красивые сувениры. Работающий на небольших оборотах станок даст начинающему мастеру понять основной принцип работы всех токарных узлов и механизмов. Полученные в школе навыки помогут освоить и более сложное токарное оборудование с ЧПУ.

Одним наиболее часто встречающимся, в массовом производстве оборудованием деревообрабатывающих цехов, можно назвать токарно-копировальный станок по дереву. Для его работы необходимы приспособления – трафареты, по очертанию которых будет создаваться абрис предмета.

Токарный станок по дереву с копиром

Основные узлы устройства

От суппорта зависит итоговое качество обработанной детали. Силы, время и все остальные ресурсы, вложенные в процесс, могут пойти насмарку без хорошо налаженного суппорта. Это часть расположена на специальных «салазках», двигающихся вдоль станины по направляющим векторам.

Движение суппорта может происходит в следующих направлениях:

• Продольное движение, при котором рабочий элемент устройства движется вдоль соединяемой детали. Такое направление производится при вытачивании круговой резьбы или для удаления поверхностного слоя краски или еще чего-нибудь с обрабатываемой заготовки.
• Поперечное движение суппорта производится перпендикулярно по отношению к оси детали. С помощью такого движения производятся отверстия и углубления.
• Наклонное движение может проводится под различными углами наклона, его используют для производства поверхностных углублений различной конфигурации.

Следует помнить, что суппорт, как самая работающая и подвижная часть аппарата, является самой изнашиваемой.

Элементы токарного станка.

Быстрый износ объясняется действием постоянной и серьезной вибрации, которое выливается в расшатывание креплений и последующим люфтам, что всегда сказывается на качестве токарной работы в том или ином виде. Такой беды можно избежать, для этого нужна постоянная подстройка и регулировка суппорта.

Регулировать суппорт можно разными способами. Если регулируется люфт, то его устраняют с помощью винта. Зазоры можно ликвидировать с помощью специальных вставок между кареткой и направляющими.

Зазоры появляются при износе винта, который контролирует продольное и поперечное движения в плоскостях. Сальники также могут изнашиваться. В этом случае их промывают и смазывают до полной пропитки машинным маслом. Иногда их нужно просто заменить на новые.

Особенности настольного лобзика

Применение ручного лобзика подразумевает, что стационарно закрепляется заготовка, а пиление осуществляется ручным перемещением лобзика. Качество пропила в этом случае полностью зависит от «твердости руки» и навыков мастера: точности линии, угла введения пилки и т.д. Настольный лобзик изменяет картину процесса: электрический лобзик закрепляется стационарно в вертикальном положении снизу стола, а заготовка перемещается по поверхности стола только направляемая руками.

Схема устройства электрического лобзика.

В таком случае, во-первых, облегчается процесс пиления физически; во-вторых, повышается качество распила за счет строгой вертикальности пилки и точности перемещения заготовки при использовании направляющих. Кроме того, расположение пилки в направлении вверх позволяет уменьшить риск сколов поверхности на границах пропила. Пилка обладает стабильностью перемещения за счет использования механизмов, позволяющих обеспечивать ее натяжение и точную ориентацию. Лобзик надежно крепится на достаточно массивной и прочной станине, что устраняет нежелательные колебания и движения инструмента.

В общем случае настольный лобзик представляет собой стационарный станок. Его конструкция включает в себя стол с закрепленным на нем электрическим лобзиком, а также систему направления и натяжения пилки и систему крепления и направления заготовки. Простота конструкции позволяет сделать стол своими руками. Размер стола выбирается исходя из размеров обрабатываемых заготовок и деталей. Для установки листов значительных размеров (например, ДСП) могут предусматриваться дополнительные удлиняющие системы.

Устройство деревообрабатывающего токарного станка

Конструктивно различные типы таких агрегатов для обработки изделий из дерева построены из элементов, имеющих одинаковое функциональное назначение. Независимо от принадлежности к категории схема токарного станка включает следующие элементы:

• массивную станину (на ней располагаются основные узлы);
• переднюю бабку с закреплённым шпинделем;
• заднюю бабку с элементами фиксации заготовки;
• суппорт, служащий для подачи обрабатывающего инструмента;
• привод передачи вращения;
• двигатель;
• система управления скоростью вращения (выполняется дискретным с несколькими скоростями вращения);
• элементы схемы электрооборудования;
• органы ручного управления (обычно они реализованы с помощью различной формы рукояток, маховиков, электрических кнопок или переключателей);
• средства защиты от пыли и опилок;
• отдельные станки снабжаются специальной системой защиты при возникновении аварийной ситуации;
• фартук;
• наиболее совершенные аппараты оснащаются мощным пылесосом для удаления отходов древесины.

Несмотря на единообразие элементов, каждый производитель предлагает своё устройство токарного станка по дереву, с применением своих технических решений. Станина изготавливается из чугуна или стали и имеет большой вес, что позволяет стабилизировать вращение двигателя и всех вращающихся деталей. На ней крепятся все основные узлы.

Любая бабка токарного станка в том числе и для работы по дереву выполнена по стандартной схеме. Она имеет:

• шпиндель, оснащённый системой крепления обрабатываемой заготовки;
• несколько подшипников (в состав включены три подшипника: упорный, передний и задний);
• специальные регулировочные гайки;
• муфта для переключения.

Вторым элементом является задняя бабка токарного станка. Она обладает двумя степенями свободы. Такая особенность позволяет изменять положение заготовки в горизонтальном и вертикальном направлении. Данная система крепления обеспечивает качественную обработку деталей самой сложной формы. Для увеличения жёсткости крепления заготовки в токарных станках применяется пиноль. Она изготовлена в форме гильзы, перемещается вдоль главной оси.

На суппорт токарного станка возложены две функции:

• фиксация инструмента из имеющегося в комплекте;
• перемещение в заданных плоскостях для обработки.

Суппорт расположен на станине. Он снабжён двумя видами салазок (поперечными верхними и продольными, которые называются кареткой). Для осуществления разворота он имеет поворотную систему. Вся система изменение положения суппорта называется приводом подач. Связь суппорта со шпинделем осуществляется через реверсивное устройство, называемое трензель.

Вращение деталей токарного станка осуществляется с помощью ременной передачи, которая служит передаточным элементом от электрического двигателя к передней бабке. Эти элементы составляют привод главного движения. Для каждой конструкции производитель предлагает своё количества переключение скоростей вращения шпинделя. В основной массе станков диапазон скоростей вращения деталей варьируется от 200 об/мин до 1000 об/мин.

Элементы электрической схемы расположены в отдельном блоке. Благодаря происходит распределение управляющих сигналов на все устройства станка. Блок состоящий из электрических элементов, находящихся под напряжением относится к первому классу защиты.

Фартук станка преобразовывает вращательное движение в поступательное. Кроме этого он обеспечивает синхронное вращение ходового валика суппорта и ходового винта. Предусмотренная система механической защиты предотвращает одновременное включение этих валов. Плавное переключение подач обеспечивается с помощью маточной гайки.

Для защиты от возможных перегрузок в фартуке станка предусмотрен подвижный механизм падающего червяка. Такие перегрузки возникают в результате увеличения внешнего давления на поверхность заготовки, особенно при использовании ручного инструмента. Такой эффект наблюдается при резком снижении скорости вращения заготовки, замедлении движения режущего инструмента. Особенно это свойственно станкам на которых производится ручная обработка заготовки.

Большое значение на качество обработки дерева влияет заданная скорость вращения заготовки. Для этого в станке предусмотрена коробка скоростей. Она позволяет выбирать величину крутящего момента в зависимости от типа дерева и выполняемой операции.

Вращающийся токарный центр

Наконец удалось реализовать идею изготовления универсального вращающегося центра. Тему эту я поднимал в ветке Мысли и идеи (… Консультация по вращаюшемуся токарному центру…). Конечный вид девайса таков.

Началось все с изготовления вала с КМ2. Эту деталь заказал на завод по моим чертежам. Геометрию детали соблюсти можно, но вот соответствующая закалка детали с последующей шлифовкой конуса и посадочных мест под подшипники мне пока не по силам, да и оборудования соответствующего нет.

Дальше точил на своем BD-7 все остальные детальки. Диаметры не маленькие для такого станка, поэтому предварительно кругляк вгрубе обдирал на ТВ-6 в клубной мастерской, а уж затем вылизывал на своем маленьком по вечерам.

Подшипнички уже были подобраны в процессе рождения идеи, благодаря консультациям и советам уважаемых гуру, которых на сайте не мало.

Я намеренно не вдаюсь в детали изготовления той или иной детали, т.к.в предыдущей моей теме по этому центру, знающие люди и подсказали все эти тонкости и я стремился в точности следовать этим советам.

Вот такой наборчик перед сборкой получился.

Между корпусом центра и насадкой с конусом (недособранные детали на фоте)виден посадочный цилиндр. Удалось достичь такой посадки, что на сухую детали разьединяются с характерным …чпоком… А со смазочкой сложновастенько,просто плунжерная пара какая-то. ( восторгаюсь потому как для меня это достижение)

Сборка особых хлопот не доставила. Сначала подшипники на вал напресовал

Затем все это в корпус

Крышечку крепим и …готово !

Дальше начинаем гурманить. На очереди сменные насадочки которые востребованы бывают частенько

Здесь примечательно, что придерживался правила …деталь с одной установки… Ну и резьба М4 резцом — секас с плясками я вам доложу!

Следующий этап — изготовление насадки-грибка. Материал — дюраль. Здесь первый раз решился снять патрон и установить планшайбу.Крепеж для детали на планшайбе со станком, естественно, не поставлялся, поэтому чертежики этих приспособ сделал сразу год назад, а изготовили их на заводе тож давно, так и лежали без дела, …шоб було… другими словами. Ан нет, пригодились все таки!

Насадку-грибок пришлось делать с двух установок с промежуточной стальной оправкой

Дальше финишная обработка детали, здесь ничего примечательного.

Первый опыт использования этого центра показал:

1. Мои опасения по поводу неповоротливости центра из-за (предположительно) повышенной массы не оправдались. Он охотно вращается при небольших поверхностях касания,даже при малых диаметрах пятна касания.

2. Мои опасения по поводу невозможности доступа резца к детали в краевых положениях — не оправдались ( пока во всяком случае)Но детали разные бывают, сейчас сложно предугадать все случаи.

3. Точность обработки детали с использованием центра, меня удовлетворила. Замеры обработанной детали длиной 100 мм и Ф10мм с обоих концов показали одинаковую величину. Но по этому пункту вопрос. Подскажите, пожалуйста, какие тестовые действия и замеры надо совершить, чтоб знать всю подноготную этого центра ( ну без фанатизма конечно, в хоббийных габаритах)

Приношу свои извинения за качество некоторых фот. Поздно заметил,что объектив на телефонном фотике пальцами залапал. Вот изображение и поплыло. Чтоб сильно не загружать эту тему, не стал сюда выкладывать чертежи( скажем …чертежики…, делал их для себя и ГоСтов машиностроительных особо не соблюдал)Если вруг заинтересует кого, можно поработать над вопросом ( имею ввиду скриншоты с CADовских файлов)

Меня очень интересует мнение уважаемой публики по поводу сего девайса. Есть ли ошибки в изготовлении, какие, как можно было избежать? Интересует все!

Проектировка будущего изделия

Чертежи с размерами.

Следует оговориться, что рекомендуется для домашних целей делать оборудования с такими же размерами, как и ТВ-16. Оно маломощное, вполне удовлетворит потребности для физического лица. Габариты на чертежи берем следующие:

1. Длина — до 115 см;
2. Ширина до 62 см;
3. Высота оси оборудования 18 см.

Важно! Не следует превышать эти габариты при изготовлении станка в кустарных условиях. Это может привести к нарушению его геометрии в процессе работы

Когда вы составляете проект прорисуйте все детали, либо скачайте чертежи с размерами из интернета и работайте по готовому плану. Если пытаться держать все моменты в голове, вы обязательно допустите ошибку, которая испортит все оборудование.

От точности проекта и чертежа будущего оборудования вы будете отталкиваться не только в процессе работы, но и во время закупки необходимых расходных материалов.

Установка передней и задней бабки

Одни из самых главных деталей станка — это передняя и задняя бабки. Между ними зажимается заготовка. Передняя бабка непосредственно осуществляет вращение изделия.

Важно!
Для изготовления основы передней бабки – шпиндельного вала — необходимо обратиться к профессионалам токарям по металлу или найти готовую деталь или в целом готовые модули бабок в специализированных магазинах.

Конструкция передней баки состоит из двух подшипников типа S, V или U, которые крепятся болтами к станине вала, выточенного, из углеродистой стали диаметром 40 мм, патрон для зажима детали.

Вал оборудован тремя или четырьмя штифтами, которые способствуют ликвидации вибрации. Вал пропускается через подшипник и на него крепят штифты с креплением шпонкой или другим фиксатором цилиндрических деталей, после вал закрепляется на втором подшипнике, который уже намертво притягивается болтами к стальным уголкам или доске станины.

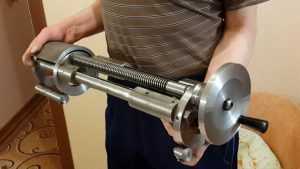

Задняя бабка также производит вращательные движения, однако не приводит изделие в движение. Особенно важным является зафиксировать заднюю бабку на одной оси с передней, ведь от этого будет зависеть вся последующая работа.

Справка. Для последующего контроля оси переднюю бабку можно сконструировать с юстировочными винтам, которые позволят незначительно изменять ось вращения передней бабки.

Задняя бабка состоит из следующих элементов:

1. Основание из стального уголка или аналогичного материала, подобное основанию передней бабки.
2. Направляющая труба.
3. Внутренняя трубка или пиноль. Изготавливается таким образом, что ее можно поместить в направляющую трубу, а после пропустить через пиноль приводной винт.
4. Приводной винт. Винт с гаечной резьбой под трубку пиноли. Для крепления маховика на задней части предусматривается 8 мм резьба.

Как выбрать резцы самому?

Резцы по дереву – обязательный инструмент для обработки древесины. Их можно изготовить самостоятельно или купить в магазине. Резцы по дереву имеют одну конструкцию, хотя различную форму.

Среди резцов по дереву наиболее популярны следующие инструменты:

• Универсальный нож-косяк, который по форме похож на сапожный нож треугольной формы.
• Клюкарза – похожий на стамеску инструмент с изогнутым лезвием.
• Ложкорез – кольцеобразный резец, который используют для вырезания посуды с глубокими углублениями.
• Стамеска, наиболее распространенный тип резца по дереву.

В свою очередь, стамески бываю всевозможных форм для выполнения множества задач.

Резцы для ручного точения древесины различают на следующие типы:

• Полукруглые.
• Плоские косые.
• Отрезные.
• Отрезные с фигурной заточкой.
• Угловые.
• Фасонные.
• Резец-крючок.
• Резец-кольцо.
• Скошенный угловой.

Специальные, могут состоять из двух металлических пластин, которые можно двигать относительно друг друга, благодаря чему можно получать уникальные рез или рисунок.
Самыми востребованными резцами для токарных работ являются:

• Рейтер — инструмент с полукруглой формой режущего наконечника.
• Мейсель — инструмент со скошенным плоским лезвием.

Применяется для обработки дерева и доведения его до состояния готового изделия.

Приступаем к работе — делаем станину, заднюю бабку и подручник

Задняя бабка будет изготовлена из патрона и передней части, снятых с корпуса старой электрической дрели. Чтобы оборудование служило долго и не разлетелось через год после эксплуатации, лучше всего использовать дрель с металлическим корпусом.

Чтобы ваш самодельный станок стоял нормально, не шатался и не создавал тем самым проблем в работе, следует обаятельно особое внимание уделить созданию стойки. Она устанавливается на станине станка, так, чтобы у оператора позднее была возможность передвигать узлы оборудования по оси продольно. Патрон же даст возможность выполнить весомые продольные нагрузки

И это положительно сказывается на использовании данного элемента в общей конструкции агрегата

Патрон же даст возможность выполнить весомые продольные нагрузки. И это положительно сказывается на использовании данного элемента в общей конструкции агрегата.

Чтобы сделать станину своими руками, вам как раз и понадобятся швеллера. После этого, элементы станины следует присоединить друг к другу. Делаем это при помощи сварочного аппарата. Чтобы поставить переднюю бабку (электрический станок для заточки ножей) нужно поставить сразу лист толстой фанеры, как основу.

Привод

Также нужно монтировать на специальной пластине. Она будет устанавливаться на столе, где и разместиться ставника оборудования. Делать ее нужно с учетом передвижения оператором во время работы на станке. Таким образом у пользователя получится регулировать скорость вала, который расположен на передней бабке.

Станина, задняя бабка.

Не стоит забывать поставить суппорт

Это устройство будет служить для равномерного передвижения вдоль и поперек вашей станины токарного оборудования. Вот тут как раз и нужны две трубы с разным диаметром, чтобы его соорудить в домашних условиях. На нем будут размещаться подручник, который служит упором для резцов.

Когда все готово, не забудьте сходить в магазин строительных материалов и осветительных приборов, чтобы купить для себя небольшой лист прозрачного пластика и лампу. Они пригодятся для защиты вас от стружки и щепок, которые могут вылетать во время обтачивания и заточки оборудования. А лампа поможет вам проще справляться с работой.

Совет: лампу выбирайте с подвижным стержнем, чтобы можно было направить световой поток на плохо освещенную область.

Осталось только купить рабочие инструменты. Лучше покупать сразу в наборе, а обойдется это владельцу домашнего токарного станка, изготовленного своими руками в районе от 300 до 2 000 рублей.

Закажи ленточный станок pilam.ru/piloramy-lentochnye/ по выгодной цене.

Важно! Не забудьте заземлить установку проводом с глухо-заземленной нейтралью
