Токарный станок по дереву своими руками: изготовление станины, бабок, установка двигателя и резцов

Копировальная модель CL-1201

Для получения изделий из дерева может применяться станок модели CL-1201 или CL-1500b. Первый вариант исполнения обладает весьма привлекательными эксплуатационными качествами:

1. Применяемый шпиндель может изменять направление вращения. За счет этого существенно расширяется область применения модели. Изменение направления вращения шпинделя проводится специальной рукояткой.
2. Станок позволяет с высокой точностью выбирать скорость вращения шпинделя. За счет этого можно обеспечить наиболее благоприятные условия для точения дерева исходя из масс, габаритов и вида древесины.
3. Для установки основных параметров есть пульт. Конструкция может устанавливаться на передней или задней бабке в зависимости от предпочтений мастера. Пульт представлен сочетанием нескольких клавиш.
4. При изготовлении колонны применяется чугун. Кроме этого, станина изготавливается при применении высококачественной стали. За счет совмещения этих материалов снижается степень вибрации конструкции на момент работы.
5. В базовую поставку входит копир, по которому может проводиться обработка. За счет этого снижаются расходы, а станок становится более функциональным в применении.
6. Конструкция станка имеет фрезерную приставку, которая может применяться для получения продольных пазов.
7. Задняя бабка применяется для более точной фиксации заготовки. Ее положение также может изменяться. В поставку включаются центра, которые подбираются в зависимости от особенностей заготовки.
8. Суппорт характеризуется высокой мобильностью. Глубина врезания инструмента может регулироваться рычагом.

Единственным, но существенным недостатком является высокая стоимость предложения. Самодельная конструкция обойдется в несколько раз дешевле.

Способы закрепления заготовки

Два способа можно использовать для закрепления на токарном оборудовании детали.

• Между центрами передней и задней бабки.
• С помощью планшайбы.

Первый способ закрепления является наиболее распространенным. Чаще всего его применяют для обработки брусков небольшой длины без необходимости выполнения их торцевой обработки. При таком способе крепления большое значение имеет точность крепежа

Важно, чтобы при вращении заготовки не возникало ситуации биения детали. Чтобы это исключить, используют угловой центроискатель

Более надежным является второй способ, который используют в тех случаях, когда необходима обработка торцов заготовки. От первого способа крепления он отличается тем, что фиксируется с помощью болтов или зубцов патрона. Такое крепление обеспечивает надежное удержание детали при выполнении всесторонней обточки заготовки.

От станка по металлу токарный станок, предназначенный для обработки деревянных заготовок, отличается наличием ручной подачи резца, в качестве которого выступает стамеска или другой режущий инструмент по дереву. Его закрепление происходит только в том случае, если используется копировальное устройство. Во всех остальных случаях при обработке заготовки резец-стамеска держится мастером. Он же управляет им вручную, опираясь на подпятник при выполнении операции. Единственное, что осуществляется автоматически — скорость вращения шпинделя.

В два этапа происходит весь процесс. Сначала выполняется черновая обработка, которая совершается под углом 15-30 градусов. По ее завершении производится чистовая обработка, выполняемая под углом 45 градусов. При совершении обеих операций толщина стружки должна быть не больше 1 мм.

Как самому сделать мини-токарный станок?

Начинать любое изготовление нужно с проработки проекта.

1. На стадии проектирования происходит разработка спецификаций. Спецификации – это перечень деталей, входящих в сборочный узел.
2. Узлов в установке может быть довольно много. Какие-то детали могут повторяться. Но может быть и наличие множества весьма разнообразных заготовок. Конструктор должен стремиться максимально унифицировать используемые детали, только тогда изделие будет конкурентоспособным по стоимости.
3. После первого этапа проектирования начинается подбор комплектующих. Он позволит определить реальную конструкцию, где оригинальных деталей будет минимальное количество. Тогда проще изготовить действующий образец.
4. При комплектовании определяются заготовки, без которых невозможно обойтись. Их придется изготовить. Все остальное дешевле купить.

Проекции токарного станка:

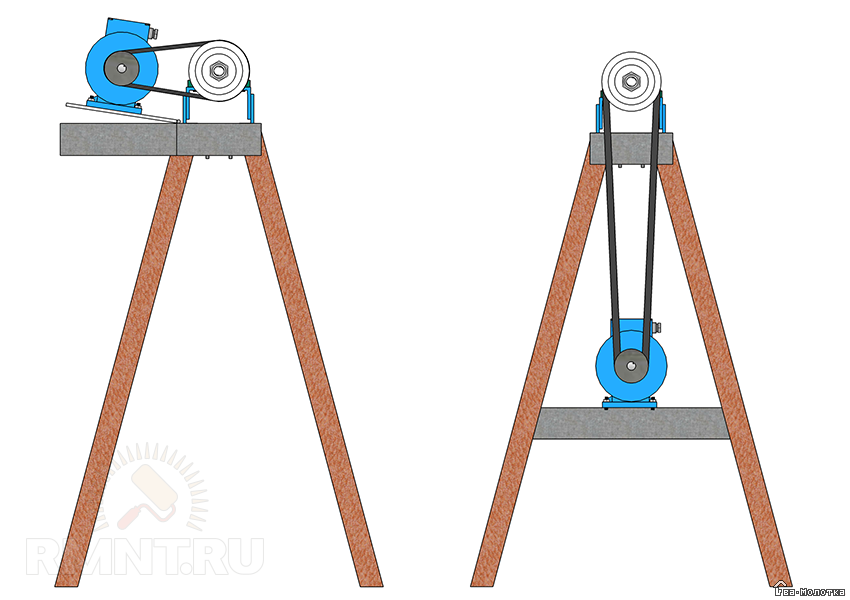

Больше всего внимания уделяется передней бабке. Тут находится двигатель, попутно устанавливается патрон. Для деревянных изделий трехкулачковый крепеж используется редко. Чаще применяются поводковые патроны, они требуют первичного центрования заготовки, а потом установки поводка, который станет вращать заготовку.

Вариант передней бабки токарного станка:

Некоторые мастера делают привод из дрели. В них достаточно мощности (из современных электроинструментах можно выбрать дрель до 2…3 кВт). У них предусмотрен механизм плавного изменения частоты вращения. Имеется и реверс.

Начинающие мастера часто интересуются, сколько стоит небольшой станок, изготовленный своими руками. Иногда изделие обойдется почти даром, так как комплектующие можно найти бесплатно. Останется только грамотно собрать станочек и начать его эффективно использовать.

Лучшие токарные станки по дереву

Настольный токарный станок по древесине выполнит операции по обточке, шлифованию, выборке пазов и нанесению резьбы. Спецификой является использование ручных резцов и фасонных приспособлений. Для фиксации рабочего инструмента используется подручник, который устанавливают между передней и задней опорой

Команда проекта VyborExperta.ru предлагает обратить внимание на 4 модели, которые помогут обработать дерево с безупречным качеством. Оборудование отличается хорошим функционалом и надежными электродвигателями, удобным в работе форматом

Энкор Корвет-74

Стационарный токарный станок по дереву для домашней мастерской с мощным электродвигателем. При весе в 77 кг отличается хорошей устойчивостью, что положительно влияет на качество обработки деревянных заготовок. Асинхронный электромотор вращает шпиндель со скоростью от 500 до 2000 об/мин. Расстояние между центрами в 845 мм позволяет обрабатывать балясины и другие габаритные детали. При работе с компактными заготовками используется планшайба.

За плавную регулировку скорости вращения шпинделя отвечает вариатор. Снизить нагрузку на электродвигатель помогает ременная передача. В ассортименте производителя есть копировальное устройство, которое можно приобрести дополнительно для повышения производительности. Для обработки деталей диаметром более 300 мм, передняя бабка имеет поворотную конструкцию.

Достоинства:

• Регулируемый резцедержатель;
• Надежная защита от самопроизвольного пуска;
• Основание в стандартной комплектации;
• Двигатель рассчитан на интенсивную работу;
• Низкая цена.

Недостатки:

Недостаточная мощность мотора для заготовок более 300 мм в диаметре.

Einhell 1000/1

Разработка немецких инженеров привлекла небольшим весом, мощным двигателем и четырехступенчатой коробкой скоростей. Электромотор разгоняет шпиндель до 2600 об/мин. Двигатель рассчитан на интенсивную продолжительную работу, это позволяет использовать станок в небольших мастерских по производству столярных изделий. Двойная рама обеспечивает хорошую устойчивость оборудования.

Габариты станка подходят для заготовок, диаметром до 280 мм. Особенностью конструкции задней бабки является поворотный шпиндель, что упрощает фиксацию детали. Для работы с небольшими заготовками предусмотрена планшайба.

Достоинства:

• Низкая цена;
• Легко регулируется суппорт;
• Упор в комплекте;
• Низкий уровень шума;
• Максимальная длина заготовки 1 метр.

Недостатки:

Греется при интенсивной работе с сырым деревом.

Skrab 57000

Настольный станок с мощным электродвигателем, который раскручивает шпиндель со скоростью 5000 об/мин. Регулировка оборотов бесступенчатая, крутящий момент передается с помощью зубчатой ременной передачи. Оборудование можно использовать для обработки дерева и пластика. Есть возможность подключения фирменного гибкого вала.

Максимальная длина обрабатываемой заготовки 300 мм, диаметр – не более 40 мм. Это делает оборудование привлекательным для моделистов-конструкторов или ювелиров, производителей сувенирной продукции. К координатным столам станок крепится через резиновые опоры, которые снижают вибрацию. Направляющая имеет идеальную поверхность, изготавливается из сплава на основе алюминия, устойчивого к коррозии.

Достоинства:

• Защитный кожух из прочного пластика;
• Низкое энергопотребление;
• Обороты регулируются в автоматическом режиме;
• Рассчитан на интенсивную работу.

Недостатки:

Высокая цена для своего класса.

Record Power DML 305

Настольная модель с двигателем 370 Вт со ступенчатой регулировкой скорости шпинделя. Электромотор рассчитан на продолжительную работу под нагрузкой, а 6 скоростей позволяют решать задачи любой сложности. Это делает оборудование актуальным для профессиональных мастерских. Тяжелая чугунная станина отличается прочностью, обеспечивает хорошую устойчивость в паре с двумя массивными опорами.

Шпиндель задней бабки имеет фиксатор со шкалой деления. Это гарантирует точность настройки. Переключение скоростей выполняется с помощью эргономичных шкивов, доступ к которым очень удобный. Модель рассчитана на обработку деталей, длиной 393 мм, но есть возможность приобрести удлинитель станины для заготовок до 1 метра.

Достоинства:

• Качество сборки;
• Диаметр заготовок до 305 мм;
• Хорошая комплектация;
• Широкий выбор дополнительных опций;
• Стабильная работа под нагрузкой.

Недостатки:

• Завышенная цена;
• Нет функции поворота передней бабки.

Как выбрать резцы самому?

Резцы по дереву – обязательный инструмент для обработки древесины. Их можно изготовить самостоятельно или купить в магазине. Резцы по дереву имеют одну конструкцию, хотя различную форму.

Среди резцов по дереву наиболее популярны следующие инструменты:

• Универсальный нож-косяк, который по форме похож на сапожный нож треугольной формы.
• Клюкарза – похожий на стамеску инструмент с изогнутым лезвием.
• Ложкорез – кольцеобразный резец, который используют для вырезания посуды с глубокими углублениями.
• Стамеска, наиболее распространенный тип резца по дереву.

В свою очередь, стамески бываю всевозможных форм для выполнения множества задач.

Резцы для ручного точения древесины различают на следующие типы:

• Полукруглые.
• Плоские косые.
• Отрезные.
• Отрезные с фигурной заточкой.
• Угловые.
• Фасонные.
• Резец-крючок.
• Резец-кольцо.
• Скошенный угловой.

Специальные, могут состоять из двух металлических пластин, которые можно двигать относительно друг друга, благодаря чему можно получать уникальные рез или рисунок.
Самыми востребованными резцами для токарных работ являются:

• Рейтер — инструмент с полукруглой формой режущего наконечника.
• Мейсель — инструмент со скошенным плоским лезвием.

Применяется для обработки дерева и доведения его до состояния готового изделия.

Настольный токарный

Самый, пожалуй, универсальный и востребованный станок. С его помощью можно сделать как самые мелкие детали, так и ножки к столу или табурету. Изготовление балясин для лестницы, может, будет и не под силу данному агрегату, впрочем, это зависит от размера заготовок.

Этот самодельный токарный станок по дереву может быть собран своими руками как из металла, так и с применением древесных материалов твердых пород. Такие элементы, как передняя и задняя бабки, лучше использовать заводского изготовления от старого станка. В качестве привода рекомендуется двигатель мощностью от 200 Вт, подойдет от старой стиральной машины.

Мотор от машины-автомата применить также можно, но надо учитывать, что обороты у него слишком высокие (12000 об/мин), а для токарных работ достаточно 600 об/мин. Нетрудно подсчитать, что шкив двигателя должен быть в 20 раз меньше шкива вала станка. Часто в таких случаях применяют промежуточный вал, но это сделает станок более сложным и дорогим в изготовлении. Или же придется использовать электронный блок регулировки оборотов, имеющийся в продаже, но при этом теряется мощность.

Конструкция токарного станка хорошо видна на рисунке, поскольку размеры могут быть произвольными, то чертеж приводить нет смысла. А вообще, сделанный своими руками токарный станок по дереву может иметь самую различную конфигурацию.

Характеристики токарных станков по дереву

Настольные токарные станки, предназначенные для обработки дерева, представляют собой мини-оборудование, которое имеет массу достоинств. Она обладает небольшим весом, который у большинства моделей не превышает 18 кг. Его без проблем можно установить на любой верстак. Мощность этого оборудования варьируется от 350 до 500 Вт. Самые мощные модели относятся к оборудованию для мелкосерийного производства, поэтому вес станков может доходить до 90 кг. Качество обработки заготовок при использовании этого оборудования во многом зависит от такого фактора, как частота вращения. Скорость вращения шпинделя может варьироваться в диапазоне от 400 до 3500 об/мин. Регулировку этого параметра следует производить, ориентируясь на такие факторы, как порода древесины и требуемая точность обработки заготовки.

Разновидности растущих стульев для ребенка

Современный растущий стул необходим каждой семье с детьми, и может быть отличным подарком.

В самым современных видах регулируется положение каждой детали: спинки, сидения, подставки. Это позволяет подобрать идеальное положение тела для конкретного малыша.

В магазинах можно встретить мебель разных производителей, и каждая модель имеет свои особенности. Как же сделать выбор правильно?

По материалу изготовления больше популярны деревянные стулья. Это не удивительно. Они экологичные, безопасные, стильные. Деревянная мебель сможет прослужить долго, станет хорошим дополнением интерьера детской.

Kid-Fix

Стул российского производителя из натурального дерева, стильный и удобный. Подходит под любой интерьер, широкий цветовой диапазон моделей. Отдельно можно купить к нему съемные ремни, мягкие подушки, мешок для игрушек.

Ребенок на растущем стуле фирмы “Kid-Fix”.

В эксплуатации долговечен, может использоваться и ребенком с младенчества (6 месяцев), и взрослым. Максимальная нагрузка – 120 кг. Цена – около 7 тысяч рублей.

Стульчик фирмы “Kid-Fix” для ребенка.

Вырастайка

Стульчик белорусского производителя Millwood из березовой фанеры, устойчивый и удобный даже для младенцев с возраста 6 месяцев (опционально можно приобрести деревянный ограничительный столик для безопасности).

Вариант дизайна стульчика фирмы “Millwood”.

Модельный ряд представлен в широком цветовом диапазоне. Максимальная нагрузка – до 100 кг. Цена – от 6200 рублей.

Стульчик фирмы “Millwood” из березовой фанеры.

Кузя

Мебель «Павлин» российского производства, выполнена из МДФ и натуральной березы, большой диапазон по цвету. Предназначена для детей от 6 месяцев до 17 лет.

Растущий стульчик “Кузя”.

Дополнительно можно приобрести аксессуары, подобрав по цвету стульчика – подушечки для сидения, ограничитель, столик. Цена – около 5 тысяч рублей.

Растущий стульчик “Кузя” в интерьере детской комнаты.

Конек горбунок

Стул российского производства, представлены модели из фанеры или бука. Большой выбор по цвету, отдельно можно приобрести комплект подушек для сидения и ограничитель для малышей.

Варианты стульчиков формы “Конек-горбунок”.

Максимальная нагрузка – 100 кг. Ценовой диапазон, в зависимости от материала изготовления – от 5 до 9 тысяч рублей.

Ребенок на растущем стуле “Конек-горбунок”.

RostOk

Стульчик российского производства, выполнен из березовой фанеры. Представлен в разных цветах или без окраски, с лаковым покрытием.

Варианты расцветок стульев.

Опционально имеются аксессуары – подушки для сидения, столик для кормления. Нагрузка – до 100 кг. Цена в диапазоне 4800-5900 рублей.

Варианты дизайна растущий стульчиков “RostOk”.

Kotokota

Продукция российского производителя изготавливается из березовой фанеры с покрытием водным лаком. Стулья представлены в разных моделях – для использования у стола стандартной высоты, для растущих парт. Отдельно можно приобрести ограничитель, столик для кормления.

Растущий стул фирмы “Kotokota”.

Для детей в возрасте от 6 до 17 лет. Максимальная нагрузка – 100 кг. Цена, в зависимости от выбранной модели – 6000-6500 рублей.

Растущий стульчик фирмы “Kotokota” для ребенка.

Stokke Steps

Растущие стулья из Норвегии могут использоваться для кормления детей от 0, благодаря специальному шезлонгу для новорожденных, надежно закрепляемому на мебели. Также можно приобрести комплект-вставку и мягкую подушку для грудничков, столик-ограничитель для кормления.

Дизайн стульев фирмы “Stokke Steps”.

Стулья представлены в разных моделях – стандартный, с сиденьем-полукреслом и т.д. Изготавливаются из экологически чистой древесины, может быть покрыт лаком или выкрашен, цветовой ряд широкий. Выдерживает нагрузку до 100 кг. Цена варьируется, в зависимости от модели и комплектации – 3900-20000 рублей.

Расцветка и дизайн стульев фирмы “Stokke Steps”.

Техника безопасности

Опасность представляет:

• вращающийся элемент (2200 об/мин);
• отлетающая стружка;
• напряжение в 380 вольт.

Работать могут только физические лица от 18 лет

1. Перед началом работы следует пройти инструктаж и ответить на вопросы.
2. Работать рекомендуется только в специальной одежде (она должна быть плотно подогнана, манжеты застегнуты).
3. Работать следует в головном уборе.
4. Обувь прилегающая, должна иметь плотную подошву.
5. Использовать очки.
6. Для работы должен быть допуск.
7. Нельзя загромождать площадку возле станка.
8. Нельзя употреблять алкоголь, курить или обедать возле оборудования.
9. Мужчины могут самостоятельно устанавливать заготовки весом до 15 кг.
10. Должен быть подвод охлаждающей жидкости.
11. Нельзя удалять стружку руками.

Какие еще типы станков можно сделать?

Прежде, чем создавать свой токарный станок следует изучить те его разновидности, которые изобрели множество заинтересованных людей. Среди станков как самодельных, так и заводских выделяют следующие типы.

Токарно-фрезерный

Подобный станок является уже мощной модификацией предыдущих вариантов станков. Чаще всего токарно-фрезерный станок оснащен ЧПУ, потому что крайне сложно вручную управлять фрезером с высокой точностью. Однако подобный станок имеет право на существование и широко применяется в бытовых нуждах. Его конструкция состоит из:

• Станины.
• Электродвигателя для вращения передней бабки.
• Ручной фрезер, поставленный на направляющие, которое обеспечивают его движение вдоль оси вращения заготовки.

С копиром

Токарно-копировальный станок необходим при создании большого количества одинаковых изделий, чаще всего можно услышать о посуде и балясинах для лестниц.

Есть несколько вариантов изготовления копировального токарного станка: с фрезером, с циркулярной пилой и со стамеской. Все эти способы подразумевают использование лекала. Лекало – это профиль будущего изделия, который вырезается из фанеры небольшой толщины.

Вдоль токарного станка крепится поручень во всю длину заготовки. За токарным станком монтируется лекало. На поручне крепится фреза или резец, движения которого регулируются благодаря упору, идущему от резца, фрезы или пила к лекалу.

Таким образом, во время вращения бруска, режущий инструмент полностью с достаточной точностью повторяет силуэт профиля из фанеры.

Мини

Для многих бытовых нужд необязательно создавать агрегат внушительных размеров, способный вращать бревно радиусом 300 мм. Бывает достаточно станка с крайне простой конструкцией, в которой двигателем может выступать привод от старого магнитофона, питающегося через блок питания. Для станины подобного станка можно использовать доску 150*20 и длинной, которая зависит только от нужд умельца.

Для такого мини-станка ременная передача будет лишней, поэтому чаще всего передняя бабка крепится прямо на вал двигателя. А в качестве планшайбы служит головка от дрели или самодельный патрон с тремя зажимными винтами.

Задняя бабка изготавливается из бруска, в центре которого точно по высоте оси мотора сверлится отверстие для вала, в роли которого может выступать дюбель-гвоздь. Если обеспечить станок блоком питания с регулировкой выходного напряжения, можно получить агрегат регулятором оборотов.

Из электродрели

Электродрель можно найти практически в каждом дому. Плюсом станка с приводом от электродрели служит отсутствие необходимости покупать отдельный двигатель. Конструкция с приводом от дрели варьируется от самой элементарной, где дрель прикрепляется зажимами к столу.

Напротив монтируется задняя бабка с помощью пары уголков и гвоздя или заточенного винта, до более совершенной, в которой дрель служит источником вращающей силы, но не участвует непосредственно в процессе вращения заготовки. Второй способ бережет мотор от перегрева и срыва при перегрузках.

На видео можете посмотреть, как сделать токарный станок по дереву своими руками из дрели.

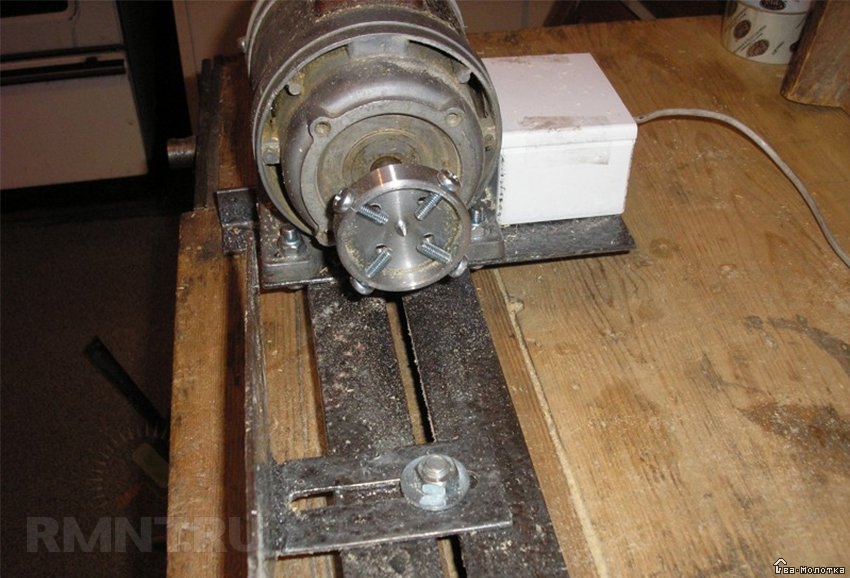

Из мотора стиральной машины

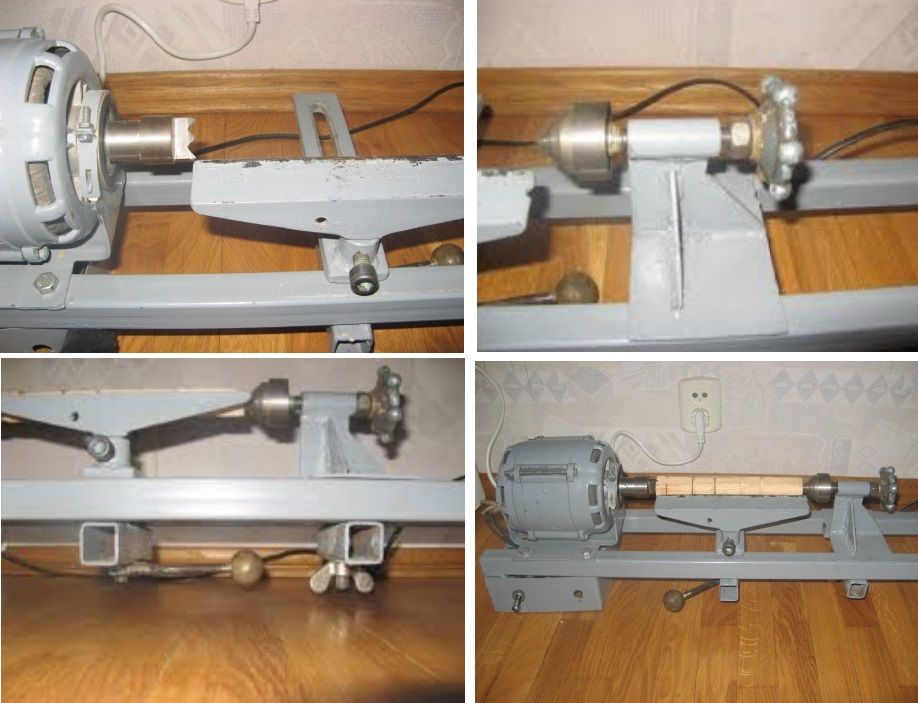

Представляет собой стандартную схему токарного станка с двигателем, прямой или ременной передачей, станиной и двумя бабками.

При устройстве токарного станка из мотора стиральной машины необходимо помнить, что двигатель бытового прибора разработан для циркуляции с несбалансированной нагрузкой, однако это не значит, что от задней бабки можно отказаться. Ее наличие обязательно особенно при работе с длинной и тяжелой заготовкой. Устройство подобного токарного станка просто реализовать в домашних условиях. Для этого необходимо:

Сварить или скрутить болтами две трубы из стали, на одном конце закрепить двигатель от бытовой техники. Между трубами закрепить брусок с возможностью передвигать его вдоль станины, на нем будет крепится уголок подручника. На противоположной стороне обустраивается задняя бабка в соответствии с инструкциями, изложенными выше.

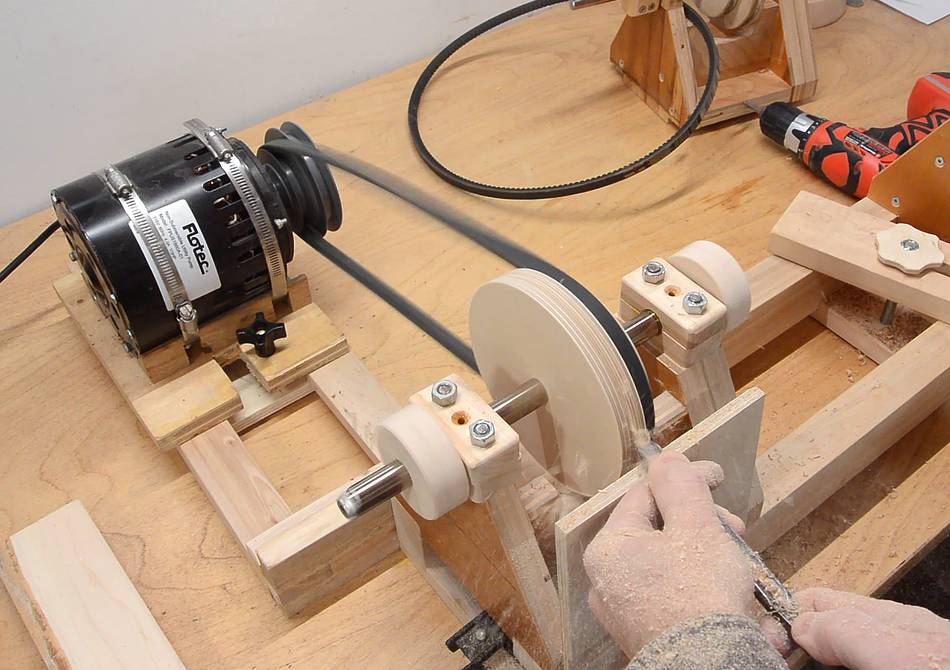

Привод и трансмиссия

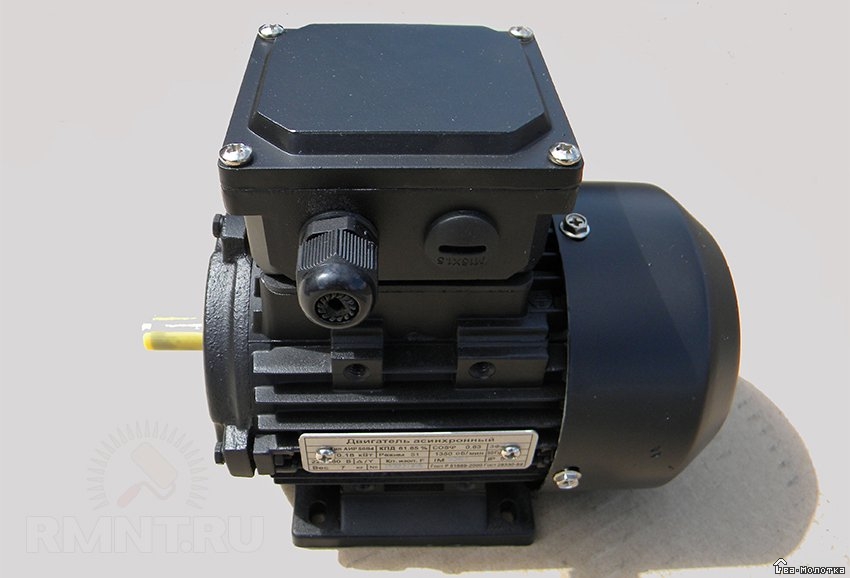

Стандартный вариант привода — асинхронный трёхфазный двигатель мощностью до 2 кВт (обычно 1,2 кВт), соединённый с валом передней бабки клиноременной передачей на двухручьевых шкивах. Постель для крепления движка может располагаться между ногами станины, либо на дополнительной подмости за передней бабкой, что усложнит сборку, но сделает более удобным переброс ремня.
