Технические данные токарного станка иж 1и611п

Как работать со станком

Внимание стоит обратить на технику безопасности. Изначально включается насос, а уже потом после смазывания деталей происходит включение электрической сети. Невыполнение этого правила грозит замыканием и небезопасно для специалиста

Невыполнение этого правила грозит замыканием и небезопасно для специалиста.

Время работы не указано в паспорте. Станок относится к профессиональный виду, потому может работать бесперебойно несколько часов. Главное следить за тем, чтоб происходила смазка деталей.

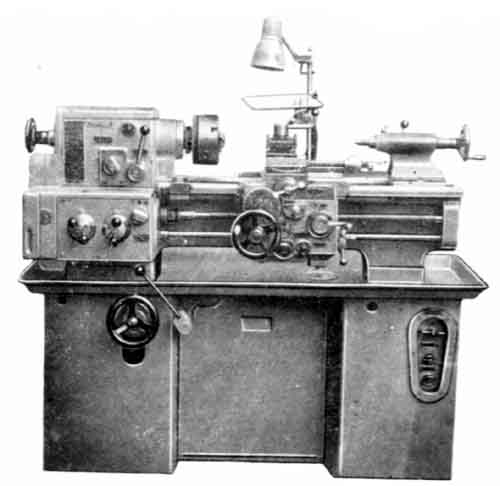

1И611П — универсальное оборудование для промышленных целей. Но встречается оно в домашних мастерских. Выбирая устройство внимательно проверяйте его технические характеристики на практике самостоятельно.

Задняя бабка токарного станка 1и611п

Задняя бабка предназначена для поджатия длинной заготовки, во избежание радиального биения и несоосности. Задняя бабка закрепляется жестко к направляющим станины рукояткой через эксцентрик и тягу. Для обработки конусности, корпус задней бабки может смещаться от линии центров на 10 мм в обе стороны.

Положение пиноли фиксируется рукояткой, установленной в корпусе.

Устройство станка – основные узлы и механизмы

Составные элементы станка обуславливают его высокие технические характеристики и расширенную сферу применения. Винторезная модель обладает рядом своих преимуществ из-за использования качественных и профессиональных деталей.

Станина

Станина в станке ИЖ неподвижная. Ее разборка не требуется, так как конструкция не предусматривает переключения режимов, проведение смазки во время работы. Станина противоударная, собрана из качественного, толстого и прочного металла. Она защищает от получения электрического удара сотрудника.

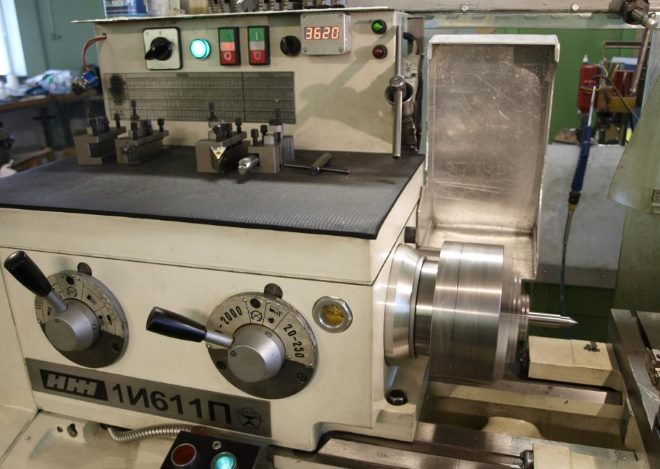

Передняя бабка

В центре передней бабки есть шкив на гильзе. Он заставляет вращаться узел, который соединяется с редуктором ремнями. В результате работы узла получится 12 скоростей вращения плюс столько же через перебор.

В передней бабке установлен механизм, который позволяют увеличивать шаг резьбы. Есть трензель, необходимый для передачи вращения на коробку передач. Передняя бабка с блокировочным механизмом.

Задняя бабка

Задняя бабка в модели станка относится в округленному типу. Пинол отвечает за плавность хода. Устройство обеспечивает характерный плавный переход и поддержание во время действия режущего инструментария.

Шпиндель

Размер входа равен 2,5 сантиметрам, в то время как прутка отличается в меньшей сторону на 1 мм. Частота вращения минимальная от 20, максимальная до 2 тысяч оборотов в минуту. По ГОСТу конец — 4, размер внутреннего конуса — 4 М.

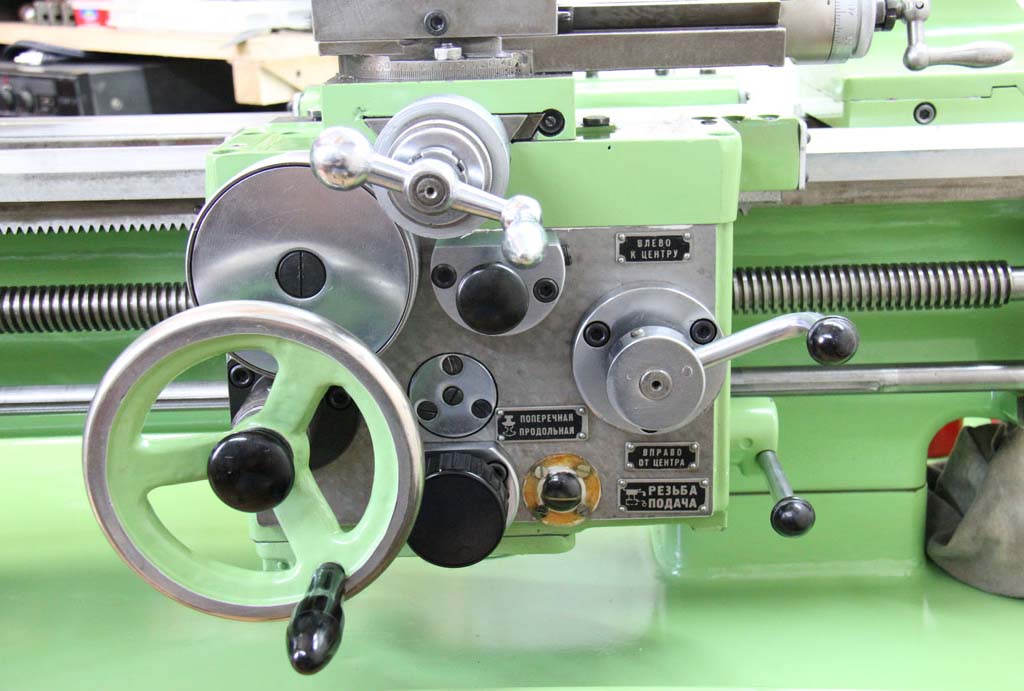

Суппорт и фартук

Узел рассматриваемой модели станка, на котором сверху расположен суппорт, имеет относительно небольшие размеры в сравнении в другими видами оборудования. Внутри есть механизм, отвечающий за трансформацию вращательного движения ходового вала и ходового винта.

Коробка подач

Длина хода каретки — 50 сантиметров. Предел продольной подачи — до 1,8, поперечной — до 0,9. Отличительной особенностью является отсутствие скорости быстрых перемещений суппорта (обеих). Отметим, что пределы производимых резьб (в миллиметрах):

• метрических — 0,2 — 48;
• дюймовых — 24 — 0,5;
• модульных — 0,2 — 30.

Коробка скоростей

Редуктор из четырех осей с шестернями. При помощи фланцев он соединяется с двигателем. Натяжение ремней регулируется тумбами.

Состав оборудования

Устройство станка включает узлы, которые:

1. не изменяют своё местоположение;
2. перемещаются для обеспечения рабочих движений инструмента.

Первая группа узлов обеспечивает жесткое их расположение и задает направление для передвижения инструмента относительно заготовки. Вторая группа узлов производит образование заданной формы детали, с одновременным осуществлением управления станком.

К первой группе относят:

• станину, которая служит основанием станка, местом для расположения неподвижных и подвижных частей;
• тумбу, с размещёнными в ней электродвигателем и коробкой скоростей;
• переднюю бабку, включающую коробку подач, гитару и шпиндель.

Ко второй группе относятся:

• суппорт с резцедержателем для закрепления инструмента;
• фартук;
• задняя бабка.

Подвижные узлы передвигаются по призматическим направляющим станины. Перемещение суппорта производится ходовым винтом. Передвижение инструмента, зафиксированного в задней бабке, осуществляют пинолью.

Конструкция токарно-винторезного станка

На станине неподвижно закреплены:

• передняя бабка;
• коробка подач;
• гитара;
• электродвигатели.

По направляющим перемещается суппорт с резцедержателем и фартуком. Справа стоит задняя бабка.

Передняя бабка

Передняя бабка – самый сложный и массивный узел токарного станка 1П611. Она расположена на станине слева, выше линии направляющих.

В нее вмонтировано несколько узлов:

• шпиндель с подшипниками;
• привод подачи;
• переборные шестерни;
• механизм управления.

Упорные и радиальные подшипники принимают на себя нагрузки на шпиндель и делают вращение равномерным. Снаружи передней бабки, в рабочей зоне, на шпиндель крепится патрон с кулачками для фиксации детали.

Гитара

Без гитары станок может работать, но резьбы нарезать не получится. Набором шестерен с определенным количеством зубьев, регулируется шаг – перемещение резца за определенный размер за один оборот шпинделя – детали.

Приклон гитары поворачивается, изменяя межцентровое расстояние между шестернями. Это обеспечивает качественное зубчатое зацепление колес с разным количеством зубьев. В рабочем положении конец приклона зажимается болтом.

Суппорт

Подвижный узел суппорт перемещает режущий инструмент по направляющим вдоль станка. На нем установлены:

• фартук с механизмом управления подачи;
• салазки с резцедержателем.

Через фартук проходят ходовой винт и вал. Внутри стоят зубчатые муфты. Перемещение режущего инструмента перпендикулярно оси станка осуществляется движением, резцедержателя по поперечным направляющим в верхней части салазок.

Задняя бабка

Стоящая справа на направляющих задняя бабка используется для выполнения операций:

• фиксации в центрах длинных деталей;
• сверловки;
• зенкерования;
• нарезки внутренней резьбы метчиком.

Горизонтальное смещение пиноли с центром, позволяет точить конусные валы с малым углом. Корпус перемещается 2 винтами, расположенными у основания узла.

Задняя бабка стоит на направляющих станины и перемещается по ним. Фиксируется прижимными планками, расположенными снизу. Пиноль с инструментом приводится в движение ручкой, выступающей справа из корпуса. Рычаг в верхней части впереди корпуса зажимает пиноль в рабочем положении.

Электрооборудование

Устройство электрической схемы станка 1П611 позволяет приводу, системе охлаждения и освещения включаться и работать независимо.

Электродвигатель привода

Приводной асинхронный электродвигатель имеет мощность 1,7 кВт, скорость вращения 3000 об/мин. Он установлен внизу, внутри левой стойки станины и через клиноременную передачу передает вращение на вал привода.

Электронасос охлаждения

Электронасос СОЖ мощностью 0,12 кВт располагается на правой стойке. Там же на передней стороне корпуса находятся кнопки его запуска и остановки. Включается система охлаждения независимо от работы привода станка.

Переключатель управления

Вводным выключателем подается и отключается напряжение силовых и управляющих цепей. Переключатель запускает шпиндельную бабку и задает направление:

• вращение шпинделя прямое или обратное;
• отключение вращения патрона и торможение.

Отключение вращения и срабатывание тормоза происходит при возврате рукоятки в нейтральное положение.

Местное освещение

Лампочка местного освещения установлена сзади на корпусе суппорта и движется синхронно с инструментом. Светильник представляет собой плафон на гибкой стойке. Он работает от постоянного тока 36 В.

Тормозное сопротивление

Торможение двигателя происходит за счет включения обратного тока и сопротивления при нажатии на кнопку «Стоп».

Пусковая и защитная аппаратура

На передней панели правой станины расположен входной выключатель. Ниже него кнопки включения освещения и охлаждения.

На левой стойке ниже передней бабки изменяется направление и скорость вращения шпинделя.

Для защиты рабочего от поражения током и предупреждения аварийных ситуаций, электросхема станка, кроме заземления имеет:

• предохранители от коротких замыканий;
• тепловые реле от перегрузок;
• магнитный пускатель.

Вся защитная аппаратура указана в электрической схеме оборудования.

Принцип работы

С двигателя через ременную передачу вращение передается на перебор. Зубчатая муфта соединена с шестерней на шпинделе. Она вращает его и патрон с зажатой в кулачках деталью со скоростью 33,5–3000 об/мин.

Ведущий вал, получающий обороты от коробки подач, проходит ниже направляющих через фартук. В нем зубчатые муфты превращают вращательное движение в поступательное. Вместе с суппортом перемещается режущий инструмент вдоль детали.

Устройство данных моделей

Компоновка станков С1Е61ПМ и 1Т61М схожа с теми, что у оборудования токарно-винторезной группы. К ее особенностям можно отнести нижеприведенные моменты:

1. Станина. Для точного позиционирования всех узлов относительно друг друга используется жесткая основа. Уделяется довольно много внимания точности позиционирования всех элементов.
2. Передняя бабка. Для передачи вращения устанавливается шкив, связанный со шпинделем. Основное вращение создает индивидуальный электрический двигатель. Исключить вероятность перегрева двигателя в случае заклинивания механизма решили при помощи клиноременной передачи. Она также применяется для изменения количества оборотов. Шпиндельная бабка характеризуется наличием шести скоростей переключения передачи. При этом регулировка происходит за счет перемещения блока-шестерни. Наличие большого количества трущихся элементов определяет то, что для снижения степени износа установлен насос для подачи смазки. Он работает также от основного привода.
3. Суппорт. Продольное и поперечное передвижение суппорта осуществляется механическим способом. Для этого установили коробку передач и фартук с валиком. При необходимости может применяться ручной привод, представленный шестернями и маховиком. Также имеется и быстрая подача, которая нужна для смены положения суппорта.
4. Задняя бабка. Она используется для существенного повышения точности резания. При установке требующейся оснастки можно провести фиксацию заготовки по второму торцу, за счет чего снизить вибрацию.
5. Салазки для перемещения подвижных элементов. Они изготавливаются при применении нержавеющей стали с высокой прочностью и надежностью. Для того чтобы перемещение основных элементов проходило без сопротивления на салазки подается смазочная жидкость.
6. Блоки управления представлены различными рукоятками и клавишами, а также лимбами.

При изготовлении применяется нержавеющая сталь и чугун. Токарно-винторезный станок токарный 1Е61 имеет стандартную компоновку, применение качественных материалов и точное позиционирование всех элементов позволило повысить точность резания. Шестерни гитары спрятаны в передней бабке. Кроме этого, станок токарно-винторезный 1Е61М имеет встроенную защиту от перегрузок, за счет чего существенно продлевается срок службы оборудования. Следующие технические параметры модели 1Е61М должны учитываться:

1. Перемещение суппорта.
2. Габаритные показатели.
3. Область применения.
4. Возможные режимы работы.

Скачать паспорт (инструкцию по эксплуатации) токарного станка 1Е61ВМ

У рассматриваемых моделей технические характеристики практически не отличаются. При учете основных параметров можно определить то, какого типа обработка может проводится.

Описание и назначение

Проектантом этого оборудования выступил станкостроительный завод расположенный в Одессе. Это оборудование применяют для точения заготовок устанавливаемых в патрон, цанги или зажимаемые в конусных центрах. На этом устройстве допустимо точить заготовки, выполненные из разных сортов металла – черного или цветного.

Станок 1П611 приспособлен для нарезания основных типов резьбы.

Это оборудование нецелесообразно для выполнения черновых операций. Чаще всего его применяют для производства чистового и получистового точения. Оптимальная сфера использования этого станка это ремонтные подразделения, в том числе и передвижные, а так же на судах морского и речного флота.

На этом оборудование допустимо выполнять следующие технологические операции:

• точение цилиндрических и конических изделий;
• фрезерование заготовок с помощью концевого инструмента, зажимаемого в патрон;
• обработку сквозных и глухих отверстий;
• шлифовка внутренних и внешних поверхностей заготовок.

Одна из особенностей этого оборудования заключается в том, что у него широкий диапазон числа оборотов и подач, который обеспечивает высокую производительность и\труда с надлежащим качеством точения.

Предназначение станка

ИЖ 1И611П относится к профессиональному оборудованию. Хоть он был произведен в середине прошлого века до сих на многих предприятиях успешно пользуются этой техникой. С его помощью проводят работы по металлу:

• фрезерные,
• токарные,
• шлифовочные.

Выполняются действия не только в центрах, и на патронах. Последние могут быть цанговые или кулачковые — принципиальной разницы нет.

Также возможно шлифование внутри предметов при помощи инструмента, который укрепляется в патроне. Винторезный станок справляется с изделиями различных форм. Его используют для работы с вариантами конусной формы, цилиндрической. Резьба нарезается модульная, метрическая или дюймовая — завит от требуемых характеристик. Особенности:

• жесткость головки резьбы определяется фиксаций по принципу отсутствия зазора,
• коробка передач удобна, так как не меняются шестерни для изготовления резьбы,
• охлаждающая жидкость увеличивает срок службы оборудования,
• есть профессиональная система отвода стружки,
• есть возможность выбрать в предыдущем ходе оборудования то, с какой скоростью шпиндель будет вращаться в следуем шаге — это упрощает работу специалиста,
• есть специальное устройство, защищающее от перегрев коробку передач,
• узел шпинделя не нуждается в плановой разборке и сборке,
• верньер, которые есть отнюдь не в каждой технике, позволяет суппорту перемещаться с высокой точностью,
• винт, при помощи которого происходит выполнение резьбы, автоматически периодически смазывается, что улучшает характеристики,
• удобство управления станком из-за особым образом установленной рукоятки управления.

Станок ИЖ можно устанавливать в удобном на производстве месте. В конструкции нет узлов, которые нужно дополнительно обслуживать в процессе использования, например, переставлять шпинделя для провидения резьбы или смазывать узлы при работе. Это дает возможность установить громоздкий прибор около стенки.

Электрическое оснащение

Изучая схемы 1И611П, стоит упомянуть об электрооборудовании аппарата. От него зависит функционирование станка. Основными компонентами электрической схемы считаются 3 электрических мотора, отвечающих за основное перемещение, смазывание деталей устройства, подачу охладителя.

Все моторы асинхронного типа питаются от электросети тремя фазами. Электрическое оснащение подключается к электроснабжению при помощи пакетного выключателя.

Запуск движка, включающего насос для подачи смазки к частям станка, осуществляется посредством магнитного пускателя. Лишь после запуска мотора и насосного устройства можно запускать движок основного перемещения. Для этого применяется рукоять валика, который связан с конечным выключателем. Рукоять возможно установить в положение «Вперед» либо «Назад».

Электромотор насосного привода охлаждающей системы возможно запустить, если работает смазочный комплекс. Движок запускается посредством выключателя с маркировкой «ВН». В электрической схеме 1И611П предусмотрено 2 выключателя. «ВО» позволяет локально освещать область обрабатывания, «КТ» – притормаживать основной электродвижок при переключении редукторных шестеренок.

1И611П представляет собой распространенный на вторичном рынке аппарат. Это недорогой станок, посредством которого возможно производить множество токарных работ. Прекрасные характеристики эксплуатации, отличная надежность, точность обрабатывания – ключевые достоинства данного оборудования.

Технические характеристики станка 1и611пмф3

Наименование параметра	ит42	1и611пмф3
Основные параметры станка
Класс точности по ГОСТ 8-82	П	П
Наибольший диаметр обрабатываемого изделия над станиной, мм	320	320
Наибольший диаметр обрабатываемого изделия над суппортом, мм	125	125
Наибольшая длина обрабатываемого изделия в центрах, мм	400	500
Наибольшая длина обрабатываемого изделия в патроне, мм	125
Наибольшее сечение резца, устанавливаемого в пазах инструментальной головки, мм	20 х 20	20 х 20
Количество сменяемого по программе инструмента	8	4
Шпиндель
Диапазон скоростей шпинделя, переключаемых по программе, об/мин	0..3000	50..2000
Количество скоростей шпинделя, устанавливаемый вручную, об/мин		16
Количество рабочих скоростей шпинделя, переключаемых по программе		8
Диаметр отверстия в шпинделе, мм	32	25
Размер внутреннего конуса шпинделя передней бабки по ГОСТ 25557-82	Морзе 5	–
Центр в шпинделе передней бабки по ГОСТ 13214-79 (7032-0029)	–	Морзе 4
Конец шпинделя по ГОСТ 12593-72	4К	4К
Наибольший крутящий момент на шпинделе, Нм	89,96
Предельный диаметр сверления по стали/ чугуну, мм
Торможение шпинделя		имеется
Реверсирование шпинделя по программе		имеется
Диаметр стандартного патрона, мм	160	160(СТ 160В-Ф4)
Суппорт. Подачи
Наибольшее перемещение продольной каретки суппорта, мм	470
Наибольшее перемещение поперечной каретки суппорта, мм	173
Диапазон скоростей продольных подач при работе по одной координате, мм/мин	3..2000	3..3600
Диапазон скоростей поперечных подач при работе по одной координате, мм/мин	1,5..1000	1,5..1800
Диапазон скоростей продольных подач при работе по двум координатам, мм/мин		3..1800
Диапазон скоростей поперечных подач при работе по двум координатам, мм/мин		1,5..900
Скорость быстрых (установочных) продольных перемещений суппорта, м/мин	8
Скорость быстрых (установочных) поперечных перемещений суппорта, м/мин	4
Предельные значения шагов нарезаемых цилиндрических резьб, мм	0,2..40	0,2..60
Точность позиционирования по диаметру (оси X), мм		0,05
Точность позиционирования по длине (оси Z), мм		0,1
Количество позиций на поворотной резцедержке (число инструментов в револьверной головке)	8	4
Задняя бабка
Наибольшее перемещение пиноли задней бабки, мм	90	85
Размер внутреннего конуса в пиноли задней бабки по ГОСТ 25557-82	Морзе 3	–
Центр в шпинделе передней бабки по ГОСТ 13214-79 (7032-0029)	–	Морзе 3
Цена деления лимба, мм		0,05
Параметры системы ЧПУ
Обозначение системы ЧПУ	Маяк 223МП	Маяк 221
Число координат	2
Количество одновременно управляемых координат	2
Дискретность задания перемещения в продольном направлении (дискретность задания по оси Z), мм	0,002
Дискретность задания перемещения в поперечном направлении (на радиус) (дискретность задания по оси X), мм	0,001
Тип датчика обратной связи в приводе подач	ВЕ-178А
Тип резьбонарезного датчика	ВЕ-178А
Электрооборудование. Привод
Количество электродвигателей на станке	9	6
Электродвигатель привода главного движения, кВт	7,5 (М6)	3,0 (М1)
Электродвигатель привода продольных подач, кВт	0,55 (М8)	0,48 (М5)
Электродвигатель привода поперечных подач, кВт	0,55 (М7)	0,48 (М6)
Электродвигатель револьверной головки, кВт	0,12 (М5)	–
Электродвигатель привода пиноли задней бабки, кВт	0,25 (М4)	–
Электродвигатель гидростанции, кВт	–	3,0 (М4)
Электродвигатель станции смазки шпинделя, кВт	0,09 (М1)
Электродвигатель станции смазки узлов станка, кВт	0,55 (М9)
Электродвигатель обдува привода главного движения, кВт	0,09 (М2)
Электродвигатель насоса охлаждения, кВт	0,18 (М3)	0,12 (М3)
Габариты и масса станка	2950 х 1800 х 1900	2900 х 1700 х 1700
Масса станка с ЧПУ, кг	2160	1400

Список литературы:

Станок специальный токарный с числовым программным управлением 1И611ПМФ3. Руководство по эксплуатации 1И611ПМФ3.00.000 РЭ, 1977

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки., 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Связанные ссылки. Дополнительная информация

Главная   О компании   Новости   Статьи   Прайс-лист   Контакты   Справочная информация   Скачать паспорт   Интересное видео   Деревообрабатывающие станки   КПО   Производители

Оглавление

Токарно-винторезный станок 1П611 является универсальным станком и предназначен для выполнения разнообразных токарных работ повышенной точности в патроне или центрах, в том числе нарезание метрических, дюймовых, питчевых и модульных резьб. Данный станок более высокого класса, позволяет обрабатывать детали с большой точностью размеров, геометрических форм чем обычные токарные станки.

Устройство токарного станка 1П611

• Станина станка;
• Тумба;
• Редуктор;
• Механизм управления;
• Передняя бабки;
• Гитара;
• Коробка подач станка;
• Фартук станка;
• Суппорт станка;
• Задняя бабка;
• Конусная линейка;
• Система охлаждения;
• Неподвижный люнет;
• Подвижный люнет;
• Принадлежности;
• Защита;
• Электрооборудование;
• Переключатель

фото:токарный станок 1П611

Органы управления токарного станка 1П611

• Выключатель;
• Включение освещения;
• Включение охлаждения;
• Ручка перегрузочной муфты;
• Ручка механического продольного и поперечного перемещения;
• Ручка ручного поперечного перемещения;
• Ручка ручного продольного перемещения;
• Ручка включения маховика;
• Зажим резцедержателя;
• Маховик изменения частоты вращения шпинделя;
• Ручка изменения реверса вращения шпинделя и торможения;
• Ручка переключения подач;
• Ручка переключения подач;
• Маховик зажима цанги;
• Ручка трензеля и зажима маточной гайки;
• Ручка переключение с резьбы на подачу;
• Ручка переключение ходового винта и валика;
• Ручка перебора;
• Ручка зажима пиноли задней бабки;
• Ручка верхней каретки;
• Ручка зажима задней бабки;
• Ручка маслонасоса

фото:органы управления токарного станка 1П611

Передняя бабки токарного станка 1П611

Передняя бабки устанавливается в левой верхней части станины. Состоит из следующих элементов: шпиндель 31б,переборные шестерни 32,33,привод подачи и механизм управления.

Вращательное движение шпиндель получает от шкива 104а либо через перебор, либо через зубчатую муфту 61. Шпиндель имеет 14 ступеней скоростей и частоту вращения 33,5-3000 оборотов в минуту. В передней опоре шпинделя установлены роликовый подшипник 1 , воспринимающий радиальные нагрузки и два упорных подшипника, воспринимающие осевые нагрузки. В задней опоре установлен радиально упорный подшипник 3.

фото:передняя бабки токарного станка 1П611

Гитара токарного станка 1П611

Гитара сменных зубчатых колес предназначена для нарезания различных резьб. Состоит из корпуса 81а, прикрепленного к передней бабки и коробки приклона 11 и крышки 82а. Приклон проворачивается на фланце выводного вала передней бабки и фиксируется в нужном положении болтом 1. Настройка привода подачи обеспечивается установки различных наборов сменных зубчатых колес.

фото:гитара токарного станка 1П611

Суппорт токарного станка 1П611

Суппорт пере перемещается по двум призматическим направляющим в продольном направлении станины. Снизу к продольным салазкам крепится фартук. В верхней части по направляющим продольных салазок перемещаются поперечные салазки. Перемещаются при помощи винта 31. Сзади и сверху на салазках выполнены Т-образные пазы, предназначенные для монтажа заднего резцедержателя. Резцедержатель 33а установлен на верхней каретке.

Смазка подшипников суппорта осуществляется при помощи шариковых масленок.

фото:суппорт токарного станка 1П611

Задняя бабка токарного станка 1П611

Задняя бабка предназначена для поддержания длинных заготовок центром во избежание радиального биения, а также для установки режущего инструмента (сверло, метчик, плашка).

Задняя бабка монтируется на плоские направляющие станины. Фиксируется положение бабки при помощи эксцентрикового прижима 40. Смещение в поперечном направлении корпуса задней бабки 11а осуществляется двумя винтами 43. Данное смещение необходимо при точении конусов. В Корпусе перемещается пиноль 31а. Пиноль прижимается с помощью рукоятки 2, стягивающие сухари 33 и 42а.

Смазка задней бабки осуществляется шариковой масленкой.

фото:задняя бабка токарного станка 1П611

Технические характеристики токарно-винторезного станка 1П611

Основные параметры	1П611
Высота центров над станиной,мм	135
Расстояние между центрами,мм	500
Наибольший диаметр обрабатываемой заготовки,мм:
над суппортом	145
над станиной	250
прутка в патроне	25
прутка в цанге	16
Наибольшая длина проточки,мм	450
Число скоростей шпинделя	14
Частота вращения шпинделя, об/мин	33,5-3000
Пределы продольных подач,мм/об	0,05-0,7
Пределы поперечных подач,мм/об	0,025-0,35
Диаметр отверстия шпинделя,мм	26,5
Конус шпинделя	Морзе 4
Наибольшее перемещение пиноли задней бабки,мм	70
Конус пиноли	Морзе 3
Габариты станка,мм:
длина	1510
ширина	700
высота	1360
Вес станка,кг	560

https://youtube.com/watch?v=5y5JL2bUNPo

Кинематическая схема токарно-винторезного станка 1К62

Кинематическая схема токарно-винторезного станка 1к62

Условные обозначения

Мф6 — обгонная муфта для выключения цепи подач от электродвигателя М2 при быстром перемещении суппорта;

Мф7 — предохранительная муфта, пробуксовывающая при перегрузке механизма подач;

Мф8, Мф9 — муфты для включения подачи суппорта влево или вправо;

z — число зубьев ступенчатого конуса (блок Б10, z = 26, 28, 32, 36, 40, 44, 48), с накидной шестерней z=36;

u₂ — передаточные отношения передачи от вала XII валу XIV, которая переключается блоками Б11 и Б12;

Б1..Б — блоки зубчатых колес;

a/b·c/d — сменные зубчатые колеса гитары (приклона);

Р — шаг резьбы в мм.

Винторезная кинематическая цепь токарно-винторезного станка 1к62

При нарезании всех видов резьб на станке продольное перемещение суппорта осуществляется уже ходовым винтом XV. Для этого включается муфта Мф5, а шестерня z=10 выводится из зацепления с зубчатой рейкой. Подача суппорта производится при включении гайки ходового винта XV.

Нарезание метрических резьб

Настройка механизма подач для нарезания этой резьбы производится путем установки блоков гитары Б8 и Б9 так, чтобы передача осуществлялась через колеса с передаточным отношением u_VIII-IX = (42/95)·(95/50) включением муфт Мф2, Мф3 и Мф5. Блок Б10 становится в этом случае ведущим.

Уравнение баланса винторезной цепи запишется так:

Подставляя семь значений z (26, 28, 32, 36, 40, 44, 48) и четыре значения u₂ (1/8; 1/4; 1/2; 1), можно получить 28 значений шагов резьбы в пределах от Р = 26/4 · 1/8 = 0,8125 до P₂₈ = 48/4 = 12 мм. Из 28 только 19 значений шагов совпадают с применяемыми метрическими резьбами.

Нарезание модульных резьб

Настройка механизма подач для нарезания модульных резьб производится так же, как для нарезания метрических, только блоки гитары Б8 и Б9 устанавливаются так, чтобы передача осуществлялась через колеса с передаточным отношением u’_VIII-IX = (64/95) · (95/97), при этом получаемый шаг резьбы изменяется в число раз, равное (64/95 · 95/97) : (42/95 · 95/50) = 64/97 · 50/42 = 3200 / 4074 = 0,78552. Поэтому получаемый шаг модульной резьбы P’ = 0,78552 · zu₂/4, а модуль m = P/ /π = 0,78552 / 3,14 · zu₂/4 = 1/4 · zu₂/4.

Нарезание дюймовых резьб

Настройка механизма подач для нарезания этих резьб производится так же, как и на метрические, но при этом включается только муфта Мф5, а все остальные выключаются. В результате этого блок Б10 зубчатых колес становится ведомым.

Уравнение баланса кинематической цепи в этом случае запишется так:

Дюймовые резьбы характеризуются не шагом, а числом ниток К на один дюйм длины резьбы. Число ниток находят из формулы:

Подставляя в формулу семь значений z и четыре значения u₂, получают 28 различных значений К, из которых 20 стандартных значений.

Нарезание питчевых резьб

При нарезании питчевых резьб пользуются такой же кинематической цепью, как и при нарезании дюймовых резьб, только на гитару вместо колес 42/95 · 95/50 устанавливают сменные зубчатые колеса 64/95 · 95/97. При этом полученный шаг резьбы изменяется в 0,78552 раза и равен Р = 0,78552 · 16 · 25,4 (u₂/z), а К = z/0,78552 · 16.

Известно, что между питчем Dp и числом ниток К на один дюйм существует соотношение Dр = Кπ. Поэтому Dp = Кπ = πz / 0,78552 · 16u₂ = 4z/16u₂ = z/4u₂.

Нарезание резьбы с увеличенным шагом

Все кинематические цепи, написанные ранее, относились к резьбам с нормальным шагом.

Для получения увеличенного шага резьбы шестерня z=46 блока Б6 вводится в зацепление с шестерней z=45 вала III. В этом случае передача от вала VI на вал VII осуществляется через валы V, IV и III со следующими передаточными отношениями:

а) при частоте вращения шпинделя в диапазоне n = 12,5..40 об/мин (u перебора = 1/16)

б) при частоте вращения шпинделя в диапазоне n = 50..160 об/мин (u перебора = 1/4)

В результате получаемый шаг метрических и модульных резьб увеличивается в 8 или 32 раза, а число ниток на один дюйм и питч уменьшается в то же число раз.

При нарезании резьб с увеличенным шагом более высокой частотой вращения шпинделя чем 160 об/мин не пользуются.

Нарезание точных резьб

При нарезании этих резьб включаются муфты Мф2, Мф4, Мф5. В этом случае передача осуществляется от шпинделя через сменные шестерни гитары u_VIII-IX = a/b·c/d на вал IX и далее напрямую на ходовой винт XV.

Уравнение баланса винторезной кинематической цепи в этом случае запишется так:

Из уравнения получаем формулы для подбора чисел зубьев сменных колес гитары:

для метрической резьбы: a/b·c/d = P/12;

для модульной резьбы Р=πт получаем a/b·c/d = πт/12 = 11m/42;

для дюймовой резьбы P=25,4 /К получаем a/b·c/d = 25,4/12К = 127/60К;

для питчевой резьбы P=25,4π /Dp получаем a/b·c/d = 25,4π/12Dp = 127·11 / 30·7Dp.

Комплект сменных зубчатых колес, нужных для нарезания точных резьб, поставляется к станку 1К62 по особому заказу.

Назначение и область применения токарно-винторезного станка

TB-01M – модель станка, на которой построена разновидность из серии 1E61M. Оборудование представляет класс лёгких токарных станков. Серийный выпуск моделей начался в 1965 году.

Устройство можно назвать универсальным, класс точности – П. Подходит при выполнении следующих операций:

1. Финишные действия при токарной обработке различных деталей.
2. Нарезание резьб.

Существует несколько разновидностей действий, которые выполняются при помощи станков:

• Сверление, обработка отверстий с различной формой. В том числе – цилиндрическое, коническое растачивание, зенкерование, развёртывание, рассверливание.
• Обработка наружных поверхностей в форме конуса. При этом длина конусной части может быть различной. То же самое касается угла наклона. Обычно при обработке используются специальные резцы, корпус задней бабки, копировально-конусная линейка.

• Прорезные резцы помогают протачивать наружные канавки.
• Для придания заготовкам определённой формы осуществляют операции вроде подрезания, протачивания канавок и отрезания.
• Растачивание поверхностей в форме цилиндра.
• Обтачивание цилиндрических поверхностей, которые остаются гладкими.
