Коррозия металлов. виды и особенности. защита и принцип действия

Химическая

Химическая коррозия относится к постепенному разрушению поверхности металла из-за реакции поверхности с веществами во внешней среде. Она происходит в результате окисления металла кислотами с образованием оксидов.

Высокотемпературный вариант заключается в воздействии на металл сухих газов. Все металлы в сухом воздухе покрыты очень тонким (2…10 мкм) слоем оксидов. Этот слой образуется при очень высоких температурах, когда реакция с кислородом воздуха идёт без каких-либо ограничений. При комнатной температуре реакция останавливается, поскольку оксидная плёнка становится слишком тонкой. В случае, например, с алюминием, такая плёнка, состоящая из оксида Al₂O₃,эффективно защищает поверхность алюминиевой посуды, поскольку коррозионная стойкость чистого алюминия невысока.

Химическая коррозия начинается в месте, где металл находится под давлением и изолирован от циркуляции воздуха. Это побуждает ионы металлов растворяться во влажной среде, что в конечном итоге ускоряет реакцию между ними и водой. В результате реакции образуются водные оксиды (известные при взаимодействии с железом как ржавчина) и свободные ионы.

Оценка качества цинкового покрытия

Общие требования к изделиям, которые подвергаются цинкованию, и качеству готового покрытия регламентирует ГОСТ 9.307-89. Согласно данному стандарту, цинковый слой должен:

— быть сплошным;

— при визуальном осмотре иметь шероховатую либо гладкую поверхность;

— цвет покрытия – серебристо-блестящий – матовый темно-серый.

На поверхности должны отсутствовать наплывы, затрудняющие сборку либо эксплуатацию готовой оцинкованной конструкции, вкрапления гартцинка размером более 2 миллиметров.

Дефектами, согласно ГОСТ 9.307-89, не являются:

— цвета побежалости либо светло-серые пятна;

— рябизна поверхности;

— царапины, риски, следы от захватывающих приспособлений, глубина которых не превышает толщину покрытия (т.е. визуально не видно основного металла).

Если после всех технологических операций на детали просматриваются непокрытые цинком места (не более 2% от общей площади и 2 см в диаметре), допускается нанесение на эти участки: газотермически сформированного слоя (не менее 120 мкм толщиной), либо составов для холодного цинкования с толщиной слоя более 90 мкм и цинком в сухой пленке не менее 80 – 85% (например, Гальванол и др.).

Толщина слоя – от 40 до 200 мкм (более точные значения обуславливаются технической документацией к конкретному изделию и его средой эксплуатации).

Контроль толщины покрытия осуществляется перед хроматированием или нанесением консервационных смазок. В качестве инструмента для измерения применяют такие приборы неразрушающего контроля, как магнитные толщиномеры. Либо проводят металлографический анализ (более трудоемкий процесс).

Контроль прочности сцепления оцинкованного слоя (проверку адгезии) проводят согласно ГОСТ 9.307-89 одним из методов:

— крацевание;

— нанесение сетки царапин;

— удара поворотным молотком;

— нагрева.

Наиболее уязвимыми считаются места сварки и резьба, поэтому при оценке качества горячеоцинкованного слоя, данные участки проверяют в первую очередь.

Суть и назначение процесса цинкования металла

Цинк является основным компонентом специальной химической смеси, которой принято покрывать изделия из металла во избежание развития коррозионных процессов. Повышенная влажность, воздействия механического характера, химические реакции – все это может спровоцировать окисление поверхности металла, однако оцинкованные изделия гораздо меньше подвержены коррозии.

Поверхность изделия будет сохранять свой первоначальный вид до тех пор, пока не разрушится полностью верхний цинковый слой. В местах, где цинк подвергается наиболее сильному воздействию, под влиянием молекул воды и кислорода образуется защитный слой гидроксида, который также сохраняет целостность металла.

Цинкование алюминия и других видов металлов происходит с использованием разных методов, однако наибольшее влияние на эффективность результата данной процедуры оказывает класс толщины цинкового слоя, который определен по ГОСТ 14918-80.

Класс толщины	Масса м2 площади покрытия (с двух сторон), г	Толщина цинкового слоя, мкм
Повышенный (П)	От 570 до 855	От 40 до 60
1	От 258 до 570	От 18 до 40
2	От 142,5 до 258	От 10 до 18

Способы и методы цинкования

• горячее;
• холодное;
• гальванизация;
• термодиффузионное цинковое покрытие;
• напыление под воздействием термических газов.

При выборе технологии цинкования металла нужно отталкиваться от предназначения изделия и способов его эксплуатации. Заранее необходимо определить класс толщины цинкового слоя, так как от этого зависит весь технологический процесс, включая настройку производных температур.

Горячее цинкование

Сталь цинкуется горячим методом в 2 этапа:

1. Подготовительные меры.
2. Процесс цинкования.

Подготовка изделий также делится на следующие друг за другом производственные стадии:

1. Зачистка и обезжиривание поверхности.
2. Травление с помощью кислот.
3. Промывание деталей.
4. Флюсование (вычленение из металла солей и оксидов).
5. Просушка.

После завершения этапа 1 деталь погружают в специальный резервуар с расплавленным цинком, после чего начинает формироваться тонкий защитный слой из железа и цинка. Далее изделие подвергается продуванию, которое призвано обеспечить полное высыхание изделия, а также удаление лишних образований.

Холодное цинкование

Для холодного цинкования потребуется специальный цинковый состав (например «Цинокол») и малярный инструмент (кисть, валик). Смесь включает от 86% цинка, благодаря чему защитное покрытие образуется сразу после нанесения состава на металлическую поверхность.

Если конфигурация поверхности не позволяет нанести цинковую смесь малярным инструментом равномерно, применяют краскопульт – устройство для распыления различных материалов.

Холодный метод цинкования не имеет аналогов, если речь идет о нанесении или восстановлении защитного слоя металлоконструкций, в отношении которых невозможно применить иные способы цинкования (например, уже смонтированное оборудование, леса или трубы). Также такой метод является лучшим решением для проведения ремонтных работ.

Холодный способ цинкования можно производить в широком температурном диапазоне, при этом защитный покров сохраняет гибкость и устойчивость к различным повреждениям.

Гальванический метод

Гальванизация сопровождается высокой адгезией элементов металла и цинка, соединенных на молекулярном уровне. Можно достичь не только максимально равномерного цинкового покрытия по всей площади детали, но и придать ему декоративный вид.

Процесс электрохимической гальванизации происходит так:

• пластины или другие объекты из металла погружаются в специальную электролитическую жидкость;
• объект обработки подключается к источникам тока с разными зарядами;
• разность потенциала заставляет материал разрешаться, после чего молекулы цинка начинают подниматься к поверхности изделия, образуя тем самым защитный слой.

Главный недостаток процедуры – высокая стоимость, которая складывается из цен на электроэнергию, состав электролита, оборудование и другие производственные элементы.

Термодиффузионное покрытие цинком

Подготовка самих деталей происходит по стандарту. Термодиффузионный метод, как и другие технологии, обладает рядом положительных и отрицательных черт.

Преимущества:

• безопасность и экологичность;
• возможность контролировать толщину цинковой наслойки;
• высокое качество защитного покрытия без образования пор;
• после процедуры не остается специфических отходов, нуждающихся в особом виде утилизации;
• можно осуществить цинкование изделий даже со сложной геометрической конструкцией.

Недостатки:

• наличие налета на оцинкованных деталях, отсутствие зеркального блеска;
• образование цинковой пыли в окружающей среде;
• средний уровень производительности;
• цинкование может получиться неравномерным.

Оборудование для горячего цинкования

В современном мире для процедуры горячего цинкования используются виды оборудовании, которые подходят для сильного нагревания цинка. К ним относится ванна горячего цинкования. Ведущими поставщиком такого оборудования в мире является Китай.

Ванна горячего цинкования

Есть несколько категорий таких ванн:

• ванны для мелкогабаритных изделий,
• ванны для обработки цинковым сплавом труб,
• ванны для крупногабаритных изделий.

Они отличаются своими размерами. Он способна нагреваться благодаря:

• системе электронагревания,
• жидкому топливу,
• сжиженному газу,
• каменному углю.

У каждой ванны имеется своя система нагревания, которая позволяет за короткое время расплавить цинк и нагреть его до определенной температуры.

Цинкование металла

Для защиты от коррозии сегодня создано большое количество методов. Они направлены на то, чтобы с помощью специальных растворов или веществ на поверхности металлических изделий появлялась тонкая защитная пленка, которая препятствует попаданию на металл кислорода и продуктов, имеющихся в агрессивной среде.

Гальваническое цинкование

В современном мире используется большое количество методов для защиты металлических поверхностей от образования слоя коррозии, который приводит к тому, что металлическое покрытие начинает становиться более хрупким и разрушается.

Источник

Обоснование применения защитных цинковых покрытий

Для стальных конструкций, изделий и материалов горячее цинкование признано, как технология имеющая наилучшее соотношение между производственными затратами и уровнем надежности защитного покрытия. Толщина слоя цинка может быть в пределах 30-100 мкм (в большинстве случаев 40-60 мкм).

Продолжительный практический опыт эксплуатации оцинкованных изделий показал, что горячее цинкование может обеспечить защиту от коррозии:

• в агрессивных условиях промышленной эксплуатации до 55 лет;
• в жарких и влажных тропиках до 70 лет;
• в обычных условиях на открытом воздухе до 85 лет.

В нашей стране контроль и требования к защите от коррозии методом нанесения цинковых покрытий определяются ГОСТ 9.307-89.

Области применения оцинкованных конструкций

• Строительные работы разного профиля: дорожное, мостовое, строительство зданий и сооружений.
• Нефтедобыча и нефтепереработка.
• Газодобывающая и газоперерабатывающая промышленность.
• Энергетическая сфера.
• Связь.
• Автомобилестроение.
• Сельское хозяйство и другие направления.

Метод применим для конструкций, которые эксплуатируются в разных условиях

• Опоры высоковольтных линий передач.
• Опорные металлические конструкции мостов, трубопроводов.
• Различное оборудование.
• Задвижки и запоры гидротехнических систем.
• Каркасы домов и заграждений.
• Сваи, поддерживающие перекрытия различного типа.
• Лестничные ступени и пролеты.
• Трубы различных систем, в том числе вентиляционных.
• Корпуса кораблей.
• Памятники и архитектурные сооружения.

Механизм межкристаллической коррозии

Межкристаллитная (транскристаллитная) коррозия

– это тип коррозии, которая происходит на границах зерен без глубокой коррозии металлической матрицы. Она происходитпри двух условиях :

• Металлографическое;
• Экологическое.

Металлографическое состояние относится к неровному материалу или структуре, которые по разным причинам установлены на границах зерен. Это условие вызвано модификаторами решетки (кристаллические дефекты) или наличием накопленных гетерогенных фаз на границах зерен в процессе кристаллизации (примеси) или во время термического процесса, который вызвал их осаждение на границах зерен. Условия окружающей среды определяют различные воздействия на границы зерна. Эти дифференцированные воздействия могут быть результатом действия селективного растворения металла в состоянии более высокой реакционной способности или образования гальванических областей, в которых анодные области являются границами зерен, в то время как катодные области являются матрицей металлической распорки.

Межкристаллитная коррозия может происходить даже при высокой температуре через проникновение к границам зерен элементов в газообразном состоянии (например, никеля в присутствии серы и сульфидов). Межкристаллитная коррозия включает в себя многие металлы, такие как алюминий, нержавеющая сталь, сплавы никеля и т. д. Природа этой формы коррозии очень коварна, поскольку она воздействует на микроструктурный уровень без видимых на внешней поверхности продуктов коррозии металла. Таким образом, эта форма коррозии приводит к истощению связи между зернами с ухудшением механических характеристик и распространением трещины между границами разрушенного зерна, то есть, когда приложение усилия является большой интенсивностью. В тяжелых случаях эта форма коррозии металла приводит к измельчению (рис. 1) с катастрофическими и критическими последствиями.

Что касается нержавеющих сталей, то они подвержены межкристаллитной коррозии, когда подвергаются термической обработке, такой как «повышенная чувствительность» к этой форме коррозии. Сенсибилизация нержавеющих сталей происходит после любой термической обработки между 400 и 900°C (например, сварка TIG и MIG). При этой температуре углерод, присутствующий в сплаве, имеет тенденцию образовывать карбиды с хромом, который также присутствует в сплаве. Эти карбиды осаждаются на границах зерен, т.е. в точках повышенной активности, и вычитают элементарный хром, необходимый для получения пассивного слоя и повышения коррозионной стойкости стали.

На рисунке 2 показана тенденция элементного хрома по отношению к сечению двух наиболее близко сенсибилизированных зерен. Вблизи ординаты содержание хрома очень высокое из-за интенсивного формазина карбидов хрома на границе зерен. Сразу после этого содержание хрома быстро падает до таких уровней, чтобы быть меньше предела, за которым сталь является пассивной при простом воздействии на нее воздуха. Это уменьшение элементарного хрома приведет к межкристаллитной коррозии, если сталь вступит в контакт с подходящей агрессивной средой.

Практические тонкости и основная технология

Для осуществления процесса необходимо специальное оборудование для горячего цинкования. На промышленном производстве все процессы выполняются с использованием поточных линий, однако возможно и обустроить цех горячего цинкования собственными руками.

Согласно существующему ГОСТу все процессы оцинкования проводятся с соблюдение определенных технологий и температурных режимов, и состоят из следующих этапов:

Удаление с поверхности металла посторонних загрязнений. Это обезжиривание, при котором снимаются пятна жира и синтетических соединений, приводящих к расслоению нанесенного слоя цинка по окончании процесса.

Протравливание поверхности металла. Осуществляется с помощью специальных соединений, чаще – соляной кислоты для удаления с поверхности ржавчины и окалины.

Флюсование. На поверхности обрабатываемого изделия создается однородная защитная пленка, на которую оптимально накладывается слой цинка.

Погружение деталей в расплав. Процесс проходит в специальной ванне (обычно, керамической), в барабане, вращение которого обеспечивает равномерность и однородность наносимого покрытия.

После обезжиривания и протравливания в обязательном порядке проводится промывка, позволяющая удалять с поверхности следы составов, очищавших поверхность перед последующим этапом обработки. В промышленных условиях все это делает высокотехнологичная поточная линия, которая снабжена установкой, удаляющей из воздуха вредные испарения (промышленной вентиляцией), и системой приспособлений для просушки обработанных поверхностей на каждом последующем этапе.

В зависимости от размеров ванны горячего цинкования, поточная линия может обрабатывать большие и средние по величине металлические изделия. В домашних условиях наносить покрытие на метизы, крепежные детали и мелкие хозяйственные изделия можно путем их погружения в небольшие емкости.

При этом профессиональная подготовка требуется только от наладчика, следящего за исправностью поточной линии, а от подготовленности и сообразительности работника на поточной линии мало что зависит. С помощью скорости барабана, в котором находятся детали, обеспечивается надежность того, что покрытие деталей будет необходимой толщины и однородности. Его очень медленно извлекают из ванны, а затем раскручивают, убирая лишнее.

На видео: горячая оцинковка в домашних условиях.

https://youtube.com/watch?v=JgOswIdKmB8

Основные объекты коррозии

Неоднородные металлические участки хаотично расположены на поверхности изделия и зависят от технологии и качества их изготовления, поэтому коррозионные разрушения чаще носят локальный характер. Кроме этого, локальность корродирования зависит от неоднородности:

• защитных оксидных пленок;
• электролита;
• влияния внешних факторов (нагрева, облучения);
• внутренних напряжений, вызывающих неравномерную деформацию.

Сварные и заклепочные соединения являются яркими представителями контакта инородных металлов, подвергающихся активной электрохимической коррозии. Сварка и заклепка — самые распространенные технологии в конструкции неразъемных соединений во всех ведущих отраслях промышленности и крупных трубопроводных системах:

• машиностроение;
• судостроение;
• нефтепроводы;
• газопроводы;
• водопроводы.

Наиболее значительные разрушения сварных швов и заклепочных соединений возникают в морской воде, присутствие соли в которой, значительно ускоряет процесс коррозии.

Катастрофическая ситуация сложилась в 1967 году с рудовозом «Анатина», когда морская вода от высоких штормовых волн попала в трюмы корабля. Медные конструкции во внутренней отделке трюмов и стальной корпус способствовали созданию коррозионного элемента в электролите из морской воды. Скоротечная электрохимическая коррозия вызвала размягчение корпуса судна и создание аварийной ситуации, вплоть до эвакуации команды.

Положительный эффект от электрохимической коррозии встречается очень редко. Например, при монтаже новых труб в системах горячего отопления жилых домов. Резьбовые соединения муфт начинают течь при первичном пуске до тех пор, пока продукты коррозии, состоящие из гидратированного железа, не заполнят микропоры в резьбе.

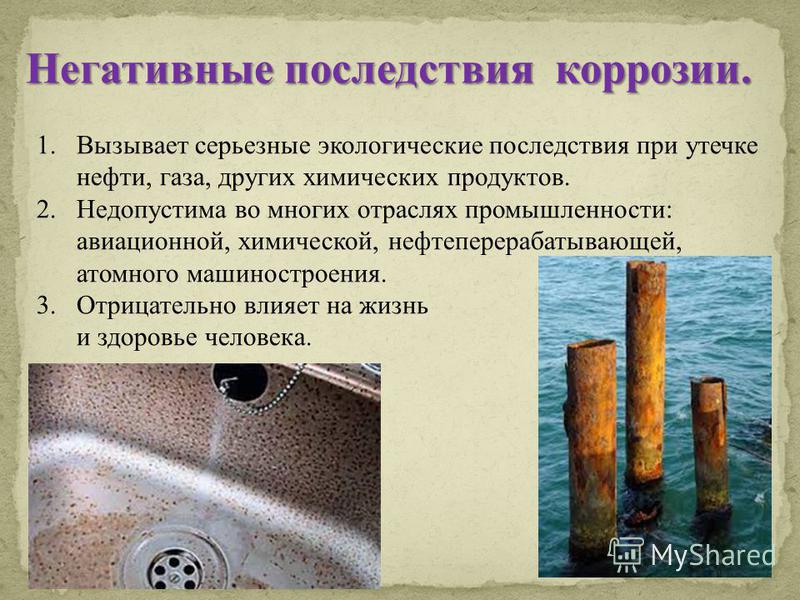

Вне зависимости от вида коррозии, химической или электрохимической, ее последствия одинаковые — разрушение изделий огромной стоимости. Причем помимо прямых потерь от пришедших в негодность материалов, существуют косвенные потери, связанные с утечками продуктов, простоями при замене негодных материалов и деталей, нарушении регламентов технологических процессов.

Приложение А (справочное)

Контроль качества подготовленной поверхности

А.1 Для контроля качества подготовленной поверхности изделия перед нанесением покрытия из партии отбирают от 2 % до 5 % их общего числа образцов, но не менее четырех изделий. Единичные изделия и конструкции (кронштейны, консоли, опоры, блоки жестких поперечин) подвергают сплошному контролю.

А.2 Крепежные изделия контролируют на наличие необходимого допуска для нанесения покрытия с помощью эталонной плашки, гайки и других приспособлений, установленных в технологической документации.

А.3 Методы контроля качества подготовленной поверхности — по ГОСТ 9.402.

Как происходит процесс обработки

Специалисты нашей компании для получения цинкового покрытия высокого качества используют современное оборудование немецко-австрийской фирмы KVK KOERNER и чешской компании EKOMOR. Процесс обработки проводится в несколько этапов:

1. Очистка конструкции при помощи механического, химического или ультразвукового воздействия. На нашем предприятии для этих целей применяют пескоструйное, дробеметное и ультразвуковое оборудование.
2. Помещение изделий в рабочий бокс (контейнер), в который впоследствии добавляют цинкосодержащий порошок.
3. Герметизация рабочего контейнера, создание и поддержание внутри бокса требуемой температуры (на уровне 450 °C). В зависимости от величины обрабатываемой площади и заданной толщины цинкового слоя детали содержат в боксе от 1 до 4 часов. В течение этого времени молекулы цинка испаряются и проникают в кристаллическую решетку металлической поверхности изделия.
4. Обработанные детали извлекают из бокса, с их поверхности удаляют остатки частиц порошка, а затем моют.
5. Для придания деталям декоративных свойств их подвергают пассивации.

3 Контроль качества покрытий по ГОСТ 9.307

Цинковый слой проверяется на прочность сцепления с основным металлом, на толщину, а также выполняют визуальную проверку его качества. Внешние показатели проверяются на всех без исключения изделиях, подвергшихся цинкованию. Визуальный анализ должен проводиться на дистанции не более 25 сантиметров от поверхности деталей при уровне освещенности от 300 люкс и более.

Толщину защитного слоя ГОСТ позволяет изучать по двум методикам:

1. Металлографическая. В этом случае обследованию под микроскопом металлографической группы подвергается слой на вырезанном из оцинкованной детали поперечном шлифе. Всего делается 3 и более замеров на разных участках образца. Затем из них высчитывают среднее арифметическое.
2. Магнитная. При такой методике применяются толщинометры, которые определяют при помощи изменений величин сопротивления (магнитного) реальную толщину защитного цинкового слоя. В общей сложности на образце проводится не менее пяти замеров сопротивления.

Толщину покрытия проверяют до того, как на конструкции были нанесены составы для консервации, выполнено хроматирование либо иные варианты специальной обработки. Если контролируется качество цинкового слоя на крепежных элементах, замеры производятся на их торцах и головках.

Прочность сцепления защитного слоя и основного металла контролируется по ГОСТ следующими способами:

• Крацевание. Латунными либо металлическими щетками, вращающимися на скорости 1500–2800 оборотов в минуту, крацуют исследуемую поверхность (операция длится не менее 15–20 секунд). Затем проверяют изделие на наличие на нем явлений отслаивания или вздутия.
• Нанесение царапин. Острием твердого стального приспособления под 30-градусным углом наносят на поверхность изделия от 4 до 6 линий параллельно друг другу, а затем еще столько же линий перпендикулярно предыдущим. В тех случаях, когда в проверяемой зоне покрытие не отслаивается, его качество признается удовлетворительным.
• Удар молотком поворотной конструкции. Вес такого приспособления согласно ГОСТ должен равняться 212,5 граммам. Его монтируют над обезжиренной и очищенной от пыли поверхности детали, а затем вертикально опускают на нее (процедура выполняется дважды).
• Нагрев. Горячеоцинкованные изделия нагревают до 180–200 градусов и выдерживают на протяжении 60 минут при такой температуре, после чего выносят на воздух и охлаждают. На качественных покрытиях после подобной проверке не должно образовываться отслаиваний и вздутий.

Напоследок добавим, что описанное цинкование по ГОСТ выполняется в ваннах, в которых цинк имеет массовую часть не меньше 98 процентов. А химсостав расплава для обработки должен соответствовать требованиям Государственных стандартов 19251 (1–5).

Толщина цинковых покрытий при разных методах измерений

В.1 Под толщиной покрытия обычно понимают расстояние по нормали между поверхностью основного покрываемого металла и поверхностью внешнего слоя покрытия по ГОСТ 9.008.

При термодиффузионном цинковании получают покрытие, в основном состоящее из железоцинковой δ1-фазы переменного состава, содержащей в поверхностном слое до 10 % железа.

Итерметаллидные фазы формируются как в поверхностных слоях основного металла, так и внутри его структуры, образуя четкую металлографическую картину присутствия фаз, по которой можно установить признак нижней границы наличия цинка в структуре основного металла.

В связи с особенностью термодиффузионных покрытий применяемые методы определения толщины покрытий позволяют: магнитный и металлографический — определять толщины покрытий, включая нижнюю границу присутствия цинка в основном металле; рентгенофлюоресцентный — толщину поверхностного слоя железоцинковой фазы. Сопоставимые толщины цинкового покрытия при разных методах ее измерения приведены в таблице В.1.

Таблица В.1 — Сопоставление толщины покрытий

Класс покрытия по таблице 1	Толщина покрытия, мкм, при измерении методом
магнитным	рентгенофлюоресцентным
1	От 6 до 9 включ.	От 1,5 до 3 включ.
2	От 10 до 15 включ.	От 4 до 7 включ.
3	От 16 до 20 включ.	От 8 до 11 включ.
4	От 21 до 30 включ.	От 12 до 15 включ.
5	От 40 до 50 включ.	От 22 до 25 включ.

Ключевые слова:

защита от коррозии, термодиффузионное цинковое покрытие, качество покрытия, методы контроля

Суть и назначение холодного цинкования

По принципу действия холодное цинкование является одним из способов защиты металла. Его можно использовать для обработки следующих элементов:

В зависимости от условий обработки выбирают способ нанесения состава на поверхность:

Рабочий состав для обработки – это цинксодержащая краска, цинк с добавлением полимеров различного происхождения, увеличивающий адгезию к поверхности. Согласно требованиям межгосударственных стандартов массовая доля цинка должна составлять не менее 95%. Для достижения качественного результата размер фракции не должен превышать 15 мкм.

Краска, изготовленная с соблюдением вышеуказанных параметров, способна обеспечить надежную защиту от коррозии и прочих вредных факторов. При качественной обработке с соблюдением всех технологических требований срок службы покрытия составит 35–50 лет.

При взаимодействии цинка с железом образуется гальваническая пара. Цинк – более активный элемент, поэтому при реакции с кислородом в качестве анода выступает именно он. Железо принимает на себя свободные электроны, защищаясь от контакта с влагой.

Гальванический метод цинкования

Зато гальванический метод цинкования придает оцинкованой поверхности чрезвычайно привлекательный вид.

Он состоит в том, что через ванну с электролитом течет ток, причем анодом служат цинковые пластины, а катодом — изделия из стали. Под действием тока цинк растворяется в электролите, и его ионы оседают на железе. В результате получается тонкая (от 4 до 20 микрон) пленка, которая не только защищает сталь от коррозии, но и придает поверхности эстетичный внешний вид. Поверхность, покрытая гальваническим цинком может приобрести (в зависимости от своей толщины) сине-голубой, светло-серый или матово-белый металлический блеск. Главными достоинствами такого покрытия будет равномерность его толщины по всей покрываемой поверхности.

Но за этими плюсами идут и свои минусы: тонкое и красивое гальваническое покрытие будет не стойким к истиранию, а увеличение его толщины будет чревато тем, что сталь в процессе гальваники может приобрести заодно и т.н. «водородную хрупкость». Тем не менее, гальваническое цинкование. в силу своей малой себестоимости очень часто используется для антикоррозионной защиты разных видов крепежа, металлических изделий и декоративных элементов.

Требования к поверхности основного металла

1. На поверхности основного металла не допускаются: — закатанная окалина, заусеницы, грязь, остатки абразивного материала от механической обработки, сварочные шлаки, остатки формовочной массы, графит, смазка (силикон), металлическая стружка, маркировочная краска.
2. Не допускаются поры, свищи, трещины, наплавные сопряжения сварных швов. Зачистка сварных швов обязательна.
3. Острые углы и кромки изделий, за исключением технически обоснованных случаев, должны быть скруглены радиусом не менее 0,3 мм.

При соблюдении вышеуказанных требований Подрядчик гарантирует нанесение покрытия методом горячего цинкования в соответствии с ГОСТ 9.307 – 89. Толщина покрытия по согласованию с заказчиком и в зависимости от марки стали от 80 до 250 мкм. Для мелких изделий с толщиной стенки менее 3 мм и длиной до 0,5 м толщина покрытия 50-70 мкм.

прочтений: 6153

Состав для холодного цинкования металлоконструкций Почему оцинкование называют горячим Нормы расхода лакокрасочных материалов на изготовление металлоконструкций Требования к металлоконструкциям для горячего оцинкования

Цинкование горячим способом проводится в следующей последовательности

Обезжиривание

Процедура удаляет с поверхности деталей загрязнения (например, масла). Проводится при температуре от 60°C до 80°C с применением обезжиривающих реагентов, выбор которых определяется в зависимости от вида загрязнения. Обезжиривание исключает расслоение цинкового покрытия после его нанесения.

Травление

Очистка поверхностей изделий путем удаления с них ржавчины (при хранении в недопустимых условиях) или окалины (образуется после горячей обработки). Операция проводится в температурном режиме от 20°C до 25°C с применением соляной кислоты в концентрации 120 – 210 г/л.

Благодаря этому обеспечивается высокая растворимость хлоридов железа. Чтобы предупредить водородное насыщение и добиться удаления с поверхности только гидроксилов и окислов, раствор соляной кислоты рекомендуется дополнять ингибиторами.

Чтобы нейтрализовать остаточные следы кислоты, а также для удаления солей, требуется повторная промывка деталей. Применение сразу нескольких промывочных ванн оптимизирует процесс промывки и одновременно сократить расход воды.

Флюсование

Это заключительный процесс подготовки поверхности деталей, на которых при промывке могли вновь появиться оксиды железа. Флюсование предупреждает последующее окисление металла за счет образования на поверхности пассивированной пленки флюса, а также гарантирует высокую степень смачиваемости расплавленным цинком.

Обработка проводится при температуре 60°C с использованием концентрированного раствора флюса 400 – 600 г/л, состав которого включает хлорид аммония и хлорид цинка.

Очистка выполняется с добавлением перекиси водорода, которая постоянно осаждает соли трехвалентного железа на дно ванны. Впоследствии осадок поступает в систему отстаивания и фильтрации.

Предварительный нагрев и сушка

На данном этапе с поверхности изделий удаляются остатки влаги, что позволяет исключить выплескивание цинка парами воды при обработке пустотелых элементов в момент погружения деталей в печь и их деформации.

Операция способствует нагреву металла до 100°C, увеличивая эффективность печи, экономит энергию и снижает себестоимость цинкования.

Поскольку сушка занимает больше времени, нежели горячее оцинкование металла, целесообразно в сушильной печи предусмотреть минимум 2 камеры.

Цинкование

Цинковый сплав наносят на поверхность металла при температуре от 445°C до 460°C, что уменьшает появление оксидов, штейна и других образований. Вытяжка отходящих газов происходит благодаря системе аспирации и фильтрации.

Используемые составы

Холодная оцинковка может выполняться с применением различных составов, выбор которых делают в зависимости от целого ряда факторов. Применяются такие смеси как в производственных условиях, так и для того, чтобы выполнить холодное цинкование своими руками в домашних условиях.

Одним из наиболее популярных цинкосодержащих составов, при помощи которого выполняется холодное цинкование металлоконструкций, является «Гальванол». Этим средством можно обрабатывать как наружные, так и внутренние части металлических конструкций, элементы оборудования различного назначения.

Фасовка состава для холодного цинкования «Гальванол»

«Гальванол», который относится к категории однокомпонентных смесей, представляет собой жидкий раствор, содержащий электролитический цинк высокой чистоты, а также связующие компоненты и летучие соединения. «Гальванол» обеспечивает очень высокую степень защиты изделия при холодном цинковании.

К значимым достоинствам, которыми обладает «Гальванол», следует отнести:

Технические характеристики состава «Гальванол»

Цинковое покрытие, для формирования которого был использован «Гальванол», сохраняет свои защитные свойства при взаимодействии с парами этилового спирта, растворами солей, морской и пресной водой

Важно также, что такой состав для холодного нанесения цинка обеспечивает двойную защиту от коррозии – барьерную (пассивную) и катодную (активную)

Еще одним распространенным составом, при помощи которого выполняется холодная оцинковка, является «Цинотан». Использоваться он может как в комплексных защитных системах, где выступает в роли грунтовочного слоя, так и в качестве отдельного защитного покрытия. Покрытия, сформированные с использованием данного цинкосодержащего состава, сохраняют свои защитные свойства при постоянном контакте с сильнозагрязненной атмосферой и соленой водой.

Технические характеристики состава «Цинотан»

Чаще всего «Цинотан» используется для покрытия:

Важным достоинством «Цинотана» является и то, что использовать такой состав можно практически во всех климатических зонах нашей страны. Не случайно свой выбор в пользу именно данного состава сделали компании, которые являются лидерами отечественной экономики: «РЖД», «Газпром» и др.

При выборе состава для холодного цинкования стоит прислушаться к отзывам людей, на деле опробовавших технологию

К числу популярных составов, применяемых для выполнения холодного цинкования, также следует отнести:
