Маленький труженик токарно-винторезный станок 1п611 легкий и безотказный: назначение, характеристики, устройство

Электрическое оборудование 1И611П

Рассматривая чертежи и принципы работы токарного станка данной модели, нельзя не упомянуть электрическое оборудование, от которого напрямую зависит работоспособность устройства.

Главными элементами в электрической схеме агрегата являются три электродвигателя, отвечающие за главное движение, смазку узлов оборудования и подачу охлаждающей жидкости.

Все двигатели асинхронного типа и работают от трехфазной электрической сети. Подключение электрооборудования токарного станка к системе электроснабжения осуществляется при помощи пакетного выключателя.

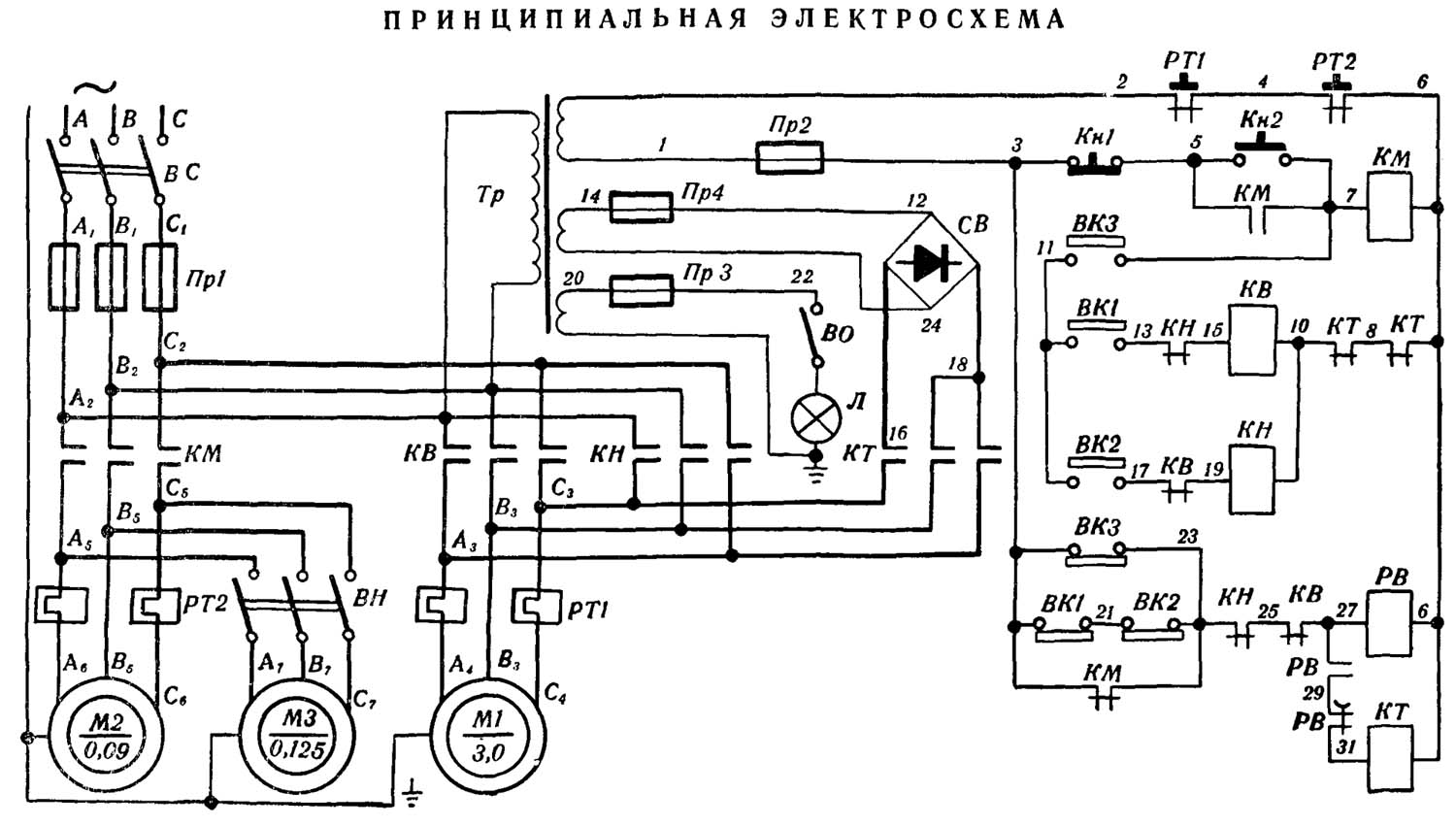

Принципиальная электросхема 1И611П (нажмите для увеличения)

Электромонтажная схема станка

Включение двигателя, который приводит в действие насос для подачи смазочного состава к узлам агрегата, происходит при помощи магнитного пускателя. Только после включения данного двигателя и самого насоса может быть запущен электродвигатель главного движения, для чего используется рукоятка валика, связанного с конечным выключателем. Данную рукоятку можно поставить в одно из двух положений: «Вперед» и «Назад».

Электродвигатель привода насоса системы охлаждения, который также может быть запущен только при работающей системе смазки, включается при помощи выключателя с маркировкой «ВН». В электрической схеме токарного станка 1И611П имеется еще два электрических выключателя: «ВО» – для включения локального освещения зоны обработки, «КТ» – для притормаживания главного электродвигателя в тот момент, когда на ходу переключаются шестерни редуктора.

Конструктивные особенности

Станок имеет следующие особенности конструкции:

• Фиксация резцовой головки, но без зазора (обеспечивается жесткость и точность).
• В наличии контейнер с емкостью для охлаждающей жидкостью и шкаф с электрооборудованием.
• Система отвода и сбора стружки.
• Преселекторное управление (предварительный выбор скорости вращения шпинделя для следующего этапа обработки).
• Фартук с защитой от перегрузок и жестким упором при точении.
• Верньерный механизм для точной поперечной подачи.
• На поперечной каретке суппорта механизм для выполнения фрезерных работ.
• Суппорт управляется одной рукояткой по мнемоническому принципу.
• Отсутствие элементов управления с тыльной стороны (можно ставить у стены).

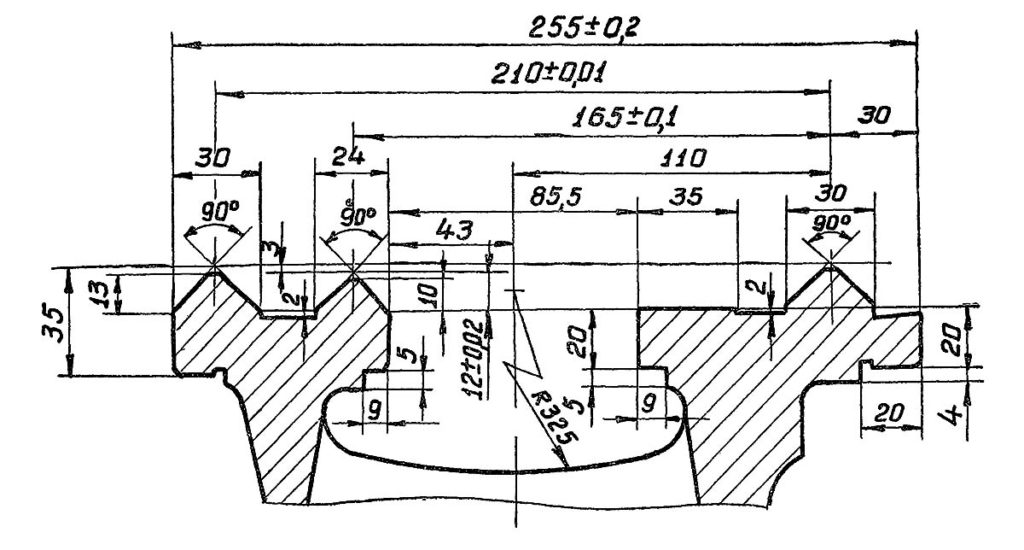

Станина

• Сделана из хромоникелевого чугуна с двумя плоскими и двумя призматическими направляющими, которые закалены токами высокой частоты и отшлифованы. Станина закреплена на монолитной трубе. Тут же полка, защищающая ходовой винт от стружки и эмульсии. Внутри станины расположены:
• Электродвигатель главного привода.
• Редуктор изменения скоростей вращения шпинделя.
• Механизмы системы подачи смазки и охлаждающей жидкости.
• Емкость для эмульсии.
• Панель с электрооборудованием.

Передняя и задняя бабка

В передней бабке расположены:

• шпиндельный узел, соединенный с редуктором четырьмя клиновыми ремнями;
• зубчатая муфта, передающая на шпиндель двенадцать скоростей вращения;
• перебор — передает еще двенадцать с помощью специальной рукоятки;
• блокировочный механизм (исключает одновременное включение муфты и перебора);
• устройство изменение шага нарезаемой резьбы;
• трензель, передающий вращение на гитару и далее на коробку передач.

Задняя бабка жестко поджимает длинные детали и повышает точность работы. На этом станке она может смещаться на 10 мм в обе стороны по отношениям к центрам.

Коробка подач

Изготовлена в закрытом виде. Служит для подачи движения на суппорт для нарезания метрической резьбы с шагом 0.2–48 миллиметров без добавочных шестерен.

Коробка скоростей

Представляет из себя редуктор из четырех осей с шестернями. При помощи фланцев соединяется с двигателем. Натяжение регулируется тумбами.

Редуктор

Отвечает за частоту вращения шпиндельного узла. Приводится в движение главным электродвигателем, соединенным с ним через фланцы. Редуктор можно перемещать по плоским направляющим для регулирования натяжения ремней. Изменение скоростей производит преселективный механизм, управляемый соответствующим маховиком.

Суппорт и фартук

Суппорт — это механизм для крепления и перемещения инструмента и приспособлений для обработки деталей. Конструкция обеспечивает движение резцедержателя, установленного в верхней части, в любом направлении. Продольное движение обеспечивает каретка, а поперечное – салазки.

Фартук размещен в нижней части суппорта. Устройство ответственно за продольную и поперечную подачу суппорта. Движение возможно в ручном и автоматическом режиме. В фартуке размещены:

• четыре муфты — управляют направлением подач;
• ходовой вал — производит поступательное движение суппорта;
• ходовой винт перемещает каретку в продольном направлении;
• панель управления подачами;
• Блокировочное устройство делающего невозможным одновременное включения винта и ходового вала;
• Механизм защиты от перегрузок.

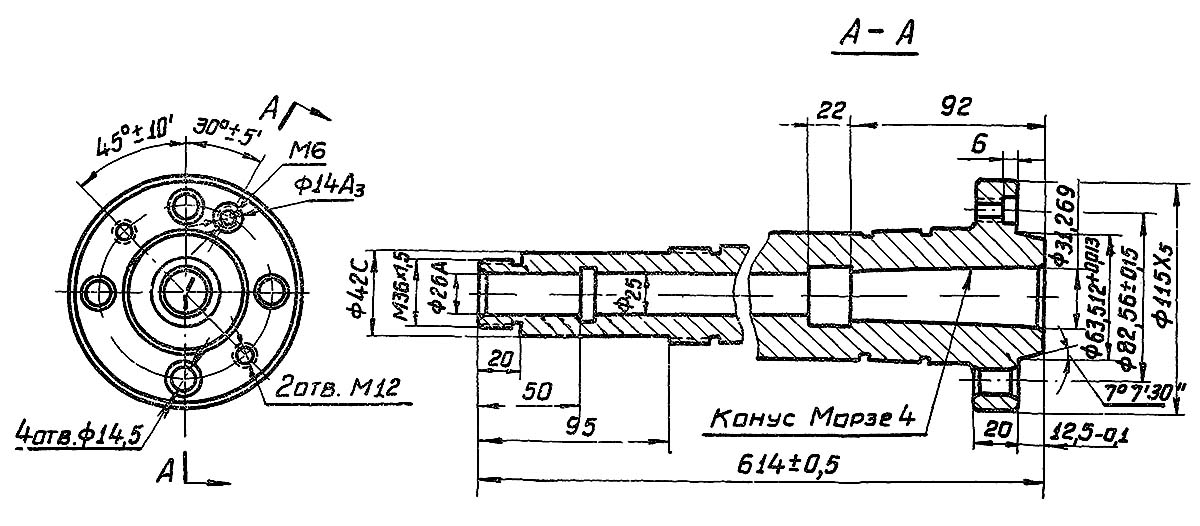

Шпиндель

Шпиндель – полый вал с коническим отверстием. Жестко закреплен на подшипниках в передней бабке. Имеет внутренний конус Морзе для крепления инструмента (например: цанговых зажимов). Снаружи резьба для крепления планшайбы с патроном.

Важно качественное закрепление подшипников шпинделя

Схема электрическая

Электрическая схема содержит в себе:

• Главный привод – трехфазный асинхронный двигатель мощностью 3 кВт.
• Двигатель привода механизма подачи смазки.
• Двигатель насоса подачи охлаждающей жидкости.
• Трансформатора, выдающего напряжение 36 В для лампы освещения, 60 В для системы торможения и 127 В для цепей управления.
• Устройства защиты и тепловые реле.

Особенности дополнительных деталей

Некоторые узлы сконструированы не так как в других станках токарной группы.

В передней бабке:

• шкив установлен по центру;
• шпиндельный узел имеет двадцать скоростей оборотов;
• гитара для расширения видов нарезки резьбы;
• трензель с приспособлениями для повышения размера шага.

Задняя бабка надежно поджимает длинную заготовку. Может сдвигаться на 1 см обе стороны от центра. Расширяет диапазон видов обработки деталей. Конусная линейка на суппорте дает возможность обработки конусных деталей.

Кинематическая схема токарно-винторезного станка 1К62

Кинематическая схема токарно-винторезного станка 1к62

Условные обозначения

Мф6 — обгонная муфта для выключения цепи подач от электродвигателя М2 при быстром перемещении суппорта;

Мф7 — предохранительная муфта, пробуксовывающая при перегрузке механизма подач;

Мф8, Мф9 — муфты для включения подачи суппорта влево или вправо;

z — число зубьев ступенчатого конуса (блок Б10, z = 26, 28, 32, 36, 40, 44, 48), с накидной шестерней z=36;

u₂ — передаточные отношения передачи от вала XII валу XIV, которая переключается блоками Б11 и Б12;

Б1..Б — блоки зубчатых колес;

a/b·c/d — сменные зубчатые колеса гитары (приклона);

Р — шаг резьбы в мм.

Винторезная кинематическая цепь токарно-винторезного станка 1к62

При нарезании всех видов резьб на станке продольное перемещение суппорта осуществляется уже ходовым винтом XV. Для этого включается муфта Мф5, а шестерня z=10 выводится из зацепления с зубчатой рейкой. Подача суппорта производится при включении гайки ходового винта XV.

Нарезание метрических резьб

Настройка механизма подач для нарезания этой резьбы производится путем установки блоков гитары Б8 и Б9 так, чтобы передача осуществлялась через колеса с передаточным отношением u_VIII-IX = (42/95)·(95/50) включением муфт Мф2, Мф3 и Мф5. Блок Б10 становится в этом случае ведущим.

Уравнение баланса винторезной цепи запишется так:

Подставляя семь значений z (26, 28, 32, 36, 40, 44, 48) и четыре значения u₂ (1/8; 1/4; 1/2; 1), можно получить 28 значений шагов резьбы в пределах от Р = 26/4 · 1/8 = 0,8125 до P₂₈ = 48/4 = 12 мм. Из 28 только 19 значений шагов совпадают с применяемыми метрическими резьбами.

Нарезание модульных резьб

Настройка механизма подач для нарезания модульных резьб производится так же, как для нарезания метрических, только блоки гитары Б8 и Б9 устанавливаются так, чтобы передача осуществлялась через колеса с передаточным отношением u’_VIII-IX = (64/95) · (95/97), при этом получаемый шаг резьбы изменяется в число раз, равное (64/95 · 95/97) : (42/95 · 95/50) = 64/97 · 50/42 = 3200 / 4074 = 0,78552. Поэтому получаемый шаг модульной резьбы P’ = 0,78552 · zu₂/4, а модуль m = P/ /π = 0,78552 / 3,14 · zu₂/4 = 1/4 · zu₂/4.

Нарезание дюймовых резьб

Настройка механизма подач для нарезания этих резьб производится так же, как и на метрические, но при этом включается только муфта Мф5, а все остальные выключаются. В результате этого блок Б10 зубчатых колес становится ведомым.

Уравнение баланса кинематической цепи в этом случае запишется так:

Дюймовые резьбы характеризуются не шагом, а числом ниток К на один дюйм длины резьбы. Число ниток находят из формулы:

Подставляя в формулу семь значений z и четыре значения u₂, получают 28 различных значений К, из которых 20 стандартных значений.

Нарезание питчевых резьб

При нарезании питчевых резьб пользуются такой же кинематической цепью, как и при нарезании дюймовых резьб, только на гитару вместо колес 42/95 · 95/50 устанавливают сменные зубчатые колеса 64/95 · 95/97. При этом полученный шаг резьбы изменяется в 0,78552 раза и равен Р = 0,78552 · 16 · 25,4 (u₂/z), а К = z/0,78552 · 16.

Известно, что между питчем Dp и числом ниток К на один дюйм существует соотношение Dр = Кπ. Поэтому Dp = Кπ = πz / 0,78552 · 16u₂ = 4z/16u₂ = z/4u₂.

Нарезание резьбы с увеличенным шагом

Все кинематические цепи, написанные ранее, относились к резьбам с нормальным шагом.

Для получения увеличенного шага резьбы шестерня z=46 блока Б6 вводится в зацепление с шестерней z=45 вала III. В этом случае передача от вала VI на вал VII осуществляется через валы V, IV и III со следующими передаточными отношениями:

а) при частоте вращения шпинделя в диапазоне n = 12,5..40 об/мин (u перебора = 1/16)

б) при частоте вращения шпинделя в диапазоне n = 50..160 об/мин (u перебора = 1/4)

В результате получаемый шаг метрических и модульных резьб увеличивается в 8 или 32 раза, а число ниток на один дюйм и питч уменьшается в то же число раз.

При нарезании резьб с увеличенным шагом более высокой частотой вращения шпинделя чем 160 об/мин не пользуются.

Нарезание точных резьб

При нарезании этих резьб включаются муфты Мф2, Мф4, Мф5. В этом случае передача осуществляется от шпинделя через сменные шестерни гитары u_VIII-IX = a/b·c/d на вал IX и далее напрямую на ходовой винт XV.

Уравнение баланса винторезной кинематической цепи в этом случае запишется так:

Из уравнения получаем формулы для подбора чисел зубьев сменных колес гитары:

для метрической резьбы: a/b·c/d = P/12;

для модульной резьбы Р=πт получаем a/b·c/d = πт/12 = 11m/42;

для дюймовой резьбы P=25,4 /К получаем a/b·c/d = 25,4/12К = 127/60К;

для питчевой резьбы P=25,4π /Dp получаем a/b·c/d = 25,4π/12Dp = 127·11 / 30·7Dp.

Комплект сменных зубчатых колес, нужных для нарезания точных резьб, поставляется к станку 1К62 по особому заказу.

Как работать со станком

Внимание стоит обратить на технику безопасности. Изначально включается насос, а уже потом после смазывания деталей происходит включение электрической сети. Невыполнение этого правила грозит замыканием и небезопасно для специалиста

Невыполнение этого правила грозит замыканием и небезопасно для специалиста.

Время работы не указано в паспорте. Станок относится к профессиональный виду, потому может работать бесперебойно несколько часов. Главное следить за тем, чтоб происходила смазка деталей.

1И611П — универсальное оборудование для промышленных целей. Но встречается оно в домашних мастерских. Выбирая устройство внимательно проверяйте его технические характеристики на практике самостоятельно.

Задняя бабка токарного станка 1и611п

Задняя бабка предназначена для поджатия длинной заготовки, во избежание радиального биения и несоосности. Задняя бабка закрепляется жестко к направляющим станины рукояткой через эксцентрик и тягу. Для обработки конусности, корпус задней бабки может смещаться от линии центров на 10 мм в обе стороны.

Положение пиноли фиксируется рукояткой, установленной в корпусе.

Конструкция токарно-винторезного станка

На станине неподвижно закреплены:

• передняя бабка;
• коробка подач;
• гитара;
• электродвигатели.

По направляющим перемещается суппорт с резцедержателем и фартуком. Справа стоит задняя бабка.

Передняя бабка

Передняя бабка – самый сложный и массивный узел токарного станка 1П611. Она расположена на станине слева, выше линии направляющих.

В нее вмонтировано несколько узлов:

• шпиндель с подшипниками;
• привод подачи;
• переборные шестерни;
• механизм управления.

Упорные и радиальные подшипники принимают на себя нагрузки на шпиндель и делают вращение равномерным. Снаружи передней бабки, в рабочей зоне, на шпиндель крепится патрон с кулачками для фиксации детали.

Гитара

Без гитары станок может работать, но резьбы нарезать не получится. Набором шестерен с определенным количеством зубьев, регулируется шаг – перемещение резца за определенный размер за один оборот шпинделя – детали.

Приклон гитары поворачивается, изменяя межцентровое расстояние между шестернями. Это обеспечивает качественное зубчатое зацепление колес с разным количеством зубьев. В рабочем положении конец приклона зажимается болтом.

Суппорт

Подвижный узел суппорт перемещает режущий инструмент по направляющим вдоль станка. На нем установлены:

• фартук с механизмом управления подачи;
• салазки с резцедержателем.

Через фартук проходят ходовой винт и вал. Внутри стоят зубчатые муфты. Перемещение режущего инструмента перпендикулярно оси станка осуществляется движением, резцедержателя по поперечным направляющим в верхней части салазок.

Задняя бабка

Стоящая справа на направляющих задняя бабка используется для выполнения операций:

• фиксации в центрах длинных деталей;
• сверловки;
• зенкерования;
• нарезки внутренней резьбы метчиком.

Горизонтальное смещение пиноли с центром, позволяет точить конусные валы с малым углом. Корпус перемещается 2 винтами, расположенными у основания узла.

Задняя бабка стоит на направляющих станины и перемещается по ним. Фиксируется прижимными планками, расположенными снизу. Пиноль с инструментом приводится в движение ручкой, выступающей справа из корпуса. Рычаг в верхней части впереди корпуса зажимает пиноль в рабочем положении.

Электрооборудование

Устройство электрической схемы станка 1П611 позволяет приводу, системе охлаждения и освещения включаться и работать независимо.

Электродвигатель привода

Приводной асинхронный электродвигатель имеет мощность 1,7 кВт, скорость вращения 3000 об/мин. Он установлен внизу, внутри левой стойки станины и через клиноременную передачу передает вращение на вал привода.

Электронасос охлаждения

Электронасос СОЖ мощностью 0,12 кВт располагается на правой стойке. Там же на передней стороне корпуса находятся кнопки его запуска и остановки. Включается система охлаждения независимо от работы привода станка.

Переключатель управления

Вводным выключателем подается и отключается напряжение силовых и управляющих цепей. Переключатель запускает шпиндельную бабку и задает направление:

• вращение шпинделя прямое или обратное;
• отключение вращения патрона и торможение.

Отключение вращения и срабатывание тормоза происходит при возврате рукоятки в нейтральное положение.

Местное освещение

Лампочка местного освещения установлена сзади на корпусе суппорта и движется синхронно с инструментом. Светильник представляет собой плафон на гибкой стойке. Он работает от постоянного тока 36 В.

Тормозное сопротивление

Торможение двигателя происходит за счет включения обратного тока и сопротивления при нажатии на кнопку «Стоп».

Пусковая и защитная аппаратура

На передней панели правой станины расположен входной выключатель. Ниже него кнопки включения освещения и охлаждения.

На левой стойке ниже передней бабки изменяется направление и скорость вращения шпинделя.

Для защиты рабочего от поражения током и предупреждения аварийных ситуаций, электросхема станка, кроме заземления имеет:

• предохранители от коротких замыканий;
• тепловые реле от перегрузок;
• магнитный пускатель.

Вся защитная аппаратура указана в электрической схеме оборудования.

Принцип работы

С двигателя через ременную передачу вращение передается на перебор. Зубчатая муфта соединена с шестерней на шпинделе. Она вращает его и патрон с зажатой в кулачках деталью со скоростью 33,5–3000 об/мин.

Ведущий вал, получающий обороты от коробки подач, проходит ниже направляющих через фартук. В нем зубчатые муфты превращают вращательное движение в поступательное. Вместе с суппортом перемещается режущий инструмент вдоль детали.

Предназначение станка

ИЖ 1И611П относится к профессиональному оборудованию. Хоть он был произведен в середине прошлого века до сих на многих предприятиях успешно пользуются этой техникой. С его помощью проводят работы по металлу:

• фрезерные;
• токарные;
• шлифовочные.

Выполняются действия не только в центрах, и на патронах. Последние могут быть цанговые или кулачковые — принципиальной разницы нет.

Также возможно шлифование внутри предметов при помощи инструмента, который укрепляется в патроне. Винторезный станок справляется с изделиями различных форм. Его используют для работы с вариантами конусной формы, цилиндрической. Резьба нарезается модульная, метрическая или дюймовая — завит от требуемых характеристик. Особенности:

• жесткость головки резьбы определяется фиксаций по принципу отсутствия зазора;
• коробка передач удобна, так как не меняются шестерни для изготовления резьбы;
• охлаждающая жидкость увеличивает срок службы оборудования;
• есть профессиональная система отвода стружки;
• есть возможность выбрать в предыдущем ходе оборудования то, с какой скоростью шпиндель будет вращаться в следуем шаге — это упрощает работу специалиста;
• есть специальное устройство, защищающее от перегрев коробку передач;
• узел шпинделя не нуждается в плановой разборке и сборке;
• верньер, которые есть отнюдь не в каждой технике, позволяет суппорту перемещаться с высокой точностью;
• винт, при помощи которого происходит выполнение резьбы, автоматически периодически смазывается, что улучшает характеристики;
• удобство управления станком из-за особым образом установленной рукоятки управления.

Станок ИЖ можно устанавливать в удобном на производстве месте. В конструкции нет узлов, которые нужно дополнительно обслуживать в процессе использования, например, переставлять шпинделя для провидения резьбы или смазывать узлы при работе. Это дает возможность установить громоздкий прибор около стенки.

Оглавление

Токарно-винторезный станок 1П611 является универсальным станком и предназначен для выполнения разнообразных токарных работ повышенной точности в патроне или центрах, в том числе нарезание метрических, дюймовых, питчевых и модульных резьб. Данный станок более высокого класса, позволяет обрабатывать детали с большой точностью размеров, геометрических форм чем обычные токарные станки.

Устройство токарного станка 1П611

• Станина станка;
• Тумба;
• Редуктор;
• Механизм управления;
• Передняя бабки;
• Гитара;
• Коробка подач станка;
• Фартук станка;
• Суппорт станка;
• Задняя бабка;
• Конусная линейка;
• Система охлаждения;
• Неподвижный люнет;
• Подвижный люнет;
• Принадлежности;
• Защита;
• Электрооборудование;
• Переключатель

фото:токарный станок 1П611

Органы управления токарного станка 1П611

• Выключатель;
• Включение освещения;
• Включение охлаждения;
• Ручка перегрузочной муфты;
• Ручка механического продольного и поперечного перемещения;
• Ручка ручного поперечного перемещения;
• Ручка ручного продольного перемещения;
• Ручка включения маховика;
• Зажим резцедержателя;
• Маховик изменения частоты вращения шпинделя;
• Ручка изменения реверса вращения шпинделя и торможения;
• Ручка переключения подач;
• Ручка переключения подач;
• Маховик зажима цанги;
• Ручка трензеля и зажима маточной гайки;
• Ручка переключение с резьбы на подачу;
• Ручка переключение ходового винта и валика;
• Ручка перебора;
• Ручка зажима пиноли задней бабки;
• Ручка верхней каретки;
• Ручка зажима задней бабки;
• Ручка маслонасоса

фото:органы управления токарного станка 1П611

Передняя бабки токарного станка 1П611

Передняя бабки устанавливается в левой верхней части станины. Состоит из следующих элементов: шпиндель 31б,переборные шестерни 32,33,привод подачи и механизм управления.

Вращательное движение шпиндель получает от шкива 104а либо через перебор, либо через зубчатую муфту 61. Шпиндель имеет 14 ступеней скоростей и частоту вращения 33,5-3000 оборотов в минуту. В передней опоре шпинделя установлены роликовый подшипник 1 , воспринимающий радиальные нагрузки и два упорных подшипника, воспринимающие осевые нагрузки. В задней опоре установлен радиально упорный подшипник 3.

фото:передняя бабки токарного станка 1П611

Гитара токарного станка 1П611

Гитара сменных зубчатых колес предназначена для нарезания различных резьб. Состоит из корпуса 81а, прикрепленного к передней бабки и коробки приклона 11 и крышки 82а. Приклон проворачивается на фланце выводного вала передней бабки и фиксируется в нужном положении болтом 1. Настройка привода подачи обеспечивается установки различных наборов сменных зубчатых колес.

фото:гитара токарного станка 1П611

Суппорт токарного станка 1П611

Суппорт пере перемещается по двум призматическим направляющим в продольном направлении станины. Снизу к продольным салазкам крепится фартук. В верхней части по направляющим продольных салазок перемещаются поперечные салазки. Перемещаются при помощи винта 31. Сзади и сверху на салазках выполнены Т-образные пазы, предназначенные для монтажа заднего резцедержателя. Резцедержатель 33а установлен на верхней каретке.

Смазка подшипников суппорта осуществляется при помощи шариковых масленок.

фото:суппорт токарного станка 1П611

Задняя бабка токарного станка 1П611

Задняя бабка предназначена для поддержания длинных заготовок центром во избежание радиального биения, а также для установки режущего инструмента (сверло, метчик, плашка).

Задняя бабка монтируется на плоские направляющие станины. Фиксируется положение бабки при помощи эксцентрикового прижима 40. Смещение в поперечном направлении корпуса задней бабки 11а осуществляется двумя винтами 43. Данное смещение необходимо при точении конусов. В Корпусе перемещается пиноль 31а. Пиноль прижимается с помощью рукоятки 2, стягивающие сухари 33 и 42а.

Смазка задней бабки осуществляется шариковой масленкой.

фото:задняя бабка токарного станка 1П611

Электрооборудование

Отдельно стоит описать и строение электрооборудования данного станка. Надежная работа установки базируется на функционировании трех электрических двигателей, которые отвечают:

1. За главное движение.
2. За смазку ключевых узлов устройства.
3. За применение охлаждающей жидкости.

Асинхронные двигатели устройства приводятся в движение от трехфазной электросети и включаются при помощи включателя пакетного типа. Двигатель, который отвечает за подачу смазки к механизмам устройства, приводится в действие магнитным включателем. Для запуска «главного» двигателя используют специальную рукоятку.

Двигатель, отвечающий за систему охлаждения, также приводится в действие только после включения системы подачи смазки. Этот электродвигатель запускают при помощи включателя с надписью «ВН». Кроме него в строение электрической системы (Рис. 1.2 ) данного токарного механизма имеется еще два включателя: «ВО» – включает освещение обрабатываемой зоны, а «КТ» – сбавляет обороты основного двигателя во время переключения шестерней в редукторе.

Рис. 1.2 Электросхема станка токарного 1и611п.

Особенности конструкции

Станок спроектирован и изготовлен по типовой схеме токарного оборудования. В конструкцию входят такие узлы и агрегаты как:

1. Станина.
2. Передняя и задняя бабки.
3. Суппорт;
4. Фартук и другие компоненты

Станина

Это литая деталь, в составе которой выполнены ребра жесткости. На верхней части выполнены направляющие по которым происходит перемещение суппорта и задней бабки. Направляющие прошли необходимую термическую обработку и шлифование. Такая обработка заметно облегчает перемещение по ним других узлов станка.

Передняя бабка токарно-винторезного станка 1П611

Этот узел установлен в левой стороне станины. В его состав входят следующие компоненты:

• шпиндель;
• органа управления;
• набор .

Шпиндель может получать вращение от:

• шкива;
• передачи;
• муфты.

В этом компоненте установлены подшипниковые узлы, состоящие из роликовых и упорных подшипников. Это вызвано тем, что они хорошо воспринимают и осевые и радиальные нагрузки.

Шпиндельный узел

Шпиндель вращаеться с четырнадцатью скоростями. Количество оборотов на нем составляет 33,5 – 3000 об./мин. Скорость обратного вращения лежит в тех же пределах.

В теле шпинделя выполнено отверстие 26,5 мм. Это позволяет обрабатывать прутки до 25 мм в сечении. Но необходимо учесть, что с применением цанговых зажимов предельный размер прутка не должен превышать 16 мм.

Рабочий конец шпинделя выполнен по ГОСТ 12593-72. На нем может быть установлен токарный патрон, в котором производят фиксацию заготовки.

Внутренний конус, в который закрепляют технологическую оснастку (центра), Морзе 4.

Смазка зубчатых колес, размещаемых в этом узле, происходит за счет создания масляного облака. Масло подается плунжерным насосом.

Гитара

Этот узел необходим для получения резьбы разного профиля. В ее состав входят:

• корпус, закрепляемый на передней бабке;
• наборы шестерен с разными параметрами.
• регулировку привода осуществляют сменой наборов разных шестерен.

Суппорт

Суппорт этого оборудования перемещается на направляющих, сформированных в продольном направлении. К суппорту фиксируют фартук.

На верхней части выполнены направляющие, по которым происходит перемещение поперечных салазок. На них выполнены пазы в форме буквы Т. В этих пазах происходит крепление резцедержателя. На суппорте устанавливают защитный экран, предохраняющий рабочего и людей рядом с ним находящихся от стружки, возникающей в процессе резания.

Этот узел может перемещаться на расстояние до 580 мм вдоль оси шпинделя и 150 в поперечном направлении. Для обеспечения продольного перемещения применяют 24 скорости.

Рабочая подача суппорта составляет  от 0,05 до 0,7 мм на один оборот шпинделя.

Смазка подшипников производят через масленки.

Верхние салазки

В них входит резцедержатель, на котором кроме резцов допустимо закрепление технологической оснастки. Они могут передвигаться на в 150 мм. Точность хода составляет 0,2 мм. Предельный угол поворота равен 45 градусам. Для выполнения работ на этом оборудовании применяют токарные резцы с сечением 16*16.

Задняя бабка

Ее назначение состоит в поддержке длинномерных заготовок центром. Это помогает избежать радиального биения. Кроме этого, в пиноли, которая входит в состав этого узла закрепляют инструмент, например, стержневой, или технологическую оснастку, например, плашкодержатель.

Пиноль может выдвигаться вперед, навстречу шпинделю. Эту операцию можно выполнять при помощи штурвала и винтовой пары, на которой закреплена пиноль. Она может выдвигаться на 70 мм.

Задняя бабка может быть зафиксирована в любом месте станины. Для этого использую рычажный механизм.

Смазывание задней бабки выполняют через шариковые масленки.

Электрическая часть

В нее входят два электрических двигателя, один выполняет функции главного привода, второй задействован в системе охлаждения. Суммарная мощность составляет 1,62 кВт.

Кроме них в состав электрооснащения входит такая арматура как:

• автоматика включения/выключения.
• тормоз;
• локальное освещение;
• защитная арматура.

В комплект оборудования входит и электрический шкаф, в него подводят питание. В нем размещены автоматы выключения, реле, переключатели и предохрантели.

Управление

Рукоятки управления размещены на лицевой панели передней бабки и фартука. С их помощью токарь может выставлять требуемые режимы работы.
