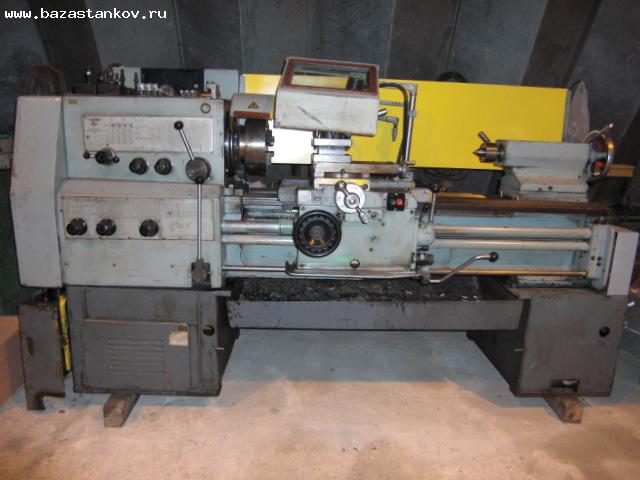

Токарно-винторезный станок 1в62г

Какие главные отличия модели 1а62?

До изготовления станка 1а62г существовали и другие модели, однако, в новой модели станка доступно больше функций и операций. Модель 1а62, отличается от раннего выпуска модели 1Д62М, следующими доступными функциями:

Максимальная скорость вращения шпинделя увеличена приблизительно до 1200 оборотов в минуту.
Доступна скорость в прямом и в обратном обороте.
Мощность и сила электродвигателя максимально улучшена до 7 кВт.
Передача пропорционально заменена клиноременной вместо стандартного плоского ремня.
Число и количество оборотов можно легко установить с помощью трех рукояток.
Передний шпиндель расположен в специальном двухрядном подшипнике, который способен регулироваться.
Чтобы коробка передач и другие механизмы не загрязнялись, паз закрыт специальным приспособлением, который помогает улучшить смазку.
Работа задней бабки улучшена, а благодаря этому качество производства на высшем уровне.
На специальном фартуке установлен лимб, который стабилизирует продольную подачу и улучшает качество ее функциональности.
Коробка передач стабильно допускает прямое включение, благодаря этому нарезка проводится точно и практически без промахов.
Неподвижный упор укреплен намного мощнее и сильнее, то есть вероятность повреждений и поломок низка.
В задней части станка установлен охладитель, который охлаждает оборудование и улучшает качество резьбы и производства в целом.

Еще на станке расположена специальная канавка для предохранителя, которая не позволяет спадать патрону даже в том случае, если останавливается само оборудование.

Кинематическая схема токарно-винторезного станка 1К62

Кинематическая схема токарно-винторезного станка 1к62

Условные обозначения

Мф6 — обгонная муфта для выключения цепи подач от электродвигателя М2 при быстром перемещении суппорта;

Мф7 — предохранительная муфта, пробуксовывающая при перегрузке механизма подач;

Мф8, Мф9 — муфты для включения подачи суппорта влево или вправо;

z — число зубьев ступенчатого конуса (блок Б10, z = 26, 28, 32, 36, 40, 44, 48), с накидной шестерней z=36;

u₂ — передаточные отношения передачи от вала XII валу XIV, которая переключается блоками Б11 и Б12;

Б1..Б — блоки зубчатых колес;

a/b·c/d — сменные зубчатые колеса гитары (приклона);

Р — шаг резьбы в мм.

Винторезная кинематическая цепь токарно-винторезного станка 1к62

При нарезании всех видов резьб на станке продольное перемещение суппорта осуществляется уже ходовым винтом XV. Для этого включается муфта Мф5, а шестерня z=10 выводится из зацепления с зубчатой рейкой. Подача суппорта производится при включении гайки ходового винта XV.

Нарезание метрических резьб

Настройка механизма подач для нарезания этой резьбы производится путем установки блоков гитары Б8 и Б9 так, чтобы передача осуществлялась через колеса с передаточным отношением u_VIII-IX = (42/95)·(95/50) включением муфт Мф2, Мф3 и Мф5. Блок Б10 становится в этом случае ведущим.

Уравнение баланса винторезной цепи запишется так:

Подставляя семь значений z (26, 28, 32, 36, 40, 44, 48) и четыре значения u₂ (1/8; 1/4; 1/2; 1), можно получить 28 значений шагов резьбы в пределах от Р = 26/4 · 1/8 = 0,8125 до P₂₈ = 48/4 = 12 мм. Из 28 только 19 значений шагов совпадают с применяемыми метрическими резьбами.

Нарезание модульных резьб

Настройка механизма подач для нарезания модульных резьб производится так же, как для нарезания метрических, только блоки гитары Б8 и Б9 устанавливаются так, чтобы передача осуществлялась через колеса с передаточным отношением u’_VIII-IX = (64/95) · (95/97), при этом получаемый шаг резьбы изменяется в число раз, равное (64/95 · 95/97) : (42/95 · 95/50) = 64/97 · 50/42 = 3200 / 4074 = 0,78552. Поэтому получаемый шаг модульной резьбы P’ = 0,78552 · zu₂/4, а модуль m = P/ /π = 0,78552 / 3,14 · zu₂/4 = 1/4 · zu₂/4.

Нарезание дюймовых резьб

Настройка механизма подач для нарезания этих резьб производится так же, как и на метрические, но при этом включается только муфта Мф5, а все остальные выключаются. В результате этого блок Б10 зубчатых колес становится ведомым.

Уравнение баланса кинематической цепи в этом случае запишется так:

Дюймовые резьбы характеризуются не шагом, а числом ниток К на один дюйм длины резьбы. Число ниток находят из формулы:

Подставляя в формулу семь значений z и четыре значения u₂, получают 28 различных значений К, из которых 20 стандартных значений.

Нарезание питчевых резьб

При нарезании питчевых резьб пользуются такой же кинематической цепью, как и при нарезании дюймовых резьб, только на гитару вместо колес 42/95 · 95/50 устанавливают сменные зубчатые колеса 64/95 · 95/97. При этом полученный шаг резьбы изменяется в 0,78552 раза и равен Р = 0,78552 · 16 · 25,4 (u₂/z), а К = z/0,78552 · 16.

Известно, что между питчем Dp и числом ниток К на один дюйм существует соотношение Dр = Кπ. Поэтому Dp = Кπ = πz / 0,78552 · 16u₂ = 4z/16u₂ = z/4u₂.

Нарезание резьбы с увеличенным шагом

Все кинематические цепи, написанные ранее, относились к резьбам с нормальным шагом.

Для получения увеличенного шага резьбы шестерня z=46 блока Б6 вводится в зацепление с шестерней z=45 вала III. В этом случае передача от вала VI на вал VII осуществляется через валы V, IV и III со следующими передаточными отношениями:

а) при частоте вращения шпинделя в диапазоне n = 12,5..40 об/мин (u перебора = 1/16)

б) при частоте вращения шпинделя в диапазоне n = 50..160 об/мин (u перебора = 1/4)

В результате получаемый шаг метрических и модульных резьб увеличивается в 8 или 32 раза, а число ниток на один дюйм и питч уменьшается в то же число раз.

При нарезании резьб с увеличенным шагом более высокой частотой вращения шпинделя чем 160 об/мин не пользуются.

Нарезание точных резьб

При нарезании этих резьб включаются муфты Мф2, Мф4, Мф5. В этом случае передача осуществляется от шпинделя через сменные шестерни гитары u_VIII-IX = a/b·c/d на вал IX и далее напрямую на ходовой винт XV.

Уравнение баланса винторезной кинематической цепи в этом случае запишется так:

Из уравнения получаем формулы для подбора чисел зубьев сменных колес гитары:

для метрической резьбы: a/b·c/d = P/12;

для модульной резьбы Р=πт получаем a/b·c/d = πт/12 = 11m/42;

для дюймовой резьбы P=25,4 /К получаем a/b·c/d = 25,4/12К = 127/60К;

для питчевой резьбы P=25,4π /Dp получаем a/b·c/d = 25,4π/12Dp = 127·11 / 30·7Dp.

Комплект сменных зубчатых колес, нужных для нарезания точных резьб, поставляется к станку 1К62 по особому заказу.

Перечень органов управления токарно-винторезного станка 1В62Г

Рукоятка установки ряда чисел оборотов шпинделя

Рукоятка установки числа оборотов шпинделя

Рукоятка установки нормального и увеличенного шага резьбы
Рукоятка установки правой и левой резьбы (подачи)
Рукоятка установки величины подачи и шага резьбы
Рукоятка выбора вида работ (резьбы или подачи) и типа резьбы
Рукоятка установки величины подачи и шага резьбы, а также отключения механизма коробки подач при нарезании резьб напрямую
Рукоятка управления фрикционной муфтой главного привода (сблокирована с рукояткой 14)
Маховик ручного перемещения каретки
Рукоятка включения и выключения реечной шестерни
Кнопочная станция включения и выключения электродвигателя главного привода, а также «СТОП/АВАРИЙНЫЙ СТОП»
Рукоятка включения подачи при ее выключении в результате перегрузки
Рукоятка управления механическими перемещениями каретки и поперечных салазок суппорта
Рукоятка управления фрикционной муфтой главного привода (сблокирована с рукояткой

Маховик перемещения пиноли задней бабки
Рукоятка закрепления задней бабки на станине
Винты поперечного перемещения задней бабки
Рукоятка крепления (зажима) пиноли задней бабки
Кнопка включения электродвигателя привода быстрых перемещений каретки и поперечных салазок суппорта
Рукоятка включения и выключения гайки ходового винта
Рукоятка ручного перемещения резцовых салазок суппорта
Рукоятка поворота и закрепления резцовой головки
Винт закрепления каретки на станине
Выключатель лампы местного освещения
Рукоятка ручного перемещения поперечных салазок суппорта
Сопло регулировки подачи охлаждающей жидкости
Кнопка золотника смазки направляющих каретки и поперечных салазок суппорта
Переключатель электронасоса подачи охлаждающей жидкости
Сигнальная лампа “Станок подключен к сети”
Вводный автоматический выключатель
Сигнальная лампа «Главный электродвигатель включен»
Упор продольного перемещения
Рукоятка переключения шага дюймовой резьбы с 11 на 19 ниток на дюйм
Рукоятка включения и выключения механического привода верхнего суппорта (салазок)

Особенности станка

Инструмент обладает главной особенностью, заключающейся в специальной выемке, которой снабжается станина. Специальный съёмный мостик используется, чтобы деталь оставалась закрытой. Если мостик убирается – появляется возможность обрабатывать детали, имеющие различную форму. Общий допустимый диаметр – до 62 сантиметра.

При изготовлении станины применяется жёсткая коробочная форма. Характерно сохранения достаточного уровня у механических направляющих. Схема шпинделя с подшипниками качения оказывает влияние на точность обработки.

Можно выделить не только основные параметры, но и следующие особенности конструкции станка:

Конфигурация, характерная для резцедержателя. Резец стабильно фиксируется вне зависимости от созданных условий.
Основной суппорт отключается уникальным механизмом, поставленным на фартук.
Использование повышенных мер для повышения безопасности труда. Блокирующие и ограждающие устройства подобраны правильно, насколько это возможно.
Зажим, обладающий уникальной конструкцией. Благодаря этому можно крепить различные типы патронов, используя шпиндельный узел.

Комплектация мелкосерийных производств, частных мастерских – сферы применения, для которых станок оказывается особенно эффективным.

Особенности устройства станка

С целью общего понимания устройства станка следует ознакомиться с его основными узлами:

Передняя бабка — это главный функциональный орган, включающий в себя чугунный корпус, шпиндельный узел и коробку для переключения скоростей. Она предназначена для фиксации и обеспечения вращения обрабатываемой заготовки. Ключевым элементом передней бабки является шпиндель, обладающий формой стального пустотелого вала. В передней части шпинделя выполнена стандартная резьба.
Гитара — предусмотрена для настройки подачи или шага выполненной резьбы станка благодаря установке соответствующих запасных зубчатых колес. В современных моделях станков фактически не применяется.
Коробкой подач называется узел агрегата, который передает вращательный момент от шпинделя к ходовому винту и валу. Она отвечает за изменение числа оборотов в минуту при вращении ходового вала, чем достигается продольное и поперечное движение суппорта с установленной скоростью.
Станиной является основание из чугуна, где размещены главные механизмы станка. Вверху станина включает в себя две плоские и две призматические направляющие полосы для движения задней бабки и суппорта. Станина смонтирована на двух тумбах.
Фартук предназначен для трансформации вращения ходового вала в прямолинейное движение суппорта.
Суппортом называется один из основных элементов токарно-винторезного станка 1К62, обеспечивающий продольное, поперечное и наклонное, по отношению к оси агрегата, движение резцедержателя с резцом. Резец может передвигаться как вручную, так и автоматически в продольном и поперечном направлении по отношению к станине. Суппорт включает в себя каретку, фартук, механизмы поперечных салазок, механизмы верхних салазок, механизмы держателя резцов.
Задняя бабка предназначена для фиксации конца длинных заготовок во время обработки и для установки и подачи таких режущих инструментов, как сверла, зенкера, развертки.
Шкаф с электроаппаратурой обеспечивает пуск электропривода, запуск и остановку станка, контролирует работу коробок скоростей и подач, контролирует работу механизма фартука и т. д. с помощью соответствующих органов управления (рукояток, кнопок, маховиков).

Деталь станка-гитара

Специфика модели и технические характеристики

По сравнению с предыдущей моделью, которая выпускалась без значительных изменений более десяти лет, у токарно-винторезного станка 1А62 были улучшены следующие технические характеристики:

скорость шпинделя повысилась на 300 об/мин (до 1200), а количество ступеней увеличилось до 21 при прямом вращении и до 12 — при обратном,
установлен электродвигатель мощностью 7 киловатт,
вместо плоского ремня главного привода используется клиноременная передача,
применена более мощная фрикционная муфта,
установлен механизм реверса для изменения направления подачи при резьбонарезании,
усилена конструкция задней бабки,
увеличен диаметр пиноли до 70 мм,
добавлен электронасос для подачи СОЖ из резервуара, расположенного в задней ножке,
система смазки орошением заменена на циркуляционную.

Существенным изменениям подверглись также и органы управления, что заметно повысило удобство работы станочника:

для установки числа оборотов шпинделя используются три рукоятки: одна круговая (с диском с делениями) и две позиционные,
ниже суппорта размещен лимб продольной подачи,
новый быстродействующий поворотный резцедержатель позволяет одной рукой выполнять позиционирование на любой угол,
коробка скоростей модернизирована в целях удобства управления (уменьшено количество рукояток).

Параметры

Основные размерные параметры станок 1А62 унаследовал от предыдущей модели, в том числе и максимальный диаметр обточки над суппортом в 210 мм. Основные технические характеристики станка приведены ниже.

Габариты обработки (мм):

максимальный диаметр обточки над станиной — 400,
максимальная длина обрабатываемой заготовки — 1500,
диаметр проходного отверстия шпинделя — 36.

Шпиндель (об/мин):

диапазон скоростей шпинделя — 12÷1200,
реверсная скорость шпинделя — 18÷1520,
конус шпинделя — М5.

Суппорт (мм):

максимальный продольный ход — 1400,
максимальное поперечный ход — 280,
максимальный ход резцовых салазок — 110.

Пиноль задней бабки (мм):

диаметр — 70,
максимальный ход — 150,
конус — М4.

На станке установлены два электродвигателя: системы СОЖ (0,125 кВт) и главного привода (7 кВт).

Характерные характеристики токарного станка 1В62Г:

шпиндельный узел собран на подшипниках скольжения, что дает возможность точить детали очень точно. Также предусматривается регулировка специализированными гайками;
конструкция шпинделя дает возможность менять патроны для зажима деталей многоцелевой механический, трех или четырех кулачковый на патроны с на гидравлике и воздушным зажимом. А подобная замена дает возможность применять станки такой группы в мелко и крупно — серийном производстве;
благодаря кинематической схеме коробки скоростей, шпиндель имеет 21 скорость вперед и 12 назад от 10 до 1400 оборотов в минуту;
размер внутреннего конуса в шпинделе морзе-5. Это дает возможность обрабатывать детали без патрона, только путем зажатия между центрами в шпинделе и в задней бабке.
на суппорте находятся «салазки» с резцедержателем. независимо от него они дают возможность делать конусообразную обработку деталей за счёт поворота каретки на конкретный градус.

Технические характеристики

Компоненты станка

Обзор параметров следует начать с указания класса точности станка. Он соответствует индексу «Н» согласно принятой классификации по ГОСТ 8-82Е. Условно технические характеристики можно разделить на несколько групп – основные, шпиндель и подача.

Максимально допустимый диаметр детали над станиной станка составляет 44,5 см. Это же значение при расположении заготовки над суппортом не должно превышать 22 см. Параметры указаны при закрытой выемке. Размеры детали не могут быть более 75, 100 или 150 см. Пределы длины обтачивания равны 65, 90 и 140 соответственно.

Параметры шпинделя

Основными параметрами шпиндельной головки являются количество скоростей (21) и частота прямого вращения вала (от 10 до 1400 об/мин). Для обратного вращения число ступней уменьшено в два раза и составляет 12.

Кроме этого следует учитывать такие характеристики шпинделя станка 1В62Г:

размер внутреннего конуса – Морзе 5;
конец шпинделя согласно принятой классификации по ГОСТ 12593-72 – 6К.

Суппорт

Габаритные расстояния станка с учетом суппорта

Предназначен для фиксации резца и его смещения относительно вращающейся заготовки по горизонтальной и вертикальной оси, а также в наклонном положении. Для этого в механизме предусмотрены устройства пошаговой регулировки с различной степенью точности.

Одной из главных особенностей суппорта является допустимое смещение каретки в продольном и поперечном направлении. Значения этого параметра соответственно равны 90 и 28 см. Для салазок (верхнего суппорта) максимальное поперечное смещение составляет 13 см. Число передач (продольных и поперечных) равно 50.

Дополнительно следует знать такие параметры данного узла станка 1В62Г:

скорость смещений. Для поперечного направления – 2, продольного – 4;
максимальное значение скоростей подачи (мм/об). У поперечных это значение варьируется от 0,009 до 11,2; у продольных – от 0,018 до 22,4;
смещение на одно деление лимба – 0,05 мм.

Также учитываются параметры нарезаемой резьбы. Они отличаются в зависимости от классификации. Для метрических и модульных максимальное количество составляет 36 при пределе шагов от 0,5 до 224. У дюймовых и питчевых эти значения другие – 45 и 77-0,125 соответственно.

Для фиксации заготовки на оборудовании установлена задняя бабка. Наибольшая длина смещения ее пиноли составляет 15 см. Перемещение самой конструкции огранивается значением ±15 мм.

В видеоматериале показан пример проверки работы станка:

Шпиндельный узел станка

Шпиндельный узел токарного станка 1А62 отвечает за фиксацию заготовки в процессе выполнения ее обработки, а также за передачу ей вращательного движения от главного привода устройства.

Перечислим характеристики данного узла:

диаметр сквозного отверстия – 38 мм;
максимальный диаметр прутка, вставляемого в шпиндельный узел, – 36 мм;
частота вращения: прямого – 11,5–1200 об/мин, обратного – 18–1520 об/мин;
количество устанавливаемых скоростей вращения: прямого – 21, обратного – 12.

Внутренний посадочный конус «Морзе» в шпиндельном узле токарного станка 1А62 имеет категорию М5.

Принципиальная и монтажные электрические схемы станка 1А62 (нажмите, чтобы увеличить)

Преимущества станка 1В62Г

Станок модели 1В62Г относится к универсальному оборудованию, на котором осуществляют токарную обработку наружных и внутренних поверхностей деталей, имеющих форму тел вращения. Технические возможности станка позволяют использовать его для нарезания резьбы любого типа, при этом обрабатываемая заготовка может быть зафиксирована в патроне или центрах.

Несмотря на то, что выпускали станок 1В62Г на специализированном предприятии г. Астрахани еще во времена Советского Союза, данное оборудование и сегодня можно встретить в оснащении многих производственных предприятий. Кроме того, токарный станок данной модели пользуется популярностью и среди домашних умельцев, выполняющих на нем различные работы по металлу.

Основные узлы станка

Рассмотрим преимущества агрегата данной модели.

Основные рабочие узлы станка 1В62Г (валы, направляющие станины и зубчатые колеса) проходят термическую обработку и тщательную шлифовку, что обеспечивает высокую точность выполняемых операций и длительный срок эксплуатации оборудования.
В опорах шпиндельного узла установлены высокоточные подшипники качения, что также положительно сказывается на точности выполнения технологических операций.
В шпиндельном узле устройства могут быть установлены различные патроны, обеспечивающие фиксацию заготовки при помощи электромеханического, пневматического и гидравлического приводов.
Чтобы обеспечить высокую жесткость конструкции оборудования, направляющие станины, имеющей коробчатую конфигурацию, подвергаются предварительной термообработке и тщательной шлифовке.
Самые важные узлы агрегата 1В62Г (коробка скоростей, подач и фартук) смазываются автономно, что обеспечивает их длительное и безотказное функционирование.
Благодаря особой конструкции резцедержателя режущий инструмент надежно фиксируется в процессе обработки.
За исключительную легкость и плавность перемещения задней бабки станка по направляющим отвечает специальное разгрузочное приспособление механического типа.

Органы управления станка

Станок модели 1В62Г, согласно паспорту, оснащен несколькими блокировочными и ограждающими устройствами, которые значительно повышают безопасность работы на этом оборудовании. Все основные конструктивные узлы токарно-винторезного станка данной модели производятся из высококачественной стали, что также способствует длительной и эффективной эксплуатации оборудования, а также минимизирует количество ремонтных работ, которые ему необходимы. Чтобы продлить срок службы данного агрегата, следует придерживаться периодичности проведения технического обслуживания, указанной в паспорте оборудования.

Назначение и область применения

Благодаря своей универсально, токарные станки 1А62 можно использовать в выполнении заготовок, имеющих цилиндрическую, коническую и фасонную конфигурацию. И нарезать резьбу разного вида – метрическую, дюймовую, модульную и питчевую.

Опытные работники различают токарные станки по одному лишь фоту, но более полную информацию о станке можно узнать, посмотрев на цифры в названии.

«1» – обозначение группы, в которую входит токарный станок.
«А» – обозначение поколения станка.
«6» – обозначение принадлежности к винторезной группе.
«2» – данная цифра позволяет поделиться высотой центра (над станиной), для этого станка 22 см.

Отличительно от других станков, 1А62 имеет расширенный функционал и улучшенные характеристики.

А главными улучшениями можно назвать:

Увеличение скорости шпиндельного узла до 1200 об/мин, плюс возможность выбора из двадцати одной скорости вращения по прямой и двенадцать по обратной.
Установка более мощного двигателя на семь киловатт.
Главный привод станка использует надежное клиновое оборудование.
Фрикционная муфта агрегата имеет усиленную конструкцию.
Установка надежного роликового подшипника в шпиндельном узле.
Для предотвращения самопроизвольного отсоединения патронов от шпиндельного узла, что происходит во время прекращения вращательных движений в двигателе, предусмотрено наличие специальной канавки, дабы разместить предохранители.
Точную резьбу гарантирует коробка передач с прямым включением работы ходового винта.
Лицевая часть фартука станка располагает лимб, который отвечает за проведение продольной подачи через суппорт.
Имеет усиленную заднюю бабку.
Усовершенствованная конструкция резцедержателя позволяет повернуть его в любую сторону, с любым углом не за действуя вторую руку.
Станок имеет улучшенную систему охлаждения, с электрическим насосом и резервуаром, находящимся сзади устройства.
Установка люнет возможна, чтобы достичь требуемую жесткость при использовании длинных деталей на токарном станке 1А62.

1 Станок 1К62 — назначение, область использования

Модель станка 1К62, пришедшая на смену устаревшей модификации 1А62, начала выпускаться Московским станкостроительным заводом «Красный пролетарий» в 1956 году. Серийное производство агрегата продлилось вплоть до 1971 года.

Помимо стандартных токарных операций, данный станок позволяет производить нарезание резьбы пяти типов: питчевой, архимедовой, модульной, метрической и дюльмовой. 1К62 оснащен шпинделем повышенной жесткости (смонтирован на специальных подшипниках), что дает возможность обрабатывать на станке заготовки из каленой стали. Также допустимо применения ударной нагрузки, которая не влияет на точность обработки.

К преимуществам 1К62 относится — мощный двигатель, жесткость конструктивных узлов, обширный диапазон скоростей, минимальный уровень вибрации при работе. В совокупности все это позволяет выполнять высокопроизводительную обработку металлических деталей.

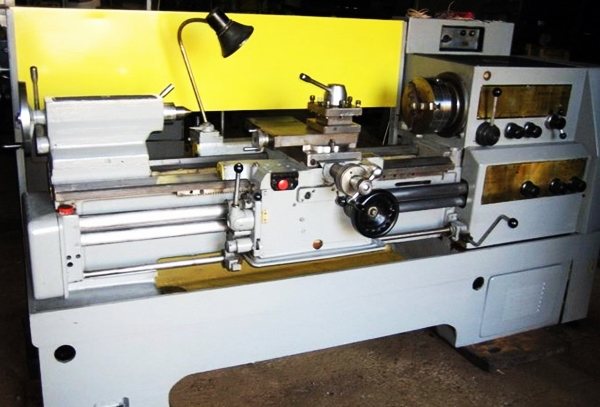

Внешний вид станка

1К62 классифицируется как лобовой станок — это оборудование, способное работать с заготовками большого диаметра но малой длины. В конструкции предусмотрена поперечная регулировка задней балки, дающая возможность обтачивать пологие конуса. Также балка посредством замка может соединяться с нижней секцией суппорта, что увеличивает функциональные возможности при выполнении сверлильных операций.

1.1 Особенности конструкции

Устройство агрегата предполагает возможность установки люнетов двух типов — подвижных, диаметром 20-80 мм, и неподвижных — от 20 до 130 мм. Данный станок предназначен для обработки деталей диаметром до 400 мм (при установке над станиной) и прутков 45 мм.

В качестве двигателя используется мотор асинхронного типа мощностью 10000 Вт, выдающий до 2000 об/мин. Всего предусмотрено 23 режима скорости, минимальные обороты — 12.5 об/мин, максимальные — 2000 об, что позволяет выбрать оптимальный режим обработки металлов любой твердости. Регулировка скорости вращения шпинделя и настройка подачи суппорта (продольной и поперечной) выполняется посредством изменения положения шестерни коробки скоростей, для управления которой предусмотрены специальные рычаги. Сами шестерни являются сменными.

За подачу суппорта в станке 1К62 отвечает вспомогательный асинхронный движок на 1000 Вт (до 1400 об/мин). Оба движка оснащены тепловым реле, которые обеспечивают защиту моторов от перегрева. Функцию защиты от коротких замыканий выполняют плавкие предохранители. Конструктивное устройство 1К62 делает станок одинаково эффективным как в силовом, так и в скоростном резании.

Шпиндель в станке 1К62 устанавливается на специальных подшипниках, обеспечивающих повышенную жесткость узла, что в свою очередь дает улучшенную точность обработки заготовок. Согласно классификации по ГОСТ №8-82, данная модель относится к первой группе точности «Н». На станок могут устанавливаться трехкулачковые (диаметр — 250 мм) либо четырехкулачковые (400 мм) патроны самоцентрирующегося типа.

Конструкция станка 1К62

Приведенная схема демонстрирует конструктивное устройство 1К62, где:

Станина.
Передняя тумба.
Задняя тумба.
Передняя бабка.
Патрон.
Задняя бабка (является регулируемой, может перемещаться по направляющей и устанавливаться на необходимом от передней бабки расстоянии);
Резцы (главный рабочий инструмент) и резцедержатель;
Фартук и размещенные на нем механизмы продольной и поперечной подачи суппорта.
Ходовой вал.
Ходовой винт.
Коробка подач.
Корыта для сбора стружки и слива охлаждающей жидкости.

Также существует две модификации данной модели. Наиболее распространенным является станок 1К62Д, который отличается увеличенным на 10 мм отверстием шпинделя и отсутствием в предохранительном механизме фартука падающего червяка. По остальным узлам и механизмам данные агрегаты идентичны.

Серьезно отличается от 1К62 его более современная версия — токарно винторезный станок 1К625. В данной модификации до 500 мм увеличен диаметр обработки над станиной, и до 250 мм над суппортом. Максимальный ход каретки вырос с 1330 до 920 мм. Все это позволяет обрабатывать детали большего размера. Мощность движка, частота оборотов и функциональные возможность в данном станке остались неизменными.
