Токарный станок универсал: технические характеристики, инструкция, схемы

Описание и назначение

Настольный многофункциональный токарный станок Универсал-2 производится Московским станкостроительным (в прошлом так же было исполнение Владимирского завода прецизионного оборудования). За основу при проектировании в семидесятых годах были взяты Универсал и наиболее перспективное на тот момент оборудование, и результат превзошел ожидания. Даже сейчас оно не теряет актуальность без существенных модернизаций.

Это отличный вариант для домашней или ремонтной мастерской, а так же для вспомогательного производства. Его сильные стороны:

Компактность. Наибольший габарит – длина – менее семидесяти сантиметров, а масса менее сорока килограммов. Это позволяет разместить Универсал-2 в самых стесненных условиях.
Универсальность. Она определяется заданным функционалом и межцентровым расстоянием в 180 мм. На практике это оказывается совсем немало, и в него укладывается огромная номенклатура изделий.
Возможность работать, как со сталями, так и со сплавами других металлов, а так же с деревом и пластиком.
Простота управления. Если не требуется производить особо сложные или ответственные изделия, то достаточно общих навыков работы.
Отличная точность. Она находится на среднем уровне для всего класса токарно-винторезной техники.

Для обработки заготовки крепятся в типовом патроне или в центрах. Для пруткового материала так же предусмотрено отверстие в шпинделе.

Допустимые токарные операции:

Наружная проточка и внутренняя росточка. Конструкция позволяет работать, не только с цилиндрическими, но и с коническими и даже с фасонными поверхностями. Во многом сложность работ определяется квалификацией исполнителя.
Снятие фасок и подрезание торцов.
Сверление отверстий. Это вспомогательная функция, позволяющая сверлить отверстия, не меняя имеющуюся базу и не тратя лишнее время.
Отрезка.
Нарезание метрической резьбы. Для этого используется резец, который делает весь процесс производительнее и точнее.
Для работы используется недорогой ГОСТовский инструмент, но при необходимости можно поискать и более производительные и стойкие сменные пластины.

Перечисленные операции определяют значительную часть обработки, используемой в машиностроении. Они требуют специализированного инструмента и соблюдения режимов.

Электрооборудование токарного станка Универсал-3М. Общие сведения

По способу защиты от поражения электрическим током электрооборудование станка относится к классу I, т.е. имеет рабочую изоляцию, элемент для заземления и провод с заземляющей жилой для присоединения к источнику питания и заземлению.

Принципиальная электрическая схема станка приведена на рис.14, перечень элементов электрооборудования — в табл.4. Электроаппаратура расположена в отдельной коробке (см. рис.1, поз.6). Коробка закрыта крышкой. Крышка крепится двумя винтами, один винт находится в центре крышки под резиновым ковриком, другой крепит крышку к станине, обеспечивая заземление крышки.

Для чего используют станок ТШ 3М

Список работ, для которых востребован токарный станок ТШ3 — обширен и формируется его функциональными характеристиками. Оборудование способно решать задачи заточки и шлифовки, выполнять следующие основные операции (в скобках — краткий список примеров):

затачивать как рабочие инструменты (сверла, метчики), так и основные функциональные элементы узлов другого оборудования (резцы, фрезы);
проводить обточку как плоских, так и сложных металлических поверхностей (удаление заусенцев);
обрабатывать режущие кромки слесарных инструментов (зубила, ножи, стамески, ножницы);
проводить технологические операции (формирование равномерной фаски);
шлифовать как ровные, так и криволинейные поверхности.

Кроме перечисленного, при замене круга токарный станок ТШ 3 настольный способен проводить операции полировки.

Описание и назначение

Первая модель настольного токарного станка Универсал с двумя круглыми направляющими была разработана ЭНИМС и производился Московским станкостроительным заводом СтанкоКонструкция.

Первые Универсалы были с чугунной станиной и двумя цилиндрическими направляющими из прочной закалённой стали. Принцип создания этой конструкции заимствован у модели Unimat SL фирмы EMCO (Австрия), более 40 лет продававшая в год до 15 тысяч станков этой модели. В 1968 году появился токарно-винторезный станок Универсал-2, с двигателем небольшой мощности.

В 1975 году поведён Универсал-3 уже с одной направляющей большего диаметра вместо двух, диметром поменьше. Из-за сложного процесса настройки соосности шпинделя и задней бабки при возвращении на станину после демонтажа, переднюю бабку сделали несъёмной. Познакомимся ближе с моделью ТШ-3, представляющий всю линейку Универсалов.

Дополнительные принадлежности к настольному токарному станку ТН-1

Дополнительные принадлежности, входящие в комплект поставки служат для того, чтобы осуществлять с помощью несложных переналадок другие исполнения станка, токарно-центровое, фрезерно-сверлильное, шлифовальное, фуговальное, заточное, для работы лобзиком, для работы дисковой пилой, расточное.

Резцедержки

В комплект поставки входят две резцедержки

подвижная резцедержка
неподвижная резцедержка

С помощью подвижной резцедержки, смонтированной на каретке можно обрабатывать конусные поверхности и нарезать резьбы.

В каретке расположены два винта, которые с помощью сухарей крепят каретку к ползуну суппорта.

В общем случае каретка может быть установлена в любом из пазов ползуна суппорта в соответствии с требованиями наладки.

Для обработки конусных поверхностей каретку следует установить на ползуне так, чтобы первоначально нулевой штрих шкалы каретки совпадал с риской на левом торце ползуна. Такая установка осуществляется с помощью одного винта 5 в основании каретки, который вворачивается в специально предусмотренное для этой цели резьбовое отверстие, расположенное на верхней плоскости ползуна между двумя Т-образными пазами. Цена деления шкалы каретки 1

ВНИМАНИЕ! После разворота каретки на требуемый угол необходимо, во избежание аварии, надежно зафиксировать ее крепежным винтом, как было описано выше. Неподвижная резцедержка крепится к ползуну суппорта с помощью винта и сухарь, входящего в один из Т-образных пазов ползуна

Неподвижная резцедержка крепится к ползуну суппорта с помощью винта и сухарь, входящего в один из Т-образных пазов ползуна

Неподвижная резцедержка крепится к ползуну суппорта с помощью винта и сухарь, входящего в один из Т-образных пазов ползуна.

Задняя бабка

С помощью задней бабки можно производить обработку изделий в центрах.

При этом заднюю бабку устанавливают и фиксируют с учетом длины обрабатываемой детали. Один конец детали зажимают в каком либо приспособлении (трехкулачковый патрон, поводковый патрон) установленном на шпинделе, а второй конец детали поджимают центром (подвижным или НЕ подвижным) Поджим осуществляется перемещением пиноли 2 от маховика 5. После поджима пиноль зажимается сухарем 6.

Центр задней бабки может также служить для поджима других приспособлений входящих в комплект станка.

Цанговый зажим

Зажим состоит из втулки 1, цанги 3 и гайки 2.

Втулка с цангой вставляются в конусное отверстие шпинделя, а гайка наворачивается на шпиндель по резьбе. С помощью этой гайки в цанге, перемещающейся вдоль своей оси, зажимается заготовка или режущий инструмент, вставленные в ее внутреннее цилиндрическое отверстие.

Фрезерно-сверлильное устройство токарного станка ТН-1

Устройство представляет собой стойку 3, по направляющим которой перемещается стол 4. Перемещение осуществляется вращением маховичка 1 жестко связанного с ходовым винтом 2.

Заготовка крепится к столу прихватами 11 с помощью шпилек 10, гаек 9, винтов 8 и сухарей входящих в Т-образные пазы стола. Для того, чтобы наладить станок на фрезерные или сверлильные работы необходимо стойку закрепить на суппорте станка с помощью планок 6 и винтов 5, как это показано на рис. 16.

Токарные настольные станки серии Универсал

Первая модель настольного токарного станка Универсал с двумя круглыми направляющими была разработана организацией ЭНИМС (Экпериментальный научно-исследовательский институт металлорежущих станков). За основу был взят станок Unimat SL австрийской фирмы EMCO. За 40 лет продано свыше 600 тысяч станков.

Станок начал производиться серийно на предприятии Московский станкостроительный завод СтанкоКонструкция.

Во второй половине 80-х годов конструкция станка была значительно переработана: начиная с модели Универсал-3 вместо двух круглых направляющих появилась одна большего диаметра посередине станины и передняя бабка больше не отсоединялась от станины. Станок начали серийно выпускать сразу несколько заводов:

: , , , , Миниток (СКТ100-01, СКТ100-02, СКТ100-03).
Мичуринский завод Прогресс: ,
Орион СКТБ г. Нижний Новгород:
Пензенский приборостроительный завод (ФГУП ФНПЦ “ПО “Старт” им. M.B.Проценко”) г. Пенза: ТД-180, ТН-150

Универсал – станок токарный настольный многофункциональный. Назначение, область применения

Настольный токарный станок Универсал является станком класса «хобби», и предназначен для индивидуального (бытового) применения, т. е. по своим конструктивным особенностям и техническим характеристикам станок не предназначен для использования на производстве.

Токарный станок по металлу Универсал предназначен для обработки заготовок из металла, древесины, всех видов пластмассы методом точения.

Станок Универсал является настольным токарным станком и предназначается для всевозможных токарных работ:

проточка и расточка внешних и внутренних цилиндрических, фасонных и конических поверхностей
сверление отверстий, снятие фасок
растачивание отверстий
отрезка

Шпиндель токарного станка Универсал полая стальная деталь, с внутренним отверстием 10 мм для обработки пруткового материала, смонтирован на 2-х роликовых подшипниках в передней и задней опорах передней бабки.

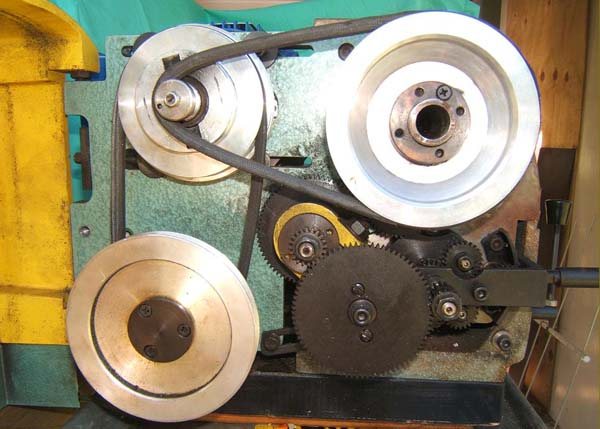

Шпиндель получает 10 скоростей вращения от электромотора мощностью 120 Вт через шкивный привод. 4-е скорости получаются перестановкой шкивных ремней между 4-х ступенчатыми шкивами электродвигателя и приемным шкивом шпинделя. Остальные скорости достигаются применением дополнительного (промежуточного) шкива.

Передний конец шпинделя станка Универсал имеет резьбу М20 для установки на шпиндель токарного или поводкового патрона (смотрите статью Токарные патроны).

На резьбовой конец шпинделя можно, также, установить цанговый зажим с различными внутренними отверстиями.

В сверлильном исполнении шпиндель может перемещаться вдоль своей оси на 25 мм с помощью ручки и пары: зубчатое колесо – зубчатая рейка. В токарном исполнении гильза шпинделя зажимается двумя винтами и не используется.

Суппорт с установленным на нем резцом перемещается по продольным направляющим на 160 мм и по поперечным – на 55 мм.

На станке Универсал нельзя нарезать резьбу резцом т.к. нет механической подачи суппорта – ходовой винт не соединен с приводом и суппорт перемещается только вручную.

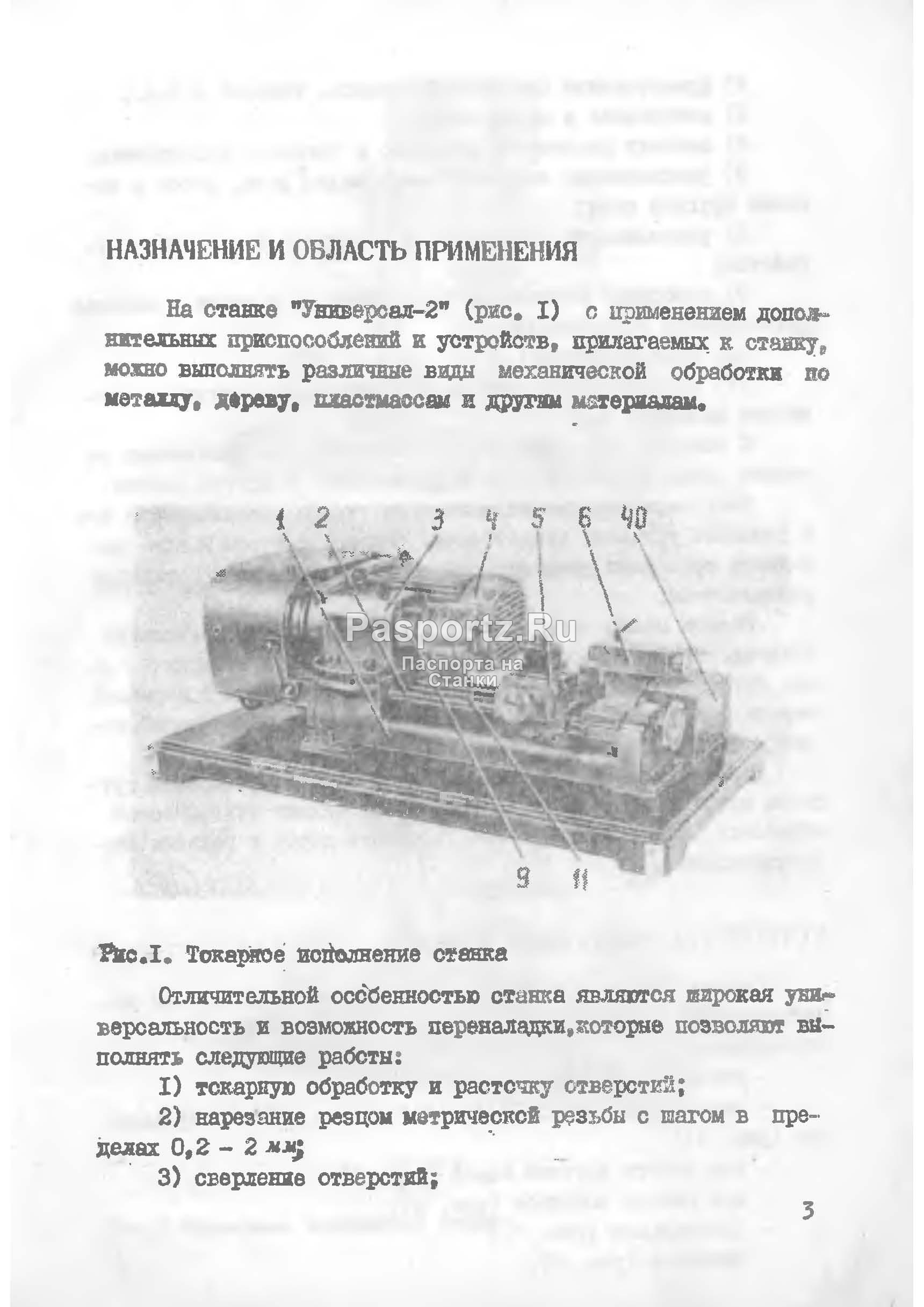

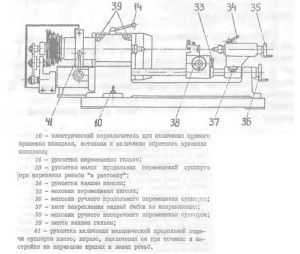

На станке “Универсал” (рис. 1) с применением дополнительных приспособлений и устройств, прилагаемых к станку, можно выполнять самые разнообразные виды механической обработки по металлу, дереву, пластмассам и другим материалам.

Отличительной особенностью станка является широкая универсальность и возможность переналадки с помощью приспособлений, которые позволяют выполнять следующие работы:

токарную обработку и расточку отверстий;
сверление отверстий
фрезерование плоскостей, выемок, канавок и т.д.
шлифование и полирование
заточку различного режущего и бытового инструмента
распиливание листового материала, реек, досок с помощью круглой пилы
распиливание по контуру с помощью лобзикового устройства
навивку пружин
нарезку резьбы плашками и метчиками с ручным вращением шпинделя к др

Станок работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Станок “Универсал” при переналадке и установке дополнительных приспособлений может иметь следующие основные исполнения:

токарное исполнение (рис.1);
сверлильное, фрезерное и шлифовальное (рис.2)
для работы круглой пилой по дереву (рис.3)
для работы лобзиком по дереву (рис.4)
заточное

В настоящее время токарный станок Универсал снят с производства и больше не выпускается. Вместо него выпускается более совершенный токарный настольный станок .

Токарные настольные станки серии Универсал

Первая модель настольного токарного станка Универсал с двумя круглыми направляющими была разработана организацией ЭНИМС (Экпериментальный научно-исследовательский институт металлорежущих станков). За основу был взят станок Unimat SL австрийской фирмы EMCO (За 40 лет продано свыше 600 тысяч станков этой модели).

Токарный станок Универсал производился серийно на предприятии Московский станкостроительный завод СтанкоКонструкция.

С 1968 года завод СтанкоКонструкция начал производить токарно-винторезный настольный станок Универсал-2 – значительно усовершенствованный станок Универсал.

: , , , , Миниток (СКТ100-01, СКТ100-02, СКТ100-03).
Мичуринский завод Прогресс: ,
Орион СКТБ г. Нижний Новгород:
Пензенский приборостроительный завод (ФГУП ФНПЦ “ПО “Старт” им. M.B.Проценко”) г. Пенза: ТД-180, ТН-150

Стандартный комплект поставки

станок Приобретая, покупатель вместе с ним получает принадлежности различные и инструменты.

Принадлежности

Токарные:

Трехкулачковый Обратные.
патрон кулачки к патрону.

Дополнительные:

Дисковая площадкой с пила для нее.
Стол для Лобзик.
фрезерования с опорой для листового материала.
диск Абразивный с оправкой для установки.
Цилиндрический столом со рубанок.
Сверлильный патрон.
Цанговый зажим.

Ключ

Инструмент к токарному патрону.
Ключ к сверлильному Торцовые.
патрону и рожковые гаечные ключи.
Пилки Сверло.
лобзика Ø 6 мм.
Фреза торцевая Ø 6 мм.
Резцы стальные.
победитовой с Резцы напайкой.
Пила дисковая.
Ключи s7, s8 (Перечень).

Технические характеристики оборудования

Согласно паспортным данным токарный настольный станок имеет хорошие эксплуатационные характеристики. Они обусловлены профессиональным подходом к созданию конструкции. Но несмотря на это производственное объединение отказалось от выпуска подобных моделей, поставив приоритетом изготовление узкоспециализированных станков.

Общая масса оборудования составляет 17 кг. При этом габариты станка не превышают размеров 66,5*35,2*22,7 см. Эта конструкция предназначена для монтажа на рабочий стол. В ней не предусмотрены механизмы регулировки уровня

Поэтому при монтаже следует уделить внимание ровной плоскости стола

Станок Универсал-2 имеет следующие технические параметры:

максимальный диаметр заготовки. Над станиной – 12,5 см, над суппортом – 6 см;
длина заготовки не должна превышать 18 см;
диаметр сверления при обработке стальных поверхностей – до 6 мм;
высота изделия при монтаже под сверлом – до 10 см;
высота резца не может быть более 8 мм;
габаритные размеры стола. При работе с круглой пилой – 18*18 см. Во время фрезерования – 9*16 см;
максимальная толщина материала при распиловке – 15 мм;
допустимая ширина строгания – 3 см;
смещение суппорта. В продольном направлении – 16 см, в поперечном – 6 см.

Для обеспечения главного привода в станке есть электродвигатель мощностью 0,25 кВт. Частота вращения составляет 2600 об/мин. В конструкции предусмотрена возможность формирования метрической резьбы. Пределы ее шагов составляют от 0,2 до 2 мм.

С примеров запуска и обслуживания станка можно ознакомиться в этом видеоматериале:

Технические характеристики станка Универсал-3

Наименование параметра	Универсал	Универсал-2	Универсал-3	Универсал-3м
Основные параметры станка
Наибольший диаметр заготовки над станиной, мм	100	125	150	150
Наибольший диаметр заготовки над суппортом, мм	50	60	90	90
Наибольшая длина заготовки в центрах (РМЦ), мм	150	180	250	250
Рекомендуемая глубина точения за один проход, мм
Максимальная глубина точения за один проход, мм
Максимальный размер державки резца, мм	8 х 8	8 х 8	8 х 8	8 х 8
Наибольший диаметр сверления по стали, мм	6	6	6	6
Передняя бабка. Шпиндель
Диаметр сквозного отверстия в шпинделе, мм	10	10	15	15
Присоединение патрона к шпинделю	М20	М20	М27х2	М27х2
Размер конуса шпинделя	Морзе №1	Морзе №2	Морзе №2	Морзе №2
Число ступеней частот прямого вращения шпинделя	10	11	9	9
Частота прямого вращения шпинделя, об/мин	160..2890	140..3000	200..3200	200..3200
Диаметр токарного патрона, мм	80	80	80	80
Ход гильзы передней бабки, мм	25	30	—	—
Суппорт (поперечный ползун). Подачи
Наибольшее продольное перемещение каретки суппорта, мм	160	160	215	215
Перемещение суппорта продольное на одно деление лимба, мм			0,05	0,05
Наибольшее поперечное перемещение суппорта, мм	55	60	90	90
Перемещение суппорта поперечное на одно деление лимба, мм			0,05	0,05
Наибольшее перемещение резцовых салазок (верхний суппорт, составной ползун), мм	—	—
Цена деления шкалы поворота резцовых салазок, град	—	—	1	1
Пределы продольных рабочих подач суппорта, мм/об	—	0,05..0,175	0,05..0,175	0,05..0,175
Пределы шагов нарезаемых резьб метрических, мм	—	0,2..2	0,2..2,5	0,2..2,5
Задняя бабка
Наибольшее перемещение пиноли, мм	20	20	30	30
Конус задней бабки	Морзе 1	Морзе 1	Морзе 1	Морзе 2
Электрооборудование
Номинальное напряжение питания, В	220 В 50 Гц

Покажем вам покупку, которая поможет решить важный вопрос. Годом ранее был приобретен токарный станок производства КНР. Он имел некоторую проблему. Не было возможности корректировать скорость оборотов шпинделя. Поэтому внесли корректировки в конструктивное исполнение станка.

Для этого был куплен преобразователь частоты . С помощью него можно менять частоту тока, направляемого в двигательную установку станка. Устройство функционирует от сети однофазного типа с напряжением 220 вольт, а подает на двигатель три фазы по 220 вольт. Преобразователь на 220 вольт имеет большое число клавиш управления. Как функционирует частотник? Он способен с помощью пульта и выключателей осуществлять реверс, запускать и отключать установку, корректировать скорость оборотов двигательного агрегата.

Настройка преобразователя частоты

Проведя первую настройку, у нас есть возможность простого запуска двигательной установки токарного станка в настольном исполнении. Запуск осуществляется при частоте 10 герц. Используя переменный транзистор, есть возможность менять скорость оборотов двигательной установки за счет повышения частоты тока до 400 герц.
Чтобы поменять направление вращения двигательного устройства токарного станка с помощью преобразователя, следует включить устройство. Включаем тумблер, изменяющий вращение крутящего момента двигательной установки. При этом, движок начал вращаться в обратном направлении.
Теперь приступим к рассмотрению возможности оборотов движка токарного станка в настольном исполнении за счёт тумблеров, не пользуясь реостатом. С этой целью, лишь включаются и выключаются необходимые скорости. При переводе частотника в режим «включено», устройство генерирует 10 герц. Настройка тумблеров произведена таким образом, что при их запуске величина частоты тока повышается на 5 герц. В итоге, мы способны корректировать скорости оборотов шпинделя станка за счет частотника без механической трансмиссии.

Условия работы преобразователя для токарного станка

Преобразователь способен функционировать в обширных температурных интервалах от +35 до -20 градусов. Но, следует иметь в виду, что подбор преобразователя осуществляется не по мощности, а в соответствии с током двигательной установки.
Если шпиндель работает на небольших оборотах, то следует монтировать дополнительные охлаждающие элементы на двигатель, потому что штатный вентилятор не осилит нагрузку. Для сохранения необходимого момента кручения на небольших оборотах, используется ускорение векторного типа.
На электрический двигатель устанавливается энкодер, производится регулировка в закрытом контуре, стабильно поддерживается момент кручения. Время от времени, на предприятии на токарные станки ставят асинхронники с энкодером.

Обзор токарного станка Универсал-2: виды основных функций и характеристики

Московский завод «Станкоконструкция» занимается выпуском специального оборудования для работы в домашних условиях. Особой популярностью пользуются модели станков Универсал-2. Благодаря своей конструкции они могут выполнять большой спектр работы по обработке металлических, деревянных и полимерных заготовок.

Виды функций станка и его конструкция

Главной особенностью конструкции станка является функция изменения положений шпиндельной части относительно станины. Это дает возможность помимо стандартных токарных операций выполнять и ряд других на этом оборудовании.

Это осуществляется с помощью простых переналадок. Для этого необходимо детально изучить конструкцию и технические характеристики оборудования. Подобная универсальность влияет на параметры обработки материалов.

На первый взгляд, компоновка станка стандартная. На станине размещаются салазки, передняя и задняя бабки, а также привод с коробкой передач. Но для повышения функциональности предусмотрена возможность изменения положения блока со шпинделем и силовой установкой. После его поворота на 90° на станке можно выполнять сверлений и фрезерования.

Перечень операций, выполняемых на настольном токарном станке после его модификации:

токарные работы;
сверлильные и шлифовальные;
обработка лобзиком и круглой пилой;
фугование деревянных заготовок;
заточные операции.

Преобразование конструкции для выполнения этих функций не предоставит большой сложности. Так, для сверления достаточно раскрутить монтажные винты, расположенные на защитной крышке шпинделя и главного привода. Затем на станину устанавливается вертикальная опора. На нее монтируется блок с электродвигателем и остальными компонентами.

В стандартную комплектацию оборудования входят необходимый перечень дополнительных элементов для выполнения вышеописанных операций. Их наличие следует проверять перед покупкой станка. В особенности это касается приобретения моделей б/у.

Технические характеристики оборудования

Поэтому при монтаже следует уделить внимание ровной плоскости стола

Станок Универсал-2 имеет следующие технические параметры:

максимальный диаметр заготовки. Над станиной – 12,5 см, над суппортом – 6 см;
длина заготовки не должна превышать 18 см;
диаметр сверления при обработке стальных поверхностей – до 6 мм;
высота изделия при монтаже под сверлом – до 10 см;
высота резца не может быть более 8 мм;
габаритные размеры стола. При работе с круглой пилой – 18*18 см. Во время фрезерования – 9*16 см;
максимальная толщина материала при распиловке – 15 мм;
допустимая ширина строгания – 3 см;
смещение суппорта. В продольном направлении – 16 см, в поперечном – 6 см.

С примеров запуска и обслуживания станка можно ознакомиться в этом видеоматериале:

Конструкция и принцип работы

Рассмотрим конструкцию на примере одного из популярных и массовых универсальных токарно-винторезных станков 1К62 (рис. 2). Разработан был этот станок в 1954 Московским станкостроительным заводом в году и до сих пор выпускается с небольшими модификациями. Универсальный станок 1К62 оказался настолько удачным, что по его образу и подобию выпускались аналогичные станки на многих станкостроительных предприятиях. Также похожие конструкции параллельно разрабатывались зарубежными предприятиями независимо от отечественных производителей.

Рисунок 2. Схема универсального токарного станка 1К62.

Основанием станка, на котором закрепляются остальные узлы и элементы, называется станина (4).

В передней части станка располагается так называемая передняя бабка (1) со шпинделем (14) в качестве основного рабочего органа. В передней бабке имеется коробка скоростей (13), которая предназначена для изменения скорости вращения шпинделя.

Коробка передач (10) служат для передачи вращательного движения на суппорт при помощи ходового винта. Работает в непосредственной связке со шпинделем (рис. 3).

Рисунок 3. Шпиндель универсального токарного станка.

Ходовой винт (7) служит для выставления определенной скорости подачи в процессе нарезания резьбы. Ходовой валик (8) предназначен для обработки других поверхностей, не связанных с нарезанием резьбы.

В фартуке (6) происходит преобразование вращения ходового винта (рис.4) или валика в поступательное движение суппорта (2).

Рисунок 4. Примеры ходовых винтов.

В суппорте закрепляется металлорежущий инструмент и производится подача к обрабатываемой детали. Суппорт имеет возможность закрепления в нем одновременно четырех различных резцов, которые можно быстро сменить поворотом каретки (рис. 5). Резцовая каретка на некоторых модификациях имеет несколько степеней свободы, что позволяет выполнять обработку недоступных для стандартных токарных станков поверхностей. Перемещается суппорт на так называемых салазках.

Рисунок 5. Резцовая каретка.

Задняя бабка (3) имеет пиноль (рис. 6) для монтажа приспособления, поддерживающего обрабатываемую деталь, или установки стержневого инструмента (развертки, сверла, зенкера и др.), при помощи которого производится сверление или обработка осевого отверстия в заготовке.

Рисунок 6. Пиноль.

Станина устанавливается на тумбах (5) и (9). Тумбы играют роль подставок и имеют ряд настроек, которые позволяют выставить станок в горизонтальное положение даже на неровной поверхности.

Гитара сменных шестерен (11) в совокупности с коробкой скоростей предназначена для регулировки передаточных чисел и изменения соотношения между скоростью вращения шпинделя и скоростью подачи инструмента.

Блок электроаппаратуры (12) включает в себя электродвигатель, управляющую, контрольную и предохранительную электроаппаратуру.

Токарный станок Универсал-3

Конструкция третьей модели Универсала была получена путем модернизации первой. При этом в устройство базового изделия был внесен ряд существенных изменений. Шпиндельная бабка стала сниматься со станины не так легко, как раньше. Пара цилиндрических направляющих была заменена одной несколько большего диаметра. Изменилась также мощность двигателя и габаритно-массовые параметры изделия.

При этом станок получил возможность обработки деталей большего размера. Возросла также и скорость резания. Для удобства работы новая модель получила возможность изменять направление движения суппорта без остановки и смены направления вращения вала шпинделя.

Назначение и область применения

Станок Универсал 3 способен делать те же операции что и его предшественник. Он тоже может наряду с токарной обработкой после несложной переналадки сверлить, зенковать, фрезеровать и шлифовать плоские поверхности. Так же как все станки этой линейки он не годится для работы на производстве, потому что не рассчитан на длительную ежедневную эксплуатацию.

Подобное оборудование создается для периодического использования с небольшой нагрузкой. Это может быть реализация проектов домашнего творчества или служба вспомогательным оснащением небольшой мастерской.

Конструкция и общий вид станка

По внешнему виду и устройству станок за исключением некоторых моментов очень похож на своего предшественника. Расположение его основных узлов также не отличается оригинальностью. Наиболее заметным отличием, сразу бросающимся в глаза, является единственная продольная направляющая довольно большого диаметра. Если встать лицом к маховичку поперечного перемещения суппорта, то, аналогично предыдущим моделям слева будет шпиндельная, а справа упорная бабка.

Существенным отличием от второй модели является то, что для выполнения шлифования или фрезерования переднюю бабку не нужно переставлять на дополнительную направляющую. Так как эти операции делают, перемещая заготовку не в горизонтальной, а в вертикальной плоскости.

Габариты рабочего пространства токарного станка

При работе над конструкцией было решено увеличить его рабочее пространство. Поэтому размеры и масса настольной модели тоже получились несколько больше, чем у первых Универсалов. Длина его была увеличена на 10, ширина – 58, а высота – 53 мм. Зато ему стала доступна обработка заготовки Ø до 150 мм. Длина же болванки, обтачиваемой в центрах, увеличилась до 250 мм.

Чтобы обеспечить возможность резания заготовок большего диаметра была увеличена мощность двигателя главного движения. На различные экземпляры этого станка устанавливаются электродвигатели мощностью от 370 до 550 Вт.
