Вальцовка листового металла и изготовление вальцов своими руками

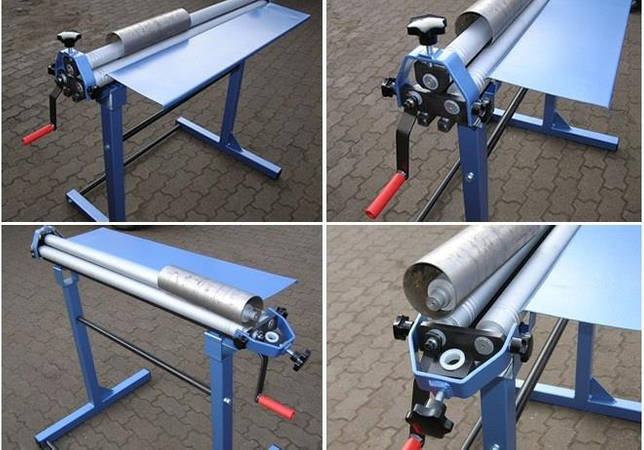

Вальцы для листового металла или вальцовый листогиб

Этот тип листогиба может иметь три типа привода:

• ручной;
• гидравлический;
• электрический.

Своими руками делают вальцы для листового металла с ручным или электрическим приводом. В ручных ставят 3 вала, в электрических их может быть 3-4, но обычно тоже три.

Для этого станка нужна хорошая надежная основа. Это может быть отдельная станина или какой-то верстак или стол. Основа конструкции — валки. Их делают одинакового размера. Два нижних устанавливаются стационарно, верхний — подвижно, так, чтобы в нижней позиции он располагался между вальцами. За счет изменения расстояния между нижними вальцами и верхним изменяется радиус кривизны.

Приводят в движение станок при помощи ручки, которая приделана к одному из валов. Далее крутящий момент передается на другие катки через звездочки. Их подбирают так, чтобы скорость вращения была одинаковой.

Если предполагается на оборудовании изготавливать трубы, верхний каток с одной стороны делают съемным, с системой быстрой фиксации. Свернув лист в трубу, его по-другому не вытащить.

Ротационная гибка листового и широкополосного металла востребована в производственной деятельности и мелких компаний, и ремонтных мастерских. Вальцы своими руками смогут изготовить даже домашние умельцы, сэкономив при этом на приобретении аналогичного промышленного оборудования.

В процессе деформировании металла на машинах ротационного действия (какими и являются вальцы) основное деформирующее усилие прикладывается не одновременно ко всей поверхности заготовки, а постепенно, по мере того, как в очаг деформации вовлекаются все новые объемы металла. В результате усилие значительно уменьшается, а некоторое снижение производительности гибки в большинстве случаев некритично. Кроме того, сам принцип работы листогибочных вальцев настолько прост, что для самостоятельного изготовления не потребуется существенных затрат труда и исходных материалов.

Последовательность операций листовой вальцовки заключается в следующем:

1. Исходную заготовку (лист или широкая полоса) заправляют в начальный зазор между рабочими валками.
2. Опускают подвижный валок до надежного прижима заготовки к нижним валкам.
3. Проворачивая подвижный валок, изгибают заготовку. Количество оборотов инструмента может быть разным — все зависит от ровности поверхности заготовки.
4. Когда нужное качество гибки достигнуто, деталь извлекают из валков.

Таким способом можно получать продукцию типа цилиндров и конических деталей, производить правку полос и т.д. Усилие ротационной вальцовки невелико, поскольку трение в ходе штамповки минимально, и необходимо лишь для фиксирования заготовки в валках. Более существенен крутящий момент, но и его значения относительно малы. Они определяются только величиной плеча приложения усилия. Более заметно на усилие процесса влияют физико–механические характеристики материала, и его толщина (для толстолистовых заготовок резко возрастает момент сопротивления сечения). Поэтому ротационная вальцовка выгодна для малоуглеродистой стали толщиной не более 4 мм, жести, алюминия и других высокопластичных металлов и сплавов.

Используемое оборудование

Оборудование, которое используется для вальцевания, отличается не только своей универсальностью, но и простотой конструкции, поэтому его несложно изготовить своими руками. Конечно, самодельные станки для вальцевания оптимально подходят для домашнего использования, а для оснащения производственного цеха, где нагрузка на такое оборудование достаточно велика, лучше всего приобретать серийные модели вальцов, представленные на современном рынке в большом разнообразии.

Как серийные, так и самодельные модели станков, при помощи которых осуществляется вальцевание, работают по принципу обкатки листового материала вокруг основного валка, расположенного сверху. В таком процессе принимают участие и боковые валки, которые можно перемещать, регулируя тем самым диаметр формируемой обечайки.

Валки этого станка вращаются вручную, а приближение верхнего ролика производится с помощью двух рукояток

Важными характеристиками вальцов является радиус их рабочих элементов – валков, а также наибольшая толщина и ширина обрабатываемой детали. Радиус валков, в частности, оказывает влияние на такой параметр, как минимальный радиус изгиба заготовки. Чем валки больше в своем диаметре, тем, соответственно, больше значение минимального радиуса изгиба заготовки из листового металла. На величину минимального радиуса изгиба также оказывает влияние и толщина самого листа. Как правило, для вальцов минимальный радиус изгиба листовой заготовки должен быть 5-10-кратным ее толщине.

С учетом высоких нагрузок, которые испытывают в процессе работы валки, для их изготовления используют только высокопрочную сталь, что позволяет значительно улучшить их эксплуатационные характеристики. По количеству рабочих элементов различают двух-, трех- и четырехвалковые станки, причем наиболее популярными являются два последних вида.

Основные различия между 3-х и 4-х валковыми станками

Вальцы листогибочные 3-х валковые, рабочие элементы которых могут располагаться симметрично и ассиметрично, хотя и отличаются приемлемой ценой, обладают такими недостатками, как:

• невысокая скорость вальцевания (не более 5 м/мин);
• сложность выполнения обработки заготовок толщиной менее 6 мм, которые могут просто проскальзывать между валками;
• отсутствие точных координат у точки зажима обрабатываемого изделия.

Всех подобных недостатков лишены вальцы, на которых установлен дополнительный – четвертый – вал. За счет надежного зажима листовая заготовка из металла в процессе обработки не проскальзывает между валками. При этом обеспечивается высокая скорость вальцевания – 6 м/мин и более.

Станок с 4-х валками способен изготавливать, помимо цилиндрических, овальные и полицентрические заготовки

Вальцы данного типа, как правило, оснащаются автоматизированными системами управления, что положительно сказывается не только на их производительности, но и на точности выполняемой обработки. Большим и, пожалуй, единственным минусом такого устройства является его высокая стоимость.

Как выбрать типоразмер вальцев

Основными исходными данными для выбора являются:

1. Толщина металла. Например, для гибки сравнительно тонкого (до 10…12 мм) листа следует принимать вальцы с симметричным расположением валков, в то время, как вальцы ассиметричного типа способны изгибать листы толщиной до 60 мм.
2. Ширина листа. Стандартно изготавливаемые модели рассчитаны на гибку листов шириной до 4000 мм.
3. Требуемая скорость гибки. На вальцах она находится в пределах 3…8 м/мин (меньшие значения соответствуют машинам, которые работают с толстолистовым прокатом).
4. Точность гибки, которая выражается в прогибе валка по д нагрузкой, и не должна превышать 0,1% от ширины деформируемого листа.

Решающим является выбор вальцев по значениям крутящего момента и усилия гибки. При этом учитывается как деформирующий фактор – преодоление сопротивление металла деформированию, так и преодоление сил трения между рабочими валками.

Крутящий момент гибки связан с мощностью привода соотношением

М = 500NDη/v,

где:

• N – номинальная мощность электродвигателя, кВт;
• D — диаметр верхнего валка (если валок – ступенчатый, то в расчёт принимают среднее значение данного параметра), мм;
• η = 0,92…0,96 – КПД привода (меньшие значения соответствуют варианту размещения валков в подшипниках качения);
• v – наибольшая окружная скорость вращения валков, м/с.

Определив развиваемое машиной значение крутящего момента, сравнивают полученный результат с требуемым для данных условий, после чего устанавливают пригодность оборудования к выполнению необходимой операции.

Классификация вальцов по типу привода

По типу главного привода оборудование для вальцевания листовых металлических материалов подразделяется на:

• станки с ручным приводом;
• оборудование с приводом от электродвигателя;
• гидравлические станки.

Вальцы с ручным приводом конструкционно просты, не требуют для размещения и работы большой производственной площади, имеют невысокую стоимость. Такое оборудование малопроизводительно и может использоваться для формирования заготовок с фасонной поверхностью из металлов толщиной не более 2 мм. Имеются также ограничения по длине формируемых изделий. Распространение ручные вальцы получили в условиях небольших мастерских и ремонтных цехов.

Значительно большей производительностью и промышленной эффективностью обладает вальцовочное оборудование, привод рабочих органов которого осуществляется электродвигателем. На электромеханических станках могут обрабатываться заготовки из цветных и стальных сплавов длиной до 3000 мм и толщиной, превышающей 10 мм.

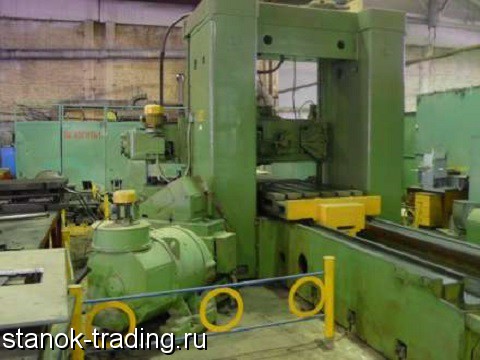

Вальцовочные станки с гидравлическим приводом представляют самый мощный сегмент из всего многообразия листогибочного оборудования. Толщина обрабатываемых такими вальцами заготовок может достигать 200 мм, а длина – 12000 мм.

Станки, предназначенные для обработки металлов вальцеванием, в большинстве своем комплектуются дополнительным оборудованием для доставки заготовок в зону обработки и их ориентировании.

Разновидности оборудования для вальцевания

Компания Ostas Machinery производит различные виды вальцовочных станков, основными параметрами которого при выборе являются:

• Предельная толщина обрабатываемых заготовок;
• Возможные радиусы изгиба;
• Производительность станка;
• Максимальные размеры листа.

Кроме того, важным параметром является тип привода, обеспечивающего механическое усилие на материал. По данному признаку оснастка распределяется на такие виды:

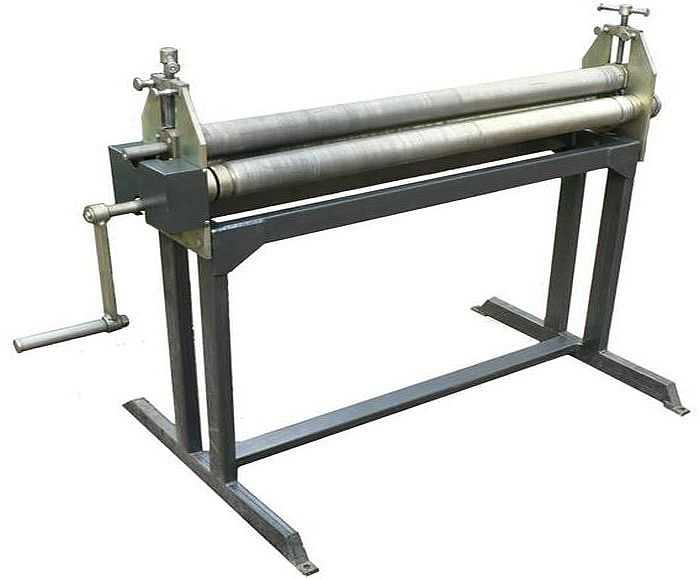

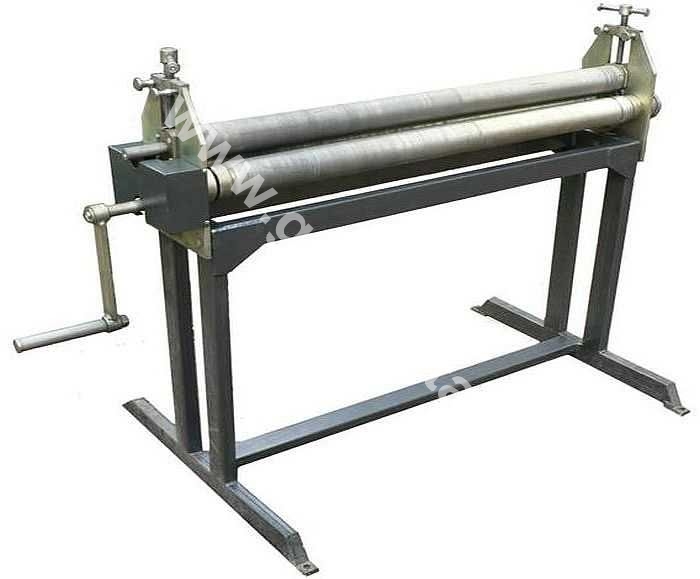

– Вальцы ручные Ostas приводятся в действие вращением рукояти персоналом – предназначены для использования в гаражных условиях, а также частных мастерских, где предельная толщина достигает 1 мм;

Ручные вальцы Ostas подразделяются на серию S и SB

Cерии S – это ручные станки, отличающиеся ассиметричным расположением валов. Эти станки предназначены для производства металлических обечаек/цилиндрических заготовок, при условии, что толщина металлопроката равна от 1 до 2 мм

Серии SB – этот вид станков обладает ассиметричным расположением валов и используются для производства металлических изделий из металла, толщина может достигать от 1,5 до 3 мм., с шириной листа 1070-2070 мм.

Вальцы электромеханические Ostas

Снабжены электродвигателем с редуктором, на валу которого и расположен подающий механизм. Являются наиболее распространенным вариантом оборудования, поскольку обеспечивают достаточную производительность, имеют весьма скромные габариты, могут обрабатывать листовой металл толщиной в среднем до 4-5 мм (в зависимости от мощности электропривода);

В линейке Вальцев Ostas входят вальцы четырех серий, каждая из которых отличается индивидуальным набором технических характеристик:

Вальцы Ostas SM – предназначены для гибки металлических листов толщиной 0,8-2мм., с длиной рабочей поверхности от 1050 до 2070;

Вальцы Ostas SBM – осуществляют гибку заготовок толщиной 1,5-3 мм., шириной от 1050 до 2070 мм.;

Вальцы Ostas ORM – придают листовому металлу нужную форму при толщине 2,5-10 мм., при этом длина рабочей поверхности составляет от 1070 до 2570 мм.;

Вальцы Ostas SMR-S – подходят для прокатки заготовок толщиной 3-10 мм., шириной от 1070 до 3070 мм.

– Вальцы гидравлические Ostas относятся к высокопроизводительному промышленному оборудования для обработки металла давлением. Используются такие станки для изгибания даже бронелистов с толщиной более 10 мм, поскольку значительное усилие на вальцы передается гидравлическим приводом с огромным усилием.

Гидравлические вальцы Ostas делятся на два основных типа:

3R–OHS – трехвалковые станки Ostas могут производить гибку материала толщиной от 6 до 60 мм., с рабочей длиной от 2070 до 4100 мм. Гибка листового металла осуществляется с помощью стальных валков, расположенных в форме пирамиды.

4R–OHS – четырехвалковые станки Ostas могут производить гибку материала толщиной от 6 до 85 мм., с рабочей длиной от 1570 до 6100 мм. Основным отличием данных моделей является возможность получения готового цилиндра за одну прокатку заготовки. Подгибка по обоим краям заготовки может выполняться перед прокаткой изделия или в начале проката с одной стороны, а в конце проката – с другой. При подгибке край листа закрепляется между двумя центральными валами, а затем лист оборачивается вокруг верхнего вала третьим боковым валком.

Изготовление станка своими руками

Естественно, собрать станок своими руками будет весьма затратно в плане времени и нагрузки, но если вы планируете его применять для мелких ремонтов, то самодельная сборка будет более экономичным вариантом, чем заводская модель, стоимостью от 20 тысяч рублей и выше.

При самостоятельной сборке вальцов не допускайте таких ошибок:

• не допускайте появления трещин на металлическом профиле;
• не допускайте сжатия и растяжки поверхности в точке нагрузки на конструктивную часть;
• не сжимайте и не деформируйте детали перед работой.

Перед тем как приступить к работе, приготовьте чертеж проекта, материалы и детали. Этапы работы будут следующими:

• смонтируйте основную станину на основе изогнутого профиля или трубного каркаса;
• возьмите П-образный профиль в качестве вертикальной опоры и вверху его открытой части поставьте деформирующий элемент механизма, закрепив струбциной с резьбой. Внизу опору нужно крепить под станиной;
• для сборки механизма применяйте передаточную цепь;
• после установки ее на звездочки, натяните цепь, проверьте ход и устанавливайте ручку подачи;
• для изготовления вальцов лучше брать закаленную сталь;
• в валковом станке продумайте радиальную регулировку для смены размера зазора между валками;
• прикрепите вальцы к станинам подшипниками качения.

Вот изделие и готово. Как видите, вальцы можно приобрести в готовом виде, или сделать своими руками, имея на руках требуемый инструментарий, чертежи, и, обладая нужными навыками.

Распечатать

Это интересно: Самодельный токарный станок по металлу своими руками: чертежи, фото, видео

Конструкция механизма и принцип действия

Основной деталью как заводских, так и собственноручно изготовленных вальцовых станков считается тяжелая станина, выполняющая роль основания. Обычно ее изготавливают из чугуна или листа стали большой толщины. На эту мощную станину и прикрепляется орган станка, включающий в себя от двух до девяти валков.

Эти вальцы также в некоторых устройствах оснащены специальной канавкой, позволяющей гнуть не только металлические листы, но и использовать для вальцовки труб и прутов.

Вальцы бывают:

1. Металлические полированные.
2. Обрезиненные.

Технологические возможности работы вальцового станка определяются его конструктивными особенностями, в частности:

• ширина металлолиста;
• поперечники вальцов, от которых напрямую зависит радиус изготовляемой детали;
• толщина самого металла;
• расстояние между валами (вымеряется максимальное);
• изготовление элементов конусовидной формы.

Кроме вышеперечисленных, есть еще множество факторов, от которых зависит производительность машин для вальцевания и удобство в их использовании.

Трубы на валковой машине изготовляются достаточно просто:

1. Первым делом подготовленный металлический лист зажимается специальной рукояткой между валами (средним и крайним);
2. После этого с помощью третьего валка к нему прижимается заготовка;
3. Затем специалист запускает электрический двигатель, или же собственноручно вращает валки.

Весь процесс работы состоит в том, что металлический лист, проходя с обозначенной скоростью через валы, сгибается под необходимыми валами.

Для изготовления труб из желоба собственноручно достаточно будет приобрести вальцовой станок для ручной работы. Но необходимость данного рода покупки отпадет, если смастерить такое устройство своими руками.

Ювелирные вальцы своими руками

Вальцы для ювелирных работ выполняются таким образом:

1. При помощи токарного станка выточите два вала. Для этого лучше подойдет легированная сталь Шх15.
2. Обработайте на фрезерном станке держатели для вальцов, они могут быть из не каленной стали. Внутрь вставьте прокладки из латуни или бронзы для хорошего скольжения валков.
3. Токарный и зубофрезерный станки помогут вам выточить и закалить шестеренки, которые необходимы для передачи вращения от рукоятки к вальцам. Для шестеренок подойдет углеродистая сталь Х12.
4. Комплект ювелирных вальцов готов. В конце необходимо зачистить все детали, отполировать их и собрать.

Как изготовить алюминиевую деталь

Изготовление литого алюминиевого шкива пройдет существенно сложнее, но прочность и долговечность такой детали будут намного выше. Следует очень внимательно подходить к каждому шагу, точно соблюдать размеры, следовать рекомендациям.

В качестве сырья будет использован кусок алюминия. Понадобится также:

• плавильный тигель, стальной или керамический;
• муфельная или индукционная печь;
• мелкий песок, глина для формовочной смеси;
• пенопласт для модели.

Последовательность операций следующая:

подготовить формовочную смесь из глины, воды и песка;
вырезать ножом из плотного пенопласта точную модель будущего шкива;
наполнить сделанную из листового металла или досок форму смесью до половины, утрамбовать;
положить модель, покрыть смесью, снова утрамбовать; оставив отверстие для выхода литейных газов;
расплавить в тигле алюминий, осторожно вылить его в отверстие;
после остывания отливки очистить ее от остатков смеси, сточить литник, отшлифовать.

Такую деталь можно крепить на валу шпоночным либо шлицевым соединением. Он будет сидеть намного прочнее, сможет передавать значительно большие крутящий момент и скорость вращения.

Трехвалковый листогиб электромеханический серии MRB

Продажа трехвалкового листогиба механического серии DURMA серии MRB производится при 100% предоплате при наличии оборудования на складе и 50% предоплате при запуске станка в производство и оплате оставшихся 50% после сообщения о его готовности к отгрузке. Возможно другое процентное соотношение и другой порядок оплаты, согласованный со специалистом отдела продаж нашего предприятия и прописанный в Договоре поставки. Доставка оборудования производится автомобильным и железнодорожным транспортом компаний-перевозчиков ООО «Деловые Линии», ООО «ПЭК», «Байкал-Сервис», ООО «Желдорэкспедиция» и другими, сторонними перевозчиками посредством транспортно-логистических компаниий, а также транспортом Покупателя или нашей компании. Расходы по транспортировке груза оплачивает Покупатель, если иное не оговаривается и не указывается в Договоре поставки. Гарантия на трехвалковый листогиб механический серии DURMA серии MRB — 12 мес. Предприятие-производитель оставляет за собой право на изменение стандартной комплектации и места производства оборудования без уведомления!

Обращаем Ваше внимание на то, что цены, указанные у нас на сайте, не являются публичной офертой, а стоимость оборудования уточняйте у наших менеджеров по продажам!

Если Вам необходимо купить Трехвалковый листогиб электромеханический серии MRB звоните по телефонам:

в Москве +7 (499) 372-31-73 в Санкт-Петербурге в Минске +375 (17) 246-40-09 в Екатеринбурге в Новосибирске +7 (383) 284-08-84 в Челябинске +7 (351) 951-00-26 в Тюмени +7 (3452) 514-886

в Нижнем Новгороде +7 (831) 218-06-78 в Самаре в Перми в Ростове-на-Дону в Воронеже +7 (473) 202-33-64 в Красноярске +7

в Нур-Султане ;

в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер.

В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Трехвалковый листогиб электромеханический серии MRB звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта — мы сами Вам перезвоним.

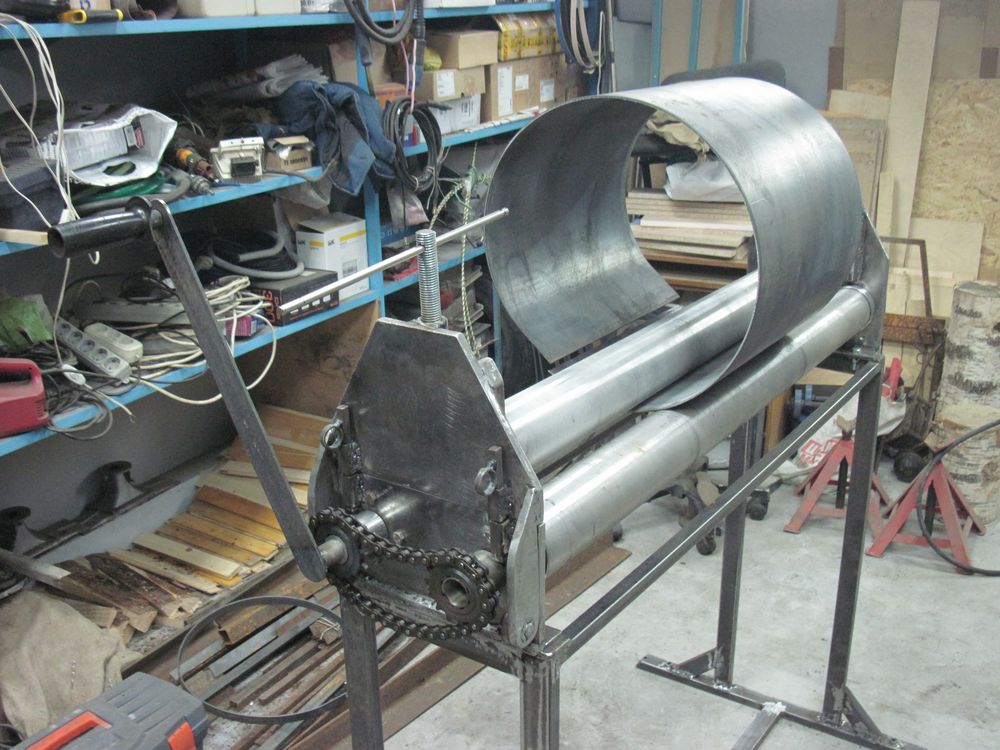

Изготовление листогибочных вальцов своими руками

Благодаря простоте конструкции ручных вальцов изготовить их своими руками несложно. Естественно, чтобы собрать работоспособный самодельный станок, на котором будет выполняться обработка листового металла, надо обладать определенными навыками и иметь в своем распоряжении все необходимые инструменты и расходные материалы. Кроме знакомства с рекомендациями по выполнению такой процедуры, желательно посмотреть и видео на данную тему.

Чертеж самодельных ручных вальцов для прокатки широких заготовок (нажмите для увеличения)

Первое, что вам потребуется для изготовления своими руками вальцов, – это чертежи, которые можно найти в интернете или составить самостоятельно. Сделав чертежи, можно приступать к подготовке материалов и сборке конструктивных узлов, из которых будет состоять ваш самодельный станок. К таким узлам, в частности, относятся:

• рама вальцов, на которой фиксируются все остальные их элементы;
• боковые стойки, в подшипниковые узлы которых будут устанавливаться валки;
• непосредственно сами валки, изготовленные из высокопрочной стали (количество и диаметры данных элементов зависят от того, какими техническими возможностями вы хотите наделить свое устройство);
• рукоятка, которая будет приводить во вращение нижние валки;
• приводной узел (цепной или зубчатый), обеспечивающий синхронное вращение нижних валков (следует иметь в виду, что вращаться такие валки должны в одну сторону);
• нажимной узел пружинного типа, за счет которого обеспечивается прижатие верхнего валка к поверхности листовой заготовки из металла.

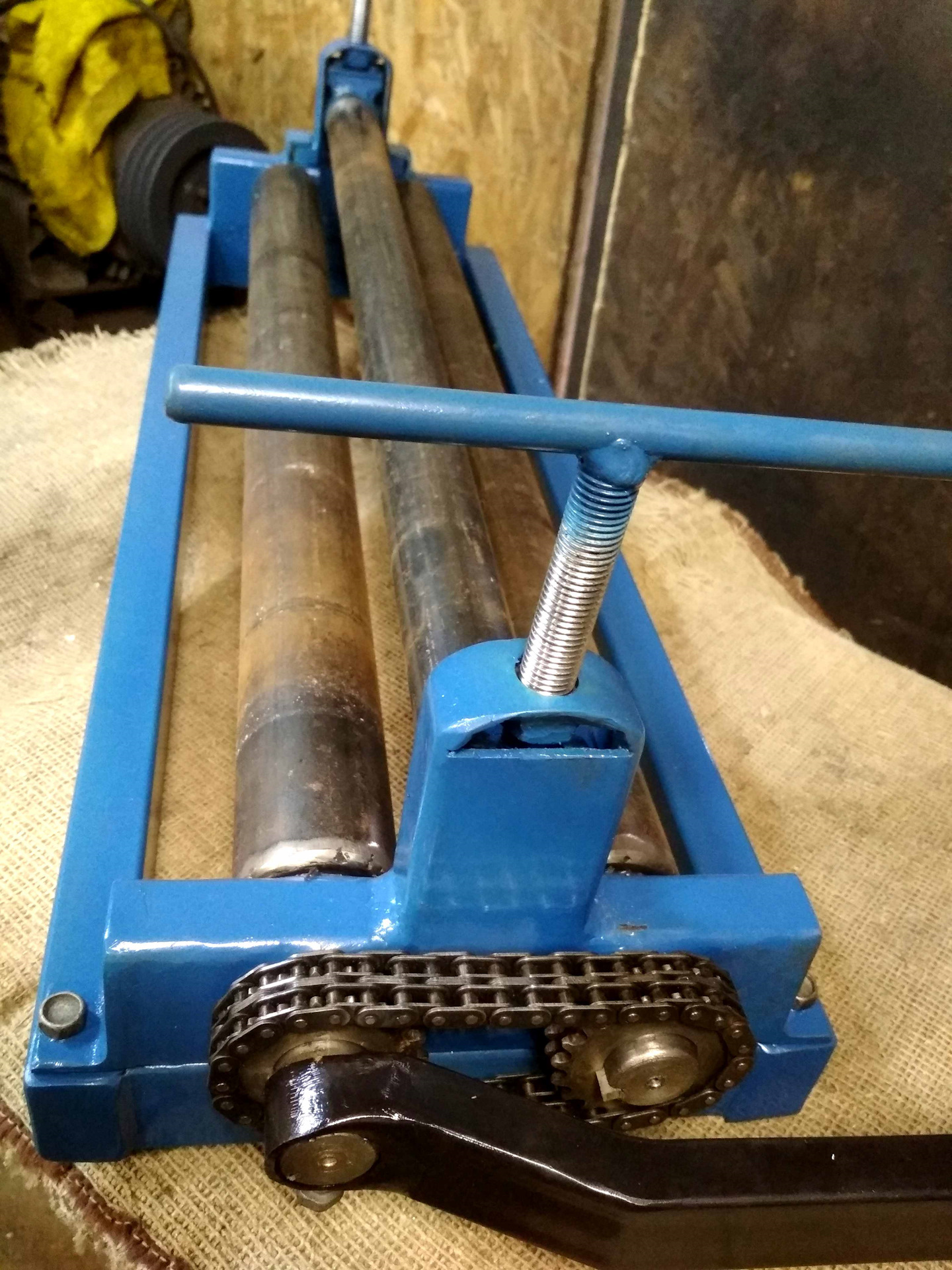

Компактные самодельные вальцы для обработки узких заготовок

Основные детали компактных вальцов

Сборка вальцов начинается с изготовления рамы, которую можно сварить своими руками из стальных заготовок большой толщины. Размеры данного элемента, естественно, необходимо сверять с имеющимся у вас чертежом. В качестве боковых стоек, которые также при помощи сварки фиксируются на раме, можно использовать мощные швеллеры из низкоуглеродистой стали.

Элементы приводного узла фиксируются на одной из стоек, для чего на ней предусматриваются специальные отверстия. После того как боковые стойки с приводным узлом полностью смонтированы, в их подшипниковые узлы устанавливаются сами валки, которые необходимо выставить на параллельность и только после этого выполнять окончательную фиксацию всех остальных узлов.

Вариант листогибочных вальцов, изготовленных своими руками

Выяснить, как правильно работать с вальцами, вам может помочь видео, но, в сущности, этот процесс не представляет больших сложностей. Вальцевание, на каком бы оборудовании оно ни выполнялось, осуществляется в следующей последовательности.

• Лист металла, который должен быть подвергнуть обработке, укладывается на два нижних валка.
• При помощи верхнего валка, оснащенного нажимным узлом, лист прижимается к нижним рабочим органам.
• За счет вращения рукоятки станка начинает выполняться вальцевание.

Основные виды вальцов и их назначение

Вальцовочные станки в современном мире очень часто встречаются на многих предприятиях по производству металлоизделий. Такое устройство без проблем можно смастерить в домашних условиях своими руками. Используя данный механизм, специалисту под силу изготовить из металлического листа детали различных форм – цилиндрической, овальной или конической.

Данную задачу исполняют с помощью валов, через которые проходит лист металла. Вальцевание – термин, обозначающий наименование операции, которая решает эти задания. С помощью валковых машин происходит процесс изготовления труб, дугообразных устройств, дымоходных труб, водостоков и многое другое.

Вальцовочные устройства, которые сейчас выпускают в промышленных масштабах, способны обрабатывать листы из различных видов стали, а также меди, алюминия, латуни, чугуна.

Существует три категории вальцовочных устройств:

1. Ручной станок для вальцовки листового металла. Устройство данного типа изготовляется в двух вариантах: напольный (когда развальцовочный станок устанавливается на стойке), и настольный (когда агрегат монтируется на верстаке). Для работы на данном типе вальцовочного ручного станка придется приложить немало физических усилий, хотя несомненным плюсом является легкость в эксплуатации и очень простая конструкция, позволяющая сберечь надежность устройства на длительный период времени.
2. Станок вальцовочный электромеханический. Устройство данного типа имеет в своих составляющих редуктор. Он позволяет заметно повысить эффективность такого агрегата. Электромеханический станок используется в промышленном производстве для обрабатывания металлических листов и для того, чтобы немного изменить конфигурацию трубного проката.
3. Вальцевой станок с гидравлическим приводом. Данный тип машины относится к наиболее мощным и очень часто эксплуатируется на предприятиях различных направлений. По сравнению с ручным и электромеханическим станками он имеет в своей конструкции в разы больше рабочих механизмов. Эти приспособления и делают устройство более мощным. На данном типе оборудования без проблем гнутся даже самые толстые металлические листы (до 8мм).

Преимущества ручных вальцов:

• компактность устройства;
• невысокая масса;
• хорошая мобильность;
• электроэкономичность;
• сравнительно небольшая стоимость.

Основные инструменты

Хотя это и не совсем верно, под понятием вальцовки металла часто подразумевают целый перечень технологических операций, при помощи которых осуществляют изменение формы металлической заготовки. К таким операциям, в частности, относятся:

• формирование из узкой металлической полосы трубного изделия круглого, квадратного или прямоугольного профиля (при помощи данного метода производят трубопрокат сварного типа; по похожей технологии выполняется вальцовка металлического уголка);
• изменение формы поперечного сечения, наружного диаметра и толщины стенок готового трубного изделия – вальцовка труб (по такой технологии обработке могут подвергаться как бесшовные, так и сварные трубные изделия);
• формирование на отдельных участках трубного изделия изгибов с требуемыми параметрами – гибка труб;
• изготовление из листового металла изделий цилиндрической (вальцовка обечаек), конической (вальцовка конусов) и овальной формы;
• увеличение диаметра (расширение) обрезанного конца металлической трубы – развальцовка (при помощи данной технологии выполняется подготовка металлических изделий к их соединению между собой; в частности, именно таким образом подготавливают к монтажу трубки для кондиционеров);
• уменьшение диаметра (сужение) обрезанного конца трубного изделия – завальцовка труб.

Вальцовка профильной трубы на трубогибочном станке

Для завальцовки мягких медных трубок могут быть использованы обычные клещи, а для их развальцовки – инструмент, рабочим органом которого является конусный элемент, разжимающий конец трубы на требуемую величину. На самом деле называться вальцовкой могут только те технологические операции, которые выполняются при помощи оборудования и инструмента, в конструкции которых присутствуют вальцы.

В зависимости от типа заготовки и результата, которого необходимо добиться, для выполнения вальцовки может использоваться различное оборудование и инструменты, которые чаще всего являются достаточно универсальными.

Промышленная вальцовочная машина способна изгибать листовой материал больших размеров с высокой точностью

Процесс вальцевания металлических листов, в результате которого из них формируют изделия цилиндрической, конической или овальной формы, осуществляется на специальном оборудовании, оснащенном двумя, тремя или даже четырьмя рабочими валками. Обработка на станке трехвалкового типа заключается в том, что металлический лист, прижимаясь к двум вращающимся нижним валкам третьим – упорным, также начинает вращаться вокруг него, постепенно превращаясь в изделие цилиндрической формы. Регулировать радиус изгиба металлического листа при вальцовке позволяет подбор валков соответствующего диаметра, а также расстояния между нижними рабочими элементами. Поскольку валки в процессе работы испытывают значительные механические нагрузки, для их изготовления используют высокопрочные сорта стальных сплавов.

Для гибки труб, которую часто называют вальцовкой, применяется оборудование, также оснащенное системой валков. Огибаясь вокруг рабочих валков в процессе вращения, изделие приобретает требуемый угол или радиус изгиба. На таком оборудовании, которое отличается высокой универсальностью, можно также выполнять вальцовку уголка.

Станок трехвалковый предназначен для вальцовки профильных труб по дуге любого радиуса
