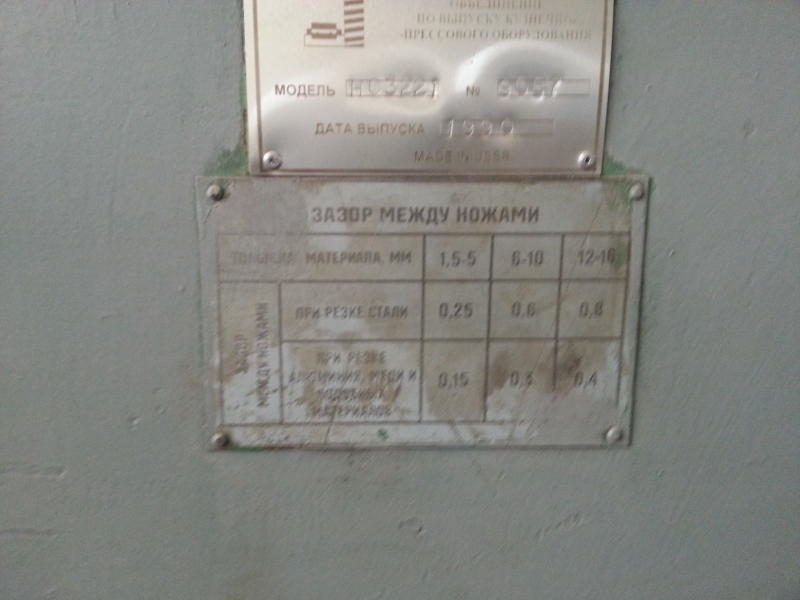

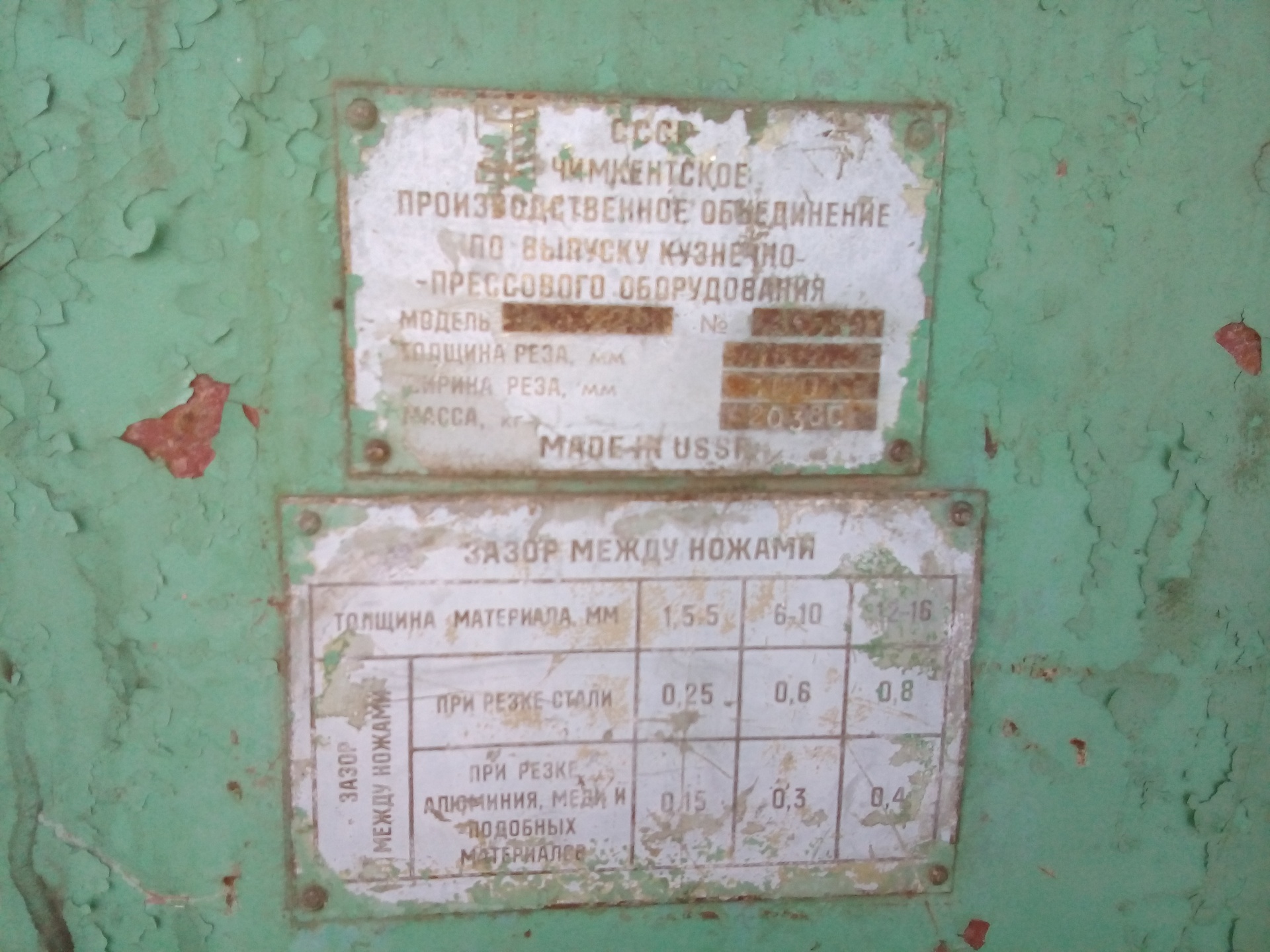

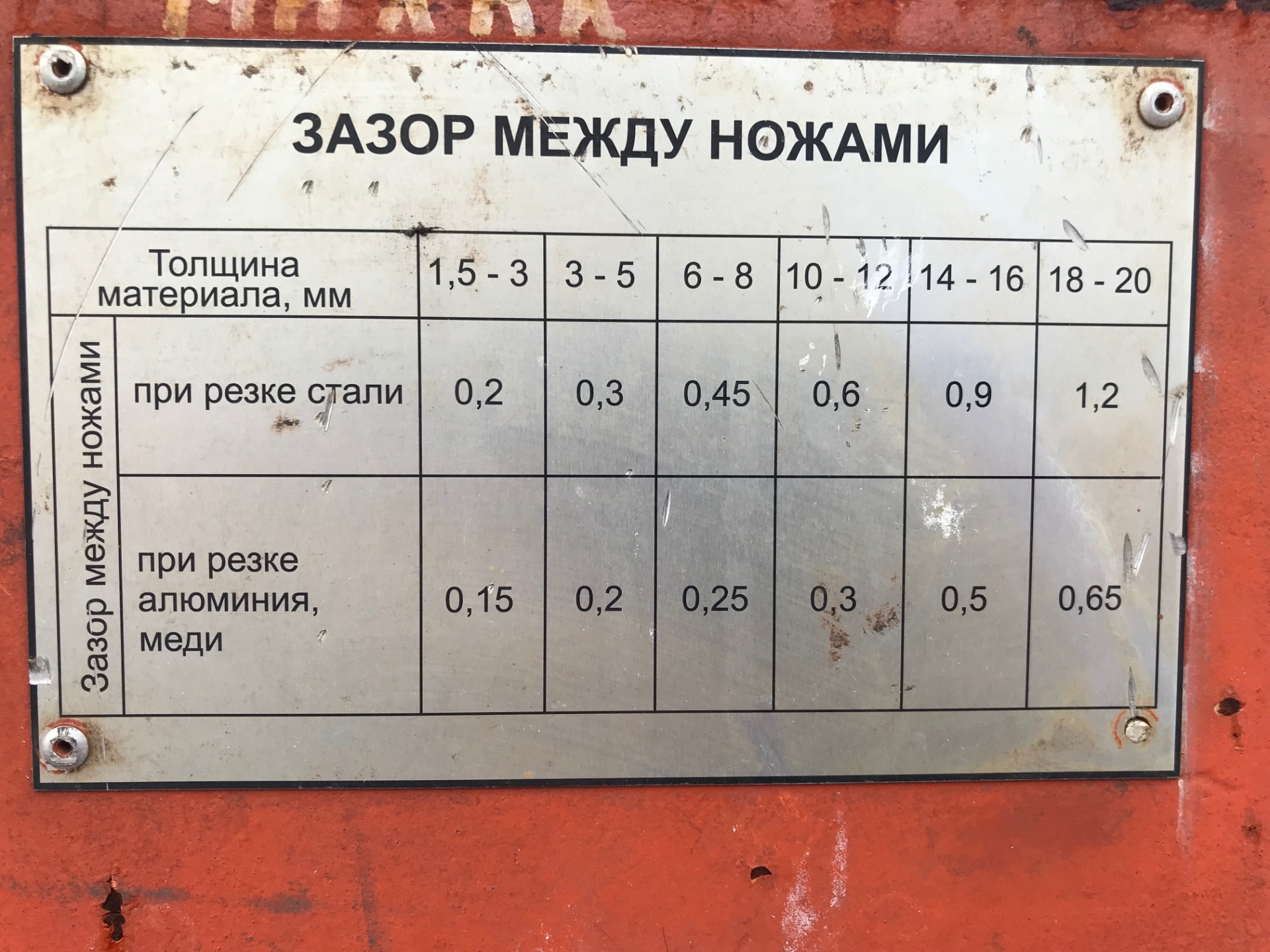

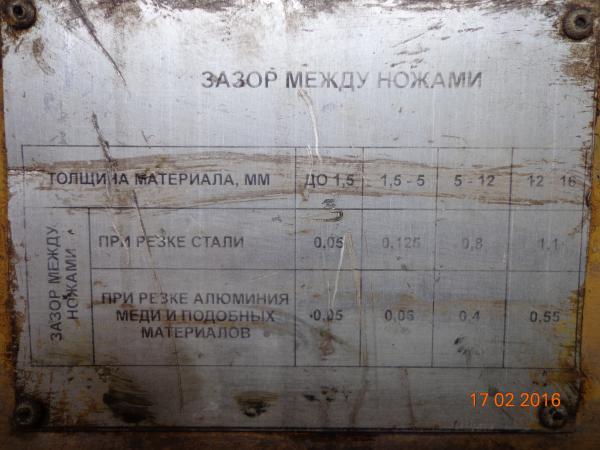

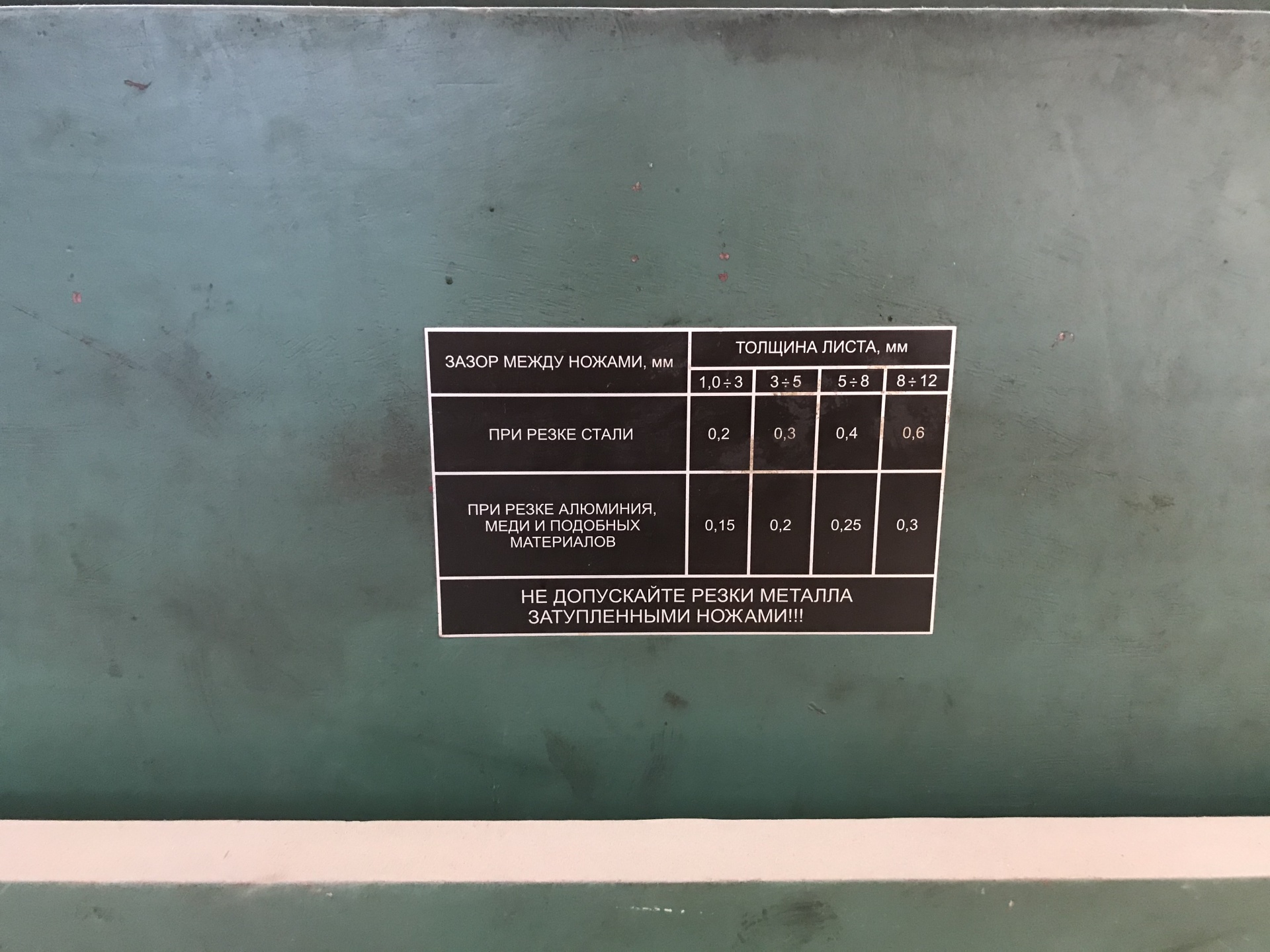

Настройка зазоров между ножами гильотины

Портальная резка металла

Установки портального типа отличаются тем, что лист металла размещается под порталом. Жесткая конструкция установки позволяет перемещать горелку с минимальным отклонением от заданной траектории, повышая показатель точности обработки металла.

Очевидные преимущества данного способа:

• возможность работы с листами большой толщины;
• высокая скорость обработки металлических заготовок;
• отсутствие механического воздействия на изделие.

Минусом этого способа являются сравнительно высокая стоимость оборудования, а также наличие определенных ограничений по габаритам. Максимальный размер разрезаемого листа на установке портального типа составляет 2000 на 6000 мм.

Самодельная гильотина

Для гаража, частной мастерской можно изготовить самодельное приспособление для разрезания металлических заготовок. Наиболее простая и надёжная конструкция — рычажные ножницы. Этапы изготовления гильотины своими руками:

1. Расчёт размеров будущего агрегата.
2. Создание чертежа. На нём нужно отобразить размеры, ключевые узлы, крепёжные элементы.
3. Подготовка расходных материалов, инструментов. Для создания конструкции нужно использовать металлические профиля, уголки. Рабочую поверхность можно изготовить из толстолистового металла.
4. Вырезать отдельные части по размера. Скрепить их вместе. Соединения выполнить сваркой.
5. Закрепить ножи.

Сварочные швы нужно зачистить с помощью шлифовальной машинки, обработать антикоррозийным составом

Важно подобрать место для размещения самодельного приспособления для резки металла. Если это настольная конструкция, изготавливать поддерживающие ножки не нужно

Достаточно расположить гильотину на верстаке. Ножки лучше всего делать из труб с квадратным сечением.

Режущая часть для гильотинных ножниц по металлу имеет ключевое значение. Их нужно изготавливать из высокоуглеродистой стали. Максимальный показатель твердости должен доходить до 54 HRC. После выбора стали необходимо заточить режущую кромку. Для этого используется заточной станок с абразивным камнем. Оптимальный угол заточки — 90 градусов. Спустя 50–100 резов, нужно проверить режущую кромку. Если появились зазубрины, неровности, сколы, нужно провести дополнительную заточку. Перед началом работ необходимо проверить параллельность установки ножей.

Самодельная гильотина

Особенности работы

Те устройства, которые предназначены для резки металлов преимущественно листового типа за счет рубящего движения, получили название гильотины.

В большинстве случаев, резкой металла занимаются на промышленных предприятиях, для этого используются оборудование специального назначения.

Необходимость в резке листового металла может возникнуть и у домашних мастеров, которые привыкли всю работу по дому делать своими руками.

В этом случае для резки листового металла используют специальные гильотинные ножницы по металлу ручного типа, которые можно увидеть на фото ниже.

Кроме этого, можно собрать для резки металла и специальный агрегат. Такое упрощенное приспособление состоит из острозаточенного лезвия, которое приводится в движение за счет рычага, который прочно прикреплен к его основе.

Для того чтобы при помощи такого агрегата разрезать металл, его необходимо уложить на станину и плавным движением привести в движение лезвие. Если собрать его по всем правилам, то можно резать металл с большой точностью.

ВАЖНО ЗНАТЬ: Устройство станка плазменной резки с ЧПУ

Гильотины ручного типа совместно с ножницами по металлу в своей работе используют кровельщики, которые при помощи этих инструментов нарезают необходимые заготовки из кровельного материала.

Такие агрегаты имеют компактные размеры, а для их работы не требуется электрическая энергия.

Следует отметить, что и ремонт гильотинных ножниц при необходимости можно провести своими силами.

Гильотины автоматического типа, которые преимущественно используются на промышленных предприятиях, имеют более сложное устройство.

Схема их работы отдаленно напоминает схему функционирования ручных агрегатов, однако функциональные возможности больше в несколько раз.

Изготовление ручной гильотины на видео ниже.

Видео:

Можно выделить гильотины с гидравлическим и электрическим приводом, а также кривошипные устройства. Все эти агрегаты между собой различаются по конструктивному исполнению, а также имеют как достоинства, так и недостатки.

2 Разновидности современных гильотин – выбор за вами

На сегодня потребителям предлагаются машины для рубки металлических листов и изделий трех основных видов:

• гидравлические;
• с электромеханическим приводом;
• ручные.

Самой простой является, понятное дело, ручная гильотина. Она годится для обработки материалов, чья толщина не превышает 1 миллиметра. Большие объемы металла агрегат обработать не сможет, зато с маленькими партиями изделий справится без проблем. Именно поэтому ручные машины обычно предназначены для небольших фирм.

В разы более мощными являются агрегаты, оснащенные механическим приводом. Они разрезают без каких-либо проблем толстые горячекатаные листы стали (до 16 мм толщиной), характеризуются наличием нескольких специальных систем, существенно упрощающих и ускоряющих процесс рубки:

• контроль за гидроприжимами;
• комплекс поддержки;
• конвейер автоматического принципа действия, предназначенный для приема обработанной металлической продукции.

А на многих крупных предприятиях на гильотины дополнительно монтируются контроллеры числового программного управления станком, которые обеспечивают простоту эксплуатации агрегата и полную безопасность его применения.

Самыми же распространенными признаются установки для рубки металла с гидравлическим приводом. Они имеют ряд достоинств:

• медленное изнашивание элементов гильотины;
• высокая мощность и скорость выполнения операций;
• гарантия защиты оборудования от перегрузок;
• малый уровень вибрации и шума при работе агрегата;
• простота обслуживания (ремонт гильотины для рубки металла может не требоваться годами, если проводить необходимые профилактические работы и замену режущего инструмента на такой установке в рекомендованные сроки).

Также стоит отметить минимальную вероятность (практически нулевую) получения брака при использовании гильотинных ножниц, так как они обеспечивают точное соблюдение заданных пропорций. После гильотины изделия получаются именно с такими геометрическими размерами, которые были заданы, и с ровными краями. При этом в процессе рубки не отмечается образование металлической стружки, а значит, операцию можно смело называть экономически выгодной.

Исходя из сказанного выше, рекомендуется применять гидравлическое либо электромеханическое оборудование тем предприятиям, которые регулярно изготавливают крупные партии продукции из металла. Подобные гильотины требуют малых трудозатрат и гарантируют качественный рез.

Классификация гильотин для металла

Гильотины для металла бывают ручные, электрические, гидравлические и пневматические.Ручная гильотина используется в основном жестянщиками и вентиляционщиками главной задачей которых является рубка листового металла небольшой толщины (до 1-1.5мм) на заготовки с последующей возможность гибки их в более сложные изделия.Для эксплуатации пневматических гильотин требуется предусмотреть подключение к системе подачи воздуха или компрессору. Пневматические гильотины высокопроизодительны, но требуют наличия дополнительного оборудования и обслуживающего персонала для их бесперебойной эксплуатации.Гидравлические гильотины используются для реза толстого металла с толщиной более 6мм. Благодаря наличию маслостанции, гидравлическая гильотина способна развивать огромные режущие усилия, позволяющие рубить большие толщины, но при этом станок не может работать при низких температурах так как масло в масляной станции просто напросто замерзнет.Электрические гильотины используются в основном в плохо отапливаемых или совсем неотапливаемых помещениях. Гильотина с электроприводом неприхотлива к условиям эксплуатации и достаточно редко ломается, что делает ее очень востребованной на рынке станов.

Ручная резка металла

Этот способ разрезания материала выполняется мастером с помощью шлицевых ножниц по металлу, угловой шлифовальной машины — «болгарки» или трубореза.

Для раскроя «болгаркой» применяют специальные абразивные круги «по металлу».

Труборезы, у которых рез выполняется дисковыми резцами-роликами из стали, используют для разрезания труб.

Скорость и точность работ, выполняемых вручную, полностью зависят от человека. Толщина разделяемого металла (особенно шлицевыми ножницами) ограничена.

Ручной метод малоэффективен, практически не эксплуатируется в промышленных масштабах. Главная сфера использования ручной резки — в быту.

Принцип работы гильотинных ножниц

Перед началом работы со станком, необходимо изучить руководство по эксплуатации гильотинных ножниц.

Гильотину использовали ещё в 18-м веке, но применяли лишь как орудие казни. Назначение современных гильотинных ножниц изменилось, но принцип остался. Резка происходит за счёт опускания лезвия, поднятого на определённую высоту.

1. Листовой металл попадает на рабочий стол через подающее устройство и выравнивается по упорам и ограничителям.
2. Прижимное устройство фиксирует металл, и включается привод (гидропривод, пневмопривод, электропривод).
3. Верхний нож опускается и вместе с нижним ножом разрезает материал.
4. Конечный материал выбрасывается в лоток.

Общие характеристики

Современные гильотинные ножницы обладают различными техническими характеристиками, которые обязательно должны учитывать специалисты промышленных предприятий, а также владельцы частных мастерских, занимающиеся изготовлением изделий и конструкций из металлопроката. Среди них наиболее важными параметрами являются:

• количество выполняемых операций;
• размер обрабатываемого листа;
• ассортимент проката, который может обрабатывать конкретный станок;
• предельно допустимая толщина срезаемого металла;
• производительность;
• тип ножей;
• мощность;
• тип привода.

Виды станков

В зависимости от типа привода станка выделяют следующие виды ножниц:

• ручные;
• пневматические;
• гидравлические;
• электромеханические.

Принцип работы

Раскрой металла с использованием гильотинных ножниц осуществляется за счёт воздействия на металлическую заготовку большой силой давления и острым краем лезвия, действующего по принципу обычных ножниц. Во время рабочего процесса два лезвия режущего устройства сводятся друг к другу. После того как лист или прокат металла будет зафиксирован, они сдвигают его соседние слои, а затем совершают разрез при помощи острого лезвия.

Процесс резки металлической заготовки с использованием гильотинного станка состоит из двух операций — резки и ломания.

При использовании качественного станка для раскроя металла количество образуемого металлического лома получается очень небольшим и не превышает 10%.

Одновременно с этим рез приобретает ровную кромку, не требуя дополнительной обработки. При разрезе заготовки затупленным режущим устройством или неверно выставленном зазоре соотношение реза и лома изменяется. Как следствие, это приводит к появлению на нижней кромке острого выступа, называемого гратом — признака низкого качества резки.

Грат делает небезопасным изделие, увеличивая риск травмировать руки, особенно если для резки была выбрана заготовка из нержавеющей стали. Для предотвращения подобного необходимо во время использования ножниц гильотинного типа соблюдать правила техники безопасности. Ни в коем случае нельзя начинать резку металла без рукавиц из плотной ткани или кожаных нашивок. При появлении грата работник должен сразу же прекратить раскрой металла и исправить допущенную ошибку — поменять настройки или заточить ножи.

Классификация оборудования

Гильотинные ножницы различают по таким признакам:

• По виду привода. В промышленном производстве и при резке толстолистового проката более распространены приводные гильотины для металла. При этом управление может быть механическим и гидравлическим. В индивидуальной хозяйственной практике, а также в частных мастерских встречаются станки с ручным приводом.
• По выполнению основного исполнительного механизма. Электромеханическая гильотина часто оснащается кривошипно-шатунным механизмом, в то время, как ручные станки часто имеют рычажный механизм.
• По способу прижима заготовки к опорной поверхности стола. Гильотинные ножницы могут иметь механический (пружинный), либо гидравлический прижим.
• По способу управления выделяют ножницы для резки с неавтоматизированной подачей и удалением нарезанных полос, и автоматизированные комплексы на базе листовых ножниц, где все технологические операции ведутся без участия человека.

Несмотря на все конструктивные и технологические различия, общим у данных станков остаётся одно: угол наклона ножей, под которым они ведут резку. При нулевом угле наклона внедрение выполняется одновременно по всей ширине листа, что обуславливает высокие энергетические затраты, и становится главной причиной повышенной мощности привода. Поскольку сам график технологической операции разделения листового проката имеет пик усилия лишь в начале внедрения ножей, а потом стремительно падает, гораздо выгоднее обеспечить постепенное внедрение инструмента в заготовку. Усилие значительно снижается, а рабочее перемещение, хотя и увеличивается, но ненамного (из-за малых толщин обрабатываемых профилей проката). Поэтому ножи оборудования для резки листового профиля всегда выполняют наклонными. Угол наклона колеблется в пределах 1,5-3,5°; он подходит для более мощного оборудования. При резке более твёрдого изделия, например, нержавейки, зазоры уменьшают. Увеличение зазоров для пластичной низкоуглеродистой стали или меди ухудшают качество и точность разделения, поскольку разрезаемый материал втягивается в зазор между ножами, и образует заусенцы. Заусенцы являются также признаком затупления инструментов.

Согласно принятой в нашей стране классификации, гильотинные ножницы с механическим приводом имеют условное обозначение Н31, Н32, Н34 или Н33 (две последние цифры обозначения указывают на предельную толщину разрезаемого листового металла). Гидравлические ножницы имеют обозначение Н37. В практике встречается также маркировка приводных агрегатов для резки листового материала по его толщине и ширине. Типичным примером могут быть станки немецкого производства, обозначаемые, например, так: ScTR16×3150 (первая цифра – максимальная толщина, вторая – наибольшая ширина).

Конструкция и принцип действия

Электромеханическая гильотина – чаще встречающаяся конструкция – состоит из следующих узлов:

1. электродвигателя;
2. клиноременной передачи;
3. маховика;
4. приемного вала;
5. электропневматической системы включения: муфты и тормоза;
6. главного вала двухколенчатого типа;
7. двух шатунов тянущего или толкающего типа;
8. ножевой балки. заднего упора;
9. переднего упора (для агрегатов, работающих с тонколистовым металлом, этот узел может отсутствовать);
10. рабочего стола;
11. прижима;
12. станины сварного типа (в старых моделях станков встречаются литые станины);
13. рабочей рельсовой тележки для сбора нарезанных полос;
14. систем смазки и управления.

Промышленные исполнения станков для резки листового проката с механическим приводом работают в следующей последовательности. Подлежащий разрезке листовой металл устанавливается по заднему упору на определённую ширину реза. Ножевая балка при этом находится в крайнем верхнем положении, электродвигатель и маховик с приёмным валом вращаются, но балка неподвижна, поскольку включён тормоз. После позиционирования заготовки по заднему упору оператор включает передний упор, которым устанавливается необходимая точность резки. Далее включается прижим. Он представляет собой совокупность пневматических или гидравлических цилиндров небольших рабочих диаметров, которые своими штоками прижимают подлежащий отрезке листовой прокат к опорной поверхности стола. При включении ножниц происходит разблокировка тормоза с одновременным включением муфты, которая соединяет главный вал с приёмным валом. Главный исполнительный механизм выполняет прямой ход, в конце которого выполняется полное разделение. При возвращении балки в исходное положение задний упор поворачивается, и освобождает отрезанную полосу. В результате та падает по склизу в тележку за станком, которая затем вручную, либо автоматически отводится из-под оборудования. Из тележки стопа нарезанных полос с помощью крана или транспортёра перемещается на склад или к месту дальнейшей переработки. Последняя некратная полоса удаляется вручную, при этом цилиндры узла прижима оборудуются защитными кожухами, которые исключают попадание пальцев оператора в рабочую зону (управление всеми ножницами – педальное).

Гильотина для металла механического типа иногда имеет и иное конструктивное оформление. Различие заключается в том, что шатуны у таких станков – не тянущего, а толкающего типов. Они располагаются в нижней части ножевой балки, и при рабочем ходе толкают её вверх. Считается, что подобная схема станка отличается меньшими значениями рабочих нагрузок на шатуны, а гильотинные ножницы с толкающими шатунами имеют меньшую высоту. Такая схема, однако, более сложна в регламентном обслуживании и настройке, а потому более характерна для станков, работающих с заготовками небольшой – до 1,5…2 мм – толщины.

Ручная гильотина для резки металла — резка металлов в домашних условиях

Процесс изготовления металлических конструкций и изделий различного назначения неразрывно связан с необходимостью обработки металла. Иными словами, металл нужно каким-либо образом разрезать, отделять на отрезки и гнуть. Именно так создаются всевозможные изделия, конструкции, узлы и элементы.

Более того, от качества обработки металла на стадии производства напрямую зависит и само качество готовых изделий. Так что профессиональная резка металла ― это основное требование к производственному процессу. Среди оборудования наиболее востребована ручная гильотина для резки металла. Ниже можно ознакомиться с устройством, видами и другими особенностями подобной техники.

Устройство гильотины для резки металла

Гильотина, с помощью которой можно проводить обработку металла ― это единственный в своем роде вид оборудования, который может использоваться не только на крупных предприятиях и заводах, но и в условных домашних условиях. Гильотина или же, как ее еще называют, гильотинные ножницы, представляет из себя станок, состоящий из трех основных элементов – стола, ножниц и направляющей балки.

Стол, конечно же, используется для удобного размещения листов металла, балка используется для фиксации этих листов, а сам режущий элемент выполняет остальную работу. Ножи, с помощью которых производится резка листового металла, своими руками очень трудно сделать. Они изготавливаются, как правило, из титана либо высококачественных сплавов.

Режущий элемент можно лишь приобрести уже готовым, а затем самостоятельно установить его в станок. Удерживающая балка, как правило, задействуется при работе горизонтальных ножниц. Благодаря этому элементу листы металла в процессе движения ножей не будут «уходить» в сторону. Кроме того, балка защищает и сам нож от повреждения во время резки.

Помимо трех основных элементов конструкции, в гильотине также присутствуют дополнительные ― ходовые элементы, кронштейн, шатун. Все эти элементы изготавливаются из нержавеющего металла.

Простое, но эффективное устройство гильотины позволяет быстро и легко отрезать отдельные части и заготовки от любых видов металла – сортового, листового и литого. С помощью такого оборудования можно наладить как индивидуальное, так и серийное производство изделий.

История палача

Шарль Анри Сансон – самый известный палач периода Французской революции. Он казнил около 3 тысяч человек. Его дед и отец были палачами, а сам Шарль мечтал стать врачом. Получил высшее образование в Нидерландах, но затем все же решил пойти по стопам родственников: в 1757 году стал помощником палача в Рейме.

Палачом был, кстати, его дядя. В 1789 году вошел в состав комиссии, которая проводила испытание гильотины. Именно Сансон провел первую в истории казнь с помощью гильотины, и именно он в 1792 казнил короля и королеву, а в 1794 — Робеспьера. Его сын, а затем и внук также были знаменитыми французскими палачами.

Получается, Сансоны – настоящая династия палачей. Прервалась династия на внуке Шарля Клемане. Из-за серьезных психологических проблем он много пил, разорился и продал все семейное имущество, в том числе родовую гильотину.

Шарль Анри Сансон

Возможные дефекты

При проведении этой операции всегда проявляются определённые дефекты. К основным дефектам относятся:

• обрубленная кромка получается не прямолинейной;
• не сохраняется параллельность обеих кромок детали;
• край детали получается рваным с заусенцами и большой шероховатостью.

Каждый из проявившихся дефектов имеет свои индивидуальные причины. Первый дефект всегда проявляется при слабой фиксации обрабатываемой детали. Особенно этот дефект проявляется, если проводится процесс рубки на металлической станине без фиксации детали. Проявление этих дефектов вызвано следующими причинами:

• деталь не достаточно надёжно закреплена;
• произошло смещение нанесённой маркировки;
• процесс производился ударами, превышающими необходимую силу;

Для их устранения необходимо выполнять не сложные правила:

• Проверить прочность закрепления заготовки;
• Соблюдать точность расположения детали относительно нанесённой маркировки;
• Проверить параметры заточки инструмента.

При прорубании канавок, кроме перечисленных дефектов, могут появляться и другие. К ним относятся:

• рваные кромки канавки;
• глубина канавки разная по длине;
• сколы на конце канавки;

Чтобы предотвратить появление перечисленных дефектов необходимо соблюдать методики установленные инструкциями по применению конкретного оборудования и принятыми стандартами. Перед проведением операции осуществляется подготовка рубке самой заготовки, режущего инструмента и используемого станка.

При соблюдении правил подготовки и проведении операций рубки и вырубки получается ровный край, без дефектов и сколов.

Источник

Устройства для улучшения качества резки

Направляющие балки с лезвием состоят из предварительно нагруженных адекватных роликов, которые передвигаются по закаленным направляющим.

Грат делает небезопасным изделие, увеличивая риск травмировать руки, особенно если для резки была выбрана заготовка из нержавеющей стали. Для предотвращения подобного необходимо во время использования ножниц гильотинного типа соблюдать правила техники безопасности. Ни в коем случае нельзя начинать резку металла без рукавиц из плотной ткани или кожаных нашивок. Одним из наиболее востребованных являются гильотинные ножницы, которые сегодня выпускаются в нескольких вариантах.

Достаточно востребованной разновидностью гидравлических станков является оборудование с ЧПУ. Главными его достоинствами является минимальное время настройки и простота смены режима изготовления любого из десятка возможных видов продукции, для чего нужно нажать всего лишь на одну кнопку. Благодаря тому, что вся информация хранится в памяти станка, эта задача максимально упрощается.

Здраствуйте. Подскажите пожалуйста технологию и оборудование необходимое для изготовления ножей для ножниц по металлу.

Гильотинные ножницы — металлорежущий станок, использующий в своей работе комбинированное действие острого лезвия и большого механического давления. Гильотинные ножи приводятся в действие гидравлическими цилиндрами или механическими рычагами, в зависимости от вида ножниц.

В результате применения этих устройств и механизмов на высокотехнологичном оборудовании можно изготавливать изделия и заготовки из различных марок сталей, любых размеров и в широком диапазоне толщины металла.

Используются гильотины, в основном, для продольной и поперечной резки листового металла, толщина которого может достигать 60 мм. Многие модели промышленных ножниц по металлу могут резать как фольгу и лист толщиной 0,2 мм, так и арматуру и фасонный прокат. Промышленностью производится более 100 типоразмеров ножей для различных видов гильотинных станков.

На большинстве гильотинных станков две лампы, установленные на опускающейся траверсе обеспечивают отбрасывание тени строго по линии будущего реза. Это помогает визуально контролировать весь процесс и точно определять размеры.

Современное гильотинное оборудование, оснащенное числовым программным управлением, имеет ряд преимуществ, которые в значительной степени влияют на качественные характеристики производимой продукции. Программируемое управление обеспечивает очень точное выполнение технологии реза для любого вида применяемого металла.

Недостатки и достоинства механической резки металла.

Основным недостатком механической резки металла является то, что все ее способы позволяют производить разрез только по прямой линии. В том случае, если требуется раскрой металла по сложной криволинейной траектории, этот вид резки применить невозможно. Кроме того, к недостаткам механической резки можно отнести и не слишком высокую производительность труда, а также недостаточно большую глубину пропила.

Но есть у механической резки металлов и свои достоинства — высокое качество среза и его высокая точность, возможность резки металла под углом и небольшие потери металла про его обработке (при применении ленточнопильного оборудования).

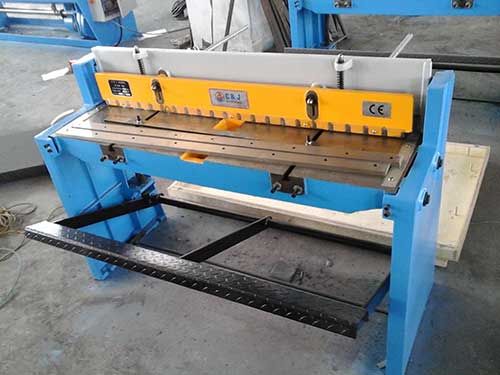

Ручная гильотина для металла

Механические гильотинные ножницы с приводом от рычага или педали — несомненно, самый распространенный вид металлорежущих станков. При ограничении по толщине обрабатываемого металла и его видам, гильотинные ножницы ручные можно встретить в каждой мастерской или цехе, где предполагается работа с листовым металлом, арматурой или профильным прокатом.

Механический гильотинный станок

Гильотинный механический резак оборудуется двумя ножами. Нижний, как и у гидравлической или электрической гильотины — неподвижный. А верхний может передвигаться по направляющим вертикально вниз, как у промышленных установок, или поворачиваться вокруг оси. Точка вращения находится на одном из концов ножевой балки, на втором — рукоятка.

Ручная гильотина механическая может оборудоваться редуктором, позволяющим развить на ноже значительное усилие, позволяющее резать листы толщиной более 1 мм толщиной и нержавеющею сталь. Гильотина ножная приводится в действие педалью, ручная — рычагом. Возможен и комбинированный привод. Мобильная гильотина для рубки металла устанавливается на любой ровной поверхности, обеспечивающей устойчивость станка, и применяется на строительных площадках, например, для резки кровельной стали или профнастила.

Во втором случае чаще всего используется гильотина ручная сабельного типа, оснащенная дугообразным ножом. Точка резания в таком случае плавно перемешается траекторией реза и не повреждает металл сложного профиля. Ручная сабельная гильотина применяется как для поперечного, так и для продольного резания заготовок из стали, алюминия, нержавейки.

Гильотинная рубка на ручных станках возможна и при работе с арматурой, уголком и профилем. Если рубка листа на гильотине возможна на всех видах станков, то мини гильотина по металлу для работы с фасонным прокатом должна быть оборудована редуктором.

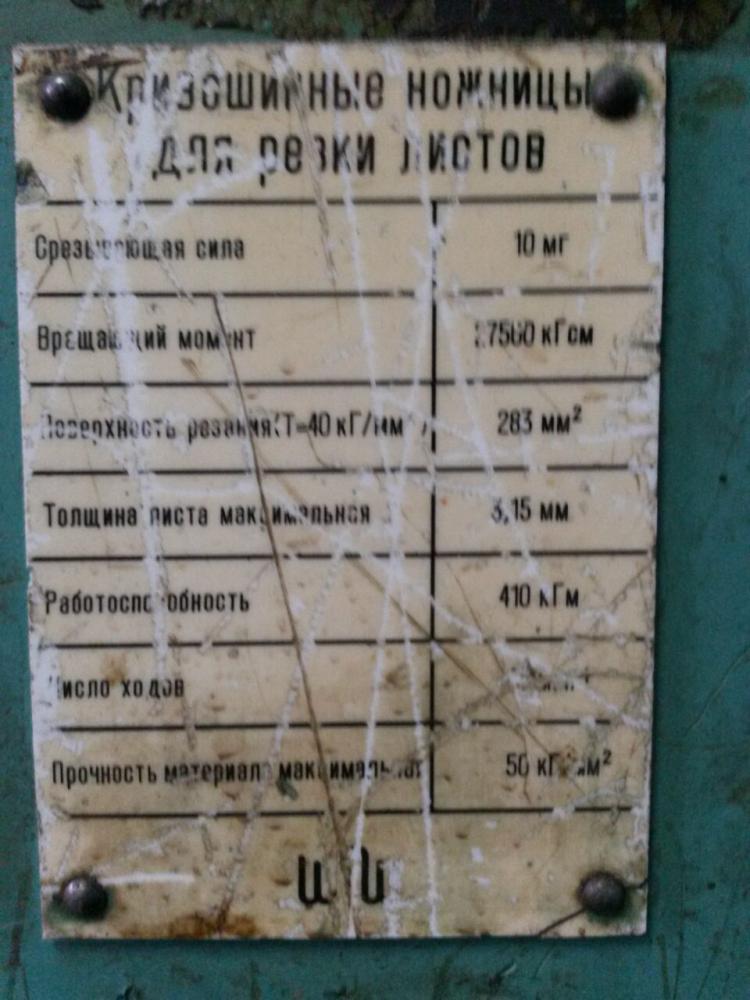

Таблица характеристик гильотинных ножей

Ножницы гильотинные HK 3418

Ножницы гильотинные модели НК3418 – это кривошипный резак, оснастка которого расположена под наклоном. Станок используется на промышленных предприятиях, в мастерских и заготовительных цехах вторсырья для произведения резки полосового и листового металла с временным сопротивлением до 500 МПа. Данная модель гильотины считается оборудованием нового поколения с современной кинематической схемой.

Технические особенности

Ножницы НК3418 отличаются такими особенностями в строении:

• станок оснащен несколькими электродвигателями, суммарная мощность которых 8,5 кВт;
• гильотинные ножницы могут функционировать в четырех режимах – поворот вручную, непрерывный и одиночный ход, толчковый;
• встроено три точки освещения, что позволяет проводить резку металла в комфортных условиях;
• поддерживатель металлического листа имеет пять поворотных флажков, которые монтированы на оси (при необходимости проворачиваются в нужном направлении);
• цельносварная станина состоит из двух стоек, траверсы, тола и стяжки;
• неподвижная режущая оснастка располагается в выемке рабочего стола, а в стойках станины монтирован главный вал;
• отрезаемые части металлических заготовок удаляются через склиз;
• конструкция механизма реза прикреплена к станине за счет проушин;
• основной привод гильотины НК3418 расположен на траверсе и предназначается для того, чтобы запускать электродвигатель;
• в конструкцию станка встроен задний, боковой и передний упор, которые зажимают и направляют листовой и полосовой металл в зону резания;
• основные кинематические единицы, имеющие собственный узел управления и привод – задний упор, поддерживатель металлической заготовки и главная кинематическая цепь;
• контролировать рабочий процесс оператор может за счет удобно расположенной панели переключателей и пульта, на которых расположены защитные и регулировочные элементы, пусковые кнопки.

Обратите внимание! Поддерживатель функционирует только лишь в режиме одиночного хода. Преимущества

Преимущества

Отличительной особенность НК3418 является то, что зазор между режущей оснасткой и задним механизированным упором выставляется автоматически, благодаря чему оператор может устанавливать параметры резки, не отходя от своего рабочего места. Это происходит за счет наличия счетчика цифрового вида, который прикреплен на передней части станка. Данное преимущество позволяет значительно экономить время и силы оператора.

Высокая безопасность работы за станком обеспечивается наличием специальных переключателей, которые способны автоматически блокировать рабочий ход гильотины в таких случаях, как:

1. Открыты защитные ограждения.
2. Задний упор приблизился к граничным зонам перемещения.
3. В релейной схеме давление воздуха достигло критических показателей.
4. Произошло заваливание пневматического клапана.

Комплектация

Помимо конструкции гильотины НК3418 и инструкции по эксплуатации, в стандартную комплектацию входят:

• педаль управления;
• запасные части и инструменты.

При желании сделать рабочий процесс более удобным и быстрым, возможно укомплектовать станок НК3418 откатной тележкой, дополнительным комплектом ножей, рольгангами для подачи металла в рабочую зону и лазерным указателем линии реза.

С помощью НК3418 возможно максимально точно и быстро выполнить раскрой листового металла. Станок станет незаменимым помощником на тех предприятиях, которые не могут обойтись без ежедневной обработки металлических заготовок.
