Какие бывают бессвинцовые припои

Какие припои используют для пайки радиодеталей

В основном используются припои типа ПОС (припой оловянно-свинцовый) и бессвинцовые припои. ПОС имеет температуру плавления примерно с 180 до 230 °C. Этот сплав хорошо подходит для пайки деталей, но в промышленных масштабах используются бессинцовые припои, у которых температура плавления чуть выше от 180 до 250 °C. Бессвинцовые припои не имеют в своем составе свинца, они выделяют меньше выбросов и самое главное в их составе нет свинца. Пары свинца сильно загрязняют окружающую среду, поэтому на этапе производства печатных плат используются припои без свинца. Однако, бессвинцовые припои не только плавятся при более высоких температурах (из-за отсутствия свинца), но еще и оставляют «оловянные усы». Эти усы могут послужить причиной короткого замыкания после пайки SMD контактов. Они мало различимы без микроскопа, и их толщина бывает менее 1 мкм.

Бессвинцовые припои также используются в BGA пайке в качестве шариков.

Для радиолюбителей подойдут ПОС припои. Такими легче паять, да и вреда они много не нанесут, если вы не паяете в промышленных масштабах. Тем более, бессвинцовые припои по смачиваемости и качеству контакта после пайки не доходят до уровня припоев ПОС.

Классификация по типу

Припои выпускаются:

• С флюсом;
• Без флюса.

Припои с флюсом удобно брать на паяльник, поскольку флюс помогает распределиться по жалу паяльника. Еще припои с флюсом очень мягкие, и их можно сворачивать в несколько прутков.

По состоянию

Припои выпускают в основном в виде прутков с сечением от 0,1 до 2 мм. Это твердый тип. А еще есть паяльные пасты. Это смесь микроскопических шариков в флюсе. Применяется для BGA пайки.

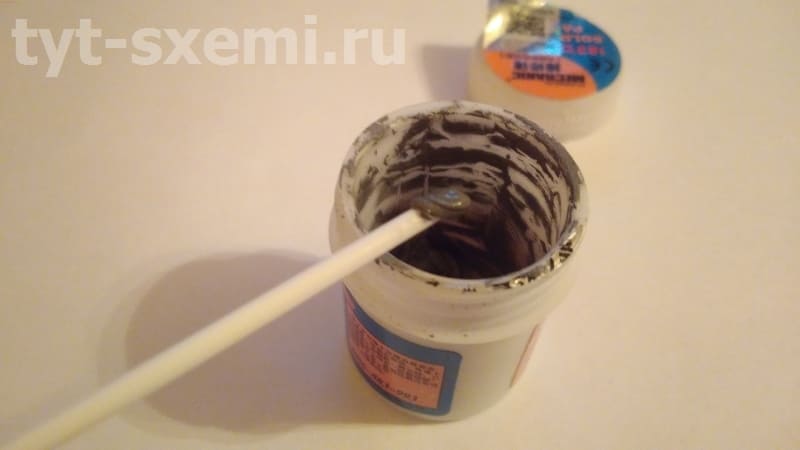

Паяльную пасту в основном используют для пайки микросхем и контактных площадок разъемов. Нерационально использовать пасту для пайки проводов, так как цена пасты намного выше, чем обычного припоя.

Такие сплавы обычно используются для безопасного выпаивания деталей. Этими сплавами не рекомендуется запаивать детали на плату из-за их низкой механической прочности и температуры плавления (от 60 до 100 °C)

Основные свойства

Смачиваемость пайки

Такой термин означает сцепление молекул жидкого расплава с твёрдой поверхностью, от степени которой зависит текучесть пайки. Для хорошей пайки жидкий припой качественно смачивает поверхность, где происходит пайка, а граница его образует острый угол.

Высохший флюс удаляется только при помощи механической зачистки, потому что появился дополнительный сплав. Если капля расплавленного вещества образует тупой угол с поверхностью, то это указывает на неудовлетворительное качество смачивания, которому противодействуют загрязнения, жировые пятна или оксидная плёнка металла.

Варианты смачиваемости поверхности пайки расплавленным флюсом.

Температура плавления

Основной критерий выбора качественных сплавов заключается в том, что они должны приходить в жидкое состояние раньше, чем соединяемые структуры, при этом температура плавления припоя существенно отличается от аналогичного показателя другого вида, например, имеющего в составе примеси свинца.

Наличие разных примесей влияет на способность плавиться при одинаковой температуре, например, ПОС-40 расплавляется при достижении 238 0С, но встречаются тугоплавкие припои и для их плавления применяются специальные приспособления.

Флюс

В продаже распространён припой с канифолью в виде полой проволоки, свитой кольцами. Аналогичного состава флюс производится из хвойных деревьев, такая субстанция приходит в мягкое состояние при нагревании до 50 °С, а при 250 °C — начинает кипеть с частичным испарением. Канифоль нужно обязательно удалять после окончания работ, иначе произойдёт окисление, а субстанция, впитывая влагу из воздуха, начнёт препятствовать исправной работе приборов.

Популярные составы

Существуют три основных категории:

1. Светлого цвета канифоль применяют при соединении меди и других мягких цветных металлов; спиртовой раствор с концентрацией один к пяти применяют в труднодоступном месте спайки; а смесь глицерина и канифоли применяют для герметичной пайки.
2. Флюсы, включающие спирт, вазелин или хлористый цинк, используются для прочного соединения цветных и драгоценных металлов. Применение пасты оправдано тем, что её удобнее наносить в требуемом количестве на изделие.
3. Кислотно активные вещества производятся в жидком виде, например, ортофосфорная кислота, имеющая плотность 1,7.

Хранить жидкие флюсы надо в герметически закрывающихся ёмкостях, для исключения испарения.

Пастообразные

Большое распространение получила паста Тиноль, которая применяется для пайки разных изделий в труднодоступных местах. Наносится лопаткой, с последующим активным нагреванием паяльником или другим, более мощным электрическим инструментом. Часто используется неопытными исполнителями, у которых нет навыков в работе с оловом и канифолью.

Марки мягких припоев для пайки паяльником

Основным компонентом при пайке электрическим паяльником является оловянно-свинцовый припой. Он выпускается в виде проволоки или трубки разных диаметров. Трубчатый припой внутри заполняется канифолью. Такой припой очень удобен при работе, так как не требует дополнительного брать на жало паяльника флюс.

Припой представляет собой сплав легкоплавких металлов. Как правило, в состав припоя входит олово. Можно паять и чистым оловом, но оно дорогое и поэтому в олово добавляют дешевый свинец. Олово является экологически чистым металлом и его можно применять в качестве припоя для пайки в чистом виде пищевой посуды и медицинских инструментов. Если согнуть или сжать трубочку из чистого олова, то она хрустит. Чем больше в составе припоя свинца, тем темнее поверхность припоя.

Читать также: Как найти мощность при параллельном соединении

Припои маркируются буквами и цифрами. Например ПОС-61, что обозначает П – припой, О – оловянный, С – свинцовый, 61 – % содержания олова. ПОС-61 является самым распространенным, так как подходит для пайки в большинстве случаев. В народе ПОС-61 часто называют третник , так как в его составе третья часть свинца (Pb).

Припои бывают мягкие и твердые. Температура плавления мягких припоев ниже 450˚С. Твердые припои плавятся при нагреве свыше 450˚С и для пайки электрическим паяльником не используются.

Основные технические характеристики мягких припоев для пайки электрическим паяльником

Марка припоя	Состав % от общей массы	Температура плавления ˚С	Прочность при растяжении кг/мм	Область применения
Сплав Вуда	Олово – 12,5 Свинец – 25 Висмут – 50 Кадмий – 12,5	68,5	–	Для пайки и лужения деталей, чувствительных к перегреву, для изготовления предохранителей, токсичен
Сплав д Арсе	Олово – 6,9 Свинец – 45,1 Висмут – 45,3	79	–	Для пайки и лужения деталей, чувствительных к перегреву, для изготовления предохранителей
ПОСВ-50 Сплав Розе	Олово – 25 Свинец – 25 Висмут – 50	94	–	Для пайки и лужения деталей, чувствительных к перегреву
ПОСВ-33	Олово – 33,4 Свинец – 33,3 Висмут – 33,3	130	–	Для пайки деталей из меди, латуни, константана с герметичным швом
ПОС-61 (третник)	Олово – 61 Свинец – 39	190	4,3	Для пайки и лужения токоведущих частей из меди, латуни и бронзы с герметичным швом
ПОС-61М	Олово – 61 Свинец – 37 Медь – 2	192	4,5	Для лужения и пайки тонких медных проводов и печатных проводников
ПОС-90	Олово – 90 Свинец – 10	220	4,9	Для лужения и пайки посуды для пищи и медицинских инструментов
ПОС-40	Олово – 40 Свинец – 60	238	3,8	Для лужения и пайки контактных поверхностей в радиоаппаратуре и деталей из оцинкованной стали
ПОС-30	Олово – 30 Свинец – 70	266	3,2	Для лужения и пайки деталей из меди, ее сплавов и стали
ПОС-10	Олово – 10 Свинец – 90	299	3,2	Для лужения и пайки контактных поверхностей в радиоаппаратуре
Авиа – 1	Олово – 55 Цинк – 25 Кадмий – 20	200	–	Для пайки тонкостенных деталей из алюминия и его сплавов, токсичен
Авиа – 2	Олово – 40 Цинк – 25 Кадмий – 20 Алюминий – 15	250	–	Для пайки тонкостенных деталей из алюминия и его сплавов, токсичен

Удельное электрическое сопротивление оловянно-свинцового припоя (проводимость) составляет 0,1-0,2 Ом/метр, алюминия 0,0271, а меди 0,0175. Как видите, припой проводит ток в десять раз хуже, чем медь или алюминий.

Наиболее распространенным припоем является ПОС-61, его еще называют третник. Он отлично подходит для пайки и лужения токоведущих частей из меди, латуни и бронзы с герметичным швом и не дорогой. Подходит практически для всех случаев пайки в быту.

Флюс для пайки паяльником

Флюс это вспомогательное вещество, необходимое для освобождения поверхностей спаиваемых деталей от окислов и лучшему растеканию припоя по поверхности металла при пайке. Без применения флюса выполнить паяльником качественную пайку практически не возможно.

При приготовлении наиболее популярных флюсов для пайки электрическим паяльником, применяется канифоль. Ее получают из древесины деревьев хвойных пород, в основном сосны. При температуре около 50°С канифоль размягчается, а при 250°С начинает кипеть.

Канифоль не устойчива к воздействию атмосферной влаги – гидролизуется. Она состоит на 85-90% из абиетиновой кислоты. Если не удалить остатки канифоли после пайки то происходит окисление места пайки. Многие этого не знают и считают, что канифоль для металла безвредна. Кроме того, впитывая воду из атмосферы, канифоль увеличивает свою проводимость и может нарушать работу электронных устройств, особенно высоковольтных их цепей.

Популярные флюсы для пайки электрическим паяльником

Наименование флюса	Состав % от общего объема	Область применения флюса	Способ приготовления флюса	Удаление остатков флюса
Канифольные не активные флюсы
Канифоль светлая	Канифоль светлая — 100	Пайка меди и ее сплавов легкоплавкими припоями	Готов к использованию	Спиртом или ацетоном, кистью
Спирто-канифольный	Канифоль — 20 Спирт — 80	Пайка меди и ее сплавов легкоплавкими припоями в труднодоступных местах	Растворить в этиловом спирте порошок канифоли
Глицерино-канифольный	Канифоль — 6 Глицерин -14 Спирт — 80	Герметичная пайка меди и ее сплавов легкоплавкими припоями в труднодоступных местах	Растворить в этиловом спирте порошок канифоли, затем добавить глицерин
Канифольные активные флюсы
Канифольный хлористо-цинковый	Канифоль — 24 Хлористый цинк — 1 Спирт — 75	Пайка цветных и драгоценных металлов, ответственных деталей из чёрных металлов	Растворить в этиловом спирте смешанные порошки канифоли и хлористого цинка	Ацетоном, кистью
Канифольный хлористо-цинковый (флюс паста)	Канифоль — 16 Хлористый цинк — 4 Вазелин — 80	Пайка повышенной прочности цветных и драгоценных металлов, ответственных деталей из чёрных металлов	Смешать порошки канифоли и хлористого цинка с техническим вазелином
Кислотные активные флюсы.
Хлористо-цинковый	Хлористый цинк — 25 Соляная кислота — 1 Вода — 75	Пайка деталей из чёрных и цветных металлов	Кислоту медленно вливают в посуду до ¾ ее высоты с кусочками цинка, когда перестанут выделения пузырьки водорода, флюс готов	Промывка водой или раствором питьевой соды в воде, кистью
Канифоль — 16 Хлористый цинк — 4 Вазелин — 80	Флюс паста. Пайка повышенной прочности цветных и драгоценных металлов, ответственных деталей из чёрных металлов	Смешать порошки канифоли и хлористого цинка с техническим вазелином
Канифоль — 24 Хлористый цинк — 1 Спирт — 75	Пайка цветных и драгоценных металлов, ответственных деталей из чёрных металлов	Растворить в этиловом спирте смешанные порошки канифоли и хлористого цинка
ФИМ	Ортофосфорная кислота (плотность 1,7) — 16 Спирит этиловый — 1,6 Вода — остальное	Пайка меди, серебра, константана, платины, нержавеющей стали, черных и других металлов	Кислоту медленно вливают в посуду и затем добавляют спирт	Промывка водой, кистью

Флюс на основе спирта и растворителей требуется хранить в герметичной таре, иначе жидкость быстро испарится. Очень удобна для этих целей бутылочка от маникюрного лака. Всегда и кисточка под рукой, которой удобно наносить флюс на место пайки. Такую бутылочку практически в любом доме можно найти. Еще ее достоинство, кисточка и закрутка не растворяются спиртом и растворителем. Перед наполнением флюсом обязательно нужно тщательно вымыть бутылочку и кисточку от лака. Если лак сильно застыл, то налить ацетона и оставить. Через время лак растворится.

В бутылочке я и приготавливаю спирто-канифольный флюс. Сначала через воронку из бумаги насыпаю порошок канифоли и затем заливаю спиртом. Легко налить спирт в узкое горлышко бутылочки, если прикоснуться горлышком бутылки со спиртом к кисточке, предварительно смоченной в спирте. Лить нужно очень медленно и ни одной капли не прольете. Со временем спирт испаряется и флюс становится густым. Тогда нужно его разбавить спиртом до требуемой консистенции.

В качестве флюса я часто использую не документированный флюс аспирин (ацетил салициловая кислота), который применяют в качестве лекарства. С помощью его, можно без предварительной подготовки, залудить медные и стальные поверхности. На основе аспирина легко готовится и жидкий флюс для пайки паяльником, достаточно таблетку растворить в небольшом количестве спирта, ацетона или воды.

Основные типы бессвинцовых припоев

Существует 5 основных групп бессвинцовых припоев:1. SnCu Медьсодержащие эвтектические припои изначально создавались для пайки печатных плат волной припоя. Недостатком этого типа является высокая температура расплавления и худшие механические свойства по сравнению с другими бессвинцовыми припоями. 2. SnAg Серебросодержащие припои используются в качестве бессвинцовых припоев уже много лет. Они имеют хорошие механические свойства и лучше паяются чем медьсодержащие припои. Эти припои также являются эвтектическими, температура расплавления 221°С. Сравнительные тесты пайки таким типом припоя и обычным свинецсодержащим припоем показывают значительное преимущество бессвинцового припоя по надежности пайки. 3. SnAgCu Сплав олова серебра и меди является трехкомпонентным эвтектическим припоем. Он использовался задолго до появления серебросодержащего припоя. Преимущество такого типа заключается в более низкой температуре расплавления (217°С). Соотношение компонентов в таком припое является по сей день предметом постоянных дискуссий. Припой с составом 95,5%Sn+3,8%Ag+0,7Cu рекомендован для Brite-Euram project (European Research in Advanced Materials). Этот проект показал, что такой тип припоя обладает лучшей надежностью и спаиваемостью чем серебро- и медьсодержащие бессвинцовые припои. Добавление сурьмы (0,5%Sb) позволило приспособить этот тип припоя для пайки волной. Этот тип припоя используется в промышленности наряду с серебросодержащим. Предпочтение тому или иному типу отдается исходя из экономических соображений и оборудования производства. 4. SnAgBi (Cu) (Ge). Низкая температура плавления такого сплава сильно повышает надежность пайки. Температура расплавления такого типа припоя в различных сочетаниях соотношений металлов колеблется в диапазоне 200-210°С. Компания Matsushita подтвердила, что этот тип припоев обладает лучшей спаиваемостью среди бессвинцовых припоев. Добавление Cu и/или Ge улучшает прочность паяного соединения, а также смачиваемость спаиваемых поверхностей припоем. Значительная тенденция такого типа припоев образовывать припойные перемычки по сравнению с другими бессвинцовыми припоями может быть уменьшена добавлением других примесей. 5. SnZnBi Этот тип припоев имеет температуру расплавления близкую к эвтектическим свинецсодержащим припоям, однако наличие Zn приводит ко многим проблемам связанным с их химической активностью:1. Малое время хранения припойной пасты 2. Необходимость использования активных флюсов 3. Чрезмерное шлакование и оксидирование 4. Потенциальные проблемы коррозии при сборке Использование такого типа припоев рекомендуется для пайки в среде защитного газа.

Как самостоятельно определить или расшифровать марку припоя?

В большинстве случаев расшифровать марку припоя несложно. Буква П обозначает слово «припой», другие – входящие в него компоненты (Ср –серебро, К – кадмий, М – медь, А — алюминий, Кр – кремний и т. д.). Если в материале присутствуют драгоценные и редкие металлы, маркировка начинается с них, даже если их доля составляет всего 1%. Далее следует цифра, соответствующая процентному содержанию компонента. Например, ПМЦ-36 содержит 36% меди, ПОС-61 – 61% олова.

В обозначении многокомпонентных сплавов при маркировке часто используется следующая схема: сначала идут буквы, обозначающие компоненты, затем – цифры, соответствующие их процентному содержанию (расшифровка марки МНМц 68-4-2: 63–68% меди, 4–5% никеля и 1,5–2,5% марганца). Бессвинцовые сплавы, набирающие популярность благодаря отсутствию токсичного элемента, маркируются по наименованию компонентов на латыни с указанием их содержания после соответствующих букв: Sn95,5Ag3,8Cu0,7 (трехкомпонентный олово-серебряно-медный сплав).

Определить примерный состав можно и по внешнему виду. Материалы с высоким содержанием цинка, олова или серебра окрашены в светло-серебристый цвет, свинца – в тусклый серый. Латунный, золотой и фосфорный припои желтые, медный имеет красный подтон. Если он обладает металлическим блеском, в нем много олова. Тугоплавкие припои на вид матовые.

Разновидности припоев

Припой не всегда обязательно приобретать. Можно использовать старую радиодеталь и собрать его с дорожек платы при помощи жала паяльника. Такой вариант отлично подойдет тем, кто живет далеко от города, где нет возможности приобрести материал в магазине.

Стандартные свинцовые припои.

Однако они бывают разные и отличаются своими свойствами и характеристиками. В связи с этим каждый опытный мастер должен разбираться в данном вопросе. Для спаивания деталей необходимо использование специальных сплавов – припоев.

Последние обладают более низкой температурой плавления, чем отдельные части изделий.

Подобные сплавы делятся на две основные категории в зависимости от температуры плавления: мягкие и твердые. Первый тип широко используется в радиоэлектронике, как любителями, так и профессионалами.

К легкоплавким относят припои с температурой плавления менее 450°С. Их изготавливают из: галлия, индия, олова, висмута, свинца и кадмия. Высокотемпературные плавятся при нагреве, превышающем 450°С. В любом случае он представляет собой, как правило, сплав, состоящий из нескольких металлов и примесей.

Самым распространенным вариантом является оловянно-свинцовый сплав, который называется ПОС. Числа, стоящие после аббревиатуры, свидетельствуют о процентном содержании олова.

Отличить один сплав от другого можно и не зная марки. Например, при большем содержании олова появляется характерный металлический блеск, а при большей концентрации свинца цвет становится темно-серым.

Кроме того, температура плавления ПОСов не превышает 265°С. Еще одной отличительной особенностью сплавов с большей долей свинца является их пластичность и возможность легко согнуть руками.

Классификация сплавов осуществляется в соответствии с ГОСТами.

Физико-механические свойства припоев.

Наиболее распространенными являются:

• припой ПОС 90;
• ПОС 61;
• ПОС 40;
• ПОС 30.

На самом деле маркировок существенно больше. Их насчитывается несколько десятков. Каждая записывается таким образом, что уже из ее названия становится понятен состав сплава, все изготавливаются по ГОСТу 21930-76 припой оловянно-свинцовый.

Стоит отметить, что сплавы отличаются между собой не только химическим составом. В зависимости от формы выпуска они бывают в чушках, проволоке, трубке с канифолью или в прутке.

Например, припой ПОС 61 может продаваться в прутках или в форме проволоки различного диаметра. Необходимо понимать, что соотношение свинца и олова влияет на температуру плавления. Данный параметр в большей мере определяет выбор необходимого сплава.

Кроме того, сплав может выпускаться с флюсом, например, с ФРК525-2-Т1 – безгалоидным канифольным флюсом низкой активности.

В данном флюсе отсутствуют галогены. Благодаря этому факту он оказывает значительно меньше вреда на здоровье мастеров.

Использование сплавов различных марок определяется сферой их применения. ПОС тридцать и сорок относятся к мягким. Их температура плавления не превышает 300°С. Применяются в соединении оцинкованных изделий, лужения, ремонта электроприборов и т.д.

Технические характеристики припоя ПОС-61

Обозначение припоя , как мы выяснили, довольно спорное, но против ГОСТа не попрешь. ПОС-61 применяют для пайки и лужения электронных компонентов и печатных плат точных приборов с высокогерметичными швами, для которых не допускается перегрев.

Состав припоя ПОС-61

Химический состав припоя ПОС-61 следующий:

• Олово 59 — 61 %;
• Сурьма — не более 0,1 %;
• Медь — не более 0,05 %;
• Висмут — не более 0,02 %;
• Мышьяк — не более 0,02 %;
• Железо — не более 0,02 %;
• Никель — не более 0,02 %;
• Сера — не более 0,02 %;
• Цинк — не более 0,002 %;
• Алюминий — не более 0,002 %;
• Свинец — все остальное — около 38,7 — 40,7 %.

Температура пайки припоя ПОС-61 составляет 220 градусов Цельсия. Солидус равен 183 градуса. Я даже снял видеоролик о плавлении этого припоя в замедленной съемке на свой Olympus Tough TG-860 с частотой 240 кадров в секунду.

• Плотность определяет вес и равна 8,5 г/куб. см.;
• Удельное электрическое сопротивление равно 0,139 Ом х кв.мм./м;
• Теплопроводность равна 0,12 ккал/см х с х град;
• Временное сопротивление разрыву составляет 4,3 кгс/кв.мм.;
• Относительное удлинение равно 46 %.

Достоинства припоя марки ПОС-61:

• наилучшее соотношение температуры плавления и прочности;
• хорошая адгезия к поверхности металлов;
• универсальный припой для пайки и большинства радиомонтажных работ;
• доступность и распространенность;
• низкая стоимость;
• часто выпускается в виде проволоки, например припой ПОС 61 Т2А.

Недостатки припоя типа ПОС-61:

• универсальность снижает характеристики в частных случаях, например при пайке цинка;
• температура плавления подходит не для всех устройств;
• пары припоя (свинца в нем) вредны для здоровья.

Секреты выбора

Задача любого исполнителя состоит в создании крепкого и надёжного закрепления на плате радиодеталей, поэтому подбор припоя выполняется согласно следующим параметрам:

1. Состав материалов, подвергающихся пайке — здесь надо учитывать характеристики материала, его способность к перегреву и многое другое.
2. При пайке проводов или других крупных предметов применяются тугоплавкие припои.
3. Иногда нужно применить припой, обладающий высокой способностью к проведению электрического тока, надо учитывать, что сопротивление олова намного меньше, чем у свинца, поэтому для спайки высокочастотных плат применяют дорогостоящие марки припоя.

В каждой конкретной ситуации исполнитель должен чётко знать соответствие припоя и соединяемого изделия, чтобы выбрать оптимальный вариант для качественной пайки.

Недостатки

Каждый материал вне зависимости от его основного назначения, обладает рядом плюсов и минусов. Припой без содержания свинца в составе не является исключением. Его популярность использования обусловлена следующими преимуществами:

• высокий уровень безопасности для экологии и человеческого организма;
• отсутствие в химическом составе вредных, токсичных веществ;
• повышенная степень электропроводности;
• материал, особенно тот, который состоит их чистого олова, обладает повышенным уровнем смачиваемости;
• большой ассортимент моделей припоев от разных производителей;
• модели, имеющие в составе медь в качестве дополнительного элемента, достаточно стойки к влиянию высокой температуры.

Минусы:

• если проводить параллели со свинцовыми сплавами, соединения олова с различными дополнительными элементами значительно понижает уровень смачиваемости, относительно свинцовых моделей припоев;
• бессвинцовый припой, несмотря на достаточно хорошую способность к проводимости электрического тока, нельзя использовать в технике, из-за проявляющегося недостатка, в виде роста так называемых «усов», которые подвержены возникновению разного рода трещин;
• из-за повышенной отметки точки температурного плавления, данный вид материала нельзя использовать при пайке тонкого или чувствительного к высоким температурам металла, так как это негативно повлияет на физические свойства и целостность материала.

• У сплавов олова с другими металлами понижается смачиваемость, в сравнение со свинцовыми;
• Нет возможности использовать в электронике, несмотря на высокую электропроводность, так как во время термоциклирования здесь образуется рост «усов» и появляется интерметаллическая поверхность, на которой потом возникают трещины;
• Температура плавления бессвинцового припоя является относительно высокой, как для пайки, что не позволяет использовать его для тонких металлов и чувствительных к термообработке.

Разновидности

С содержанием меди. Эта разновидность была создана для того, чтобы спаивать печатные платы. Это осуществляется волной припоя. Но он имеет более низкие механические качества в наплавленном состоянии, если сравнивать с другими разновидностями. Также не всегда требуется столь высокая температура плавления.

Бессвинцовый припой с содержанием меди

С содержанием серебра. Припой оловянный бессвинцовый является одной из самых популярных разновидностей. Они обладают высокими качествами спаивания, а также хорошими механическими характеристиками в наплавленном состоянии. Температура плавления их достигает более 220 градусов Цельсия. Это один из немногих вариантов, надежность которого может конкурировать со свинцовыми припоями.

Бессвинцовый припой с содержанием серебра

Висмут, серебро и олово. В нем наиболее низкая температура плавления, что улучшает способности к спаиванию, но понижает температурный предел эксплуатации. Спаивание у него наиболее высокое среди бессвинцовых разновидностей, тогда как смачиваетесь не всегда себя хорошо проявляет.

Химический состав

Выделяется несколько примеров содержание элементов в сплаве относительно металла, который используется как добавка, хотя в каждой марке оно может быть свое.

Сплав	Основной элемент (олово), %	Добавочные элемент,%
Оловянно-индиевый	52	Индий — 48
Оловянно-цинковый	91	Цинк — 9
Оловянно-медно-серебряный	97	Медь – 0,7 Серебро – 2,3
Оловянно-медный	99,3	Медь — 0,7

Тип припоя	Фирма производитель	Состав сплава, %	Максимальная температура плавления, градусы Цельсия	Особенности применения
Indalloy 227	Arconium Specialty Alloy	77,2 — олово; 20 – индий; 2,8 – серебро.	187	Для бессвинцовых покрытий и печатных плат.
Alloy H	Alpha Metals	84,5- олово ; 7,5 – висмут; 5 – медь; 2 – серебро.	212	Во время пайки волной требуется повышенная температура, чтобы расплавить состав (около 260 градусов Цельсия). Несовместим со свинцом и индием.
TinZinc Indium	AT{amp}amp;T	81 – олово; 19 – цинк.	178	Применяется только для тех покрытий, которые не имеют в своем составе свинца.
Используется для пайки контактных площадок в печатных платах, а также для выводов в микросхемах
Castin	AIM Products U.S. Deptartament of Energy	96,2 – олово; 2,5 – серебро; 0,8 – медь; 0,5 – Сурьма.	215	Во время пайки волной требуется повышенная температура, чтобы расплавить состав.
Tin-Silver -Copper	AIM Products U.S. Deptartament of Energy	93,6 – олово; 4,7 – серебро; 1,7 – медь.	217	Для обработки нужно использовать температуру выше 260 градусов Цельсия.
