Фен для сварки пластика: характеристики, применение, правила работы, плюсы и минусы

Виды пистолетов

Сварочный пистолет в своем составе может иметь только один электрод. Такой вид получил широкое распространение в мастерских, на небольших производствах и при личном использовании. Имеется устройство с расположенными рядом друг с другом двумя электродами. Детали располагают между ними. В этом случае отпадает необходимость подсоединения кабеля массы. При нажатии на спуск замыкается электрическая цепь, между электродами проходит ток. Выделение тепла приводит к расплавлению материала, помещенного между ними.

Для соединения пластиковых изделий пистолет можно уподобить мощному фену, в составе которого находится помимо нагревательного элемента нагнетатель горячего воздуха и сопло для подачи этого воздуха к месту сварки.

Паяльный термофен

Он напоминает обычный прибор, который часто используют в быту. Разница состоит в температурах, которые он производит. Максимальная мощность позволяет устройству выполнить пайку любых изделий.

Его применяют при:

тепловых обработках деталей;
удалении с поверхности изделий старых покрытий;
прогреве изделия для дальнейших действий (нагревание трубы перед её изгибом);
регулировке температуры воздуха, выходящего из сопла (осуществляют с помощью реле).

Паяльным термофеном называют современное электрическое оборудование, при помощи которого за небольшой промежуток времени разогревают металлический отвод. Прибором несложной конструкции и качественной сборки может пользоваться даже человек, не имеющий опыта взаимодействия с данной конструкцией.

Принцип работы с приспособлением очень простой:

нажимаем кнопку для включения;
включаются функции вентилятора, нагревателя;
захватываемые вентилятором воздушные массы нагреваются и подаются на место, которое необходимо расплавить;
при достижении нужной припою температуры, мастер отсоединяет или присоединяет необходимые детали.

Устройство

В конструкцию фена входит:

корпус — нагреватель с высокой термостойкостью, (для него часто используют фарфор, керамику, эбонит);
нагреватель нихромовый небольшого радиуса, он способствует сохранению своей формы, который обычно изготавливают при нагреваниях;
нагнетателя – устройства для нагнетания воздушных потоков (насос или вентилятор), он устанавливается с помощью монтажа на тыльную сторону термофена, имеет маленький размер, удобный для пользования;
ручки. Для уменьшения температуры ей нужна обмотка из жаропрочной ткани;
различные насадки. Их самая распространённая форма – это неширокая трубка;
датчик температур;
выключатель.

Воздух в устройстве может разогреться до температуры 750 градусов. Чтобы обеспечить такой прогрев, его нагревательная часть должна иметь мощность более 1,8 кВт. Очень важный элемент промышленного термофена — регулирование температур до 350 и 550 градусов, она поднимается к поверхностям спаиваемой детали.

Процесс cварки пластика

Правильная пайка паяльником и феном с нуля для начинающих Наиболее важное правило при сварке пластика – то, что его можно сварить только одним и тем же видом пластика. Отсюда следует, что необходимо тщательно выбирать материал для сварки и подбирать под него соответствующий пруток, схожий с ремонтируемым пластиком. ВАЖНО: отремонтированная деталь должна обладать такими же эксплуатационными свойствами, как и новая

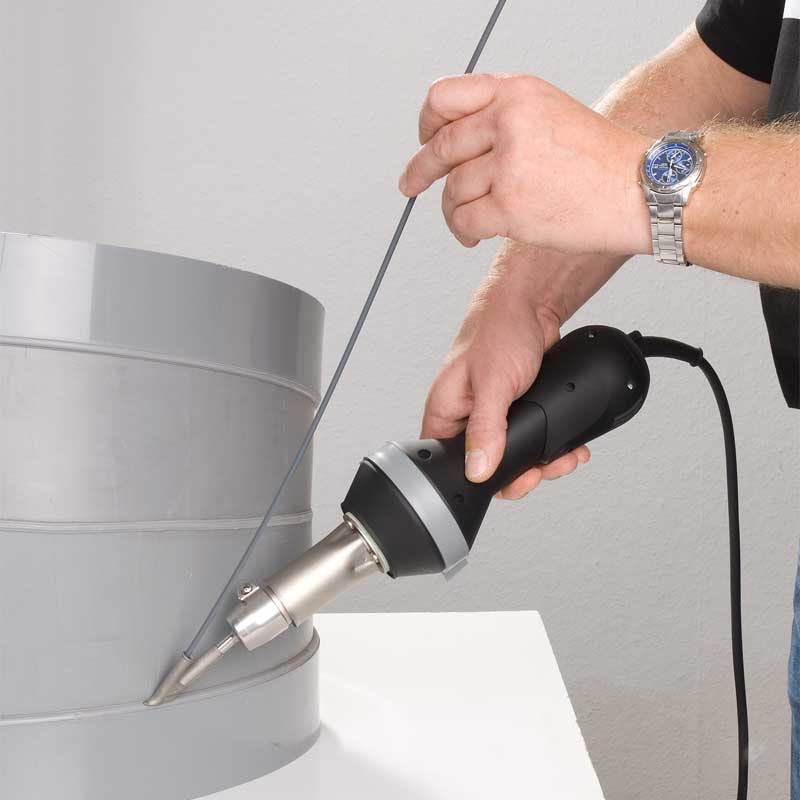

При помощи полипропиленовых пластин (плоских термопрутков) возможно провести следующие виды ремонта бампера и других пластиковых деталей автомобиля:

ВАЖНО: отремонтированная деталь должна обладать такими же эксплуатационными свойствами, как и новая. При помощи полипропиленовых пластин (плоских термопрутков) возможно провести следующие виды ремонта бампера и других пластиковых деталей автомобиля:. При помощи полипропиленовых пластин (плоских термопрутков) возможно провести следующие виды ремонта бампера и других пластиковых деталей автомобиля:

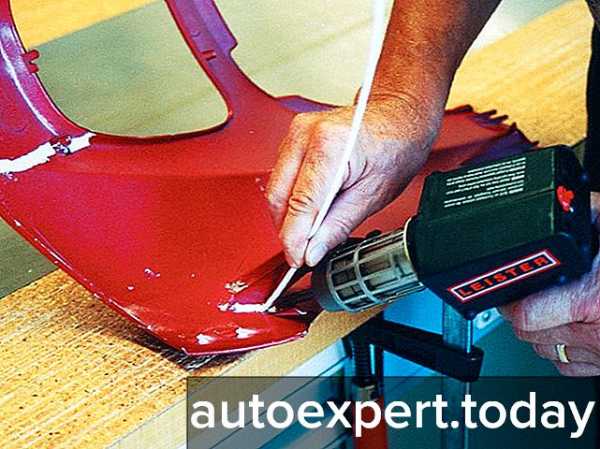

ремонт сквозных трещин бампера;
замена и восстановление отсутствующего фрагмента – ремонт пролома бампера;
ремонт проушин бампера. Или повреждения бампера в местах креплений к кузову;

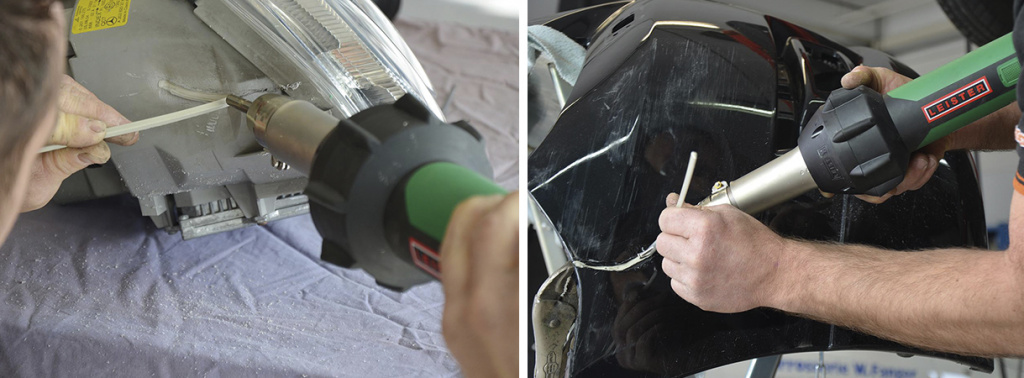

ремонт расколотых корпусов фар и их креплений;
ремонт накладок порогов, кожухов зеркал, молдингов дверей, расширителей колесных арок, передних пластиковых крыльев, накладок противотуманных фар, рейлингов крыши, держателей рейлингов, бачков омывателя, кофор запасного колеса (пластиковый чехол запаски);
ремонт пластика под капотом (корпуса воздушного фильтра, и других дорогостоящих пластмассовых деталей);
ремонт мотопластика (крылья, фары, обтекатели и их кронштейны, боковые накладки, кофры для перевозки багажа).

Пистолет для сварки пластмассы: как работает аппарат?

Современные автомобили имеют множество пластиковых кузовных элементов. Они представлены для большинства моделей бамперами, зеркалами, порогами и молдингами. При ДТП они могут треснуть. Восстановление таких деталей осуществляют путем пайки. Данные работы можно осуществить различным оборудованием, однако профессиональным инструментом является аппарат для пайки пластмассы, рассмотренный в приведенной статье.

Особенности выбора

Пистолет для сварки также называют термопистолетом и феном. Считается, что для сварки пластмассы наиболее подходят варианты мощностью от 1600 Вт. Сварочный аппарат в зависимости от модели может обеспечивать температуру от 80 до 700 °C. Рассматриваемые инструменты подразделяют на два типа в зависимости от устройства регулировки температуры. Термопистолеты одного вида имеют плавную регулировку, а другого — дискретную.

Желательно приобрести аппарат для пайки пластмассы с плавной регулировкой, так как такое оборудование является более универсальным. Данные варианты обеспечивают возможность сварки обширного разнообразия вариантов пластмассы.

Помимо названных, встречается и третий тип регуляторов температуры — электронный. Если сварочный аппарат оснащен таким регулятором, значит, он относится к наиболее совершенным моделям. К тому же качественный сварочный пистолет характеризуется оснащением средством защиты от перегрева, а также наличием нескольких насадок.

Выбирать сварочный пистолет необходимо на основе типа пластмассы, из которого состоит ремонтируемая деталь. Нужно учитывать, что определить на вид марку материала невозможно, поэтому следует искать на детали маркировку изготовителя.

Пример устройства

В качестве примера далее рассмотрен сварочный пистолет Nordberg WP3. Данный аппарат осуществляет соединение деталей из пластмассы путем вплавления в материал скоб из нержавеющей стали. Такой способ сварки обеспечивает высокую прочность шва, в сравнении с обычной пайкой, благодаря чему данный сварочный аппарат можно применять для восстановления элементов из пластмассы, подверженных значительным механическим нагрузкам в процессе эксплуатации.

Данный сварочный аппарат имеет мощность 800 Вт, рассчитан на номинальное напряжение 220-240 В и частоту тока 50 Гц. Температура поверхности его сварочной головки может изменяться от 0 до 300 °C.

Рассматриваемый пистолет для сварки обеспечивает электрозащиту первого класса. Аппарат оснащен нагревателем с системой управления, пистолет для сварки защищен от перегрева благодаря системе контроля температуры.

Высокое качество соединения достигается благодаря тому, что данный пистолет для сварки обеспечивает равномерный нагрев скоб. При этом пистолет удобен в эксплуатации, что облегчает ремонт и сокращает время его осуществления. Аппарат оснащен ручкой из полиуретана.

Паяльник

В большинстве случаев сварочный пистолет для пластмассы применяют в комплекте с паяльником. Его используют для соединения фрагментов расколотой детали а также армирования сеткой. Для успешного выполнения ремонта нужно грамотно выбрать и данный инструмент.

Основные требования, которые к нему предъявляются, — это удобство эксплуатации и небольшое время нагрева до требуемой температуры. Последнее условие может быть выполнено в том случае, если паяльник имеет мощность не менее 100 Вт. Кроме того, желательно выбрать паяльник с деревянной ручкой, так как деталь из пластмассы при продолжительной работе может расплавиться.

Подготовка к сварке

Перед началом сварки поврежденная деталь должна быть подготовлена. Подготовительные работы включают несколько этапов, которые рассмотрены далее:

Прежде всего, необходимо очистить поврежденную деталь путем мойки с применением моющих средств.
Второй шаг состоит в обезжиривании. Для этого применяют растворители, например уайт-спирит.
Если на поверхности ремонтируемой детали присутствуют какие-либо отслоения, например представленные лакокрасочным покрытием, нужно удалить их острым предметом вроде ножа либо заточенной отвертки.
Далее необходимо отшлифовать участки детали, прилегающие к дефекту. Для этого используют наждачную бумагу абразивностью Р120, однако если обрабатываемая поверхность имеет большую площадь, существенно ускорить осуществление шлифовки можно путем применения шлифовальной машинки с кругом аналогичной зернистости.
В завершение нужно очистить рабочую поверхность от остаточных продуктов шлифовки, представленных пластмассовой пылью, путем обдува. На этом подготовка пластмассы к сварке считается завершенной.

Как сделать своими руками?

Самодельная ПС – это настоящий вызов для радиолюбителя. Поскольку оригинальный продукт обойдется недешево (от 60 тысяч рублей), у мастеров часто возникает идея взять схемы и чертежи и соорудить такой прибор своими руками. Например, из прикуривателя.

Для этого понадобятся:

автомобильный прикуриватель (у многих лежит без дела);
провод;
пара болтов, шайб, гаек МЗ;
медный лист 0,5 мм толщиной.

А также следующие инструменты:

лабораторный блок питания;
стамеска;
ножницы;
тепловизионная ручная камера;
отвертка;
сверла и шуруповерт.

Процесс сборки схематично выглядит следующим образом.

Сначала нужно разобрать прикуриватель. Из него следует изъять нагреватель и керамический изолятор.
На медном листе надо начертить контур нагревателя и вырезать детали.
Первой заготовкой будет контактная минусовая шайба. Центральное отверстие пробивается либо сверлом, либо стамеской.
С плюсовым элементом проще – отверстие легко просверливается шуруповертом.
Из получившихся деталей будет собираться паяльник. Нужно наживить болтик, установить минусовую контактную площадку, надеть керамический изолятор.
Затем положительную контактную площадку следует надеть на центральный винт, накрутить гайку и хорошенько зажать изделие.
Далее нужно накрутить ручку, подключить провода питания, зажать их винтами. «Крокодилами» прибор подключается к блоку питания, обязательно выставляется ограничение по току (3,85 Ампер). Напряжение регулирует мощность.
В завершении следует проверить, какую температуру выдаст собранный прибор. С этим справится тепловизионная камера.

Можно тестировать! Есть, конечно, и более сложные схемы, со специальными термопрофилями, элементами из стекла, галогеновым обогревателем, паяльным феном. Но такие пробы подойдут тем, кто уже имеет некоторый опыт в сборке. Инфракрасные паяльные станции считаются одними из лучших приборов своего ряда.

О том, как смастерить инфракрасную паяльную станцию из автомобильного прикуривателя, смотрите в следующем видео.

Основные характеристики полипропилена

Данный материал получают в промышленности из макромолекул изотактического строения, а процесс образования полипропилена в виде листов заключается в следующем: расплавленный материал пропускают через валики. Для полипропилена характерно использование его при создании различных емкостей, труб большого диаметра, так же он обладает изоляционными свойствами и в этой области он также нашел активное применение.

Отметим основные характеристики, свойственные листовому полипропилену:

Хорошо чувствует себя во влажной среде,
Отличается механической прочностью,
Материал устойчив к различным химическим веществам: щелочи, кислот, растворы солей.
Не боится ультрафиолетовых лучей.

Еще одна важная особенность, характерная для полипропилена – это универсальность его монтажа. Этот материал можно разрезать и соединять разными способами. В настоящее время наиболее часто применяются следующие:

Механический. Он предполагает применение крепежа. Стоит отметить, что конструкция, выполненная таким способом не будет отличаться высокими теплоизоляционными свойствами.
Склеивание. Такой метод очень популярен, поскольку материал хорошо контактирует с механическими веществами, и клей никак не повредит его.

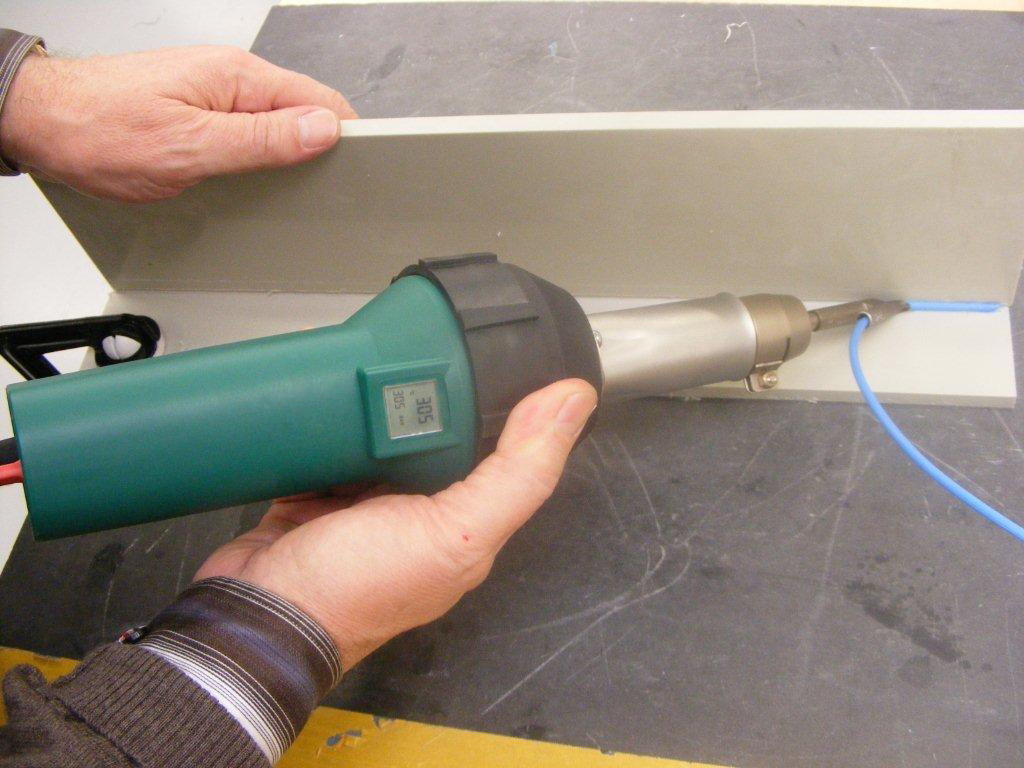

Сварка листов полипропилена. Используя такой метод, вы получите качественное и прочное соединение, в этом поможет специальный инструмент для сварки полипропилена.

Сборка термофена своими руками

Нагрев пластика

Сборка термофена своими руками начинается с создания спирали нагревательной части. Спираль накручивается на стальную проволоку сечением 4-7 мм с натяжкой. Спираль желательно наматывать проволокой из фехраля или нихрома сечением 0,5-0,6 мм. Размер спирали высчитывается с учетом условия, что ее электрическое сопротивление будет составлять приблизительно 75-95 Ом.

Собранный нагревательный элемент устанавливается во внутренний канал корпуса термофена. Но предварительно нужно место установки проложить кварцевыми пластинами, слюдой или асбестом, для дополнительной термоизоляции. Выходы спирали, с помощью винтового крепления, соединяются с проводом электрического питания. Этот электропровод обязан иметь теплостойкую изоляцию – волокнистую изоляцию либо фторопласт. Провод нужно проложить через пусковой включатель и реостат для регулирования напряжения, которое подается на спираль.

В обратной части корпуса закрепляется воздушный нагнетатель четко соосно с отверстием нагревательного элемента. Если компрессор или нагнетательный элемент не может поместиться в корпусе, то его можно зафиксировать снаружи торца корпуса. В данном случае к нему нужно присоединить направляющую трубке для потока воздуха. Данная трубка обязана проходить к нагревательному элементу изнутри корпуса и устанавливаться четко соосно его каналу.

От нагнетателя выводятся провода для электрического питания, которые подсоединяются с проводом для нагревателя таким образом, чтобы включатель одновременно мог управлять питанием двух элементов. Реостат регулировки воздушного потока необходимо ввести в цепь электропровода для нагнетателя – его работа не зависит от включения нагревателя.

Электропровод питания выводится наружу внизу рукояти корпуса, а клавиша или кнопка включателя и рычаги реостатов крепятся в удобном вам месте с наружно стороны корпуса. После половинки корпуса соединяются и крепятся между собой. Монтируется концевая часть из термоизоляционного материала в форме конуса или цилиндра. Крепится металлическое сопло. В конструкции лучше всего предусмотреть сменные сопла с различным выходным диаметром.

Принцип работы термофена

Фен для пайки своими руками работает таким образом. Во время нажатия на спусковую кнопку включается нагреватель и вентилятор. Нагретый воздух узким потоком перемещается в необходимую точку. При достижении установленной температуры, воздушный поток расплавляет флюс и припой, а также нагревает соединяемые детали. Таким образом, происходит спайка деталей.

Пайка микросхем

повысить до 750-800С

В значительной мере увеличивается требование к термической устойчивости материала корпуса аппарата, а рукоять при этом обязана иметь температуру, которая комфортна для рук человека, чтобы пайка не превратилась в муку. В некоторых конструкциях фенов для удобства эксплуатации и в роли дополнительной тепловой защиты устанавливается резиновое покрытие рукояти.

Инструмент для сборки термофена

Во время изготовления фена своими руками будет необходим такой инструмент:

лобзик;
ножницы;
плоскогубцы;
ножовка по металлу;
электрическая дрель;
тиски;
кисточка;
отвертка;
штангенциркуль;
паяльник;
метчики;
плашки;
омметр;
тестер.

Термофен сможет помочь во многих работах, которые связаны с пайкой микросхем и маленьких деталей. При помощи его можно спаять линолеум, полимерные пленки и сделать еще множество полезных дел. Термофен можно собрать своими руками с небольшими затратами.

Лист полипропилена: природа материала для заготовки

Данный материал производится путем выдавливания гранул вещества полимера из специальных отверстий. Такая технология позволяет получить в итоге лист любой длины и ширины. Сам лист полностью состоит из гранул. Покрытие такого материала может быть или глянцевым или матовым, если лист покрыт глянцем, то сверху накрывается пленкой.

Основными преимуществами полипропилена является:

диэлектричность;
достаточная гидрофобность;
стойкость к стиранию;
химическая прочность.

Благодаря особым характеристикам сварка листов полипропилена не представляет самой объемный процесс и отличается доступностью. Весь процесс сварки заключается в доведении краев материала до вязкого состояния и сильно прижатия друг к другу. Такой механизм поможет получить в последующем цельную деталь.

Принцип действия термофена

Все аппараты можно разделить на две группы:

бытовые;
промышленные.

Бытовой фен для пайки пластика – отличный прибор, с помощью которого можно выполнить множество работ: от монтажа линолеума до сварки ПВХ.

Некоторые аппараты оснащают регулятором температуры, что позволяет подобрать оптимальные параметры для различных материалов. Наличие регулировочного механизма расширяет сферу применения: можно выполнить пайку медных труб феном или провести восстановительный ремонт микросхем.

Перед работами необходимо идентифицировать материал детали, поскольку нагревать можно только полимеры из группы термопластов – после нагрева они возвращаются в исходное состояние без потери эксплуатационных характеристик.

Степень температурного воздействия можно регулировать путем изменения расстояния от сопла до поверхности заготовки. Это требует определенных навыков, поскольку при чрезмерном удалении деталь не прогреется до нужной температуры по всей глубине, что негативно скажется на параметрах шва. Например, некачественная сварка ПВХ ткани приводит к потере герметичности соединения.

Устройство промышленного фена

Перед тем как совершить покупку следует посмотреть на следующие технические характеристики: максимальная температура, которая достигается в воздушной струе, производительность электрического прибора и его мощность. Производители строительного фена указывают данную информацию в технической документации.

Большинство моделей промышленного фена имеют температуру, при которой можно совершать работу – не более 650 градусов по Цельсию. Ряд дорогостоящих моделей может повысить данный параметр до 800 градусов.

Производительность фена определяется тем объемом воздуха, что пропускается через прибор за единицу времени. Модели, представляющий средний класс, могут пропускать воздух в диапазоне от 200 литров в минуту.

Максимальный результат может возрасти до 650 литров в минуту. Этот показатель напрямую увязан к температуре нагрева. Если у аппарата будет больше температура нагрева, то и возможности его серьезно возрастут.

Как работать строительным феном

Принцип работы строительного фена:

Воздух с электромотора через вентилятор и через специальные отверстия втягивается и направляется на раскаленную спираль.
Через раскаленную спираль воздух нагревается и направляется на противоположную сторону фену, через насадку (сопло).

Насадки могут быть различной конфигурации. Чтобы в корпус не попали лишние предметы, он имеет фильтр и решетку.

Строительный фен выглядит как электродрель или электрический фен для сушки волос, но он имеет более высокую температуру. Им можно заменить паяльную лампу.

По работоспособности этот инструмент универсален как в быту, так и в строительных, сантехнических работах, обработке дерева, то есть в любых областях, где нужен направленный поток горячего воздуха.

Работать строительным феном нужно осторожно, чтобы избежать травм или ожогов:

Работать в хорошо проветриваемом помещении.
Перед работой убрать все легковоспламеняющиеся материалы, уровень инструмента не должен быть на уровне головы пользователя.
Перед полноценной работой следует дать поработать инструменту на небольших температурах, нельзя включать сразу на высоких температурах, воздухозаборные решетки должны быть отрыты, следует сделать перерыв через каждые 15 минут.
Четко следовать работе, указанной в инструкции применения оборудования.
Не допускать попадания пыли, грязи или влаги на инструмент.

Насадки для строительного фена

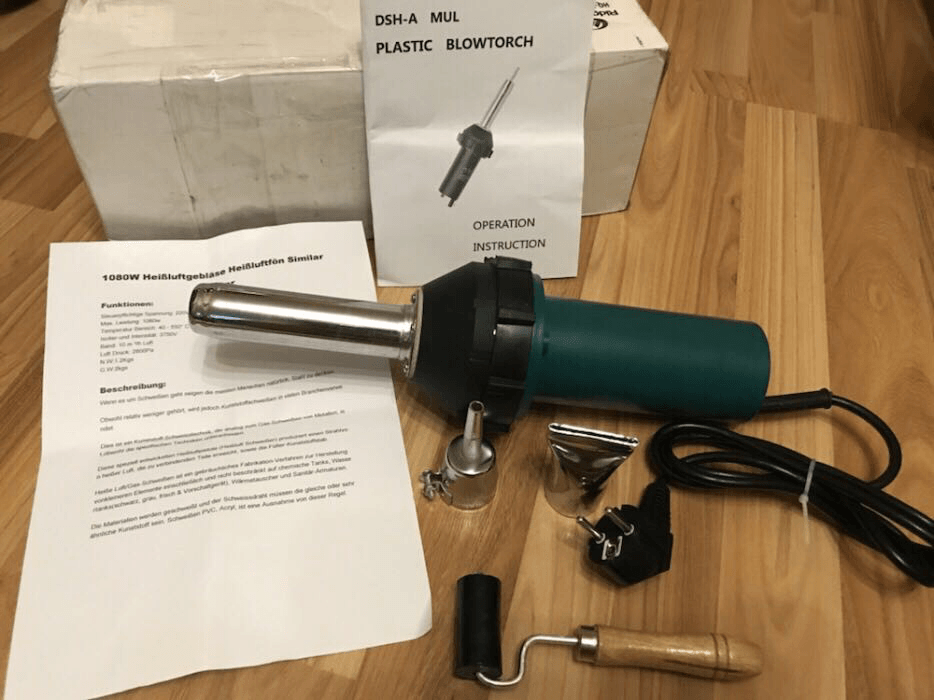

При продаже этого инструмента набор комплектуется несколькими насадками. Их иное название – форсунки или сопла. Часто для работы этого недостаточно. Устройства можно купить отдельно. Разнообразие расширяет возможности использования фена за счет изменения силы и формы воздушного потока.

Приведем наиболее применяемые насадки:

фокусирующая круглая необходима для бесконтактной пайки трубок из меди. Сварочная пластиковая лента позволяет заделывать щели в различных конструкциях, приклеивать мебельный шпон;

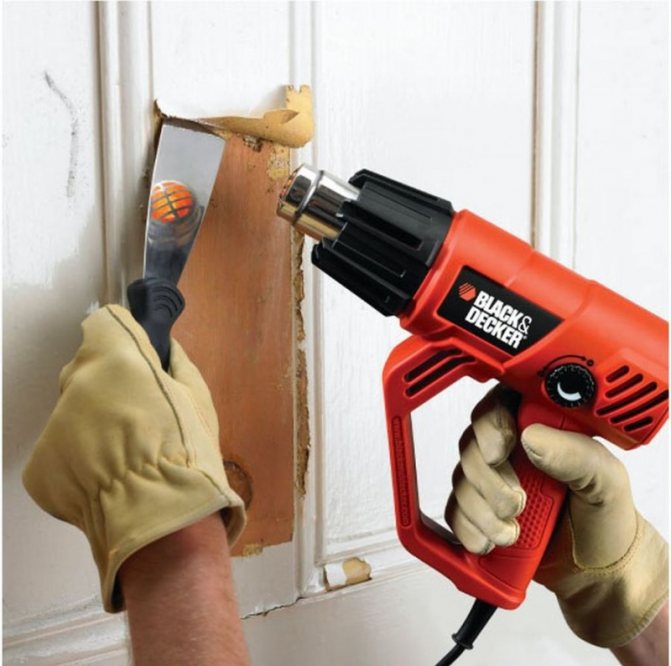

плоская – с ее помощью удаляют старую краску или шпаклевку, остатки отделочных материалов;
рефлекторная нагревает пластмассовые трубы, прежде чем начать их изгиб;
щелевые, шлицевые насадки нужны для пайки изделий из ПВХ материалов;
режущая необходима для вырезки различных фигур из пенопласта;
сварное зеркало применяется в контактной сварке материалов из пластика и подготовке стыков изделий;

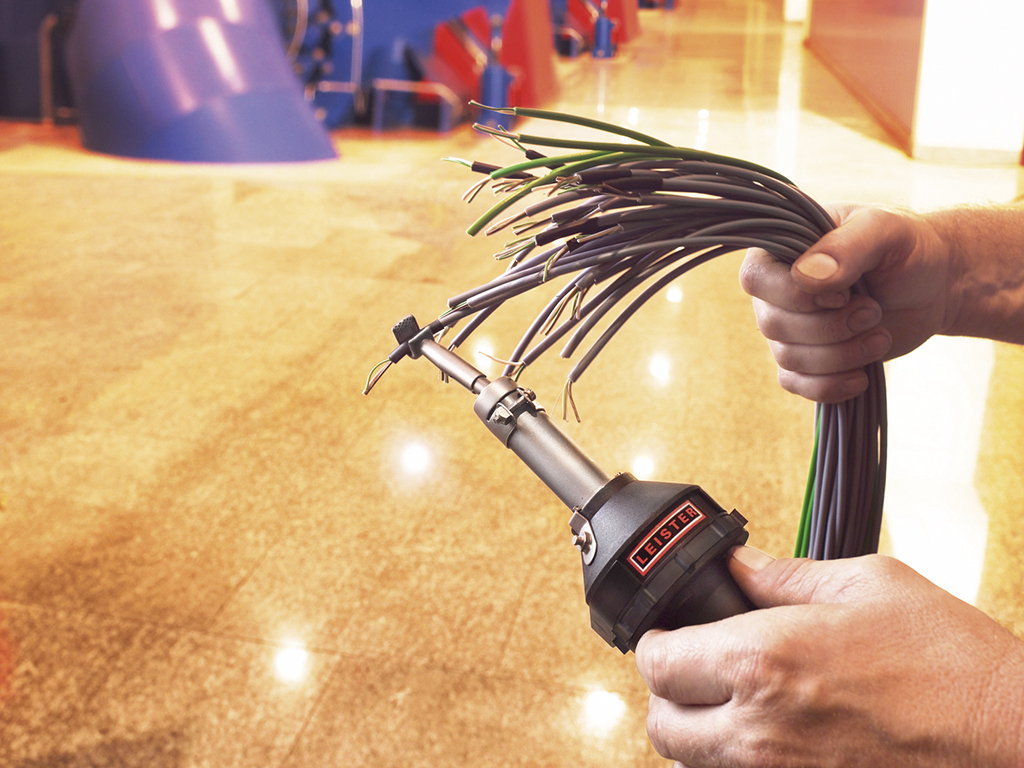

с помощью сварной насадки соединяют сварочные синтетические кабели.

Насадку выбирают в зависимости от предполагаемой работы с феном.

Насадка для пайки пластика на фен

Осуществить ремонт пластмассовых изделий гораздо проще, чем металлических. Для этого не нужна высокая температура, применение трансформаторов. Достаточно использовать строительный фен и правильно выбрать дополнительные элементы.

Для пайки изделий из пластика подойдет специальная плоская V-образная насадка. Она оснащена сварочным прутком, который служит припоем. Материал припоя должен быть того же состава, что и свариваемый материал.

Насадка для фена – сварочный наконечник

Сварочный наконечник состоит из двух трубок, сваренных под углом. По одной из трубок подается горячий воздух в рабочую зону, по второй – размягченный сварочный пруток, припой. Его состав идентичен материалу свариваемой детали.

Сопло для термофена

Сопло представляет собой трубку переменного сечения, сужающуюся к выходу. За счет этого увеличивается скорость и напор выходящего горячего воздуха. Можно использовать для нагрева ПВХ труб перед изгибом, приклеивания защитной и склеивающей ленты или шпона, сварки деталей.

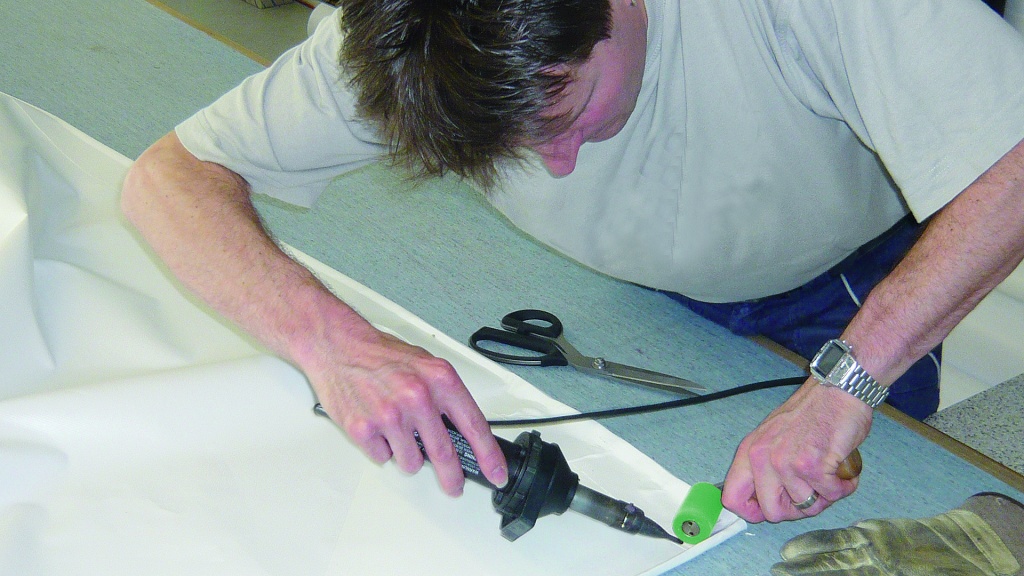

Насадка на фен для сварки линолеума

Для сварки линолеума используют насадку, оборудованную держателем для полимерного шнура, с помощью которого и происходит сварка. Вставив шнур в аппарат, включаем его и ждем, когда шнур начнет плавиться. Начинаем сварку, продвигая наконечник вдоль шва.

Соединение полотен линолеума можно выполнять и при помощи тонкого сопла диаметром 5 мм. Для этого полимерный шнур укладываем в шов между полотнищами вручную. Струю горячего воздуха направляем на место контакта, продвигаясь вдоль него. Расплавляясь, шнур склеит полотна.

Насадки для строительного фена, изготовленные своими руками

Для этого можно использовать различные металлические трубки. Диаметр такой трубы должен соответствовать диаметру сопла фена и надеваться на него. Один конец служит для насадки на фен, из другого мы делаем необходимую для нас форму. Самая простая – плоская или щелевая. Для этого достаточно молотком сплющить трубу до нужного размера.

Чтобы получить насадку-сопло, нужно сделать на трубе 4 продольных разреза и вырезать по ним прямоугольные треугольники. Размер поперечного катета зависит от требуемого диаметра сопла. Согнув полученные лепестки внутрь, получим наконечник меньшего диаметра. Свариваем лепестки между собой, зачищаем швы и получаем нужное дополнение.

Можно сделать самостоятельно и V-образный наконечник с держателем прутка-припоя. Для этого нужно использовать три трубки различного диаметра. Одна из них должна надеваться на сопло фена. Две другие свариваются между собой под углом, привариваются к основной трубке. При достаточном умении можно получить изделие не хуже фабричного.

Где используется

Сегодня фен с насадками используется, как в быту, так и на крупных предприятиях для самых разных задач. Сам по себе инструмент не способен выполнять многие функции, но с набором насадок инструмент становится универсальным и используется для:

соединения и обработки стыков;

ремонта трещин, неровностей, деформаций;

пайки деталей из пластика, полимерной пленки и с другими материалами;

кровельных работ;

монтажные, ремонтные, демонтажные работы в автомобильной сфере.

Кроме этих задач фен с соплами способен выполнить множество других работ, где используются мягкие полимерные материалы и требуется термальное воздействие.

Изготавливаем воздушный паяльник из обычного

Модернизация аппарата не займет много времени. В результате мастер получит удобный нагревательный инструмент, которым можно расплавить любой припой, включая особо твердые материалы.

В качестве основы можно использовать обычный электрический паяльный прибор, мощностью 40 Вт. Для создания устойчивого потока воздуха необходим миниатюрный компрессор, типа аквариумного. Этапы создания фена:

Для начала необходимо удалить контактный стержень прибора.
С обратной стороны присоединяемой переходную втулку, которая будет служить местом подключения воздушной магистрали.
Сверлим отверстия в корпусе, для вывода проводов питания.
Металлический наконечник, к которому крепилось жало, необходимо защитить от утечек тепла. Нет необходимости использовать дорогой изоляционный материал – с функцией сохранения тепла справится фольга и медная проволока.
Герметизируем все отверстия на корпусе.
На место стержня устанавливаем стальную трубку аналогичных размеров. В этом случае ее люфт будет минимальным.

На этом сборка фена для пайки своими руками заканчивается. Такой прибор способен прогревать поверхность до 300 Сº. Этого достаточно для работы с любыми пластмассовыми изделиями в домашних условиях. Основное преимущество аппарата заключается в простоте конструкции – для сборки не нужно вытачивать какие-либо детали на станке или использовать специальный инструмент.

Принцип работы сделанного своими руками

В первую очередь необходимо определится с длиной воздушной магистрали. Если разместить компрессов на большом расстоянии, мощность потока воздуха снизится, за счет постоянного трения с внутренней части трубок. Оптимальной считают длину 30-40 см.

Попадая в корпус паяльника, воздух проходит через нагревательный элемент с увеличенной теплоемкостью, а затем поступает на обрабатываемую поверхность через стальную трубку.

Минусы самодельной конструкции – отсутствие механизма для регулировки температуры и относительно слабый поток воздуха.

Для увеличения давления воздуха необходимо собирать миниатюрную турбину, однако это приведет к увеличению стоимости аппарата.

Мини станция с большими возможностями

Для сборки более совершенного устройства для генерации горячих потоков понадобится заготовка под корпус достаточного размера. Можно использовать пластиковый футляр от старой автомобильной аптечки.

Особенностью конструкции является нагревательный элемент, который устанавливается непосредственно в трубку. Такая схема использовалась в старых конденсаторах. В отличие от предыдущего прибора, компрессор размещают непосредственно в корпусе, что увеличивает его производительность, за счет снижения силы трения.

Для регулировки температуры используют блок питания с регулировкой на микроконтроллере. Компактные размеры позволяют использовать такую паяльную станцию в любых условиях.

Способы соединения полимерных труб

Существует несколько методов осуществления такой операции, как пайка пластиковых труб. Остановимся на каждом подробнее.

Стыковая пайка

Это соединение изделия одинакового внутреннего и наружного диаметра. Последовательность следующая:

Подгонка торцов для плотного их прилегания, для этого применяют торцеватель зачистки кромок.
К торцу прижимают плоский нагреватель. Выдерживают определенное время для расплавления.
Снимают нагреватель и прижимают торцы друг к другу, выдерживают до остывания. Происходит процесс полимеризации и образования шва.

Чтобы получить качественное соединение, для стыковой сварки используют специальные аппараты станочного типа. Такие приспособления выбирают для работы профессионалы. На бытовом уровне для полипропиленовых соединений этот метод практически не применяется.

Муфтовая пайка

Муфтовая пайка полипропиленовых труб наиболее часто применяется для прокладки их в квартире или жилом доме. Здесь используются две детали – муфта и труба. Внутренний диаметр муфты должен соответствовать наружному диаметру трубы. Муфтой может быть отрезок трубы, тройник, отвод, кран или другой фитинг.

Пайка осуществляется с помощью приспособления, на одной стороне которого расположена муфта, на другой – дорн. В муфту аппарата вставляется труба, на дорн одевается муфта, с помощью которой выполняется соединение. Производится одновременный нагрев торцов

Важно не превысить время нагревания, чтобы не расплавилась вся стенка

После нагрева обе заготовки одновременно снимают с нагревателя, трубу вставляют в муфту на отмеченную глубину. Дальнейшее охлаждение приводит к процессу полимеризации соприкасающихся поверхностей и их спайке.

Пайка с помощью электрофитинга

Пайка труб из полипропилена с применением электрофитинга выполняется с помощью муфтового аппарата, оснащенного электрическим кабелем. Муфта-фитинг надевается на трубу и подключается к нагревателю. Она нагревается до температуры 260 0 С, расплавляется и происходит их спайка. Далее аппарат выключают и отсоединяют от фитинга. После остывания соединения, образуется прочный контакт.

Другие способы пайки

Один их способов соединения полипропиленовых трубопроводов, это, так называемая, холодная сварка. Выполняется с помощью органического клея-растворителя. Его нанесение на поверхность пластика вызывает размягчение пластика. Обработанные участки необходимо сразу же соединить, так как клей быстро испаряется. Этот метод используют для соединения деталей из ПВХ, которые малопластичны при нагревании.

Характеристики и применение фена для сваривания изделий из пластика
