Прочностные характеристики ст. 12х18н10т
Одним из наиболее распространенных методов увеличения прочности считается высокотемпературная термическая обработка (ВТМО). Для того чтобы исследовать воздействие ВТМО на данный вид стали, были выбраны заготовки 100 х 100 мм и длиной от 2,5 до 5 м. Закалка проводилась на стане 350. Процесс выглядел таким образом: сначала сырье нагревалось в методической печи при температуре в 1150-1200 градусов. Далее их выдерживали под воздействием этой же температуры в течение 2-3 часов. Прокат самой стали проходил по обычной технологии прокатки.
Можно добавить, что сталь 12х18н10т упрочняется сильнее, чем, к примеру, 08х18н10т, но при этом у нее увеличен процент разупрочнения с повышением температуры. Это связано с разной долей содержания углерода.
Что еще важно сказать о температурных характеристиках, так это то, что если сталь эксплуатируется при показателе в 800 градусов, то максимальное время ее работы около 10 000 часов
Преимущества марки стали 12х18н10т
Преимуществ существует действительно достаточно много, однако перечислять их все не имеет никакого смысла, мы же поговорим о том, что действительно очень важно:
- Прежде всего это действительно универсальный металл, который может применяться во многих отраслях деятельности.
- Данный вид стали обладает отличными характеристиками, в том числе и для использования в агрессивной химической среде. Имеется возможность использования, как при очень низких отрицательных температурах, так и при высоких температурах.
- Относительная доступность. Несмотря на то, что данный вид стали используется в буквальном смысле повсеместно, его не проблема приобрести.
- Повышенный уровень прочности. Благодаря своему составу, данный вид стали позволяет добиться действительно очень хорошей прочности.
Это далеко не полный перечень преимущественных особенностей, но именно на это нужно обращать особое внимание при выборе стали
Перечень аналогичных марок
Характеристики стали 08Х18Н10Т идентичны и у некоторых зарубежных марок нержавейки. К их числу относятся:
- AISI 321, S32100 – Америка;
- 1.4541, 1.4878, X10CrNiTi18-9, X6CrNiTi18-10 – Германия;
- SUS321 – Япония;
- 321F00, Z6CN18-10, Z6CNT18-10 – Франция;
- 321S12, 321S18, 321S20, 321S22, 321S31 – Англия;
- 1.4541, X10CrNiTi18-10, X6CrNiTi18-10 – Европа;
- X6CrNiTi18-11, X8CrNiTi1811 – Италия;
- F3523, X6CrNiTi18-10 – Испания;
- 0Cr18Ni11Ti, 1Cr18Ni9Ti, OCr18Ni10Ti – Китай;
- 2337 – Швеция;
- 0H18N10T, 1H18N10T, 1H18N9T – Польша;
- 17246, 17247, 17248 – Чехия;
- X6CrNiTi18-10S, X6CrNiTi1810K-KW – Австрия
Среди сплавов российского производства можно отметить 10Х17Н13М2Т и 10Х17Н13М2 (не содержат титана), а также 10Х17Н13МЗТ, в состав которого включено повышенное содержание молибдена.
В России выпускается и более дешевый аналог 12Х17. Он обладает антикоррозийными свойствами. Но его применение невозможно при экстремально высоких температурах. К тому же, его химические и физические показатели остаются неизменными только при нахождении в слабоагрессивных средах.
Зарубежные аналоги Стали 08Х18Н10Т
| США | Германия | Япония | Франция | Англия | Евросоюз |
| — | DIN,WNr | JIS | AFNOR | BS | EN |
| 321 | 1,4541 | SUS321 | 321F00 | 321S12 | 1,4541 |
| S32100 | 1,4878 | Z6CN18-10 | 321S18 | X10CrNiTi18-10 | |
| X10CrNiTi18-9 | Z6CNT18-10 | 321S20 | X6CrNiTi18-10 | ||
| X12CrNiTi18-9 | 321S22 | ||||
| X6CrNiTi18-10 | 321S31 | ||||
| Италия | Испания | Китай | Польша | Чехия | Австрия |
| UNI | UNE | GB | PN | CSN | ONORM |
| X6CrNiTi18-11 | F.3523 | 0Cr18Ni11Ti | 0H18N10T | 17246 | X6CrNiTi18-10S |
| X8CrNiTi1811 | X6CrNiTi18-10 | 1Cr18Ni9Ti | 1H18N10T | 17247 | X6CrNiTi1810K-KW |
| OCr18Ni10Ti | 1H18N9T | 17248 |
Условные обозначения
| Механические свойства | |
| σB | временное сопротивление разрыву (предел прочности при растяжении), МПа |
| σ0,2 | предел текучести условный, МПа |
| σсж | предел прочности при сжатии, МПа |
| σсж0,2 | предел текучести при сжатии, МПа |
| σ0,05 | предел упругости, МПа |
| σизг | предел прочности при изгибе, МПа |
| σ-1 | предел выносливости при испытании на изгиб с симметричным циклом нагружения, МПа |
| δ5 , δ4 , δ10 | относительное удлинение после разрыва, % |
| ψ | относительное сужение, % |
| ν | относительный сдвиг, % |
| ε | относительная осадка при появлении первой трещины, % |
| τК | предел прочности при кручении, максимальное касательное напряжение, МПа |
| τ-1 | предел выносливости при испытании на кручение с симметричным циклом нагружения, МПа |
| KCU и KCV | ударная вязкость, определенная на образце с концентраторами вида U и V, Дж/см2 |
| HRCэ и HRB | твёрдость по Роквеллу (шкала C и B соответственно) |
| HB | твёрдость по Бринеллю |
| HV | твёрдость по Виккерсу |
| HSD | твёрдость по Шору |
| Физические свойства | |
| E | модуль упругости нормальный, ГПа |
| G | модуль упругости при сдвиге кручением, ГПа |
| ρn | плотность, кг/м3 |
| λ | коэффициент теплопроводности, Вт/(м∙°C) |
| ρ | удельное электросопротивление, Ом∙м |
| α | коэффициент линейного теплового расширения, 10-61/°С |
| с | удельная теплоёмкость, Дж/(кг∙°С) |
Источники
- https://InstrumentBaza.ru/materialy/08h18n10t-harakteristiki.html
- https://paes250.ru/vidy-stali/plotnost-08h18n10t.html
- https://pressadv.ru/stali/08h18n10t-harakteristiki.html
- https://iopent.ru/pro-materialy/plotnost-08h18n10t.html
- https://intehstroy-spb.ru/spravochnik/nerzhaveyuschaya-stal-marki-08h18n10t.html
- https://ipmet.ru/nerzhaveyushhaya-stal-08x-18n-10t-xarakteristiki-priminenie-analogi/
- https://uraltm08.ru/stati/kak-rasshifrovat-marku-stali.html
- https://svarkaipayka.ru/material/stal/tehnicheskie-harakteristiki-stali-08h18n10t.html
- https://vse-stali.ru/stali-i-splavy-korrozionnostojkie-zharoprochnye-zharostojkie-iznosostojkie/stal-08h18n10t/
Влияние содержания углерода и легирующих элементов
Именно содержание углерода в стали, а также наименование и количество введенных в ее состав легирующих добавок являются наиболее интересными для анализа получаемых свойств конкретной марки
На первом месте по важности стоит углерод, ведь сталь и представляет собой сплав железа и углерода. Увеличение содержания углерода влечет увеличение прочности с одновременным снижением пластичности
Он также определяет способность стали к технологической обработке (резание, свариваемость, обработка давлением).
Легирующие элементы вносятся в необходимых пропорциях в зависимости от необходимости получения тех или иных свойств. Каждый элемент обладает своими особенностями. Например, хром улучшает механические свойства, никель снижает порог хладноломкости, вольфрам и молибден способствуют увеличению теплостойкости быстрореза и т. д.
Как легирующие элементы изменяют структуру сплава?
Естественно, что каждый из элементов, который добавляется в состав, оказывает свое влияние на конечные характеристики нержавейки 12х18н10т.
К примеру, никель. Использование этого элемента в качестве легирующего увеличивает g — область
Однако здесь очень важно отметить, что его должно быть достаточное количество — от 8 до 12%, чтобы получить эффект расширения. Еще один важный факт — добавление именно этого вещества переводит сплав в аустенитный класс, а это ключевое значение
Переход в этот класс позволяет сочетать очень высокую технологичность стали и большое количество разнообразных эксплуатационных характеристик. Также добавление никеля увеличивает стойкость к коррозии и позволяет применять сталь в тех местах, где имеется постоянный контакт с агрессивными средами (кислоты).
Как определить пищевую нержавейку в домашних условиях
Для определения химического состава стали используются анализаторы и спектрометры. Это сложное оборудование для профессионального пользования.
Для того, чтобы определить можно ли использовать металл для хранения, транспортировки пищевых продуктов в домашних условиях можно воспользоваться «народными» способами:
- При помощи уксуса. Для этого придётся заранее запастись образцом металла, поместить его в 2 %-й уксус и подождать реакции. Если за несколько часов поверхность не потемнела, скорее всего, сталь действительно пищевая.
- Путём помещения в рабочую среду. Фрагмент металла помещают в жидкость, для хранения или транспортировки которой сталь или изделие из неё приобретается. Спустя несколько часов оценивают результаты.
- При помощи наждачной бумаги и медного купороса. Этот способ подойдет для тех, кто не уверен в металле, из которого сделана нержавеющая кухонная посуда. Следует потереть кастрюлю абразивным материалом, далее на обработанную поверхность нанести раствор медного купороса. При появлении красной плёнки – сталь не пригодна для контакта с пищевыми продуктами.
Это интересно: Коррозионностойкая сталь – выбираем качественные марки
Среди обывателей бытует заблуждение, что нержавеющий металл можно определить магнитом. К сожалению, этот способ не гарантирует правильность выбора, так как среди нержавеющих сталей, используемых для изготовления оборудования для пищевой промышленности, есть стали, которые магнитятся и которые не магнитятся.
Магнитный способ
С помощью магнита можно определить структуру сплава, соответственно его серию и назначение.
Для нержавейки естественно двойное состояние относительно магнетизма. Он может полностью отсутствовать, быть незначительным или проявлять себя в полной мере. За это отвечает структура, т. е. расположение атомов в кристаллической решетке.
Мартенсито–ферритные стали (400 серия) обладают магнитными свойствами в полной мере. В то время как марки с аустенитной структурой (300 и 200 серия) полностью инертны в этом плане, и лишь только при выделении мартенсита или феррита появляются слабые признаки.
Если нержавейка магнититься, то она не предназначена для тепловой обработки, длительного хранения продуктов, использования при низких температурах (ниже -40 ºС). В случае полной инертности или появлении очень слабых признаков — можно спокойно пользоваться посудой для всех целей.
Химический метод
С помощью медного купороса
При взаимодействии медного купороса с поверхностью нужно обращать внимание на образование красноватого налета: чем он насыщеннее, тем ниже качество нержавейки. Это выделяются молекулы меди, освобождаемые при взаимодействии Fe и SO4. Образуется на феритно–мартенситных сталях (слабо ржавеющих) с низким содержанием хрома (до 17 %)
Образуется на феритно–мартенситных сталях (слабо ржавеющих) с низким содержанием хрома (до 17 %).
При наличии никеля и других элементов такая реакция либо не происходит, либо происходит незначительно.
Придерживаясь самых элементарных правил, не сложно разобраться в назначении нержавеющей стали. Тем более, что отечественные и европейские производители очень точно выполняют назначение стандартов.
Проверка искрой
Тест металла на цвет искры – распространенный способ сортировки металлолома, который используют даже специалисты. Определить марку нержавеющей стали можно по следующими факторам:
- количество искр и вспышек, которое прямо пропорционально объему углерода в составе сплава;
- цвет искр, которые указывает на состав металла (чем он светлее, тем выше вероятность, что перед вами – низкоуглеродистая сталь);
- наличие блестящих белых искр, которое указывает на высокое содержание титана в составе.
Для проведения теста необходима угловая шлифовальная машинка (болгарка). Начните шлифовать поверхность стали и проследите за реакцией. Достаточно точно определить металл или нержавейку помогут цвет, длина и форма искр.
12Х18Н10Т — расшифровка стали

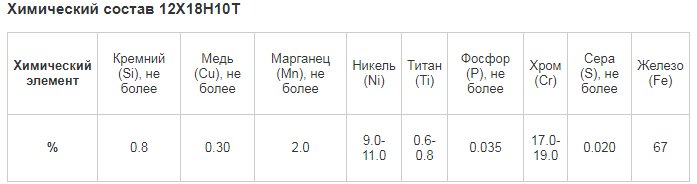

Маркировка 12Х18Н10Т говорит о расчетном количестве основных компонентов, входящих в сплав: 12 – означает 0,12% углерода, Х18 – процентный состав хрома, Н10 – никеля и Т – присутствие титана. Исходя из этого, можно определить, что в состав основных химических элементов нержавеющих сталей марки 12Х18Н10Т входит:
- около 67% железа;
- до 0,12% углерода;
- 17-19% хрома;
- 9-11% никеля;
- до 2% магния;
- до 1% титана;
- до 0,8% кремния.
Кроме этого в химическом составе металла в небольших количествах присутствуют: сера, медь, силиций, марганец и фосфор.
Высокие антикоррозионные свойства стали 12Х18Н10Т обеспечивает высокое содержание хрома. Наличие никеля способствует аустенитной структуры металла и позволяет в результате сочетать расширение эксплуатационных характеристик стали с прекрасной технологичностью во время обработки. Кроме этого наличие никеля в сплаве изменяет его свойства и повышает сопротивление металла воздействию кислот и щелочей.
Присутствие титана и кремния в стали приводят к образованию феррита, что изменяет характеристики, устраняет межкристаллитную коррозию в сварочных швах, замедляет скорость роста зерна при нагреве и увеличивает плотность получаемого слитка.
Механические свойства нержавеющей стали 12Х18Н10Т
Режимы термической обработки предусматривают применение закалки в результате нагрева до 1100ºC при последующем охлаждении в воде. Сечения нержавейки до 35 мм допускается применять охлаждение на открытом воздухе. Пределы температур для ковки от 850ºC до 1200ºC.
Удельный вес металла 7920 кг/м3. Твердость, которой обладает сталь НВ 10-1 = 179 МПа, с пределом выносливости 279 МПа.
Технология сварных соединений особых ограничительных свойств не имеет. Применяют следующие характеристики технологий сварки:
- ручная электродуговая, с применением электродов ЦТ-26;
- электрошлаковая;
- контактная точечная.
Для обеспечения повышенной прочности рекомендуется завершающая термическая обработка швов.
Механические свойства
| Сортамент | Размер, мм | Напряжение | σв, МПа | σT, МПа | δ5, % | ψ, % | KCU, кДж/м2 | Термообработка |
|---|---|---|---|---|---|---|---|---|
| Трубы холоднодеформир., ГОСТ 9941-81 | 549 | 35 | ||||||
| Трубы горячедеформир., ГОСТ 9940-81 | 529 | 40 | ||||||
| Пруток, ГОСТ 5949-75 | до Ø 60 | 510 | 196 | 40 | 55 | Закалка 1020 — 1100°С,Охлаждение воздух, | ||
| Проволока, ГОСТ 18143-72 | 540-830 | 20-25 | ||||||
| Поковки, ГОСТ 25054-81 | до 1000 | 510 | 196 | 35-38 | 40-52 | Закалка 1050 — 1100°С, вода, | ||
| Лист толстый, ГОСТ 7350-77 | 530 | 235 | 38 | Закалка 1000 — 1080 °С,Охлаждение вода, | ||||
| Лист тонкий, ГОСТ 5582-75 | 530 | 205 | 40 | Закалка 1050 — 1080 °С,Охлаждение вода, | ||||
| Лист тонкий нагартован., ГОСТ 5582-75 | 880-1080 | 10 | ||||||
| Лист тонкий полунагартован., ГОСТ 5582-75 | 740 | 25 |
| ГОСТ | Состояние поставки, режим термообработки | Сечение, мм | σ0,2, МПа | σв, МПа | δ5, % | ψ, % |
|---|---|---|---|---|---|---|
| ГОСТ 5949-75 | Прутки. Закалка 1020-1100 °С, воздух, масло или вода. | 60 | 196 | 510 | 40 | 55 |
| ГОСТ 18907-73 | Прутки шлифованные, обработанные на заданную прочность.Прутки нагартованные. | -До 5 | — — | 590-830930 | 20 — | — — |
| ГОСТ 18143-72 | Проволока термообработанная. | 1,0-6,0 | — | 540-880 | 20 | — |
| ГОСТ 9940-8 | Трубы бесшовные горячедеформированные без термообработки | 3,5-32 | — | 529 | 40 | — |
| ГОСТ 25054-81 | Поковки. Закалка 1050-1100 °С, вода или воздух. | До 1000 | 196 | 510 | 35 | 40 |
| ГОСТ 7350-77(Образцы поперечные)ГОСТ 5582-75(Образцы поперечные) | Листы горячекатанные и холоднокатанные: — закалка 1000-1080 °С, вода или воздух. — закалка 1050-1080 °С, вода или воздух. — нагартованные | Св. 4До 3,9До 3,9 | 236 205 — | 530 530880-1080 | 38 40 10 | — — — |
Механические свойства при повышенных температурах
| Температура испытаний, °С | σ0,2, МПа | σв, МПа | δ5,% | ψ, % | KCU, кДж/м2 |
|---|---|---|---|---|---|
| Закалка 1050-1100 °С, охлаждение на воздухе | |||||
| 20500550600650700 | 225-315135-205135-205120-205120-195120-195 | 550-650390-440380-450340-410270-390265-360 | 46-7430-4231-4128-3827-3720-38 | 66-8060-7061-6851-7452-7340-70 | 215-372196-353215-353196-358245-353255-353 |
Механические свойства при испытаниях на длительную прочность
| Температура испытания, °С | Предел ползучести, МПа | Скорость ползучести %/ч | Предел длительной прочности, МПа, не менее | Длительность испытания, ч |
|---|---|---|---|---|
| 600650 | 7429-39 | 1/100000 | 14778-98 | 10000 |
Ударная вязкость
| Т= +20 °С | Т= -40 °С | Т= -75 °С | Термообработка |
|---|---|---|---|
| 286 | 303 | 319 | Полоса 8х40 мм в состоянии покоя |
Чуствительность стали 12Х18Н10Т к охрупчиванию при старении
| Время, ч | Температура, °С | KCU, Дж/cм2 |
|---|---|---|
| Исходное состояние50005000 | 600650 | 274186-206176-196 |
Жаростойкость
| Среда | Температура, °С | Группа стойкости или балл |
|---|---|---|
| Воздух | 650750 | 2-34-5 |
Сталь устойчива против окисления на воздухе и в атмосфере продуктов сгорания топлива при температуре до 800 °C (при работе с перерывами в условиях частых теплосмен) и до 900 °C при непрерывной работе. Сталь обладает достаточно высокой жаростойкостью при 600–800 °C
Коррозионная стойкость
| Вид коррозии | Среда | T, °C | Скорость коррозии, мм/год |
|---|---|---|---|
| Общая | Спокойный воздух | 650 | 0,002 |
| Спокойный воздух | 700 | 0,015 | |
| Спокойный воздух | 750 | 0,06 | |
| Спокойный воздух | 800 | 0,2 | |
| Выхлопные газы (3,2% CO2; 17,6% O2; 76,7% N2; 3,5% H2O; 0,03% SO2) | 670-680 | 0,1 | |
| Газ (4,5% CO2; 0,03% SO2; 6% H2O; воздух) | 750 | 0,2 |
Современная классификация нержавеющей стали
Нержавеющая сталь – это разновидность легированной стали, устойчивая к коррозии за счет содержания хрома. В присутствии кислорода образуется оксид хрома, который создает на поверхности стали инертную пленку, защищающую все изделие от неблагоприятных воздействий.
Не каждая марка нержавеющей стали демонстрирует устойчивость хромоксидной пленки к механическим и химическим повреждениям. Хотя пленка восстанавливается под воздействием кислорода, были разработаны специальные марки нержавейки для применения в агрессивных средах.
Первый условный тип разбиения на группы:
- Пищевая
- Жаропрочная сталь
- Кислотостойкая сталь
Второй тип классификации — по микроструктуре:
- Аустенитные (Austenitic) — не магнитная сталь с основными составляющими 15-20% хрома и 5-15% никеля который увеличивает сопротивление коррозии. Она хорошо подвергается тепловой обработке и сварке. Именно аустенитная группа сталей наиболее широко используется в промышленности и в производстве элементов крепежа.
- Мартенситные (Martensitic) — значительно более твердые чем аустетнитные стали и могут быть магнитными. Они упрочняются, закалкой и отпуском подобно простым углеродистым сталям, и находят применение главным образом в изготовлении столовых приборов, режущих инструментов и общем машиностроении. Больше поддвержены коррозии.
- Ферритные (Ferritic) стали значительно более мягкие чем мартенситные по причине малого содержания углерода. Они также обладают магнитными свойствами.
Механические свойства материала 08Х18Н10Т
| Прокат | Размер | Направление | Временное сопротивление разрыву σв, МПа | Предел кратковременной прочности, ST, МПа | Относительное удлинение при разрыве, δ5, % | Относительное сужение, ψ, % | Ударная вязкость KCU при 20°С, Дж/см2 |
| Пруток | Ж 60 | — | 490 | 196 | 40 | 55 | — |
| Лист тонкий | — | — | 520 | 210 | 43 | — | — |
| Проволока отожженная | Ж 8 | — | 1400 — 1600 | — | 20 | — | — |
| Трубы горячедеформированные | — | — | 510 | — | 40 | — | — |
| Поковки | — | — | 490 | 196 | 35 | 40 | — |
Ударная вязкость стали в состоянии поставки
| Сортамент | Термообработка | Показатель | Т= +20 °С | Т= -25 °С |
| Пруток | Закалка при 1050 °С, вода | KCV, Дж/см2 | 216 | 181 |
| Пруток | Закалка при 1050 °С, вода | KCV, Дж/см2 | 167 | 147 |
Механические свойства при испытаниях на длительную прочность
| Температура испытания, °С | Предел ползучести, МПа | Скорость ползучести %/час | Предел длительной прочности, МПа | Длительность испытания, часы |
| 600 | 74 | 1/100000 | 147 | 10000 |
| — | — | — | 108 | 100000 |
| 650 | 29 — 39 | 1/100000 | 78 — 98 | 10000 |
Механические свойства стали при повышенных температурах
| Температура испытаний, °С | Предел текучести, σ0,2, МПа | Временное сопротивление разрыву, σв, МПа | Относительное удлинение при разрыве, δ5, % | Относительное сужение, ψ, % | Ударная вязкость KCU при 20°С, Дж/см2 |
| 20 | 275 | 610 | 41 | 63 | 245 |
| 300 | 200 | 450 | 31 | 65 | — |
| 400 | 175 | 440 | 31 | 65 | 313 |
| 500 | 175 | 440 | 29 | 65 | 363 |
| 600 | 175 | 390 | 25 | 61 | 353 |
| 700 | 160 | 270 | 26 | 59 | 333 |
Основные характеристики стали 08Х18Н10Т
Сталь марки 08Х18Н10Т
отличается большим количеством достоинств, основные из которых:
- Высокая степень коррозионной стойкости. Тщательно сбалансированный химический состав обеспечивает способность изделия из стали выдерживать без проявлений коррозии воздействие повышенной влажности и некоторых кислот, химически агрессивных веществ. Сталь 08Х18Н10Т характеризуется также сопротивляемостью образованию межкристаллитной коррозии.
- Немагнитность. Сталь 08Х18Н10Т инертна к влиянию магнитного поля.
- Жаропрочная структура. Сталь без потери изначальных характеристик способна выдерживать воздействие высокой температуры. Однако повышение температуры более 800˚С чревато снижением таких свойств, как износоустойчивость, прочность, твердость и прочее.
- Гладкая поверхность. Образованная поверхность изделий из стали 08Х18Н10Тлегко поддается обработке, например, шлифовке. Интересно, что после этого поверхность все равно сохраняет свои антикоррозионные свойства.
- Плотность . Показатель плотности стали важен при инженерных расчетах, при проектировании, так как от него зависит вес конструкции или детали. Более высокая плотность может привести к завышенному весу деталей, и, как следствие, сузить область применения.
Сталь конструкционная криогенная 12Х18Н10Т (Х18Н10Т) — характеристики, свойства, аналоги
На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки 12Х18Н10Т (Х18Н10Т).
Классификация материала и применение марки 12Х18Н10Т (Х18Н10Т)
Марка: 12Х18Н10Т (Х18Н10Т)Классификация материала: Сталь конструкционная криогеннаяПрименение: детали, работающие до 600 °С. Сварные аппараты и сосуды, работающие в разбавленных растворах азотной, уксусной, фосфорной кислот, растворах щелочей и солей и другие детали, работающие под давлением при температуре от —196 до +600 °С, а при наличии агрессивных сред до +350 °С.- сталь аустенитного класса
Механические свойства 12Х18Н10Т (Х18Н10Т) при температуре 20oС
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| — | мм | — | МПа | МПа | % | % | кДж / м2 | — |
| Трубы холоднодеформир., ГОСТ 9941-81 | 549 | 35 | ||||||
| Трубы горячедеформир., ГОСТ 9940-81 | 529 | 40 | ||||||
| Пруток, ГОСТ 5949-75 | до Ø- 60 | 510 | 196 | 40 | 55 | Закалка 1020 — 1100oC,Охлаждение воздух, | ||
| Проволока, ГОСТ 18143-72 | 540-830 | 20-25 | ||||||
| Поковки, ГОСТ 25054-81 | до 1000 | 510 | 196 | 35-38 | 40-52 | Закалка 1050 — 1100oC, вода, | ||
| Лист толстый, ГОСТ 7350-77 | 530 | 235 | 38 | Закалка 1000 — 1080oC,Охлаждение вода, | ||||
| Лист тонкий, ГОСТ 5582-75 | 530 | 205 | 40 | Закалка 1050 — 1080oC,Охлаждение вода, | ||||
| Лист тонкий нагартован., ГОСТ 5582-75 | 880-1080 | 10 | ||||||
| Лист тонкий полунагартован., ГОСТ 5582-75 | 740 | 25 |
Зарубежные аналоги 12Х18Н10Т (Х18Н10Т)
Внимание! Указаны как точные, так и ближайшие аналоги
| США | Германия | Япония | Франция | Англия | Евросоюз | Италия | Испания | Китай | Швеция | Болгария | Венгрия | Польша | Румыния | Чехия | Австрия | Австралия | Юж.Корея | |||||||||||||||||||||||||||||||||
| — | DIN,WNr | JIS | AFNOR | BS | EN | UNI | UNE | GB | SS | BDS | MSZ | PN | STAS | CSN | ONORM | AS | KS | |||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
Расшифровка обозначений, сокращений, параметров
| Механические свойства : | |
| sв | — Предел кратковременной прочности , |
| sT | — Предел пропорциональности (предел текучести для остаточной деформации), |
| d5 | — Относительное удлинение при разрыве , |
| y | — Относительное сужение , |
| KCU | — Ударная вязкость , |
| HB | — Твердость по Бринеллю , |
| Физические свойства : | |
| T | — Температура, при которой получены данные свойства , |
| E | — Модуль упругости первого рода , |
| a | — Коэффициент температурного (линейного) расширения (диапазон 20o- T ) , |
| l | — Коэффициент теплопроводности (теплоемкость материала) , |
| r | — Плотность материала , |
| C | — Удельная теплоемкость материала (диапазон 20o- T ), |
| R | — Удельное электросопротивление, |
| Свариваемость : | |
| без ограничений | — сварка производится без подогрева и без последующей термообработки |
| ограниченно свариваемая | — сварка возможна при подогреве до 100-120 град. и последующей термообработке |
| трудносвариваемая | — для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг |
Обращаем ваше внимание на то, что данная информация о марке 12Х18Н10Т (Х18Н10Т), приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки 12Х18Н10Т (Х18Н10Т) могут отличаться от значений, приведённых на данной странице
Более подробную информацию о марке 12Х18Н10Т (Х18Н10Т) можно уточнить на информационном ресурсе «Марочник стали и сплавов». Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!
