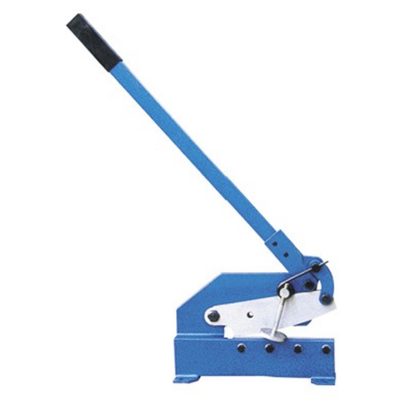

Рычажные ножницы для реки металла: ручные, профессиональные

Правила эксплуатации

Для продления срока службы инструмента важно соблюдать основные правила эксплуатации:

инструмент, режущую часть нужно содержать в чистоте;
замена масла проводится не реже, чем раза за полгода;
перед хранением ножницы следует очистить, а также смазать антикоррозионным составом;
при работе толщина разрезаемого металла не должна превышать норм, заявленных производителем.

Возможные неисправности

Основными неисправностями гидравлических инструментов по металлу являются:

шток не возвращается в нейтральное положение — необходимо заменить возвратную пружину;
отсутствует или недостаточное давление масла — требуется замена масла, закрытие рычага для сброса избыточного давления или очистка гидравлического привода;
снаружи появились масляные подтёки — нужна замена уплотнительных сальников.

Чтобы избежать различных поломок нужно соблюдать правила эксплуатации инструмента, описанные в техническом паспорте. Перед использованием инструмент нужно проверить на отсутствие дефектов.

Параметры выбора ножниц

При выборе ножниц по металлу важно учесть не только сам тип ножниц и особенности реза. Эксплуатационные характеристики ножниц по металлу определяются широким спектром дополнительных параметров:. Материал лезвий – важная характеристика, от которой зависит прочность режущих кромок

Хорошими считаются ножницы из хромованадиевого сплава. Лезвия из данного материала медленно притупляются, режущие кромки практически не крошатся

Материал лезвий – важная характеристика, от которой зависит прочность режущих кромок. Хорошими считаются ножницы из хромованадиевого сплава. Лезвия из данного материала медленно притупляются, режущие кромки практически не крошатся.

Дополнительно встречаются хромоникеливые ножницы. Они стоят немного дешевле, но и прочностные характеристики у них скромнее, чем у хромованадиевых аналогов. Ножницы по металлу бюджетного плана нередко изготавливаются из высокоуглеродистой стали.

Классические пластиковые ручки будут скользить в руке, особенно если ладони подвержены запотеванию. Но если в пластике есть резиновые вставки, то ножницы всегда будут твердо лежать в руке.

Толщина реза – один из важнейших параметров, которые нужно учитывать при выборе ножниц по металлу. Толщина реза должна соответствовать толщине металла, который кроится. Если ножницы предназначены для порезки листового проката толщиной 0.8 (мм), ими недопустимо резать более толстый металл, 1.3-1.5 и более того.
Длина ножниц – данный параметр учитывает общую длину инструмента, вместе с лезвиями и ручками. Как правило, есть прямая зависимость между длиной инструмента и толщиной реза. Длинные ножницы имеют больший рычаг, а значит способны резать с большим усилием, то есть более толстый металл.

Цветовые типы ножниц

Цветовой тип – это цвет полотен ножниц. Он не влияет на функциональные характеристики инструмента и выбирается исходя из личных предпочтений мастера, фирменного стиля, интерьера салона красоты или кабинета.

Стандартные

Стандартные ножницы – это инструмент характерного стального цвета. Такие ножницы ничем не обрабатываются и имеют тот цвет, который присущ материалу изготовления.

Кроме серебристого оттенка, к стандартным типам можно отнести черный. Ножницы становятся черными в результате покрытия полотен тефлоном.

Креативные

Креативные ножницы – это инструмент нетипичного для стали цвета. После окрашивания они имеют металлизированный оттенок розового, золотого, синего или бензинового с металлическими переливами.

Комбинированные

Комбинированные ножницы – изделие, сочетающее креативный и стандартный цветовой тип. В таких случаях режущая часть может оставаться стальной, а кольца окрашиваются цветом. Встречаются также ножницы, одно полотно которых стальное, а другое – цветное.

Выбор ножниц – задача не простая, но зная на что обращать внимание, найти для себя идеальный инструмент будет проще. А по каким критериям ты выбираешь ножницы?

Гидравлические ножницы для резки металла MSH-6050

Гидравлические ножницы для резки металла MSH-6050 отличаются высокой производительностью и точностью реза широкого спектра материалов с различным сопротивлением на разрыв. Этот станок прост в эксплуатации.

Его конструкция обладает высокой степенью жесткости, за счет этого уменьшает деформации во время обработки и увеличивает стойкость ножей. Точный контроль во время процесса резания обеспечивает установка угла наклона ножей.

Мощные гидроцилиндры и надежная гидравлическая система позволяют производить операции по резу с высокой скоростью.

Варианты использования:

рез широкой гаммы материалов с различным сопротивлением на разрыв.

Резание выполняется посредством давления гидравлики, а возврат осуществляется при помощи азотного аккумуляторного тактового цилиндра, который позволяет защитить станок от перегрузок.

По желанию заказчика ножницы для резки металла MSH-6050 могут быть оснащены цифровым дисплеем и устройством числового программного управления. Гильотины могут применять практически в любых масштабах производства.

Гидравлические гильотины используются в большинстве сфер промышленного производства: авторемонтных, слесарных и кузнечных мастерских и т.д.

Особенности станка:

каждое лезвие ножниц имеет 4 режущих кромки и может быть перевернуто 3 раза до переточки;
возможность регулировки времени паузы нахождения верхнего ножа в нижней мертвой точке;
возможность выполнения высококачественной резки тонколистового металла без заусенцев;
после шлифовки лезвия устанавливаются без дополнительной регулировки;
невысокая стоимость.

Для повышения эффективности работы при разрезании узких пластин станок может быть оснащен центрирующим приспособлением, оснащенным подсветкой с приводом рабочего хода. Станок MSH-6050 оборудован передними опорами и датчиком положения задних упоров. Задние упоры могут быть перемещены оператором с пульта управления, при этом его положение выводится на дисплей, отображаемую позицию можно откорректировать на УЦИ. Для уменьшения сопротивления трения рабочий стол станка оснащен роликовыми прокатными направляющими. Станок оснащен защитными устройствами, что делает работу оператора безопасной.

https://youtube.com/watch?v=72UibYbDwY4

Резка гидравлическими гильотинными ножницами выигрывает перед другими способами резки, поскольку режущие ножки и привод гильотины обеспечивают статичность и чистоту реза. Также четкости реза способствует тяжелая станина.

Технические характеристики гидравлических ножниц MSH-6050:

Макс. толщина реза, мм	6
Макс ширина реза, мм	5000
Предел прочности материала, Н/мм2	450
Угол наклона ножей, град	1° 30ʺ
Ход задних упоров, мм	750
Кол-во резов в минуту, 1/мин	8
Глубина зева, мм	130
Длина ножа, мм	5050
Мощность главного двигателя, кВт	11
Вес нетто, кг	10500
Габариты (Д х Ш х В), мм	5700х2150х1900

Варианты комплектации станка:

Пульт управления Estun E10-S

Гидравлические клапана производства First (Америка)

Уплотнительные кольца производства NOK (Япония)

Инструкция по эксплуатации и обслуживанию станка на русском языке

Компоненты электрошкафа, производство Schnider electric (Германия);

Моторизированные задние упоры

нижние лезвия с 4-мя режущими кромками

Передние поддерживающие упоры длиной 1 метр

Советы по выбору

Перед покупкой потребитель изучает характеристики инструмента:

мощность;
емкость аккумулятора (при выборе моделей класса);
эргономичность;
максимальная толщина металла;
маневренность;
защитные функции;
исполнение пускового узла;
функционал режущих деталей.

Пользователь должен помнить о мерах предосторожности, проверять исправность всех узлов агрегата перед началом работы. При использовании электрических ножниц давать им перерывы для остывания двигателя

Приведенная выше классификация изделий для резки металлических заготовок поможет сориентироваться начинающим мастерам в многообразии существующих моделей.

Ручная обработка металла – трудоемкий, травмоопасный процесс, отнимающий много времени и сил. Некоторые используют болгарку для ускорения процесса. Но и она бессильна, когда изделия находятся в недоступных для нее местах, либо надо сделать ювелирную, не столь грубую работу – разрезать гофрированные, профильные конструкции.

Листовой металл намного удобнее, быстрее, безопаснее резать используя электрические ножницы.

Краткое содержимое статьи:

Как выбрать ножницы для резки металла

Выбор инструмента — это самое ответственное мероприятие, так как от покупки зависит возможность не просто выполнять работу, но еще и делать это качественно. В арсенале у каждого мастера должна присутствовать пара ножниц по металлу. Цена на эти устройства разная, поэтому выбирать стоит в зависимости от поставленных задач. Если необходимо резать арматуру, то лучше выбирать гильотинные гидравлические ножницы, а для раскроя оцинковки подойдут обычные с прямыми лезвиями.

Какие выбрать ножницы для работ, зависит от технологических задач, поэтому ориентироваться необходимо на следующие параметры:

Расположение лезвий — они бывают левыми и правыми. Зависит от того, какие виды вырезов планируется выполнять
Форма лезвий — прямые и выгнутые. Ножницами с прямыми лезвиями удобно резать в прямолинейном направлении, а выгнутыми делать криволинейные и фигурные резы
Возможности инструмента — зависит от материала, из которого изготовлено устройство. Они бывают литыми, кованными, а также смешанными

Это интересно! Часто снижение производительности ножниц возникает по причине не притупления лезвий, а из-за нарушения расстояния между ножами. Увеличивается расстояние по причине расшатывания шарнирного соединения при больших нагрузках. Чтобы повысить качество реза металла, необходимо инструмент периодически регулировать.

Работать ручными ножницами не трудно, если их правильно выбрать для тех или иных работ. Если однажды попробовать в действии электроинструмент, то наверняка уже не захочется возвращаться к ручному инструменту. Единственное достоинство ручных устройств в том, что стоят они не дорого, поэтому купить их стоит для того, чтобы в любой момент можно было воспользоваться для разрезания тонколистовых материалов. Ниже на видео подробно рассказано, как надо правильно пользоваться рассматриваемым инструментом.

https://youtube.com/watch?v=-LKaJQBjF50%3F

Подводя итог, нужно отметить, что изготавливаются рассматриваемые устройства по соответствующим стандартам ГОСТ 7210-75. Чтобы выбрать лучшие ножницы, не понадобится искать рейтинг лучших, так как цена является показателем качества. Однако если не правильно выбрать инструмент под соответствующие виды работ, то даже высокое качество и большая цена не помогут.

Публикации по теме

Ударная отвертка и неоценимая польза инструмента

Устройство плоскогубцев: разновидности шарнирно-губцевого инструмента, его назначение и применение

Как пользоваться экстрактором или учимся правильно выкручивать сломанные болты

Строительный степлер —виды, какие скобы применять и особенности ремонта

Конструкция и типоразмеры

Поскольку данное оборудование может работать от основной гидравлической системы спецтехники, то наибольшей популярностью пользуются гидроножницы под экскаваторы. Наличие подобного оборудования на предприятиях Вторчермета расширяет перечень предлагаемых услуг, поскольку в этом случае возможна первичная разделка лома непосредственно на местах его нахождения, в частности, на стройплощадках или свалках.

Навесные гидроножницы состоят из следующих узлов:

Корпуса, который изготавливается из высококачественных конструкционных сталей и предназначен для эффективной защиты гидропривода и рабочих ножей от посторонних внешних нагрузок;

Гидравлической системы привода, которая, в свою очередь включает в себя гидромотор, силовой цилиндр и ротатор кольцевого вращения, который позволяет ножницам работу с рабочим сектором охвата 3600;

Рабочих ножей, конструируемых обычно по аллигаторной (открытой) схеме и обеспечивающих разрезание фрагментов металлолома на фрагменты требующейся длины;

Механизм ножниц

Механизма фиксации лома в зеве ножниц, который предотвращает выскальзывание металла из зева ножниц с момент начала реза. Конструкция устройства выполняется таким образом, чтобы разрезаемая часть лома сдвигалась внутрь челюстей, где прилагаемое усилие является максимальным;

Переходной плиты, размеры и конфигурация которой обеспечивает присоединение переносных ножниц к соответствующему посадочному месту экскаватора. Чаще используется зубчатое зацепление, при этом переходная плита по периметру защищается стальным бандажом.

Навесные гидроножницы агрегатируются не только с экскаваторами (масса агрегата должна быть не менее 7…10 т), но и с перегружателями лома. Их основными техническими характеристиками являются:

Рабочее усилие реза – от 2,5 до 16 МН;

Рабочее давление в системе гидроуправления – от 300 до 400 бар;

Масса – от 1100 до 12500 кг.

Сам механизм “кусачек” у гидроножниц может быть разным – каждый под свои цели

Плюсы гидравлического оборудования

К главным положительным качествам оборудования такого типа специалисты классически относят следующие качества:

Конструкционная простота и замечательная возможность ремонта.
Большая продуктивность, обеспечивающая небольшую себестоимость проведения работ.
Комбинированные гидравлические ножницы предоставляют большую точность резания (до десятых долей миллиметра).
Возможность выполнять откровенный рез металла под некоторым углом.
Небольшое потребление энергии при значительном создаваемом усилии резания.
Возможность использования систем автоматизации управления, также и ЧПУ.
Большой выбор оборудования, есть мобильные ручные модели гидравлических ножниц и стационарного типа станки большой мощности.
Выполнение резку металла без использования термического (температурного) воздействия.

Очень часто используются следующие вариации гидравлического оборудования.

Ручные гидравлические ножницы

Ручные гидравлические ножницы для нарезания металла относятся к переносному оборудованию, позволяющему выполнять резку материалов листового типа, также и профилированных, арматуры, проката разной формы сечения, тросов из стали и прочих заготовок. Оборудование такого типа может приводиться в действие ручным насосом, перекачивающим жидкость в рабочий цилиндр для создания нужного усилия резания на рабочих ножах.

Но есть и довольно дорогие модели, которые могут подключаться к высоконапорным гидронасосам, данное оборудование не просит приложения никаких физических усилий. Устройства данного типа, также и гидравлические ножницы

для нарезания арматуры, активно применяются разными спасательными службами.

Маленький вес данного оборудования обеспечивает ему высокую мобильность, подобный инструмент позволяет проводить работы даже в местах куда сложно добраться и в ограниченных условиях. При этом диаметр разрезаемых деталей достигает 16-20 мм.

Связывают это с тем, что большинство модификаций как правило будут работать с материалами только конкретного типа. Так арматурные гидравлические ножницы не могут использоваться для резки листового металла или тросов.

Хотя довольно дорогие модели укомплектовываются разными исполнительными органами (режущим инструментом), что значительно расширяет область использования такого ручного инструмента. Но готовьтесь к тому, что цена гидравлических ножниц подобного класса будет очень высокой.

Промышленное гидравлическое оборудование

На производстве используют стационарного типа станки очень высокой мощности, которые могут выполнять рубку металла ощутимой толщины. Гидравлические пресс ножницы как правило оснащаются режущим инструментом с разным типом механизма привода:

Прямая вертикальная подача рабочего ножа. Подобный тип оборудование подразумевает перемещение лезвия по направляющим. Этот способ дает возможность обеспечить большую точность резки, есть возможность выполнения рубки под угол к горизонту (косые кромки).
Подача инструмента для работы с помощью поворотной балки. Траектория движения ножа в таком случае в чем-то похожа на перемещения ковша экскаватора. Такой механизм привода дает возможность обеспечить хорошую производительность, однако качество резки в данном варианте скорее всего пострадает.
Гидравлические аллигаторные ножницы дают возможность создавать режущее усилие величиной до нескольких сотен тонн. Из-за этого они используются для резки даже массивных изделий из металла значительной толщины

Важное достоинство оборудования такого типа — большая продуктивность и точность проведения работ при маленьких энергетических затратах.

Как можно заметить, гидравлическое оборудование открывает много возможностей для нарезания самых разных металлических материалов. Благодаря этому оно прекрасно применяется, и в разных промышленных отраслях, и в домашних условиях.

Что представляют собой гидравлические ножницы по металлу

Гидравлические ножницы по принципу действия схожи с традиционным ручным или электрическим инструментом. Разница заключается лишь в способе подачи усилия на режущий элемент, что осуществляется через помпу или гидравлический цилиндр. В результате сила действия на лезвие возрастает в несколько раз. Это способствует значительному увеличению КПД, облегчая процесс и повышая эффективность работы.

Гидравлические ножницы состоят из гидроцилиндра с поршнем, штока, ножей, напорного рукава, поворотной муфты, сливного клапана, рукояток. Гидравлический привод фиксируется к одному рычагу неподвижно, а второй элемент соединен с рычагом, который нагнетает в цилиндре давление, причем в данном случае может использоваться компрессор или ручной рычаг.

Гидравлические ножницы характеризуются автономностью, мобильностью и безопасностью в эксплуатации. Инструмент обеспечивает чистый качественный рез. Поскольку лезвие движется с небольшой скоростью, это предоставляет возможность легче контролировать процесс работы. Цена ручных гидравлических ножниц по металлу стартует от 4 тыс. руб.

Гидравлические ножницы, в зависимости от принципа работы, могут быть ножевыми и высечными. Первый вариант используется для обработки краев заготовки. Просечные ножницы по металлу позволяют осуществлять рез с середины листа.

Гидравлические ножницы по металлу характеризуются мобильностью, автономностью и безопасностью

В зависимости от конструктивного исполнения различают ручные, стационарные и гильотинные ножницы по металлу. Первый вариант представлен компактным инструментом, который осуществляет резку тонких стальных листов, арматуры и прутков. Стационарный инструмент является высокомощным оборудованием, у которого гидравлический привод подключается к компрессору. Такое приспособление производит все варианты нарезки деталей из металла любой сложности, а также выполняет вырубку.

Гильотинные ножницы осуществляют быструю резку и формовку ровных швов. Они отличаются компактными размерами и хорошей мощностью, которой достаточно для работы в мастерских. Такой тип инструмента позволяет выполнять рез исключительно по прямой линии.

Условия применения

Принципы, которые следует выполнять при эксплуатации гидравлических ножниц:

Прежде чем резать метал уточните его толщину и его жёсткостные характеристики, они не должны превышать предельных значений, указанных в техническом паспорте агрегата;
Держать инструмент в частоте, в особенности рабочую часть.
Производить замену масла согласно сроку, в тех паспорте, также следует заливать масло только указанных в нем марок. Средний срок замены масла раз в два года.
После завершения работ обязательно протереть инструмент чистой тряпкой, прежде всего в подвижных местах инструмента.
Если инструмент планируется длительно хранить, то его стоит обработать антикоррозийным составом.

Виды и функциональное назначение ножниц

Для того чтобы приобрести ножницы по металлу, нужно знать какие виды ножниц существуют в природе. И первое разделение, которое мы рассмотрим, будет разделение по функциональности. Есть три вида ножниц: для прямого реза, правые, левые и ножницы со смещённым центром (они же «пеликаны»). Конечно, если покопаться в интернете можно найти ещё множество названий, но не будем забивать голову и в этой статье остановимся на основных видах.

Ручные ножницы по металлу применяются для резки листовой стали толщиной до 0,7 мм, цветной металл они могут разрезать толщиной до 1,4 мм. Но если мы режем металл по кривой траектории, то эти значения составляют 0,6 и 1,2 мм соответственно. Что касается конструктивных особенностей ножниц, то они состоят из двух половинок, соеденённых между собой болтовым или клёпальным соединением. Лезвия ножниц изготавливают из инструментальной углеродистой стали У7, с глубокой термообработкой, прочностью HRC 52.

При выборе ножниц по металлу всегда выбирайте ножницы с кованными лезвиями. Они в отличие от варианта с литыми лезвиями прослужат вам намного дольше и не будут просить такой частой заточки. Стоят, конечно, они дороже, но такой инструмент ближе к профессиональному.

Правые ножницы

Нет. Они не для правшей. И разделение это никак не дискриминирует людей пишущих левой рукой. Просто правые ножницы предназначены для прямого и правого реза металла, держать этот инструмент следует в левой руке. При повороте вправо, внизу будет находиться правое лезвие ножниц, из-за чего правые радиусы будут получаться ровными и без заусенцев. Отличительной чертой этого инструмента являются ручки зелёного цвета.

Левые ножницы

Этот инструмент полный антагонист первого представленного. Этими ножницами хорошо резать левые радиусы, при работе, внизу находится левое лезвие. Цвет ручек для этих ножниц красный. Если вы правша, то вам следует покупать левые ножницы, потому что при длинном и прямом раскрое металла вам будет лучше видно разметочную линию.

Ножницы для прямого реза

Эти товарищи самые неповоротливые, их лезвия смотрят всегда вперёд, режут они только по прямой. Эти ножницы подойдут для тех кто не собирается часто резать металл, а если и будет это делать, то резать будет только по прямой, т. к. для радиусных резов они непригодны. Чаще всего цвет их рукояток жёлтый.

Со смещённым центром (пеликаны)

Тем, кто когда-нибудь резал металл, знают что при работе край листа упирается в лезвие ножниц и приходится периодически отгибать его. Занятие, конечно, не из приятных, дальнейшая работа при этом затрудняется. Для решения этой задачи и были придуманы ножницы со смещённым центром, в народе называемые пеликанами, из-за своей схожести с этой птицей. В процессе реза края не упираются в лезвия, при этом мы экономим время, силы, а главное нервы. Честно признаться, в магазинах инструмента их нечасто увидишь в продаже. Стоят они дороже своих обычных аналогов.

Технические характеристики НГ5222

Параметр	Значение
Наибольшие размеры обрабатываемого проката, мм:
Толщина и ширина полосы	16х150
Диаметр круга	45
Уголок, резка под углом:
90°	125х125х12
45°	90х90х9
Пробиваемое отверстие, мм:
Диаметр	30
Толщина материала	16
Устройство для пробивки пазов прямоугольной формы, мм, не более:
Толщина материала	10
Длина вырубаемого материала	70
Ширина	65
Наибольший размер профиля:
Двутавра	№18
Швеллера	№18
Частота ходов ползуна, минˉ¹:
Одиночных	≤ 18
Номинальное усилие пресса, кН (тс)	400 (40)
Расстояние от оси ползуна пресса до станины, мм	500
Габаритные размеры, мм:
Длина	1885±40
Ширина	1660±30
Высота над уровнем пола, мм	1950±40
Масса, кг	2150±40

Разновидности

Рычажные ножницы по металлу разделяются по разным факторам. Если говорить о типе привода, можно выделить несколько групп:

Гидравлические – приводятся в движение с помощью привода на гидравлике. Это мощные модели, которые предназначены для разрубания металлических прутьев, арматуры большого диаметра.
Механические рычажные ножницы по металлу. Ручные устройства, которые приводятся в движение по принципу рычага.
Электрические модели. Особенности инструментов — высокая скорость проведения работ, производительность. Рабочему не нужно прилагать усилий для раскроя металла.

По габаритам можно выделить две группы оборудования:

Настольные модели. Инструменты небольшого размера, которые закрепляются на любом рабочем столе с помощью специальных зажимов.
Полноценные станки, с литой станиной. Они используются на крупных предприятиях, оборудуются гидравлическим, электрическим приводами. Позволяют заниматься серийным производством.

Разновидности механических моделей:

Прямые – классические ножницы для выполнения ровных резов.
Резаки искривленные – бывают разной формы, зависимо от того, какой рез нужно сделать.
Стуловые – используются для разрезания металлических листов большой толщины.
Пальцевые – на них закрепляются маленькие резцы, с помощью которых происходит разрезание заготовок.

Отдельная классификация относится к длине лезвий. Они могут быть длинными или короткими.

Преимущества гидравлических ножниц для разделки шин «НС»:

Низкое энергопотребление при высокой производительности.
Для работы с ножницами гидравлическими серии НС не требуется специального обучения, их может обслуживать низкоквалифицированный персонал после прохождения инструктажа.
Гидравлические аллигаторные ножницы легко обслуживает один рабочий. Покрышку не нужно поднимать, она подкатывается рабочим и кладется на нижний нож, верхний нож опускается и разрезает ее на кусочки необходимого размера.
Ножи имеют угол 90 градусов и практически не тупятся. Срок службы комплекта ножей при интенсивной эксплуатации более 2 лет. Ножи верхние и нижние взаимозаменяемые. Ножи могут переворачиваться при туплении- 4 раза любой из четырех рабочих граней. Также ножи могут затачиваться до 10 раз. Нижний нож не тупится благодаря особенностям конструкции.
Гидравлические ножницы аллигаторного типа мобильны и легко транспортабельны, могут подключаться к гидравлической системе автомобиля. Это удобно в случае, если необходимо вывезти станок для переработки скопления автошин там, где нет электричества (например, полигон). Также гидравлические ножницы можно подключать к мобильному электрогенератору.
Небольшой вес.

Схема резания дисковыми ножницами

Резка стационарными дисковыми ножницами с электроприводом осуществляется в следующем порядке:

Установка роликов, необходимых для реза. Тип режущего инструмента выбирают по виду разрезаемого материала (медь, алюминий, сталь, металл, покрытый цинком или полимером), его толщине.
Регулировка зазора между парой дисков. Для предотвращения загиба кромок и необходимой точности реза, зазор между ножами настраивается в зависимости от толщины рулона или листа, твердости и хрупкости металла. Для материала толщиной менее 1 мм, зазор между ножами не оставляют. Для металла 1-1,5 мм и более оставляют расстояние между роликами 0,1 от толщины листа.
Запуск станка и подача материалов. Далее размечают линии раскроя. После настройки запускают вращение, подают металл на режущий инструмент. Размеры заготовки контролируют по шаблону или разметке станка.

Рез листового металла электроножницами

После раскроя получаются ровные кромки без заусенцев и наплывов и других дефектов. Линия реза после дисковых ножниц практически не нуждается в дополнительной обработке.

Типы пресс-ножниц

Гидравлические

Обеспечивают быструю и точную резку, экономят расходные режущие приспособления. Используются в ремонтных цехах, на машиностроительных предприятиях, комбинатах по производству и утилизации металлоконструкций.

Оборудование состоят из станины, которая изготавливается методом литья или сварным способом. Она должна быть сверхпрочной: выдерживать усилия от работы гидравлической машины, вес конструкции и обрабатываемого металла. Станина крепится вертикально к основанию из бетона. Ход ножей осуществляется по строго заданной траектории. Гидравлические пресс-ножницы работают от силового гидроцилиндра.

На таком оборудовании ползун можно дольше выдерживать в крайней нижней точке, что улучшает качество реза. В некоторых аппаратах присутствует функция угловой резки профиля и возможность дальнейшей гибки. Если заменить ножи на матрицы и пуансоны, пресс-ножницы гидравлического типа можно использовать в качестве пресса — для изготовления штампованных деталей.

Аллигаторные и арматурные

Вместо фрикционной муфты в конструкции предусмотрена жесткая муфта с поворотными шпонками. Она проще в конструктивном плане, более неприхотлива в обслуживании и не требует постоянной подачи сжатого воздуха. При этом скорость основного исполнительного механизма ножниц ниже. Ползун в устройстве совершает качательные движения вместо возвратно-поступательных.

При разделке крупного материала такое устройство обеспечивает функциональность пресс-ножниц при высокой величине рабочего хода. Разделывать металлолом на оборудовании проще — расстояние между подвижными и неподвижными ножами на нем больше. При этом качество резки немного снижается.

Схожую схему имеют арматурные ножницы. Главное отличие заключается в диапазоне разрезаемых диаметров — в арматурных пресс-ножницах он меньше. Привод конструкции — одноступенчатый, что уменьшает габариты оборудования и увеличивает суммарный КПД привода.

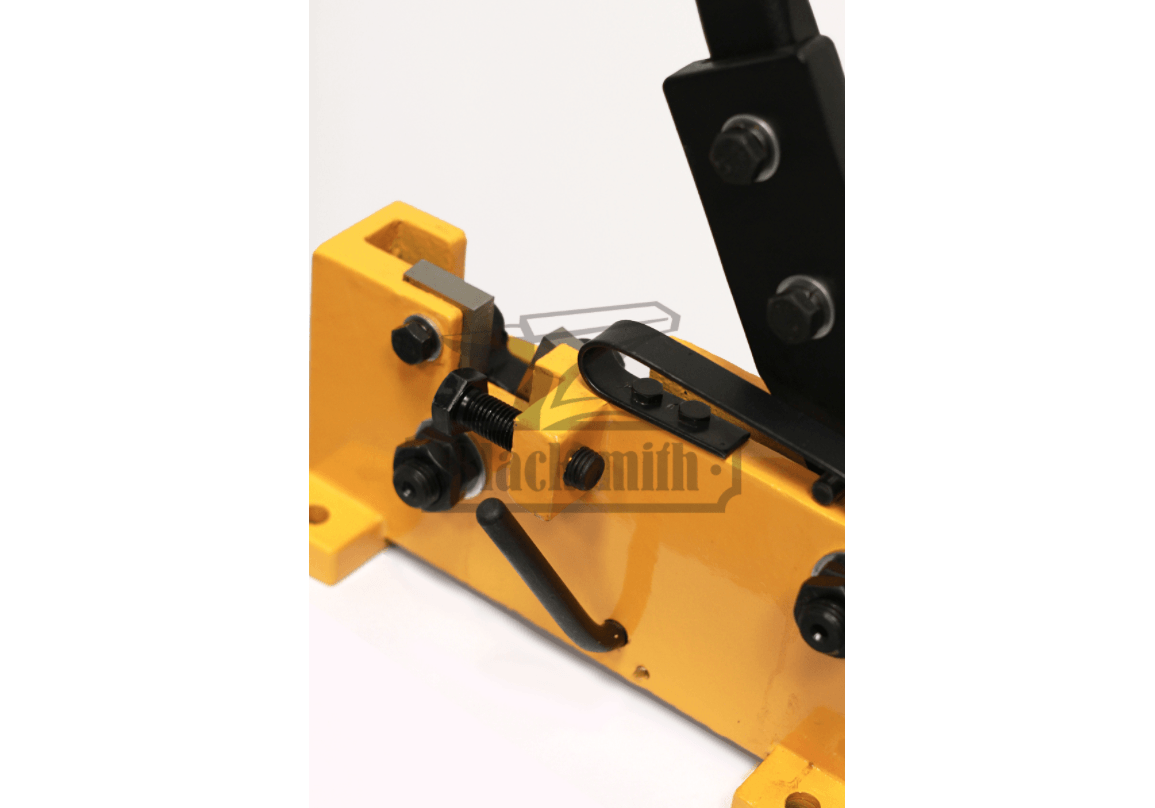

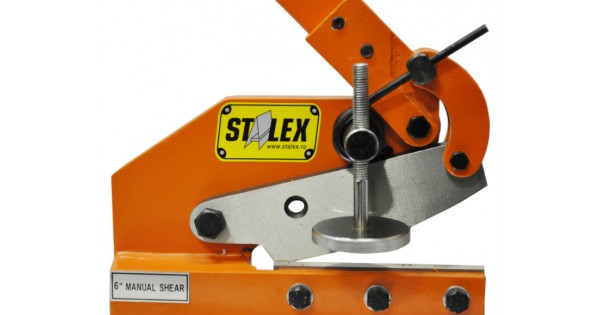

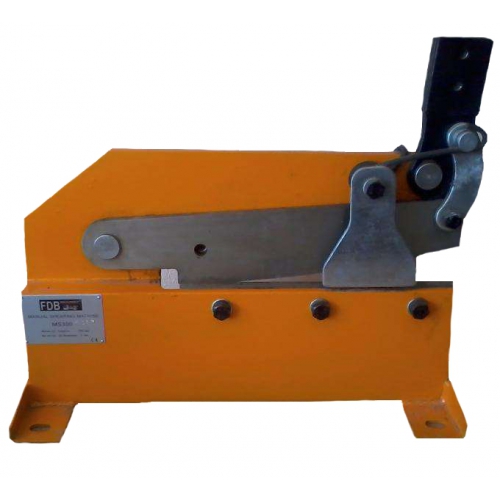

Ручные

Применяются на частном производстве, в мелком бизнесе, в слесарных мастерских и местах приема металлолома. Ручные пресс-ножницы рассчитаны на небольшое количество обрабатываемого металлолома, профильного и листового металла, создание заготовок малого размера.

Оснащены многофункциональной рабочей зоной, которая не требует дополнительной наладки по ходу работы. Рычажные приспособления имеют два ножа, один из которых неподвижно крепится к станине, второй двигается под действием рычажного механизма в вертикальной плоскости. Рычаг функционирует за счет мускульной силы оператора и системы механических передач.

С помощью такого оборудования возможна резка полосы, вырубка узких пазов, сортового профиля, выполнение отверстий. Аппарат компактен, не требует заливки фундамента, его легко перенести и смонтировать в другом месте.

Пресс-ножницы, используемые в ломопереработке

Существенным ограничением функциональности аллигаторных ножниц считается наличие бокового сдвигающего усилия во время резки, вследствие чего ухудшается качество реза, и повышаются требования по безопасности обслуживающего персонала. Этот недостаток устраняется применением комбинированных пресс-ножниц.

Пресс-ножницы с гидравлическим приводом для металлолома

Принцип действия таких ножниц заключается в следующем. Движение от электродвигателя через маховик и зубчатую передачу передаётся главному исполнительному механизму кривошипно-клинового типа. При этом в ползуне ножниц располагается комплект подвижных ножей, которые включает в себя инструмент для резки сортового и профильного проката, а также широкополосного лома. Неподвижные ножи закрепляются на станине и/или столе. В результате реализуется возвратно-поступательное перемещение ползуна в регулируемых направляющих, при котором сдвигающие усилия практически отсутствуют. Отдельным приводом производится пробивка отверстий в ломе, которые могут использоваться в качестве транспортных.

Недостатком комбинированных пресс-ножниц является необходимость замены комплекта ножей, при изменении габаритных размеров разрезаемого лома.

Скрапное разделительное оборудование, действующее от электропривода – стационарное, и может функционировать лишь непосредственно на базах приемах металлолома. Но часто возникает необходимость в оперативной разделке крупных стальных фрагментов металлолома непосредственно на месте его нахождения. В таких ситуациях не обойтись без гидравлических ножниц, для привода которых может быть использовано любое гидрооборудование.
