Горячая объемная штамповка металла: суть и преимущества технологии

Кто такой штамповщик и чем он занимается

Название профессии происходит от слова штамповать. Сам процесс представляет собой изготовление изделия из цельного куска путем давления специальным прессом на него. Это может быть рулон металла, лист стали или пластика.

Штамповщик работает за специальным оборудованием – штамповочным прессом. Кроме этого мастер нередко стоит за трубогибочными станками разного назначения и типа. Штампование сегодня – важная деятельность в самых различных сферах. Таким способом делают колесные диски, кухонную утварь, прокладки, цельные детали для машиностроения и даже для ювелирного ремесла.

Задача штамповщика следить за процессом работы оборудования, при необходимости производить отбраковку деталей, налаживать станок, предварительно останавливая весь процесс.

Спектр задач, возложенных на штамповщика достаточно большой. Специалист обязан:

• уметь настраивать оборудование;
• знать технологию штампования больших деталей разнообразного типа, применять ее на практике;
• следить за исправностью рабочего оборудования (кривошипных, фрикционных и других прессов);
• обладать навыками работы с измерительными инструментами знать, их назначение;
• уметь работать с разными штампами (для просечки, ковки, сворачивания, пробивки отверстий);
• обладать навыками работы с разными металлами – сталью, серебром, платиной, золотом.
• знать и соблюдать технику безопасности на рабочем месте;
• сообщать руководству информацию о неисправности оборудования.

Для собственной защиты, сотрудник цеха обязан не только соблюдать правила безопасности, но и носить специальную защитную амуницию, включающую в себя каску, спецодежду, защитную маску.

Горячая и холодная штамповка деталей / Холодное выдавливание

При холодной штамповке деталей, при холодном выдавливании заготовку помещают в полость, из которой металл выдавливают в отверстие, имеющееся в рабочем инструменте. Выдавливание обычно выполняют на кривошипных или гидравлических прессах в штамповках. Рабочими частями штампов являются пуансон (подвижен) и матрица (неподвижная часть формы).

Рис. 5. Прямое выдавливание

Различают прямое, обратное, боковое и комбинированное выдавливание. При прямом выдавливании металл вытекает в отверстие, расположенное в данной части матрицы 2, в направлении, совпадающим с направлением движения пуансона.

Рис. 6. Обратное выдавливание

При обратном выдавливании направление течения металла противоположено направлению движения пуансона относительно матрицы.

Наиболее часто встречающейся схемой обратного выдавливания при холодной штамповке деталей, является схема, при которой металл может вытекать в кольцевой зазор между пуансоном и матрицей.

По такой схеме изготавливают полые детали типа труб (корпуса тюбиков), экраны радиоламп, корпуса конденсаторов и т.д.

При боковом выдавливании металл вытекает в отверстие в боковой части матрицы в направлении, не совпадающем с направлением движения пуансона.

Рис. 7. Боковое выдавливание

Таким образом можно получить детали типа тройников, крестовин и т.д. В этом случае, чтобы обеспечить удаление заготовки после штамповки, матрицу выполняют в состоящей из двух половинок с плоскостью разъема совпадающей с плоскостью, в которой расположены осевые линии заготовки и полученного отростка.

Комбинированное выдавливание характеризуется одновременным течением металла по нескольким из рассматриваемых схем холодного выдавливания.

Основной положительной особенностью выдавливания, при холодной штамповке, является возможность получения без разрушения заготовки весьма больших степеней деформации, которые можно характеризовать показателем: K=F0/F1 (2) где F0 – площадь поперечного сечения исходной заготовки; F1 – площадь поперечного сечения выдавленной части детали;

Для таких металлов как медь и алюминий, обладающих высокой пластичностью К>100 (стенка толщиной 0.1 – 0.2 мм при диаметре тубы 20 -40 мм).

Технология штамповки

Технология изготовления деталей штамповкой как горячим, так и холодным способом предполагает наличие оснастки. Для обоих видов изготавливаются штампы, которые имеют определенные отличия. Применяются они для металла, который имеет разную степень толщины.

Заготовки большого размера предварительно нагреваются, а затем идет процесс ковки.  В холодном состоянии толщина листа редко превышает 1 мм. С таким материалом проводятся разные операции, например, штамповка значков.

Технология проведения штамповки

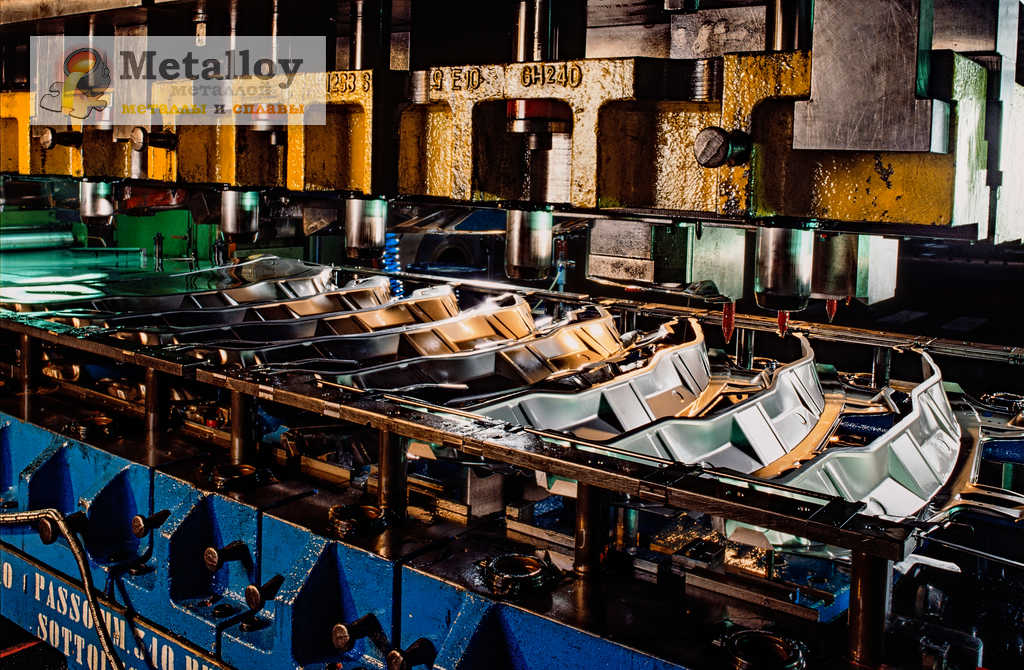

Холодная штамповка

В процессе холодной штамповки листового металла нагрев не проводится. Усилия пресса хватает, чтобы проводить разделительные или формоизменяющие операции. Как результат полученная деталь, не подверженная процессу усадки. Для экономии материала штамповку проводят согласно правилам раскроя листа, которые регламентируются ГОСТом.

К холодной штамповке относятся такие операции:

1. Вырубка-пробивка. В процессе вырубки готовая деталь падает в контейнер, а снаружи остаются отходы. При пробивке, наоборот, отход падает в контейнер, а деталь формируется снаружи. Конструкция штампов одинаковая. В процессе работы проводится разделительная операция, в которой участвует пуансон и матрица штампа.
2. Гибка. Относится к несложной операции. Деталь укладывается между упорами на матрицу и давится сверху пуансоном.
3. Вытяжка. Часто получается за несколько переходов. Для этого изготавливаются отдельные штампы. В процессе работы из круглой заготовки получается стакан, конус или полусфера. Получается это за счет перераспределения металла в исходной заготовке.
4. Отбортовка. Пуансон ловит фиксатором отверстие в детали и расширяет его, отбортовывая стенки.

Важным моментом является правильный выбор зазора между пуансоном и матрицей. Эта величина зависит от толщины и вида материала. Чем толще металл, тем больше зазор. Для алюминия и других мягких материалов этот размер уменьшается. В противном случае будут образовываться заусенцы.

Горячая штамповка

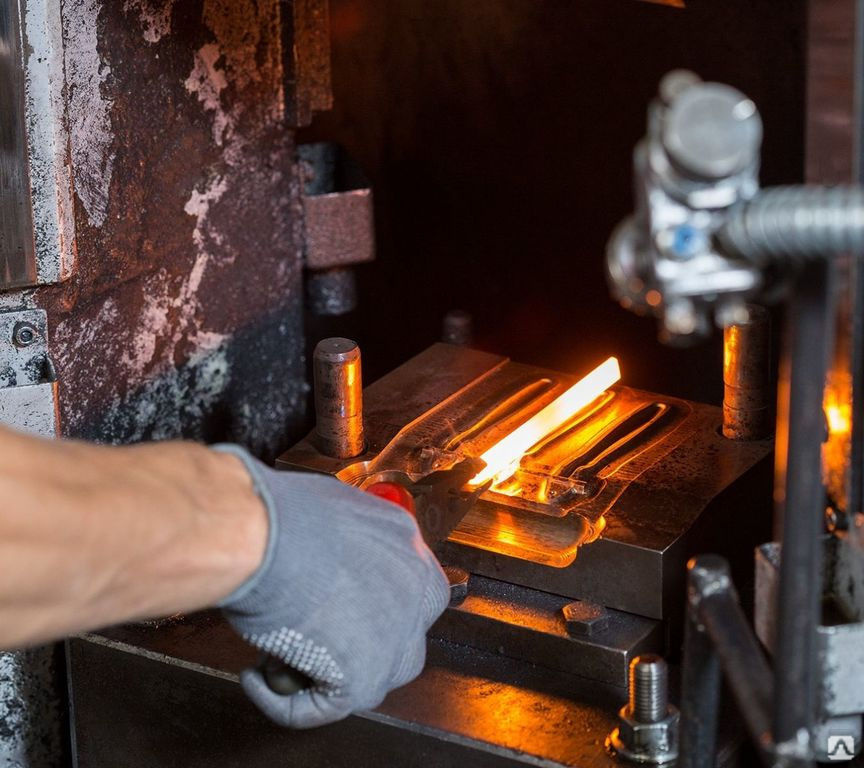

В процессе изготовления деталей из металла путем горячего прессования заготовки поступают в камеру нагрева. Горячая объемная штамповка металла начинается после достижения ими температуры 1200°С. Нагретые изделия закладываются в штамп, где имеются специальные ручьи, для предварительной и окончательной штамповки.

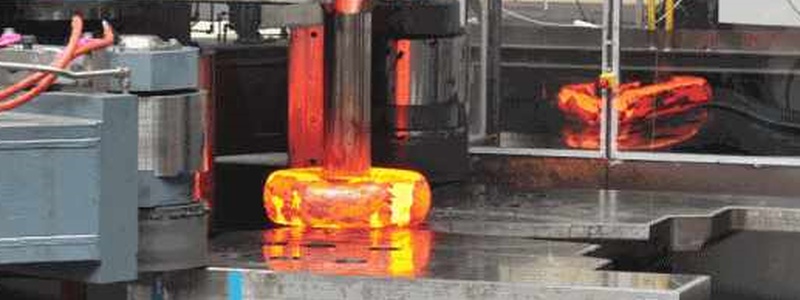

Если нужно осадить нагретую поковку, то она ставится в пространство между двумя плоскими бойками. Оборудование запускается, и заготовка осаживается на нужный размер.

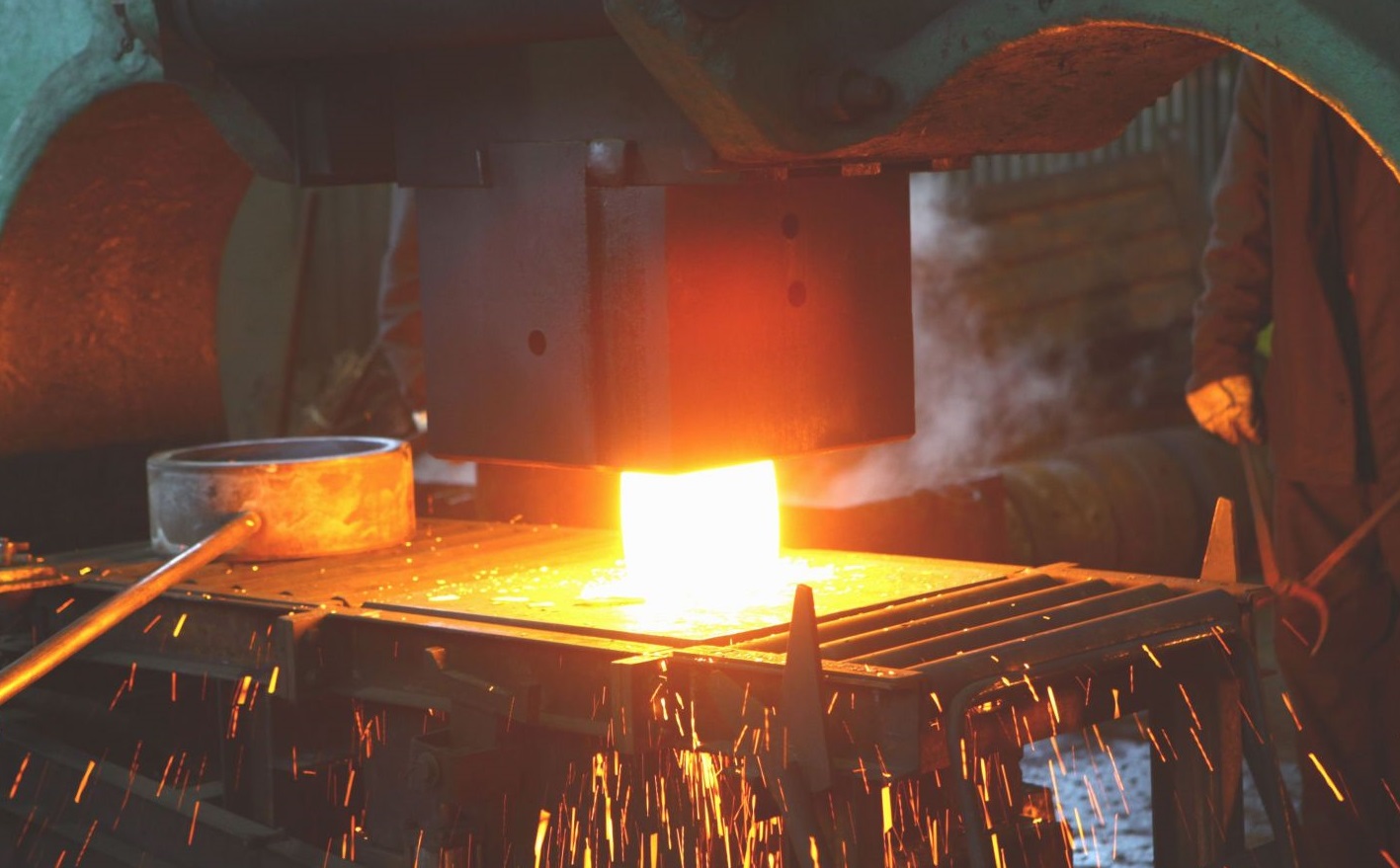

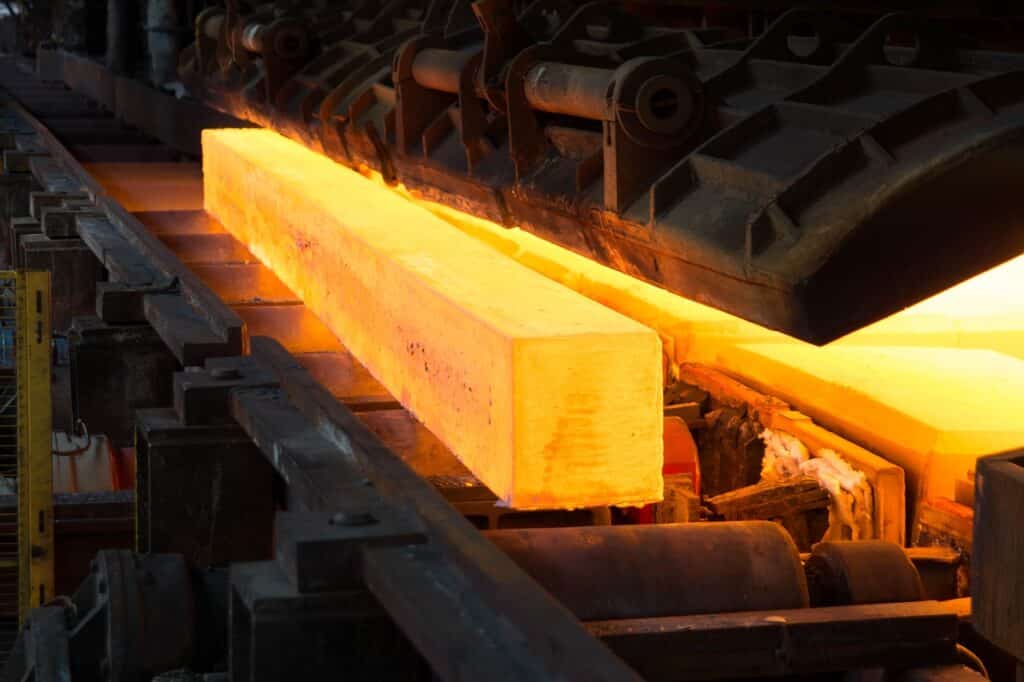

Нагретый металл (Фото: pixabay.com)

Альтернативные методы штамповки

Штамповка металла может происходить и под действием других сил:

1. Взрывом. Процесс проводится в воде. Материал располагается на матрице, в которой сделано углубление нужной формы. Сверху производится взрыв. В результате заготовка заполняет ручей и приобретает нужную форму.
2. Электрогидравлическая. В водной среде подается напряжение. Происходит нагрев воды. Под действием высокой температуры возникает ударная волна, которая формирует заготовку.
3. Протяжка металла через валки. Этот метод позволяет придать заготовке нужную форму.

Штампованные значки изготавливаются в штампе, где в углубление пуансона закладывается эмаль.

Едет крыша

Скажем и о новинках – ведь ассортимент предприятия непрерывно расширяется.

Как ни странно, при авариях нередко повреждается крыша автомобиля. Да настолько, что требует замены. Идя навстречу пожеланиям рынка ремонтных услуг, ПО «Начало» в мае 2013 года освоило производство панели крыши для автомобилей «десятого» семейства (каталожный номер 2110-5701012-10).

А в этом году предприятие начало выпускать панель крыши для автомобилей 2108 (каталожный номер 2108-5701012). Е1овые изделия являются полными аналогами панелей заводского производства, что подтверждено многочисленными испытаниями.

При освоении указанных панелей возникла интереснейшая задача – обеспечение точных сопряжений с остовом заводского кузова. Flo если вы внимательно прочитали предыдущие разделы, то уже поняли – задача эта была успешно решена. Интеллект специалистов, электроника и новейшее измерительное оборудование и не такое могут.

И вот деталь изготовлена – в допуске, без паразитных напряжений. Перед отправкой потребителю ее надо оградить от внешних воздействий, прежде всего атмосферных. Для этого на предприятии имеются цеха гальванопокрытий и окраски.

Например, для защиты от коррозии деталь обезжиривают в щелочном растворе, фосфатируют, покрывают грунтовкой BMЛ и подвергают горячей сушке при температуре 180°С. Для обработки используется метод окунания, благодаря чему грунтовка ложится ровно, без подтеков, заполняя все полости, недоступные для кисти и распылителя.

Говоря о контроле, отметим, что на заводе давно действуют системы качества ISO. Это означает, что отслеживание качества изделий происходит на всех производственных этапах, вплоть до упаковки, транспортировки и анализа отзывов потребителей.

Гидравлические прессы

На гидравлических прессах штампуют крупногабаритные поковки, которые невозможно получить на другом кузнечном оборудовании из-за его недостаточной мощности, и поковки, для штамповки которых необходим большой рабочий ход (при глубокой прошивке). Штамповочные гидравлические прессы (рис. 5) могут создавать усилие 12,5. . .750 МН. Принцип их действия не отличается от принципа действия ковочных гидропрессов, но штамповочные прессы имеют более жесткую конструкцию, снабжены выталкивателями, механизмами для установки и смены штампов и др.

Рис. 5. Крупный горячештамповочный пресс Нижнекраматорского машиностроительного завода

Выбор материала

Для пресс-форм используют высокопрочные стали, способные выдерживать ударные нагрузки. Эти стали хорошо закаливаются и обладают высокой вязкостью. Чаще всего применяют 40Х13 и 5ХНМ. Для штампов выбирают прочные стали Ст45, Ст40Х, У8.

Для холодной штамповки применяют гидравлический пресс из-за разнообразия его конфигураций и небольшого расхода металла. Для вырубки и пробивки выбирают инструмент с большим ходом шайбы.

ВАЖНО! Стали У8А и 8ХФ не применяются для изготовления деталей пресс-форм. Сталь У10А тверда после термообработки, но изготовляемые с ее помощью детали придется подвергать дополнительной механической обработке

Преимущества и недостатки процесса

Горячая штамповка имеет некоторые преимущества и недостатки относительно ковки.

Преимущества ГОШ:

• высокая производительность превышает ковку в сотни раз;
• выпуск готовых изделий сложной конфигурации;
• относительная простота работы специалиста и его более быстрое обучение необходимым навыкам;
• меньшее количество допусков и припусков, так как механической обработке подвергаются лишь соприкасающиеся поверхности деталей, а остальные поверхности имеют удовлетворительные геометрические параметры и шероховатость. После калибровки допуски составляют всего 0,05 мм.

Недостатками являются:

• масса готового изделия не превышает 3,5 тонны;
• высокая стоимость специального инструмента штампа в отличие от ковочного инструмента. Штамп производят на основе высококачественной стали, используется исключительно для определенного размера поковки;
• необходимость использования более мощного оборудования в связи с деформацией всей заготовки, а не ее части, что требует увеличения силы воздействия. А также стенки полости штампа испытывают давление при течении металла, что сказывается на его износостойкости.

Горизонтально-ковочные машины.

На этих машинах выполняют горячую высадку различных деталей (типа стержня с утолщением, со сквозным отверстием, с глухой полостью, сложной конфигура­ции и т. п.) из пруткового материала или труб в многоручьевых штампах. Конструкция штампов позволяет осуществлять также пробивку отверстий, обрезку по контуру, отрезку от прутка и т. д. Горизонтально-ковочные машины различают с разъемом мат­риц в вертикальной и горизонтальной плоскостях.

Общий вид и кинематическая схема горизонтально-ковочной машины с вертикальным разъемом матриц представлены на рис. 48, а, б. Электродвигатель 1 через клиноременную передачу 2,маховик 3 и муфту включения 4 приводит во вращение приводной вал 17. Этот вал передает вращение коленчатому валу 22 посредст­вом малой 16 и большой 21 шестерен. Коленчатый вал охватывает шатун 20,который приводит в возвратно-поступательное движе­ние главный ползун 19. На коленчатом валу насажен эксцентрик 23, приводящий в движение боковой ползун 5. Последний, пере­двигаясь вперед, двигает систему рычагов 6, 7 и 8,связанных с за­жимным ползуном 9.

Таким образом, поворот коленчатого вала вызывает поступа­тельное движение бокового 5 и зажимного 9 ползунов; почти одно­временно с ними происходит рабочее движение (движение вперед) высадного или главного ползуна 19.

С высадным ползуном через систему рычагов и роликов связан передний упор 13. При исходном положении ползунов 19 и 5 (это положение изображено на рисунке) упор 13 опущен в штамповое пространство и находится между пуансоном 14 и половинами 11 и 12 матрицы. Подаваемая вперед нагретая заготовка соприкасается с упором. Как только ползуны начинают двигаться вперед (рабочий ход), упор 13 при помощи рычага 15 начинает подниматься и вы­ходит из штампового пространства. Зажимной ползун 9, опере­жающий высадочный ползун 19,зажимает заготовку между поло­винами 11 и 12 матрицы, после чего высадочный ползун пуансоном 14 ударяет по торцу заготовки.

После высадки происходит обратное движение ползунов, по­ковка освобождается и штамповщик убирает ее или перекладывает в другой ручей.

Горизонтально–ковочная машина имеет холостой и рабочий ходы. Холостой ход начинается включением электродвигателя, когда вращается только шкив 3,но муфта 4 выключена; тормоз 18,находящийся на правой стороне приводного вала 17,удерживает приводной вал от вращения. При нажатии педали 10 сжатый воз­дух поступает в муфту и включает ее, что ослабляет затянутые лен­ты тормоза и приводит к вращению приводной вал. Одновременно поступающий воздух в тормоз 18 освобождает затянутые ленты тормоза, и вращение с приводного вала передается на коленчатый вал.

Производительность горизонтально-ковочных машин высокая (400-900 поковок в час).

На отечественных заводах горизонтально-ковочные машины изготовляют усилием 1-31,5 МН (100-3150 т) с числом ходов 95-21 в минуту.

Для шамповки на горизонтально-ковочных машинах применяют заготовки диаметром 20-270 мм и массой до 100 кг.

Дата добавления: 2014-02-05; 6565; Опубликованный материал нарушает авторские права? | Защита персональных данных |

Не нашли то, что искали? Воспользуйтесь поиском:

Инструменты и оборудование

Штамповочное производство холодным и горячим методами требует наличия ряда инструментов и приспособлений. Применяемое для штамповки оборудование условно делится на основное и вспомогательное.

К первой группе инструментов причисляют штампы, разделяющиеся, в свою очередь, на ковочные для изготовления изделий и обрезные для ликвидации заусенцев после штамповки.

Все они предназначаются для создания исключительно заданной детали, но иногда можно встретить и варианты со съемными частями и блоками, которые позволяют выполнить переналадку.

Штамповочный инвентарь для горячей технологии производится из высококачественной легированной инструментальной стали, потому что на изделия в процессе эксплуатации оказывается высокое механическое давление и термическая нагрузка.

Но это довольно дорогой материал, поэтому для экономии денежных средств штампы производят со вставками из более дешевых металлов.

Холодная штамповка металла предполагает использование оборудования, работающего при высоких удельных нагрузках и обеспечивающего высокую точность форм и размеров изделий. Оно характеризуется высокой производительностью и увеличенным рабочим ходом, так как обладает высокой жесткостью конструкции.

Процесс получения объемных штампов.

Kо второй группе инструментов и приспособлений для осуществления штамповки относят:

• приспособления, позволяющие осуществить доставку и загрузку металла в печь, его подачу от печи к молоту и передачу заготовок от одного молота к последующему;
• инвентарь для подачи заготовок под штамповочный пресс с их последующим перекладыванием из одного ручья штампа в другой;
• инструменты для удаления поковки из штампов после изготовления;
• измерительные приборы и шаблоны для осуществления периодического контроля отштампованных поковок.

На заметку! В конструкции штампа необходимо иметь такие эксплуатационные параметры, чтобы она позволяла менять форму заготовки согласно конкретным требованиям, прочно фиксировалась на оборудовании, предоставляла возможность сохранить точность ее установки и комфортабельную транспортировку.

Для обработки деталей из металла методом горячей объемной штамповки потребуется следующее оборудование:

• молотовые штампы;
• горячештамповочные кривошипные прессы;
• горизонтально-ковочные агрегаты.

Самые распространенные варианты сегодня ‒ это паровоздушные молоты с двойным действием и простые приводные фрикционные молоты. Они работают за счет ударно-деформирующего воздействия на металлозаготовку.

Высококачественное перераспределение металла можно обеспечить при условии одновременного регулирования хода подвижных деталей и силы удара в сочетании с кантованием заготовки. Отметим, что молоты причисляются к категории довольно недорого штамповочного оборудования.

Также при горячем штамповании часто используются кривошипные прессы с жестким приводом, не позволяющим изменять направление ползуна.

Изготовленные с помощью прессов поковки отличаются большей точностью за счет жесткого хода. Это сводит к минимальной вероятности риск появления припусков на механическую обработку.

Недостаток такого оборудования заключается в необходимости проводить предварительную очистку заготовки от окалины, иначе она вжимается в тело поковки.

При соприкосновении разогретого металла со стеночками пресса происходит остывание заготовки из-за большого количества времени, потраченного на процесс деформации.

Выбор технологии

По выбранной технологии можно производить несколько типов деталей:

► Удлиненные – к ним относятся рычаги, валы, воротки и иные. Обработка производится плашмя при использовании штамповочного пресса. Последним этапом этой работы является фасонирование, исполняемое в заготовительных вальцах для ковки.

► Дисковые – к ним относятся кольца, диски, шестерни, крышки и иные изделия. При выполнении данной операции используется метод осадки, производимый в торец заготовки. Для этого процесса применяются штамповочные переходы.

Таблица типовых изделий для разной формы поковок с подробным описанием:

№ п/п	Краткое описание характеристики	Типовые изделия
Изделия удлиненной конфигурации
1.	Прямая ось	Балки, валы, втулки, шатуны
2.	Изогнутые по оси	Рычаги, предназначенные для рулевого управления
Симметричные
1.	Круглые изделия	Фланцы, шестеренки и ступицы
2.	Квадратные и многоугольные	Гайки, фланцевые соединения и ступицы
3.	Изделия, имеющие отростки	Типа вилки и крестовины
Иные изделия
1.	Комбинированной формы	Коленвалы, поворотные кулачки
2.	С количеством необрабатываемых поверхностей большего объема	Рычажные элементы для переключения передач, крюки для буксира и балки для параллельных осей
3.	С внутренними отверстиями и заглублениями	Валы с полостями, шестеренчатые блоки и детали для фланцевых соединений

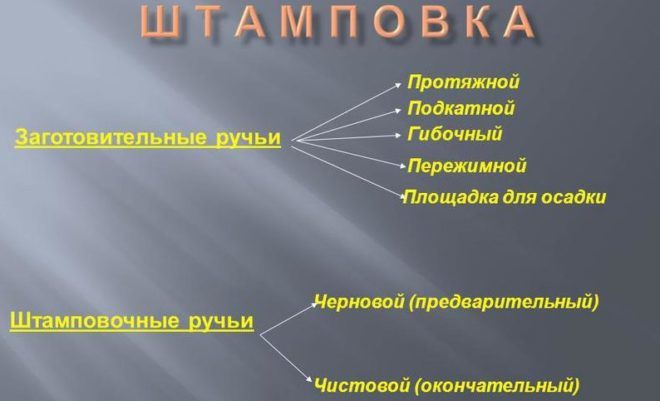

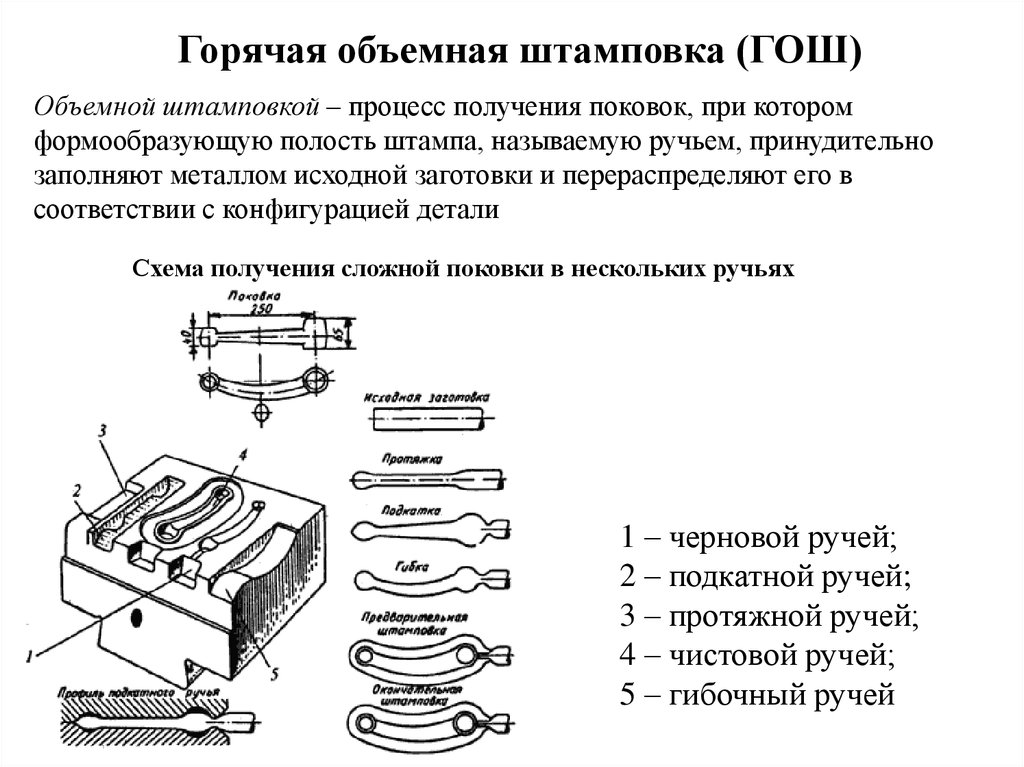

► Штамповочные ручьи, которые в свою очередь подразделяются на:

1. Протяжные (увеличивается длина отдельных элементов на обрабатываемой заготовки, именно по этой части производится нанесение ударов с кантованием детали).
2. Заготовительные (выполнение фасонирования детали или равномерное перераспределение металлической массы с минимальными потерями).
3. Пережимные (при этом одновременно уменьшается высота и увеличивается ширины обрабатываемой заготовки).
4. Подкатные (диаметр отдельных участков увеличивается при распределении металла по оси заготовки).
5. Гибочные (производится формирование поковки заготовки с изгибом по оси под 90 0).

► Разновидности штамповочных ручьев:

• Черновые – конфигурация обрабатываемого материала в большей степени приближена к форме поковки. К особенностям относятся увеличенная глубина, радиусы и уклоны по отношению к параметрам изделия, выполненного начисто.
• Чистовые – при приобретении требуемой формы увеличиваются размеры на ту величину, на которую увеличиваются усадки металлической заготовки. Металлопрокат располагают в центральной оси штампа, так как на его оказываются максимальные усилия.

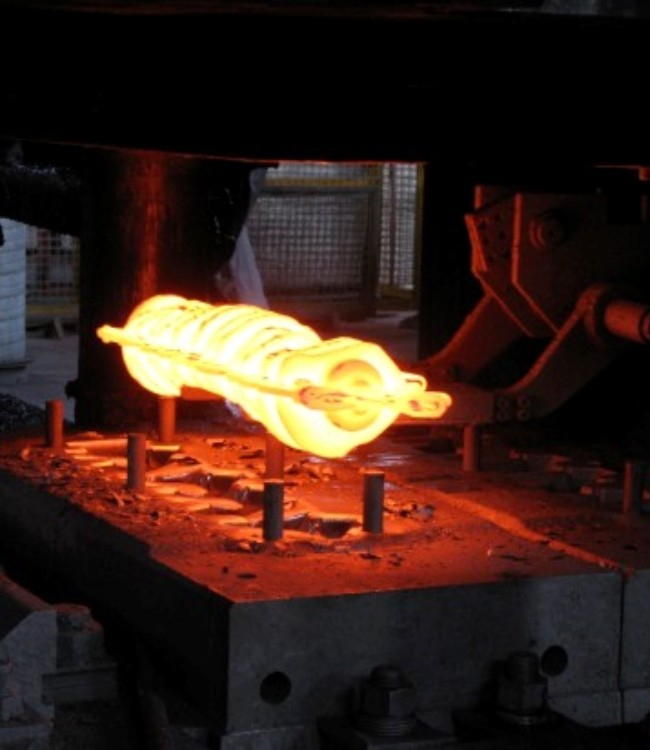

Способы горячей объемной штамповки

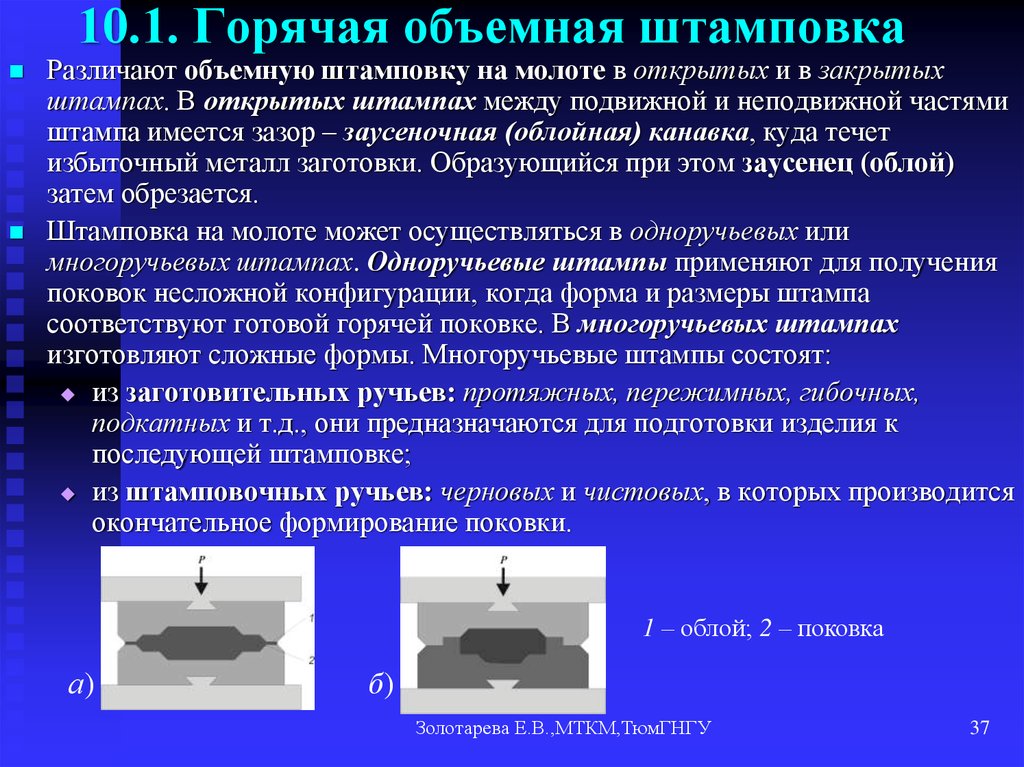

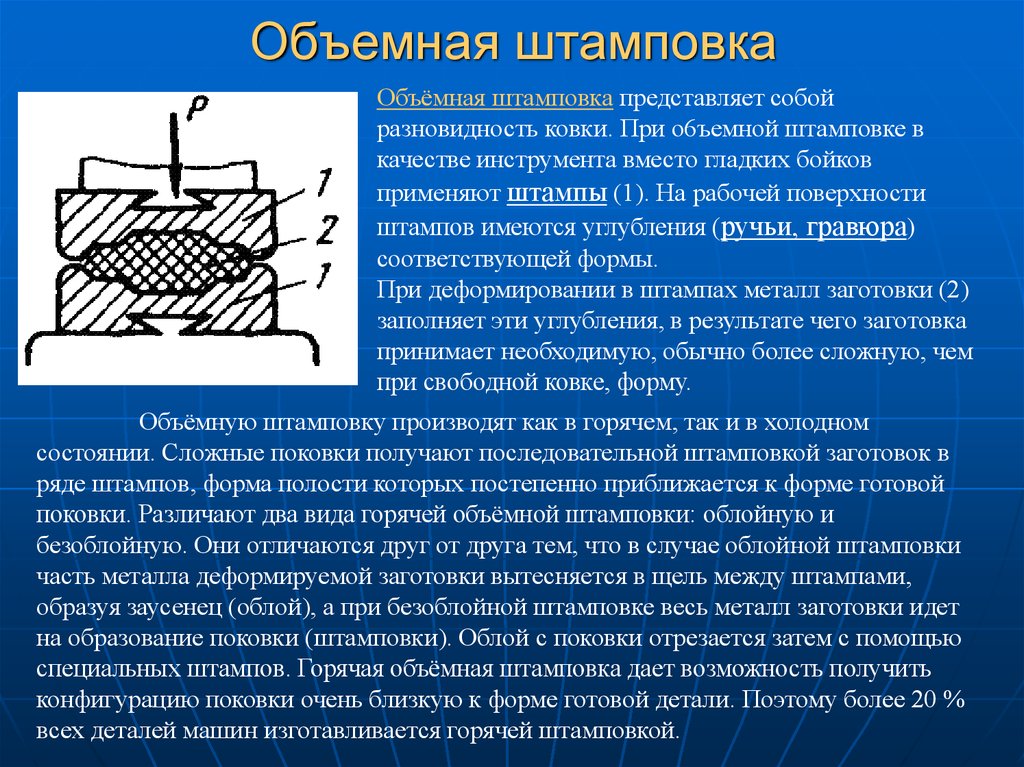

1) Штамповка в открытых штампах характеризуется переменным зазором между подвижной и неподвижной частями штампа. В этот зазор вытекает заусенец (облой), который закрывает выход из полости штампа и заставляет металл целиком заполнить всю полость. В конечный момент деформирования в заусенец выжимаются излишки металла, находящегося в полости, что позволяет не предъявлять слишком высоких требований к точности по массе. Заусенец затем обрезается в специальных штампах. Штамповкой в открытых штампах получают заготовки всех типов.
