Гибка труб методом намотки

Ручная гибка

Простейшая схема гибки трубы представлена на Рис.1. Она состоит из двух элементов, жестко закрепленных на некоторой поверхности:

• упор – фиксирует один конец трубы в процессе изгиба;
• радиусное основание – вокруг него прикладывается усилие со стороны второго конца трубы.

Геометрия поверхности радиусного основания, в которую упирается труба во время изгиба, играет роль матрицы для формирования стенки по внутреннему радиусу изгиба.

Классическим способом холодного сгибания вручную является применение станка Вольнова (рис. 2).

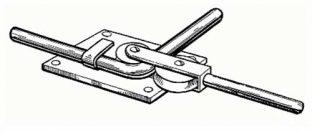

Схема конструкция станка несложная:

• упорная скоба;
• хомут с рукояткой;
• подвижный ролик;
• шаблонный ролик;
• изгибаемая деталь.

На строительной площадке легко изготовить следующее незатейливое приспособление. В бетонной плите проделываются отверстия по дуге нужного загиба. В них фиксируются твердые металлические штыри, которые можно забетонировать, чтобы не выпали во время действия. Труба заводится в упор с одного края дуги и загибается по линии, обозначенной штырями. В качестве упора используется тот же металлический прут или трубный отрезок, зафиксированный в бетонной плите. Здесь реализована схема, представленная на Рис. 1, где в качестве упора и радиусного основания выступают штыри.

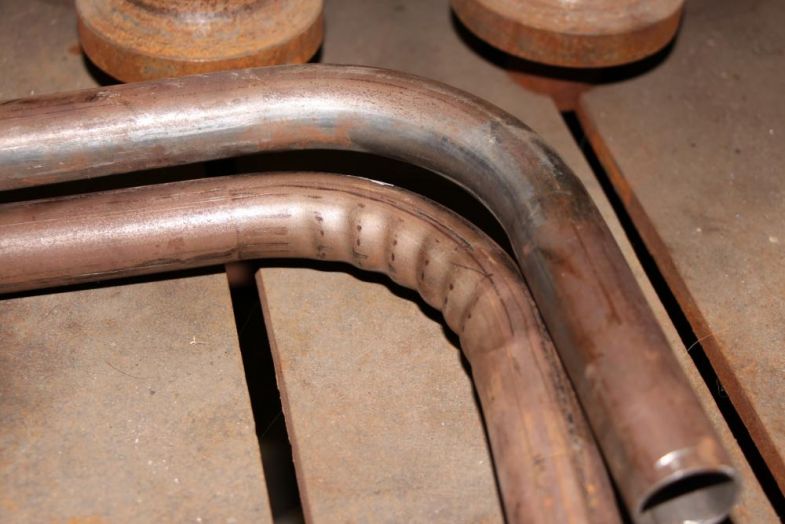

Изгибание негативно влияет на эксплуатационные характеристики трубы. Возникают разные недостатки, основными из которых являются:

• утончение наружной стенки на внешнем радиусе изгиба;
• наличие сплющивания и образование складок внутри изгиба;
• изменение сечения трубы, которое в месте изгиба приобретает форму овала.

Для предотвращения деформаций можно воспользоваться прокаленным речным песком. С одного конца труба закрывается заглушкой, со второго конца засыпается песок и тоже забивается пробкой. Затем производится гибка нержавейки, после чего песок удаляется.

Основные промышленные способы холодной гибки:

• с обкаткой;
• наматыванием;
• волочением;
• вальцовкой;
• на двух опорах;
• растяжением;
• с внутренним гидростатическим давлением.

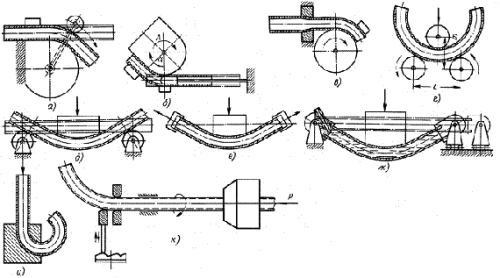

Способы холодной гибки труб: а —с обкаткой; б — наматыванием; в — волочением; г — вальцовкой; д — на двух опорах; е— растяжением; ж—с внут­ренним гидростатическим давлением; и — через фильеру, имеющую криволинейную ось; к — по копирам.

Гибка обкаткой

Таким способом можно изогнуть трубу диамом до 150 мм и значительной толщиной стенки. Принцип метода: вокруг неподвижного гибочного ролика нужного размера по дуге двигается обкатывающий ролик, прижимающий заготовку и выполняющий изгиб.

Гибка наматыванием

Метод получил широкое распространение в цехах трубной заготовки с большими объемами выпускаемой продукции. Этим способом можно загнуть трубу диамом от 10 до 426 мм в разных плоскостях. Для сохранения круглой формы внутреннего сечения заготовок применяют калибрующие пробки (дорны), сплошные в виде стержня или составные.

Самым простым дорном для труб диамом до 32 мм может служить стальной канат, один конец которого закреплен в рукоятке, а второй соединен с проволокой для протягивания каната в просвет. Диам дорна должен быть меньше внутреннего диама трубы на 0,1 – 0,5 мм.

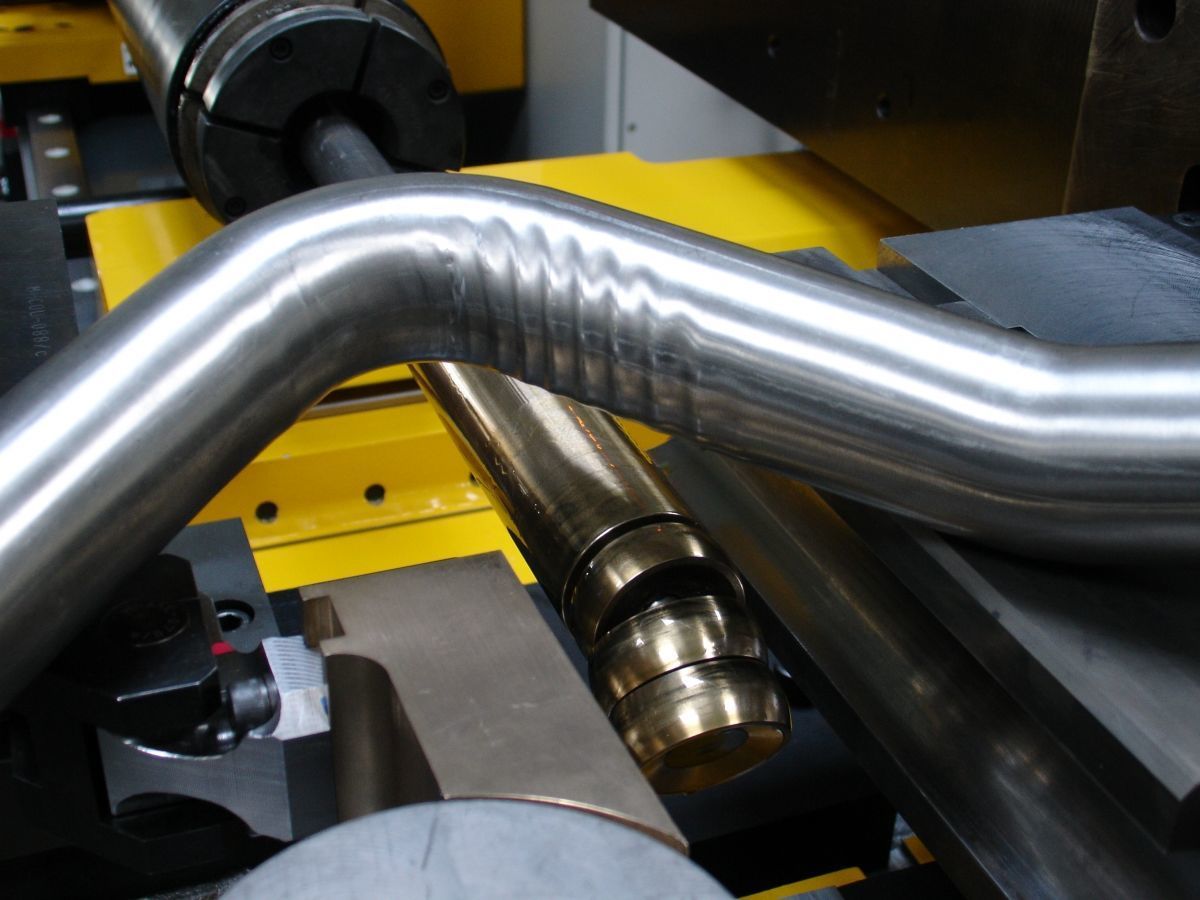

При работе с дорном на внутренней поверхности трубы могут возникать насечки и задиры в результате больших контактных усилий. Чаще всего это наблюдается при гибке труб из нержавейки. Профилактика этих недостатков достигается соответствующим выбором материала дорна, чистотой его поверхности и смазкой.

Лучше всего смазывать внутреннюю и наружную стенки заготовки. Для этого короткие трубы перед сгибанием погружают в ванну со смазочным маслом. К месту изгиба длинной трубы, удаленному от ее концов, смазку лучше подводить через отверстия дорна. Для смазки используют машинное масло или антикоррозионную мыльную эмульсию.

Гибка на двух опорах

Труба укладывается на две опоры, поворачивающиеся вокруг своих осей по мере изгиба заготовки. Шаблон для гибки соединяется со штоком гидравлического или винтового домкрата таким образом, чтобы усилие изгиба прикладывалось в середине трубы между опорами. Этим методом можно гнуть трубу диамом до 351 мм. Оборудование данного типа особенно удобно, когда элементы трубопровода надо загнуть непосредственно на строительном участке.

Гибка вальцовкой

Используется для того, чтобы загнуть трубу небольшого диама в кольцо или спираль. На гибочных вальцах заготовка перемещается в направлении вращения роликов и приобретает кривизну, определяемую взаимным расположением этих роликов.

Гибка волочением

Тонкостенную цельнотянутую трубу можно согнуть способом волочения. Сущность метода заключается в том, что в качестве заготовки берется труба большего диама, чем требуемая, и укороченной длины. Конец заготовки обжимается под нужный диам, затем продевается через фильеру и удерживается зажимом, укрепленным на гибочном шаблоне. Вращением шаблона труба протягивается через фильеру и одновременно загибается вокруг него.

Гибка с растяжением

Преимущество данного способа заключается в уменьшении возможности образования деформаций внутренней стенки трубы в месте изгиба. При этом труба фиксируется по краям, растягивается и одновременно сгибается с помощью выдвижения гибочного шаблона.

Гибка труб с помощью раскатывания.

Гибка с внутренним гидростатическим давлением

Выполняется нагнетание жидкости в трубу, в концы которой предварительно вставлены заглушки. В результате возникающих в стенке напряжений металл доводится до состояния, близкого к пластическому. Затем к месту изгиба подводят гибочный шаблон, который гнет трубу.

Гибка проталкиванием

В основном применяется, чтобы гнуть трубы из нержавейки диамом от 3/16″ до 3/8″. Метод состоит в проталкивании заготовки через подвижную и неподвижную матрицу. Величина смещения матриц относительно друг друга определяет кривизну изгиба. Данным способом на одной трубе можно сделать до 20 изгибов в разных плоскостях.

Описанные способы изгиба труб эффективны в условиях промышленного производства и строительства, позволяют получить качественные результаты, регламентированные отраслевыми стандартами.

Особенности процесса

Суть процесса сгибания профильной трубы или металлической арматуры состоит в том, чтобы создать полный либо частичный изгиб в нужном месте заготовки.

Если рассмотреть процесс гибки металлической заготовки, то очевидным становится факт, что на нее действуют силы сжатия, которые направлены на внутренний радиус изгиба, а также силы растяжения, которые тянут стенки металла по наружному радиусу сгибаемого материала. Обе эти силы имеют разные направления, в результате чего в процессе выполнения трубогибочных работ нередко возникают определенные затруднения:

• в процессе изгибания участки трубы будут менять свою конфигурацию неравномерно, что приведет к перекосу стенок трубы относительно друг друга;
• при чрезмерном приложении усилий во время растяжения материала по наружному радиусу стенка трубы может лопнуть или истончиться до такой степени, что прочность ее будет очень низкой;
• в процессе загиба на внутреннем радиусе трубы будут образовываться излишки материала, собираясь в гармошку.

Для того чтобы не столкнуться с подобными проблемами и выполнить гибку заготовки аккуратно и качественно, необходимо принимать во внимание характеристики материала, с которым предстоит работать, толщину его стенок, размер сечения заготовки и величину загиба, который потребуется сделать. Изучив всю перечисленную выше информацию, мастеру будет легче выбрать способ, который окажется наиболее подходящим для гибочных работ

Способы гибки в домашних условиях

• разогревание участка до 75 градусов в том месте, где будет произведен изгиб;
• воздействие на элемент с помощью парообразных веществ.

Чтобы не покупать массу ненужных фитингов, которые требуют внимательности при установке, мастера зачастую используют различные методики изгиба

При работе с нагретым воздухом, который будет воздействовать на пластик, следует проявлять осторожность: можно не только полностью сжечь место нагрева, но и обжечь руки

В данном деле важно производить манипуляции аккуратно и постепенно

Полипропилен и поливинилхлорид отлично поддаются сгибанию

Бывает сложно добиться идеального изгиба, поэтому перед тем, как приступить к работе, рекомендуется тщательно продумать все будущие повороты трубопровода. Заранее стоит потренироваться сгибать изделие на небольшом отрезке.

При производстве гибочных работ в домашних условиях применяют два способа: с помощью ручного трубогиба или без его использования.

Устройство устанавливают в тисках, подбирают по размеру ролики и вводят трубу между роликами, чтобы он концом упиралась в упор. Далее рукояткой поворачивают подвижный ролик на угол сгиба, еще раз проверяют размеры и снимают готовое изделие.

Без трубогиба трубу можно согнуть с использованием пружины из проволоки сечением не больше 4 мм. Пружину закрепляют на конце, а заготовку вставляют в упор для фиксации, или можно зажать в тисках, но чтобы не деформировать конец. Затем другой конец сгибают по заранее подготовленному шаблону. После окончания гибки пружину вынимают из профиля изделия.

Выбор способа гибки зависит от многих условий, это и серийность производства, качество, и форма конечного продукта, места производства работ, и стоимость оборудования. Но при гибке изделии могут возникать различные дефекты, утончение стенок, овальность и образование складок. Поэтому все эти факторы надо учитывать перед началом работ.

Методы гибки

Для сгибания применяются специализированные приспособления (трубогибы). Эти устройства позволяют качественно выполнить процесс. В домашних условиях можно согнуть трубу без трубогиба несколькими способами.

Холодная гибка

При использовании этого способа металл не поддается воздействию высокой температуры. Сгибать необходимо на заранее изготовленном шаблоне. Для удержания применяются тиски или самодельные приспособления. Этот метод используется для изделий с небольшой толщиной. Высота профиля при таком методе не должна превышать 10 мм.

Горячее сгибание

Заготовки, высота поперечного сечения которых составляет от 10 до 40 миллиметров, следует сгибать с применением нагрева. Участок, на котором будет сгиб, нагревается до высокой температуры. Таким образом удается уменьшить силу оператора.

ВНИМАНИЕ: Во избежание ожогов, при применении нагрева следует использовать индивидуальные средства защиты, такие как перчатки и очки.

Рычагом

Чтобы сгибать без специализированных приспособлений, оператор использует физическую силу. При небольших размерах изделия больших усилий от оператора не требуется. Если обрабатываемый предмет имеет высоту сечения более 10 миллиметров, для увеличения давления используется рычаг. Работа выполняется следующим образом:

• Подготавливается шаблон нужной формы. Он должен быть изготовлен из прочного материала;
• Шаблон и заготовка крепятся в тисках;
• На свободный край трубы надевается рычаг. Длина рычага должна быть достаточной для повышения усилия;
• Воздействием на рычаг осуществляется сгибание.

Использование рычага при сгибании может применяться как при холодной, так и при горячей гибке.

Использование пружины

При небольших размерах изделия используется пружина. Она оказывает внутреннее противодействие, и предотвращает деформацию металла. Перед выполнением работ необходимо изготовить пружину из стальной проволоки (толщиной от 1 до 4 миллиметров). Форма пружины должна соответствовать форме поперечного сечения заготовки. По размеру пружина должна быть немного меньше диаметра трубки.

Пружина для гибки профильной трубы

Пружина помещается вовнутрь детали на место сгиба. После этого, процесс сгибания может быть выполнен как холодным, так и горячим методом. В процессе сгибания пружина, создавая внутреннее противодействие, не допускает повреждения внутренней и наружной поверхности сгиба. По окончании работ необходимо извлечь пружину из детали.

Вместо пружины можно использовать чистый и сухой песок. Один край трубы закрывается деревянной пробкой. Через открытый край деталь полностью заполняется песком. После заполнения, вторая сторона закрывается деревянной пробкой. Песок внутри обрабатываемого предмета дает возможность сохранить форму профиля и снижает степень деформации при сгибании.

Резка и сварка

При этом способе внутренняя и боковые стороны сгиба надрезаются болгаркой, после чего обрабатываемый предмет можно легко согнуть. Процесс происходит следующим образом:

• На внутреннюю сторону профиля наносится разметка;
• Согласно разметке, внутренняя и боковые поверхности надрезаются углошлифовальной машиной;
• Заготовка сгибается до тех пор, пока стыки пропилов не соприкоснутся друг с другом;
• Соединенные стыки свариваются между собой;
• Сварочные швы шлифуются.

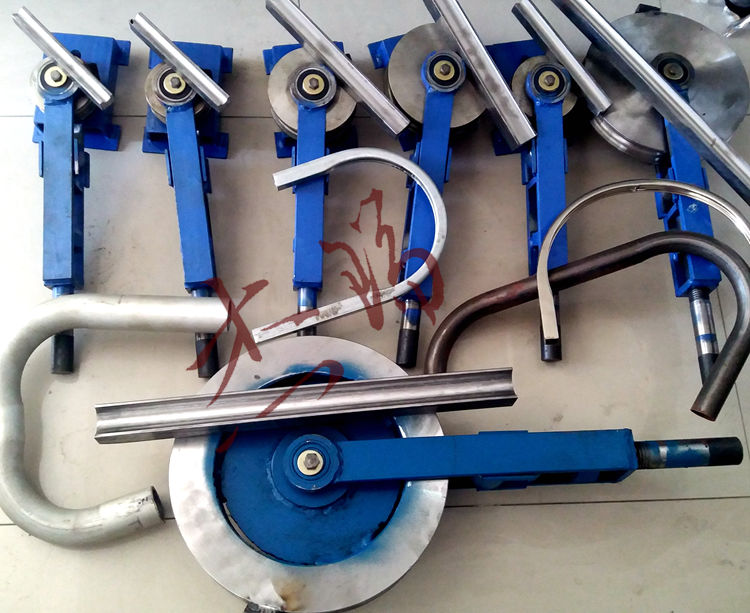

Гибка с помощью трубогиба

Рис. 3

• относительная дешевизна;
• компактный размер;
• удобство применения на весу или в тисках;
• легкость гибки из-за большого плеча рычага;
• регулируемость положения рычажного плеча для наилучшей ориентации гибки и передачи усилия;
• быстрая смена элементов;
• возможность загиба до 180 градусов.

Ручные трубогибы с механическим винтовым штоком позволяют гнуть трубу из нержавейки до 18 мм в диаметре. Лидерами в производстве такого рода приспособлений являются компания из США RIDGID и немецкая фирма REMS.

Гибка с помощью арбалетного типа

Такой метод позволяет сгибать трубу до 351 мм в диаметре, при угле сгиба до 90 градусов. Легкие, компактные переносные трубогибы такого типа позволяют гнуть трубу из нержавейки диаметром до 4 дюймов. Усилие изгиба создается штоком различного исполнения. Различаются также конструкции рамы устройства:

• гидравлика, ручной привод; открытая рама (Рис.4);
• то же, с закрытой рамой (Рис.5);
• гидравлика, электропривод, открытая рама (Рис.6);
• то же, с закрытой рамой (Рис.7).

Аппараты с открытой рамой предназначены для труб с диаметром не более 1 дюйма. В них толкающая сила поршня не превышает 80 кН. Аналогичные устройства с закрытой рамой применяются для изгибания труб, диаметром до 4 дюймов. Рама придает повышенную жесткость в процессе работы с большими усилиями. Толкающая сила поршня доходит до 200 кН.

Одноконтурная гидравлическая система оснащена пружиной, что облегчает работу, так как можно быстро отводить поршень, легко и точно выполнять работу. А наличие электропривода еще больше облегчает и ускоряет ее, поскольку здесь не требуется приложение физической силы.

Гибка с помощью электрического трубогиба

Стоит такой аппарат недешево, однако обладает следующими исключительными характеристиками:

• универсальность – благодаря наличию комплекта сегментов и упоров для гибки различных диаметров, материалов и радиусов изгиба;
• угол сгиба до 180 градусов;
• автоматический режим (нет никаких предварительных манипуляций);
• регулировка скорости хода, наличие реверса хода;
• возможность использования без тисков в любом месте;
• практически полное отсутствие деформации трубы в месте изгиба за счет идеального согласования гибочного сегмента и упора;
• плавность подачи;
• легкость применения, быстрая смена насадок;
• высокая скорость работы;
• компактность и небольшая масса за счет высокой удельной мощности привода.

Если в месте работы нет электросети, то можно использовать электрический трубогиб с аккумуляторным приводом (рис. 9).

Приобретение фирменного трубогиба в личное пользование – удовольствие дорогое. Тем не менее, есть возможность воспользоваться ими через систему проката инструмента, которая уже достаточно развита у нас в стране. Для разовых работ затраты получаются небольшими. При этом можно выбрать именно тот инструмент, который подходит под ваши нужды.

Промышленные методы холодного гнутья

В зависимости от диаметра элемента и объёма работ могут использоваться ручные инструменты (трубогибы) или устройства с электромеханическим приводом.

Основные промышленные методы холодной гибки:

• Методом наматывания. Данная методика позволяет загнуть трубу с сечением в пределах 1,0-4,26 см в разных плоскостях. Чтобы сохранить форму сечения, используют составные или стержневые дорны – калибрующие пробки.
• С обкаткой. Такой способ подходит для сгибания трубчатых элементов диаметром не более 15 см. При этом толщина стенок должна быть внушительной. Суть метода: вокруг статичного гибочного ролика заданного размера движется обкатывающий ролик. Он прижимает трубу и выполняет её изгиб.
• Вальцовкой. Этот способ позволяет изогнуть заготовку по спирали или в кольцо. На вальцах элемент перемещается роликами и приобретает заданную положением роликов кривизну.
• Волочением. Метод подходит для сгибания тонкостенных цельнотянутых изделий. Для сгибания изготавливается шаблон из трубчатого элемента большего диаметра. Затем шаблон продевается в фильеру и фиксируется зажимом. За счёт вращения шаблона заготовка протягивается сквозь фильеру и загибается.
• При помощи растяжения. Эта методика позволяет свести к минимуму риск возникновения деформаций металла. Для этого заготовка фиксируется на краях, растягивается и сгибается одновременно за счёт использования гибочного шаблона.
• На опорах. Обычно используется две опоры, на которые укладывается заготовка. По мере изгибания опоры поворачиваются вокруг своей оси. Шаблон соединяется со штоком домкрата так, чтобы усилие прикладывалось по центру заготовки. Метод подходит для сгибания трубчатых изделий диаметром не более 35,1 см. Оборудование позволяет выполнить сгибание прямо на стройплощадке.
• С гидростатическим давлением внутри. Для этого в трубчатый элемент нагнетается жидкость. На концах устанавливаются заглушки. Из-за возникающих напряжений металл достигает почти пластического состояния. Потом к месту изгиба подносят шаблон и изгибают заготовку.
• С проталкиванием. Способ подходит для сгибания элементов диаметром в пределах трёх дюймов. Заготовку проталкивают через неподвижную и подвижную матрицу. Благодаря смещению матриц относительно друг друга можно регулировать кривизну изгиба. С помощью этой методики одну заготовку можно согнуть несколько раз в разных плоскостях.

Что касается использования дорнов, то самой простой пробкой для труб сечением не более 3,2 см может быть стальной трос. Один конец этого троса фиксируется в рукоятке. Другой конец соединяется с проволокой для выполнения протягивания в просвет. При этом диаметр калибрующей пробки должен быть чуть меньше, чем сечение трубчатого изделия – примерно на 0,1-0,5 мм.

Во время использования калибровочных пробок на внутренней поверхности заготовки могут возникать нежелательные царапины и насечки. Обычно такое происходит при сгибании изделий из нержавейки. Чтобы защититься от таких нежелательных последствий, нужно правильно выбирать материал для изготовления пробки, а также использовать смазку и тщательно очищать поверхность.

Способы гибки

Сгибание трубы из нержавейки в самодельном приспособлении

На производстве, когда приходится гнуть трубы из нержавеющей стали, обычно используется холодная гибка по причине высших показателей рентабельности, а в случаях, где необходима горячая гибка, часто выгоднее просто сразу вылить необходимую форму. Поэтому далее приведены способы холодной гибки, тем более что большинство технологий не сильно отличается от горячего способа.

Гибка с использованием двух опор

С использованием двух опор

Заготовка укладывается между двух опор таким образом, чтобы первая опора удерживала, а вторая была несущей. При воздействии винтового или гидравлического пресса или домкрата далее второй опоры происходит изгиб. Данным способом можно гнуть трубы диаметром до 350 миллиметров. Оборудование обладает достаточной простотой и может использоваться непосредственно в местах монтажа.

Вальцевание

Такой метод используется, когда нужно получить кольцо или спираль из трубы небольшого диаметра. Заготовка с помощью механических крепежей и толкателя продвигается через вращающиеся ролики, впоследствии чего обретает необходимую кривизну.

Гибка с помощью раскатывания

В данном случае заготовка закрепляется и производится раскатывание в определенных местах с помощи специальных шариков. Подобный процесс может происходить как с наружной части – обматывание, так и с внутренней – раскатывание. В итоге труба приобретает треугольную форму с округлыми краями.

Гибка наматыванием

Этот метод получил широкое распространение в промышленном производстве из-за относительной простоты при небольших затратах энергии и выхода качественной продукции. В данном случае используется внутренние наполнение, чаще всего им является металлический канат диметром меньшим на 0,1–0,5 мм, чем внутренний диаметр заготовки. Канат при изгибах может оставить след на внутренней поверхности трубы, поэтому используют тросы из тонких сплетенных металлических волокон нетвердых марок метала. Также при применении данного метода необходима смазка между канатом и внутренней поверхностью, которой обычно является машинное масло или антикоррозийная мыльная эмульсия. Можно сгибать трубы диаметром от 10 до 425 миллиметров в разных плоскостях. Поэтому при больших диаметрах трос не используется, а при возможности заменяется сыпучим или жидким веществом.

Гибка с помощью обкатки

С помощью обкатки

Метод состоит в том, что вокруг ролика или опоры необходимых габаритов двигается обкатывающий ролик, между ними ложится заготовка и получается изгиб. Подобным способом можно работать с трубами диаметром до 150 миллиметров с толстыми стенками.

Гибка с помощью внутреннего гидростатического движения

В данном случае в трубу закачивается жидкость, обычно это вода или масло, и плотно закрывается заглушками. Впоследствии внутри создается давление, и заготовка становится более податливой для механических изгибов.

Ручной способ

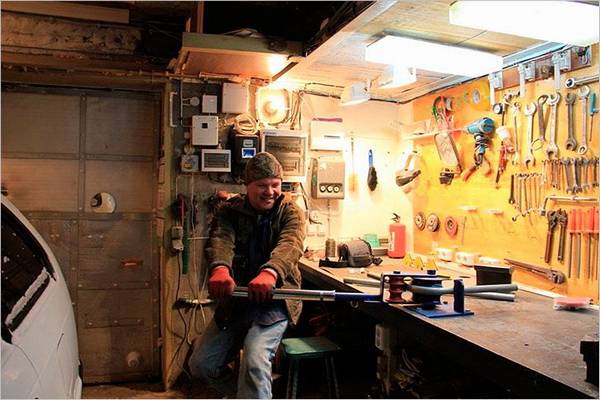

Гибка трубы вручную

В условиях домашнего строительства лучше использовать специальные трубогибы. Но необходимо учитывать возможные нежелательные последствия, описанные выше.

Обратите внимание! Для меньшей деформации просвета следует использовать внутренние наполнители

Применение согнутой трубы из нержавейки

Также рекомендуем вам ознакомиться со статьями, в которых описаны методы сгибания других труб:

• Как согнуть медную трубу.
• Как согнуть полипропиленовую трубу.
• Как согнуть металлопластиковую трубу.
• Как согнуть профильную трубу в домашних условиях.

Особенности гибки профилированных труб

Профильная трубная продукция имеет более эстетичный вид, чем ее аналоги с круглым сечением, поэтому она часто встречается в бытовых конструкциях. При гибке на нее изнутри воздействует сила сжатия, а извне — растяжения. Следует тщательно подобрать способ гибки, прежде чем приступить к выполнению этой операции.

К профильному сортаменту относятся трубы с сечением в виде квадрата, овала, прямоугольника.Существует несколько нюансов и о них не следует забывать, занимаясь гибкой профилированных труб в домашних условиях без наличия специального оборудования:

1. Оптимальная длина изгибаемого участка для профтруб с тонкими стенками и сечением до 2 см — высота трубы, умноженная на 2,5.
2. Для толстостенных труб длину зоны гибки определяют путем умножения сечения на три. В противном случае не избежать растрескивания материала снаружи или его деформации изнутри.
3. Минимальное значение радиуса кривизны — сечение изгиба умноженное на 2,5.

Не учитывая эти требования можно даже не надеяться на хороший результат. Способы гибки не отличаются от применяемых при работе с изделиями с круглым сечением. Кроме того, можно использовать способ ручной гибки с выполнением поперечных распилов, которые выполняют на трех сторонах трубы.

Длину резов и их количество определяют путем расчетов. Допустим, есть труба 40 х 90 мм. Нужно выполнить полный разворот, т.е. согнуть по стенке 40 мм под углом 180⁰ радиусом 150 мм. Сначала вычисляют длину полуокружности по наружному радиусу — L = (2π r : 2 = 2х 3,14 х 190) : 2 = 596,6 мм.

Для внутреннего радиуса вычисления такие же: Lвн. = (2 х3,14 х 150) : 2 = 471 мм. Сумму длин резов на внутреннем радиусе определяют по формуле: Lвыр = L – Lвн = 596,6 – 471 = 126 мм. Если учесть, что болгаркой можно выполнить рез шириной 5 мм, то на плоскости сгиба длиной 126 мм получится 25 прорезей, после выполнения которых трубу сгибают до тех пор, пока кромки вырезов не соприкоснутся. Прорези заваривают, а швы зачищают.

Для гибки профильных труб обычные трубогибы не подходят. Для этой цели существуют специальные трубогибочные станки, но, даже имея такое оборудование, прямой угол получить практически невозможно. Проще применить сварной способ или использовать фитинги

Есть еще один способ, которым сгибают профилированные и круглые трубы, но применить его можно только в зимний период. Для этого в торцы тубы, вставляют пробки, заливают внутрь воду и ждут, пока она застынет. Трубу сгибают, контролируя процесс шаблоном, затем вынимают пробки и удаляют жидкость.

Промышленные способы гибки

В промышленных условиях, чтобы согнуть трубы, изготовленные из нержавейки, применяют различные способы: с помощью трубогиба, методом наматывания, способом обкатки, вальцовка, волочение и растяжение на опорах. Применение того или иного способа зависит от серийности производства, а также от вида и размера получаемого гнутого конечного продукта.

Гибка трубогибом

При небольших объемах производства или при монтаже трубопроводных систем для отопления на строительных площадках применяют ручной трубогиб. Трубогиб имеет небольшой вес и его легко можно доставить к месту работ. В них предусмотрена быстрая смена роликов разного диаметра и максимальный угол сгиба составляет 180 градусов. Винтовой шток трубогиба приводит в действие сгибающий ролик, который сгибает трубу диаметром до 18 мм.

В тех местах, где имеются электрические сети применяется переносной электрический трубогиб для нержавеющей стали. В комплектность поставки входит большой набор различных приспособления для гибки различных размеров материалов и радиусов изгиба. Регулировка скорости сгиба, наличие заднего хода и автоматического режима, а также небольшой вес дает весомое преимущество этого устройства перед другими трубогибами.

Электрический трубогиб

При отсутствии электрических сетей для работы устройства можно подключить аккумулятор.

Гибка методом наматывания

Методом наматывания гибка труб производится на специальных трубогибочных станках. Такой способ применяют, в основном, для тех отраслей промышленности, где надо получить профильную трубу высокого качества с небольшим радиусом сгиба и полной неизменяемостью геометрии стенок. Это авиационная и космическая отрасль, машиностроение и производство мебели.

Процесс гибки происходит следующим образом: трубопровод надевается на специальное устройство, называемое дорном, и с помощью зажима прикрепляется к гибочному ролику. Гибочный ролик с зажимом поворачивается и протягивает трубу, которая наматывается на ролик до заданного угла сгиба. Находящийся внутри изделия дорн сохраняет форму изделия, не позволяя менять ее сечение.

Трубогибочный станок для гибки методом наматывания

Гибка с помощью обкатки

Для строительной промышленности, а также для изготовления мелких и штучных партий, применяются трубогибы, которые производят гибку способом обкатки. При выполнении работы изделие прижимается к ручью неподвижного ролика и надежно фиксируется. Обкаточным роликом производятся круговые движения, сгибая трубу из стали до требуемого размера. При этом размеры ручья роликов должны соответствовать диаметру сгибаемой трубы.

Этот способ применяют при гибке труб с большой толщиной стенок, с радиусом сгиба не менее 3,5 D. Изменение сечения в месте сгиба может достигать значения 10…12 %. Гибку обкаткой применяют тогда, когда овальность не имеет значения при использовании изделий. Трубогибочные станки для таких работ имеют простое устройство и недорогую стоимость.

Вальцовка

Вальцовые трубогибы предназначены для сгибания изделий в кольцо, дуги и даже можно заготовку изогнуть в спираль, причем вы можете задать шаг витка спирали. Процесс сгибания в кольцо состоит из двух этапов:

Технические особенности и свойства труб из нержавейки

Нержавеющая сталь обладает целым набором замечательных полезных свойств и поэтому широко применяется в промышленности, в медицинском производстве, в коммунальном хозяйстве и в быту. К ее основным свойствам относятся способность противостоять агрессивным средам, устойчивость к коррозии и высокой температуре, и высокая механическая прочность.

Такие свойства сталь приобрела благодаря химическому составу, основным элементом которого является хром. При изготовлении стали добавляются и другие легирующие добавки, которые придают полученным изделиям приятный гладкий внешний вид.

Методы предотвращения овализации

При гибке нержавеющих труб, особенно тонкостенных, проявляются нежелательные изменения формы и толщины стенок материала изделия, в частности:

• меняется внешняя форма, появляется овализация;
• происходит уменьшение толщины наружной стенки вследствие растяжения при изгибе;
• появление складок и изломов на внутреннем радиусе изгиба;
• после окончания гибки вследствие пружинящих свойств изделия увеличивается радиус гиба и угол поворота.

Все эти негативные последствия влияют на внешний вид изделия, уменьшение толщины стенки ослабляет прочность. А овализация снижает проходное сечение и вызывает дополнительное сопротивление движению рабочей среды.

Защита от овализации

Основные способы холодной гибки оцинкованной трубы предусматривают меры, позволяющие загнуть заготовку, максимально сохранив форму её поперечного сечения. Обычно для этого используется одни из двух способов: Изгибание труб в домашних условиях

• Использование мер, позволяющих сохранить форму сечения изнутри (применение внутреннего ограничителя).
• Использование наружного ограничителя для предотвращения расширения боковых стенок.

Жёсткие материалы в качестве наполнителя лучше сохраняют форму, поэтому они чаще используются. Но благодаря применению упругих наполнителей происходит меньшее растяжение наружной поверхности изгиба.
