Конфирмат или еврошуруп: особенности современного метиза

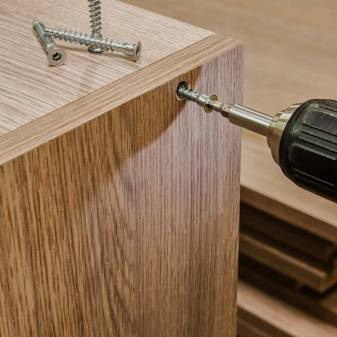

Как просверлить отверстие под евровинт

Конфирмат вворачивают в заранее нарезанное отверстие. От того, насколько аккуратно будет выполнена операция, зависит качество фиксации деталей, устойчивость предмета обстановки, длительность его эксплуатации. Перед сверлением подготавливают следующий перечень инструментов и материалов:

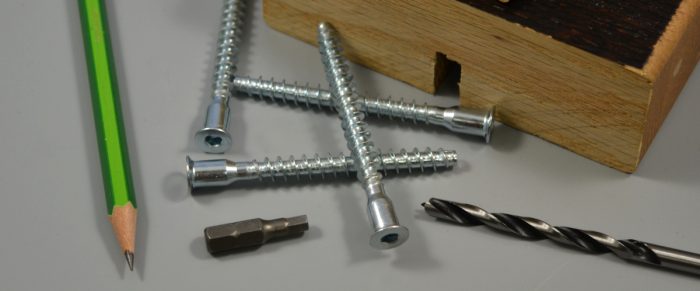

электрическая дрель или шуруповерт;
бита нужного размера;
конфирматное сверло;
линейка или строительная рулетка;
шило;
карандаш.

Схема сверления отверстий под евровинт

Разметка места

Качество и прочность сборки зависит от того, насколько тщательно будет выполнена разметка будущих отверстий под еврошурупы. На накладываемой на торец детали выполняют 2 замера: по длине и от края. Первый составляет 5-10 см, второй – 0,8 см при толщине плиты 1,6 см. На перпендикулярно расположенной детали точку сверления отмечают на торцевой части. Здесь соблюдают такое же расстояние по длине (5-10см) и центру (0,8 см).

Разметка должна быть максимально точной, иначе при состыковке на плитах могут появиться лишние выступы или зазоры. Более простым способом получить отверстия считается просверливание 1 детали насквозь, затем через просвет намечают сверлом место для конфирмата в торцевой части 2-й детали.

Для облегчения разметки и выдерживания строго перпендикулярного положения сверла используют шаблон для сверления отверстий под конфирмат

В пласт элемента

От края потребуется отметить расстояние, равное 0,8 см, и просверлить отверстие насквозь. Для предупреждения образования сколов под основу следует подложить невостребованный фрагмент ДСП. Далее деталь передвигают, чтобы край находился на весу, затем готовят место, где будут находиться шейка и шляпка евровинта. Дрель в процессе нужно удерживать строго под прямым углом относительно поверхности.

В торце детали

При высверливании прохода под еврошуруп сверло устанавливают перпендикулярно по отношению к поверхности торцевой части детали. При несоблюдении этого правила возможно отклонение сверла от заданного направления и его выход наружу. Для предотвращения накапливания стружки сверло во время рабочего процесса несколько раз вытягивают вверх.

Сверло устанавливают перпендикулярно к поверхности.

В двух одновременно

Самым точным считается метод, при котором 2 детали обрабатываются одномоментно. Но даже малейший сдвиг в ту или иную сторону приведет к нарушению геометрии готового изделия. Для подстраховки закрепляют детали при помощи зажимов, струбцин и прочих приспособлений.

Под шканты

Диаметр сверла для отверстий под шканты должен быть 0,8 см, желательно дополнительно воспользоваться ограничителем глубины, тем самым предупреждая просверливание насквозь. Глубина сверления детали составляет примерно 1 см, в торцевой части этот показатель не должен превышать 2-2,5 см. В процессе необходимо следить за положением инструмента. Если перпендикулярный угол не выдерживать, то в будущем при соединении элементов конструкции могут возникнуть проблемы.

Как подобрать?

Перед покупкой и использованием конфирматов по назначению рекомендуется детально изучить их преимущества и недостатки. Начать следует с положительных сторон применения крепежей такого типа:

при использовании еврошурупов обеспечивается максимально прочная стяжка элементов мебели;
качественное сцепление;
простота монтажных работ (может справиться даже новичок в этом деле);
есть возможность установки посредством киянки.

Также специалисты при использовании таких крепежей отмечают значительную легкость и скорость монтажных работ.

Недостатки тоже имеются.

При использовании конфирматов мебель можно собирать и разбирать не более трех раз. Дело в том, что отверстия в момент раскручивания и закручивания увеличиваются. Несколько таких проведенных попыток приведут к тому, что отверстия будут настолько большими в диаметре, что шуруп там просто не удержится. Соответственно, стяжка либо будет слабой, либо вообще будет отсутствовать

Это особенно важно для неопытных специалистов. Если несколько раз вкрутить и выкрутить конфирмат, обрабатываемые детали могут быть безвозвратно испорчены. Точно так же в случае многочисленных переездов мебель не получится разобрать и собрать обратно более трех раз.
В момент вкручивания шурупа в детали образуется резьба

В случае неправильно подобранного размера деталь может попросту деформироваться и станет непригодной для дальнейшего использования.
Когда конфирматы используются для скрепления внешних деталей из дерева или ДСП, их шляпки могут быть видны. Это требует использования дополнительных пластмассовых заглушек.

Точно так же в случае многочисленных переездов мебель не получится разобрать и собрать обратно более трех раз.
В момент вкручивания шурупа в детали образуется резьба. В случае неправильно подобранного размера деталь может попросту деформироваться и станет непригодной для дальнейшего использования.
Когда конфирматы используются для скрепления внешних деталей из дерева или ДСП, их шляпки могут быть видны. Это требует использования дополнительных пластмассовых заглушек.

Взвесив все преимущества и недостатки, необходимо решить, стоит ли использовать конфирматы в конкретном случае

Если ответ положительный, то при выборе этих аксессуаров следует обращать внимание на важные параметры

Так, первое, что нужно учитывать при выборе, – это материал изготовления

Производители понимают важность крепежей, поэтому создают их из очень прочной нержавеющей стали. Для большего эффекта их покрывают цинком. Но на рынке нередко можно встретить подделки

Их отличает непрочный материал (в момент закручивания такие еврошурупы могут даже сгибаться или ломаться). Некачественные крепежи могут покрыться ржавчиной, которая, в свою очередь, испортит внешний вид мебели

Но на рынке нередко можно встретить подделки. Их отличает непрочный материал (в момент закручивания такие еврошурупы могут даже сгибаться или ломаться). Некачественные крепежи могут покрыться ржавчиной, которая, в свою очередь, испортит внешний вид мебели.

Нужно обращать внимание и на вес шурупов. Они должны быть в меру тяжелыми. Слишком увесистые или, наоборот, подозрительно легкие – явный признак подделки

От покупки таких крепежей лучше отказаться. Конфирматы могут быть блестящими или матовыми. Те, что при визуальной оценке кажутся чрезмерно чистыми, тоже могут быть подделкой. Резьба на каждом еврошурупе должна быть целостной и четкой. Еще один признак высокого качества – ровная шляпка

Слишком увесистые или, наоборот, подозрительно легкие – явный признак подделки. От покупки таких крепежей лучше отказаться. Конфирматы могут быть блестящими или матовыми. Те, что при визуальной оценке кажутся чрезмерно чистыми, тоже могут быть подделкой. Резьба на каждом еврошурупе должна быть целостной и четкой. Еще один признак высокого качества – ровная шляпка.

Не следует упускать из виду такой немаловажный показатель, как стоимость шурупов. Они продаются наборами или поштучно. Но слишком низкая цена и в том, и в другом случае должна насторожить.

В следующем видео вас ждет краткий обзор разных видов и размеров конфирматов.

Возможности и преимущества

Фактически конфирматы являются те ми же шурупами, но обладают более массивным рабочим телом. Резьба имеет широкий нарезной шаг, головка более длинная, в шляпке скрывается потайная специальная конструкция.

Конфирматы могут использовать разные шлицы, что позволяет применять различные инструменты. В одной ситуации потребуется бита под конфирмат, в другой обычная фигурная отвертка, в третьей шестигранник или четырехгранник. Если сравнивать с другими метизами, то здесь мы имеем круглое сечение и прямой срез.

Самым практичным вариантом считается применение конфирматов, адаптированных под шестигранники. Они наиболее надежные и удобные в применении. Когда детали соединены между собой, можно использовать шестигранную биту, шуруповерт или спецключ для дополнительной затяжки.

В сравнении с теми же крепежами под отвертку, они не могут обеспечить аналогичный уровень прочности. Потому соединенная конфирматами мебель оказывается более устойчивой, не расшатывается со временем.

Все конфирматы могут быть использованы:

С помощью евровинта можно заменить традиционные уголки. Это обусловлено свойством конфирмата выдерживать изгибающие нагрузки. Потому конфирматы получили широкое распространение не только как крепежная фурнитура, как и как каркасообразующие элементы.

Для маскировки крепежей применяют заглушки из пластика или специальные наклейки. Они изготавливаются под цвет самой мебели или в схожем оттенке. Это обеспечивает создание законченного вида для мебельных изделий, поскольку конфирматы оказываются незаметными на общем фоне.

Правила сверления

Надежное и точное крепление мебельных деталей зависит от выполнения пошаговой инструкции. Порядок и правила сверления заключаются в следующем:

Проверить, соответствует ли сверло под конфирмат имеющимся евровинтам.

Сделать точную разметку на деталях с учетом припусков.

Зафиксировать одну либо обе обрабатываемые детали в нужном положении.

Сверлить отверстие, контролируя положение инструмента.

Хорошим помощником в работе станет приспособление для сверления. Подобные универсальные изделия есть в продаже, но можно и сделать их самостоятельно. Конструкции разнообразны, от простых шаблонов до устройств с направляющими втулками для точной ориентации сверла по направлению.

Очень удобно использовать универсальные устройства для присадки мебельных деталей. Используют их для выполнения предварительных отверстий меньшего диаметра.

Они имеют некоторую толщину и стандартное сверло под конфирмат, размеры которого не рассчитаны на эту операцию, не подойдет. Им делают чистовую обработку. Все равно в итоге получается выигрыш по времени, а главное по точности отверстий.

Производители устройств

Правильное название крепежной детали — одноэлементная стяжка. Пользуются этим термином для заполнения данных при заказе, для составлении отчетной документации на профильных предприятиях. В обиходе более привычно слышать другие названия, например, «евровинт», «еврошуруп».

Слово конфирмат появилось благодаря торговому названию компании Hafele из Германии Confirmat. Появилась эта категория крепежных элементов еще в 70-е годы прошлого века, но настоящую популярность они обрели в 90-х годах. С тех пор изделия выпускаются многими отечественными и зарубежными производителями, в том числе и успешно работающей до наших дней компанией Hafele.

Спрос на изделия в большом объеме покрывают российские предприятия. Это ЗАО Ижевский завод мебельной фурнитуры ФМС, АО «Металлист» и многие другие. Широко представлены на рынке изделия китайских производителей, качество которых не всегда на должном уровне. Но одному из старейших предприятий поднебесной Haining Yicheng Hardware Co., Ltd. доверять можно.

Особенности и преимущества использования

Конфирматы позволяют скрепить между собой несколько деталей, изготовленных из натурального дерева. Зачастую используется при сборке мебели, а так же строительных и столярных изделий. Особенности данных элементов:

относится к категории метизов высокого класса. Изготавливается в заводских условиях;
для его производства используется исключительно высококачественная углеродистая сталь. Имеет антикоррозийное покрытие на основе цинка, никеля или латуни;
полное совпадение диаметра стержневой и гладкой поверхности. Эта особенность позволила скрепить материал максимально эффективно, благодаря плотному соприкосновению. Для выравнивания используемых деталей можно воспользоваться обычной киянкой;
мебельные конфирматы имеют большую стержневую и резьбовую поверхность, благодаря чему нагрузка на скрепляемый материал небольшая. Подобные конструкции обладают превосходными показателями устойчивости к воздействиям;
обладают массивной резьбой, которая существенно выступает над основанием стержня. Внизу находятся зазубрины и витки;

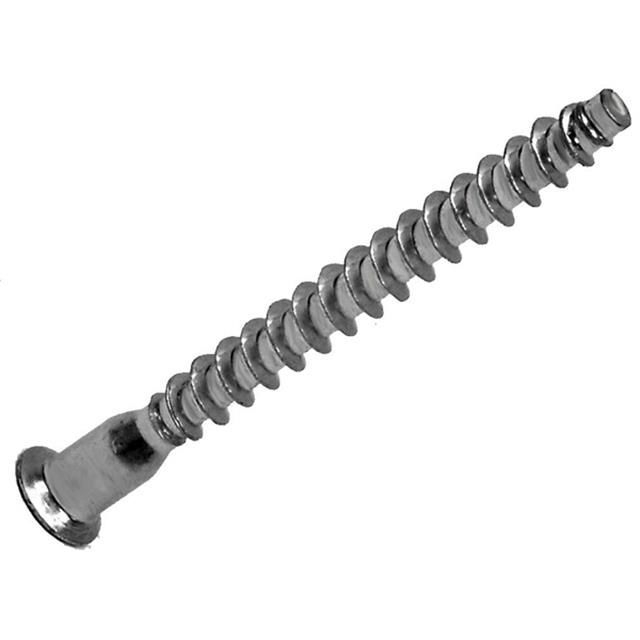

внешне напоминает небольшой стержень. Его головка слегка приплюснута, а вот низ представляет собой тупой конец.

Преимущества подобной фурнитуры заключаются в следующем:

способны плотно стянуть любые детали;
довольно просто монтировать;
при использовании подобного крепления конструкция приобретет более качественный уровень сцепки;
такие детали можно соединять и друг с другом;
использование конфирматов позволит конструкции выдержать существенные нагрузки на протяжении длительного времени. А вот для крепления книжной полки рекомендуется использовать шкант и конфирмат.

Недостатки также имеются:

единожды собрав изделие разобрать его уже будет нельзя. Регулярной сборки и разборки подобные конструкции не выдержат;
подобные крепления не относятся к категории скрытых, поэтому они нуждаются в дополнительном маскировании при помощи пластиковых заглушек, которые подбираются по цвету изделия.

Правила монтажа

Перед тем как установить крепежный элемент необходимо сделать соответствующую разметку. Для этих целей существуют специальные кондукторы или шаблоны. Они значительно ускоряют процесс и делают работу более точной. Кондукторы исключают ошибки в разметке и используются в основном при больших объемах работ. Если необходима простая разметка, можно обойтись и без шаблонов. Если все этапы работ сделать правильно, соединение деталей этим способом будет наиболее надежным, прочным и в то же время удобным.

Чтобы правильно установить конфирмат, необходимо знать некоторые нюансы, касающиеся материала изготовления мебели и особенностей конструкции крепежного элемента. Необходимо просверлить три отверстия: для резьбовой части, для гладкой головки и для шляпки. Для каждого из них подбирают сверла разного диаметра. Сверление нескольких отверстий существенно увеличивает время соединения элементов. В этом случае на помощь приходит специальное сверло, предназначенное именно для евровинта. Оно изготовлено таким образом, что за один раз просверливается отверстие, подходящее для всех трех частей одноэлементной стяжки.

Первым делом нужно просверлить отверстие под одноэлементную стяжку. Для этого используют сверло диаметром от 4 мм до 7 мм;
Ступенчатые фрезы облегчат проделывание отверстий, предназначенных для расположения в нем шляпки. Фрезы крепятся на сверло. Использование именно этого метода способствует одновременному формированию правильного отверстия сразу в двух элементах. Диаметр отверстия под евровинт, а точнее для резьбовой части, составляет 5 мм, для головки – 7 мм;
На первой детали делается сквозное отверстие, где будет размещаться гладкая головка и шляпка евровинта;
В другой детали высверливается глухое отверстие, в котором образуется внутренняя резьба за счет просверливания резьбовой части конфирмата в торце;
Для более точного соединения и предотвращения сдвига, элементы крепко фиксируют специальными приспособлениями (мебельными тисками, зажимным станком и другими).

Евровинт – надежный современный метиз, который значительно упрощает процесс сборки корпусных конструкций. При этом можно отказаться от неприглядных уголков и других привычных крепежных элементов. Правильный монтаж обеспечивает устойчивость и долговечность мебельных элементов, продляет срок их службы.

Делаем разметку Делаем отверстие с торца Сверлим лицевую часть Устанавливаем крепеж

Конструктивные особенности

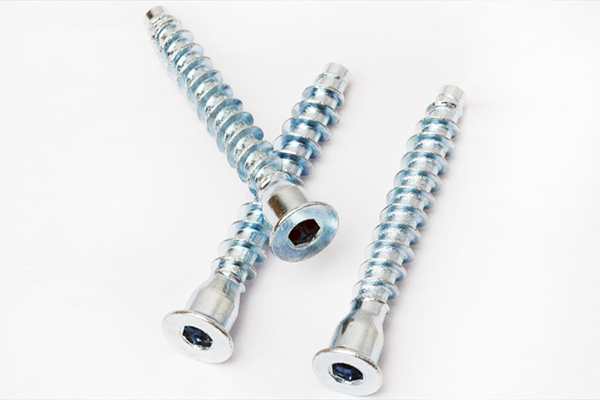

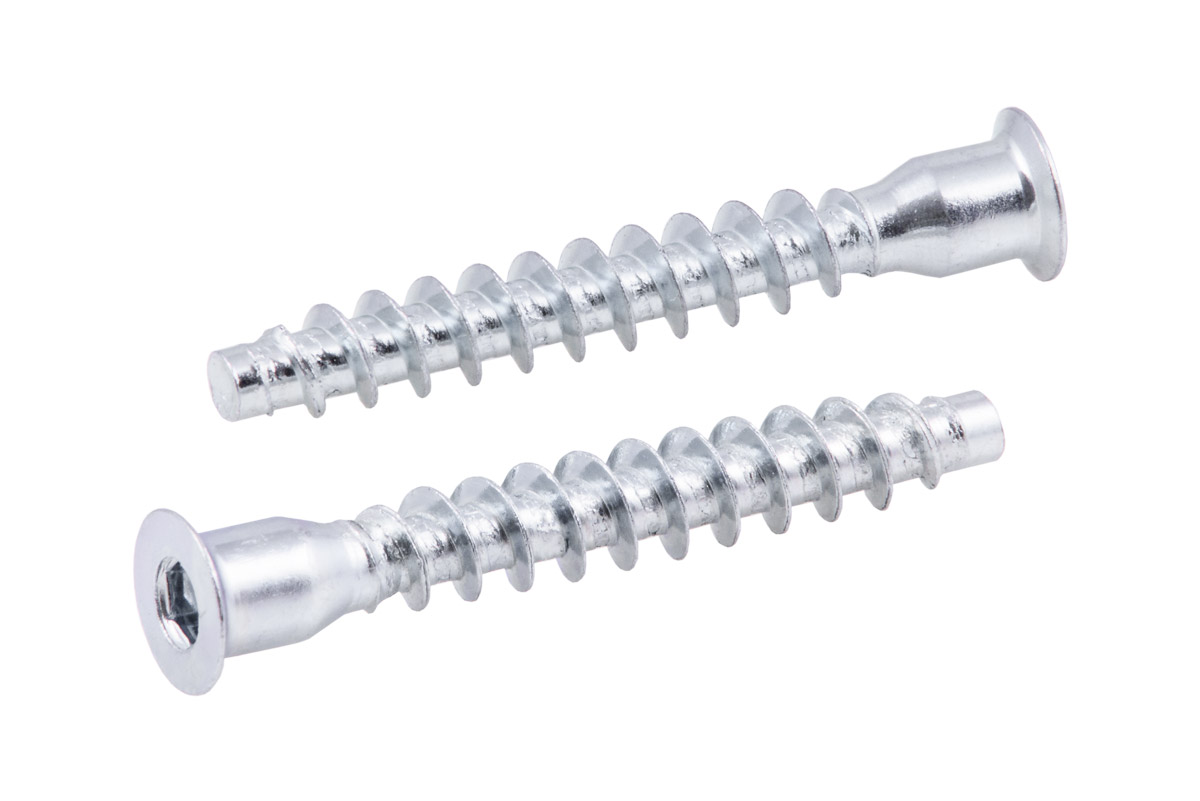

Чтобы еще лучше разобраться в том, что это такое и как выглядят конфирматы мебельные, можете взглянуть на фото и познакомиться с конструктивными особенностями.

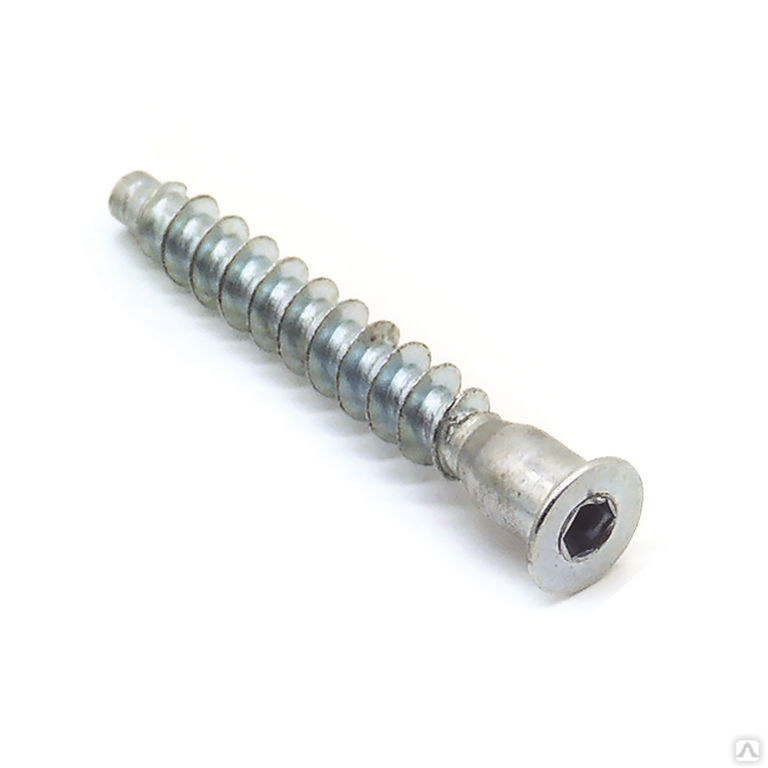

Перед нами винт, у которого имеется потайная головка с отверстием (шлицами) под шестигранник и четырехгранник. С его помощью евровинт закручивают и раскручивают при сборке и разборке мебели. Такое сочетание шлицев позволяет одновременно использовать шестигранник и четырехгранник, когда выполняется стяжка мебельных элементов.

Стержень отличается тупым концом, а на рабочей поверхности используется широкая шаговая резьба. Нижние витки у имеющейся резьбы служат для того, чтобы нарезать резьбу в заранее заготовленных отверстиях. Из-за этого их форма коническая, а также присутствуют острые зазубрины.

Под самой головкой располагается гладкая и довольно широкая поверхность, лишенная резьбы. То есть конструктивно можно выделить головку, шляпку и резьбовую часть.

Все конфирматы имеют цинковое, никелевое или латунное защитное покрытие. Сами же евровинты изготавливают на основе высокоуглеродистого типа стали высокого качества. Это обеспечивает конструкции высокий уровень эластичности. В итоге евровинт гнется, но не ломается. Пластичность играет на пользу при извлечении винтов в ситуациях, когда монтаж был проведен неправильно.

Конфирматы широко применяются при соединении мебельных компонентов из дерева, ДСП, МДФ и пр.

Существует несколько типоразмеров этих элементов. А именно:

Но это далеко не все размеры, которые доступны в продаже. Цена во многом зависит именно от размерных характеристик.

При этом можно встретить изделия с размерностями 6.3х13, 4х13 и пр. Самыми популярными и распространенными размерами считаются еврошурупы с длиной 50-70 миллиметров и диаметром резьбы составляет 7 мм.

Размеры

Дабы максимально облегчить процесс сверления следует использовать специальные сверла, которые выпускаются исключительно под евровинт. Они состоят из обычного сверла и фрезы, используются для изготовления отверстий диаметров в 0,7 см. Этот габарит идеально подходит как под зенкование, так и под шейку конфирмата.

Встречаются такие винты:

у которых головка полукруглая;
головка у них потайная;
с четырехгранным шлицом;
с шестигранным шлицом.

Найти в продаже подобное оборудование весьма непросто. Однако даже у него имеется ряд несущественных недостатков. Для начала, во время длительного использования, в пространстве между юбкой и сверлом начинает забиваться деревянная стружка. Если не проводить своевременную очистку, со временем сверло придет в негодность. Зажимной винт следует часто зажимать, так как от вибрации он ослабляется.

Размеры могут быть следующими:

7*70 – вес 1 000 изделий составит 21 кг;
7*60 – вес 1 000 изделий составит 14 кг;
7*50 – вес 1 000 изделий составит 9 кг;
7*40 – вес 1 000 изделий составит 7,2 кг;
6,3*50 – вес 1 000 изделий составит 8,3 кг;
6,3*40 – вес 1 000 изделий составит 7 кг;
5*50 – вес 1 000 изделий составит 5,49 кг;
5*40 – вес 1 000 изделий составит 4,4 кг.

Наиболее востребованными считаются размеры 7*50. Шурупная стяжка затягивается при помощи шестигранной биты, специальным ключом, шуроповертом или дрелью. Не стоит использовать изделия, которые изготовлены под крестообразную отвертку. Подобная технология не позволит плотно стянуть имеющиеся детали. В последствие такое изделие расшатается.

Разметка и сборка мебели на конфирматах, основные принципы

Я не сторонник проведения зсверловки «на весу», путем приставления деталей друг к другу и присверливания за один ход.

Если зажимать детали каждый раз струбцинами, процесс будет безобразно долгим – ведь быстрей всего совершаются однотипные операции, а не многоходовые.

Если при сборке мебели конфирматами дополнительной фиксацией пренебрегать, то не факт, что результат в итоге порадует – вряд ли удастся избежать перекосов, когда после сборки торцы будут неравномерно выпирать за лицевую плоскость.

Гораздо аккуратней и точней получится последующая сборка мебели на конфирматах, если размечать и засверливать детали отдельно – торцевые сверлом 5 мм и лицевые конфирматным. Тогда и мебель соберется как конструктор по месту, быстро и аккуратно.

Присадку (разметку) в производственных масштабах делают на специальных присадочных станках. Для изготовления мебели своими руками достаточно вооружиться рулеткой, угольником, маркером и шилом. Удобны оказываются специальные мебельные шаблоны (кондукторы), их можно изготовить самим или приобрести в готовом виде.

По сути, они представляют собой некие заготовки с отверстиями, которые прикладываются к деталям при разметке – чтобы каждый раз не отмерять одно и тоже расстояние.

Рассмотрим принцип разметки на простой навесной полке.

Во избежание путаницы, для крепежа (конфирмата) от края всегда откладывается одно и тоже расстояние, равное 50 мм (если ширины стоевых уже 150 мм, то меньше).

После того, как определены места крепежа на объемном чертеже, удобно вынести на детали отдельно – то есть составить спецификации на засверловку. Я использую для этого программу Базис Мебельщик.

Перед разметкой детали нужно «повертеть», просмотреть на предмет скрытых дефектов. В процессе транспортировки могут образоваться царапины на поверхности ламинированного ДСП, сколы на торцовке. Все это можно скрыть, развернуть деталь так, что дефект станет невидимым, скроется во внутренней части готового изделия.

Разметка строго делается с лицевых частей мебели, ориентиром служит передний окрамленный край. Стоевые (боковины) всегда засверливаются зеркально.

Засверловку лучше делать конфирматным сверлом до упора, с углублением под зенковку – утопленную шапку конфирмата.

Описание [ править | править код ]

Конфирмат получил широкое распространение благодаря своей простоте установки, не требующей особой точности разметки и сверления отверстий. Для достижения точной разметки и сверления отверстий под часто применяемую эксцентриковою стяжку может понадобиться использование специальных инструментов или сверлильного станка.

Конструкция конфирмата имеет большую площадь стержневой и резьбовой поверхности, что уменьшает нагрузку на единицу площади материала, в который вкручивается конфирмат, делая соединение более устойчивым к воздействию на срез и вытягивание.

Недостатками такого вида крепежа являются нарушение целостности наружных поверхностей мебели, а также риск повреждения резьбы соединяемой детали, особенно в таком мягком материале как ДСП, сравнимом с древесиной сосны, в случае многократных повторных закручиваний конфирмата.

Преимущества

Для евровинта необходимо отверстие. Сложность заключается в том, что по своей конструкции он неоднороден: наружный диаметр резьбы и размер головки отличаются. Есть еще шляпка. Все это нужно учитывать для надежного крепления. Можно сделать следующее:

Просверлить отверстие, соответствующее длине конфирмата. Его диаметр делается чуть меньше, чем у наружной резьбы.
Головка еврошурупа — чуть шире. Она должна плотно входить в отверстие, но не слишком, иначе могут появиться трещины. Верхнюю часть уже проделанного отверстия придется расширять сверлом с необходимым диаметром.

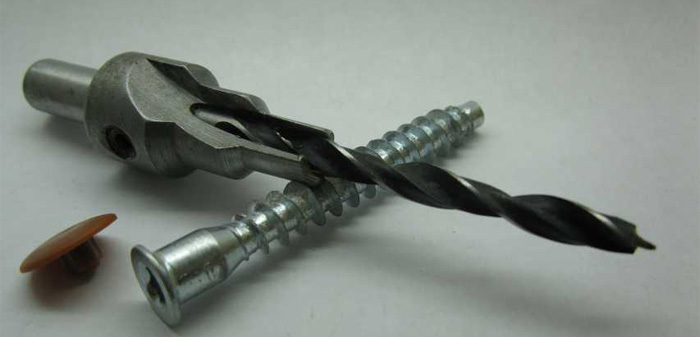

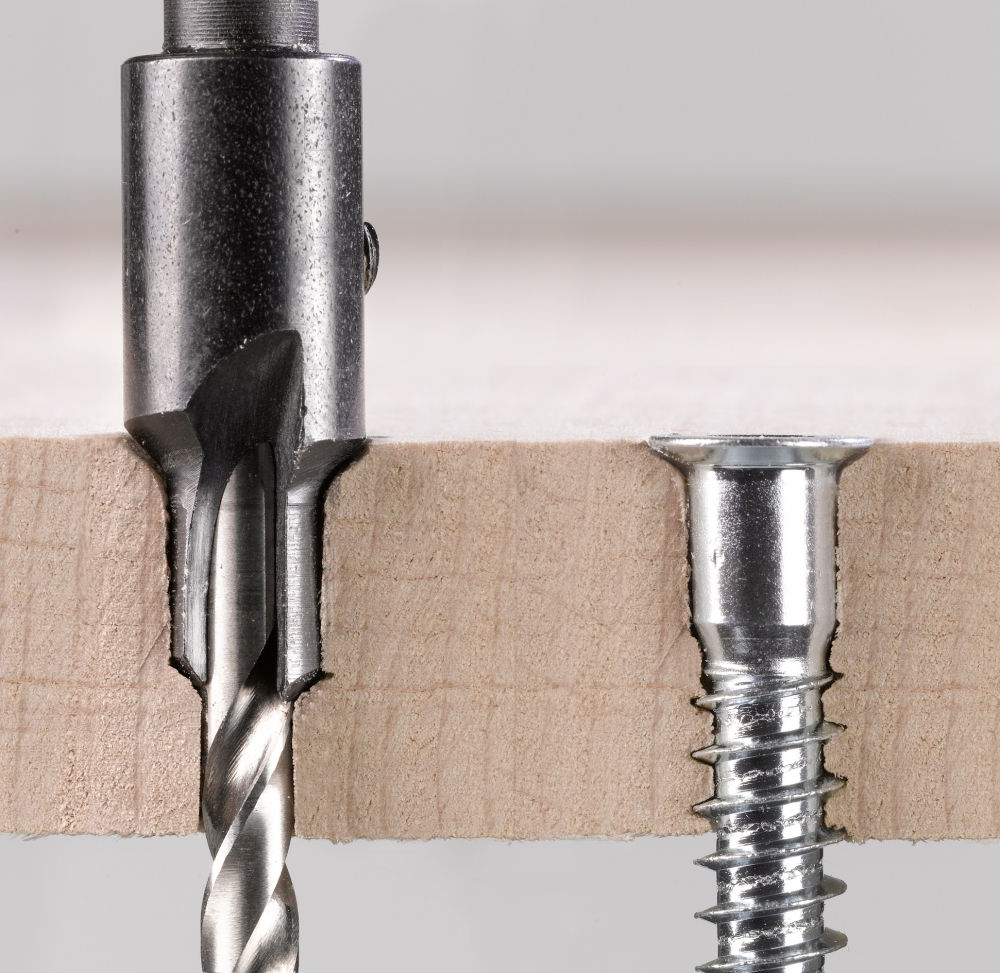

Чтобы шляпка хорошо вошла, необходимо освободить место и под нее. Для получения нужного гнезда дополнительно производится обработка с помощью зенковки. Хотя некоторые мастера этот шаг опускают: достаточно немного сильнее закрутить конфирмат.

То есть для того, чтобы вставить один евровинт, нужно иметь два подходящих сверла и, желательно, зенковку. Потребуется проделать несколько операций, каждая из которых может окончиться неудачей, особенно для новичка:

положение отверстия и его угол может быть взят неверно, что отразится на надежности соединения;
при зенковке возможны сколы.

Значительно упростить процесс, сэкономить время и нервы способно специальное конфирматное сверло. Обычно оно заменяет собой все описанные выше инструменты и позволяет сделать отверстие быстро, одним движением. Хорошие образцы не портят края отверстия или делают это незначительно. Небольшой брак обычно можно закрыть шляпкой или заглушкой. Изделия подходят:

для твердой и мягкой древесины;
для ДСП с покрытием и без него;
для пластика.

Нюансы крепежа

Даже несмотря на простоту использования данного вида крепежей, для правильной работы с ними требуются определенные навыки, касательно работы с основными видами материалов. Для изготовления отверстий используются сверла диаметром от 4 мм до 6 мм. Под шляпку необходимо использовать ступенчатую фрезу, которая крепится на сверле. Рекомендуется использовать именно последний способ, так как он позволяет за один раз правильно сделать одно отверстие.

Следует обратить внимание на то, что в момент его извлечения по краям могут образовываться сколы, которые в нашем случае не критичны, так как широкая шляпка винта их превосходно скроет. Использование этого вида крепежей позволяет добиться максимальной эффективности благодаря сильно выступающей резьбе, которая крепко врезается в мебельный материал

Впервые работая с конфирматами, все необходимые действия лучше делать вручную.

Конструктивные особенности свёрл под конфирматы

Евровинты ставят как на изделия из твердых пород древесины, так и на мебель из ЛДСП и ЛМДФ. В этих случаях нагрузка на инструмент высокая. При выборе некачественных изделий происходит заметный износ режущей кромки. Нужно убедиться при покупке, что сверло под конфирмат имеет твердость 61−64 по Роквеллу. На упаковке уважающий себя производитель это значение указывает.

Если же сверло попало в руки мастера без информации об изделии, то нужно посмотреть на корпус изделия. Отечественные изготовители пишут марку стали. Лучшими считаются сверла из сплавов Р9М5 и Р18. Среди импортной продукции отличные эксплуатационные качества у из изделий из HSS 4341. Аббревиатура расшифровывается как High-Speed Steels, то есть также как и Р9М5 и Р18 это быстрорежущая сталь.

Наиболее удобно использовать готовое изделие, где точно подобран диаметр сверла под конфирмат и имеется дополнительная режущая кромка для головки, где нет резьба отсутствует, и создания фаски для шляпки. Конструкция повышает производительность работы в несколько раз.

Одним проходом выполняются три операции. Можно воспользоваться набором сверел нужного диметра. Однако для лучшей производительности из нужно доработать. Заводское приспособление имеет более острый угол заточки режущих граней. Это облегчает заход, делает его более точным.
