✅ технические характеристики мостовых кранов

Классификация

В зависимости от вида грузов, характера решаемых задач классификация отличается. По виду грузозахватного устройства они бывают:

общего назначения, оборудованные стандартным крюком с защелкой;
специальные – с грейфером для захвата сыпучих материалов, магнитом для подъема, удержания изделий из ферромагнитных металлов, захватами для контейнеров и т. д.

В отдельную категорию выделяются металлургические, предназначенные для обслуживания технологических процессов в металлургии.

Классифицируются и по другим особенностям:

По способу опирания на подкрановые балки они бывают опорными, подвесными, а также козловыми. Опорные мосты устанавливаются и опираются на подкрановые рельсы сверху, подвесные – подвешиваются к нижним полкам подкрановых балок. У козловых, по сравнению с остальными, мост жестко соединяется с опорами, которые перемещаются по ходовым рельсам, проложенным на земле.
По конструкции они делятся на двухбалочные, однобалочные. У двухбалочных мост состоит их двух ходовых двутавров, концы которых соединены концевыми балками. У однобалочных между концевыми опирается только одна пролетная балка, их тоннаж – не более 8 т.
По способу перемещения помимо обычных бывают также с кольцевым рельсом. В зависимости от траектории передвижения моста по круглому рельсу они делятся на радиальные, хордовые, поворотные, кольцевые.
По типу привода они бывают ручными, электрическими. Ручные приводятся в движение цепным колесом, а в качестве подъемного механизма имеют червячную таль или полиспаст. Их тоннаж не превышает 20 т. Электрические оснащены электроприводом.
По грузоподъемности можно разделить на 3 группы. В первую входят устройства, поднимающие до 5 т, во вторую – 5-50 т, в третью общие – 50-320 т.

ГОСТ 534-78 Краны мостовые опорные. Пролеты

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРАНЫ МОСТОВЫЕ ОПОРНЫЕ. ПРОЛЕТЫ

ГОСТ 534-78 (СТ СЭВ 5235-85)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРАНЫ МОСТОВЫЕ ОПОРНЫЕ. ПРОЛЕТЫ

Overhead traveling cranes. Spans

ГОСТ 534-78*

(СТ СЭВ 5235-85) Взамен ГОСТ 534-69

Постановлением Государственного комитета СССР по стандартам от 17 августа 1978 г. № 2234 срок введения установлен

с 01.07.79

Проверен в 1983 г. Постановлением Госстандарта 02.09.83 № 4127 срок действия продлен

до 01.07.89

Несоблюдение стандарта преследуется по закону

* Переиздание (июль 1986 г.) с Изменениями № 1, 2, утвержденными в сентябре 1983 г., апреле 1986 г. (ИУС 12-83, 7-86).

1 . Настоящий стандарт распространяется на мостовые опорные краны (далее — краны) всех видов и грузоподъемностей, предназначенные для эксплуатации в зданиях с пролетами до 36 м, а также на открытых подкрановых эстакадах.

Стандарт соответствует СТ СЭВ 5235-85.

(Измененная редакция, Изм. № 2).

2 . Группу крана в зависимости от грузоподъемности и размера l

, указанного на чертеже, следует определять по табл. 1 .

Таблица 1

Группа	Грузоподъемность	l , мм, не более
1	До 50 включ.	300
2	Св. 50 до 125 включ.	400
3	Св. 125	500

(Измененная редакция, Изм. № 2).

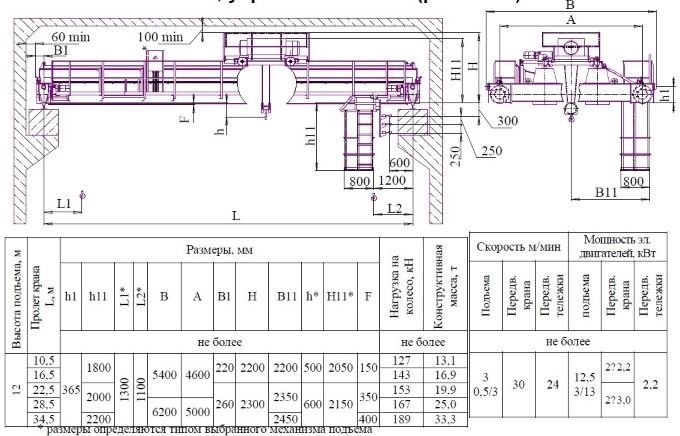

3 . Величины пролетов кранов L

к, указанные на чертеже, должны соответствовать приведенным в табл. 2 .

Таблица 2

Пролеты зданий L	Пролеты L к для кранов групп
1	2	3
при отсутствии проходов вдоль подкрановых путей	при наличии проходов вдоль подкрановых путей
6	4,5	—	—	—
9	7,5	—	—	—
12	10,5	10	10	10
(15)	(13,5)	(13)	(13)	(13)
18	16,5	16	16	15,5
(21)	(19,5)	(19)	(19)	(18,5)
24	22,5	22	22	21,5
(27)	(25,5)	(25)	(25)	(24,5)
30	28,5	28	28	27,5
(33)	(31,5)	(31)	(31)	(30,5)
36	34,5	34	34	33,5

Примечание . Размеры, указанные в скобках, применять не рекомендуется.

4 . Краны, предназначенные для эксплуатации в уникальных, экспериментальных и реконструируемых зданиях, на открытых эстакадах и в зданиях, построенных по проектам, утвержденным до 1 июля 1970 г., допускается по согласованию между потребителем и предприятием-изготовителем изготовлять с пролетами, соответствующими пролетам указанных зданий и эстакад, а краны, предназначенные для экспорта, — с пролетами в соответствии с заказами-нарядами внешнеторговой организации.

(Измененная редакция, Изм. № 1).

5 . Пролеты мостовых электрических кранов грузоподъемностью до 12,5 т включительно и мостовых ручных кранов всех грузоподъемностей могут быть увеличены на 0,5 м, если это допускают размеры колонн.

6 . Пролеты мостовых кранов, указанные в настоящем стандарте, допускается уменьшать на величину, кратную 0,5 м:

в зданиях с высотой подкранового пути от уровня пола более 10 м;

для нижнего крана при расположении кранов в одном пролете в два яруса;

при наличии стены, расположенной вдоль среднего ряда колонн, и необходимости устройства при этом с обеих сторон проходов вдоль подкрановых путей.

При размере l

более 550 мм.

Определение и конструкция

Оба сравниваемых вида грузоподъемной техники относятся к кранам мостового типа.

Мостовой кран – подъемное оборудование, оснащенное всеми системными элементами для транспортировки различных типов грузов. Предлагается в одно и двухбалочном исполнении. Представляет собой мост, закрепленный на концевых балках, которые перемещаются по опорным или подвесным подкрановым путям. Комплектация включает: грузовые тележки (с одним или двумя грузоподъемными механизмами), токоподводы (кабельные или троллейные), системы управления (кабина машиниста, кнопочные или радиопульты с приемными блоками). Учитывая конструктивные особенности, монтаж мостового крана технологически сложный процесс, требующий наличия специального оборудования и высокой квалификации мастеров.
Кран-балка – разновидность (облегченная) мостового крана. Отличается более простой конструкцией включающей: главную балку (часто выполняется из двутавра), перемещающийся по ней тельфер или таль, ходовые колеса. Для управления используется кнопочный пульт на кабеле или радиосистемы.

Отдельного внимания заслуживает грузоподъемность кран-балки и мостового крана. Это одна из определяющих характеристик. Мостовой кран может перемещать грузы весом 1000 тонн, а самый большой, занесенный в книгу Гиннеса – 20000 тонн. Возможности кран-балки значительно скромнее. Ее грузоподъемность составляет не более 10 тонн.

Государственные стандарты

В зависимости от типа мостовых кранов существует несколько нормативных документов, регулирующих их изготовление:

ГОСТ 27584-88 — содержит общие технические требования к производству мостовых и козловых кранов, их приемке, хранению, транспортировке, режимам работы и т. д.
ГОСТ на краны мостовые электрические однобалочные опорные №22045-89.
ГОСТ 25711-83 «Краны мостовые электрические общего назначения грузоподъемностью от 5 до 50 тонн».
ГОСТ на краны мостовые однобалочные подвесные №7890-93.

Кроме этих основных стандартов, каждый кран должен соответствовать требованиям множества других ГОСТов — по покраске, качеству сварных соединений, твердости металла и т. д.

Устройство и классификация мостовых подъемных кранов

По своему назначению все мостовые краны делятся на устройства общего и специального назначения. Первые в качестве грузозахватного элемента используют крюк, а вторые – различные функциональные приспособления: грейфер, электромагнит, металлургический кран. Электрические тельферы уже многие годы считаются лучшим решением для мостового крана.

Основным элементом конструкции является однобалочный или двухбалочный мост.

У двухбалочных кранов по мосту перемещается грузовая тележка, оборудованная тельфером.

Двухбалочный мостовой кран отличается большей, по сравнению с однобалочной конструкцией, устойчивостью и более тяжелым режимом работы. Мост, по которому перемещается грузовая тележка, представляет собой конструкцию из двух параллельно расположенных ходовых балок, которые опираются на концевые. Мостовые краны двухбалочного образца также считаются более производительными по грузоподъемности.
Кран мостовой однобалочный, имеющий также другое, более распространенное название «кран-балка», имеет в основе конструкции моста всего одну пролетную балку двутаврового сечения, которая опирается на перпендикулярно расположенные концевые балки. К преимуществам данного типа кранов относятся меньшая цена конструкции, ее легкость, простота монтажа и обслуживания, по сравнению с двухбалочным мостовым краном. Однако грузоподъемность их уступает более надежным и устойчивым двухбалочным кранам.

Мост с грузовой тележкой движется по надземному крановому пути по проложенным железнодорожным или специальным крановым рельсам.

В зависимости от того, каким образом мостовой кран удерживается на подкрановых путях, различают два типа мостовых конструкций.

Опорный мостовой кран опирается колесами на рельсы кранового пути. Такая конструкция считается более надежной и безопасной, а ее недостатком являются сложность монтажа и высокая цена.
Подвесной мостовой кран подвешивается снизу к балкам рельсового пути. Эта конструкция считается экономичной, но значительно уступает опорной в грузоподъемности и режимах работы.

Основные критерии оценки качества мостовых ГПМ

Производительность крана определяется количеством груза (в тоннах), перемещаемых за определенную временную единицу.
Ширина пролета мостового крана – расстояние между рельсами кранового пути.
Скорость подъема/опускания ГПМ – скорость перемещения грузозахватного механизма по вертикали.

Режим эксплуатации мостовых кранов определяется действующим ГОСТ и подразумевает 6 групп.

Класс эксплуатации	Режим использования
А0	Редкий
А1	Нерегулярный
А2	Регулярный малой интенсивности
А3	Регулярный средней интенсивности
А4	Нерегулярный интенсивной (двухсменная работа)
А5	Интенсивный при трехсменной работе
А6	Весьма интенсивный при трехсменной работе

Устройство мостового крана

Общее устройство мостового крана состоит из одно- или двухбалочного моста, перемещающейся по нему грузовой тележке. Как на мосту, так и на тележке установлено необходимое электрооборудование и механические узлы. Управляется механизм из подвесной кабины или с пульта, при нахождении оператора на полу цеха или вне рабочей площадки.

Монтаж подкрановых путей может осуществляться как на свободностоящей крановой эстакаде, так и с использованием пола, колонн, стропильных ферм цеха.

На фото устройство мостового крана

Тормозная система

Для удержания груза или контроля скорости его перемещения (спускной тормоз), остановки передвижения моста крана или грузовой тележки (спускной тормоз) служит тормозная система. Традиционно в подъемных механизмах используются замкнутые (закрытые) тормоза, блокирующие движение в нормальном состоянии. При нажатии на педаль или рукоять, механизм растормаживается. При аварийной ситуации, в случае поломки или остановки какого-либо узла крана, такой тормозной механизм автоматически срабатывает.

Более плавное и быстрое торможение обеспечивают колодочные тормоза.

В случае если перемещение грузовой тележки осуществляется со скоростью, не превышающей 32 м/мин, необходимости в тормозной системе нет, т.к. потери на трение в подшипниках колес и при качении по рельсам обеспечивают устойчивое замедление.

Этот путь, который прошла тележка до полной остановки с момента начала торможения называется путем торможения.

Механизмы подъема

На крановой тележке расположен механизм подъема и опускания груза. В дополнение к основному, могут использоваться один или два вспомогательных механизма, грузоподъемность которых меньше грузоподъемности основного в 3-10 раз в зависимости от класса крана.

Составными частями любого из них являются:

Приводной электродвигатель.
Трансмиссионные валы.
Редуктор.
Грузовые тросы с барабаном для намотки.

Схема подъемного механизма мостового крана

Подкрановые пути

Учитывая вес самого крана и груза, а также скорость перемещения по подкрановым путям, к качеству их установки должны применяться повышенные требования, исключающие возможность схода крана с рельсов. Для того, чтобы предотвратить это, ширина колес должна превышать ширину используемых рельсов. Так, при использовании цилиндрических колес, их ширина должна быть больше ширины рельса на 30 и более мм. Для конических колес это значение должно быть не менее 40 мм.

Укладка рельсов должна производиться с тепловым зазором, а также обеспечиваться перепад высот на них не более 2 мм. При больших значениях возникает сильная ударная нагрузка на колеса.

В случае подвесного мостового крана, устройство кранового пути представляет собой закрепленную на стропильных фермах помещения балку, чаще всего двутавровую, грузовая каретка при этом перемещается по нижней плоскости этой балки (подвешивается к ней).

Электрообрудование

К электрооборудованию мостовых кранов предъявляются особые требования, среди которых режим работы, при котором в течение часа может производиться до нескольких сотен кратковременных включений и выключений, перегрузки, возникающие при разгоне и торможении крановой тележки и самого крана, изменение скоростей передвижения.

Перемещение моста и грузовой тележки, манипуляции с грузом обеспечивает основное электрооборудование мостового крана.

К электрооборудованию относятся:

Электродвигатели. Устанавливаются 3 или 4 двигателя, 2 из которых смонтированы на тележке для осуществления подъема/опускания груза, перемещения ее по балке моста, и 1 или 2 двигателя обеспечивают перемещение балки крана по подкрановым путям.
Управляющая аппаратура (реле, контроллеры, пускатели и т.д.).
Устройства электрозащиты (предохранители, автоматические выключатели и т.д.).
Устройства, обеспечивающие работу тормозной системы крана.

Электросхема мостового крана

К вспомогательному электрооборудованию относятся осветительные приборы, системы отопления кабины, звуковая и проч. сигнализация, и т.п.

Электропитание крана обеспечивается двумя способами:

Троллейная линия. Чаще всего используется с кранами большой грузоподъемности. Для обеспечения безопасности, троллейная шина должна располагаться на высоте минимум 3.5 м от пола и не менее 2.5 метров до настила моста. Грузовая тележка получает питание от собственной троллейной линии, смонтированной на балке моста.
Кабельная система. Это гибкий электрический кабель, для предотвращения повреждения которого при перемещении крана или тележки используются каретки для подвешивания.

Виды мостовых кранов: какими они бывают

Две группы выделяются по конструкции:

Подвесные.
Опорные. Для передвижения которых пользуются специальными рельсами.

Рельсы располагаются внутри неподвижных опор.

Опорный кран

Несколько разновидностей можно выделить в зависимости от веса, с которым работают установки:

Первая разновидность – до 5 тонн.
Вторая – до 50 тонн.
Третья – до 300-320 тонн.

Назначение тоже бывает разным. Модели могут быть специальными или же общими. Последние выполняют стандартные грузоподъёмные работы для любых объектов.

Кран мостового типа может относиться к одной из следующих групп по приводу:

Когда требуется физическое усилие от оператора, чтобы лебёдка начала двигаться, а поставленные задачи были выполнены.
Электрические. С передачей энергии через электрический двигатель.

Вид движения – ещё одно отличие между конструкциями:

Однобалочные.
Двухбалочные. Устойчивость и надёжность у таких конструкций повышена. Износу изделия подвергаются меньше, способны поднимать груз на максимальную высоту.

Какие характеристики основные для мостовых кранов

Технические характеристики крана мостового могут быть описаны следующим образом:

Способность поднимать грузы различного веса, от 0,25 до 500 тонн.
Пролёт крана, редко превышающий 40 метров.
Высота подъёма. Определяется другими характеристиками вроде вертикальной величины груза, конкретных габаритов помещения.
Как концевые балки и колея располагаются относительно друг друга.
Количество пролётных балок. Она всего одна у кранов с грузоподъёмностью до 5 тонн и менее.

Для управления в большинстве случаев применяется специальный пульт. Главное – чтобы у него присутствовала соответствующая сигнализация, подающая сообщения рабочим. От грузоподъёмности зависит скорость привода, производительность, которой будет обладать электромостовой кран.

Обязательно почитайте: Башенный кран КБ 405

Режим работы и особенности эксплуатации

От интенсивности эксплуатации в будущем зависит то, какую конструкцию рекомендуют выбирать тому или иному конкретному покупателю. Согласно принятому ГОСТу, у рабочих режимов кранов несколько обозначений – от 1К до 7К. Технические характеристики рассчитываются в зависимости от того, как и при каких условиях используется будущая установка. Мощность металлоконструкции также определяется подобными параметрами.

Схема крана

Здесь есть несколько правил:

Режимы 1к-3К. Им соответствуют краны для незначительных и редких видов работ. Пример – необходимость поднять какое-либо цеховое оборудование, чтобы провести техническое обслуживание инструментов, отремонтировать их. В режиме не тяжелее 3К должна проходить эксплуатация кранов, имеющих одну пролётную балку.
4К-5к. Такой режим работы называется средним. Характерен для большинства кранов, используемых предприятиями для организации основных производственных процессов.
6К И 7К – тяжёлый и весьма тяжёлый режимы. Чаще всего такой функцией пользуются предприятия, которые относятся к металлургическому производству. Среди грузоподъёмных механизмов данные аппараты считаются самыми мощными. Они работают при сложных условиях, в постоянном режиме. Такие виды мостовых кранов тоже нужны современным предпринимателям.

Подробнее о вариантах управления

Оперирование мостовыми кранами предполагает три варианта схем:

При помощи специальной кабины. Это специальное сооружение, которое чаще крепится на крановом мосту. Именно в этом помещении концентрируются органы управления. Конструкции могут быть открытыми либо закрытыми. Рабочая зона без проблем обозревается оператором, который находится внутри. Управление краном основана на рекомендациях, которые даёт стропальщик.
Радиоуправление. Такой способ сравнительно недавно получил признание. Рабочие оценили удобства данного метода. Разрабатываются системы, позволяющие управлять кранами удалённо, на расстоянии до 100 метров. Благодаря чему операторы становятся мобильными, повышают безопасность.
При помощи кабельного пульта. Этот орган управления самый простой, отличается низкой стоимостью. Реализуется совместно с однобалочными устройствами. Им снабжаются разные марки оборудования.

Обязательно почитайте: Автокран Ивановец

Кран-балка подвесная, кран-балка электрическая, кран-балка подвесная однобалочная

Чтобы узнать стоимость изготовления крана, отправьте заполненный опросный лист нам.

Опросный лист на подвесной однобалочный мостовой кран

Скачать

Кран-балка подвесная используется для подъёма и перемещения груза в цехах, в строительстве. Кран-балка подвесная комплектуется тельфером электрическим для подъёма груза. Кран-балка подвесная существенно легче опорных кранов той же грузоподъёмности.

Кроме того, кран-балки подвесные имеют большую площадь обслуживания, чем опорные краны. И позволяют производить подъём груза вдоль стен.

Малая масса подвесных кран-балок и простота конструкции позволяют им быть одним из эффективных средств механизации погрузочно-разгрузочных работ в промышленном комплексе.

Кран-балка подвесная однобалочная электрическая

Среди большого числа направлений и отраслей грузоподъёмного оборудования одним из самых надёжных и часто встречающихся механизмов можно назвать кран подвесной однобалочный и двухбалочный.

Кран-балка подвесная однобалочная — это комплекс технических решений и механизмов, состоящий из несущих конструкций, передвижной кран-балки и тали электрической. Несущими конструкциями кран-балки подвесной электрической могут быть специально сооруженные опоры, или же несущие конструкции здания могут быть приспособлены для установки на них кран-балок подвесных.

Применение талей различного типа позволяют применять кран-балки подвесные в самых разных сферах хозяйственной деятельности. Кран-балка подвесная является основой грузоподъёмной части практически любого современного производства и смонтирована в каждом цеху. Кран-балка подвесная однобалочная также часто используется на перегрузочных транспортных узлах, в портах, на железнодорожных станциях.

Широкое применение кран-балок подвесных связано с высокой надёжностью, производительностью и отменной грузоподъёмностью механизмов. Надёжность крана подвесного обусловлено минимумом механических передвижных частей. Фактически, надёжность кран-балки подвесной однобалочной это надёжность тали электрической, навешенной на кран, поскольку остальные узлы кран-балки имеют надёжность порядком выше.

Кроме того, кран-балки подвесные разделяются по типу привода на краны с ручным приводом и краны с электрическим приводом. Для увеличения грузоподъёмности и прочности конструкции используются также краны подвесные.

Кран-балка подвесная однобалочная предназначена для подъёма и перемещения груза весом в пределах номинальной грузоподъёмности и для эксплуатации в помещениях или под навесом при температуре окружающей среды от -20°С до +40°С (от -40°С до +40 °С по согласованию с заказчиком). Высота подъёма крана зависит от высоты перекрытий, на которых подвешиваются подкрановые пути и высоты подъёма подобранной электрической тали.

Кран-балка подвесная электрическая передвигается по монорельсовым путям, изготовленным из двутаврового профиля и подвешенным на перекрытия здания.

Кран-балки подразделяются по видам:

Кран-балка электрическая
Кран-балка ручная
Кран-балка однобалочная
Кран-балка двухбалочная
Кран-балка взрывобезопасная

Примечание

Стоимость кранов, предназначенных для эксплуатации при температуре окружающей среды от -40° до +40° С, увеличивается на 10%
По заказу возможна комплектация кранов электродвигателем с тормозом на механизм передвижения с устройством плавного пуска.
Возможно изготовление кранов с дистанционным управлением.

Модификации подвесных кран-балок

Кран-балка подвесная грузоподъёмностью 1 т L3-4,2
Кран-балка подвесная грузоподъёмностью 1 т L6-9
Кран-балка подвесная грузоподъёмностью 1 т L12-15
Кран-балка подвесная грузоподъёмностью 2 т L3-4,2
Кран-балка подвесная грузоподъёмностью 2 т L9-12
Кран-балка подвесная грузоподъёмностью 2 т L12-15
Кран-балка подвесная грузоподъёмностью 3,2 т L3-4,2
Кран-балка подвесная грузоподъёмностью 3,2 т L3,2-6
Кран-балка подвесная грузоподъёмностью 3,2 т L9
Кран-балка подвесная грузоподъёмностью 3,2 т L12
Кран-балка подвесная грузоподъёмностью 3,2 т L15
Кран-балка подвесная грузоподъёмностью 5 т L3-4,2
Кран-балка подвесная грузоподъёмностью 5 т L6
Кран-балка подвесная грузоподъёмностью 5 т L9
Кран-балка подвесная грузоподъёмностью 5 т L12-15

Производство грузоподъёмного оборудования.

Адрес: 440000, г. Пенза, ул. Антонова 3, оф. 208

Телефоны

Тележки

Грузовые тележки точно так же как и краны бывают подвесными и опорными

На грузовые тележки могут устанавливать механизмы поворота лебедки. Они нужны для ограничения раскачивания подвешенного груза. Самым главным условием для механизма передвижения тележки является то, чтоб к нему был беспрепятственный доступ.

То есть при какой–либо поломке не должно возникать необходимости разбирать тележку, чтобы ее подремонтировать.

В свою очередь подвесные тележки бывают монорельсовые и двухрельсовые, а опорные тележки бывают по предназначению для двухбалочных и однобалочных кранов. Тележки могут передвигаться как самостоятельно, так и при помощи канатной тяги.

Тележки с канатной тягой применяются для кранов с небольшими грузами. Но у тележек данного типа есть существенные недостатки: в процессе эксплуатации канаты у тележек быстро изнашиваются.

Грузовые тележки монорельсовые применяются в основном на производстве, внутри цеха, имеют небольшой вес и небольшие размеры. Тележки козлового крана используются для работы с длинными грузами. Эта тележка имеет грузовую лебедку. Здесь, чтобы груз не раскачивался, применяют специальные опоры для груза.

Запасные части кранов

Для качественного выполнения поставленных задач, вся используемая техника должна быть в надлежащем рабочем состоянии, особенно это касается оборудования, которое используется для работы в условиях повышенной опасности. Подъемные краны предназначены для выполнения различных работ на высоте. Они приводятся в действие особым циклическим механизмом, который сначала совершает захват груза, потом следует начало рабочего хода и завершающий холостой ход возврата.

Выбирают кран, прежде всего, по его грузоподъемности, а значение остальных характеристик немного менее важно. Кран состоит из большого количества комплектующих, которые обеспечивают эффективное функционирование всей подъемной установки
