Полиспаст: назначение, работа

5 Варианты крепежа веревки к грузоподъемному механизму

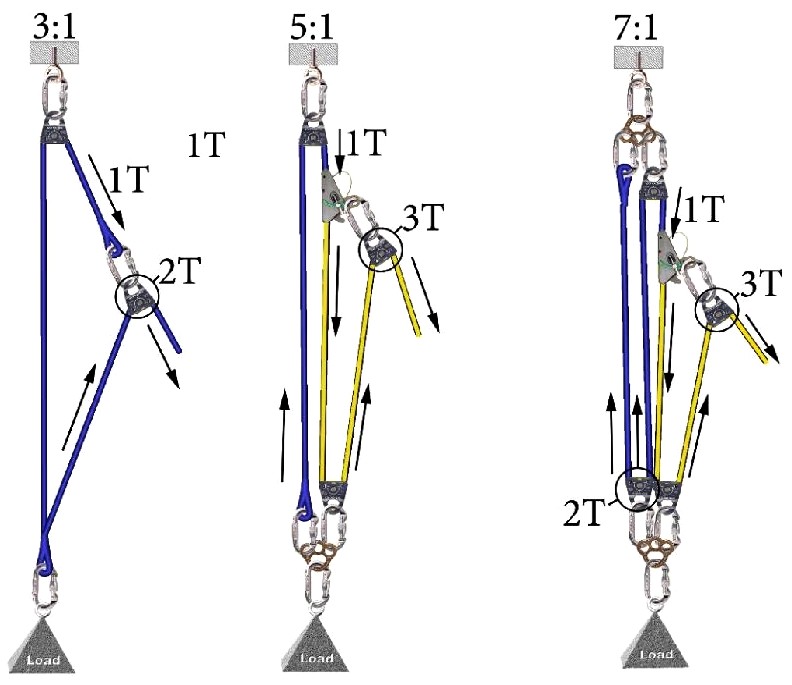

Сейчас немножко о креплении грузоподъемного механизма к грузовой веревке. Нечасто, когда у нас рядом пребывает веревка необходимой длины, чтобы зафиксировать подвижную часть блока. Вот пару видов крепления механизма. Первый метод – при помощи схватывающих узлов, которые вяжутся из репшнуров диаметром 7-8 мм, в 3-5 оборотов. Этот вариант, на практике, считается самым лучшим, так как схватывающий узел из 8 мм шнура на веревке диаметром 11 мм начинает сползать только при нагрузке 10-13 кН. При этом сначала он не деформирует веревку, а через некоторое время, оплавляет оплетку и прикипает к ней, начиная играть роль предохранителя.

Иной вариант состоит в применении зажима общего направления. Время показало, что его можно применить на обледенелых и мокрых канатах. Он начинает ползти только при нагрузке в 6-7 кН и несильно повреждает веревку. Очередной метод состоит в применении личного зажима, но он считается не предлагаемым, так как он начинает ползти при усилии уже в 4 кН и при этом рвет оплетку, либо даже может покушать веревку. Все это промышленные образцы и их использование, мы же попробуем сделать рукодельный полиспаст.

https://youtube.com/watch?v=cW0dnaxdkEQ

Классификация

Полиспасты делятся на две большие группы: силовые и скоростные. Зачастую на практике используются силовые аналоги, позволяющие значительно снизить натяжение троса. Кстати, это усилие можно вычислить достаточно просто. Для этого потребуется разделить массу груза на имеющуюся кратность полиспаста. Возникает вопрос: что же такое кратность? Ответ: кратность – отношение количества ветвей органа, на котором расположился груз, к числовому значению ветвей, которые наматываются уже на барабан. Такое определение применимо к силовым полиспастам. Что касается скоростных полиспастов, то здесь кратностью является значение, получаемое от деления скорости ведущего конца каната на скорость ведомого.

В скоростных полиспастах рабочее усилие прилагается к подвижной обойме, груз же, в свою очередь, закрепляют на свободном конце троса. Выигрыш в скорости во время эксплуатации полиспаста такого типа возникает благодаря наращиванию расстояния подъема предмета.

Запасовка полиспастов

Запасовка – технологическая операция изменения расположения основных грузовых блоков полиспаста, а также расстояний между ними. Целью запасовки является изменение скорости или высоты подъёма грузов путём определённой схемы прохождения канатов по блокам устройства.

Схемы запасовки определяются типом грузоподъёмной техники. Известно, в частности, что механизмы изменения вылета стрелы различны для ручной или электротали – с одной стороны, и для кранов – с другой. Поэтому для лебёдок запасовка производится изменением расположения оси направляющего блока, и предназначается только для изменения длины вылета стрелы. В грузовых кранах запасовкой исправляют возможную криволинейность перемещения груза. Кроме грузовых канатов, запасовку применяют также и для канатных устройств перемещения рабочей тележки.

Различают следующие схемы запасовок:

1. Однократная, которая применяется для грузоподъёмных механизмов стрелового типа с гуськом. Крюк при этом подвешивается на одной нитке каната, последовательно проводится через все неподвижные блоки, после чего наматывается на барабан. Такой способ запасовки наименее эффективен.
2. Двухкратная, которая может быть применена на кранах, как с подъёмной, так и балочной стрелой. В первом случае неподвижные блоки располагаются на головке стрелы, а противоположный конец каната закрепляется в грузовой лебёдке. Во втором случае один из концов каната закрепляют на корне стрелы, а второй последовательно пропускают через обводной барабан, блоки крюковой подвески, стреловые блоки, блоки оголовка башни и затем подводят к грузовой лебёдке.
3. Четырёхкратная, используемая для механизмов большой грузоподъёмности. Здесь реализуется одна из схем, описанных выше, но отдельно по каждому из блоков крюковой подвески. Две рабочих ветви каната при этом направляются на блоки рабочей стрелы. Соединение смежных полиспастов производится через дополнительный неподвижный блок, который устанавливается на стойке платформы поворота крана.
4. Переменная, суть которой состоит в изменении грузоподъёмности крана. При таком виде запасовки (она может быть и двух-, и четырёхкратной) возможно соответствующее увеличение массы поднимаемого груза. Для этого в подвижные блоки дополнительно устанавливают по одной или две подвижных обоймы. Удержание обойм производит сам грузовой канат из-за разницы в усилиях, которые создаются наличием крюковой подвески. Изменение кратности запасовки выполняется опусканием крюковой подвески на опору при продолжающемся сматывании каната.

Двух- и особенно – четырёхкратная запасовка позволяет производить безопасный подъём груза, который практически вдвое превышает тяговое усилие, развиваемое лебёдкой. При этом проворот канатов под нагрузкой исключается, что существенно снижает их износ.

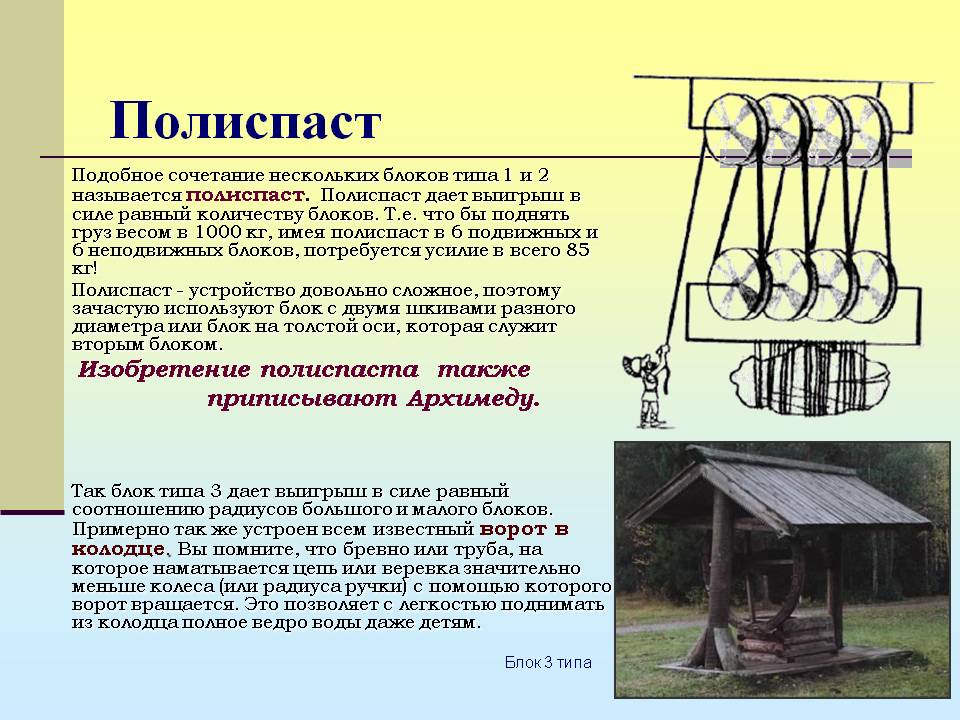

Полиспаст – это подъемная конструкция, которая была изобретена еще во времена великого мыслителя Архимеда. Сейчас нельзя точно установить, кто был тем самым гением, но уже упомянутый философ также прикладывал свою руку к развитию этой конструкции. Иначе еще называют системой блоков, из-за основного назначения и имеющихся в то время противовесов, в виде блоков известняка.

Блоки и полиспасты, назначение и устройство которых сейчас для обычного человека, привыкшего к высоким технологиям, выглядит довольно примитивно. Но стоит учесть тот факт, что именно благодаря этому механизму были построены великие исторические сооружения, такие как пирамиды, Пантеон, Колизей и тому подобные. Но технология не осталась на страницах учебников, а продолжала свое развитие, адаптируясь под появляющуюся технику и нужды людей.

Назначение и применение полиспаста

В современном строительстве полиспасты применяются очень широко. Крюки крана сложной конструкции со щеками сразу рассчитаны на них.

Конструкция полиспаста может быть заблокирована, если в ней нет необходимости. Применение полиспаста как самостоятельного ГПМ ограничено только одним фактором — отсутствие тормоза, жизненно необходимого в грузоподъемных машинах.

Множество специализированных фирм занимается продажей полиспастов. Прежде чем купить полиспаст убедитесь в правильности подобранных характеристик под ваши нужды и если возникают сомнения — обратитесь к профессионалам.

Система блоков — полиспаст

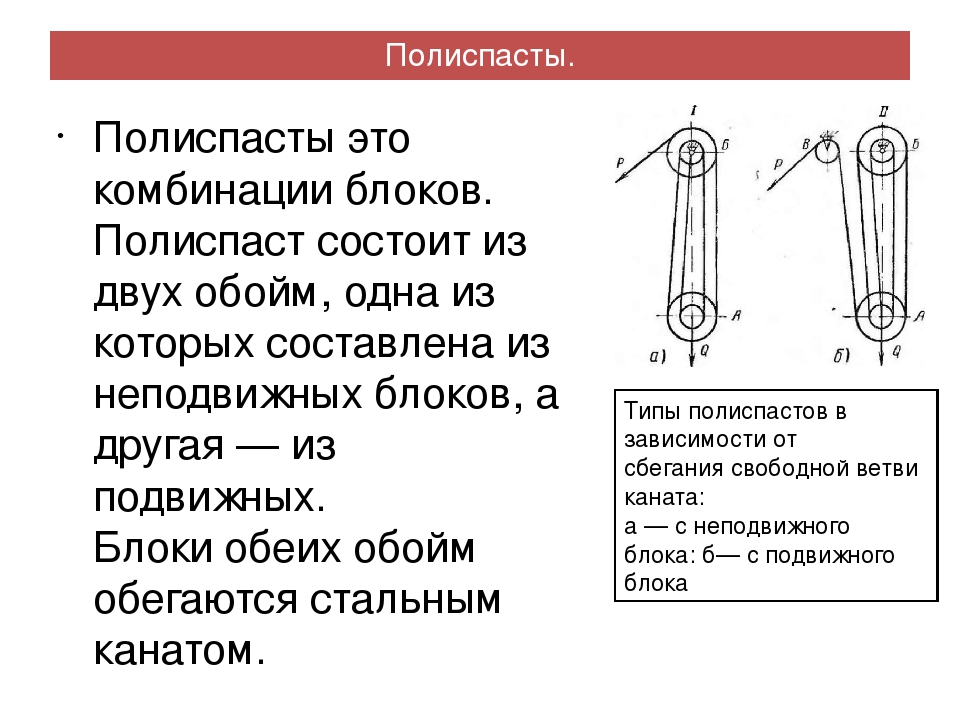

Полиспаст — система подвижных и неподвижных блоков, соединенных гибкой связью (канаты, цепи) используемая для увеличения силы или скорости подъема грузов. Используется полиспаст в случаях, если необходимо прилагая минимальные усилия поднять или переместить тяжелый груз, обеспечить натяжение и т.п. Простейших полиспаст состоит всего из одного блока и каната, при этом позволяет в два раза снизить тяговое усилие, необходимое для подъема груза.

Обычно в грузоподъемных механизмах применяют силовые полиспасты, позволяющие уменьшить натяжение каната, момент от веса груза на барабане и передаточное число механизма (тали, лебедки). Скоростные полиспасты, позволяющие получить выигрыш в скорости перемещения груза при малых скоростях приводного элемента. Они применяются значительно реже и используются в гидравлических или пневматических подъемниках, погрузчиках, механизмах выдвижения телескопических стрел кранов.

Основной характеристикой полиспаста является кратность. Это отношение числа ветвей гибкого органа, на котором подвешен груз, к числу ветвей наматываемых на барабан (для силовых полиспастов), либо отношение скорости ведущего конца гибкого органа к ведомому (для скоростных полиспастов). Условно говоря, кратность это теоретически рассчитанный коэффициент выигрыша в силе или скорости при использовании полиспаста. Изменение кратности полиспаста происходит путем введения или удаления из системы дополнительных блоков, при этом конец каната при четной кратности крепится на неподвижном элементе конструкции, а при нечетной кратности — на крюковой обойме.

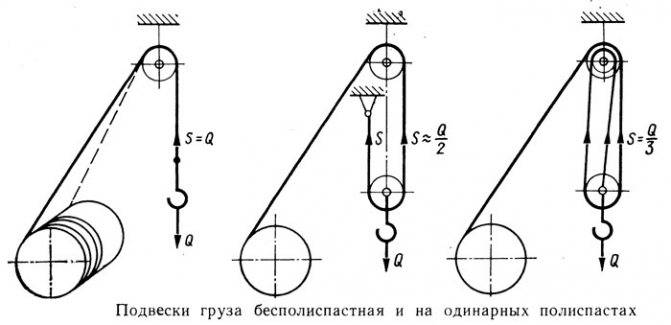

В зависимости от количества ветвей каната, закрепленных на барабане грузоподъемного механизма, можно выделить одинарные (простые) и сдвоенные полиспасты. В одинарных полиспастах, при наматывании или сматывании гибкого элемента вследствие его перемещения вдоль оси барабана, создается нежелательное изменение нагрузки на опоры барабана. Также в случае отсутствия в системе свободных блоков (канат с блока крюковой подвески непосредственно переходит на барабан) происходит перемещение груза не только в вертикальной, но и в горизонтальной плоскости.

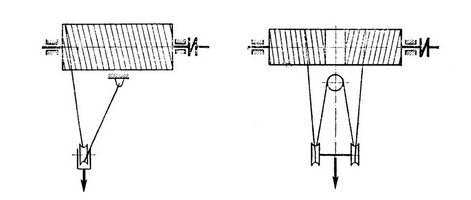

Для обеспечения строго вертикального подъема груза применяют сдвоенные полиспасты, (состоящие из двух одинарных), в этом случае на барабане закрепляются оба конца каната. Для обеспечения нормального положения крюковой подвески при неравномерной вытяжке гибкого элемента обоих полиспастов применяют балансир или уравнительные блоки. Такие полиспасты применяют в основном в мостовых и козловых кранах, а также в тяжелых башенных кранах для того, чтобы можно было использовать две стандартные грузовые лебедки вместо одной крупногабаритной большой мощности, а также для получения двух или трех скоростей подъема груза.

В силовых полиспастах при увеличении кратности можно использовать канаты уменьшенного диаметра, и как следствие уменьшить диаметр барабана и блоков, снизить массу и габариты системы в целом. Увеличение кратности позволяет снизить передаточное число редуктора, но одновременно требует большей длины каната и канатоемкости барабана.

Скоростные полиспасты отличаются от силовых тем, что в них рабочая сила, обычно развиваемая гидравлическим или пневматическим цилиндром, прикладывается к подвижной обойме, а груз подвешивается к свободному концу каната или цепи. Выигрыш в скорости при использовании такого полиспаста получается в результате увеличения высоты подъёма груза.

При использовании полиспастов следует учитывать, что используемые в системе элементы не являются абсолютно гибкими телами, а имеют определенную жесткость, поэтому набегающая ветвь не сразу ложится в ручей блока, а сбегающая ветвь не сразу выпрямляется. Это наиболее заметно при использовании стальных канатов.

Виды полиспастов

Силовыми механизмами называются системы, позволяющие экономить усилия на поднятие или перемещение груза за счет сокращения скорости его поднятия или перемещения, таким образом, сэкономленные усилия обратно пропорциональный затраченной скорости. Также существуют скоростные механизмы, рычагом в таких системах является веревка, но усилия направляются на скорость подъема груза, что очень актуально для гидравлических систем. Существуют следующие виды полиспастов:

• Одинарные силовые полиспасты, в таких системах груз необходимо подвесить к подвижному блоку, а рабочие ветви берут на себя тяговые усилия. При использовании силовых систем нужно учитывать необходимость наличия у барабана нарезки в одну сторону, так как один конец канта/цепи будет прикрепляться к нему, а второй — к неподвижному блоку или обойме крюка.
• Скоростные полиспасты, в таких системах груз необходимо подвесить к концу рабочей ветви, а усилия прикладываются в отношении подвижного блока.
• Сдвоенные силовые полиспасты, в таких системах груз оба конца веревки/цепи прикрепляться к барабану с нарезкой в две стороны. Уравнительный верхний блок выравнивает длину ветвей каната, в случае если они неровно вытянуты.

Назначение и применение полиспаста

Грузоподъемные механизмы конструктивно отталкиваются от правила рычага и силы трения, чтобы увеличить силу или скорость подъема объекта. Два ключевых элемента устройства полиспаста составляют основу работы данного механизма:

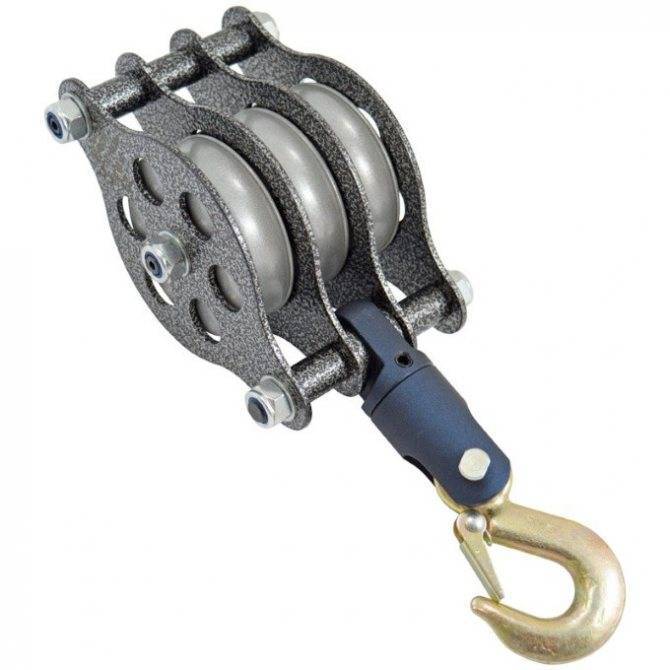

• Неподвижный шкив является элементом, который прикрепляется к технике или иному крепкому статичному элементу. Он выполняет функцию распределения давления между элементами конструкции.
• Подвижный шкив, присоединяясь к грузу при помощи оснащенного крюка, должен выдержать максимально возможное давление и поддержать работоспособность механизма.

Тросы соединяют элементы конструкции. Неподвижный шкив состоит из роликов, по каждому из которых проводится цепь или канат, что позволяет сократить давление на каждый ролик путем увеличения количества рабочих ветвей, таким образом для подъема тяжелого груза нужно рассчитать и организовать подходящее количество роликов.

• Полиспаст на кране подъемном используется с усиленными силовыми показателями, его также применяют на такелажных приспособлениях, на малых судах. Подвесные конструкции, в которых натягиваются подвесные силовые линии, машины, переправы, перила, подъемные конструкции в спорте уже много лет практикуют использование полиспастов для облегчения работы.
• Полиспасты с усиленными скоростными показателями применяются гидравлических и пневматических системах подъема.
• Когда нужно поднять или спустить тяжелые объекты необходим механизм, который способен поддержать постоянное давление на опорах мостового, козлового и консольного кранов, активно применяется сдвоенный грузоподъемный механизм.

Одной из главных характеристик подобного механизма по праву считается его кратность. Данная характеристика этого устройства рассчитывается следующим образом:

• скорость, с которой движется подвижная ветвь механизма ÷ скорость, с которой поднимается груз;
• число ветвей троса с подвешенным грузом ÷ число ветвей троса, присоединенных к барабану.

При подобном расчете мы определяем мы можем определить коэффициент выигранной силы или скорости по итогу использования данного механизма. Изменить кратность полиспаста можно, добавляя или удаляя дополнительные шкивы системы, соблюдая следующие условия:

• Если дополнительные шкивы суммарно составили нечетное количество, их нужно прикрепить конец троса на неподвижном шкиве.
• Если дополнительные шкива суммарно составили четное количество, их нужно прикрепить конец троса на крюковую обойму.

Особенности силовых полиспастов

Ключевой характеристикой подобных систем остается максимальна нагрузка, которая может быть развита. В общем случае, она зависит от следующих факторов:

• грузоподъемность крана, где полиспасты устанавливаются;
• кратность устройства (общее число ветвей каната, удерживающих груз);
• КПД блока, который определяют потери на преодоление силы трения, а также зависящие от жесткости цепи либо каната.

На механизме по подъему и передвижению груза может быть одновременно установлено несколько полиспастов, то позволяет равномерно распределить нагрузку и уменьшить толщину веревки либо каната. Одновременно одинарные полиспасты наиболее просты технически (у них один конец закреплен, а второй находится на барабане). Одновременно у последних очень ограничен угол отклонения из-за риска схода подъемного каната с блока. Вместе с этим наличие дополнительного блока усложняет и удорожает всю систему, но дает сразу несколько преимуществ:

• возможность повышения скорости вращения блоков;
• снижение износа каната;
• более симметричное расположение нагрузки.

Наиболее широко используют на практике следующие схемы полиспастов:

• сдвоенные трехкратные с наличием в схеме расположения двух обводных и трех рабочих блоков;
• сдвоенные трехкратные, имеющие уравнительную траверсу, которая позволит использовать грузоподъемную технику в тяжелых условиях.

Рычаги и блоки | Сила и движение

Рычаги и блоки — простые механизмы. Рычаг состоит из стержня и точки опоры или вращения. В блоках используется канат, укрепленный в желобе колеса.

Если приложить силу к одному концу рычага, то на втором его конце тоже возникать сила. Рычаг можно использовать, чтобы выиграть в силе, — усилие, действующее на груз, может быть значительно больше, чем приложенное к другому концу рычага. В частности, с помощью лома, используемого как рыча , можно сдвинуть с места огромные глыбы, которые вручную не поднять.

Чтобы увеличить усилие иногда применяют систему с двух или нескольких блоков. Системы блоков не только дают выигрыш в силе, но и дают возможность изменить направление усилия, прикладываемого к канату.

РЫЧАГИ

Рычаг вращается вокруг неподвижной точки, которая называется точкой опоры или ось вращения. От расстояния между точкой опоры и местом, куда прикладывают силу и где размещен груз, зависит, во сколько раз можно выиграть в силе. Применяя монету как рычаг, можно открыть банку с краской. Для этого один конец монеты надо продвинуть в щель между крышкой и банкой, а ободок банки будет выполнять роль точки опоры. Теперь, нажав на монету с другой стороны, можно поднять плотно вставленную крышку. Если не хватает силы открыть банку монетой, можно воспользоваться ручкой ложки. Ее свободный конец размещен дальше от точки опоры, и со стороны второго конца к крышке будет приложена значительно большая сила.

ОДИНОЧНЫЕ БЛОКИ

Блок представляет собой колесо с желобом, вращающийся вокруг оси. В желобе закреплен канат. Подтягивая один конец каната, поднимают груз, закрепленный на другом конце. При использовании одиночного недвижимого блока сила тяги равна силе тяжести груза. Итак, одиночный неподвижный блок не дает выигрыша в силе. Направление силы, которая передвигает груз, отличается от направления силы тяги.

ПОЛИCПАСТЫ

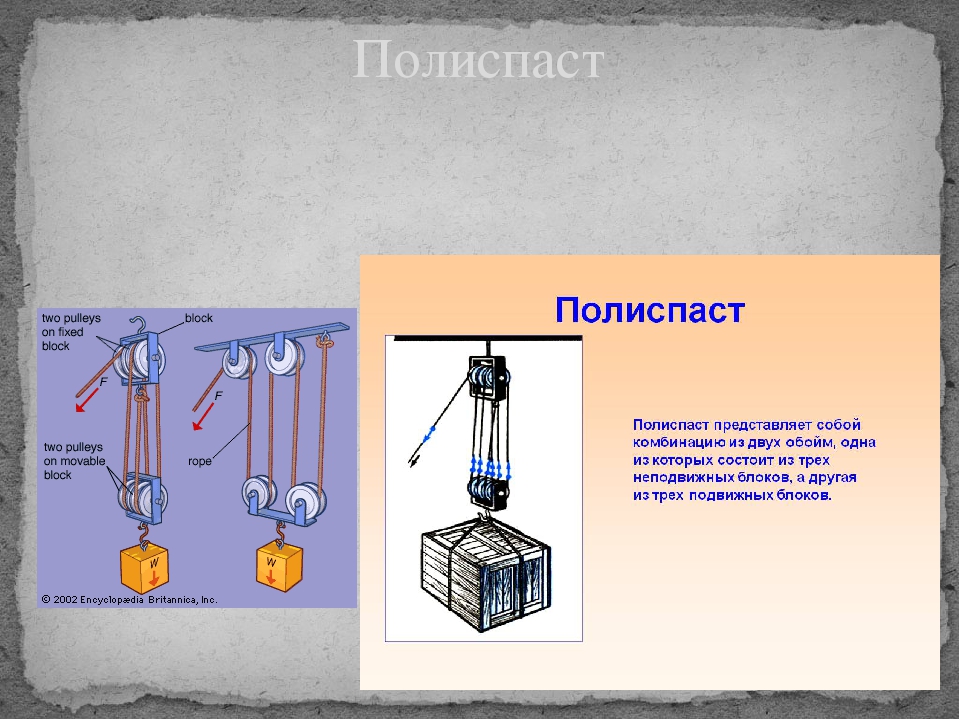

Можно заставить работать два блока одновременно, если ось одного из них закрепить на высоко расположенной опоре, например балке, а к оси второго подвесить груз. Один конец каната прикрепляют к оси недвижимого блока. Если потянуть за свободный конец каната, груз начнет подниматься. Системы из нескольких подвижных и неподвижных блоков называются полиспастами.

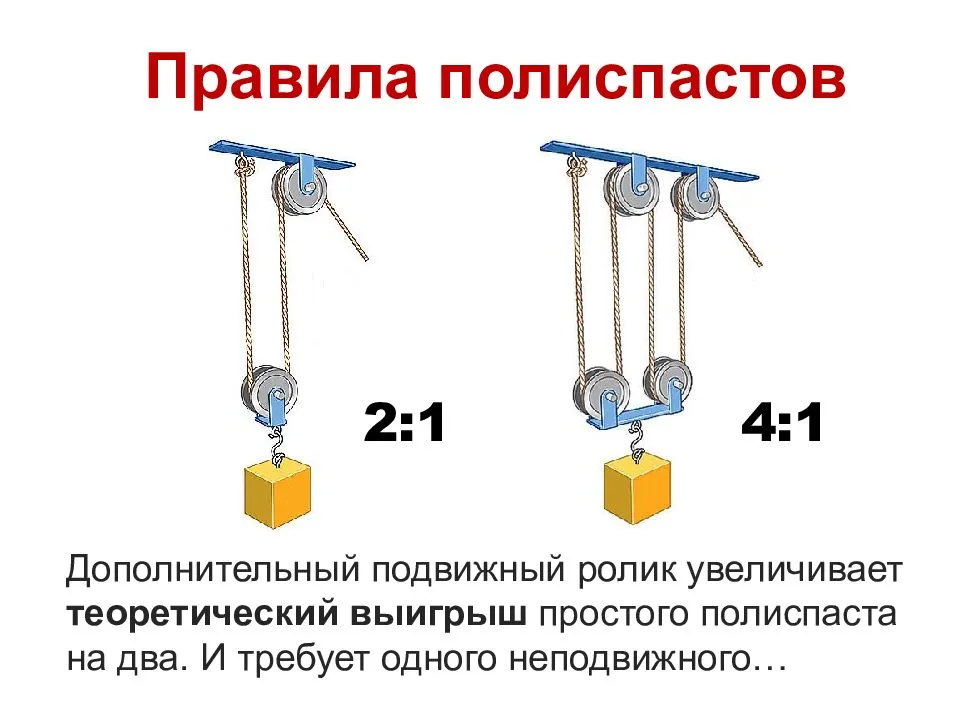

Полиспаст с 2 пар блоков дает выигрыш в силе в 4 раза. Расстояние, на которое тянут канат, в 4 раза больше высоты, на которую поднимается груз. Для подъема очень тяжелых грузов краны и другие грузоподъемные механизмы оснащены полиспастами с несколькими парами блоков.

Использование двойного блока уменьшает усилие, необходимое для подъема груза в два раза, то есть , прикладывая к канату силу 100 Н, можно поднять груз силой тяжести 200 Н. Таким образом, двойной блок дает двойной выигрыш в силе; при этом для перемещения груза на 1 м приходится выбрать 2 м каната. Поскольку работа равна произведению действующей силы на расстояние, то выполненная работа составляет 100 Н х 2 м = 200 Дж, и она равна работе по подъему груза 200 Н x 1 м = 200 Дж. В общем случае выигрыш в силе равно количеству блоков.

techis.ru

Расчет полиспаста

Для сгибания и разгибания каната к его сбегающей ветви необходимо приложить дополнительную силу W, которая зависит от размеров и конструкции каната и блока, а также от натяжения каната. Ее можно определить из уравнения моментов сил относительно оси блока без учета сил трения в опоре блока:

где R = D/2 — радиус ручья блока; q — коэффициент жесткости (его значение определяют экспериментально). Уравнение моментов всех действующих сил относительно оси блока (рис. 1, а) имеет вид:

где N — нагрузка на ось блока, равная геометрической сумме сил Sнаб и Sсбег; do — диаметр оси блока; f — коэффициент трения в опоре блока.

При определении величины N с некоторым допущением можно принять Sнаб≈Sсбег и тогда при угле обхвата блока канатом 2α:

Подставив это соотношение в выше приведенное уравнение моментов, получим:

КПД блока

Коэффициент полезного действия блока (КПД блока) — это отношение полезной работы Sнабh при подъеме груза весом Gгр на высоту h к полной работе, совершенной при этом силой Sсбег на том же пути h с учетом преодоления потерь на трение и жесткости каната.

КПД неподвижного блока

Поэтому для неподвижного блока, у которого перемещение набегающей и сбегающей ветвей каната одинаково, КПД неподвижного блока выражается формулой:

Анализ этой формулы показывает, что чем больше угол обхвата блока канатом и чем больше жесткость каната и трение в опоре блока, тем меньше значение КПД блока и тем больше дополнительная сила, которую необходимо приложить к канату, чтобы обеспечить равномерное движение груза. На КПД блока наиболее существенное влияние оказывают потери на трение в опоре блока, зависящие от конструкции и состояния опоры, поэтому при практических расчетах с достаточной степенью точности КПД блока принимают независящим от диаметра и конструкции каната, от размеров блока и от угла обхвата его канатом. Для блоков с опорой на подшипниках скольжения η = 0,95÷0,96; для блоков на подшипниках качения η = 0,97÷0,98. Меньшие значения принимают для блоков, работающих при повышенной температуре или в запыленной или загазованной среде. Тогда натяжение ветви тягового органа, набегающей на блок:

При обегании канатом неподвижного блока скорости движения набегающей и сбегающей ветви равны между собой (рис. 1, в). Если же набегающая ветвь каната со скоростью υ1 (рис. 1, г) набегает на подвижный блок, ось которого перемещается со скоростью υо, то скорость сбегающей ветви каната равна υ1 + 2υо.

Силовой полиспаст

Рис. 2

Развернутая схема обегания канатом блоков одинарного (простого) силового полиспаста приведена на рисунке 2. Если пренебречь сопротивлением в полиспасте, то есть когда система является неподвижной, сила в любой точке каната полиспаста:

где Gгр — вес груза; a — число перерезов каната, на которых подвешен груз (в сечении К-К на рис. 2); для одинарного полиспаста это число называется кратность полиспаста.

При подъеме или опускании груза, если учитывать силы сопротивления от жесткости каната и от трения в опорах блоков, натяжение отдельных ветвей каната различно. Обозначим через S1 натяжение ветви каната, идущей на обводной блок А1, S2 — натяжение следующей ветви и т. д. В общем случае при кратности полиспаста а натяжение последней неподвижно закрепленной ветви каната равно Sа. Отсюда следует равенство:

Если ветви каната в полиспасте расположены под углом к направлению силы тяжести, то надо брать проекции сил натяжения на вертикальную ось.

Соотношение между натяжениями отдельных ветвей каната при подъеме груза:

где η — КПД блока.

Используя эти соотношения, получаем:

Вычислив сумму геометрической прогрессии (выражение в скобках), определим соотношение между весом груза Gгр и натяжением каната S1 при параллельном расположении ветвей полиспаста без учета динамических нагрузок:

Натяжение Sбар каната, подводимого к барабану Б (рис. 2), больше натяжения S1, поскольку необходимо преодолевать сопротивление в обводных блоках А1, А2, А3. Если число обводных блоков равно t, максимальное натяжение каната при подъеме груза:

При опускании груза максимальное натяжение Sа будет в последней ветви, оно равно:

КПД полиспаста

КПД полиспаста, имеющего кратность а, в целом определяется как отношение полезной работы при подъеме груза Gгр на высоту h к затраченной при этом работе Sбарah, то есть:

При этом максимальное натяжение в системе полиспаста при подъеме груза может быть определено по зависимости:

Эксплуатационные характеристики полиспастов и их выбор

На эффективность, которой обладают полиспасты, на их назначение и устройство в конкретном механизме влияние оказывают следующие факторы:

1. Грузоподъёмность основного механизма, в составе которого работают данные узлы.
2. Количество обводных блоков: с ростом их числа потери на трение возрастают.
3. Углы отклонения канатов от средней плоскости барабана.
4. Диаметры блоков.
5. Диаметр каната/высота цепи.
6. Материал каната.
7. Характер опор (в подшипниках качения или скольжения).
8. Условия смазки всех осей полиспаста.
9. Скорость вращения блоков или перемещения тяговых канатов (в зависимости от назначения устройства).

Наибольшие потери в полиспастах связаны с условиями трения. В частности, КПД рассматриваемых механизмов, которые работают в подшипниках скольжения, в зависимости от условий их эксплуатации, составляет:

• При неудовлетворительной смазке и при повышенных температурах — 0,94…0,54;
• При редкой смазке – 0,95…0,60;
• При периодической смазке — 0,96…0,67;
• При автоматической смазке – 0,97…0,74.

Меньшие значения соответствуют полиспастам с максимально возможной кратностью. Потери на трение для узлов, которые работают в подшипниках качения, гораздо ниже, и составляют:

• При недостаточной смазке и высоких температурах эксплуатации – 0,99…0,83;
• При нормальных рабочих температурах и смазке – 1,0…0,92.

Таким образом, применяя современные антифрикционные покрытия контактной поверхности блоков, можно практически исключать потери на трение. Углы отклонения каната, располагающегося на блоке/блоках полиспаста, определяют не только износ канатов и блоков, но и безопасность производственного персонала грузоподъёмного устройства. Объясняется это тем, что при превышении допустимых показателей сход каната с блока чреват производственной аварией. На данный параметр влияют материал канатов, профиль канавки барабана, а также направление навивки. Материалами канатов чаще всего служат типы ТЛК-О по ГОСТ 3079, ЛК-Р по ГОСТ 2688 и ТК по ГОСТ 3071. Третий тип имеет наименьшую жёсткость (не более 1,7), что положительно сказывается на предельно допустимом угле отклонения каната на полиспасте. Соответственно для канатов двух первых типов жёсткость достигает 2.

Нормальными углами отклонения от оси полиспаста считаются углы 7,5…2,50 (меньшие значения принимаются для максимальных соотношений диаметра блока к диаметру каната). Вообще при проектировании данных устройств это соотношение всегда стараются выбирать в диапазоне значений 12…40. Допустимый угол отклонения канатов из маложёстких материалов меньше: до 6,5…20.

ГОСТ допускает увеличение предельного отклонения, по сравнению с рекомендуемым не более, чем на 10…20% (зависит от режима работы грузоподъёмной техники). На уравнительном блоке допустимые углы отклонения могут увеличиваться, но не более, чем в 1,5 раза.

Для снижения углов отклонения на барабанах полиспастов изготавливают профильные канавки, причём угол их направления зависит от направления навивки. Поэтому барабаны в механизмах современной конструкции всегда выполняют с крестовым профилем, пригодным под оба типа навивки.
