Пресс для топливных брикетов своими руками: схема гидравлической установки и инструкция по ее изготовлению и сборке

Основные элементы пресса

Главными элементами обыкновенного пресса являются пресс-форма (стакан, в который помещают сыпучее вещество), поршень и создающий давление механизм. Самостоятельно сделать их несложно, так как они типичны для станков по брикетированию.

Устройство пресс-формы

Стакан, куда засыпают опилки или стружку называется пресс-формой или камерой. От его геометрии будут зависеть параметры брикета.

Какая будет форма сечения стакана, такой будет и вид брикета. А вот его длина может быть самой разной, но точно не превышающей высоту пресс-форм

Обычно камеру сооружают из обрезка стальной круглой или профильной трубы. Основание поршня, которое заходит в стакан, вырезают из толстостенной (не менее 3 мм толщины) пластины.

При изготовлении пресс-формы нужно учесть соотношение следующих величин:

• площадь сечения пресс-формы (s, см2>);
• подаваемое давление на поршень (u, кгс);
• удельное давление на сырье (p, кгс/см2).

Эти величины связаны соотношением:

p = u / s

Брикеты с использованием дополнительного связующего вещества хорошо держат форму, если они сформированы при удельном давлении более 150 атм. (1 атм. ≈ 1 кгс/см2). Исходя из возможности создаваемого усилия поршнем, рассчитывают площадь сечения камеры.

Например, если есть гидравлический домкрат на 10 тонн, то:

s < u / p = 10000 / 150 = 67 см2.

Для таких условий подойдет профильная квадратная труба с длиной стороны 80 мм или круглая труба с диаметром условного прохода до 90 мм.

Длина получаемого брикета (l) зависит от высоты пресс-формы (h), плотности сырья в исходном сухом (q₁) и брикетированном (q₂) состоянии:

l = h * (q₁ / q₂)

К тому же после первого сжатия можно снова досыпать стружки в стакан и повторно провести процедуру. Таким способом можно довести длину получаемого изделия практически до высоты прессовочной камеры.

В процессе сжатия опилок происходит выделение влаги из брикета. Для того чтобы она свободно выходила, камеру перфорируют небольшими, но часто расположенными отверстиями.

Обеспечить отток воды из камеры можно через отверстия, которые делают с помощью 2-3 мм сверла по металлу

После формирования брикета его необходимо вытащить из формы. Использование пружины и фальшь-дна, как это часто рекомендуют в интернете, непрактично. Высокое давление полностью сжимает пружину, поэтому с течением времени происходит искривление ее формы, в результате чего она теряет свои свойства.

Поэтому нужно либо делать отъемное дно пресс-формы и выталкивать брикет, либо сооружать разборный стакан. Во втором случае для него нужно будет сделать дополнительную рубашку из прутка.

Рекомендации

Топливные брикеты превосходят дрова по теплотворной способности, однако отопление ими будет экономически оправдано лишь в двух случаях:

• бесплатные опилки в нужном количестве;
• система автоматической подачи топлива в отопительный прибор.

Если хотя бы одно из этих требований не выполнено, то никакого реального преимущества перед дровами у брикетов не окажется.

Их можно сделать в небольшом количестве, чтобы произвести впечатление на соседей, но полностью переходить на отопление брикетами можно лишь при выполнении обоих требований.

Только в этом случае общая стоимость затрат на отопление будет хоть как-то сопоставима с расходами на покупку дров.

Виды прессов

Прессы, используемые для обработки опилок, бывают 4-х видов. Отличия между устройствами отмечаются в принципе работы и стоимости.

Требования к подготовке сырья одинаковые:

• равномерное измельчение с получением фракций не более 25х25х2 мм;
• уровень влажности в пределах 4-10%.

Каждая модель обладает как преимуществами, так и недостатками, поэтому перед выбором следует внимательно ознакомиться с техническими характеристиками:

• Ударно-механический пресс по принципу работы напоминает перфоратор, где кривошипно-шатунный механизм передаёт серию толчков поршню с частотой 20 раз в секунду. Удары провоцируют продавливание опилок через фильеру. Оборудование справляется с прессованием не только отходов древесины, но и смеси из угольной пыли, соломы, торфа, остатков после обработки МДФ. Главное преимущество пресса – длительное функционирование без участия человека. Также отмечается высокая производительность. Уязвимым местом являются узлы кривошипа, что обусловлено воздействием на них одновременно 2-х сил: ударной и трения.
• Гидравлический пресс представляет устройство из двух частей (пресс-формы, цилиндра). По принципу работы оборудование напоминает действие домкрата, где гидроцилиндр оказывает давление поршнем на пресс-форму, заполненную подготовленным сырьём. В результате образуется сформованный брикет. Оборудование считается простым и надёжным в использовании, узлы износа практически отсутствуют. Ценовая политика модели данного вида конкурентоспособны. Минусом является низкая производительность. Также существует нюанс в производственном процессе – в подготовленные опилки добавляется связующий компонент.
• Шнековый пресс (экструдер) принципом работы схож с мясорубкой. Измельчённые и просушенные опилки подаются по шнеку через фильеру, в результате чего масса сжимается и прессуется под высоким давлением. Процесс предусматривает воздействие высоких температур, без которых оборудование может заклинить. Горячий поток провоцирует выделение из древесины лигнина (природного связующего вещества), который скрепляет мелкое сырьё и является залогом качественной формовки. Шнековое устройство по производительности считается лидером, производственный процесс выполняется непрерывно. Из недостатков отмечается необходимость в прогреве, что делает процедуру подготовки длительной. Также нужно учесть, что готовый продукт имеет меньшую калорийность из-за воздействия высокой температуры (выше 120°С). Такие узлы, как шнек и фильера в связи с повышенным трением в рабочем режиме быстро изнашиваются.
• Пресс-гранулятор схож по принципу работы с гранулятором для комбикорма, только вместо зерновых культур используются опилки. По сравнению с другими видами оборудование имеет простейшее устройство, но при этом отличается неплохой производительностью и доступной ценовой политикой. Пресс комплектуется различными приспособлениями, позволяющими улучшить качество получаемого продукта. Это: миксер для перемешивания сырья, увлажнитель для пересушенной заготовки, различные насадки для резки, что изменяет форму брикетов. Процесс производства предусматривает использование дополнительного связующего компонента для увеличения плотности. Из минусов отмечается необходимость измельчать сырьё при подготовке до самой мелкой фракции. На таком оборудовании удастся изготовлять брикеты только маленького размера.

Каждая модель обладает как преимуществами, так и недостатками, поэтому перед выбором следует внимательно ознакомиться с техническими характеристиками

Как сделать топливные брикеты своими руками: выбор сырья и оборудования, описание процесса

Чтобы обеспечить свое хозяйство твердым экологически чистым топливом, не обязательно его покупать.

Достаточно обзавестись постоянно возобновляемым источником биологических отходов, специальным оборудованием для их переработки, а также изучить технологию производства брикетов для отопления.

В результате вы решите сразу две задачи: утилизируете отходы и получите источник энергии домашнего производства.

Преимущества и недостатки брикетов для отопления

Этот вид топлива используется для твердотопливных котлов, каминов, печей, мангалов.

В промышленном производстве брикеты делают из отходов:

• деревоперерабатывающих предприятий — опилок, щепы, стружки;
• сельского хозяйства — соломы, шелухи, кукурузы, подсолнечника, гречихи;
• торфа;
• древесного угля.

Все вышеперечисленное относится к возобновляемым природным источникам.

Главное преимущество топливных брикетов в сравнении с традиционными видами топлива – экологичность и более высокие показатели теплоотдачи и коэффициента полезного действия.

]В отличие от древесины брикеты быстро разгораются и меньше дымят, чему способствует низкое содержание влаги в материале.

При горении они поддерживают постоянную температуру и не искрят, а правильная геометрическая форма брикетов удобна для складирования и хранения топлива.

К недостаткам можно отнести плохую влагоустойчивость и подверженность механическим повреждениям при транспортировке.

Сырье для самодельных брикетов

Древесные опилки

Для производства топлива подойдут практически любые горючие органические могут быть:

• древесные опилки, солома;
• опавшие листья;
• отходы растениеводства (шелуха семечек, сухие стебли, скорлупа грецких орехов и т. п.);
• бумага, картон.

Подойдет любой потенциально горючий материал в измельченном состоянии. Отдавайте предпочтение сырью, не пригодному к использованию в хозяйстве, который подлежит утилизации.

В качестве связующего компонента можно использовать обыкновенную глину в пропорции 1 к 10: один килограмм глины на каждые десять килограммов сухого измельченного сырья.

Необходимое оборудование

Существует множество предприятий, специализирующихся на разработке и продаже оборудования и технологических линий для производства топливных брикетов. Как правило, производители дополнительно предоставляет услуги по монтажу и пусконаладочным работам. В некоторых случаях учат пользоваться оборудованием.

Также купить оборудование можно у компаний, специализирующихся на продаже пеллетов, топливных брикетов и линий для их производства.

Гранулятор для прессования древесной стружки

Для изготовление топливных брикетов своими руками вам понадобится:

• устройство для дробления и измельчения базового сырья;
• пресс для брикетирования (ударно-механический, гидравлический или шнековый);
• сушильный комплекс.

В домашнем производстве топливных брикетов можно обойтись без сушильного комплекса, если есть возможность просушки брикетов на открытом воздухе. А если вы решите делать брикеты из опилок, дробилка вам тоже не понадобится.

Есть альтернативный вариант: оборудование для брикетирования можно сделать самостоятельно в условиях домашней мастерской.

Требования к помещению

Выбор помещения должен предусматривать возможность размещения участка для прессования, сушильного комплекса, места для размещения готовой продукции и хранения исходного сырья.

Размеры требуемой площади зависят от объемов предполагаемого производства. В среднем для участка прессования нужно выделить не менее 50-60 кв. м.

При подготовке помещения необходимо уделить особое внимание обеспечению хорошей вентиляции участка прессования, надежности электрических сетей и систем пожаротушения

Описание процесса изготовления брикетов

Весь процесс сводится к последовательному выполнению следующих операций:

Схема технологического процесса брикетирования

Особенности промышленного производства

При промышленном производстве используют 3 технологии прессования топливных брикетов:

1. под высоким давлением на гидравлических прессах – на выходе брикеты получаются в виде небольшого кирпича;
2. ппод высоким давлением на ударно-механических и гидравлических прессах – на выходе брикеты получаются в виде цилиндра;
3. прессование под воздействием термической обработки и высокого давления на шнековых (механических) прессах – на выходе брикеты получаются в виде полого многогранника.

В результате прессования из древесины выделяется лигнин, выступающий связующим компонентом для образования плотной однородной структуры брикета.

Доступные способы создания давления (прессования)

Существует около четырех способов, которые помогут вам организовать производство брикетов из опилок, а именно:

• использование мускульной силы и рычага;
• гидравлический домкрат;
• винтовой механизм прессования.

Такое оборудование для создания брикетов из опилок можно смастерить в домашних условиях и пользоваться им в личных целях. Опилки, прессованные в брикетах, имеют теплотворную способность выше, чем у дров, соответственно и для обогрева помещений их понадобится меньше.

Метод мускульной силы

При методе с применением мускульной силы для рычага выбирают металлический элемент. Он должен быть достаточно прочным и выдерживать прилагаемую нагрузку от человека. Как правило, чаще всего применяют трубы с параметрами:

• с толщиной стенки 4 мм;
• с диаметром 40-50 мм.

Длина рычага должна соответствовать расстоянию от поршня до точки приложения силы. Но не стоит забывать и о глубине погружения поршня в стакан. Проектировать конструкцию следует таким способом, чтобы глубина погружения была приемлемой для производства брикетов из опилок, без повторного приложения силы. Это позволит увеличить производительность.

Глубина погружения определяется по формуле:

h = H × (1 – q1 / q2)

где, h – глубина погружения;

q1— исходная масса сырья в сухом виде;

q2— масса сырья в виде брикета;

H – высота стакана.

Иногда, при расчетах возникают ошибки, чаще всего из-за неверного определения плотности сырья. В таком случае, глубина погружения не создаст продукцию необходимой формы и качества. Чтобы исправить это, можно поступить двумя способами:

• уменьшить длину стакана;
• подсыпать древесные опилки.

В первом случае у вас будет высокая производительность, во втором вам необходимо будет создавать евродрова за несколько раз.

Метод с применением гидравлического домкрата

Технология создания топлива из древесных отходов с применением гидравлического домкрата достаточно проста. У многих автовладельцев дома имеются данные устройства, однако грузоподъемность домашних домкратов недостаточно высокая, поэтому стоит узнать заранее позаботиться о приобретении инструмента с необходимой грузоподъемностью.

Поскольку домкрат стоит недорого, то необходимое оборудование можно приобрести за сумму около 5 тысяч рублей. Грузоподъемность такого устройства будет около 30 или 40 тонн, что позволит вам сделать топливные брикеты большого сечения.

Для того, чтобы изготовить сразу несколько евродров, форму устанавливают в ряд. Главным требованием к конструкции с применением домкрата является то, что подвижная рама должна обладать достаточными прочностными характеристиками, чтобы не давать прогиб по истечению времени. Лучшим материалом, для ее выполнения станет двутавровая балка или профиль толстой трубы.

По времени процесс обладает большей длительностью, чем использование рычага, но способ с применением домкрата дает возможность оказать большее давление на заготовку. В результате готовая продукция получается более плотной и ровной, и может быть использована в таком виде.

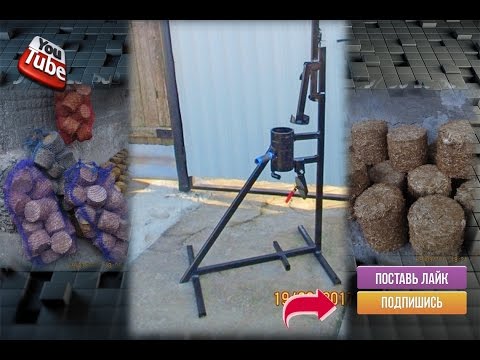

Метод, с использованием винтового механизма

Данный метод прессовать опилки в брикеты своими руками схож с рычажным способом. Существенным отличием является то, что сила передается под прямым углом. Давление зависит от диаметра рукояти и шага резьбы, чем он меньше, тем выше коэффициент для увеличения давления.

https://youtube.com/watch?v=d8vC-NoUfbM

Такая технология изготовления топливных брикетов имеет ряд положительных и отрицательных характеристик.

Достоинства:

• простота конструкции;
• небольшие габариты;
• доступная цена;
• высокое давление.

Недостатки:

низкая скорость работы.

Важно помнить, что в процессе работы с таким устройством не следует не следует прикладывать слишком большое усилие. Это приводит к быстрому износу резьбы

Чтобы понять, когда необходимо прекратить работу, можно изготовить несколько пробных брикетов и ориентироваться по их качеству. Второй способ, который спасет вас от поломки устройства, это нанесения меток на резьбу. Так вы обозначите место максимального погружения, и сможете предотвратить быстрый износ.

Оборудование для производства

Самодельные приспособления для домашнего изготовления топливных брикетов можно классифицировать на следующие группы.

Шнековый пресс

Возможность сделать шнековый пресс считается большой удачей и потребует профессиональных умений. К тому же потребуются немалые затраты на обязательный электропривод, высокопрочные и сложные детали рабочего шнека, корпуса, станины. Результат проделанной работы – возможность получать домашнюю продукцию, по качеству сопоставимую с заводской.

Механизм с ручным винтовым приводом

Простой самодельный пресс имеет винтовой привод. Состоит ручной пресс из формовочной емкости для исходной смеси и толкателя с винтовым приводом, жестко закрепленного на прочной станине. Заполненную емкость устанавливают на основании станины и закручиванием винта (может применяться механический домкрат) добиваются сжатия смеси до нужного усилия или размера. При процедуре лишняя жидкость отводится через отверстия формовочной емкости. Извлеченный брикет высыхает естественным путем. Работу пользователя значительно ускорит и облегчит применение гидравлического домкрата.

Механизм с выталкиванием брикета

Также прост в изготовлении пресс для топливных брикетов с ручным сжатием заложенного сырья посредством длинного рычага. Чем длиннее ручка рычага, тем большая сила сжимает будущий брикет. Для удобства предусмотрен механизм, выталкивающий наружу плотно сидящий в форме готовый кирпичик. Чтобы получить производительное оборудование, можно изготовить пресс с несколькими формообразующими емкостями.

Полезные советы

Топливные брикеты по теплотворной способности превосходят дрова, но не всегда отопление ими будет более экономичным. Оправдан метод такой топки только в двух случаях: при наличии бесплатных опилок в большом количестве и при системе автоматической подачи брикетов в нужный прибор. В других случаях нет особых преимуществ перед привычными для многих дровами. По сути, опилки обойдутся дороже. Разница в цене будет существеннее разницы в способности передачи тепла.

Если же планируется изготавливать брикеты на продажу, то требуется найти бесплатное сырье и специальное оборудование. Для производства этого вида топлива не нужна лицензия, но наличие санитарно-эпидемиологического заключения обязательно. После изготовления топлива нужно сразу защищать его полиэтиленовой пленкой от влаги. Хранить в специальном помещении.

Как сделать своими руками?

Схема конструкции пресса для опилок:

При небольших объёмах переработки сырья, есть смысл задуматься об изготовлении оборудования своими руками. В зависимости от конструкции и привода, возможно создание пресса с производительностью до 0,5м³ в течение 6-8 часов.

В интернете приведено достаточно много чертежей оборудования, которые охватывают различную производительность, виды сырья. Если у вас есть техническое образование или склонность к конструированию, то выполнить графическое изображение самостоятельно не составит особого труда.

Необходимые материалы:

1. Набор столярно-слесарного инструмента – ножовки по дереву и металлу, молоток, пассатижи, отвёртки, напильники и другой абразивный инструмент;
2. Электродрель (шуруповёрт) с набором свёрл по дереву и металлу;
3. Сварочный аппарат с питанием от электросети в 220V, необходим для изготовления серьёзного мощного станка;
4. Древесный (доски, бруски) и металлический (различного вида профили) полуфабрикат.

Пошаговое руководство:

1. Ещё раз внимательно изучаем чертёж будущей конструкции – на стадии проектирования зачастую вкрадываются различные, незаметные на первый взгляд, ошибки.
2. Изготовляются отдельные части будущего оборудования. На этой стадии целесообразно выполнять все необходимые отверстия, производить получистовую обработку.
3. Осуществляется сборка изделия. Для уменьшения затрат на транспортировку, монтаж лучше производить как можно ближе к месту, где предполагается эксплуатация пресса.
4. Выполняются пуско-наладочные работы. Для этого должно быть подготовлено необходимое количество сырья. Начальная загрузка отходов производится на 40-60% от общего объема приёмного устройства. Усилие также не должно превышать 50% от расчётных значений.
5. При положительных результатах предварительных работ, оборудование окончательно устанавливается по месту эксплуатации, проводится полномасштабная нагрузка конструкции.

При правильных конструкторских расчётах и выборе необходимого материала для изготовления пресса, продуманных шагах сборки, осуществить монтаж и вывести на полную загрузку оборудование, можно за 3-7 дней.

Преимущества и недостатки

Доступность недорого сырья экономически оправдает наличие пресса для брикетов и применение их в качестве топлива. Например, ими можно отапливать деревообрабатывающий цех или обогревать теплицу. Естественно, эти условия дают возможность использовать спрессованные отходы для бытовых нужд собственного дома.

Для наглядности, ниже приведена таблица с тепловыми характеристиками различного вида топлива:

Виды топлива	Удельная теплотворная способность, в кВт/ч (среднее)
Дрова хвойных пород деревьев	2,45
Дрова лиственных пород	3,2…3,6
Брикетированная лузга подсолнечника	5,0
Брикет из соломенных отходов	4,0
Брикет из щепы и стружки	4,2…4,8
Каменный уголь	7,2…7,7
Бурый уголь (зольных сортов)	3,2…3,5

Ещё один пример, показывающий соотношение показателей теплотворных способностей.

Для получения определённой единицы теплоты, потребуется:

1. Природный газ, необходимо около 960 м³.
2. Солярка – до 1000 литров.
3. Мазут, 1350 литров.
4. Древесные уплотнённые отходы, 2800-4000 кг.
5. Древесина (дрова), 3200 кг.

Из приведённых вариантов видно, что переработанные отходы по выработке тепловой энергии, приближаются к некоторым видам топлива. С учётом доступности сырья, становится выгодно применять топливные элементы, произведённые на собственном оборудовании.

Существенный плюс – это малая, не превышающая 5-8% зольность, а зола хорошее удобрение для восстановления свойств почвы.

Недостатки:

1. Конечный продукт переработки является гигроскопичным материалом, поэтому необходимо позаботиться о сухом месте для хранения.
2. Сжатые отходы обладают малой механической прочностью, вследствие чего, образуется пыль, которая может вызвать аллергическую реакцию, а в больших объёмах – это создание взрыво- и пожароопасной смеси.

Основное назначение использования пресса – это переработка горючих отходов в топливные брикеты. Одна из разновидностей оборудования может применяться для производства пеллет – небольших по размеру брусочков, которые нашли применение, например, как наполнители лотков для домашних животных.

Критерии выбора пресса: на что обратить внимание

Выбирая станок, учитывайте следующее:

1. Мощность электродвигателя. Она ограничена пропускной способностью автоматического выключателя на вводе в дом и сечением кабелей. Наиболее энергоемкими являются шнековые агрегаты.
2. Расстояние до сервисной службы поставщика. Чем ближе она расположена, тем быстрее выполнят ремонт и тем меньше будет убытков от простоя оборудования.
3. Консультирование по телефону. Полезная услуга от поставщика или дилера позволяет избежать ошибок и сэкономить деньги.
4. Объем доступного сырья и емкость рынка. Затраты на покупку машины с избыточной производительностью будут неоправданно большими, а вместе с ними и стоимость ремонта. Эти факторы увеличат срок окупаемости оборудования и приведут к снижению прибыли от производства.

Выбирая станок, учитывайте мощность электродвигателя.

Блиц-советы

• При изготовлении самодельного шнекового экструдера нужно использовать только высококачественную сталь.
• Воспроизвести процесс производства брикетов с выделением лигнина на самодельном оборудовании не получится, поэтому рекомендуется добавлять в измельчённое сырьё глину, дешёвый обойный клей или гофрокартон. Эти компоненты будут использованы в качестве связующего вещества.
• Самыми простыми и доступными считаются сделанные своими руками устройства, оснащённые ручным винтовым приводом. Перфорированная форма наполняется подготовленными опилками, замешанными со связующим компонентом. Формовка осуществляется путём закручивания винта. Такой пресс имеет один существенный недостаток – низкую производительность.
• Некоторые умельцы используют для сборки домашнего пресса гидравлический домкрат. Стоит отметить, что такое приспособление не способно создать давление даже 300 Бар. Улучшить качество брикетов поможет небольшое количество воды и связующее вещество, добавленные в измельчённое сырьё.
• Под пресс используются измельчённые опилки, поэтому оборудование следует дополнить роторным станком, на котором можно подготовить сырьё к прессованию. Также можно измельчитель смастерить собственноручно из старой стиральной машины. Для этого достаточно вместо активатора установить ножи.

Самодельный станок

Встречаются сведения об изготовлении в домашних условиях самодельных шнековых экструзионных установок. Но даже создатели таких эффективных станков для производства топливных брикетов отмечают, что устройства требуют качественных материалов и использования электродвигателя. Гораздо легче сделать вместо сложного станка обычный пресс.

Ручной пресс

Прессы, использующие только ручные усилия, бывают двух видов – винтовые и рычажные. В винтовых вариантах шток, сдавливающий сырьевую массу, перемещается накручиванием винта. В рычажных прессах давление создается собственными мускульными усилиями, используя длину рычага. На винтовой установке достигается большее давление и качество топливных брикетов становится лучше. Но закручивание и откручивание винта требует времени, поэтому производительность невелика. Рычажные прессы работают быстрее. Нужно только продумать способ или механизм выталкивания готового брикета из прессовочной формы. В этой же форме должны быть отверстия для выхода воды при сдавливании, поскольку при ручном производстве сырье замачивается.

Измельчители

Важным этапом в производстве брикетов является измельчение древесного сырья. Конечно, можно делать это вручную, с применением простейших резаков. Но эффективнее будет механизировать этот процесс. Подойдет роторный станок, применяемый для измельчения растительной массы при производстве удобрений в домашних условиях. Умельцы применяют для этих целей и старые стиральные машины активаторного типа. На активаторе крепятся ножи, измельчающие загруженное сырье.

Пресс для изготовления топливных брикетов своими руками

Покупка готового оборудования для изготовления брикетов в зависимости от его мощности обойдется в сумму от 300 тыс. до 1 млн. руб.

Разумеется, для частника, желающего заняться изготовлением данного топлива чисто для собственных нужд, такие затраты нецелесообразны, поскольку окупятся они не скоро. Более правильным будет изготовить пресс из подручных материалов, тем более что ничего сложного в его конструкции нет.

Можно соорудить необходимое оборудование с нуля либо воспользоваться готовыми механизмами.

Самодельный станок

Схема

Рычажный и винтовой самодельный прессы не требуют применения покупных изделий, но и значительным усилием сжатия они похвастаться не могут. Предлагается собрать пресс на основе гидравлического домкрата или такого же пресса.

Он может быть оснащен электродвигателем либо ручным приводом:

1. К гидравлической установке присоединим пуансон. Его размеры должны соответствовать размерам матрицы, в которой сырье будет спрессовываться в брикет.
2. Саму матрицу изготовим из толстостенной трубы — это самый простой вариант. Для выхода воздуха и влаги в ее стенках будут проделаны отверстия.
3. Матрицу оснастим съемным дном. Удалив его, готовый брикет можно будет вытолкнуть пуансоном в приемный лоток.

Чертеж-схема изготовления брикетов из размоченной бумажной массы

Рабочий механизм поместим в корпус, снабженный для удобства транспортирования двумя ручками.

Необходимые материалы

Кроме гидравлической установки понадобятся кое-какие разновидности стального проката:

1. Швеллер.
2. Уголок равнополочный 100х100 мм.
3. Лист толщиной 3 – 6 мм. Из него будет вырезаться пуансон. Толщина заготовки зависит от диаметра матрицы: чем большим он будет, тем толще должен быть пуансон.

Из этого же листа вырежем съемное дно для матрицы.

1. Труба диаметром 25 – 30 мм — из нее будет изготовлен шток пуансона.
2. Толстостенная труба — заготовка для матрицы. Диаметр зависит от того, какого размера брикеты хочет получить пользователь. Чем тоньше они будут, тем выше их плотность, но производительность станка при этом уменьшится.
3. Труба большого диаметра — заготовка для корпуса миксера. Если подходящей трубы нет барабан можно сделать из листа жести.
4. Оцинкованная сталь для изготовления лотков.

Всего потребуется два лотка — для загрузки подготовленного материала в матрицу и для приема готовых брикетов.

Инструкция по изготовлению и сборке

Порядок операций при изготовлении пресса выглядит так:

1. Из швеллеров необходимо сварить основание устройства.
2. Из уголка делаем 4 стойки длиной по 1,5 метра. Они привариваются вертикально и с одинаковым шагом.
3. Далее из трубы или листа жести необходимо изготовить барабан, в котором будет перемешиваться сырье. Если у вас есть поломанная стиральная машина, барабан, а также подшипники, можно извлечь из нее.
4. Барабан нужно прикрепить к стойкам. Если есть возможность, его следует оборудовать электродвигателем. Если мотор является слишком высокооборотистым и понизить скорость вращения барабана до приемлемого значения за счет одной только разницы в диаметрах шкивов не удается, следует применить редуктор.
5. Под барабаном необходимо закрепить лоток, по которому подготовленный материал будет подаваться в матрицу.
6. В стенках трубы, используемой в качестве заготовки для матрицы, необходимо выполнить несколько отверстий диаметром 3 – 5 мм. Их надо распределить равномерно, чтобы воздух и вода выдавливались по всему объему брикета.
7. Снизу к матрице необходимо приварить фланец, к которому будет прикручиваться съемное дно. Это дно вырезается из стального листа в виде диска с проушинами.
8. Матрица приваривается или прикручивается к основанию под загрузочным лотком.
9. Из стального листа вырезаем круглый пуансон. Это просто диск, диаметр которого позволяет ему свободно входить в матрицу.

Шток изготавливается из трубы: достаточно диаметра 30 мм. Одной стороной он приваривается к пуансону, а другой — крепится к гидравлической установке.

Далее весь узел следует прикрепить к стойкам точно над матрицей.

Чтобы сократить время, затрачиваемое на извлечение готового брикета из матрицы, и сделать тем самым станок более производительным, к днищу матрицы можно приварить пружину с диском такого же диаметра, что и пуансон.

После отключения гидравлической установки и извлечения пуансона изделие будет выталкиваться пружиной автоматически.

Схема пресса

Если изготовление евродров идет в домашних условиях, то можно воспользоваться простейшим прессующим устройством. Это устройство состоит из емкости, в которую кладется смесь и поршня, который надавливает эту смесь сверху. Так происходит смесь.

В промышленности различают три вида пресса:

1. Гидравлические прессы. Производительность таких прессов составляет 1500 брикетов в час. Они работают на основе трех гидравлических поршней, которые работают с помощью насосов, подключенных к электроэнергии. Преимущества таких прессов следующие:
   • Электроэнергия тратится в меньшем количестве.
   • Нет необходимости в том, чтобы устанавливать в систему приспособления для удаления дыма.
   • Высокая производительность и моментальный запуск.
   • Высокий уровень пожаробезопасности.
2. Ударно-механический пресс. Этот аппарат представляет собой горизонтальное устройство, в которое с помощью специального шнека вводится фракция. Затем с помощью ударно-поступательного движения поршня происходит измельчение. Готовые блоки выводятся наружу. Представители этого типа слишком требовательны к сырью — сырье должен быть однофракционным, а влажность должна быть не больше 12%.
3. Шнековые прессы. Процесс работы таких прессов можно описать так: сначала в специальном бункере идет размешивание фракции при помощи ворошителя. Затем эта фракция передается в другую камеру, где она обжигается и прессуется. Из-за обжига поверхность евродров становится темной и плотной. Готовые брикеты выводятся наружу.

Прессы этого типа имеют ряд недостатков:

• Повышенное потребление электричества.
• Часто приходится заменять шнек, который занимается подачей фракции в камеру обжига.
• После прессования придется охлаждать брикет.

Как стало понятно, евродрова представляют собой отличный вариант для отопления, так как он обладает большим количеством плюсов по сравнению с минусами Евродрова можно сделать самостоятельно, но можно и купить. Также в последнее время производство брикетов становится для многих людей идеей малого бизнеса.
