Квадратная и прямоугольная нержавеющая труба: секреты коррозионностойкой стали

Классификация и виды

Бесшовные трубы по методике изготовления подразделяют на два вида: горячекатаные и холоднокатаные.

В зависимости от толщины стенок разделяют на толсто- и тонкостенные отводы.

К первым относятся изделия, у которых соотношение наружного диаметра и толщины стенок составляет 6-12,5. Данный коэффициент определяет сферу применения трубного проката.

Форма сечения труб бывает круглая, квадратная и прямоугольная.

В соответствии с видом обрабатывания, поверхности изделий могут быть:

Полированными.
Матовыми.
Шлифованными.

Разница между горячей и холодной прокаткой

Различие заключается в температурных условиях производства. Горячий способ предусматривает сильный разогрев и дальнейшую обработку заготовки при высоких температурах. Это облегчает процесс, однако не всегда дает возможность добиться точных геометрических параметров.

Холоднокатаные изделия отличаются от горячедеформированных более гладкой и чистой поверхностью, прочностью. Изделия с меньшим и профильным сечением изготовляют только холодным способом.

Трубы стальные прямоугольные ГОСТ 8645-68: сортамент и допустимые отклонения

Предельные величины погрешностей внешних размеров прямоугольных труб согласно госстандарту:

для высокоточной продукции: ±1,25 % (горячедеформированные), ±0,25 мм (холоднодеформированные и электросварные до 30 мм), ±0,3 мм (холоднодеформированные и электросварные 30-50 мм), ±0,8 % (холоднодеформированные и электросварные более 50 мм);
для продукции со стандартными показателями точности: соответственно, ±1,5 %, ±0,3 мм, ±0,4 мм, ±0,8 %.

Максимальные значения вогнутости/выпуклости сторон (мм):

для бесшовных горячедеформируемых: 0,5 (норм. точность) и 0,75 (выс. точность) для прямоугольного проката со сторонами ≤ 50 мм; 0,8 и 1 (50-70); 1,2 и 1,5 (70-100); 1,5 и 2 (≥100);
для электросварных и холоднодеформируемых: 0,5 (трубы ?50 мм; 0,5 и 0,75 (50-70 мм); 0,8 и 1 (?70).

Предельные погрешности толщины стенок:

±10 % – для сварных труб всех классов точности;
±12,5 % – для холодно- и горячекатаного трубопроката любой точности со стенками ?3,5 мм; 10 и 12,5 % для труб со стенками >3,5 мм.

Допустимый угол скручивания – не более 2°/1 м готового проката. Данный параметр может устанавливаться индивидуальным соглашением с потребителем.

Кроме того, ГОСТ 8645-68 исключает возможность отклонения любого угла прямоугольной трубы более чем на 1,5° от прямого, а также устанавливает предельный порог кривизны на 1 м проката на уровне не более 2 мм.

Где купить

Надежней и дешевле покупать товар у производителей напрямую. Среди наиболее известных и зарекомендовавших себя компаний выделяются:

ТМК  – Трубная Металлургическая Компания, лидирующая в стране по объему производимой продукции.
ОМК – Объединенная Металлургическая компания, специализирующаяся на изготовлении труб большого сечения.
ЧТПЗ – объединение металлургических заводов. Производит все виды бесшовной трубной продукции, в т. ч. нержавеющей.
Синарский трубный завод, поставляющий трубный прокат из самых популярных марок.

Данные предприятия реализуют свою продукцию как напрямую, так и через своих дилеров. Приобретение товара здесь гарантирует получение качественного продукта в соответствии с заявленными характеристиками.

Краткий обзор самых востребованных видов

Почти 70 процентов нержавеющей продукции приходится на бесшовный трубопрокат, изготовленный из сплава марки 10Х17Н13М2Т. Входящие в его состав никель, титан, хром, молибден обеспечивают прокату антикоррозионные свойства, пластичность и прочность. Изделия из этой марки востребованы в медицинских учреждениях, на предприятиях химической и пищевой промышленности.

Трубы из сплава 12Х18Н10Т отличаются своим противостоянием ржавчине и прочностью. Их используют для транспортировки питьевой и технической воды, как снаружи, так и внутри помещений.

Для работы в агрессивных средах применяют изделия 06ХН28МДТ. Они востребованы на металлургических комбинатах и нефтехимических заводах.

Разновидности изделий из нержавеющей стали

Основная классификация нержавеющих труб выполняется по их форме, согласно которой все конструкции делятся на три категории:

круглые стальные трубы;

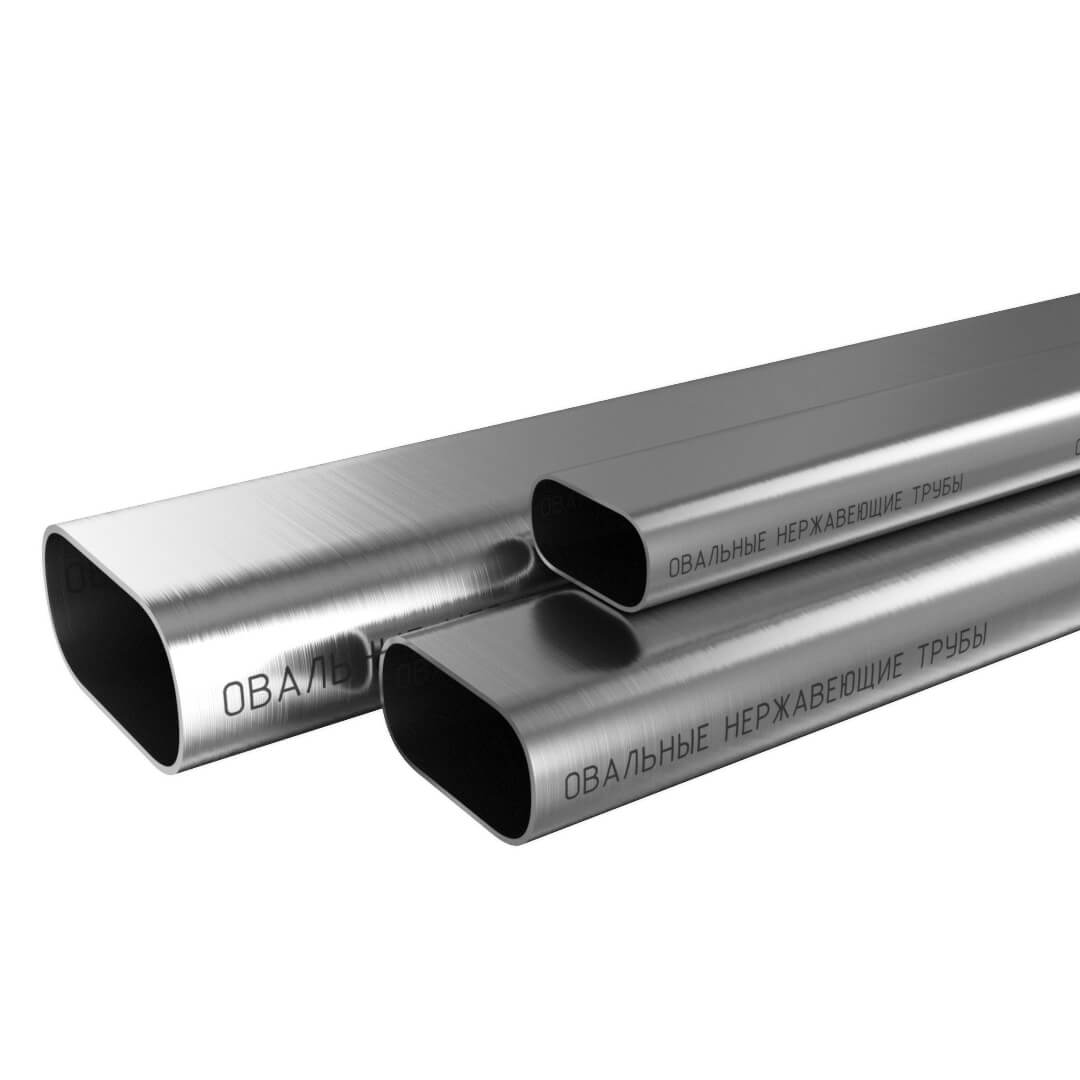

овальные стальные трубы;
профильные стальные трубы – квадратные и прямоугольные.

В зависимости от технологии изготовления, изделия бывают:

сварными;
бесшовными;
холоднотянутыми;
горячекатаными;
теплодеформированными.

Также трубы из нержавеющей стали классифицируются по типу поверхности, которая бывает матовой и зеркальной. Изделия производятся из высоколегированных марок стали, отличающейся содержанием большого количества хрома в составе, за счет которого достигается устойчивость металла к коррозии и окислительным процессам под воздействием химически агрессивных веществ.

Длительный срок службы и отличные эксплуатационные качества трубок из нержавейки сделали их востребованными в большинстве областей строительства и промышленных сферах, среди которых:

Бесшовные круглые трубы

автомобилестроение;
химическая отрасль;
приборостроительная сфера;
пищевая и медицинская промышленность;
мебельное производство;
топливная промышленность;
сантехническая сфера.

Изделия из нержавеющей стали в бытовой эксплуатации чаще всего применяются для обустройства систем водоснабжения (холодного и горячего) и отопительных коммуникаций (радиаторное отопление и теплый пол). Также они широко используются в качестве дымоходов.

Трубы круглого сечения бесшовные

Труба нержавеющая бесшовная может производиться по холоднотянутой либо горячедеформированной технологи. От способа изготовления зависят габаритные характеристики конструкции. Сортамент изделий предполагает следующие типоразмеры:

диаметр 16-53 – толщина стенки 2-5 мм;
диаметр от 53 до 73 – толщина 4.5-10 мм;
диаметр от 84 до 80 – толщина 11-15 мм;
диаметр от 140 до 219 – толщина 28-32 мм.

Труба нержавеющая бесшовная, произведенная по горячедеформированной технологии, имеет мерную длину от 3 до 9 метров. Согласно положениям ГОСТ, размеры бесшовных изделий могут иметь отклонение от мерной длины не более 50 см.

Сортамент и размеры холоднотянутых труб несколько отличается, они имеют мерную длину 4-7 метров, диаметр от 15 до 275 мм, и толщину стенки от 2 до 22 мм. По согласованию с заказчиком может производиться труба стальная по немерной длине – от 0.75 до 16 м.

Вес, которым обладает труба нержавеющая бесшовная, можно рассчитать по формуле: (ВД-ТС)*ТС*0.025, в которой:

ВД – внешний диаметр;
ТС – толщина стенки;
0.25 – удельный вес 1 см3 материала (г).

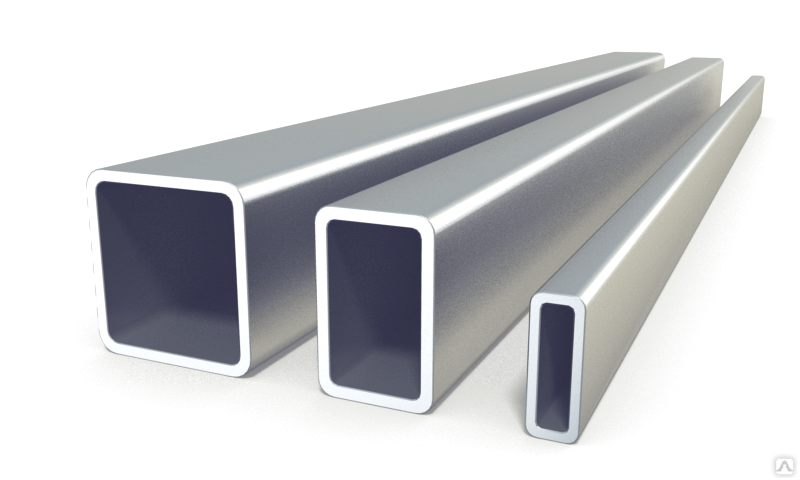

Квадратные и прямоугольные профили из нержавейки

В качестве примера приводим таблицу веса погонного метра наиболее востребованных типоразмеров круглых профилей:

диаметр 16 мм (толщина стенки 2 мм) – вес 0.669 кг;
∅ 20 (2.5) – 1,093 кг;
∅ 25 (3) – 1.648 кг;
∅ 30 (4) – 2.588 кг;
∅ 38 (5) – 4.121 кг;
∅ 45 (5) – 4.996 кг;
∅ 60 (5) – 6.878 кг.

Вес изделий большого диаметра (диаметры стальных труб от 76 мм) превышает 10 кг на погонный метр. Срок службы нержавеющих конструкций, используемых в сфере водоснабжения и для монтажа отопительных коммуникаций, превышает 100 лет.

Профильные нержавеющие трубы

Сортамент и типоразмеры профильных изделий определяются следующими нормативными документами:

ГОСТ №8639 – для квадратных;
ГОСТ №8642 – для овальных;
ГОСТ №8645 – прямоугольных профилей.

Размеры квадратного профиля варьируются в диапазоне 10-180 мм (наружное сечение), толщина их стенок может составлять 1-14 мм. Труба стальная овальной формы может иметь сечение от 3*6 до 32*92 мм (замеры производятся по самым широким точкам) и толщину стенки от 0.6 до 2.5 мм. Прямоугольные профили имеют размеры от 10*15 до 100*230 мм, толщина стенок 1-20 мм.

Максимальная длина профильных изделий зависит от технологии из изготовления:

горячедеформированные изделия – от 1.5 до 9 м;
холоднокатаный стальной профиль – от 1.5 до 11 м;
сварные профили – от 1.5 до 10 м.

Разновидности профильных изделий широко востребованы в строительной сфере, где они используются для монтажа несущих сооружений – каркасов, арок, ферм и колонн. Однако нормативы СНиП не допускают применение сварных профилей при обустройстве ответственных конструкций.

Также профильные трубы востребованы при производстве мебели и в автомобилестроении, в сфере водоснабжения такие изделия не используются.

Труба Круглая Нержавеющая

Наименование	Марка	Размер мм.	Длина м.	Количество на складе
Нержавеющая труба круглая	AISI 201 матовая	18х1.5мм — 76.1х1.5мм	6м	5,5
Нержавеющая труба круглая	AISI 201 зеркальная	8х1мм — 76.1х1.5мм	6м	4,6
Нержавеющая труба круглая	AISI 304 матовая	6х1мм — 508х3мм	6м	6,5
Нержавеющая труба круглая	AISI 304 шлифованная	10х1мм-88.9х2мм	6м	4,9
Нержавеющая труба круглая	AISI 304 зеркальная	8х1мм — 104х2мм	6м	9,8
Нержавеющая труба круглая	AISI 304L	17.2х2мм — 408х4мм	6м	3,89
Нержавеющая труба круглая	AISI 316L матовая	10х1.5 мм — 219.1х3мм	6м	8,9
Нержавеющая труба круглая	AISI 316L зеркальная	16х1.5мм — 60.3х1.6мм	6м	3
Нержавеющая труба круглая	AISI 316Ti	18х2.5мм — 76.1х1.6мм	6м	4,3
Нержавеющая труба круглая	AISI 321	6х1мм — 530х12мм	4-7м	12,6
Нержавеющая труба круглая	AISI 430 мат/шлиф/ зер	16х1.5мм — 42.4х2мм	6м	3,5
Нержавеющая труба круглая	AISI 904L	57х3.5мм — 159х6мм	4-7м	8,6
Нержавеющая труба круглая	03Х17Н14М3	12х1мм — 273х11мм	6м	9,7
Нержавеющая труба круглая	06ХН28МДТ	15х2мм — 159х6мм	2-6м	10,3
Нержавеющая труба круглая	08Х17Н13М2Т	14х2мм — 530х9мм	6м	10,5
Нержавеющая труба круглая	08Х18Н10	6х1мм — 630х10мм	6м	13,5
Нержавеющая труба круглая	08Х22Н6Т	10х1мм — 89х5мм	2-6м	7,5
Нержавеющая труба круглая	10Х17Н13М2Т	2.5х0.5мм — 530х12мм	2 -6м	14,5
Нержавеющая труба круглая	10Х23Н18	45х5мм — 262х16мм	6м	8,96
Нержавеющая труба круглая	12Х18Н10Т	2.01мм — 630х10мм	2-6м	15,9
Нержавеющая труба круглая	20Х23Н18	28х4мм — 273х11мм	2-6м	14,6
Труба нержавеющая круглая	AISI 304	10х1мм-88.9х2мм	6м	3,4

Труба Круглая Нержавеющая

Для выполнения многих видов работ труба круглая нержавеющая представляет собой необходимое изделие. В продаже имеются матовые, зеркальные и шлифованные модели, выбор в пользу той или иной зависит от конкретной ситуации. Длина трубы обычно начинается от метра. Имеющийся труба круглая нержавеющая сортамент позволяет выбрать материалы с разной толщиной и другими характеристиками.

Особенности изготовления

Производственный процесс позволяет получить то качество, которым славится труба круглая нержавеющая, купить её можно по привлекательной цене. Труба Круглая Нержавеющая. Различных марок и размеров. Резка в размер. Доставка в день обращения. Гарантия Качества.Для расчета стоимости используется цена за метр и общая длина изделия. Изготовление осуществляется путем прессования или прокатки круглых заготовок. Используемая для производства нержавейка отличается высокими показателями кислотостойкости и жаропрочности.

Для производства используется труба круглая нержавеющая гост 9940-81 и гост 9941-81, регулирующие весь процесс изготовления и требования к получаемой продукции. Сортамент нержавеющих труб круглого сечения включает в себя широкий выбор товаров, которые различаются по типу поверхности, диаметру, толщине стенки и длине. Бесшовная делает изделия более надежными и долговечными, при отсутствии швов трубы круглые нержавеющей стали становятся значительно устойчивей к механическому воздействию.

Характеристика материала

Электросварные трубы имеют в составе повышенное количество углерода, что приводит к более высокой прочности. Изделия устойчивы к закаливанию и не намагничиваются, оставаясь нейтральными к подобным видам воздействия. Отмечается высокая устойчивость к коррозийным процессам, что благоприятно влияет на увеличение максимального срока службы.

Достоинством изделия является то, что оно может эксплуатироваться без потери качества в достаточно суровых условиях. Это позволяет применять трубы для изготовления узлов и агрегатов, которые подвергаются постоянной нагрузке. Нержавеющие трубы круглого сечения могут использоваться при следующих температурных режимах:- до 800 градусов по Цельсию в нейтральной среде;- до 350 — в агрессивной среде (чаще всего это растворы фосфорной, азотной, уксусной и других видов кислот, щелочи, соли и т.п.).

Сфера применения

Превосходные качества материала позволяют использовать трубы нержавеющие москва во множестве областей. Изделия незаменимы на ответственных участках трубопроводов, в различных конструкциях промышленного и строительного назначения. Без данного продукта не может обойтись ни одна область машиностроения. На труба нержавеющая круглая цена при этом остаётся в приемлемых пределах, что делает её приобретение достаточно доступным.

Труба Нержавеющая
Труба 06ХН28МДТ

pkf-bmk.ru

Труба нержавеющая круглая AISI 304

У нас в наличии и под заказ есть продукция из стали различных типов – пищевых, конструкционных и других марок. К ним относится труба нержавеющая aisi 201. Она легирована хромом, никелем, имеет добавку марганца, относится к аустенитной группе. Продукция эксплуатируется химической, пищевой, авиакосмической, автомобильной и другими отраслями промышленности.

Если же вам требуется повышенная стойкость к температурам, химии и прочим внешним воздействиям, рекомендована труба нержавеющая aisi 316, купить которую можно по самым выгодным ценам. Со всем ассортиментом нержавеющих труб можно познакомиться здесь: https://rdmetall.ru/prokat-nerzhaveuschiy/truba-nerzhaveyuschaya/.

Также реализуется изготовленная из стали aisi 304 труба нержавеющая, купить которую вы можете в любых объёмах. Она может применяться в декоративных целях. Поверхность в этом случае может быть матовой, или зеркальной. Выпускаются образцы с хромированием.

Профильная нержавейка

Нержавеющая профильная труба ГОСТ 8642-68 является разновидностью сортового металлопроката.

Профильное трубное изделие различается по методу производства, это следующие варианты:

электросварные;
бесшовные;
горячекатаные;
холоднокатаные.

Дальнейшее деление данных изделий происходит по вариантам обработки, это:

матовый сортамент;
шлифованные виды;
изделия с зеркальной поверхностью.

Основное применение профильной продукции – это сфера строительства. Этот трубопрокат полый внутри, но имеет четыре ребра жесткости. Такое устройство профильных вариантов наделяет данные изделия высокой упругостью.

Показатели на изгиб, на скручивание в данной ситуации совсем не уступают характеристикам аналогичного по размерам металлического бруска. И при этом следует отметить в разы сниженную материалоемкость и массу трубы. Исходя из этих фактов, выгода использования таких материалов очевидна.

Профильная труба используется при строительстве каркасов, перегородок, и при оформлении декоративных сооружений. Эти долговечные изделия не создают проблем при сварных работах. Так же им не требуется дополнительное защитное и декоративное покрытие.

Прекрасный внешний вид продукции этого ряда ставит ее на приоритетные места при выборе варианта для архитектурного дизайна и оформления.

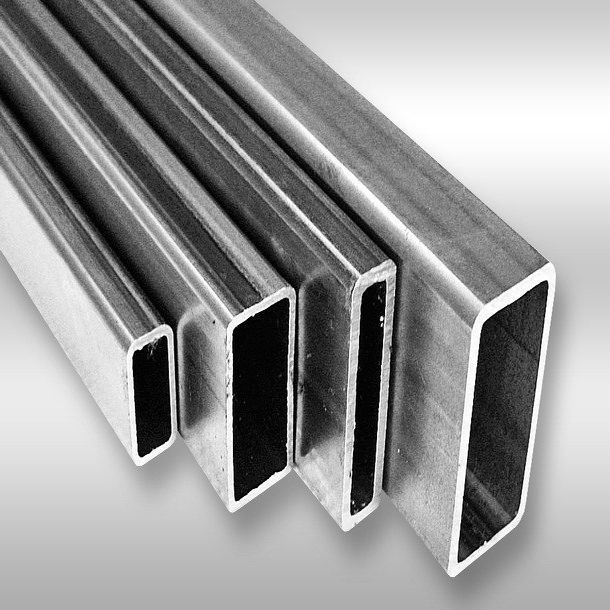

Трубы нержавеющие прямоугольные

Методы производства профильных изделий из нержавейки ничем принципиально не отличаются от изготовления трубной продукции из коррозионно-нестойких сталей. Поскольку нержавеющие трубы известны своей дороговизной и почти не используются при возведении массивных несущих конструкций, то к их прочности предъявляют более низкие требования (прочитайте: «Какие бывают нержавеющие квадратные трубы – производство и их использование»).

По этой причине сырьем для прямоугольных нержавеющих профилированных труб чаще всего является сварная трубная продукция. Ее производят при помощи недорогой технологии — HF-сварки, основанной на действии индукционных токов.

Что касается сортамента прямоугольных труб из нержавейки, то тут имеется важная особенность. Дело в том, что не существует стандарта на изделия из коррозионно-стойкой стали.

Имеются только отдельные стандарты на сырье, из которого их формируют:

ГОСТ 11068-81 – на электросварную нержавеющую трубу;
ГОСТ 9940-81 – на трубную горячедеформированную бесшовную продукцию;
ГОСТ 9941-81 – на трубу холоднодеформированную бесшовную.

Этими ГОСТами пользуются, но в сортаменте профильных труб, указанном в них, приведен диаметр. Таким образом, в нормативной документации имеется огромный пробел и при продаже нержавеющих прямоугольных труб продавцы часто указывают стандарт, согласно которому производят сырье для них.

Но не все так плохо, поскольку изготавливаемые отечественными производителями изделия нержавеющие прямоугольные имеют сортимент согласно ГОСТ 6845-68, аналогично, как и как прямоугольные трубы, выпускаемые из коррозионно-нестойких видов стали.

Имеется специальная таблица сортамента труб прямоугольных стальных, но при этом нужно помнить о том, что нержавейка отличается большей плотностью и у нее удельный вес одного погонного метра будет немного выше. Обычно каждая известная компания-производитель размещает на своем официальном сайте полный сортимент собственной продукции.

Если принято решение приобрести трубные изделия, изготовленные на небольшом полукустарном производстве, нужно знать, что их не следует применять в качестве элементов для постройки несущей конструкции. Дело в том, что они практически всегда после вальцевания не подвергаются термообработке и в итоге в трубах остается внутренние напряжение, заметно понижающее прочность продукции.

ГОСТы и ТУ на трубный прокат

Производимый сортамент, размеры, характеристики и применение трубного проката регламентируется государственными стандартами (ГОСТ) и техническими условиями (ТУ).

Для электросварных труб

ГОСТ 3262-75 — Трубы стальные водогазопроводные.
ГОСТ 10704-91 — Трубы стальные электросварные прямошовные. Сортамент
ГОСТ 10705-80 — Трубы стальные электросварные. Технические условия
ГОСТ 10706-76 — Трубы стальные электросварные прямошовные. Технические требования
ГОСТ 20295-85 — Трубы стальные сварные для магистральных газонефтепроводов

Для бесшовных труб

ГОСТ 8731-74 — Трубы стальные бесшовные горячедеформированные. Технические требования
ГОСТ 8732-78 — Трубы стальные бесшовные горячедеформированные. Сортамент
ГОСТ 8733-74 — Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования
ГОСТ 8734-75 — Трубы стальные бесшовные холоднодеформированные. Сортамент
ТУ 14-3-460-2009 — Трубы стальные бесшовные для паровых котлов и трубопроводов. Технические условия
ТУ 14-3Р-55-2001 — Трубы стальные бесшовные для паровых котлов и трубопроводов. Технические условия
ГОСТ 9940-81 — Трубы бесшовные горячедеформированные из корозионно-стойкой стали. Технические условия
ГОСТ 9941-81 — Трубы бесшовные холодно- и тепло- деформированные из корозионно-стойкой стали. Технические условия
ГОСТ 9567-75 — Трубы стальные прецизионные. Сортамент

Для профильных труб

ГОСТ 8639-82 — Трубы стальные квадратные. Сортамент
ГОСТ 8645-68 — Трубы стальные прямоугольные. Сортамент
ГОСТ 13663-86 — Трубы стальные профильные. Технические требования
ГОСТ 30245-2003 — Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций. Технические условия
ТУ 14-105-737-2004 — Трубы стальные электросварные прямошовные круглого и профильного сечения. Технические условия

Виды бесшовных труб из стали марки 12Х18Н10Т

Под требования ГОСТа 9941-81 попадают не только трубы 12Х18Н10Т, но и бесшовные трубные изделия, изготавливаемые методами холодного и теплого деформирования из других марок нержавеющих сталей общего назначения. Согласно положениям указанного ГОСТа, сортамент таких труб составляют изделия, наружный диаметр которых находится в интервале 5–273 мм, а стенки имеют толщину от двух десятых до двадцати двух мм. Требования ГОСТа 9941-81 касаются не только геометрических параметров бесшовных труб из нержавейки, но и технических характеристик таких изделий.

Допускаемая длина нержавеющих труб, передаваемых на склад или потребителям, которая также оговаривается ГОСТом, определяется их наружным диаметром и толщиной стенки.

Требования к длине нержавеющих труб

В стандартном исполнении данный параметр может находиться в интервале 4–7 м, но ГОСТ 9941-81 также допускает, что трубы бесшовного типа из нержавеющей стали могут отпускаться потребителям в следующих вариантах длины.

Трубы, толщина стенок которых не превышает полмиллиметра, имеют немерную длину. При этом минимальная длина таких труб не может быть меньше 0,75 м, а максимальная не должна превышать наибольшее стандартное значение.
Трубные изделия с толщиной стенки, находящейся в интервале 0,5–1 мм, делают немерной длины, величина которой не выходит за пределы 1 метра и максимального стандартного значения.
Трубы, толщина стенок которых более 1 мм, имеют немерную длину, величина которой находится в интервале 1,5–12,5 м.
Выпускают также нержавеющие трубы мерной длины, минимальное значение которой не выходит за пределы длин немерных изделий, а максимальное – за границы наибольшей длины, оговоренной ГОСТом. Для трубопроката, длина которого соответствует этой категории, максимальное предельное отклонение данного параметра не должно превышать 15 мм. Нормативный документ допускает, что длина мерных труб может быть больше оговоренных стандартом параметров, но для производства таких изделий необходима предварительная договоренность между производителем и потребителем.
Есть трубы с длиной, которая кратна мерной, при этом наименьшее значение такой кратности, в соответствии с положениями ГОСТа 9941-81, составляет 300 мм. При производстве такого трубопроката на каждую сторону разреза допускается оставлять припуск, величина которого не должна превышать 5 мм. Кроме того, стандарт оговаривает величину предельного отклонения от полной длины таких изделий, которое не должно превышать +15 мм.
При наличии у потребителя необходимости в нержавеющих трубах, длина которых превышает 12,5 м, ГОСТ допускает возможность их изготовления, но это также необходимо предварительно согласовать с производителем.
Трубные изделия, наружный диаметр которых не превышает 25 мм, по договоренности заказчика такой продукции и ее производителя могут выпускаться с длиной, доходящей до 16 м.

Труба нержавеющая котловая КВД 57х4 длиной 6,5 метра

ГОСТ 9941-81 классифицирует трубы 12Х18Н10Т и изделия, выполненные из других марок сталей, не только по вариантам их длины и другим геометрическим параметрам, но и по степени их точности. Так, трубы бесшовного типа из нержавеющих стальных сплавов могут соответствовать обычной, высокой и повышенной точности.

С геометрическими параметрами бесшовных трубных изделий связаны величины предельных отклонений толщины их стенок, а также наружного диаметра. ГОСТ 9941-81 также регламентирует и величину допустимой кривизны трубопроката бесшовной категории, которая, если ее замерять на отрезке трубы длиной 1 метр, не может превышать:

1 мм – для труб любого диаметра, толщина стенок которых составляет полмиллиметра и более;
2 мм – для труб с толщиной стенок менее полумиллиметра и наружным диаметром, превышающим 15 мм.

Визуальный осмотр поверхности труб является одним из этапов контроля качества

Для нержавеющих бесшовных труб с наружным диаметром менее 15 мм, толщина стенок которых не превышает полмиллиметра, такой параметр, как величина допустимой кривизны, в стандарте не оговаривается. Единственное требование заключается в том, что на их поверхности не должно быть резких перегибов.

Концы бесшовных труб, согласно ГОСТу 9941-81, должны быть обрезаны строго под углом 90°, а после выполнения такой обрезки их следует зачистить от заусенцев. При зачистке на поверхности труб могут сформироваться шероховатость и фаска, наличие которых допускается стандартом. Потребитель труб, толщина стенки которых превышает 5 мм, при необходимости может указать, что на их обрезанных концах должна быть специально выполнена фаска под сварку.

Требования ГОСТа 9940-81

Нержавеющий стальной сплав марки 12Х18Н10Т также используется для производства бесшовных труб в соответствии с ГОСТом 9940-81. По данному нормативному документу, бесшовные трубные изделия изготавливаются методом горячего деформирования, для чего используются нержавеющие стали общего назначения.

Бесшовные трубы, которые производятся по ГОСТу 9940-81, могут иметь диаметры, находящиеся в интервале 57–325 мм, и толщину стенок 3,5–32 мм. Стандартная длина таких труб, которые могут соответствовать обычной и высокой степени точности, может составлять от 3 до 8,5 метров. Положениями ГОСТа 9940-81 также оговариваются остальные геометрические параметры труб данной категории, физико-механические свойства материала, из которого они изготовлены, предельно допустимые отклонения кривизны поверхности изделий, их наружного диаметра и толщины стенок.

Допустимые отклонения геометрических размеров труб зависят от точности изготовления

По требованиям к химическому составу материала изготовления бесшовных нержавеющих труб ГОСТ 9940-81 мало чем отличается от положений предыдущего нормативного документа. Определить массу труб можно по той же методике, которая представлена выше.

Государственным стандартом под номером 9940-81 предусматривается, что бесшовные трубы, изготовленные из нержавейки, в зависимости от пожеланий заказчика могут подвергаться или не подвергаться термической обработке, соответствовать дополнительным требованиям по своей устойчивости к межкристаллитной коррозии. Кроме того, потребители труб данного типа могут дополнительно оговаривать с их производителем методы испытаний таких изделий, которые проводятся по методикам, оговоренным положениями ГОСТа 9941-81.

Нержавеющая бесшовная труба г/д используется чаще всего для транспортировки различного вида жидкостей и газов

Значимым отличием ГОСТа 9940-81 от стандарта под номером 9941-81 является то, что его требованиями не предусмотрена обязательная термическая обработка бесшовных нержавеющих труб. Объясняется это тем, что трубы, соответствующие данному стандарту, как уже говорилось выше, производятся методом горячего деформирования, а это уже предполагает, что материал их изготовления был подвергнут значительному термическому воздействию. Последнее необходимо для облегчения пластической деформации материала изготовления труб и одновременно придает ему требуемые физико-механические свойства.

Следует отметить, что различия в характеристиках бесшовных нержавеющих труб, произведенных по ГОСТам 9940-81 и 9941-81, как раз и объясняются разными технологиями изготовления. Так, бесшовные трубы из нержавейки, полученные методом горячего деформирования, отличаются хорошей пластичностью и гибкостью, но обладают меньшей прочностью и устойчивостью к механическим воздействиям, чем холодно- и теплодеформированные. Например, можно сравнить следующие параметры труб из нержавеющего стального сплава марки 12Х18Н10Т, произведенных по ГОСТам 9940-81 и 9941-81:

Сравнение нержавеющих труб, произведенных по различным технологиям

За счет повышенной прочности бесшовные нержавеющие трубы, изготовленные методами холодного и теплого деформирования, вне зависимости от своих геометрических параметров, должны выдерживать номинальную нагрузку, предусмотренную требованиями нормативного документа. Именно этим объясняется, что труборокат данной категории может производиться с меньшими величинами наружного диаметра и толщины стенок, чем изделия, изготавливаемые по ГОСТу 9940-81. Так, если сравнивать холодно- и теплодеформированные трубы с горячекатаными изделиями одного наружного диаметра (273 мм), изготовленными из нержавеющей стали марки 12Х18Н10Т, то первые допускается производить с толщиной стенки 3–14 мм, тогда как для вторых этот параметр должен составлять 11–20 мм. При этом пределы текучести таких изделий, поскольку изготовлены они из стали одной марки, полностью совпадают и составляют 22кгс/мм2 (216 МПа).

Особенности монтажа труб и их соединений

При заводской поставке торцы нержавеющих труб должны плотно закрываться заглушками, снятие которых производится непосредственно перед монтажом. При работе с деталями их необходимо оберегать от ударов и царапин. Приспособления, переносные козлы оборудуют деревянными прокладками.

На опоры и подвески из обычной стали под нержавеющие трубы подкладывают прокладки из коррозионностойкой стали.

Монтаж соединений сваркой, как правило, осуществляется вольфрамовым электродом, а сама сварка выполняется в среде инертного газа. Наиболее эффективным способом качественного соединения отводов из нержавейки, является плазменная сварка. Перед сварочными работами торцы труб обрабатывают, снимают фаску.

В домашних условиях, где не всегда возможно применение сварки, используют фланцевые или резьбовые фитинговые соединения.

Виды соединения труб из нержавейки

При прокладке трубопровода с применением нержавеющих отводов возможно использование следующих видов соединений:

Сварные.
С помощью фланцев.
Резьбовые.
Фитинговые.
Опрессовка.

Какую трубу считать малой — средней -большой?

Даже в серьезных источниках мне приходилось наблюдать фразы типа: «Берем любую трубу среднего диаметра и…», но какой этот средний диаметр никто не указывает.

Чтобы разобраться, стоит сначала понять на какой диаметр нужно ориентироваться: он может быть внутренним и внешним. Первый важен при расчете транспортировочной способности воды или газа, а второй для определения возможности выдерживать механические нагрузки.

Внешние диаметры:

От 426 мм считается большим;
102-246 называют средним;
5-102 классифицируется, как маленький.

Что касается внутреннего диаметра, то лучше заглянуть в специальную таблицу(см. выше).
