Регулятор тока для сварочного аппарата своими руками

Стабилизатор на 12 В

Для автолюбителей можно сделать регулятор напряжения 12 вольт своими руками. Это устройство актуально для светодиодов работающих в автомобилях. Их нельзя питать напрямую от сети, потому что возникающие перепады напряжения выведут их из строя. Для этого применяют драйверы.

Схема простого регулятора напряжения своими руками изготавливается достаточно быстро. Первым делом нужно сделать плату, на которую будет собираться печатный монтаж.

Необходимо приобрести микросхему LW 317, и совместить его с сопротивлением. Понадобится LED лента, которую нужно соединить со вторым разъемом. От него следует вывести проводник на «минус» БП. Третью ножку микросхемы коммутируют с плюсом блок питания.

Устройство и принцип работы

Классическая конструкция представлена сочетанием нескольких устройств, которые и обеспечивают контроль показателей тока. Основными блоками можно назвать:

1. диоды;
2. понижающий трансформатор;
3. охлаждающую систему, которая зачастую представлена вентилятором;
4. приборы для измерения показателя тока;
5. регуляторы различного типа.

Устройство сварочного выпрямителя позволяет с высокой точностью проводить регулировку показателей тока. В отличие от конструкции трансформатора оно может не только увеличивать силу тока, но и делать показатель постоянным, за счет чего и обеспечивается высокая устойчивость дуги.

Устройство сварочного выпрямителя

Принцип работы сварочного выпрямителя имеет следующие особенности:

1. Входящий ток изначально подается на первичную обмотку встроенного трансформатора понижающего типа.
2. За счет электромагнитной индукции происходит процесс понижения значения напряжения и повышения силы тока на вторичной обмотке. Схема современного сварочного выпрямителя определяет максимальное значение напряжения при холостом ходу 48В.
3. Создаваемое напряжение подается на установленные диоды. Новые модели изготавливаются при применении диодов на кремневой основе. Устанавливаются они в качестве полупроводника, который обеспечивает ход тока только в одну сторону. Именно за счет диодов обеспечивается постоянное напряжение, так как они устраняют колебание при реверсном ходе электричества.
4. Стоит учитывать, что на момент работы диоды существенно нагреваются. Именно поэтому все модели сварочных выпрямителей имеют систему охлаждения, которая в большинстве случаев представлена вентиляторами. При активном применении устройства постоянный обдув воздухом позволяет снизить температуру применяемых полупроводников. Некоторые модели снабжаются датчиком, который фиксирует перегрев системы.
5. Устанавливаются датчики, контролирующие напряжение. Они работают совместно с автоматом и могут отключить устройство в автоматическом режиме при высоком значении напряжения.
6. Регулятор устанавливается для того, чтобы можно было выбирать напряжение в зависимости от толщины свариваемого металла.

Создать выпрямитель сварочного аппарата своими руками достаточно сложно, так как для этого нужно владеть определенными навыками работы с электротехникой. Промышленные варианты исполнения обладают высокой точностью работы и надежностью, что определят их высокую популярность.

К особенностям устанавливаемых устройств регулировки отнесем нижеприведенные моменты:

1. В большинстве случаев регулировка ступенчатая. Она представлена секционным подключением обмотки.
2. При ступенчатой регулировке имеет значение шаг. Для управления секционным подключением обмотки устанавливается рычаг.
3. Большинство моделей для использования сильных токов имеют конструкцию, которая предусматривает отсекание части обмотки. За счет этого ток подается по короткой схеме.

Приведенная выше настройка достаточно грубая. Встречаются модели с тонкой настройкой, которая основана на применении метода дроссельного насыщения: устанавливается устройство между двумя кремневыми диодами и понижающим трансформатором. Дроссель – конструкция, представленная сочетанием нескольких катушек, через которые во время работы оборудования также подается ток. За счет переключения позиции регулятора изменяется и длина пути обмотки.

Большинство моделей имеет большую рукоятку на корпусе, за счет движения которой приводится в движение винтовой вал со вторичной обмоткой трансформатора. За счет изменения ее положения также регулируется протяженность пути, который преодолевает ток. Однако подобная настройка также характеризуется низкой точностью.

Схема сварочного выпрямителя

Практически все сварочные выпрямители имеют блок управления в виде сочетания различных рычагов и выключателей. За счет изменения их положения проводится регулировка характеристик подаваемого тока.

Положение наконечника горелки относительно сопла

Нако­неч­ник сва­роч­ной горел­ки может быть углуб­лён в сопло, немно­го тор­чать из соп­ла или быть вро­вень с соплом. Чаще все­го при свар­ке листо­во­го метал­ла с защит­ным газом, кон­чик нако­неч­ни­ка дол­жен рас­по­ла­гать­ся вро­вень с кра­ем отвер­стия соп­ла. При свар­ке точ­ка­ми нако­неч­ник горел­ки дол­жен быть углуб­лён.

• Рас­сто­я­ние меж­ду кон­чи­ком кон­такт­но­го нако­неч­ни­ка и кра­ем соп­ла может быть раз­ным. Соп­ла и нако­неч­ни­ки быва­ют раз­ных раз­ме­ров и могут по-раз­но­му рас­по­ла­гать­ся отно­си­тель­но друг дру­га. В зави­си­мо­сти от устрой­ства сва­роч­ной горел­ки, сопло может жёст­ко уста­нав­ли­вать­ся, либо может регу­ли­ро­вать­ся и уста­нав­ли­вать­ся по-раз­но­му, делая нако­неч­ник углуб­лён­ным внут­ри соп­ла, вро­вень с соплом, либо высту­па­ю­щим из соп­ла.
• Обыч­но, при свар­ке листо­вой ста­ли с защит­ным газом (угле­кис­ло­той или сме­ся­ми), кон­чик нако­неч­ни­ка горел­ки дол­жен быть вро­вень с кра­ем отвер­стия соп­ла.
• При исполь­зо­ва­нии про­во­ло­ки с флю­сом (она тре­бу­ет боль­ше­го нагре­ва для акти­ва­ции флю­са) нуж­но выдер­жи­вать более длин­ный вылет про­во­ло­ки. Поэто­му, что­бы рас­сто­я­ние соп­ла от зоны свар­ки не было слиш­ком боль­шим, нако­неч­ник дол­жен быть утоп­лен внутрь соп­ла. Нако­неч­ник дол­жен быть немно­го утоп­лен и при свар­ке с боль­шим напря­же­ни­ем, когда вылет про­во­ло­ки дол­жен быть боль­ше. Так­же, нако­неч­ник горел­ки может быть углуб­лён, если нуж­но варить точ­ка­ми и корот­ки­ми стеж­ка­ми, когда сопло может упи­рать­ся в сва­ри­ва­е­мый металл.
• Исполь­зо­ва­ние непра­виль­но­го нако­неч­ни­ка или соп­ла может быть при­чи­ной избы­точ­ных брызг, про­жи­га насквозь, короб­ле­ния и недо­ста­точ­но­го про­ник­но­ве­ния.

Перед началом работы

Когда ПА подготовлен к работе согласно инструкции, нелишне потратить время на уточнение режимов настройки. В помощь предлагаем таблицу в качестве ориентира. Составление аналога с индивидуальными свойствами ПА поможет в определении лучших режимов и уточнении возможности техники.

Собственная таблица сварочного тока для полуавтомата имеет тенденцию к разрастанию с новым материалом, условий сварки. Уточнение на бумаге для памяти положения переключателя не повредит.

Выбирается рекомендуемое напряжение. Манипулированием с силой тока и скоростью подачи присадки подбираем оптимум при уменьшении тока и максимуме подачи. Затем при росте ампеража. Вольтаж меняется через 0,5 А. Подробная таблица станет личной инструкцией скоростной настройки.

Ориентировочная таблица: сварочный ток (скорость подачи проволоки), взаимозависимость компонентов процесса:

Влияние величины напряжения на качество шва

Выпуклый шов с достаточным проплавом без пористости, наплывов и подрезов выйдет только при сбалансированности основного компонента – напряжения с сопутствующими.

Низкие настройки дают зауженный высокий шов с малым проникновением вглубь. Высокие – уплощённый с расползанием и глубоким кратером ванны. Завышение напряжения негативно влияет на формирование шва: не удаётся создать валик достаточного объёма при глубине расплава на грани прожига.

На фото сверху:

• теплотворность напряжения оптимальна;
• недостаточна;
• избыточна.

Что представляет собой сварочный выпрямитель. Схема и разновидности

16.02.2019

Назначение выпрямляющего оборудования – преобразование переменного тока питающей сети в постоянный определенной силы. Для сварочных работ главным показателем является ампераж. Сварочные выпрямители, по сути, усовершенствованные трансформаторы. Они не только способны генерировать ток определенных характеристик, но и выпрямлять его.

Это главное их отличие от аппаратов с переменным преобразователем. Устройства дополнительно оснащают полупроводниковыми фильтрами, конденсаторами, сглаживающими импульсный постоянный ток, делая его равномерным. Выпрямляющее оборудование лучше трансформаторов с точки зрения технологии сварки. Металл меньше разбрызгивается, стабильно поддерживается дуга.

Что такое сварочный выпрямитель

Оборудование представляет собой преобразовательный блок с вольтамперной регулировкой. У сварочного выпрямителя на выходе два провода с клеммами: плюс и минус. При подключении одной из них к электроду, а другой к металлу возникает высокотемпературная электрическая дуга, образующая ванну расплава.

Сварочные выпрямители разделяют по уровню сложности, дополнительным функциям. Но принцип устройства у всех одинаковый: помимо трансформатора, создающего необходимое напряжение, в схему включают полупроводники, пропускающие только положительную часть синусоиды переменного тока.

Применение сварочных выпрямителей

Аппараты применяют при сварке на низких и высоких токах, прямой и обратной полярности.

Силовые параметры регулируют по толщине металла, учитывают температуру пластичности обрабатываемого сплава.

К устройствам подключают:

• держатели с угольными плавкими электродами или вольфрамовыми тугоплавкими;
• подающие насадки полуавтоматов и автоматов.

Разновидности сварочных выпрямителей

Токогенерирующие сварочные преобразователи различают по конструкции и способу регулировки силовых параметров.

Виды выпрямителей:

• регулируемые трансформатором;
• с дросселем – индукционной катушкой, сдерживающей резкие скачки напряжения;
• с регулирующими тиристорами, меняющими напряжение тока;
• с транзисторами – полупроводниками, сглаживающими скачки импульсного тока;
• инвертор – преобразователи с частотным повышением тока и регулятором его силы.

Классификация выпрямителей по возможностям регулировки вольт-амперных характеристик (несколько слов об особенностях каждого из аппаратов):

1. Трехфазные для ручной электродуговой сварки. Громоздкие модели трансформатором. Преобразователь работает с большими энергетическими потерями, возможности ограничены мощностью трансформатора металлическим или магнитным шунтом – дополнительным сопротивлением.
2. Автоматы и полуавтоматы. Силовой поток регулируется магнитным полем. Реостатная вторичная обмотка позволяет менять число витков — это принцип вольт-амперной регулировки. Для импульсной регулировки установлен осциллограф. Ток сначала выпрямляется, затем трансформируется в переменный высокой чистоты.
3. Дроссельные трехфазные выпрямители для дуговой и аргоновой сварки. Они оснащены дополнительным сердечником с обмоткой, выполняющим роль накопителя заряда, подаваемого на выпрямляющий конденсатор.

Преимущества и недостатки

Устройства отличаются большой мощностью при небольшом размере. Самые компактные – инверторы. Эти генерирующие устройства принято выделять в отдельную группу. В них трансформатор занимает не больше 1/5 объема.

Основное отличие других сварочных выпрямителей от трансформаторов – способность генерировать постоянный ток вместо переменного. С этой способностью связаны основные достоинства выпрямителей:

• когда на плавящийся электрод подается однополярный заряд, он быстрее разгорается;
• снижаются энергопотери – КПД трансформатора намного ниже;
• горение дуги стабилизируется;
• при равномерном плавлении стержня в ванне расплава возникает меньше брызг, снижается травматизм, риск случайных возгораний;
• шов удобнее контролировать, он получается ровный;
• расширяются возможности сварки;
• расход присадочных материалов уменьшается, при большом объеме работ экономия ощутима.

Наряду с достоинствами у большинства выпрямителей есть недостатки:

• потери мощности все же есть;
• при «просадке» напряжения сети они хуже работают;
• способны выйти из строя даже при коротких замыканиях в электроснабжающей сети;
• многие модели боятся влажности, запыленности.

Применение тиристорной и симисторной схемы

После создания мощных тиристоров и симисторов их стали использовать в регуляторах силы выходного тока в сварочных аппаратах. Они могут устанавливаться в первичной обмотке трансформатора или во вторичной. Суть их работы заключается в следующем.

На управляющий контакт тиристора со схемы регулятора поступает сигнал, открывающий полупроводник. Длительность сигнала может изменяться в больших пределах, от 0 до длительности полупериода тока протекающего через тиристор.

Управляющий сигнал синхронизирован с регулируемым током. Изменение длительности сигнала вызывает обрезание начала каждого полупериода синусоиды сварочного тока

Увеличивается скважность, в результате средний ток уменьшается. Трансформаторы очень чувствительны к такому управлению

Такой регулятор имеет существенный недостаток. Время нулевых значений увеличивается, что приводит к неравномерности дуги и ее несанкционированному гашению.

Для уменьшения негативного эффекта дополнительно приходится вводить дроссели, которые вызывают фазовый сдвиг между током и напряжением. В современных аппаратах данный метод практически не используются.

Как правильно выставлять сварочный ток

Всех приветствую. Продолжаем разбирать наш сварочный дневник, и сегодня хочу обсудить такую важную тему для новичков в сварке, а как правильно выставлять сварочный ток? Потому что это один из самых главных слагаемых получения нормального провара соединяемых деталей. Начну с плохих новостей. Многие из наших бытовых сварочных инверторов выдают меньше сварочного тока, чем это заявлено в инструкции, к сожалению это так. Так что поставив крутилку тока 100 ампер, по факту там будет меньше. Из этого следует простой вывод – не нужно ориентироваться при выставлении тока на таблицы и регулятор ( крутилку!) вашего аппарата.

Посмотрите товары для изобретателей. Ссылка на магазин.

Так что же делать? Как выставлять сварочный ток, тем более когда опыта маловато? Будем добиваться этого методом научного тыка! Предположим, что вам нужно сварить две железки, и у вас имеются электроды определенного диаметра. Первым делом нам понадобиться ненужная тренировочная железяка такой же толщины, что и свариваемая. Сначала выставим на аппарате заведомо маленький ток – пусть условно возьмем 30 – 40 ампер, и попробуем на тренировочной железке поварить. Электрод липнет и плохо варит, шов не получается.

Добавляем за раз по 10 ампер и пробуем верить швы, пока ток не будет слишком сильным и не начнутся прожеги, естественно все это делаем на тренировочной железяке. Не забываем смотреть нужную полярность ваших электродов, она указана на пачке.

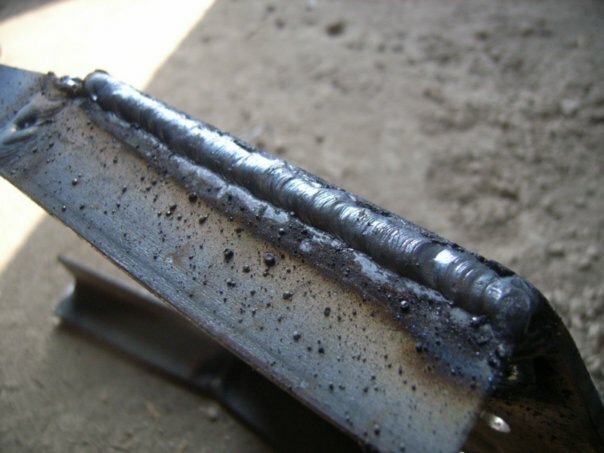

Когда будете наваривать швы на тренировочной железяке, то не варите их рядом друг с другом – наоборот каждый следующий шов нужно делать подальше от предыдущего, потому что металл рядом со швом сильно разогревается и можем получить неадекватный вывод.

Электроника для самоделок вкитайском магазине.

Как только начались сильные прожеги на большом токе, смело убавляйте также по 10 ампер, и вы теперь быстро подберете как раз нужный ток, и чтобы электрод не лип и не было сильных прожегов. Тут и должен начать получаться нормальный шов.

Ребята, только так методом самостоятельного подбора можно выставить оптимальный сварочный ток для ваших целей. Хочу привести в пример прикольное видео с ютуб канала MastakSvarka, где человек выставляет сварочный ток по таблице и что из этого выходит. Источник

Балластный реостат

Балластный реостат – устройство, которое используется для регулировки уровня тока при выполнении сварочных работ. Его устройство представляет собой набор нескольких элементов сопротивления. Они выполнены из специальной проволоки из константана. Это позволяет добиться максимального омического сопротивления. В сварочную цепь данный агрегат подключается с помощью специальных рубильников.

Балластный реостат

Его подключение следует выполнять последовательно в цепь, при этом регулировка уровня сопротивления выполняется путем включения и отключения рабочих секций. Сварочные работы при подключенном реостате можно выполнять с силой тока с шагом 5-10А.

Устройство

Устройство балластного реостата довольно таки простое: он состоит из рабочих секций, помещенных в корпус аппарата. На каждой секции установлен рубильник сопротивления, с помощью которого можно включать и выключать секции. Также в устройство входят клеммы для подключения к сварочной цепи.

Каждая секция представляет собой ленту из специального металла, для чего обычно используют проволоку из константана или нихрома. Также большинство аппаратов оборудованы блоком включения, позволяющего регулировать сварочный диапазон на необходимом уровне.

Все элементы управления, в том числе блок включения и тумблеры, обычно расположены на одной панели аппарата.

Следует отметить, что большинство современных моделей реостата оборудованы кулерной системой для охлаждения устройства, представленной встраиваемыми вентиляторами. Такая система помогает избегать перегрева при длительной работе устройства. Это позволяет работать при больших токах без необходимости подключения дополнительного реостата.

Следует отметить, что при перегрузе этому аппарату свойствен значительный нагрев, который возникает при силе тока в 225 А. Поэтому рекомендуется, во избежание конфузов и возникновения неисправностей, включать в цепь два реостата.

Назначение

Назначение балластного реостата довольно простое, но выполнение сварочных работ без его функции в некоторых случаях невозможно. Этот аппарат необходим для регуляции силы тока в необходимом диапазоне с помощью тумблеров и компенсации постоянной составляющей. Такой эффект возникает в тех случаях, когда сварочные работы выполняются от трансформатора.

Эффективность и стоимость реостата зависит от количества секций, с помощью каждой из которых можно определенным способом регулировать уровень сопротивления. Рубильник позволяет механическим способом разорвать цепь.

На сегодняшний день следует выделить линейку наиболее популярных типов реостатов под названием РБ. Маркировка каждого аппарата указывает на диапазон силы тока, в пределах которого можно выполнять сварочные работы.

Балластный реостат РБ-306

РБ-306 – следующее поколение из известной линейки реостатов. Данный вид призван стать решением проблем, которые часто возникают при использовании РБ-302. Среди них можно выделить частые поломки резисторов и перегрев самого аппарата. При разработке новой модели все недостатки предыдущего устройства были исправлены.

Новый корпус был разработан с увеличенным количеством отверстий, предназначенных для ускоренного охлаждения. Проволока секций изготовлена из фехрали.

Усовершенствованная схема расположения рабочих элементов позволяет быстро и беспроблемно проверять и заменять их.

Балластный реостат РБ-306

Для эффективного использования реостата следует придерживаться определенных правил, среди которых следует выделить соблюдение климатических условий, чистоты рабочей зоны, а также постоянную диагностику аппарата на исправность. Это лучше делать в специальных сервисных лабораториях.

Основная классификация

Для соединения металлов разработано множество видов оборудования, которое отличается не только конструкцией, но и методом сварки. Сварочные аппараты могут быть следующих типов.

1. Трансформаторы. С помощью данного типа агрегата переменное напряжение сети преобразуется в переменное, но с характеристиками, подходящими для сварки.
2. Выпрямители. Агрегаты являются преобразователями переменного тока в постоянный, благодаря чему сварочная дуга становится более устойчивой, а сварочный шов – более качественным.
3. Инверторы. Сварочный инвертор преобразует переменный ток в постоянный, после чего постоянный преобразуется в переменный высокочастотный, а на выходе снова выпрямляется, поскольку сварочная дуга на постоянном токе, как уже говорилось, более устойчива.
4. Полуавтоматы бывают как трансформаторные, так и инверторные. На агрегатах вместо электродов используется специальная проволока, а сварка происходит в среде защитных газов. Аппараты способны варить как в режиме непрерывного горения дуги, так и в импульсном режиме. Такой способностью обладает инверторно-импульсный агрегат.
5. Сварочные генераторы. Это комбинация сварочного аппарата (трансформаторного или инверторного) с генератором. Последний может иметь бензиновый либо дизельный двигатель. Данные устройства используются в местах, где отсутствует электроснабжение.

На сварочных аппаратах можно увидеть следующую аббревиатуру, относящуюся к токам, с которыми они работают:

• AC (англ. alternating current) – данными буквами обозначается переменный ток;
• DC (англ. direct current) – маркировка постоянного тока.

Методы сварки обозначаются следующими аббревиатурами.

1. ММА (Manual Metal Arc) переводится как “ручная электродуговая сварка” (РДС). Это традиционный и самый распространенный способ соединения металлических изделий. В качестве присадки с аппаратами используются штучные электроды, имеющие защитное покрытие (обмазку).
2. MAG (Metal Active Gas) – способ сварки, при котором происходит обдув дуги активным газом (обычно используется углекислота СО₂). Данный способ применяется на полуавтоматах, использующих в качестве присадки электродную проволоку.
3. MIG (Metal Inert Gas). При данном способе сварки используются инертные газы, такие как аргон, гелий и др. Метод MIG также используется на полуавтоматических сварочниках для соединения цветных металлов и нержавеющей стали. Для сварки используется проволока из различных металлов.
4. TIG (Tungsten Inert Gas). В переводе с английского слово “Tungsten” означает “вольфрам”. Сварка происходит неплавящимся электродом в среде инертного газа. Возникновение дуги происходит между металлом и электродом из вольфрама. Присадка, в качестве которой используют металлический прут, подается непосредственно в место сварки, активно обдуваемое защитным газом.
5. PAW (Plasma Arc Welding) – это плазменная сварка. Выполняется с помощью направленного потока ионизированной плазмы.

На фото ниже ПН аппарата равняется 60%. Это значит, что через каждые 6 минут работы устройства ему нужно давать на отдых 4 минуты.

Но, как показывается практика, именно такой режим работы по умолчанию и получается у любого сварщика из-за технологических остановок (замена электрода или свариваемых деталей, перемещение в пределах рабочего места и т.д.).

Устройство пускового механизма

Пусковое устройство включает в свой состав – магнитопровод, две обмотки и клеммы. Переключатели изменяют напряжение и общее число обмоток подключаемых к выпрямителю. В первичную цепь устанавливают регулятор, собранный на основе полупроводников (тиристоров). Вторая обмотка, подключаемая к выпрямительному мосту, обеспечивает подачу двух уровней изменяемого напряжения.

Устройство пускового механизма трансформатора

Для работы пускового устройства требуется напряжение в 220 В. Ток лежит в диапазоне от 0 до 120 А, а напряжение достигает 70 В случае самостоятельного изготовления устройства, за основу принимают стержневой трансформатор, на его первой обмотке накручено 230 витков, на второй 32. Пульт управления полупроводниками монтируют над дросселем. Для охлаждения всей системы используют принудительную вентиляцию.

Устройство магнитопровода

Ключевыми деталями магнитопровода, являются пластинки или листы, произведенные из электромагнитной стали. К конструктивным деталям относят крепеж, корпус и пр. Магнитопроводы сварочных трансформаторов разделяют на стержневые и броневые. В устройствах стержневого типа все сегменты магнитной цепи обладают одинаковым сечением. В магнитопроводах броневого типа полным сечением обладает только средний стержень, на который устанавливают обмотки.

Виды магнитопроводов трансформатора

Сечения остальных участков магнитной цепи почти в два раза меньше. По ним происходит замыкание магнитного потока. На участках магнитопровода имеющего Т-образную форму, каждый имеет свое сечение. При этом его размер составляет в три раза меньший размер, чем собственно сам стержень. По каждому из участков происходит замыкание третьей части потока. Пластины, входящие в пакеты покрывают специальным составом, который называют оксидной изоляцией. Принцип работы сварочного трансформатора Аппаратура для сварки работает по алгоритму:

1. Питание подается на первую обмотку. В ней генерируется магнитный поток, замыкающийся на сердечнике.
2. Затем питание направляется на вторую обмотку.
3. Магнитопровод, который собран из ферромагнитов, генерирует постоянное магнитное поле. Индуцирующий поток производит ЭДС.
4. Разность в числе витков допускает колебание тока с требуемыми для выполнения сварки параметрами. Эти же показатели учитывают при расчетах аппаратуры для сварки.

Существует связь числа витков на второй катушке и напряжением на выходе. То есть для повышения тока количество витков необходимо увеличить. Но так как, сварочный трансформатор – это понижающий тип, то число витков на второй обмотке будет ниже, чем на первой. Устройство и принцип действия сварочного трансформатора обеспечивает настройку величины тока. Этого достигают уменьшая или увеличивая пространство между катушками. Для этого в сварочном оборудовании установлены движущиеся компоненты. Расстояние между обмотками изменяет сопротивление и это дает возможность выбирать именно тот ток, который нужен для сварки.

Холостой ход

Аппаратура для сварки работает в двух режимах – рабочем и холостом. Во время сварки вторая обмотка замыкается между рабочим инструментом и деталью. Ток расплавляет кромки заготовок и в результате получается надежное соединение деталей. После того, как сварщик закончит работы, цепь прерывается и трансформатор переключается на холостой ход. ЭДС в первой обмотке появляются из-за наличия:

• магнитного потока;
• его рассеивания.

Холостой ход трансформатора

Эти силы отпочковываются от направления потока в магнитопроводе и замыкаются между катушками в воздухе. Именно эти силы и являются основой работы в холостую. Работа на холостом ходу не должна представлять опасность для рабочего — сварщика и окружающих людей. То есть оно не должно быть больше чем 46 В. Но отдельные модели сварочного оборудования, имеют большие значения, например, 60 – 70 В. В этом случае в конструкции сварочного устройства устанавливают ограничитель параметров холостого хода. Скорость его срабатывания не превышает одну секунду с момента разрыва цепи и окончания работы. В целях дополнительной защиты сварщика, корпус трансформатора необходимо заземлять.
