Импульсный паяльник: принцип работы, схема и изготовление своими руками

Расчет сопротивления нихромовой спирали

Нихромовую спираль можно найти в магазинах в виде катушки с намотанной проволокой. Эта форма очень удобная и компактная. Она является нагревательным элементом и изготавливается сплава хрома с никелем. Отсюда и название – нихром.

Две наиболее известные марки – Х20Н80 (73% никеля и 23% хрома) и Х15Н60 (60% никеля и 18% хрома). Первый называют классическим видом, а второй создали для уменьшения стоимости проволоки, здесь уменьшен состав никеля и хрома, зато увеличено количество железа.

После получения этих двух основных сплавов было получено множество модификаций, у которых имеется большая стойкость к окислению при увеличенном показателе температуры. Такие виды применимы для тех нагреваемых элементов, которые имеют взаимодействие с воздухом.

Основным свойством нихромовой проволоки является способность сопротивляться электротоку. Нихромовая спираль может применяться не только как нагревательный элемент, но также как материал для сопротивления электросхем. Для нагревателей используют спирали, которые применяются в тепловентиляторах и терморефлекторах, для электроотопления и в тенах отопительных приборов, а также в виде нагревателя для термооборудования.

Сплавы, которые получены в вакуумных печах, используются для промышленного оборудования.

Спирали из двух указанных наиболее распространенных марок отличаются от остальных тем, что при изменении температуры не слишком меняется их сопротивление. Она частенько используются для резисторов, а также различных деталей.

Нихромовую спираль можно изготовить дома. Вам понадобится лишь проволока подходящей марки. Расчет нихромовой спирали зависит от удельного сопротивления проволоки, также необходимой мощности. Рассчитывая мощность следует не упустить тот наибольший ток, при котором температура нихромовой спирали достигнет нужного показателя.

Для расчета силы тока и температуры давно придуманы справочники, но это еще не всё. Обязательно должны быть учтены условия, при которых эксплуатируется нагреватель. Если нагреватель опустить в воду, то теплоотдача увеличится и ток можно увеличить вполовину расчетного. Если нагреватель закрытый, то отвод тепла будет уменьшаться, при этом ток нужно будет уменьшить на величину до 50%.

Немаловажное значение имеет спиральный шаг: витки, расположенные близко друг к другу способствуют большему нагреву, если шаг большой, то остывание происходит быстрее. Все справочные значения приведены для нагревателей горизонтального типа, при изменении угла показания изменятся

Применяя школьные знания, зная значение мощности и напряжения, находим и силу тока, а затем, применяя известный всем закон Ома, с легкостью находим сопротивление.

Длина спирали зависит от диаметра проволоки и удельного сопротивления, поэтому формула будет следующая: L=(Rπd2)4ρ, где L – длина; R – сопротивление; d – диаметр проволоки; π – 3,14; ρ – удельное сопротивление материала (нихром).

Можно просто использовать табличное значение линейного сопротивления, а также поправки по температуре.

Тогда расчет будет другим: L=R/ρld, где ρld – сопротивление проволоки длиной 1 метр и диаметром d.

Для геометрического расчета спирали из нихрома, а именно количества витков, нам понадобится формула N=L/(π(D+d/2)), при этом длина одного витка равна π(D+d/2).

Конечно, фактически никто не занимается навивкой проволоки вручную. Намного проще пойти в магазин и купить нужную спираль со всеми необходимыми характеристиками.

ПОДХОДЯЩИЕ ТОВАРЫ

Газовая горелка паяльник INTERTOOL GB-0021, с пьезоподжигом 2 отзыва
Купить

116 грн

Код 29455

в магазине
Паяльная станция YIHUA 852 3 отзыва
Купить

1595 грн

Код 29162

в магазине
Припой в тубке Cynel LC60-1.00/F 190°С 1мм 1 отзыв
Купить

32 грн

Код 1201

в магазине
Припой Cynel Sn60Pb40 1mm 100g (ПОС-60Ф) 1 отзыв
Купить

165 грн

Код 1123

в магазине
Паяльник пистолет ZD-723N 40W (евровилка) 1 отзыв
Купить

179 грн

Код 15364

в магазине
Паяльник пистолет ZD-80 30/130W 3 отзыва
Купить

179 грн

Код 725

в магазине
Газовая горелка паяльник GB-0020 Intertool 2 отзыва
Купить

119 грн

Код 21612

в магазине
Паяльная станция YIHUA 8858-i, термовоздушная, портативная, с дисплеем 2 отзыва
Купить

1388 грн

Код 30457

в наличии
Паяльная станция YIHUA 853AAA (с преднагревателем) 1 отзыв
Купить

4900 грн

Код 29548

под заказ
Паяльная станция YIHUA 853D (с блоком питания и USB) 1 отзыв
Купить

3100 грн

Код 29545

под заказ
Инфракрасная паяльная станция YIHUA 1000B 1 отзыв
Купить

15000 грн

Код 28836

под заказ
Паяльник пистолет ZD-80 30/130W (евровилка) 3 отзыва
Купить

210 грн

Код 724

под заказ

Как сделать импульсный паяльник своими руками

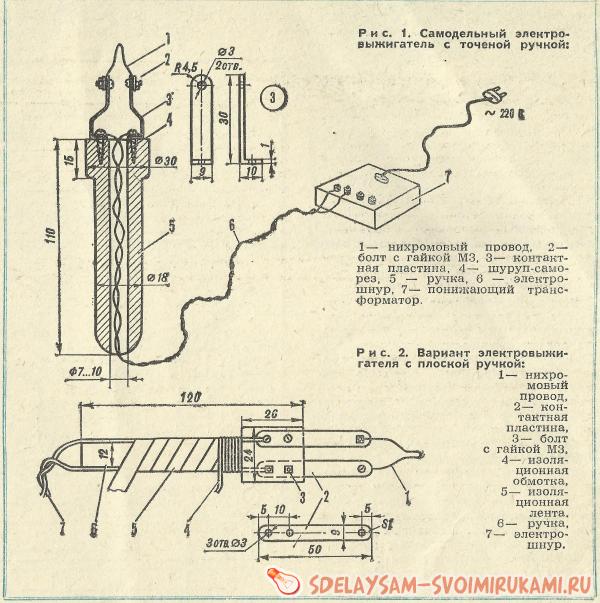

В принципе, все просто — берете понижающий трансформатор и на вторичную обмотку вешаете проволоку диаметром 1 — 2 мм. На первичной обмотке нужно установить кнопку, рассчитанную на работу с сетью 220 В. Делаете удобную ручку и крепите трансформатор. Готово!

Ниже я приведу несколько фотографий паяльников с кнопкой, чтобы была понятна их конструкция.

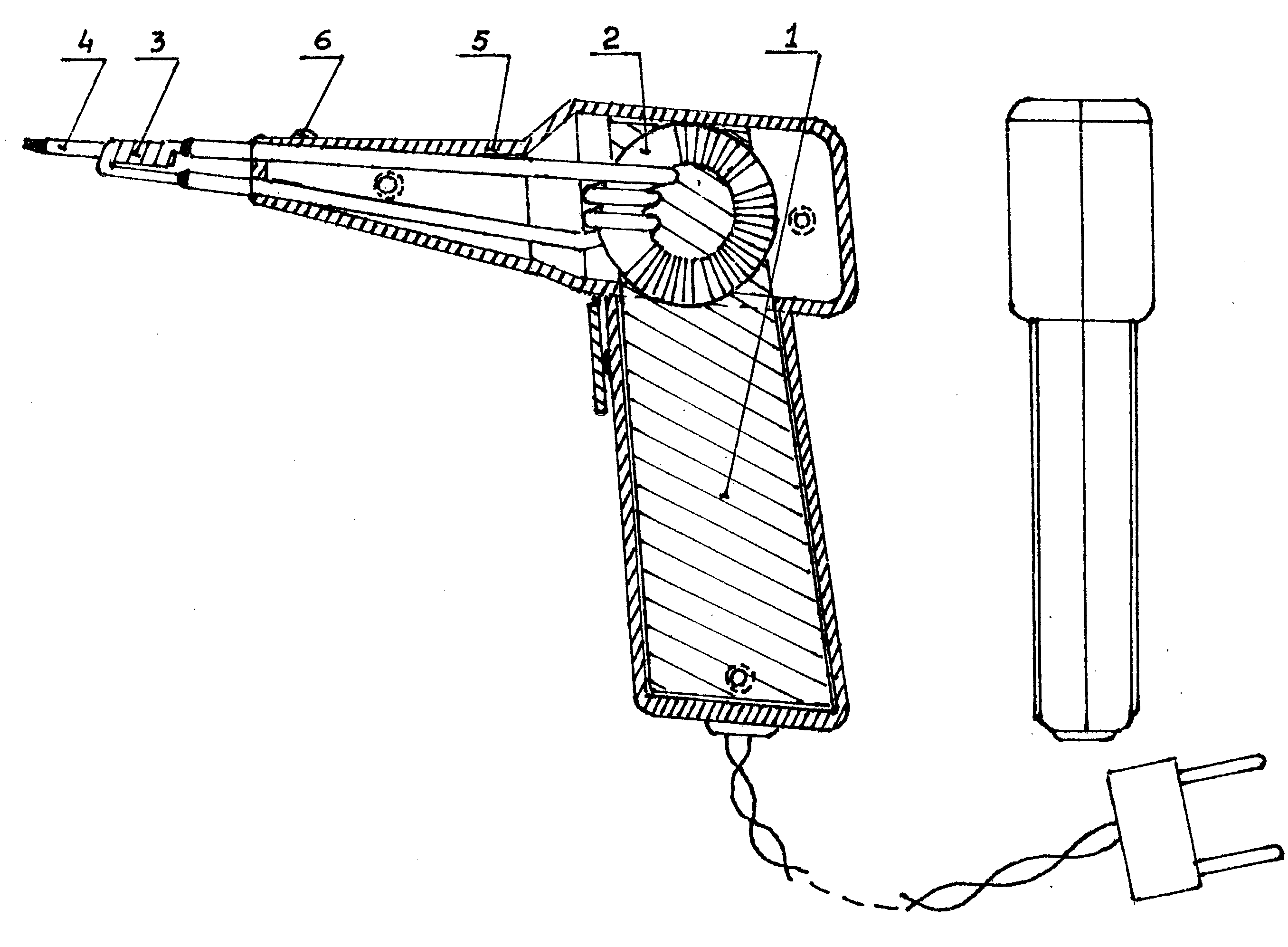

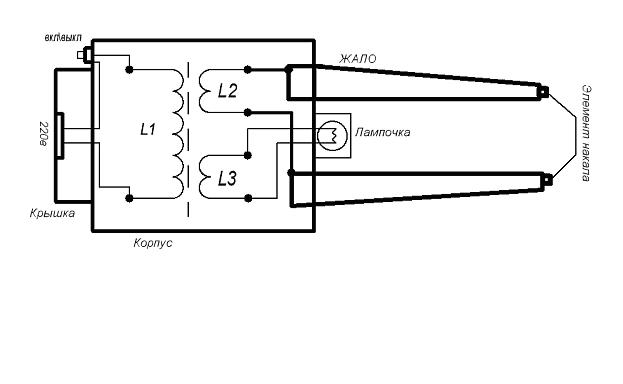

С советских времен известен паяльник «Момент», описанный в журнале «Радио» за 1978 год, № 6, стр. 41. Видео как он работает смотрите ниже.

Но не всегда нужен такой мощный паяльник. Для того чтобы собрать маломощный импульсный паяльник своими руками, необходимы:

резистор типа МЛТ с сопротивлением 8 Ом и рассеиваемой мощностью 0,5-2 Ватта;
полоска двухстороннего фольгированного текстолита 10х30 мм;
стальная проволока толщиной 0,8 мм;
медная проволока;
корпус шариковой ручки;
импульсный блок питания мощностью 12-15 Ватт и силой тока 1 Ампер.

Алгоритм действия для создания импульсного паяльника своими руками следующий:

Первоначально нужно снять лак и краску с резистора. Для этого его нужно нагреть.
Один из выводов следует обрезать при помощи надфиля или же лобзика. В открытом месте стоит просверлить отверстие диаметром 1,1 мм, достигнув внутренней полости.
Второй вывод необходимо подключить к источнику питания. Он в итоге будет крепиться к ручке.
Отверстие в корпусе резистора на конус нужно расширить, чтобы исключить контакт жала и внутренних стенок резистора. В этом место следует подсоединить второй провод к блоку питания.
Стальная проволока должна быть согнута. В месте сгиба следует сделать кольцо диаметром таким же, что и размер резистора. Последний необходимо загнуть под прямым углом.
Кольцо нужно залудить. Его необходимо надеть на резистор. После этого следует его припаять, чтобы концы стальной проволоки были направлены в ту же сторону, что и оставшийся вывод.
Плату нужно вырезать из полоски текстолита. На широкой части с двух сторон должно быть две контактные площадки. Они предназначаются для припаивания концов проволоки и вывода в корпус ручки. На узкой стороне должна быть площадка для подпайки проводов от блока питания.
Концы проволоки и вывод сопротивления должны быть припаяны к плате. С противоположной стороны необходимо присоединить провод от блока питания.
Кусочек термостойкого изолятора должен быть плотно вставлен в отверстие резистора.
Далее нужно медное жало вставить в отверстие. Его форму можно сделать совершенно произвольным.
В конце достаточно всего лишь пропустить провода через корпус ручки. В него необходимо вставить плату и подсоединить к блоку питания.

Главная > Справочник > Сварка > Импульсный паяльник своими руками

Импульсные паяльники зарекомендовали себя как удобный, экономичный и безопасный инструмент радиомонтажника. Магазины предлагают множество моделей на любой вкус и кошелек.

Самостоятельное изготовление такого устройства может быть продиктовано не столько соображениями экономии, сколько жаждой познания и тягой к самореализации домашних мастеров. В этой статье мы расскажем об устройстве и особенностях импульсного паяльника и опишем несколько способов его самостоятельного изготовления.

Обзор цен

Город	Стоимость, USD	Город	Стоимость, USD
Днепропетровск	от 24,8	СПб	от 24
Донецк	от 24,8	Минск	от 26
Краснодар	от 25,4	Москва	от 24

Как видно из таблицы, цена на этот электрический импульсный паяльник в различных городах России и стран СНГ не сильно различается, такой результат объясняется большим количеством магазинов, торгующих через интернет.

Все больше приспособлений для работы радиолюбитель изготавливают самостоятельно. Импульсный паяльник не стал исключением. Его можно изготовить своими руками.

Радиолюбители со стажем хорошо помнят отечественный импульсный паяльник мгновенного нагрева «Момент» с лампочкой у нагревательного элемента.

Эта технология не забыта и сегодня. В магазинах радиотоваров можно купить паяльный пистолет за разумные деньги. А что если бесплатно? Запросто! Собрать такое устройство можно из элементарных деталей, которые есть в мастерской любого домашнего самоделкина.

Паяльник своими руками: простые схемы сборки

Перед изготовлением паяльника своими руками следует определить, для чего конкретно он будет применяться и какие материалы имеются дома.

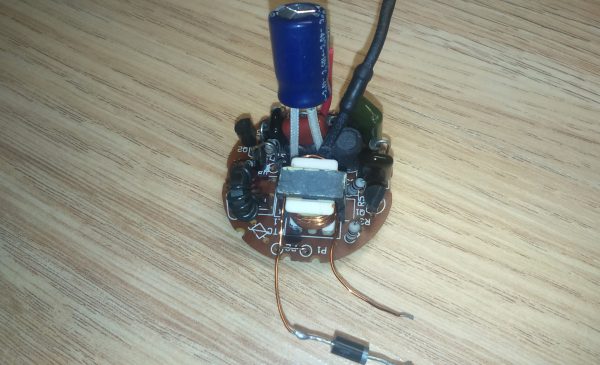

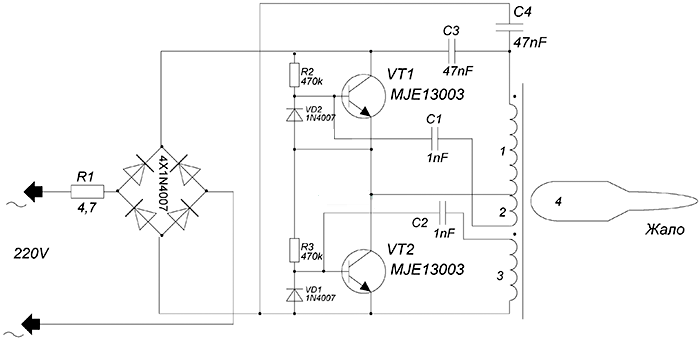

«Момент» из лампы-экономки

Составные части устройства:

Преобразователь от энергосберегающей лампы (мощность 40 Вт);
Трансформатор;
Медная проволока;
Корпус.

Характеристики преобразователя подходят для паяльника средней мощности. Безопасность устройства усиливается за счет штатного предохранителя и контроля перегрева на терморезисторе. Схема выходит очень компактной, и ее можно размещать в любом корпусе.

Трансформатор делается самостоятельно. Можно использовать ферритовое кольцо от сломанного электро-трансформатора. Первичную обмотку необходимо мотать из провода 0,5 мм, количество витков равно 100−120. А силовую делать из проволоки сечением от 3 до 3,5 кв. мм. Сделать нужно один виток. К ней крепим жало из нихромовой или медной проволки (1,5 — 2 мм). Толщина последней обмотки должна быть больше толщины жала. Далее, нужно придумать корпус устройству, сделать выключатель, и прибор готов.

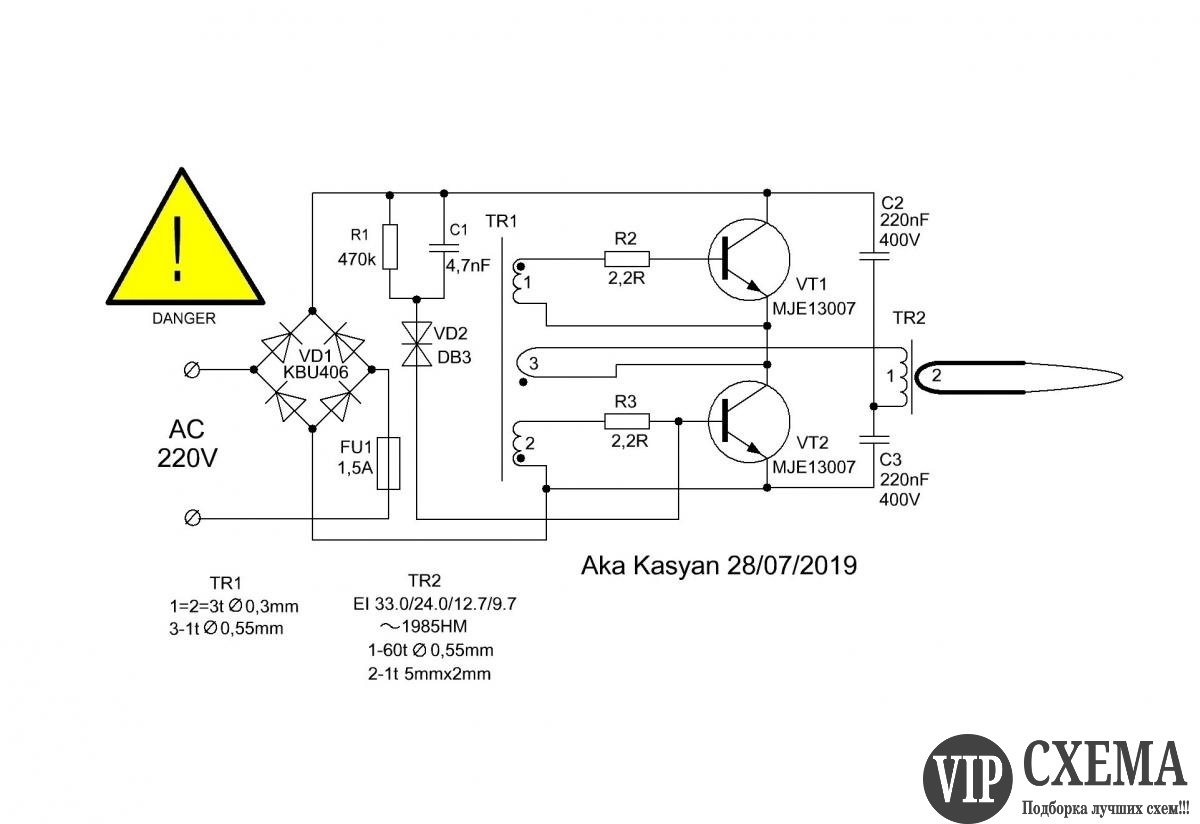

Из китайского трансформатора

Для изготовления нужен либо исправный блок питания на двенадцать вольт, либо с перегоревшей вторичной обмоткой. Вполне подойдет любое китайское устройство.

Необходимо извлечь из корпуса схему, проверить исправность деталей. Преобразователь не трогаем, т. к. потребуется лишь изменить внешний вид трансформатора. Далее, удаляем вторичную обмотку, изготавливаем новую из медной проволоки (сечение должно быть 1,5−3 кв. мм). При маленьком сечении проволоку складываем вдвое

Важно общее сечение, которое будет не меньше трех квадратов. Обмотка равна одному неполному витку

Затем, осторожно продеваем ее в корпус трансформатора, первым делом согнув, как шпильку для волос. Трансформатор припаивается к плате управления, а силовую обмотку необходимо зафиксировать диэлектрическим клеем (к примеру, холодной сваркой)

Далее, схему вставляем в корпус.

В качестве ручки может подойти деревянная, от обычного паяльника. Возможны другие варианты, учитывая компактность устройства в целом. В ручку вставляем не фиксируемый выключатель. Работа импульсного прибора основана на коротком замыкании вторичной обмотки, вследствие чего длительный нагрев способен привести к разрушению трансформатора и пожару. В связи с этим недопустим фиксированный пускатель. Далее, нужно собрать устройство полностью и установить зажимы для жала (например, вставки из контактной коробки для проводки). Такой прибор выходит очень компактным и удобным в использовании мелких работ при пайке. Благодаря сменному жалу можно изменять его внешний вид.

Эти варианты являются лишь небольшой долей среди разнообразия схем изготовления импульсных устройств.

Важно понимать принцип действия:

Прибор, преобразующий электричество в высокочастотное напряжение;
Трансформатор понижающий, рассчитанный только на высокую частоту;
Вторичная обмотка, которая образует замкнутое кольцо с петлеобразным жалом.

Импульсный паяльник — надежное и экономичное устройство, а при выполнении своими руками еще и практически бесплатное. Да и в большинстве случаев самодельный инструмент сможет собрать даже электрик-новичок, не обладая профессиональными знаниями в работе с радиотехникой.

Принцип работы устройства

Работает паяльник таким образом: при нажатии на кнопку напряжение поступает на трансформатор, где оно понижается до 0,5−2 вольт (соответственно, сильно возрастает ток) и поступает на жало, быстро разогревая его. При отпускании кнопки жало также быстро остывает, поэтому после отжатия кнопки нужно быстро отвести его от паяемой детали, иначе оно к ней припаяется.

Само собой, у импульсного паяльника есть отличия от обычного, среди них есть как плюсы, так и минусы. К достоинствам можно отнести быстрый разогрев и такое же быстрое остывание (риск получения ожога при случайном касании жала существенно снижается). Недостатков же у него, к сожалению, больше:

больший вес и размеры, отсутствие возможности точно регулировать температуру;
присутствие на жале электрического потенциала, который может повредить паяемые электронные компоненты — этот недостаток отсутствует у индукционных паяльников с изолированными жалами;
невозможность долговременной беспрерывной работы (стандартный режим работы для них — от 5 до 8 включений за 1 минуту в течение часа, затем перерыв для остывания на 20 минут).

Переделка компьютерного блока питания своими руками Своими руками

В современном компьютере единственное, что не устаревает стремительно, — это блок питания (БП). Если системный блок через некоторое время уже не представляет никакого интереса, то блок питания можно использовать отдельно как источник электричества малого напряжения.

Компьютерный БП ATX — довольно мощный и при этом благодаря импульсной схеме преобразования напряжения имеет малые габариты. Блок хорошо защищен от перегрузок и по току, и по напряжению, и от короткого замыкания (фото 1). Сложная электронная схема обеспечивает на выходе ряд стандартных для всех компьютеров напряжений: +3,3 В, +5 В, +12 В, -12 В, -5 В и дежурное 5 В. В зависимости от назначения мощности различных БП. а также их максимальные токи нагрузки различаются.

Я предлагаю использовать компьютерные блоки для питания разных устройств. Для этого необходима небольшая их доработка.

Маркировка проводов и конфигурация контактного разъёма компьютерных БП — стандартны (см. таблицы и фото).

Хороший блок питания должен выдерживать диапазон изменения входного напряжения при сохранении стабильной работы. Для 110-вольтовых моделей хороший блок питания должен «держать» от 90 до 130В, для 220В — 180 до 270.

Вывод 14: PS_0N Power Supply On (active low). Это управляющий вход. При замыкании общим проводом с СОМ блок питания включается, при размыкании — отключается.

Вывод 9: +5 VSB, Standby Voltage (max 2А) — дежурное питание +5 В присутствует даже при выключенном БП.

Так как импульсный блок питания без нагрузки включать не рекомендуется, необходимо обеспечить ему хотя бы минимальную нагрузку. Я использовал два светодиода и подключил их черезрезисторы около 1 кОм к контактам +5 В и +12 В. Они и в дальнейшем будут индикаторами наличия напряжения на этих выходах.

Кроме того, на каждой линии всех требуемых напряжений необходимо установить конденсаторные фильтры. Чем больше будет их ёмкость (от 1 000 мкФ и выше), тем лучше. Для проверки работоспособности БП нужно включить его в сеть и убедиться в наличии дежурного питания (+5 В) на выводе 9 ОС. Если оно присутствует, то можно идти дальше и проводами соединить вывод 1Д PS_0N с корпусом СОМ, благодаря чему блок питания (если он исправен) сразу запустится. Эти два провода нужно подсоединить к любому переключателю (фото 2). Таким образом и будет происходить управление включением и выключением нашего блока.

Для напряжения +5 В можно использовать ионистор любой ёмкости на напряжение 5,5 В, что благоприятно отразится на работе в любом режиме. Если необходимо напряжение 3,3 В (контакт 11 на 20-контактном разъёме) для питания, например, фотоаппарата, то для него тоже лучше использовать ионистор. Эти немногочисленные элементы нужно разместить на подходящей монтажной плате (фото 3).

Вот и всё, варианты размещения элементов и выключателя могут быть разными — в зависимости от конкретных возможностей. Так как на полной нагрузке (ток 15-20 А) в новых условиях блок питания вряд ли будет работать, то интенсивное охлаждение ему не потребуется, и для снижения шума внутренний вентилятор (на 12 В) можно питать через ограничительный резистор сопротивлением 100 Ом с рассеиваемой мощностью 1 Вт.

Таблица 1. Основной разъём питания.

№ контакта	Цепь	Цвет провода
1	+3,3 В	Оранжевый
2	+3,3 В	Оранжевый
3	СОМ	Чёрный
и	+5 В	Красный
5	СОМ	Чёрный
6	5 В	Красный
7	СОМ	Чёрный
8	PWR_OK	Серый
9	+5 В	Лиловый
10	+12 В	Жёлтый
11	+3.3 В (датчик +3.3 В)	Оранжевый (коричневый)
12	-12 В	Голубой
13	СОМ	Чёрный
14	PS ON	Зелёный
15	СОМ	Чёрный
16	СОМ	Чёрный
17	СОМ	Чёрный
18	-5 В	Белый
19	+5 В	Красный
20	+5 В	Красный

Ссылка по теме: Схема проходного выключателя и его монтаж своими руками

Компьютерный блок питания как источник электричества малого напряжения – фото

1.Общий вид блока питания, извлечённого из системного блока компьютера.

2. Установив выключателя на модернизированном блоке питания.

3. Монтажные платы для установки ёмкостных фильтров на выходах с разным напряжением.

4. Разъёмы на выходе блока питания: а — 20-контактный; 6 — 4-контактный.

Алексей Усков, Владивосток

Как при помощи подручных средств можно отмерить необходимое количество удобрения Памятка для садовода – масса… Стол из клееной древесины своими руками – фото и чертеж Как сделать рабочий стол из… Цветочный контейнер своими руками из дерева – чертеж Как сделать деревянный контейнер для… Как правильно удобрить яблони и груши – таблица Удобрение яблонь и груш Как правильно… Растворы для обработки и опрыскивания рассады своими руками Как приготовить растворы для рассады… Светильник с подставкой в гараж своими руками Удобная подсветка своими руками за… Светодиоды – подключение, виды и экономия Виды и сравнение светодиодовСовременный дизайн…

Импульсный блок и его назначение

На обоих концах трубки люминесцентной лампы имеются электроды, анод и катод. В результате подачи электропитания компоненты лампы разогреваются. После нагрева происходит выделение электронов, которые сталкиваются со ртутными молекулами. Следствием происходящего становится ультрафиолетовое излучение.

За счет наличия в трубке люминофора осуществляется конвертация люминофора в видимое свечение лампочки. Свет появляется не сразу, а спустя определенный промежуток времени после подключения к электросети. Чем более выработан светильник, тем длительнее интервал.

Работа импульсного блока питания основывается на следующих принципах:

Преобразование переменного тока из электросети в постоянный. При этом напряжение не меняется (то есть остается 220 В).
Трансформация постоянного напряжения в прямоугольные импульсы за счет работы широтного импульсного преобразователя. Частота импульсов составляет от 20 до 40 кГц.
Подача напряжения на светильник посредством дросселя.

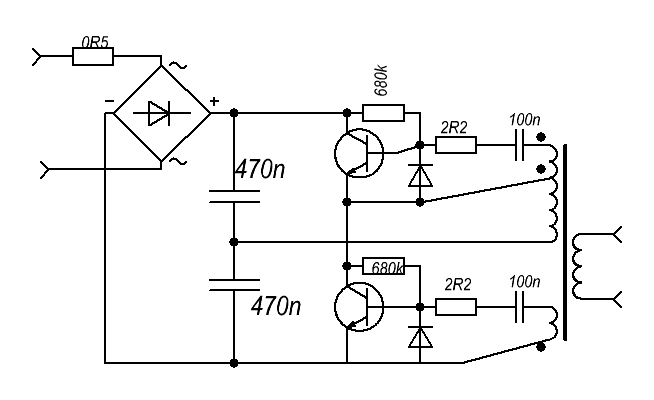

Далее представлена схема функционирования балласта люминесцентной лампочки.

Источник бесперебойного питания (ИБП) состоит из целого ряда компонентов, каждый из которых в схеме имеет свою маркировку:

R0 — выполняет ограничивающую и предохраняющую роль в блоке питания. Устройство предотвращает и стабилизирует чрезмерный ток, идущий по диодам в момент подключения.
VD1, VD2, VD3, VD4 — выступают в качестве мостов-выпрямителей.
L0, C0 — являются фильтрами передачи электрического тока и защищают от перепадов напряжения.
R1, C1, VD8 и VD2 — представляют собой цепь преобразователей, использующихся при запуске. В качестве зарядки конденсатора C1 используется первый резистор (R1). Как только конденсатор пробивает динистор (VD2), он и транзистор раскрываются, в результате чего начинается автоколебание в схеме. Далее прямоугольный импульс посылается на диодный катод (VD8). Возникает минусовой показатель, перекрывающий второй динистор.
R2, C11, C8 — облегчают начало работы преобразователей.
R7, R8 — оптимизируют закрытие транзисторов.
R6, R5 — образуют границы для электротока на транзисторах.
R4, R3 — используются в качестве предохранителей при скачках напряжения в транзисторах.
VD7 VD6 — защищают транзисторы БП от возвратного тока.
TV1 — является обратным коммуникативным трансформатором.
L5 — балластный дроссель.
C4, C6 — выступают как разделительные конденсаторы. Делят все напряжение на две части.
TV2 — трансформатор импульсного типа.
VD14, VD15 — импульсные диоды.
C9, C10 — фильтры-конденсаторы.

Только продуманный подбор отдельных элементов и правильная их установка позволит создать эффективно и надежно работающий блок питания.

Отличия лампы от импульсного блока

Схема лампы-экономки во многом напоминает строение импульсного блока питания. Именно поэтому изготовить импульсный БП несложно. Чтобы переделать устройство, понадобятся перемычка и дополнительный трансформатор, который станет выдавать импульсы. Трансформатор должен иметь выпрямитель.

Чтобы сделать БП более легким, удаляется стеклянная люминесцентная лампочка. Параметр мощности ограничивается наибольшей пропускной способностью транзисторов и размерами охлаждающих элементов. Для повышения мощности необходимо намотать дополнительную обмотку на дроссель.

Преимущества и недостатки импульсных паяльников

Преимущества

Простота конструкции позволяет даже малоопытному радиолюбителю подобрать на радиорынке необходимые детали и собрать импульсный паяльник своими руками;
Электроэнергия не тратится впустую на прогрев окружающей среды. Прибор работает только при нажатой клавише включателя;
Отложенный в сторону паяльник автоматически отключается, и жало быстро охлаждается, что исключает получение случайных ожогов;
Замена выгоревшего жала не вызывает затруднений. Достаточно отрезок медной проволоки согнуть нужным образом и вставить его в зажимы держателей.

Недостаток

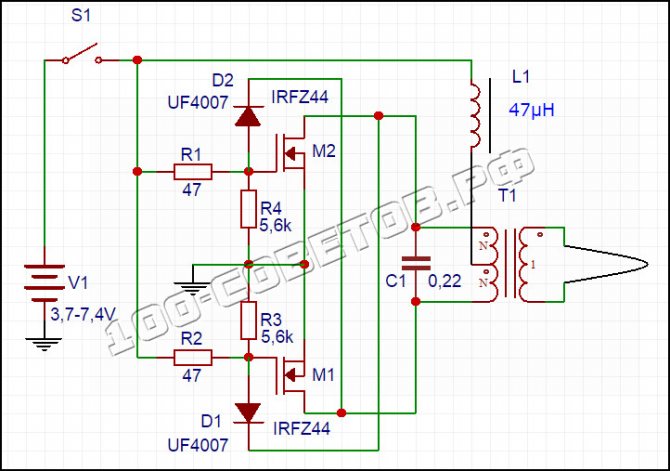

Паяльник 12 вольт

Наряду с рядом достоинств данных инструментов, самодельные импульсные паяльники обладают одним недостатком. Несмотря на компактность импульсного паяльника, его вес при долгой работе существенно влияет на усталость рук. Это создаёт определённое неудобство в процессе пайки. Нашлись умелые люди, которые стали разделять электронный блок питания и сам рабочий орган паяльника. Для этого блок подсоединяют дистанционно.

Сегодня импульсные паяльники прочно заняли своё место в сфере радиоэлектроники. Благодаря своей простоте в обращении, такой инструмент можно встретить почти в каждом хозяйстве.

Изготовление жала паяльника

Жало — самый простой, но, тем не менее, ответственный узел паяльника.

Медная проволока должна быть диаметром 1-2 миллиметра, крепить ее к токопроводным шинам следует болтовыми соединениями с шайбами. Если под рукой найдутся цанговые соединения на такой диаметр- то паяльник приобретет намного более эстетичный вид.

После нескольких пробных паек, возможно, придется изменить диаметр проволоки. Слишком тонкая будет перегреваться сама, и перегревать припаиваемые детали, слишком толстая, напротив, будет медленно прогреваться, задерживая основную работу.

Подбором толщины проволоки надо добиться разогрева жала до стабильной температуры за 5-7 секунд. Чрезмерное увеличение толщины приведет к росту потребляемой мощности и к перегреву вторичной обмотки выходного трансформатора. В ходе пробных паек нужно обязательно проверять степень ее нагрева, не допуская тления или даже воспламенения изоляции.

Как пользоваться губкой для паяльника

Для очистки жала паяльника используются специальные губки, о чем уже упоминалось выше. Часто у новичков возникает вопрос, зачем нужны эти элементы, и как ими правильно пользоваться. Имеется несколько важных правил, которые нужно знать, чтобы правильно пользоваться губками для чистки жала прибора.

Керамические жала паяльников запрещено очищать металлическими губками, так как это приведет к повреждению верхнего слоя поверхности
Специальную губку покупать вовсе не обязательно, так как ее роль может играть обычный отрезок ткани. Однако этот способ подходит для случаев, когда нужно быстро что-либо припаять. Если планируется заниматься пайком продолжительно, то для таких случаев лучше приобрести специальную губку
Вискозные губки перед использованием следует смочить в воде. Однако не нужно делать губку сильно мокрой, так как достаточно, чтобы она была влажной. Об губку вытирается жало в процессе работы. Для сухой очистки жала, вискозные губки не подходят
Медная стружка — предназначена для сухой очистки жала, но недостаток такой губки в том, что стоит она достаточно дорого, и порой даже дороже самого паяльника (в зависимости от модели)
Металлическая губка — она не предназначена специально для работы с паяльником, но это не мешает ее применять для очистки жала этого инструмента. Достоинство такой губки в том, что стоит она в 10 раз ниже, чем медная стружка, но справляется с задачей сухой очистки жала ничуть не хуже

Теперь, когда известна технология пайки паяльником, можно начинать тренироваться. Приступать к чистовой пайке можно исключительно после того, как будет достаточно практики.

Подводя итог, надо отметить, что электропаяльник может быть заменен обычной зажигалкой. Если необходимо спаять провода без паяльника, то делается это очень просто — прогреваются жилы при помощи открытого огня (зажигалкой), после чего в место их соединения нужно поместить припой, и продолжить воздействие открытого огня. Когда припой расплавится, то это повлечет за собой соединение проводников.

К работе инструментом нужно относиться со всей ответственностью, и помнить самое главное, что паяльник является электроприбором, который нельзя разбирать, если он подключен в сеть. Запрещается также оставлять инструмент, подключенный к розетке на длительное время, так как не исключается возникновение пожара. И еще один немаловажный момент — не проверяйте рукой температуру нагрева жала, ведь таким способом можно получить очень сильный ожог.

Публикации по теме

Принцип работы перфоратора пистолетного типа с фотоописанием

Как работает шуруповерт и конструкция инструмента — что надо знать при использовании

Обучаемся пользоваться клеевым пистолетом со стержнями главные моменты

Ремонтируем болгарку своими руками быстро и легко

Способ №1: Из ПЭВ резистора

Для такого паяльника вам понадобится старый резистор в керамической изоляции, который будет использоваться в качестве нагревательного элемента. Можно использовать резистор из старого электрооборудования, требуемые параметры рассчитываются по формуле: P = U2 /R,

Где P – мощность паяльника;

U – питающее напряжение;

R – омическое сопротивление резистора.

Такой самодельный паяльник рассчитан на работу от низкого напряжения в 12 или 24 В, что следует учитывать при расчете мощности устройства. Благодаря чему его можно запитать как от понижающего блока питания, так и от автомобильного аккумулятора. При необходимости, вы можете подобрать резистор и под напряжение питания сети 220 В, но в данном примере мы рассмотрим низковольтный вариант.

Помимо ПЭВ резистора для изготовления вам понадобятся кусочки текстолита, гетинакса или сухой древесины для изолирующей рукоятки, главное, чтобы они выдерживали высокие температуры. Два медных стержня различного диаметра для изготовления теплоприемника и паяльного жала. Соединительные провода или заводской блок питания на 12В. Также вам пригодятся элементы для фиксации, напильник, электролобзик, сверло, метчик, дрель.

Процесс изготовления паяльника состоит из таких этапов:

Для токоприемника выбирается медный стержень, который должен плотно входить во внутреннее отверстие резистора. От плотности будет зависеть качество теплопередачи от нагревателя к жалу паяльника.
Рис. 1: плотно входит в отверстие
Для жала подбирается медный прут или проволока меньшего диаметра. Заточите край прута для получения нужной формы, наиболее удобным для новичков считается форма плоской отвертки.
Просверлите с обеих сторон отверстия и нарежьте в них метчиком резьбу – одно под фиксирующий болт с шайбой, второе под медный наконечник.
Вставьте теплоприемник в резистор и замерьте глубину залегания, поставьте отметку на поверхности. По отметке сделайте радиальный паз при помощи напильника – в него будет вставляться стопорное кольцо, которое можно сделать из пружинки или шайбы.
На одном конце медной проволоки для жала паяльника нарежьте резьбу и вкрутите ее в теплоприемник.
Рис. 2: вкрутите в теплоприемник
Соберите всю конструкцию вместе, зафиксируйте оба медных прутка при помощи резьбовых соединений и стопорного кольца.
Зачистьте концы блока питания от изоляции, если необходимо, удалите и штекер он больше не понадобиться.
Закрепите концы медных проводов от блока питания на контактах резистора. Для этого используйте болтовое соединение, обязательно плотно зажимайте гайки, чтобы получить хороший контакт.
При помощи лобзика выпилите из старой платы рукоятку, в данном примере она будет состоять из двух половинок, между которыми расположен электрический шнур. Также в ней можно пропилить борозду под провода
Рис. 3: поместите шнур питания в рукоятку
Соберите рукоятку – закрепите половинки при помощи болтов или заклепок.

Аккумуляторный паяльник готов, его можно использовать для пайки микросхем, электрических контактов автомобильной проводки и т.д. Если под рукой нет керамического резистора, можно изготовить паяльник из нихромовой проволоки.

Устройство из шариковой ручки

Как видно на фото мини паяльников, одним из популярных вариантов является инструмент, сделанный из шариковой ручки.

Вам понадобится: шариковая ручка, резистор, провода, кусок текстолита, проволока (медная и стальная), изоляционный материал.

Последовательность шагов:

Очистите резистор, отрежьте ножку и сделайте отверстие в торце.
Нарежьте резьбу на корпусе чашечки.
Проволоку согните в кольцо.
Изготовьте плату из текстолита и припаяйте к ней провода.
Кольцо и проволоки припаяйте к резистору.
Закрепите жало в подготовленном отверстии.
Положите изоляцию;
Возьмите ручку и поместите в ее корпус плату. Устройство готово к применению.

Паяльник для труб какой фирмы лучше выбрать

Чтобы купить паяльник для полипропиленовых и других типов труб, нужно изучить рынок производителей, их опыт работы, доверие покупателей, распространенность. Нет смысла выбирать аппараты о «ноунеймов», так как, скорее всего, они выйдут из строя незадолго после приобретения. Любая компания из списка имеет большой штат сотрудников с многоступенчатым алгоритмом проверки безопасности. Поэтому их товары пользуются спросом уже много лет и продолжают набирать популярность. Список фирм, которые зарекомендовали себя выпуском качественных товаров:

Candan – турецкая компания, базирующаяся в Стамбуле, работает с 1997 года. Их руководители уверены – чтобы достичь высокого уровня, необходимо иметь одностороннюю направленность. Поэтому в их ассортименте нет ничего, кроме термических сварочных аппаратов и элементов их обслуживания.
Wester – это группа компаний «Импульс», образовавшаяся в 1995 году. Она включает производства России, Италии, США, Германии, Швейцарии и других стран Европы. Их товары пользуются большим спросом, поэтому начальство строго следит за состоянием помещений так, чтобы выдерживались круглосуточные нагрузки.
Sturm! – российская фирма пришла на рынок в 2003 году. За это время основателям удалось расширить ассортимент более чем на 1000 позиций. Они направлены на бытовые нужды для домов и придомовых участков. Приоритетом бренда является снижение себестоимости при сохранении стандартов качества.
Patriot — берет начало в 1973 году в США. Изначально бренд был рассчитан для выпуска садового оборудования, но на сегодняшний день их производство расширилось, дав возможность развитию инструментов бытового пользования.
Elitech – российская фирма, начавшая свое развитие в 2008 году. Основные производственные фабрики расположены на территории КНР и Китая. А отдельные элементы закупаются у итальянцев, японцев. Такой географический разброс подтверждает серьезные намерения инженеров по созданию хороших инструментов.
Dytron – чешский бренд, занимающий достойное место на рынке более 25 лет. За это время они вырвались в лидеры по оборудованию для монтажа и соединению труб из различных материалов.
Nowatech — с 1997 года базируется в Польше, где проектирует и реализует товары для сварки полимерных трубопроводов. Для удобства своих клиентов они сделали возможным брать оборудование для ознакомления в аренду. А по любым неполадкам проконсультируют их технологи.
