Зарубежные аналоги стали марки 20Х :

Зарубежные аналоги материала 20Х . Указаны как точные, так и ближайшие аналоги.

США	Германия	Япония	Англия	Евросоюз	Болгария	Венгрия	Польша
—	DIN,WNr	JIS	BS	EN	BDS	MSZ	PN
3310H	1.5752	SNC815	13NiCr14	655H13	12Ch2N4A	12H2N4A	16420
5117	20Cr4	SCr420	207	20Cr4	20Ch	BC2	20H
5120	20CrS4	SCr420H
5120H
G51170
G51200
H51200

Физические свойства стали 20

Температура испытания, °С	20	100	200	300	400	500	600	700	800	900
Модуль нормальной упругости, Е, ГПа	212	208	203	197	189	177	163	140
Модуль упругости при сдвиге кручением G, ГПа	78	77	76	73	69	66	59
Плотность, pn, кг/см3	7859	7834	7803	7770	7736	7699	7659	7917	7624	7600
Коэффициент теплопроводности λ, Вт/(м ·°С)		51	49	44	43	39	36	32	26	26
Уд. электросопротивление, R,  (p, НОм · м)		219	292	381	487	601	758	925	1094	1135
Коэффициент линейного расширения, а, (10-6 1/°С)	12,3	13,1	13,8	14,3	14,8	15,1	15,2
Удельная теплоемкость, С, Дж/(кг · °С)	486	498	514	533	555	584	636	703	703	695

Так же в нашем каталоге приведены описания и характеристики других марок сталей, применяемых при производстве приводных цепей и редукторов.

Как расшифровать марку стали

Сталь, чугун и сплавы цветных металлов подлежат обязательной маркировке. В мире существует более 1,5 тысяч различных видов сталей и сплавов из них.

Легированные стали, в отличие от нелегированных, имеют несколько иное обозначение, поскольку в них присутствуют элементы, специально вводимые в определённых количествах для обеспечения требуемых физических или механических свойств. К примеру:

• хром (Cr) повышает твёрдость и прочность
• никель (Ni) обеспечивает коррозионную стойкость и увеличивает прокаливаемость
• кобальт (Co) повышает жаропрочность и увеличивает сопротивление удару
• ниобий (Nb) помогает улучшить кислостойкость и уменьшает коррозию в сварных конструкциях.

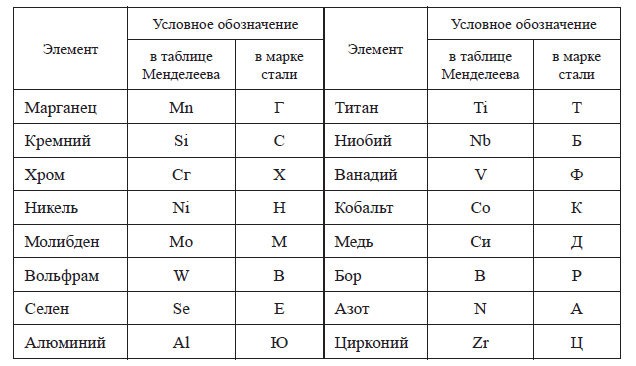

Именно поэтому в названия легированных сталей принято включать химические элементы, присутствующие в составе, и их содержание в процентах. Химические элементы в таких марках сталей обозначаются русскими буквами, приведёнными в таблице.

Х-хром	А-азот
С-кремний	Н-никель
Д-медь	М-молибден
Т-титан	К-кобальт
В-вольфрам	Б-ниобий
Г-марганец	Е-селен
Ф-ванадий	Ц-цирконий
Р-бор	Ю-алюминий

Также существует маркировка Ч, сообщающая нам, что в составе сплава имеются редкоземельные металлы, такие как: церий, лантан, неодим и прочие. Церий (Ce) влияет на прочность и пластичность стали, а неодим (Nd) и лантан (La) уменьшают пористость и содержание серы в стали, измельчают зерно.

Пример расшифровки марки стали 12Х18Н10Т

12Х18Н10Т – это популярная сталь аустенитного класса, которая применяется в сварных аппаратах, работающих в разбавленных растворах кислот, в растворах щелочей и солей, а также в деталях, работающих под большим давлением и в широком диапазоне температур. Итак, что же означают эти загадочные символы, стоящие в названии, и как их правильно объединить?

Две цифры, стоящие в самом начале марки легированной стали, — это среднее содержание углерода в сотых долях процента. В нашем случае, содержание углерода 0,12%.

Если же цифр в начале марки стали вовсе нет, это означает, что углерода в ней довольно приличное число — от 1% и выше.

Буква Х и следующая за ней цифра 18 говорят о том, что в данной марке содержится 18% хрома

Обратите внимание: соотношение элемента в долях процента выражает только первое число, стоящее в начале марки, и это относится только к углероду! Все остальные числа, присутствующие в названии, выражают количество конкретных элементов в процентах

Далее следует комбинация Н10. Как Вы уже догадались, это 10% никеля.

В самом конце стоит буква Т без каких-либо цифр

Это значит, что содержание элемента слишком мало, чтобы уделять этому внимание. Как правило, около 1% (иногда — до 1,5%)

Получается, в данной марке легированной стали количество титана не превышает 1,5%.

Если вдруг в самом конце марки Вы обнаружите скромно стоящую букву А, помните, что она играет очень важную роль: таким образом обозначается высококачественная сталь, содержание фосфора и серы в которой сведено к минимуму.

Две буквы А в самом конце (АА) говорят о том, что данная марка стали особо чистая, т. е. серы и фосфора здесь практически нет.

В ходе несложного анализа сочетаний букв и цифр мы выяснили, что марка стали 12Х18Н10Т (конструкционная криогенная, аустенитного класса) сообщает о себе следующие сведения: 0,12% углерода, 18% хрома (Х), 10% никеля (Н) и небольшое содержание титана (Т), не превышающее 1,5%.

Зарубежные стандарты

Производители РФ и постсоветских государств используют маркированные методы, благодаря которым можно хотя бы примерно понять состав, предназначение и технические свойства без использования специальной литературы. Американское и европейское производство, напротив, не использует такую практику. Это связано с множеством компаний, которые квалифицируются на стандартизации металлической продукции.

Чаще всего, страны Европы и Америка не наносят на наружную поверхность химический состав, а стальные разновидности характеризуются буквами и цифрами. Однако для расшифровки этой аббревиатуры потребуется привлечение справочников или другой литературы.

Для коррозионностойких сталей в Европе и Америке часто используют систему маркировки AISI. Она предусматривает наличие трех цифр, одной или нескольких букв. Первая цифра в маркировке металла обозначает класс стали. Следующие две цифры соответствуют порядковому номеру сплава в группе. Значение букв, используемых в маркировке стальных сплавов:

• содержание углерода менее 0,03%;
• содержание Св пределах 0,03-0,08%;
• сплав содержит азот;
• малоуглеродистые стали, содержащие азот;
• высокая концентрация серы и фосфора;
• содержится селен, B – кремний, Cu – медь.

В США могут применяться и другие системы маркировки. В Европе существует система, во многом похожая на российскую систему маркировки. Содержание углерода указывается в сотых процента. Отличия заключаются в том, что сначала идет перечисление легирующих элементов, а затем в том же порядке следует их процентное содержание, лигатуры указываются в соответствии с таблицей Менделеева. Если какой-то элемент присутствует в количестве более 5%, то перед маркировкой ставится буква X. Например: X5CrNi18-10. В этой стали содержится 0,05% углерода, 18% хрома и 10% никеля.

Таблица обозначений легированных сталей в разных системах маркировки

Стандарт США ASTM A240	Европейские стандарты EN10088-2 и EN 10095	Российский стандарт ГОСТ 5632-2014	Химический состав, %
C max	Cr	Ni	Mo	Ti
Аустенитный класс
Коррозионностойкие
AISI304	1.4301	12Х18Н9	0,07	17-19	8-10
AISI 304DDQ	1.4301	08Х18Н10	0,07	17-19	9-10
AISI 304L	1.4307	04Х18Н10	0,03	18-19	8-10
AISI 316	1.4401	03Х17Н14М2	0,03	16,5-18,5	10-13	2-2,5
AISI 316L	1.4432	03Х17Н14М3	0,03	16,5-18,5	10,5-13	2,5-3
AISI 316Ti	1.4571	08Х17Н13М2Т	0,08	16,5-18,5	10,5-13,5	2-2,5	5*C-0,7
AISI 321	1.4541	12Х18Н10Т	0,08	17-19	9-12		5*C-0,7
Жаростойкие и жаропрочные
AISI 309S	1.4833	20Х23Н13	0,15	22-24	12-14
AISI 310 S	1.4845	20Х23Н18	0,10	24-26	19-22
Ферритный класс
Коррозионностойкие стальные сплавы
AISI 410S	1.4000	08Х13	0,08	12-14
AISI 430	1.4016	12Х18	0,12	16-18
AISI 430Ti	1.4510	08Х17Т	0,08	16-18			До 0,8
AISI 409	1.4512	08Х13	0,08	0,5-11,75
Мартенситный класс
Коррозионностойкие стальные сплавы
AISI 410	1.4006	12Х13	0,08-0,15	11,5-13,5
AISI 420L	1.4021	20Х13	0,16-0,25	12-14
AISI 420	1.4028	30Х13	0,26-0,35	12-14
AISI 420	1.4031	40Х13	0,36-0,42	12,5-14,5
AISI 420	1.4034	45х13	0,43-0,5	12,5-14,5

Классификация по способу раскисления

При выплавке стали в ней остается некоторое количество кислорода в составе окислов железа. Для снижения количества кислорода и восстановления железа из окислов применяется реакция раскисления, при которой в расплавленный металл добавляют соединения, более активные по взаимодействию с кислородом, чем железо. Во время реакции высвободившийся кислород также реагирует с углеродом, в результате чего образуется углекислый газ, который выделяется в виде пузырьков.

В зависимости от количества раскислителей и продолжительности процесса можно выделить три вида итогового сплава:

• Кипящая сталь. В результате минимального использования присадок и времени реакции увеличен выход готовой продукции, которая, при этом отличается низким качеством;
• Спокойная сталь. Металл, в котором полностью прошли процессы раскисления. Отличается высоким качеством, но дорога в производстве в связи с высокой стоимостью реагентов и сниженным выходом продукта;
• Полуспокойная сталь. Промежуточный вариант с оптимальным сочетанием качества и стоимости.

При изготовлении ассортимента марок стали из металла разной степени раскисления применяется специальная маркировка материалов, соответственно символами «сп», «кп» и «пс».

Классификация по структуре

Под структурой стали подразумевается внутреннее строение металла, которое может существенно меняться в зависимости от условий термообработки, механических воздействий. Форма и размер зерен зависят от состава и соотношения легирующих добавок, технологии производства.

Основу зерен стали составляет кристаллическая решетка железа, в которую включены атомы примесей – углерода, металлов. Углерод может образовывать твердые растворы в кристаллической решетке, а может создавать с железом химические соединения, карбиды.

Структура стали меняется при изменениях температуры. Эти изменения называются фазами. Каждая фаза существует в определенном температурном диапазоне, но легирующие добавки могут существенно смещать границы перехода одной фазы в другую.

Насчитывают такие основные фазы состояния металла:

• Аустенит. Атомы углерода находятся внутри кристаллической решетки железа. Данная фаза существует в диапазоне 1400-700 °С. При наличии в составе от 8 до 10% никеля, аустенитная фаза может сохраняться и при комнатной температуре.
• Феррит. Твердый раствор углерода в железе.
• Мартенсит. Пересыщенный раствор углерода. Данная фаза свойственна закаленной стали.
• Бейнит. Фаза образуется при быстром охлаждении аустенита до температуры 200-500 °С. Характеризуется смесью феррита и карбида железа.
• Перлит. Равновесная смесь феррита и карбида. Образуется при медленном охлаждении аустенита до температуры 727 °С.

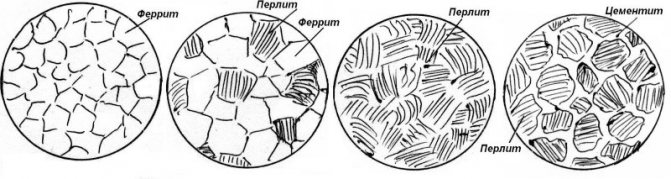

Структура стали

Фазы строения металла характеризуют его физические свойства, в зависимости от которых определяется класс стали – конструкционная, литейная и так далее.

Расшифровка марок сталей

Расшифровка обозначений марки стали:

• «Ст» – обыкновенная нелегированная сталь. Так, «Ст3» обозначает металл с содержанием углерода 0,3 %, «Ст3кп» – кипящая сталь, «Сст3сп» – спокойная, «Ст3пс» – полуспокойная, «Ст3св» – свариваемая. Если буквы отсутствуют, то перед вами спокойная сталь.
• Группа «А» – сталь с гарантируемыми механическими свойствами (поставляемый металл не проходит термическую обработку). В данном случае могут встречаться такие маркировки: Ст0 – Ст6.
• Группа «Б» – сплав гарантированного состава, который подвергается термической обработке непосредственно у потребителя. На таком металле может стоять обозначение «БСт3».
• Группа «В» – сталь с гарантированными составом и механическими свойствами, используемая для изготовления сварных конструкций. Например, может маркироваться «ВСт3сп».
• «Пп» – металл, характеризующийся пониженной прокаливаемостью. Используется в качестве материала деталей тонких сечений, требующих высокой поверхностной твердости и подвергаемых термической обработке с нагревом ТВЧ. Пример: «Ст58пп».
• Качественная нелегированная сталь. Например, «Ст20», где содержится 0,2 % углерода, то есть обозначение ведется в сотых долях процента. По такому же принципу расшифровываются «Ст10», «Ст45», «Ст65».
• «К» – качественная углеродистая сталь. Данное обозначение ставиться в конце маркировки, то есть «20К», «15К». Такой металл применяется для производства днищ, котлов, сосудов высокого давления.
• «Л» – литейная конструкционная сталь, буква «Л» должна находиться в конце обозначения. Допустим, «110Г13Л» говорит о том, что данная марка содержит 1,1 % С, около 13 % Mn, является литейной. В соответствии с названием, для производства сплава используется метод литья.
• Конструкционная низколегированная сталь. Маркировка «Ст09Г2С» говорит о доли углерода – 0,09 %, марганца – 2 %, кремния – не более 1–1,5 %, при таком показателе цифра не указывается.
• «С» – строительная сталь. Когда обозначение «С» стоит в начале маркировки, после нее фиксируется минимальный предел текучести. Кроме того, при указании марки сталей используются дополнительные обозначения: «К» – повышенная коррозионная стойкость («С390К», «С375К»); «Т» – термоупрочненный прокат («С345Т», «С390Т»); «Д» – повышенное содержание меди («С345Д», «С375Д»).
• «Е» – металл, имеющий особые магнитные свойства. Данное обозначение также располагается в начале маркировки. Так, из «ЕХ9К5» производят мощные постоянные магниты.
• «У» – углеродистая инструментальная сталь. В качестве примера можно привести «У8ГА» с долей углерода 0,08 %, где «Г» обозначает повышенное содержание марганца, «А» – высокое качество материала.
• «А» – высококачественная сталь, если данная буква расположена в конце маркировки. Например, «40А» обозначает, что эта марка содержит около 0,4 % углерода и относится к сталям высокого качества.
• «Э» – электротехническая сталь, которую еще называют технически чистым железом. Речь идет о тонколистовой стали, которая применяется для изготовления шихтованных магнитопроводов электротехнического оборудования, а именно: для электромагнитов, трансформаторов, генераторов, электродвигателей.

Это такие маркировки, как «10880», «21880», пр. Первая цифра обозначает способ обработки листовой стали: «1» – кованые или горячекатаные марки; «2» – калиброванные марки. Вторая цифра, которая идет за обозначением марки горячекатаной стали, свидетельствует о наличии нормируемого коэффициента старения: «0» – без коэффициента; «1» – с коэффициентом. Третья цифра отображает группу по основной нормируемой характеристике. Две последние цифры используются для фиксации значений основной нормируемой характеристики.

• «А» – автоматная сталь, буква также ставится в начале маркировки. Данный материал отличается низкой пластичностью, поэтому применяется во время производства неответственных деталей, шпилек, болтов, гаек массового производства. Это такие разновидности, как «АС20ХГНМ», «А12», «А20».
• «АС» – автоматная, легированная свинцом. Например, «АС35Г2» содержит 0,35 % углерода, 2 % марганца и свинца не более 1 %.
• «Р» – быстрорежущая инструментальная сталь, данное обозначение также ставится в начале маркировки. Так, в «Р6М5» доля вольфрама составляет 6 %, а молибдена – 5 %.
• «Ш» – шарикоподшипниковая сталь. Отличается повышенной прочностью, износоустойчивостью, выносливостью. Допустим, марка «ШХ9» говорит о содержании хрома 0,9 % и углерода около 1 %.

Виды сталей и особенности их маркировки

Соединение железа с углеродом представляют собой материал, который называют сталью, при этом углеродистые включения имеют долю до 2,14%. Применяя такое соединение добиваются высокой прочности у сплава, при соблюдении пропорций.

Добавление дополнительных металлов придает сплаву требуемые технические характеристики. Комбинируя составляющие и подвергая материал термообработке, создают марки стали с улучшенными свойствами магнетизма, стойкости к коррозии, прочности. При маркировании стали и сплавов необходимо учитывать, что каждому виду назначены определенные цифровые и буквенные коды.

Классификация по химическому составу

Чистое железо редко встречается в природе и не применяется в промышленности. Имеют низкие технические характеристики и плохую устойчивость к коррозии. Чтобы подготовить продукт для применения, в его состав добавляют специальные легирующие вещества.

По содержанию углеродистых частей марки стали и сплавов классифицируют на такие типы:

• малоуглеродистые;
• среднеуглеродистые;
• высокоуглеродистые.

Чтобы увеличить качество материала, в состав могут добавлять некоторые вещества. Существует 3 вида легированных сплавов:

• низколегированные;
• среднелегированные;
• высоколегированные сплавы, содержащие до 50% примесей.

Классификация по назначению

Маркировка сплавов железа классифицируется по назначению:

• С — характеризует текучесть у строительной стали;
• подшипниковые имеют шифр Ш, после него в маркировке следует указатель металла, добавленного в сплав;
• буква У подскажет, что применяется индустриальная сталь;
• маркировка Р укажет, что это быстрорежущее соединение;
• Сп — это конструкционный сплав.

Классификация по структуре

В результате применения термической обработки у железа может изменяться внутренне строение кристаллической решетки. Различные технологии производства позволяют получать новую структуру сплава.

Выделяется отдельная маркировка сталей по структурному состоянию:

1. Если частицы углерода располагают в решетке железа, получают аустенит при температуре 1400°С. Для сохранения соединения в нормальных условиях необходимо добавить частицы никеля.
2. Устойчивое соединение железа с углеродом называют ферритом.
3. Для материала подверженного термообработке свойственно состояние, называемое мартенситом.
4. При резком охлаждении аустенита до 500°С получают бейниты.
5. Перлит образуется при постепенном снижении температуры до 727°С.

Классификация по качеству

В процессе литья производят соединения разного качества. Особое влияние оказывает наличие посторонних примесей в новом расплаве такие как фосфор и сера, на основе показаний этих включений выделяют обыкновенные и высококачественные сплавы с маркировкой А. при этом сера не должна превышать 0,25% в составе.

Классификация по раскислению

Кислород разрушительно влияет на металл при критическом нагреве. Для того чтобы снизить негативное влияние оксида в состав добавляют вещества, способные присоединить его до взаимодействия.

Маркировка сталей и сплавов по раскислению:

• кипящая отличается своими плохими свойствами, в результате увеличения выхода готового расплава при снижении добавок легирования, обозначается КП;
• у спокойной стали (СП) вредное раскисление считается законченным, при этом улучшается качество производства, но возрастают затраты;
• промежуточное состояние называют полуспокойным (ПС).

Классификация стали.

Несмотря на существование множества современных высокотехнологичных материалов, сталь остаётся одним из самых широко применяемых материалов. Относится это и к производству приводных механизмов. Каким бы ни был редуктор, в нём обязательно присутствуют стальные детали. Справедливо это утверждение и по отношению к приводным цепям.

Итак, рассмотрим основные варианты классификации стали.

По назначению.

По своему назначению сталь подразделяется на следующие категории – строительная, машиностроительная и инструментальная.

Строительная сталь.

Основным требованием, предъявляемым к строительной стали, является хорошая свариваемость. Это возможно при содержании углерода до 0,25%. Справедливым будет утверждение, что к строительным относятся низкоуглеродистые стали. Типовые марки – Ст1, Ст2 и Ст3.

Применение строительной стали.

Химический состав строительной стали определяет её применение в различных строительных конструкциях или оборудовании при необходимости соединения сборочных единиц путём проведения сварочных работ. Некоторые модели цилиндрических редукторов компонуются в корпусах из строительной стали.

Машиностроительная сталь.

К машиностроительным сталям относится сплав железа и углерода с содержанием последнего в пределах от 0,3 до 0,7%. Данный тип имеет худшую, по сравнению со строительной сталью, свариваемость, но при этом лучше воспринимает процесс закалки и отпуска. Типовые марки – Сталь 40Х или Сталь 45.

Применение машиностроительной стали.

Среднеуглеродистые машиностроительные стали применяются при производстве самого широкого спектра деталей в общем машиностроении. Как правило, производственный процесс подразумевает наличие термических или химико-термических операций. Пример продукции, представленной в каталоге, – запасные части редукторов и звенья приводных роликовых цепей.

Инструментальная сталь.

Название инструментальной стали говорит за себя. Основным требованием, предъявляемым к любому стальному инструменту, является твёрдость. Эта характеристика достигается путём достижения доли содержания углерода в сплаве свыше 0,7%. Наиболее распространённые марки – от У7 до У13.

Применение инструментальной стали.

Помимо своего прямого назначения, инструментальная сталь применяется при производстве различных пружин. В частности, плоские пружины используются при сборке электродвигателей и соединительных замков цепей.

По содержанию углерода.

Показатель процентного содержания углерода в химическом составе стали определяет её отношение к одной из трёх групп:

• низкоуглеродистые – содержание углерода менее 0,25%;
• среднеуглеродистые – углерода содержится от 0,3 до 0,7%;
• высокоуглеродистые – доля углерода превышает 0,7%.

Низкоуглеродистые стали.

Низкоуглеродистая сталь может иметь множество различных обозначений. Всё зависит от массовой доли углерода и наличия в сплаве дополнительных химических элементов. Пример – Ст 08пс, Сталь 10 или 25ХГЛ. Общее в обозначении – первое число не более 25. Самый характерный признак данной категории – прекрасная свариваемость

Применение низкоуглеродистой стали в редукторах.

Из низкоуглеродистых сталей производятся различные штампованные элементы корпусов редукторов – различные смотровые люки и крышки. Сталь с содержанием углерода 0,2-0,25% применяется при изготовлении зубчатых колёс мотор-редукторов типа МЦ2С и цилиндрических редукторов типа Ц2У. Для повышения прочностных характеристик шестерни после механической обработки подвергаются цементации.

Среднеуглеродистая сталь.

Среднеуглеродистые стали имеют в своей маркировке начальные числа от 30 до 50, что означает сотые доли процента содержания углерода. Свариваемость плохая – всем знакома ситуация, когда шов трескается. Пример марок среднеуглеродистых сталей – Сталь 40Х, Сталь 45 или 50Г2.

Применение среднеуглеродистой стали.

До недавних пор среднеуглеродистые стали являлись основным материалом для изготовления валов-шестерен и колёс зубчатых редукторов. Например, так производились редукторы типа РМ или РЦД. В настоящее время из данной категории металла изготавливают различные валы и муфты, работающие под нагрузкой или при повышенной вибрации.

В высокоуглеродистых сталях фактическое содержание углерода превышает 0,55%. Чем выше в стали содержится углерода, тем больше её физические свойства приближаются к чугуну. Это же можно сказать и относительно прочности. Пример марок – У7А, У9А или У13А. Производство высокоуглеродистых сталей принято считать более затратным.

Маркировка металла краской: ОСТ 1 00413-86: Маркировка цветная металлических материалов

Главная > Статьи > Маркировка металлопроката

Маркировка металлического проката регламентируется ГОСТом 7566-94. Однако в процессе строительства не каждый желает разбираться в ГОСТах. К тому же, все маркировки, к примеру, арматурного проката или уголков из стали, прописаны в прайсе. И вот Вы увидели там непонятные аббревиатуры. Чтобы понять, какой металлопрокат подойдет в каждом конкретном случае, хватит знания правил чтения условных обозначений маркировки.

Например, для ограждения участка забором из профлиста, Вы должны приобрести металлический профиль определенной маркировки. Эта разновидность металлопроката имеет маркировку в виде набора цифр и букв: к примеру, 0,7х2000х3000 С9. Данное сочетание символов несет следующую информацию:

• 0,7 мм – толщина;
• 2000 мм – ширина;
• 3000 мм – длина.

Теперь можно сделать вывод, что профильный лист будет иметь размер 2*3 м и толщину в 7 мм. Литерой обозначается применение: С – стеновой, Н – кровельный, а НС – смешанный вид, который используется для различных целей. На любой металлобазе Вас обязаны проконсультировать по этому поводу.

Однако Вы сами должны разбираться, чтобы приобретая продукцию в будущем проконтролировать, тот ли соответствующий сплав металлопроката был доставлен и промаркирован ли он по принятым стандартам. Металлопрокат маркируется в зависимости от поставки на рынок: внутренний или внешний.

МАРКИРОВКА СТАЛЕЙ ПО ЕВРОПЕЙСКИМ НОРМАМ И СТАНДАРТАМ

Система обозначения сталей производится по следующим евростандартам:

EN 10027. Системы обозначения для сталей:

часть 1. Краткие обозначения, основные символы;
часть 2. Система нумераций;

DIN V 17006. ч100. Системы обозначения для сталей; дополнительные символы для кратких наименований (идентичен сообщению ECI SS IC 10:1991);

EN 10079 Определение понятий для изделий из сталей.

В соответствии с этими стандартами приняты две системы условного обозначения сталей:

— буквенно-цифровая;
— цифровая.

В соответствии с EN 10027, ч.1, основные символы и цифры, используемые для условного обозначения сталей, показывают:

— физические характеристики;
— химический состав.

Дополнительные символы и цифры отражают качество, технологические свойства и назначение сталей.

В начале марки приводится символ Fe, далее – цифры, отражающие минимально гарантированный предел прочности σв (Rm) или далее буква E и цифры, отражающие минимально гарантированный предел текучести σт (Re), а затем, при необходимости, химический символ легирующего элемента и дополнительная информация.

Для наглядности в таблице ниже приведены условные обозначения некоторых марок сталей 1-ой группы и их расшифровка.

Условное обозначение	>σв, МПа	>σт, МПа	Склонность к свариваемости	Показатель качества	Легиро-вание	Другие показатели
Fe420N	420	—	—	—	Р<0,04% S	—
Fe420DEU	420	—	D	—	—	По евронормам
Fe500B-2	500	—	В	2	—	—
FeE320-2	—	320	—	2	—	—
Fe420Pb	420	—	—	—	РЬ	—
FeE320Mn	—	320	—	—	Мn	—
FeE320CrEU	—	320	—	—	Сг	По евронормам
FеМ36	—	—	—	—		Тонкий лист М с максимальны-ми ваттными потерями 0,36 вт/кг (50 Гц, магнитная индукция 1тл)
FeP-3BC	—	—	—	3		Лист для глубокой вытяжки Р с показателем качества поверхности В в состоянии после обработки С.

Дополнительная информация может отражать следующие
особенности:

1) склонность к свариваемости (А; В; С; D);
2) дополнительные показатели качества (1; 2; 3…);
3) буква, характеризующая ограничение по S и Р;
4) обозначение EU (евронормы).

Обозначение высоколегированных сталей

Маркировка начинается с буквы Х, обозначающей
высоколегированную сталь, которая должна содержать хотя бы один легирующий
элемент в количестве более 5% (≥ 5%).- Затем указывается стократное содержание
углерода, химические символы легирующих элементов и их фактическое содержание в
процентах (без коэффициентов).

Примеры расшифровки высоколегированных сталей:

Х30Cr13 – X-высоколегированная сталь, 30/100=0,3%С,
12-14%Cr.

Примерные расшифровки

Чтобы было понятно, как расшифровываются разные виды сталей, приведем несколько примеров, которые дают знания о маркировке.

• Р6М5Ф2К8. Данная маркировка указывает, что это сталь быстрорежущая, в ней содержатся компоненты в процентном отношении: молибден 5, ванадий 2, кобальт 8. Такой элемент, как хром есть во всех сталях данного вида, поэтому его не вносят в маркировку. Также здесь есть вольфрам, но его количество может изменяться. В данной маркировке его 6 процентов.
• У10ГА. Маркировка относится к инструментальному стальному сплаву, содержит 10 процентов углерода. Сталь качественная, имеет в своем составе марганец.
• 20ХГСА расшифровывается: углерод – 0,2 % (цифра впереди аббревиатуры). Затем в состав входит хром – Х, марганец – буква Г, кремний с полуторапроцентным содержанием (С). Буква «А» в любом сплаве обозначает высокое качество.

Зная условные обозначения можно легко определить марку стали.

• Теоретические основы и технология восстановительной плавки металлов из неокускованного сырья / С.В. Дигонский. — М.: Наука, 2007.
• Московский институт стали и сплавов. Фрагменты истории / В.А. Роменец. — М.: МИСИС, Руда и металлы, 2004.
• Справочник теплоэнергетика предприятий цветной металлургии. — М.: Металлургия, 1982.
• Статья на Википедии

Марки стали – расшифровка, виды, таблица с разъяснениями

Принимаясь за создание какого-либо изделия, проектировщики разрабатывают его конструкцию, и подбирают марки сталей, анализируют их по расшифровкам свойств. От механизма требуется, чтобы она могла работать в заданных условиях. Рассматривая конструктив в динамике, стараются установить, какие нагрузки будут возникать в той или иной части.

На основании расчетов определяют требования к прочности элементов. Потом осуществляется подбор материала, способного испытывать многократное нагружение, а также истирающее воздействие. Чем выше нагрузка, тем менее широкий выбор есть у конструктора. Итогом проектирования является создание реального прототипа в металле, его испытывают по методикам, принятым в отрасли. При необходимости корректируется подбор сталей, закладываемых на стадии конструирования. На практике самыми распространенными материалами, применяемыми для создания машин, устройств и сложных механизмов, являются стали.

1. Общие характеристики стали
2. Классификация сталей
3. Классификация по структуре
4. Особенности маркировки сталей
5. Конструкционные стали
6. Таблица 1: Химический состав и маркировка на торцах металлопроката конструкционных сталей обычного качества
7. Легированная сталь
8. Таблица 2: Легирующие элементы в составе сплава
9. Таблица 3: Марки сталей и химический состав
10. Таблица 4: Маркировка сталей из КНР
11. Таблица 5: Жаропрочные стали, маркировка и химический состав
