Самодельный паяльник: как сделать прибор своими руками

Паяльник на 220 вольт на резисторе

Вариант с напряжением 220 В, в первую очередь, хорош тем, что не требует поиска блока питания. При этом в зависимости от конкретных нужд его мощность можно сделать разной, что позволяет создать электропаяльник своими руками как для пайки мелкой техники, так и молотковый для запайки баков, кастрюль и прочей металлической утвари.

Для начала нужно приготовить части, которые потребуются в процессе изготовления паяльника:

• Прут из красной меди, так как она имеет отличную теплопроводность. Причём толщина прута выбирается исходя из расчёта мощности изделия.
• Резистор, расчёт которого также производится на основании необходимой мощности конечного продукта.
• Силикатный клей.
• Асбестовая нить.
• Провода, часть из которых должна быть термостойкими.
• Металлическая трубка.
• Ручка или её подобие из материала, плохо проводящего тепло.

Здесь стоит вспомнить школьный курс физики, а в частности формулу мощности и закон Ома. Для упрощения расчёта предполагается взять за пример резистор на 100 Ом. Учитывая, что ток будет 2,2 А, при использовании подобного резистора паяльник станет потреблять 484 ватта, а это, конечно, чересчур много. Следовательно, необходимо напряжение снизить. Поможет в этом гасящее сопротивление на 300 Ом и конденсатор 10 мкФ до 300 В. Таким образом получится в четыре раза снизить ток, т. е. примерно до 0,5 ампера, что позволит получить напряжение на резисторе в 55 В.

Когда необходимые расчёты выполнены, можно перейти непосредственно к решению вопроса как сделать паяльник в домашних условиях, т. е. к его механической сборке.

Здесь главное правильно расположить жало в резисторе. Для того чтобы надёжно его зафиксировать и уменьшить зазор между медным прутом и резистором, следует залить его силикатным клеем. Это также поможет защитить деталь от вероятности появления в процессе работы трещин.

Для усиления изоляции в местах соединения проводов и нагревательного элемента лучше дополнительно намотать асбестовую нить. Нелишним будет использование для этих целей дополнительно и керамической втулки. Всё это сделает самодельный паяльник более безопасным и надёжным.

Теперь остаётся полученную конструкцию поместить в подходящую железную трубку, на которую насаживается ручка из дерева или текстолита. В отверстие ручки пропускается провод как в классическом паяльнике для подключения к сети питания.

Подставка с регулятором мощности

• постоянный резистор, номинал которого составляет 4,7 Ом (на схеме – R2);
• переменный резистор, посредством которого и будет осуществляться настройка мощности (до 500 Ом, R1);
• конденсатор на 0,1 микрофарад (C1);
• динистор DB3 (VD3);
• симистор BTA06-600 (VD4);
• диод 1N4148 (VD1);
• светодиод, который будет загораться при включении питания (VD2).

Как сделать из всего этого регулятор мощности паяльника? Ответ на этот вопрос вы найдете на схеме, приведенной ниже.

Плату можно изготовить самостоятельно. В ней просверливаются отверстия для деталей и выполняются токопроводящие дорожки.

Если вы имеете минимальный опыт в работе с печатными платами, изготовление регулятора не составит никакого труда. Установить его можно непосредственно на подставку для паяльника. Если планируется использование прибора на мощности выше 100 Вт, потребуется использовать алюминиевый радиатор, который будет отводить излишки тепла от симистора.

Сама подставка в данном случае может быть выполнена из прямоугольного обрезка доски или ДСП. На нее с помощью саморезов прикручивается стальная пластина, выгнутая в виде перевернутой буквы «П» с вырезами для установки паяльника. Дополнительно можно установить емкости для канифоли и припоя (все те же стаканчики от декоративных свечей).

Тема подставок под паяльники довольно хорошо раскрыта на нашем сайте. Чем же моя подставка отличается от других? — я старался сделать её максимально компактной, удобной и функциональной. Хочешь такую же? — Прошу под кат!

Главная особенность этой подставки — встроенный регулятор. был неудобен тем, что постоянно терялся и смешивался с другой кучей-малой на столе. Этот же намертво прикручен к подставке, никогда не потеряется и не будет скакать по столу.

Новый же лучше старого тем, что у него имеется плавная регулировка и индикация работы. Вот схема, по которой я собрал регулятор:

Диодный мост — любой, выдерживающий сетевое напряжение, и ток, потребляемый паяльником. (формула расчёта тока — Мощность паяльника / Напряжение сети) Подходящую диодную сборку или мост можно вытащить из входной цепи компьютерного БП. Вместо диодного моста можно использовать диод, тогда диапазон регулировки будет от 50 до 100%.

Предохранитель F1 поставить желательно, но не обязательно.

Переключатель S1, S2 — Двуполярный тумблер со средним положением. В среднем положении паяльник отключен и светодиод HL1 гореть не будет. В положении, указанном на схеме мощность паяльника регулируется подстроечным резистором R3, в противоположном положении тумблера ток на нагрузку идёт напрямую, минуя регулятор.

Все эти замутки делал лично под себя, и повторять эту схему точь в точь не обязательно. Есть , подходящую схему можно почерпнуть от туда.

Плата регулятора:

Что бы прикрыть потроха регулятора от внешних воздействий сделал корпус из пластмассы, края согнул при помощи технического фена:

С электронной начинкой регулятора разобрались, теперь переходим к созданию узлов самой подставки.

Для того, чтобы не растерять различную мелочовку и хранить припои сделал небольшой коробок из жести, углы которого для прочности :

Непосредственно сам упор для паяльника — на мой взгляд самая удачная конструкция. Чтобы паяльник хорошо держался в таком упоре, при вкладывании его осевая линия должна быть ниже рожек упора.

При пайке часто необходимо приспособление , но всегда загромождать стол такими приспособами не нужно — достаточно приделать к подставке зажим типа «крокодил», который закреплён при помощи на винте:

Для чистки жала паяльника использую металлическую губку для мытья посуды, которая будет располагаться в сделанной под неё коробочке с краями:

Основание подставки — Прямоугольная ДСП-шка:

Выфрезерованное углубление для канифоли:

В углубление накрошил канифоли из баночки и прогрел строительным феном чтоб не высыпалась:

Начинаем крепить вышеперечисленные узлы к основанию, дальнейшее комментирование излишне:

Закрепление основных узлов завершено.

Для того, чтобы подставка не каталась по столу, на обратную сторону приклеил резиновые кругляши:

Ну и что бы всё было по феншую приклеиваем опознавательные значки на корпус регулятора:

Подставка для паяльника своими руками – это очень удобное и практичное приспособление, которое является своего рода столом и выполняет защитную функцию. Перед пайкой паяльник обязательно нужно разогреть. При разогревании корпус очень сильно нагревается, именно поэтому для защиты любых предметов стоит использовать подставку.

Конструкция подставки для паяльника: 1 – основание, 2, 4, 5 – контакты от реле типа МКУ-48 на 220 В, 3,10 – опорные стойки, 6 – диск, 7 – пружина, 8, стержень подвижного контакта Кп 9 – угольник, Д1 – диод типа Д7Ж.

Деталировка

За основу конструкции паяльника был взят обычный стальной винт М3. В нём было просверлено два отверстия: одно для жала, а другое для шарика фиксирующего это самое жало. Диаметр второго отверстия чуть меньше диаметра шарика и в нём сделана зенковка. Также, небольшая зенковка сделана в гайке для того, чтобы она могла прижать шарик. Алюминиевая трубка позаимствована у мощного резистора. Жало изготовлено из медного обмоточного провода.

Со стороны торцевой части, нагреватель изолирован шайбами из стеклолакоткани.

Шайбы вырублены из стеклолакоткани с помощью пробойников, изготовленных из секций поломанной телескопической антенны.

На этом чертеже изображены: кронштейн крепления нагревательного элемента и тепловой экран, защищающий ручку паяльника от перегрева. Кронштейн выгнут с помощью круглогубцев из неотпущенной пружинной стали диаметром 0,8мм.

Тепловой экран вырезан из стеклотекстолита толщиной 2мм с помощью

Вместе с кронштейном к тепловому экрану приклёпан лепесток, в котором зажат провод заземления. Для заземления и питания я использовал провод во фторопластовой изоляции марки МГТФ.

Ручка паяльника изготовлена из ручки от пришедшей в негодность кисточки. Она отшлифована наждачной бумагой и покрыта лаком.

Для фиксации кабеля в ручке паяльника использован вот такой самодельный узел. Сначала в пустотелой заклёпке была нарезана резьба, а потом заклёпка вклеена в деревянную ручку. В заклёпку вкручен стопорный винт М4, который и фиксирует кабель.

Из пустотелых заклёпок меньшего диаметра изготовлены резьбовые втулки для крепления теплового экрана. В этих втулках нарезана резьбу М1,6 и они тоже вклеены в отверстия ручки.

И наконец, в заднюю часть ручки вклеена пружина, которая была изъята из шариковой ручки. Эта пружина защищает кабель паяльника от излома.

Провода заземления и питания продеты в эластичный кембрик. Кабель увенчала известная многим радиолюбителям приборная вилка «ВД-1». В основное отверстие вилки, преднезначенное для кабеля, запрессовано гнездо заземления, а кабель питания выведен в отверстие, просверленное дополнительно.

Как видите, размеры паяльника мало чем отличаются от размеров обычной авторучки.

В паяльнике используется самодельный нагревательный элемент длиной 6,5мм и мощностью около 7 Ватт. Питается паяльник от регулируемого блока питания, напряжением 0…18 Вольт. Температура жала может достигать 280°С

Подключение паяльника 12 В

Источники питания 24 и 12 Вольт

Очень важно, чтобы соединение питающего шнура к источнику тока было наиболее безопасным. Для этого используют различные разъёмы, входящие плотно в гнёзда энергоблоков

В зависимости от конструкции НП, требуемых характеристик тока питания, видов источников электроэнергии используют вилки, зажимы, хомуты, штыревые наконечники или штекеры для автомобильного прикуривателя.

Так как минипаяльники не имеют автоматического регулирования нагрева, их надо периодически отключать. В противном случае прибор выйдет из строя. Чтобы быстро выключить паяльник, разъёмы питания должны быть удобны в этом отношении.

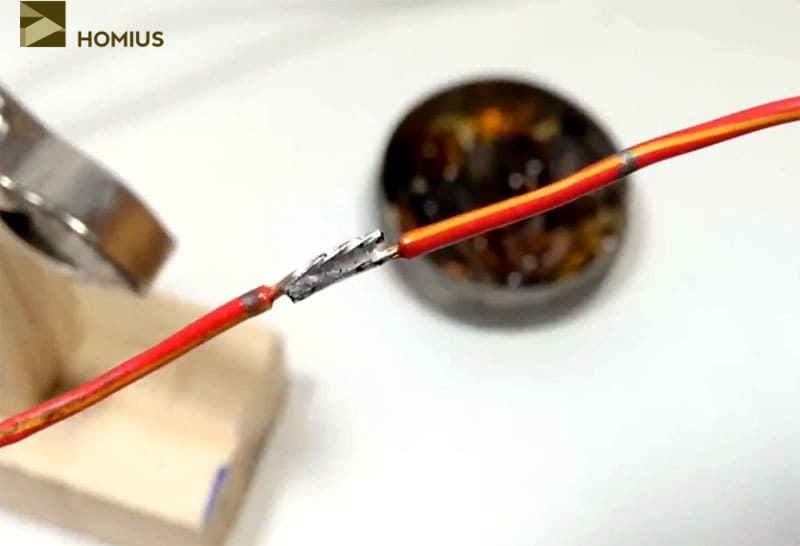

Особенности спаивания медного кабеля с алюминиевым

Как известно, токопроводящие жилы проводов и кабелей изготавливают из меди и алюминия. Наиболее эффективными являются проводники из меди, но часто возникают случаи, когда два провода с разными материалами жил нужно соединить друг с другом. Сразу надо отметить очень важный момент, что паять медь с алюминием нельзя. Это обусловлено их физическими свойствами:

• Медь при нагревании (когда проходит ток) расширяется меньше, что связано с высокими показателями проводимости
• Алюминий расширяется при нагреве больше

При постоянном расширении и сужении жил кабеля, в месте соединения посредством припоя формируются микротрещины. С течением времени они увеличиваются, а на этом участке повышается сопротивление, и растет величина тока. Чем больше ток, тем выше нагрузка, что в итоге приводит к разрыву связи. Именно поэтому паять алюминий с медью нельзя, так как такое соединение будет считаться не надежным.

При необходимости соединения двух проводников из разных материалов, следует воспользоваться следующими методами:

1. Соединить их при помощи скрутки. Место соединения следует тщательно заизолировать. Однако этот способ также не считается надежным, ведь в месте соединения будет увеличиваться сопротивление
2. Воспользоваться болтовым соединением. Для этого можно воспользоваться болтом с гайкой и тремя шайбами. Намотать между шайбами на стержень болта жилы проводов, и сжать их при помощи гайки. Однако этот способ считается устаревшим, и сегодня вместо болтов используются клеммные колодки

Из любой ситуации можно всегда найти выход, но самое главное — сделать это правильно.

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:

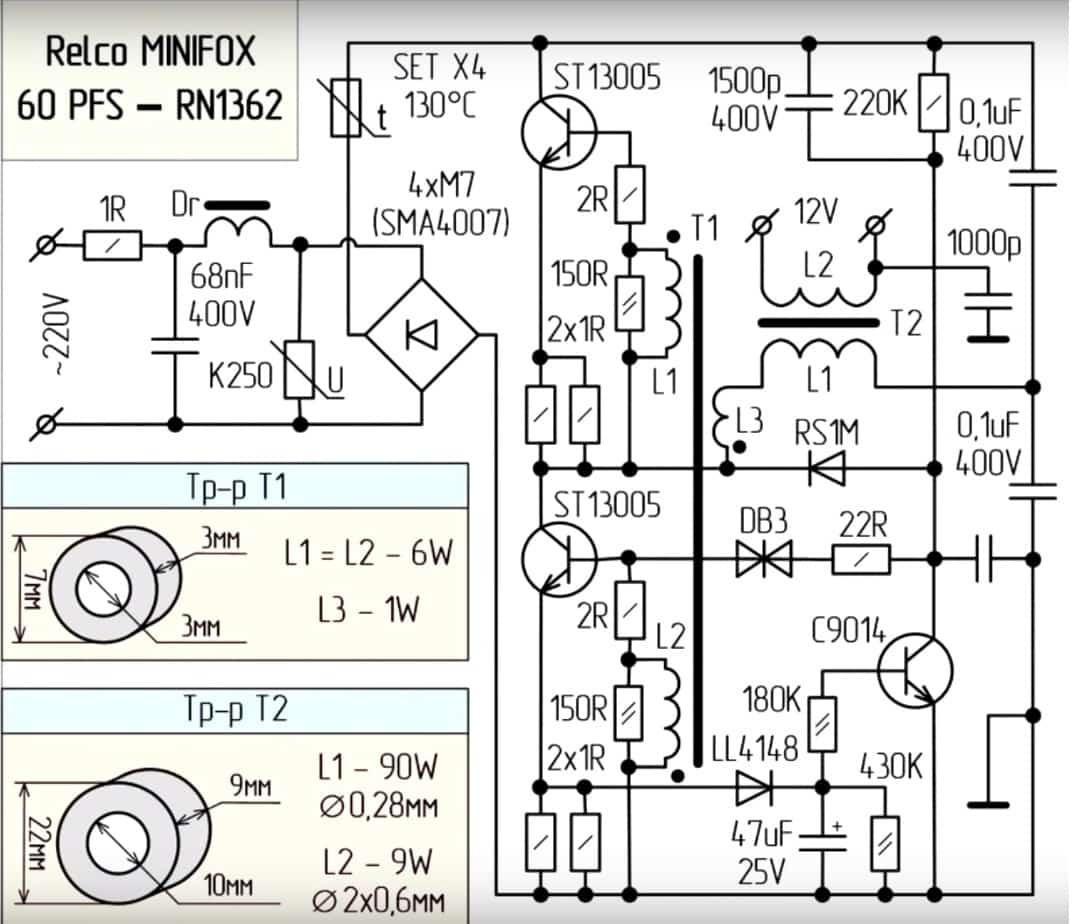

Рис. 11: схема блока питания для импульсного паяльника

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания

С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Рис. 13: удалите низковольтную обмотку

Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату.
Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник

В противном случае придется соблюдать предельную осторожность. Рис

14: обрежьте плату

Подключите к плате кнопку и шнур питания.
В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку

На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки

Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу

Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или 2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т.д.

Рис. 18: готовый импульсный паяльник

Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.

Более подробная статья про изготовление импульсный паяльник:

↑ Начинаем паять

Паяльник приобретен, инструменты и необходимые материалы готовы. Вы удобно разместились за столом в хорошо освещенном и хорошо проветриваемом помещении. Паяльник расположился на удобной подставке, предотвращающей его случайное падение, все легковоспламеняющиеся материалы и жидкости убраны от него подальше. Можно включить его в розетку и начинать. Для начала несколько простейших правил, соблюдение которых позволит вам получить качественную пайку. Поверхности перед пайкой должны быть тщательно зачищены до блеска. Чтобы получить качественную и надежную пайку соединяемые детали должны перед пайкой иметь хороший механический контакт друг с другом. Во время пайки, соединяемые детали необходимо прогреть до температуры плавления припоя, чтобы он равномерно растекался по поверхности. Например, возникла необходимость соединения двух проводов. Для начала надо зачистить кончики, распушить медные жилки, переплести их и произвести плотную скрутку и нанести на спаиваемый участок несколько капель флюса или выдавить немного флюс-геля.

Затем, взяв на жало паяльника каплю припоя разогреть место пайки так, чтобы припой пропитал скрученные проводники.

Для изоляции места пайки можно применить изоленту, но лучше воспользоваться термоусадочной трубкой, которую надевают поверх соединения и слегка подогревают, чтобы она сжалась и надежно зафиксировалась на месте пайки. Обсаживать трубку удобнее всего горячим воздухом из паяльного или строительного фена. Если такой возможности нет, то трубку можно нагревать над племенем газовой горелки, спиртовки или зажигалки

Но тут надо быть действовать осторожно и не перегреть. Не подносите термоусадочную трубку близко к пламени

Она может закоптиться. Кроме того что это портит внешний вид, осажденная сажа снижает электрическую прочность изоляции.

Вот пример правильной пайки сетевого разъема. Чтобы получить прочное соединение, перед пайкой делаем надежную скрутку проводов на контактных лепестках разъема.

Далее пропаиваются все соединения. Припоя не жалеть, он должен равномерно пропитать скрученные проводники и залить отверстия в контактных лепестках.

Потом надежно изолируем места пайки термоусадочной трубкой. Надеюсь не надо объяснять, сколько бед может наделать отвалившийся от разъема плохо изолированный провод под напряжением 220в внутри вашего усилителя или, например, компьютера

Поэтому при распайке сетевых разъемов и проводов качеству пайки и изоляции надо уделять особое внимание

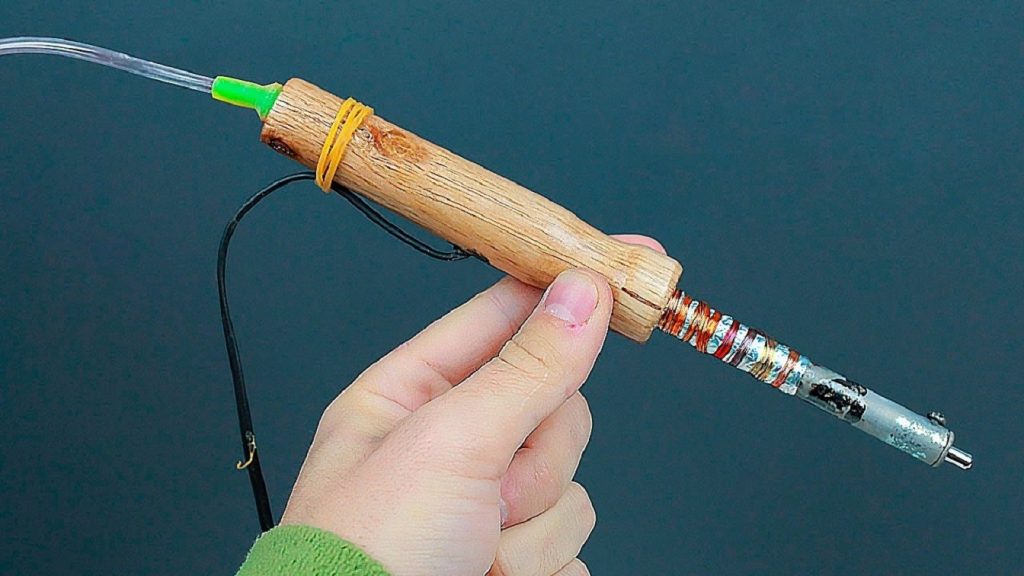

Маломощный минипаяльник из ручки

Довольно часто использование мощных моделей неудобно и нецелесообразно. Особенное это касается работ, проводимых при ремонте мелкой бытовой техники, пайки smd и других чувствительных к высоким температурам элементов. В таких случаях очень кстати пригодится низковольтный, небольшой, лёгкий и удобный паяльник с тонким жалом. И здесь нелишним будет знать, как сделать мини паяльник своими руками, ведь предполагаемые затраты в таком случае будут куда меньше, нежели в случае покупки заводской модели.

Как обычно, всё начинается с подготовки деталей и частей, который потребуются в процессе работы.

• Медная проволока диаметром около 1 миллиметра.
• Ненужная шариковая ручка, исполняющая роль корпуса.
• Небольшой кусок текстолита размерами 30 на 10 миллиметров.
• Немного стальной проволоки диаметром 0,8 миллиметра.
• Так как паяльник из резистора, то используется резистор на 5–10 Ом.

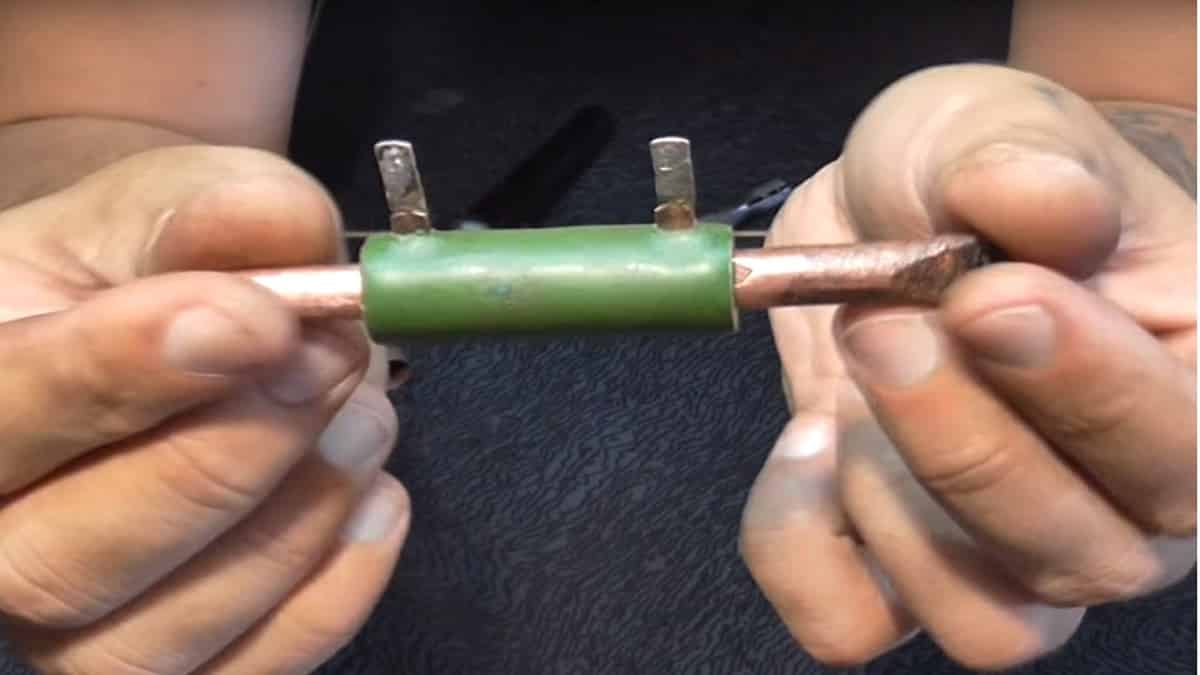

Первым делом подготавливается сам резистор. Для этого необходимо очистить его от краски. Сделать это можно по-разному: просто соскрести её ножом, подключить питание и дать прогреться, после чего снять краску или стереть её растворителем. После этого удаляется одна из ножек, а в этом месте аккуратно высверливается отверстие сверлом в 1 мм, как раз чтобы вошла подготовленная медная проволока

При этом особое внимание стоит обращать на то, чтобы она не касалась корпуса резистора. Поэтому стоит отверстие обработать чуть большим сверлом – раззенковать

На обрабатываемой стороне резистора, на самой чашечке, делается небольшой пропил, куда впоследствии должна лечь петля токовода. Его же делают из стальной проволоки, изогнув таким образом, чтобы получилась петля, которая и будет ложиться в выпиленную канавку-пропил.

Теперь берётся кусочек текстолита, которые выпиливается таким образом, чтобы один его конец хорошо входил в корпус шариковой ручки. Здесь же с двух сторон напаиваются контакты, к которым впоследствии будут подсоединены питающие провода. Другая сторона текстолитовой пластины делается чуть шире, чтобы не входить в корпус ручки. Здесь также напаиваются контакты, к которым будут подсоединяться токоведущие части от резистора. Внешне полученная заготовка напоминает своеобразную букву «Т» примерно как на рисунке:

Теперь все детали нужно собрать. Проволока с петлёй размещается в соответствующий паз на транзисторе, её концы припаиваются к контактам на текстолитовой пластинке.

В отверстие транзистора вставляют медное жало. При этом нелишним будет сделать защиту из слюды или подобного материала, чтобы в процессе нагрева жала, не повредился сам резистор.

В корпус от шариковой ручки пропускают провода, которые припаивают к контактам с тонкой стороны текстолитовой пластинки – это будет питание. Саму же пластинку после этого также располагают в корпусе ручки.

Как можно заметить, имея минимальное количество материалов, которые без труда найдутся практически в каждом доме, можно сделать отличный и безопасный самодельный паяльник на 12 вольт, не обладая высокими познаниями в электрике и электронике.

Порядок действия при сборке

Теперь мы приступаем к ответственному моменту сборки:

• Изготавливаем нагревательный компонент для паяльника. Аккуратно наматываем на наш отрезок определённую длину нихромовой проволоки. Подбор длины осуществляется опытным путём, главное, нужно добиться наматывания спирали для того, чтобы мы могли обеспечить максимальную рабочую температуру в пределах 350-450 С.
• Берём тот же отрезок одножильного медного провода и аккуратно на него надеваем трубочку из термостойкого материала. Далее наматываем на трубку по спирали готовую длину отрезка спирали из нихромовой нити.
• Рассматриваем кончики спирали. На неё необходимо также навесить еще более тонкие трубочки. Всю готовую конструкцию помещаем внутрь более толстой готовой трубы.  Обязательно вынимаем медный провод, чтобы он был в свободном положении.
• Нагревательный компонент практически полностью готов. Теперь остаётся только вставить внутрь нашей медной трубки от заранее подготовленного отрезка от антенны. Всю готовую конструкцию помещаем в наше жало.  Для прочности и целостности конструкции жало необходимо закрепить саморезами.
• Теперь наш прибор практически готов. Остаётся только подсоединить к заранее подготовленным концам питающий шнур. Аккуратно вставляем всю конструкцию в заранее подготовленную ручку.

Этот вариант идеально подходит для тех, кто не желает тратиться на покупку материалов

Обратите внимание в вашем доме на ненужные детали, которые вполне подойдут для изготовления собственными силами электроинструмента для пайки деталей

Паяльник из резистора: основные азы изготовления

Существует дополнительный способ изготовления прибора для пайки, это самодельный паяльник из резистора.  В качестве резистора используем детали серийного мощности типа ПЭ или аналоговой ПЭВ. Резисторы способны гасить режимы сопротивления, без которых невозможно обойтись в процессе эксплуатации. Можно также использовать резистор серии МЛТ-05. Такой резистор имеет приемлемое сопротивление в 5-10 Ом, необходимые для нашего паяльника.

Паяльник из резистора

Процесс работы по сборке имеет идентичные операции, как и для изготовления прибора, имеющий аккумуляторную батарею.  При помощи обычного медицинского скальпеля, а также тонкой наждачной бумаги, удаляем краску с резистора. После этого производим подключение резистора к нашему источнику питания.  Далее производим тщательную очистку одной из ноги резистора, второю ногу нам придётся использовать в качестве токоведущей части и крепёжного компонента. Далее, в том месте, где была удалена нога, проделываем небольшое отверстие диаметром в 1 мм. Этот процесс потребуется для установки жала в конструкцию паяльника.  Теперь необходимо при помощи электроинструмента раззенковать отверстие большего диаметра. Это необходимо для того, чтобы жало в процессе работы не соприкасалось с чашечкой. Берём надфиль и при помощи инструмента делаем дополнительный пропил, причём идеально круглой формы для осуществления элемента токовода на рабочую глубину на 2\3 от основной толщины.

Непосредственно токовод можно изготовить из специально подготовленной и хорошо лудящейся  пружинки, но при этом конструкционные колечки должны очень хорошо надеваться на конструкцию чашки. Теперь необходимо изготовить  плату. В качестве материала необходимо использовать текстолит.  Сама плата должна иметь широкую основу для осуществления припаивания непосредственной части токовода, а также для рассеивания тепла; средняя часть платы будет предназначена для ручки, за которую будем держать паяльник; самая узкая сторона платы предназначена для крепления проводов, а также конструкции кембрика.

Приступаем к сборке

На токовод одеваем предусмотренные колечки для чашечек, припаиваем к основной плате.  Крепим жало, но необходимо его заизолировать при помощи слюды или керамики, это необходимо для ограничения доступа тока.  В конце работы к плате припаиваем провода,  можно использовать из серии МГТФ,  В качестве детального источника обеспечения питания используем блоки из серии БП1А, 0-15В. Паяльник готов, можно приступать к работе.

Перед началом работы, рекомендуется протестировать прибор, и только после этого использовать по прямому назначению.

Идея №2 – Вторая жизнь шариковой ручке

Есть еще одна необычная, но в то же время простая идея того, как сделать паяльник своими руками из подручных материалов для пайки мелких деталей или smd компонентов. В этом случае нам опять-таки пригодится резистор, но теперь уже не ПЭВ (как в прошлом варианте), а МЛТ, мощностью от 0,5 до 2 Ватт.

Итак, для начала Вы должны подготовить следующие материалы:

• Шариковая ручка простейшей конструкции.
• Резистор с характеристиками: сопротивление 10 Ом, мощность 0.5 Вт.
• Двухсторонний текстолит.
• Медная проволока диаметром 1 мм, ее можно смотать со старого дросселя или купить в магазине электрики одножильный медный провод в изоляции и аккуратно снять ее канцелярским ножом
• Стальная или медная проволока диаметром не более 0,8 мм.
• Провода для подключения к сети.

Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:

Снять слой краски с поверхности резистора. Эту операцию можно провести с помощью шкурки, надфиля или напильника, в крайнем случае, ножа. Главное не перестараться, чтобы не повредить резистор. Если краска плохо снимается, подключите изделие к регулируемому источнику питания и немного нагрейте. Из бочонка выходит 2 проволоки, одну из них срежьте и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не соприкасалась с чашечкой (этого нужно обязательно избежать), сделайте раззенковку более толстым сверлом, как показано на фото ниже. Помимо этого нужно сделать небольшой пропил для проволоки прямо на чашечке резистора. В этом вам опять поможет треугольный надфиль.

Выгните стальную проволоку по форме ручки с креплением в виде кольца, диаметром, как у выпила на чашечке. Если у вас медная проволока, то необходимо зажать чашку в ней и сделать закрутку с помощью пассатижей, чтобы контакт был надежным, но не перестарайтесь, иначе вы помнете корпус. Помните, что проволока должна быть без лаковой изоляции.

Аккуратно из двухстороннего текстолита выпилите плату своими руками, точно такую же, как показано в примере на фотографии. Необязательно покупать именно новый лист текстолита. Можно лобзиком выпилить подходящий кусок из любой ненужной двусторонней платы

Или вообще обойтись без нее: скрутить проволоку с проводами, и присоединить их к ручке с помощью суперклея.  Главное нужно обратить внимание, чтобы расстояние между нагревательным элементом и ручкой было больше 5 см, иначе пластик может расплавиться. Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей. Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей

Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей.

Остается установить тонкое жало в посадочное место. Чтобы медная проволока не прожгла резистор, нужно сделать защитный слой из кусочка слюды либо керамики между задней стенкой и жалом.

Последнее, что нужно сделать – это подключить самоделку к блоку питания на 1 А и напряжение не более 15 Вольт с помощью проводов.

Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как Вы видите, ничего сложного в изготовлении этого инструмента нет, и вы легко с этим справитесь, а все материалы можно найти у себя дома, разобрав старую технику или поискав их в закромах.

https://youtube.com/watch?v=niCA8vHEVco

Самый быстрый паяльник — нагрев за 2 секунды!

Паяльник оснащен кнопкой клавишного типа, это значит, что он включен только тогда, когда вы держите кнопку нажатой, то есть не расходуется зря энергия и возрастает ресурс службы. Что касается нагревательного элемента, то в качестве него выступает кусок медного провода толщиной 1.7 мм. Итак, приступим к изготовлению.

Список материалов:

— трансформатор 220/12В (5А); — два винтовых зажима; — включатель клавишного типа 250В не менее 5А; — фанера; — медный провод сечением 1.7 мм; — кабель с вилкой; — брусок для изготовления ручки; — пару саморезов; — термоусадка; — изоляционная трубочка.

Список инструментов:

— клеевой пистолет; — дрель; — отвертка; — плоскогубцы; — термоусадка; — ножницы; — зажигалка; — бормашина.

Процесс изготовления паяльника:

Шаг первый. Добываем трансформатор

Для паяльника понадобится отыскать понижающий трансформатор 220/12 Вольт на 5А. Такие трансы довольно распространены, их часто используют в колонках, магнитофонах и прочей бытовой технике. Автор решил пожертвовать старой колонкой, разбираем и вытаскиваем трансформатор.

Шаг второй. Переделка трансформатора

Трансформатор нам предстоит переделать, в итоге он будет генерировать высокий ток, благодаря которому быстро разогревается медная проволока толщиной 1.7 мм. Суть переделки заключается в установке шины вместо штатной вторичной обмотки, то есть установка «силовой» обмотки.

Шаг третий. Установка жала и тестирование Обрежьте концы шины кусачками, их нужно выровнять. Далее устанавливаем на них винтовые зажимы, винты затягиваем хорошенько, чтобы был хороший контакт. Изготавливаем жало, для этого понадобится кусок медной проволоки толщиной 1.7 мм длиной примерно 4 см, сгибаем ее пополам в виде буквы «V», и зажимаем в зажимах.

Шаг четвертый. Делаем ручку

Для изготовления ручки понадобится брусок, а также кусок фанеры или доска. С помощью рашпиля и наждачной бумаги формируем желательную форму ручки. Далее вам понадобится дрель, сверлим вдоль всей ручки отверстие, через него будет проходить кабель. Также вам нужно вырезать окно под включатель, это можно сделать при помощи все той же дрели.

Шаг пятый. Сборка паяльника

Начнем с установки трансформатора, первым делом проведите провода через ручку, автор принципиально не использует паяльник для сборки паяльника, так как это смотрелось бы как-то не так. Он прикручивает провода к контактам трансформатора и потом изолирует термоусадкой. Но для верности все подобные узлы лучше припаять.

Прокладываем провода по канавкам и крепим трансформатор при помощи саморезов.

Что касается передней стенки, то в ней тоже должны быть вентиляционные отверстия, помимо этого сверлим отверстия под выводы шины. Ну, а в завершении приклеиваем и верхнюю крышку.

Шаг шестой. Тестируем!

Можно также попробовать сделать жало из стали, тогда оно будет раскаляться гораздо сильнее. Такой паяльник можно вполне использовать как выжигатель, им можно резать пластик, пенопласт и многое другое. Жала делаются очень просто, для каждого материала можно использовать свое жало. Удачи!

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Что происходит при первичном включении: некоторые нюансы, которые нужно учесть

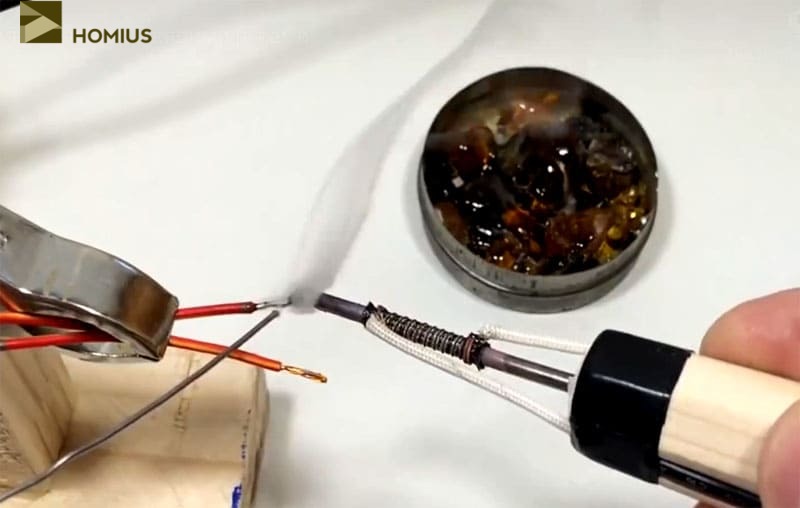

Когда готовый паяльник с питанием от 12 В впервые включается в сеть, и нихром раскаляется, стеклоткань под ним начинает сильно дымить. Этого не следует пугаться – изоляционный слой не сможет прогореть. Упомянул я об этом потому, что один из «мастеров» пытался мне высказать, что паяльник, собранный по моему методу, неработоспособен. А такой вывод он сделал только на основании возникновения дыма после первичной подачи питания на нагреватель.

Спустя буквально минуту, стеклоткань перестанет дымить. Немного подождав, можно попробовать расплавить припой. И вот тут есть ещё один нюанс. Если мощности паяльника недостаточно, чтобы расплавить толстый пруток олова, это не значит, что изготовленный паяльник неработоспособен. Для подобного материала требуются большие мощности и температуры. Стоит взять в качестве припоя тонкую оловянную проволоку. С ней работа пойдёт веселее.

Предлагаю посмотреть несколько фотопримеров работы с новым паяльником.

Тонкая оловянная проволока – вот, что нужноОблудить провода такой паяльник сможет без проблемГотовая спайка – не хуже, чем заводским устройством
