Сравнительная таблица твердости. перевод твердости по бринеллю, роквеллу, виккерсу и шору

Где применяются показатели твердости по Шору

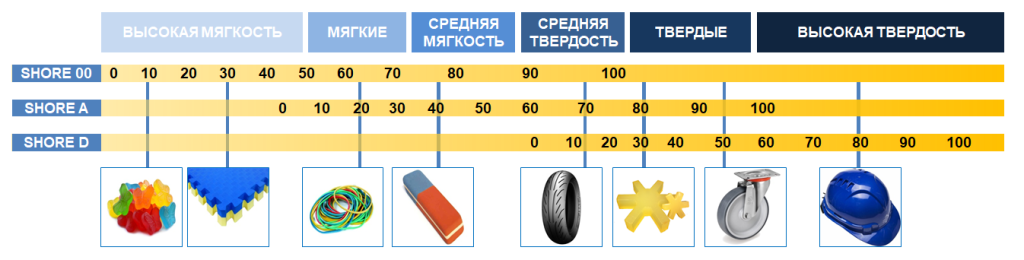

Области применения показателей, полученных методом Альберта Шора, разнообразны. Так, художники, выбирая ластики, отдадут предпочтение изделиям с маркировкой 20, а не 50. Для творчества больше подходят мягкие резинки, позволяющие деликатно поправить рисунок или растушевать карандаш. А вот в школе, офисе актуальнее резинки более упругие. Там цель – бесследно стереть недочеты.

Важны показатели упругости у герметика. Так, в случае, если его придется вскрывать, например, из-за того, что он потемнел, потрескался, более низкие показатели твердости окажутся выгоднее. Мягкий герметик удобнее демонтировать. Оптимальные показатели 10-25. Большие величины говорят о низком качестве герметика.

Твердость покрышек для велосипедов, конечно, должна быть ниже, чем для автомобильных колес. Но все же минимальные показатели около 30. А вот для скейтбордов необходимы твердые колеса. Минимальный порог – 75, а если нужны жесткие колеса, то отметка должна быть в районе 95, что схоже с требованиями к твердости шин вилочных погрузчиков.

Даже выбирая каски для рабочих строительной площадки, важно учитывать показатели твердости. Минимальные показатели – 75 единиц. Использовать защитные головные уборы из более мягкого пластика, с показателями 40-60, опасно для жизни и здоровья

Использовать защитные головные уборы из более мягкого пластика, с показателями 40-60, опасно для жизни и здоровья.

Твёрдость металлов

Твёрдость металлов – наиболее глубоко изученное и стандартизированное международной практикой измерение твёрдости. Наиболее распространены следующие методы:

Измерение твёрдости металлов по Бринеллю (твердомеры)

Один из старейших методов, твёрдость определяется по диаметру отпечатка, оставляемому металлическим шариком, вдавливаемым в поверхность. Обозначается HB, где H — Hardness (твёрдость, англ.), B — Brinell (Бринелль, англ.)

Измерение твёрдости металлов по Роквеллу (твердомеры)

Это самый распространённый из методов начала XX века, твёрдость определяется по относительной глубине вдавливания металлического шарика или алмазного конуса в поверхность тестируемого материала. Обозначается HR, где H — Hardness (твёрдость, англ.), R — Rockwell (Роквелл, англ.), а 3-й буквой идёт обозначение типа шкалы, напр. HRA, HRB, HRC и т.д.

Измерение твёрдости металлов по Виккерсу (твердомеры и микротвердомеры)

Самая широкая по охвату шкала, твёрдость определяется по площади отпечатка, оставляемого четырёхгранной алмазной пирамидкой, вдавливаемой в поверхность. Обозначается HV, где H — Hardness (твёрдость, англ.), V — Vickers (Виккерс, англ.).

Измерение твёрдости металлов по Шору (твердомеры и склероскопы)

Данный метод крайне редко используется, твёрдость определяется по высоте отскока бойка от поверхности. Обозначается HS, где H — Hardness (твёрдость, англ.), S — Shore (Шор, англ.), а 3-й буквой идёт обозначение типа шкалы, напр. HSD

Измерение твёрдости металлов по Либу (твердомеры)

Это самый широко применяемый на сегодня метод в мире, твёрдость определяется как отношение скоростей до и после отскока бойка от поверхности. Обозначается HL, где H — Hardness (твёрдость, англ.), L — Leeb (Либ, англ.), а 3-й буквой идёт обозначение типа датчика, напр. HLD, HLC и т.д.

НЕ ОДНОЙ КРОВИ

Как ни странно, но наиболее доступный материал для защиты циферблатов не имеет к стеклу никакого отношения — по крайней мере, на молекулярном уровне. Пластик, который именуют органическим стеклом, иногда — плексигласом, активно используется в различных недорогих механических и электронных часах. Материал под маркой Plexiglas был создан в 1928 году, а с 1933-го началось его промышленное производство. Появление органического стекла в период между двумя мировыми войнами было неслучайным, а двигателем его распространения стало развитие авиации, где требовалось сочетание прочности, оптической прозрачности, безосколочности, то есть безопасность для летчика, устойчивости к воздействию влаги и технических жидкостей.

Органическое стекло полностью состоит из термопластичной смолы, а производственный процесс представлен двумя основными методами: экструзии (выдавливание раскаленной полимерной массы через щель определенной ширины и толщины) и литья (когда раскаленная полимерная масса заливается между двумя слоями стекла или металла, а размер зазора между листами определяет толщину будущего листа).

Пластиковое стекло легко поцарапать, но не так уж просто разбить

Основным преимуществом пластика для часовой индустрии является его свойство легко принимать любую форму, покорно следуя воле дизайнеров. Относительная мягкость находит свое отражение и при эксплуатации: оргстекло легко поцарапать, но не так уж просто разбить. Плексиглас удобен в производстве и в обслуживании: отполировать или заменить такое стекло легко и недорого. Жаль, что менять или полировать его придется часто, особенно если владелец часов ведет активный образ жизни.

Сравнительная таблица твердости. Перевод твердости по БРИНЕЛЛЮ, РОКВЕЛЛУ, ВИККЕРСУ и ШОРУ.

Благодаря данной таблице Вы с легкостью сможете перевести значения из величин например hb в другие, к примеру hrc. Твердостью называют свойство материала сопротивляться проникновению в него другого тела.

d10, мм	По БРИНЕЛЛЮ HB	По РОКВЕЛЛУ HRC	По ВИККЕРСУ HV	По ШОРУ HSD
2,3	712	66,4	1016	98,3
2,4	653	62,9	866	92,9
2,5	601	59,3	750	86,5
2,6	555	55,8	658	80,0
2,7	514	52,5	586	73,7
2,8	477	49,4	528	68,1
2,9	444	46,5	481	63,2
3,0	415	43,8	441	58,9
3,1	388	41,4	408	55,1
3,2	363	39,1	378	51,7
3,3	341	36,9	352	48,6
3,4	321	34,7	328	45,8
3,5	302	32,5	307	43,2
3,6	285	30,3	288	40,7
3,7	269	28,1	271	38,4
3,8	255	26,0	256	36,2
3,9	241	24,0	242	34,2
4,0	229	22,0	229	32,5
4,1	217	20,1	217	30,9
4,2	206	17,9	206	29,4
4,3	197	—	196	28,1
4,4	187	—	186	26,9
4,5	179	—	177	25,7
4,6	170	—	169	24,5
4,7	163	—	162	23,2
4,8	156	—	155	22,0
4,9	149	—	149	21,0
5,0	143	—	143	20,6

Способы определения твердости:

Способ БРИНЕЛЛЯ — испытание твердости с помощью стального шарика, методом вдавливания в испытываемую поверхность. Стальные шарики бывают диаметрами 2,5; 5 или 10 мм. Числом твердости по Бринеллю (HB) называют отношение нагрузки к площади поверхности отпечатка.

Способ Роквелла — испытание твердости с помощью алмазного конуса с углом 120* или стального закаленного шарика, методом вдавливания в испытываемую поверхность.

Способ Виккерса — испытание твердости с помощью алмазного наконечника в форме правильной четырехгранной пирамиды с углом между гранями 136*, методом вдавливания в испытываемую поверхность.Число твердости по Виккерсу это отношение нагрузки к площади поверхности отпечатка.

Способ Шора — определение твердости по высоте отскакивания бойка падающего на поверхность испытываемого тела с определенной высоты.

Роквелл	Бринелль	Виккерс	Шор	На разрыв
HRA	HRC	HB (3000H)	Диаметр отпечатка, мм	HV	HSD	Н/мм²
89	72	782	2.20	1220
86.5	70	1076	101
86	69	744	2.25	1004	99
85.5	68	942	97
85	67	713	2.30	894	95
84.5	66	854	92
84	65	683	2.35	820	91
83.5	64	789	88
83	63	652	2.40	763	87
82.5	62	739	85
81.5	61	627	2.45	715	83
81	60	695	81	2206
80.5	59	600	2.50	675	80	2137
80	58	2.55	655	78	2069
79.5	57	578	636	76	2000
79	56	2.60	617	75	1944
78.5	55	555	598	74	1889
78	54	2.65	580	72	1834
77.5	53	532	562	71	1772
77	52	512	2.70	545	69	1689
76.5	51	495	2.75	528	68	1648
76	50	513	67	1607
75.5	49	477	2.80	498	66	1565
74.5	48	460	2.85	485	64	1524
74	47	448	2.89	471	63	1496
73.5	46	437	2.92	458	62	1462
73	45	426	2.96	446	60	1420
72.5	44	415	3.00	435	58	1379
71.5	42	393	3.08	413	56	1317
70.5	40	372	3.16	393	54	1255
38	352	3.25	373	51	1193
36	332	3.34	353	49	1138
34	313	3.44	334	47	1076
32	297	3.53	317	44	1014
30	283	3.61	301	42	965
28	270	3.69	285	41	917
26	260	3.76	271	39	869
24	250	3.83	257	37	834
22	240	3.91	246	35	793
20	230	3.99	236	34	75

Какие существуют методы определения твердости

Условно все методы можно разделить на 3 группы:

1. Методы вдавливания (внедрения)
2. Методы царапания
3. Методы упругого отскока

Методы вдавливания (внедрения). Смысл методов заключается во вдавливании в испытуемый металл так называемого индентора – твердого предмета определенной формы (обычно стального шарика или алмазной пирамиды) с определенным усилием. После вдавливания замеряется диаметр (для шарика) или глубина (для пирамиды) полученного отпечатка.

В этом случае твердость определяется как отношение величины нагрузки к площади отпечатка после вдавливания.

Наиболее распространенными являются методы Бринеля (HB) и Роквелла (HRA, HRB, HRC).

Методы измерения толщины вдавливанием:

1. Прибор Бринеля
2. Прибор Роквелла
3. Прибор Виккерса
4. Метод Лудвика
5. Метод Герца
6. Метод Дрозда
7. Монотрон Шора
8. Метод Берковича
9. Метод Егорова
10. Метод Хрущова
11. Метод Лидса
12. Микротвердомер Цейсса-Ганеманна
13. ПМТ-2, ПМТ3 (Хрущов, Беркович)
14. Метод Эмерсона, Кнупа, Петерса

Методы царапания. Простые методы. Если наконечник, которым производится царапина, оставляет след на испытуемом металле, то твердость металла меньше твердости наконечника. При этом твердости наконечника изначально известны (используются корундовые, алмазные, гипсовые и др. наконечники). Наиболее популярен метод Мооса.

Методы царапания:

1. Испытание по Моосу
2. Прибор Мартенса
3. Микрохарактеризатор Бирбаума
4. Испытание напильником, Барба
5. Прибор Хенкинса
6. ПМТ-3 (Беркович)
7. ПМТ-3 (Григорович)
8. Склерометр О’Нейля

Методы упругого отскока. Редко используются. На испытуемую поверхность с фиксированной высоты свободно падает боек. Под действием упругой отдачи материала боек отскакивает на определенную высоту. Твердость материала пропорциональна высоте отскока. Наиболее популярен метод Шора.

Методы упругого отскока:

1. Склероскоп Шора
2. Метод Мартеля
3. Вертикальный копер Николаева
4. Пружинный прибор Шоппера
5. Пружинный прибор Баумана
6. Прибор Польди
7. Маятниковый копер Вальцеля
8. Маятник Герберта
9. Маятниковый склерометр Кузнецова

История

Измерение твёрдости по относительной глубине проникновения индентора было предложено в 1908 году венским профессором Людвигом (Ludwig) в книге «Die Kegelprobe» (дословно «испытание конусом»).

Метод определения относительной глубины проникновения индентора, предложенный Хью и Стэнли Роквеллами, исключал ошибки, связанные с механическими несовершенствами измерительной системы, такими, как люфты и поверхностные дефекты и загрязнения испытуемых материалов и деталей.

Твердомер Роквелла, прибор для определения относительной глубины проникновения, был изобретён уроженцами штата Коннектикут Хью М. Роквеллом (1890—1957) и Стэнли П. Роквеллом (1886—1940). Потребность в этом устройстве была вызвана необходимостью оперативного определения результатов термообработки обойм стальных шарикоподшипников. Метод Бринелля, изобретённый в 1900 году в Швеции, был медленным, не применимым для закалённых сталей, и оставлял слишком большой отпечаток, чтобы считать этот метод методом неразрушающего контроля.

Патентную заявку на новое устройство они подали 15 июля 1914 года; после её рассмотрения был выдан патент № 1294171 от 11 февраля 1919 года.

Во время изобретения Хью и Стэнли Роквеллы (они не были прямыми родственниками) работали в компании New Departure Manufacturing (Бристоль, Коннектикут). New Departure, бывшая крупным производителем шарикоподшипников, в 1916 году стала частью United Motors, а затем — корпорации General Motors.

После ухода из компании в Коннектикуте, Стэнли Роквелл переехал в Сиракьюс (штат Нью-Йорк) и 11 сентября 1919 года подал заявку на усовершенствование первоначального изобретения, которая была утверждена 18 ноября 1924 года. Новый прибор был также запатентован под № 1516207. В 1921 году Роквелл переехал в Западный Хартфорд, в Коннектикуте, где сделал дополнительные усовершенствования.

В 1920 году Стэнли Роквелл начал сотрудничество с производителем инструментов Чарльзом Вильсоном (Charles H. Wilson) из компании Wilson-Mauelen с целью коммерциализации изобретения и разработки стандартизированных испытательных машин.

Около 1923 года Стэнли Роквелл основал фирму по термообработке Stanley P. Rockwell Company, которая существует до сих пор в Хартфорде, в Коннектикуте. Через несколько лет она, переименованная в Wilson Mechanical Instrument Company, сменила владельца. В 1993 году компанию приобрела корпорация Instron.

Это интересно: Изготовление зубчатых шестерен — процесс, технологии, станки

Измерение твердости («hardness testing»)

Измерение твердости металлов – твердометрия («hardness testing») или дюрометрический анализ является основным неразрушающим методом оценки прочностных характеристик при экспертизе металлов. Если давать каноническое определение, то твердость – это способность материала сопротивляться пластической деформации. Твердометрия крайне широко используется в металловедческой экспертизе, благодаря скорости и простоте проведения исследования. Зачастую не нужна даже пробоподготовка, а твердость измеряют на готовом изделии.

Теперь о том, как же проводится измерение твердости. Определенной формы индентор (о формах которого поговорим ниже) вдавливается в исследуемы материал с заданной нагрузкой в течении регламентированного периода времени (5-15 с.). После снятия нагрузки в материале остается след от индентора – вмятина, площадь которой определяют. Отношение вдавливающей нагрузки к площади полученного отпечатка и является значением твердости, измеряется в кгс/мм2.

Методов твердости существует множество, все они отличаются только типом индентора, а принцип везде один и тот же. В экспертизе металлов основными видами измерения твердости являются:

измерение твердости по Бриннелю (HB).

измерение твердости по Виккерсу (HV);

измерение твердости по Роквеллу (HR);

Если говорить

Теперь давайте о каждом методе измерения твердости поподробнее.

Метод твердости по Бриннелю разработал и впервые применил на практике инженер из Швеции Юхан Бриннель. Данный способ измерения твердости заключается во вдавливании в исследуемый металл стального шарика диаметром от 1 до 10 мм. Недостатком данного метода является большой диаметр отпечатка и невозможность его использовать на высокотвердых материалах. Твердость по Бриннелю используют в основном для аттестации цветных сплавов и чугунов.

В 1914 г. свой способ измерения твердости предложили однофамильцы Роквелл Хью и Станли из США. Индентором в данном методе является стальной шарик диаметром одна шестнадцатая дюйма или алмазный конус с углом при вершине 120°. По Роквеллу можно определяют твердость образцов из закаленных сталей, что не позволяет сделать по методу Бриннелю.

В методе определения твердости по Виккерсу в качестве индентора используется квадратная алмазная пирамидка с углом у вершины 136°.

Данный способ широко используется при экспертизе закаленных сталей, высокопрочных покрытий, сварных швов. Существуют приборы микротвердости по Виккерсу, которые работают в паре с оптическим микроскопом и позволяют определять твердость отдельных структурных составляющих стали, например твердость пластинки видманшеттового феррита. для своих исследований использует микротвердомер, представленный на фото.

Твердость очень хорошо коррелирует с прочностными характеристиками, в частности с пределом прочности. Используя экспериментально определенные характеристики, можно измерив неразрушающим методом твердость, рассчитать предел прочность стали. Средний коэффициент для средней марки стали будет равен примерно 0,3, не зависимо от способа определения твердости. Так например, если твердость исследованного образца составляет 220 кгс/мм2, то примерный предел прочности будет около 660 МПа.

Кратко расскажу об экзотических, то есть редко применяемых в металловедческой экспертизе методах измерениях твердости.

Метод Мооса или метод царапания – твердость определяют по глубине царапины оставленной индентором.

Методы Шора: отскока – твердость определяют по высоте отскока стального шарика от исследуемого материала и метод вдавливания – вдавливаются разнообразные инденторы, по отпечатку определяют твердость. Используют в основном для резин и пластмасс.

<<<�предыдущая статья следующая статья>>>

Измерение твердости по Шору

Шора звали Альбертом. Он был американским промышленником, жил в 20 веке. Шкалу твердости разработал, дабы облегчить свой труд и сделать предприятие успешным.

Завод производил низкомодульные материалы. Их характеризует малая продольная упругость. Это приводит к высокой эластичности, даже при комнатных температурах. Таковы полимеры, продукты вулканизации, каучуки, некоторые пластмассы. Для них-то и создан метод Шора.

Твердость материалов по Шору – эмпирический метод. Это значит, что он опытный, направлен на изучение фактов, наблюдение.

Показатель получается «оторванным». Нет его связи с фундаментальными характеристиками испытуемого образца. Зато, его твердость влияет на эксплуатационные параметры. Так, твердость резины по Шору интересует, к примеру, автомобилистов.

Они ориентируются на шкалу, покупая покрышки. Стандарт их твердости – от 50 до 75 единиц Шора. Чем мягче резина, тем лучше ее сцепление с дорогой.

Однако, податливость материала приводит к его скорейшему изнашиванию, нагреву. Мягкая резина шумная и быстро теряет форму. Число Шора позволяет подобрать идеальные покрышки для конкретных условий и потребностей.

Только вот, указывают показатель шкалы на своих покрышках всего около 30% производителей. Наличие заметки указывает на ответственный подход к делу и качество товара. Проблемы в определении твердости по Шору нет. Было бы желание. Прибор для опытов прост, как и схема их проведения.

Единственный минус – приличный разброс значений результатов. Но, более удобного метода, пока, не придумано. Перейдем от теории к практике?

Измерение твердости методом Шора

Альберт Шор жил в двадцатом столетии. Он был промышленником, его предприятие производило низкомодульные материалы. Это вещества, обладающие малой продольной упругостью. При таких характеристиках они являются эластичными без значительного повышения температуры, достаточно даже комнатных показателей. Такими свойствами обладают полимеры, каучуки и продукты его вулканизации, часть разновидностей пластмассы. Таким образом, шкалу твердости Альбер Шор разработал из-за производственной необходимости. Она помогала облегчить труд и с помощью профессиональных продавцов, сделать его предприятие успешнее. И этот способ идеально подходит для определения твердости полиуретана.

Метод Шора – эмпирический. Это означает, что он связан с наблюдениями, проведением опытов, получением выводов на основе восприятия результатов. Показатели, выявленные по этому методу, невозможно точно перевести в другие известные величины твердости, из-за этого шкала Шора является не связанной с фундаментальными характеристиками испытываемого материала.

Но при этом показатели, получаемые с помощью прибора Шора, имеют высокое практическое значение. Их использование широко распространено в различных отраслях. К примеру, автомобилистов интересует твердость по Шору резины, используемой для изготовления покрышек. Оптимальные показатели варьируются от 50 до 75. Чем мягче резина, тем лучше она сцепляется с дорогой. Однако чрезмерно мягкие образцы имеют малый срок службы, так как быстро истираются. А еще слишком мягкие шины больше шумят. Учитывая условия эксплуатации, можно подобрать подходящие по твердости шины, используя число Шора.

К сожалению, не каждый производитель покрышек указывает твердость, хотя определить ее совсем не сложно. Наличие отметки говорит об ответственном подходе к производству и отличных показателях качества.

Метод больше всего подходит для достаточно мягких материалов. Измерять твердость полиуретана по Шору удобно и быстро.

Обзор методов измерения твердости металлов и сплавов

Исторически с развитием технологий обработки металлов появлялись и совершенствовались способы контроля качества металлических изделий. Известно множество способов определения твердости металлов и сплавов:

• Вдавливание индентора под действием статической нагрузки (нагрузка прикладывается плавно) — по методу Бринелля, Роквелла, Супер-Роквелла, Виккерса, М.С.Дрозда, Герца, Лудвика, монотрон Шора;
• Динамическое вдавливание индентора (нагрузка прикладывается ударом) — по методу Мартеля, Польди, вертикальный копер Николаева, пружинный прибор Шоппера и Баумана, маятниковый копер Вальцеля, маятник Герберта, маятниковый склерометр Кузнецова;
• Измерение микротвердости статическим вдавливанием — по методу Липса, Егорова, Хрущева, Скворцова, Алехина, Терновского, Шоршорова, Берковича, Кнупа, Петерса, Эмерсона, микротвердомер Цейсса-Ганеманна;
• Метод упругого отскока бойка — склероскоп Шора;
• Измерение твердости царапанием — по Моосу, напильник Барба, прибор Мартенса, Хенкинса, микрохарактеризатор Бирбаума, склерометр О’Нейля, Григорович, Беркович).

Многие приемы сейчас используются редко или вовсе ушли в прошлое. На данный момент основные и самые распространенные методы контроля твердости металлов условно делят на две группы: прямые и косвенные.

Прямые методы измерения твердости основаны на способности материала сопротивляться внедрению другого, более твердого тела — индентора. Инденторы изготавливаются в форме конуса или пирамиды из алмаза, в форме шарика — из закаленной стали или карбида вольфрама.

Прямые методы реализуют cтационарные твердомеры по шкалам Бринелля (HB), Роквелла (HRA, HRB, HRC), Супер-Роквелла (HRN и HRT), Виккерса (HV).

Сущность испытаний заключается в том, что после внедрения индентора, при приложении заданной статической нагрузки, происходит пластическая деформация исследуемого материала. На поверхности образца остается отпечаток. Вычисление значения твердости строится на зависимости приложенного усилия и определенных геометрических параметров отпечатка. Для каждого прямого метода предусмотрена своя зависимость (см. таблицу ниже). Например, при замерах по Роквеллу фиксируется глубина отпечатка: чем она меньше, тем выше твердость объекта.

Плюсы: стационарные твердомеры применяются для контроля любых металлов и сплавов; выдают результат с минимальной погрешностью; не требуют дополнительной калибровки.

Минусы: работают на одном месте, как правило в специально оборудованной лаборатории; необходимо заранее готовить образцы, либо изделие должно иметь конкретные габариты; необходима квалификация оператора; невысокая скорость выполнения исследований.

Косвенные методы измерения твердости подразделяются на ультразвуковой и динамический — они не напрямую измеряют твердость, а только оценивают значение твердости металла в зависимости от других физических свойств.

Косвенные методы реализуют портативные твердомеры — ультразвуковые и динамические . Результаты можно получить по основным шкалам: Бринелля (HB), Роквелла С (HRC), Виккерса (HV).

Ультразвуковой метод (ультразвуковой контактный импеданс) основан на фиксации степени затухания резонансной частоты колебаний металлического стержня с алмазным наконечником (индентором) при внедрении его в поверхность металлического изделия.

При глубоком внедрении индентора в мягкий металл будет большая площадь контакта алмаза с материалом, значит будет выше степень затухания частоты колебаний.

Применим к изделиям практически любых габаритов по массе и размерам; оставляет незаметный отпечаток; подходит для измерения твердости поверхностно упрочненных слоев; удобен для образцов со сложной конфигурацией (шестерни, подшипники, метизы). Применение на изделиях с крупнозернистой структурой ограничено (чугуны, бронза).

Динамический метод (Либа) основан на определении отношения скорости бойка при отскоке от поверхности измеряемого образца к скорости бойка при соударении с поверхностью образца. В качестве бойка используется твердосплавный шарик (карбид вольфрама WC-Co) диаметрами 1,39 / 1,5 / 2,5 мм.

Общие требования к испытаниям

• Вне зависимости от величины прилагаемого усилия или затрачиваемой энергии, значение твердости для однородного тела при постоянной температуре должно быть материальной константой.
• Поверхность объекта должна быть подготовлена в соответствии с методикой измерения.
• Образец должен быть надежно зафиксирован, чтобы исключить смещение относительно оси приложения нагрузки со стороны прибора.
• Твердость должна иметь совершенно определенный и ясный физический смысл, правильную размерность, характеризующую сопротивление материала пластической деформации.

Чем выше твердость образца, тем более высокая нагрузка нужна при его исследовании. Чем точнее метод, тем выше требования к подготовке поверхности контролируемого экземпляра. Вообще, чем тщательнее будет подготовлен образец для испытаний, тем меньше будет погрешность результата при использовании и стационарного, и портативного твердомера.

Измерение твердости методом Шора

Альберт Шор жил в двадцатом столетии. Он был промышленником, его предприятие производило низкомодульные материалы. Это вещества, обладающие малой продольной упругостью. При таких характеристиках они являются эластичными без значительного повышения температуры, достаточно даже комнатных показателей. Такими свойствами обладают полимеры, каучуки и продукты его вулканизации, часть разновидностей пластмассы. Таким образом, шкалу твердости Альбер Шор разработал из-за производственной необходимости. Она помогала облегчить труд и сделать его предприятие успешнее. И этот способ идеально подходит для определения твердости полиуретана. Метод Шора – эмпирический. Это означает, что он связан с наблюдениями, проведением опытов, получением выводов на основе восприятия результатов. Показатели, выявленные по этому методу, невозможно точно перевести в другие известные величины твердости, из-за этого шкала Шора является не связанной с фундаментальными характеристиками испытываемого материала.

Но при этом показатели, получаемые с помощью прибора Шора, имеют высокое практическое значение. Их использование широко распространено в различных отраслях. К примеру, автомобилистов интересует твердость по Шору резины, используемой для изготовления покрышек. Оптимальные показатели варьируются от 50 до 75. Чем мягче резина, тем лучше она сцепляется с дорогой. Однако чрезмерно мягкие образцы имеют малый срок службы, так как быстро истираются. А еще слишком мягкие шины больше шумят. Учитывая условия эксплуатации, можно подобрать подходящие по твердости шины, используя число Шора.

К сожалению, не каждый производитель покрышек указывает твердость, хотя определить ее совсем не сложно. Наличие отметки говорит об ответственном подходе к производству и отличных показателях качества.

Метод больше всего подходит для достаточно мягких материалов. Измерять твердость полиуретана по Шору удобно и быстро.

Рейтинг минералов по твердости («ступени по Моосу»)

1. Тальк. Это очень распространенное вещество, широко применяемое в промышленности, начиная с производства детской присыпки и заканчивая резиновой промышленностью. Из всех эталонных материалов шкалы Мооса тальк обладает самой низкой прочностью. По степени прочности на одном уровне с тальком находится графит.
2. Гипс. Второй эталон твердости также очень распространен и популярен. Общеизвестно, если порошок гипса разболтать в воде, то при высыхании полученная кашица превращается в достаточно твердый материал. Это свойство гипса широко используется как в медицине, так и в архитектуре. Но не все знают, что белый порошок — это не просто измельченный минерал, а уже прошедший предварительную обработку — нагретый и обожженный. Именно так он приобретает свое полезное свойство — размягчаться, а затем вновь затвердевать. Гипс, как и тальк, можно поцарапать ногтем; но гипс оставляет следы на тальке, значит, в рейтинге твердости стоит уровнем выше. Итак, его ступень — 2.
3. Кальцит — карбонат кальция. Входит в состав мела, известняков. Из кальцита целиком состоит мрамор. А биологи отнесли кальцит к биоминералам, ведь из него состоят раковины и скелеты беспозвоночных. Так вот, по методу определения прочности Мооса кальцит тверже гипса (способен оставить на нем царапину), а сам, в свою очередь, может быть поцарапан монеткой из меди. Примерно такая же твердость по Моосу присуща золоту и серебру.
4. Флюорит. Четвертый эталон шкалы Мооса называют плавиковым шпатом, поскольку что производство плавиковой кислоты — это одно из направлений применения флюорита. Из бесцветных кристаллов флюорита возможно производство линз. Поскольку флюорит легко царапается стеклом, такие линзы не так уж и долговечны. Зато легко обрабатываются. Стало быть, твердость стекла выше твердости флюорита.
5. Апатит. Стеклом все еще царапается, но уже с трудом. Эта незначительная разница и ставит его ступенью выше флюорита.
6. Калиевый полевой шпат. Ювелирной или поделочной ценности не имеет, применяется в качестве сырья для производства электрокерамики и фарфора. В шкале Мооса занимает шестую позицию. Ориентировочно такую же степень прочности ( 5,5 -6,5) имеет опал. Но эталоном его не сделать, поскольку опал имеет много аналогов и разновидностей, степень прочности которых существенно колеблется.
7. Кварц. С точки зрения химии это диоксид кремния. Это — наиболее широко распространенный минерал в земной коре. Кварц способен оставить царапины на стекле, а сам обрабатывается алмазом. Так и попал он на седьмую позицию шкалы Мооса.
8. Топаз. Этим камнем можно поцарапать стекло, и даже кварц.
9. Корунд. Уступает в прочности только алмазу. Обработать корундом можно практически все минералы. К корундам относятся такие драгоценные камни, как рубин и сапфир — яхонты, как называли их на Руси.
10. Алмаз. Вот он — пик шкалы твердости Мооса. В 1600 раз тверже эталона номер один. Никакой из минералов не оставляет отметин на гранях алмаза. Зато сам он способен разрезать стекло.

Понятие и общие сведения

Твердостью называется сопротивление материала внедрению в его поверхностные слои упругого инструмента, называемого индентором. Для получения численных значений специалисты создали систему шкал твердости. Всего употребляется порядка 10 стандартных шкал в зависимости от конкретной группы материалов.

Шкала Шора является одной из самых применимых шкал определения твердостей материалов. Она получила название в честь инженера и предпринимателя Альберта Шора, разработавшего свою шкалу в районе 1920 года ввиду необходимости определять и систематизировать свойства производимой его предприятием продукции. Предприятие Шора в то время выпускало разнообразные эластичные материалы.

Метод определения твердости по Шору относится к эмпирическим. Полученные результаты нельзя точно перевести в значения, измеренные по другим методикам.Тем не менее, твердость материалов по Шору обладает важным практическим значением в разных областях науки и техники. Способ Шора чаще применяется для относительно мягких материалов, например каучуков, резин, полиуретанов и прочих эластомеров.
