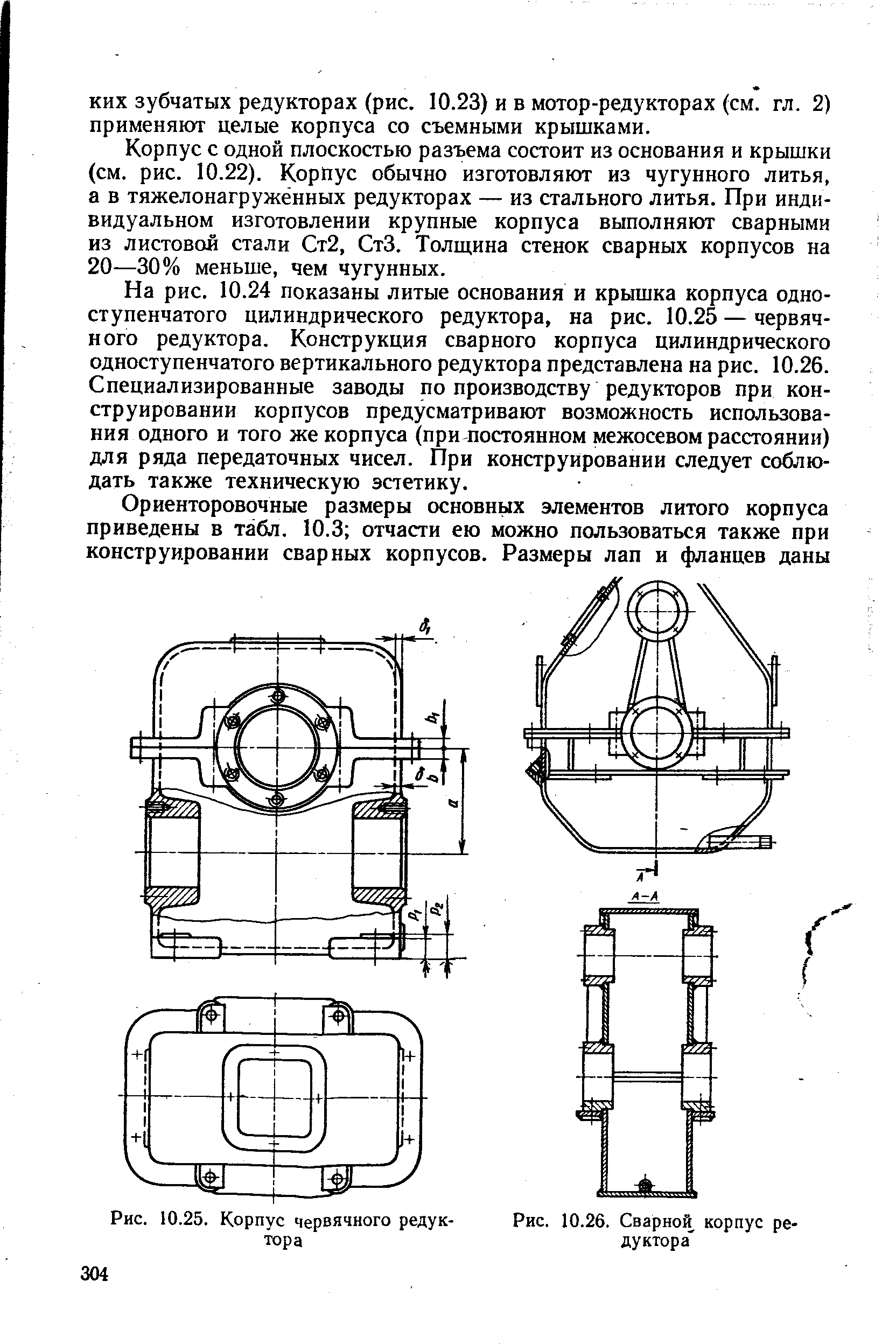

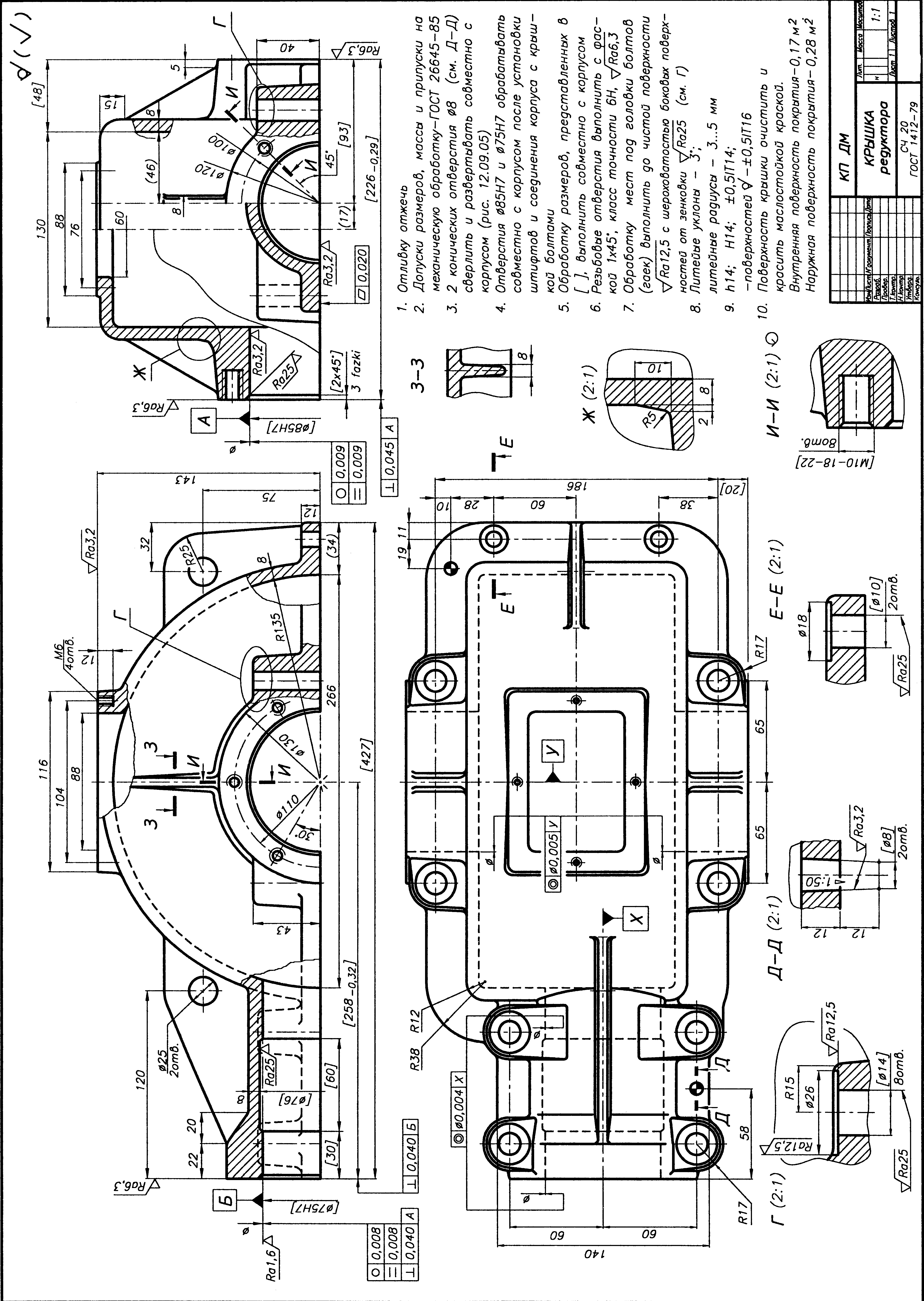

Конструирование сварных и литых корпусов редукторов и крышек

Виды мотор-редукторов

Сегодня разработано большое число вариантов мотор-редукторов, различающихся типом двигателя, принципом построения механической части и общей геометрией. Практически все возможные комбинации присутствуют в каталогах производителей.

По виду механического зацепления подразделяют цилиндрические, конические, червячные и планетарные модели. По взаимному расположению входного и выходного валов рассматривают соосные, параллельные и угловые варианты. Исходя из передаваемых мощностей выделяют модули обычного размера и мини мотор-редукторы. По типу присоединения к процессу, встречаются варианты с одно- и двухсторонним валом, а также с полым выходным валом.

Цилиндрические мотор-редукторы

Агрегаты, использующие классические цилиндрические редукторы получили большое распространение, благодаря простоте, надежности и универсальности механической части устройства. Их использование возможно в широком спектре оборудования. В зависимости от общей конструкции, цилиндрические мотор-редукторы выполняются с соосными или параллельными валами. Количество ступеней может варьироваться от одной до шести.

По способу расположения шестерен и общей компоновке выделяют горизонтальные и вертикальные модели. Такие устройства характеризуются высоким КПД, долговечностью и относительно невысокой стоимостью. В отличие от многих других вариантов, цилиндрические редукторы обычно не допускают произвольного расположения в пространстве, что значительно ограничивает их область применения.

Конические мотор-редукторы

Устройства, собранные на основе конических шестерен, позволяют построить угловой конический мотор-редуктор. Его главной особенностью будет перпендикулярное расположение входного и выходного валов. Это ориентирует их на использование в устройствах, требующих смены направления осей. Также конические модели выгодно устанавливать в конструкциях, предъявляющих ограничение по одному из габаритных размеров устройства. Редукторы данного типа отличаются более высокой стоимостью, в виду значительной сложности изготовления отдельных деталей. Передаточное отношение конических моделей обычно невелико. Для его повышения, коническую и цилиндрическую передачи часто комбинируют, результатом чего становится коническо-цилиндрический мотор-редуктор.

Червячные модели

Сегодня, огромную популярность приобрели червячные одноступенчатые мотор-редукторы. В качестве механической передачи в них используется червячная пара. Она обеспечивает высокое передаточное отношение при сравнительно небольших габаритах. Благодаря этому стоимость червячных моделей ниже аналогов с иной конструкцией. Среди других особенностей следует выделить перпендикулярное расположение валов и самостоятельное затормаживание механизма при отсутствии внешнего поступления энергии.

В отличие от цилиндрических и конических моделей, приложение усилия к выходному валу не приведет к проворачиванию механизма. Благодаря этому такие редукторы часто используют в ответственных решениях и подъемно-транспортных устройствах. Червячные редукторы обычно не требовательны к положению установки. Благодаря герметичному корпусу их можно располагать произвольным образом, вследствие чего эти модели активно применяются для модернизации привода станков, промышленных линий и других механизмов. Среди недостатков червячных моделей обычно выделяют небольшой КПД и повышенное тепловыделение.

Планетарные и волновые мотор-редукторы

Благодаря компактности и высоким рабочим моментам, планетарные мотор-редукторы нашли широкое использование в небольших устройствах привода. Высокое передаточное отношение и способность работать с большими нагрузками, ориентирует их на использование совместно с серводвигателями промышленных роботов и других автоматических устройств. Встречаются планетарные модели и общепромышленного применения. Благодаря особенностям конструкции зубчатой передачи, данные модели мотор-редукторов выполняются с соосными валами. Это позволяет их использовать для привода практически любых механизмов.

Дальнейшим развитием планетарных передач стали волновые редукторы. Они обеспечивают большое передаточное отношение, плавность хода и высокую точность позиционирования выходного вала. Благодаря этому такие модели стали основой построения промышленных роботов. Наряду с высокими характеристиками, данные типы передач отличаются высокими требованиями к изготовлению, а, следовательно, и высокой стоимостью, что существенно сдерживает распространение данных моделей.

Как рассчитать передаточное число

Инструкция

Рассчитайте передаточное число, пользуясь его определением, по формуле: К = К1/К2, где К1 — количество зубьев ведомой шестерни, а К2 — количество зубьев ведущей шестерни. Например, для расчета передаточного числа крутящего момента от коробки передач к колесам нужно рассчитать соотношение ведомой шестерни дифференциала и шестерни вторичного вала в коробке передач, или, как это называют автолюбители, найти передаточное число для главной пары.

Посчитайте количество зубьев шестерни вторичного вала коробки передач, допустим там 15 зубцов. Подсчитайте их количество на ведомой шестерне, которая крепится на дифференциал, пусть на ней будет 51 зубец. Подставьте числа в приведенную выше формулу: 51 / 15 = 3,4. Полученное число будет являться передаточным числом для главной пары данной зубчатой передачи. Следовательно, ведомая шестерня дифференциала будет крутиться в 3,4 раза медленнее ведущей шестерни вала коробки передач при ее вращении.

Рассчитайте передаточные числа коробки переключения передач для каждой передачи по приведенной формуле. Чем ближе будут передаточные числа, тем более плавным и быстрым будет разгон автомобиля при последовательном переключении передач. Подсчитайте, во сколько раз уменьшатся обороты двигателя при изменении передачи, поделив передаточное число низшей передачи на передаточное число высшей.

Сделайте выводы по произведенным расчетам. Необходимо знать: чем выше передаточное число, тем скорость автомобиля будет набираться быстрее, однако передачи нужно будет переключать чаще. Устанавливая пару с меньшим передаточным числом, можно повысить максимальную скорость машины, однако автомобиль будет разгоняться хуже. Рассчитайте при необходимости по приведенной формуле передаточное число для зубчатых передач любых узлов в вашем автомобиле.

Каким может быть редуктор заднего моста

Если присмотреться к приведенному рисунку, то можно заметить, что ведущая и ведомая шестерни ГП выглядят несколько необычно, их зубья расположены под углом, но не прямым, друг относительно друга. Это из-за того, что использована так называемая гипоидная передача. Ее особенностью является меньшая нагрузка, приходящаяся на один зуб, бесшумность и плавность работы. Она позволяет повысить надежность редуктора, примененного в конструкции заднего моста, в том числе применяемого на машинах ВАЗ, таких как модели 2106, 2107, Газели и других аналогичных авто, изготавливаемых с использованием такого механизма.

цилиндрическая;
червячная;
коническая.

Однако зачастую эта возможность остается теоретической или применяется для отдельных моделей транспортных средств. Редуктор, в том числе для семейства ВАЗ моделей 2106,2107, а также других легковых авто, чаще всего изготавливают с использованием гипоидной передачи.

Устройство и принцип работы

Конструкция мотор-редуктора представляет собой соединенные в единый блок механический редуктор и электрический двигатель. Благодаря этому, в технологической установке требуется закладывать одно место установки, вместо двух. Также не придется обеспечивать сносность валов двигателя и редуктора, подбирать и монтировать муфту, передающую вращение. Общая конструкция мотор-редуктора имеет некоторые отличия от раздельных вариантов. Корпус передачи изготавливается с необходимым запасом прочности, обеспечивающим надежное функционирование устройства с закрепленным тяжелым мотором. Для монтажа двигателя на корпусе выполняются специальные посадочные места. В конструкции ведущей шестерни редуктора предусматриваются цилиндрические отверстия, используемые для установки вала приводного мотора. На корпусе дополнительно предусматривают элементы крепления для монтажа мотор-редуктора в технологическую установку. В качестве электропривода мотор-редуктора допускается применять любые типы электродвигателей. Наиболее часто встречаются модели, использующие стандартные асинхронные электродвигатели. Для реализации моноблочного исполнения выбирают модели фланцевого типа.

Принцип действия мотор редуктора не отличается от работы классического редукторного электропривода. Момент вращения двигателя передается на ведущую шестерню, фактически установленную на валу мотора. Благодаря зубчатому зацеплению, вращающий момент преобразуется одним или несколькими ведомыми элементами, которые в свою очередь оказывают воздействие на вал технологического механизма.

Выходная скорость вращения зависит от параметров двигателя и передаточного отношения редуктора. Для получения повышенного коэффициента преобразования используются многоступенчатые модели. При необходимости коррекции скорости, мотор-редукторы легко интегрируются в системы с регулировкой оборотов посредством управляемых преобразователей.

Зачем нужен редуктор

Как и коробка передач, редуктор используется для снижения скорости вращения колес и повышения крутящего момента. Его использование улучшает ходовые качества машины и снижает нагрузку на двигатель и КПП.

Двигатели внутреннего сгорания, используемые в ТС, отличаются высокими оборотами при низком крутящем моменте. Если подключать привод колес напрямую, нагрузка на них «задушит» мотор и автомобилю будет сложно тронуться с места.

КПП или вариатор увеличивает крутящий момент и снижает обороты, позволяя машине медленно ехать независимо от оборотов мотора. Редуктор дополнительно увеличивает крутящий момент, снижая нагрузку на остальные части трансмиссии (КПП, кардан). Это увеличивает моторесурс агрегатов, уменьшает шум и позволяет использовать более «нежные» и легкие детали трансмиссии. За счет применения редуктора повышается КПД, уменьшается расход топлива и снижается количество вредных выбросов.

Всем привет! В последнее время мы разбирали множество материалов, которые касались трансмиссии — это и сравнение автоматических трансмиссий и общее устройство фрикционного сцепления. Что такое редуктор применительно к автомобилю — вот эту тему я хотел бы обсудить на страницах своего блога!

Срок службы редуктора

Срок службы редуктора зависит от правильных расчетов параметров действующей нагрузки. Также на длительность работы влияет своевременное профилактическое обслуживание редуктора, замена масла и сальников. Регулярный профилактический осмотр позволит избежать незапланированного ремонта или замену редуктора. Уровень масла контролируется через смотровое окно в редукторе и при необходимости доливается до нужного уровня.

Ниже приведена таблица зависимости срока службы редуктора от типа передачи:

Тип передачи редуктора	Гарантированный ресурс в часах
Цилиндрическая, планетарная, коническая, цилиндро-коническая	более 25000
Волновая, червячная, глобоидная	более 10000

1.2.3 Цилиндрические редукторы

В цилиндрических редукторах устанавливаются цилиндрические зубчатые передачи. Комплектация таких приводов может отличаться положением входного/выходного валов и количеством ступеней. Одноступенчатые цилиндрические агрегаты классифицируются только по расположению валов. Передаточные числа варьируются в диапазоне 1,6-6,3.

Схемы исполнения цилиндрических пар:

развернутая узкая;
развернутая;
раздвоенная;
соосная.

Наиболее распространена развернутая схема. Она позволяет выпускать унифицированные колеса, валы и шестерни, которые подходят для производства редукторов разных типоразмеров. Этот фактор является определяющим для серийного производства, т.к. способствует снижению себестоимости выпускаемой продукции.

С той же целью выбирается левое направление зуба шестерни и правое направление колеса для всех ступеней редуктора. При индивидуальной комплектации единичного редуктора целесообразнее использовать следующую схему: левое направление зуба шестерни на первой ступени, правое – на второй ступени. Такая комплектация снизит осевую нагрузку на опоры.

Форма редукторов, проектируемых по развернутой схеме, удлиненная. Вес такого агрегата будет на 15-20% больше приводов, сконструированных по раздвоенной схеме.

Раздвоенная схема применима для тихоходной и быстроходной ступеней. Во втором варианте она наиболее рациональна, так как промежуточный вал может быть изготовлен по принципу вала-шестерни, а быстроходный вал становится «плавающим».

При соосной схеме оси быстроходного и тихоходного валов совпадают. Вес и габариты редуктора, собранного по соосной схеме, аналогичны моделям с развернутой схемой. Стоимость обоих типов агрегатов практически одинакова.

Одна из основных технических характеристик соосного редуктора – увеличенная мощность быстроходной ступени, что достигается за счет снижения нагрузки на нее. Однако конструктивно такие агрегаты более сложные.

Ресурс цилиндрического редуктора – 25 тысяч часов и более.

Таблица 3. Допустимые нагрузки для цилиндрических редукторов ЦУ (одноступенчатых горизонтальных)

Типоразмеры	Номинальный вращающий момент на выходном валу, Нм	Номинальная радиальная сила, Н
входной вал	выходной вал
ЦУ-100	250	500	2000
ЦУ-160	1000	1000	4000
ЦУ-200	2000	2000	5600
ЦУ-250	4000	3000	8000

Таблица 4. Технические параметры цилиндрических редукторов Ц2С (двухступенчатых соосных)

Типоразмеры	Номинальные передаточные отношения	Номинальный вращающий момент на выходном валу, Нм	Номинальная радиальная сила, Н	КПД
входной вал	выходной вал
Ц2С-63	8; 10; 12,5	125	500	2800	0,98

Устройство и схема редуктора заднего моста

Редуктор — это сложное техническое устройство, состоящее из взаимодействующих между собой подвижных деталей.

Редуктор располагается в заднем мосте. Поэтому сначала рассмотрим схема заднего моста в разрезе.

1-подшипник дифференциала;
2-сапун;
3-корпус дифференциала;
4-ведомая шестерня главной передачи;
5-сателлит;
6-полуосевая шестерня;
7-болты крепления редуктора к картеру заднего моста;
8-подшипники ведущей шестерни;
9-манжета фланца ведущей шестерни;
10-фланец;
11-гайка ведущей шестерни;
12-кольцо грязеотражательное;
13-распорная втулка;
14-регулировочная прокладка (кольцо);
15-ведущая шестерня;
16-ось сателлитов;
17-картер редуктора;
18-балка заднего моста.

В конструкцию редуктора заднего моста входят следующие основные детали:

ведущая шестеренка;
ведомая шестеренка;
штифт направления;
сальники;
барабан;
подшипники и их крепления;
стопорная пластина;
сапун;
хвостовик.

В состав главной передачи входят 2 шестеренки: ведущая и ведомая. Зацепление у них выполнено гипоидное, из-за чего зубья шестерни имеют хорошее скольжение.

Чтобы было понятно, что такое гипоидная, оно же — гиперболоидное, оно же — спироидное зацепление, приведу виды зацеплений зубчатых передач.

Гипоидное зацепление требует высокой точности при изготовлении, но при эксплуатации оно обеспечивает бесшумность в работе по сравнению с цилиндрическим зацеплением.

От двигателя мощность сначала получает ведущая шестерня, затем — ведомая. Размеры шестеренок влияют на передаточное число и частоту вращения.

Простыми словами, любой редуктор — это устройство, которое уменьшает частоту вращения получаемую от двигателя.

Двойная ГП, в свою очередь, бывает:

двойной;
разнесенной.

Двойная ГП имеет простую конструкцию. Основные детали ГП двойного типа принимают основную нагрузку и имеют большее передаточное отношение.

Что касается ГП разнесенного типа, то она имеет сложную конструкцию, по габаритным размерам меньше и эффективнее в работе. Установка разнесенного ГП позволяет повысить дорожный просвет (клиренс). Существуют также специальные проставки для клиренса, подложив которые под пружины и амортизаторы, автомобиль стает выше.

Виды одинарных передач:

Цилиндрическая. Это самая простая схема передачи крутящего момента. Шестерни находятся в одной плоскости. Такое зацепление обеспечивает максимальный КПД.
Гипоидная. Изготовление сложнее, конструкция имеет меньший вес и размеры, КПД — средний.
Коническая. Шестерни в конической передачи располагаются перпендикулярно друг другу, из-за чего габариты такой такой
Червячная. Такая передача бесшумная, работает мягко, но вырабатывает самое маленькое значение КПД.

В сложных конструкциях самый распространенный вид передачи — это гипоидная. Шестерни в нем располагаются друг к другу под некоторым углом. Из-за такого расположения контактирующих зубьев шестеренок, такой узел работает плавно, имеет меньший износ.

Установка редуктора

Процесс установки редуктора давления воды не вызывает сложностей. Рекомендуется монтировать устройство в горизонтальном положении, чтобы обеспечить его нормальную работоспособность. Если редуктор оборудован манометром, то прибор устанавливается таким образом, чтобы манометр находился вверху.

При установке необходимо:

Перекрыть поступление воды в систему.
Измерить размер редуктора и 2 –х вентилей, в соответствии с которым вырезать кусок трубы в том месте, где планируется установить прибор.
Установить один вентиль на резьбу, предварительно обмотанную проклеенной паклей. Вентиль накручивается по часовой стрелке без излишних усилий, чтобы не допустить его повреждение.
Присоединить редуктор, а затем установить другой кран. С помощью второго вентиля можно будет произвести демонтаж редуктора в экстренных случаях. Для уплотнения всех соединений можно использовать паклю, пропитанную специальным клеем или прокладки из резины.

Если трубы выполнены из пластика, то их необходимо будет запаять специальным устройством. Необходимо также, чтобы диаметр редуктора соответствовал диаметру труб водопровода, в противном случае придется дополнительно приобретать соответствующие переходники.

Технические характеристики

Редуктора отличаются внешне по размерам и форме. Внутреннее строение разнообразное. Объединяет их всех перечень технических характеристик, по которым они подбираются на различные машины и станки. К основным параметрам редуктора относятся:

передаточное число;
передаточное отношение;
значение крутящего момента редуктора;
расположение;
количество ступеней;
крутящий момент.

Передаточное число берется общее, всех передач, и одновременно указывается таблица передаточных чисел, если узел имеет 2 и более ступени. По нему подбирают узел, который преобразует вращение электродвигателя или мотора с нужное количество оборотов.

При этом важно знать величину крутящего момента на выходном валу редуктора, чтобы определить, будет ли достаточной мощность, чтобы привести в движение агрегат

Передаточное число

Основная характеристика зубчатого зацепления, по которой определяются все остальные параметры. Показывает, на сколько оборотов меньше делает колесо относительно шестерни. Формула передаточного отношения:

U = Z2/Z1;

где U – передаточное число;

Z1 число зубьев шестерни;

Z2 число зубьев зубчатого колеса.

Модуль зубьев шестерни и колеса одинаковый. Их количество напрямую зависит от диаметра. Поэтому можно использовать формулу:

U = D2/D1;

Где D2 и D1 диаметры колеса и шестерни соответственно.

Расчет общего передаточного момента определяется как произведение передаточных чисел всех пар:

Uр = U1× U2× … × Un;

Где Uр передаточное число;

U1, U2, Un передаточные числа зубчатых пар.

При расчете передаточного числа берется отношение количества зубьев колеса и заходов червяка.

В цепных передачах расчет передаточного числа делается аналогично, по количеству зубьев на звездочках и по диаметрам деталей.

При определении передаточного числа ременной пары количество зубьев заменяется диаметрами шкивов и все умножается на коэффициент скольжения. В отличие от зубчатой передачи, линейная скорость движения крайних точек на шкивах не равна друг другу. Зацепление не жесткое, ремень проскальзывает. КПД передачи ниже, чем у зубчатой и цепной передачи.

Передаточное отношение

При проектировании нового узла с заранее заданными характеристиками, за основу берется мощность будущего редуктора. Она определяется по величине крутящего момента:

где U12 – передаточное отношение;

W1 и W2 – угловые скорости;

n1 и n2 – частота вращения.

Знак «–» указывает на обратное направление вращения колеса и вала, на котором оно находится. При нечетном количестве передач ведомое колесо крутится в противоположном направлении по отношению к ведущему, навстречу ему. При четном количестве зацеплений конических колес вращение обоих валов происходит в одном направлении. Заставить его крутится в нужную сторону можно установкой промежуточной детали – паразитки. У нее количество зубьев как у шестерни. Паразитка изменяет только направление вращения. Все остальные характеристики остаются прежними.

Крутящий момент

Определение крутящего момента на валу необходимо, оно позволяет узнать мощность на выходе редуктора, величины связаны прямо пропорциональным соотношением.

Крутящий момент входного двигателя на входе, умножается на передаточное число. Для получения более точного фактического значения надо умножить на значение КПД. Коэффициент зависит от количества ступеней и типа зацепления. Для прямозубой конической пары он равен 98%.

Волновой мотор-редуктор

Описание данного типа волновой передачи можно сделать на основе мотора редуктора модели МВз2-160-5,5. Данная модель обладает сдвоенной волновой зубчатой передачей. Конструкция данного редуктора состоит из гибкого колеса, которое выполнено в виде кольца с тонкими стенками и двумя зубчатыми венцами. Кроме того, в конструкции имеется и общий для этих деталей кулачковый генератор волн, обладающий гибким подшипником.

Также у этой модели есть несколько особенностей, касающихся конструкции редуктора:

Размер вдоль оси вала невелик.
Генератор волн плавающего типа, а соединение с валом электродвигателя шарнирное.
На конце выходного вала этого устройства располагаются прямобочные шлицы.

Этот тип мотора-редуктора может использоваться, как индивидуальный приводной модуль.

Конструкция и назначение редуктора

Механизм, служащий для понижения угловой скорости и одновременно повышающий крутящий момент, принято называть редуктором. Энергия вращения подводится на входной вал редуктора, далее в зависимости от передаточного отношения на выходном валу получаем пониженную частоту и увеличенный момент.

В состав редуктора в зависимости от типа механической передачи обычно входят зубчатые или червячные пары, центрирующие подшипники, валы, различные уплотнения, сальники и т.д. Элементы редуктора помещаются в корпус, состоящий из двух частей – основания и крышки. Рабочие механизмы редуктора при работе непрерывно смазываются маслом путем разбрызгивания, а в отдельных случаях применяется принудительный насос, помещенный внутрь редуктора.

Существует огромное количество различных типов редукторов, но наибольшую популярность получили цилиндрические, планетарные, конические и червячные редукторы. Каждый тип редуктора имеет свои определенные преимущества и недостатки, которые следует учитывать при конструировании оборудования. Основными же критериями для подбора редуктора являются определение необходимой мощности или момента нагрузки, коэффициента редукции (передаточного отношения), а также монтажного расположения источника вращения и рабочего механизма.
