Шпонка и шпоночное соединение

Допустимые радиусы сгиба исходя из прочности материала

ГОСТы очень подробно регулируют как свойства и характеристики элементов, так и процедуру из трансформирования. К этому относится минимальный радиус изгиба профильной трубы. Он определяется в зависимости от условий, при которых осуществляется загиб. При сгибании с использованием песка, которым она набивается, или через нагревание наружный диаметр должен начинаться от 3,5DN.

Если у мастера есть возможность применять , которое позволяет осуществлять необходимые операции без нагревания или иных дополнительных действий, то в этом случае диаметр должен минимально составлять 4DN.

Если вы хотите выполнить сгиб, который бы был достаточно крутым, например для того, чтобы выполнить согнутый отвод канализации или трубопровод, то в этом случае диаметр должен составлять минимум 1DN, так как изгибание будет иными способами, преимущественно с применение высоких температур.

Разумеется, значения, предусмотренные государственными стандартами можно и немного уменьшать, тогда нужно очень внимательно производить расчет прочности трубы на изгиб. Если способ сгибания позволят быть уверенным, что толщина стенки уменьшится на 15% от изначальной, то в этом случае возможны отступления от ГОСТа, а само сгибание можно осуществлять меньше указанных величин, что не окажет существенного влияния на прочность в дальнейшем.

Характеристика шпоночных соединений

Шпонка представляет собой продолговатую деталь, которая вставляется в паз, вырезанный в валу. Они имеют в разрезе разную форму и делятся:

• призматические;
• круглые;
• сегментные;
• тангенциальные;
• клиновые.

По исполнению различают ненапряженные и напряженные соединения.

Призматические шпонки устанавливаются с легким натягом. Аналогично собирают сегментное соединение. Происходит центрирование без монтажных напряжений. Такие соединения относят к ненапряженным.

При установке клиновых шпонок и из разновидности — тангенциальных, требуется точно подогнать размер. Делается большой монтажный натяг при запрессовке втулки и возникает осевое смещение. Соединения называют напряженными.

Ступица имеет сквозную выборку по отверстию и надевается на выступающую из вала шпонку.

Прочность шпоночного соединения рассчитывают:

Обычно расчет ведется на смятие шпонки, поскольку разрушение начнется с него. Срез шпонки возможен только в случаях, когда напряжение сконцентрировано по линии соприкосновения вала и ступицы при неправильной подгонке шпонок. Если сечение детали значительно меньше ее высоты, он может срезаться. Это используют, когда нужен предохранительный механизм от перегрузок. Менять детали зубчатого зацепления дорого и долго, проще переставить шпонку.

Выбор шпонки для расчета осуществляется по диаметру вала подбором соответствующих ему соединительных деталей. Длина вычисляется по нагрузке, чтобы она ее выдержала. Все детали имеют стандартные размеры, и выбираются по таблице округлением до большей, чем расчетная деталь.

На смятие расчет делается по формуле:

Где: M_крmax – максимальный крутящий момент, допустимый на валу;

D – диаметр вала, соответственно 0,5 d его радиус;

K – высота выступающей из паза вала части шпонки ;

δ_см – допускаемое напряжение при смятии.

Откуда расчетный размер длины шпонки высчитывается по формуле:

Подбор детали нужного размера делается по таблице нормализованных длин для шпонок. Значение округляется до ближайшего размера. Например, в результате расчета получили расчетную длину 16,6. 16 мм будет мало, следующее значение 18 мм подходит.

Проверка правильности расчета делается на срез, по формуле:

Где: τ_ср – допустимое значение на срез.

Минимальная расчетная длина детали на срез проверяется по формуле:

Расчетная длина по второй формуле должна быть больше. Сравнением 2 чисел определяется нагруженность соединения.

При больших нагрузках ступица может оказаться короче расчетной длины шпонки. В этом случае устанавливается 2 детали. Надо учитывать погрешность изготовления деталей и неравномерно распределенную нагрузку. Расчетный коэффициент нагрузки при 2 соединениях 0,75.

Пазы делаются под углом 180° и располагаются напротив. Для упрощения технологии обработки, рекомендуется на разных диаметрах одного вала фрезеровать одинаковые пазы. Операция проводится с одной установки и инструмент не выходит из оси.

Алгоритм расчета

Расчет шпонки по исходным данным можно сделать с помощью компьютерных программ. Наиболее простые, и удобные в пользовании: MS Excel и OOo Calc. Программа включает в себя расчетные формулы, содержит все нормализованные размеры на валы, ступицы и шпонки.

Для выполнения алгоритма расчета используем пример с реальными цифрами. Их следует заносить в строгой последовательности в раздел с синими надписями значений. Проставлять цифры следует в свободную колонку между условными обозначениями из формул и единицами измерения. Например:

1. Крутящий момент на валу – 300 Н/м.
2. Диаметр вала – 45 мм.
3. Глубина паза на валу – 5,5 мм.
4. Высота шпонки – 9 мм. Выбирается по справочной таблице, которая имеется в программе.
5. Ширина шпонки – 14 мм.
6. Длину шпонки – 63 мм.
7. Вариант исполнения – 1. С прямыми углами, или закругленными торцами с одной или двух сторон. Выбираем с полукруглыми торцами. По классификации они обозначаются 1.
8. Величина допускаемого при смятии напряжения – 90 Мпа.
9. Напряжение среза – 54 Мпа. Значение берется как 60% от величины смятия.

Результаты расчетов программа выдает в той же таблице, только ниже, это действующие величины напряжений смятия и среза, нагруженность соединения по этим напряжениям.

В таблице приведены результаты расчета на компьютерной программе MS Excel.

Название показателя	Формула расчета	Полученное значение
Напряжение смятия действующее	δсм=2*T/(d*(h-t1)*Lp)	77,7 МПа
Напряжение действующее среза	δсм=2*T/(d*(h-t1)*Lp)	19,4 Мпа
Нагруженность по напряжению смятия	sсм=δсм/{δсм}	86,40%
Нагруженность по срезу	Sср=TСР/{Tср}	36,00%

Расчет на смятие и срез производится приблизительный, поскольку не учитывается целый ряд факторов, влияющих на фактический размер нагрузки:

• неравномерное соединение по всей плоскости;
• наличие фасок на детали, уменьшающих площадь;
• не прилегание на скругленных торцах втулки на зубчатом колесе.

На практике обычно делают расчет на смятие, поскольку эта сила воздействия значительно превышает давление на срез. При разрушении в результате перегрузок, происходит деформация поверхности соприкосновения деталей, потом шпонка срезается. При расчете механизмов, результат умножается на коэффициент прочности. Для каждого вида машин он разный.

Программы подходят и для расчета круглых шпонок. Площадь воздействия и сечение берутся по аналогии с призматическими, рассчитываются через радиус.

Теоретическая база

Произвести расчет сварных соединений – это значит определить границы предельно допустимой нагрузки, исходя из технических свойств материала и самого шва. Для стыковых соединений нагрузки центрального сжатия и растяжения рассчитываются по формуле: N/tl_w ≤ R_wyγ_c.

N – предельная нагрузка.

t – минимальная толщина заготовок.

l_w – расчетная длина шва. Чтобы определить расчетную длину необходимо общую длину шва уменьшить на величину 2t.

γ_c – коэффициент условий работы. Параметр указан в отдельной таблице СНиП II-23-81.

Угловые швы испытывают продольные и поперечные нагрузки. Расчет производится на два среза, один из которых представляет собой сечение по металлу, а другой – по границе сплавления. В первом случае необходимо пользоваться формулой:

N/(β_fk_fl_w) ≤ R_wfγ_wfγ_c, где коэффициент β_f берется равным 0,7, k_f – катет углового шва, l_w – расчетная длина, коэффициенты условий работы γ равны единице, кроме некоторых климатических районов, где он составляет 0,85. Более точные значения коэффициентов при различных параметрах катетов швов берутся из таблицы:

Вид сварки при диаметре сварочной проволоки d, мм	Положение шва	Коэффициент	Значения коэффициентов βf и βz при катетах швов, мм
3-8	9-12	14-16	18 и более
Автоматическая при d = 3 — 5	В лодочку	βf	1,1	0,7
βz	1,15	1
Нижнее	βf	1,1	0,9	0,7
βz	1,15	1,05	1
Автоматическая и полуавтоматическая при d = 1,4 — 2	В лодочку	βf	0,9	0,8	0,7
βz	1,05	1
Нижнее, горизонтальное, вертикальное	βf	0,9	0,8	0,7
βz	1,05	1
Ручная; полуавтоматическая проволокой сплошного сечения при d < 1,4 или порошковой проволокой	В лодочку нижнее, горизонтальное, вертикальное, потолочное	βf	0,7
βz	1

Угловые швы после расчета размеров должны свариваться электродами или проволокой. Расчетные сопротивления были приведены выше. Они касаются элементов из стали с высшей степенью текучести до 285 МПа. Значение R_wf  должно превышать значение R_wz. При ведении ручной дуговой сварки R_wf превышает R_wz в 1,1 раза. Однако этот показатель не должен быть более R_wzβ_z / β_f. Для сталей с пределом текучести более 285 МПа справедливо следующее соотношение:

R_wz < R_wf ≤ R_wzβ_z / β_f.

Группы климатических районов, влияющих на коэффициент работы, назначены в одной из таблиц приложения к СНиП.

К понятию расчета сварного шва относится также определение момента сил, действующих перпендикулярно плоскости шва. Для соединений, в которых присутствуют угловые швы, данный показатель также рассчитывается по двум сечениям.

В сечении по металлу:

В сечении по границе сплавления:

M – рассчитываемый момент;

W_f – момент силы сопротивления сечения по металлу;

W_z – момент силы сопротивления сечения по границе сплавления.

Момент сил, действующих в плоскости шва, определяется следующим образом:

по металлу шва.

по границе сплавления:

J_fx и J_fy – моменты инерции сечения по металлу, взятые относительно главных осей этого сечения;

J_zx и J_zy – моменты инерции по границе сплавления;

x и y – координаты точки шва, которая максимально удалена от его центра тяжести.

Можно рассчитать результирующее действие продольных и поперечных сил, а также момент этой результирующей. Если геометрическую сумму напряжений в сечении по металлу обозначить, как τ_f, а в сечении по границе – τ_z, то необходимые условия расчета будут выглядеть следующим образом:

τ_f ≤ R_wfγ_wfγ_c;

τ_z ≤ R_wzγ_wzγ_c.

Для сварных стыковых соединений определено соотношение, согласно которому оцениваются нормальные напряжения в сварном шве. Но так как эта формула приведена для распределения нагрузки на балку, то величины напряжений по плоскостям балки следует заменить на нормальные напряжения в зоне шва по взаимно перпендикулярным направлениям. Получится следующее выражение:

Осталось рассмотреть еще одно соединение – тавровое. В ситуации, когда разделка кромок подразумевает неполный провар, расчет продольной нагрузки производится следующим образом:

Формулы приведены соответственно для двух сечений. Величина h показывает глубину разделки кромок.

Классификация

Сортамент водопроводных труб из стали включает трубы бесшовные и сварные, оцинкованные и не имеющие антикоррозионного покрытия. Основная характеристика любой трубы — ее диаметр. В случае водопроводных труб более важен внутренний диаметр трубы (ее просвет); внешний зависит от толщины стенок и влияет на способность трубы выдерживать внешние механические воздействия, на срок ее износа и на то, какое давление воды она может выдержать без деформации и разрыва.

Пропускная способность водопроводных труб линейно зависит от их внутреннего диаметра. Помимо диаметра, безусловно, на проходимость трубы оказывают влияние и другие факторы: количество и угол изгибов трубы, шероховатость внутренней поверхности, наличие запорной арматуры.

Сортамент труб водопроводных из металлопластика и полипропилена, применяемых при создании водопроводов в домах и квартирах, включает трубы диаметром от 16 до 40 мм.

Безусловно, большинство производителей предлагает и трубы большего диаметра, но во внутридомовых магистралях они практически не используются в силу трех причин:

• Монтаж труб большого диаметра становится крайне трудоемким. Накидную гайку на фитинге при диаметре металлопластиковой трубы больше 50 мм затягивать придется ключом не меньше пятого номера.
• Поскольку трубы из современных материалов не снижают проходимость со временем, нет необходимости делать поправки на последующее сужение просвета.
• Гладкая внутренняя поверхность создает минимальное сопротивление движению воды. Раз так — для любого разумного потребления воды даже в многоквартирном доме больший диаметр просто не нужен.

Тут нечему создавать сопротивление току воды

Итак, подводя итоги: важные в практическом плане характеристики труб водопроводных — это физические свойства трубы (вытекающие из того, из какого она сделана материала) и ее диаметр.

Расчет шпоночных соединений

ШПОНКИ ПРИЗМАТИЧЕСКИЕ

Принятые обозначения:

— наибольший допускаемый вращающий момент, Н·м; l

— рабочая длина шпонки, мм; d — диаметр вала, мм; b и h — ширина и толщина шпонки, мм; К — выступ шпонки от шпоночного паза; — допускаемое напряжение смятия, МПа; — допускаемое напряжение среза, МПа.

При расчете принимают нагружение шпонки по длине равномерным. Шпонки рассчитывают на смятие, а в особо ответственных случаях проверяют на срез.

Рабочие грани проверяют на смятие, а сечение С — С — на срез.

Условие прочности на смятие: = 0,5·d·K·l··10-3 Условие прочности сечения С — С на срез: = 0,5·(d+K)·b·l··10-3 В случае установки двух противоположно расположенных шпонок вводят поправочный коэффициент 0,75.

ШПОНКИ СЕГМЕНТНЫЕ

Выступающую часть шпонки проверяют на смятие, а сечение С — С — на срез.

Условие прочности выступающей части шпонки на смятие: = 0,5·d·K·l··10-3 Условие прочности сечения С — С на срез, где l = 0,95b: = 0,5·(d+K)·b·l··10-3

ШПОНКИ ТОРЦОВЫЕ

Торцовая шпонка — это призматическая шпонка, поставленная в плоскость стыка, например, при фланцевом соединении концов двух валов.

Узкая грань шпонки подвергается смятию; продольное сечение шпонки, плоскость которого совпадает с плоскостью стыка валов, испытывает напряжение среза (сдвига).

Условие прочности на смятие:

ШПОНКИ ЦИЛИНДРИЧЕСКИЕ

Диаметральное сечение проверяют на срез, боковую поверхность — на смятие.

Условие прочности диаметрального сечения на срез:T = 0,5·d·d1·l··10-3 Условие прочности боковой поверхности на смятие:

Допускаемые напряжения

При расчете на смятие допускаемые напряжения для шпонки обусловливаются режимами работы шпоночного соединения. При спокойном режиме принимают до 150,0

МПа.

Широко распространены в общем машиностроении значения = 60-90

МПа при неподвижных шпонках для сопрягаемых элементов из чугунного литья, стального литья и стали.

В машиностроении также принимают = (0,3-0,5)στ для неподвижных соединений и = (0,1-0,2)στ для подвижных соединений, где στ — предел текучести материала шпонки.

Для определения допускаемого вращающего момента по заданным параметрам или для определения параметров по заданному вращающему моменту в неподвижных соединениях с призматическими шпонками можно пользоваться и номограммой.

Расчетная формула к номограмме = 0,25·D·h·l··10-3 ,

где, D — диаметр вала; h — высота шпонки; l — рабочая длина шпонки; — допускаемое напряжение смятия менее твердой детали соединения.

Допускаемые напряжения смятия : = 150 МПа для поверхности с твердостью ≤ 240 НВ; = 250 МПа для поверхности с твердостью 270…300 НВ.

Пример расчета призматической шпонки

Расчет на прочность соединений с призматическими шпонками

Основным критерием работоспособности шпоночных соединений является прочность. Шпонки выбирают по таблицам ГОСТов в зависимости от диаметра вала, а затем соединения проверяют на прочность. Размеры шпонок и пазов подобраны так, что прочность их на срез и изгиб обеспечивается, если выполняется условие прочности на смятие, поэтому основной расчет шпоночных соединений расчет на смятие. Проверку шпонок на срез в большинстве случаев не проводят. При расчете многошпоночного соединения допускают, что нагрузка распределяется равномерно между всеми шпонками.

Рекомендуемая последовательность проектировочного расчета.

В зависимости от диаметра вала d

по табл. 6 выбирают размеры шпонкиb хh, а ее длину принимают на 5-10 мм меньше длины ступицы, округляя до ближайшего большего значения по стандарту (некоторые стан­дартные значенияl приведены в табл. 6). После подбора шпонки соеди­нение проверяют на смятие. Напряжения смятия опреде­ляют в предположении их равномерного распределения по поверхности контакта:

где Ft=2T/d

— сила, передаваемая шпонкой;Асм — площадь смятия (рис. 60); .

На смятие рассчитывают выступающую из вала часть шпонки.

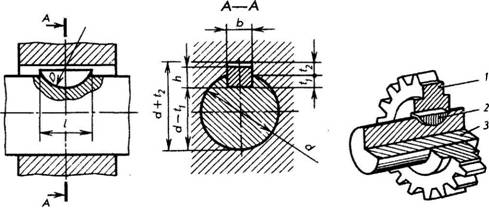

Рис. 60. К расчету на прочность соединения с призматическими шпонками

Таблица 6.Размеры (мм) призматических шпонок

Диаметр вала d	Размеры сече­ний шпонок	Глубина паза	Радиус закруг­ления пазов R	Предельные разме­ры длин l шпонок
b	h	вала t 1	втулки t 2	min	max	min	max
свыше 12 до 17	5	5	2,3	0,16	0,25
» 17 » 22	3,5	2,8
» 22 » 30	3,3
» 30 » 38	0,25	0,4
» 38 » 44
» 44 » 50	5,5	3,8	0,25	0,4
» 50 » 58	4,3
» 58 » 65	4,4
» 65 » 75	7,5	4,9	0,4	0,6
» 75 » 85	5,4
» 85 » 95
» 95 » 110	6,4	0,4	0,6

Примечание.

Длины шпонок выбирают из ряда: 10; 12; 14; 16; 18; 20; 22; 25; 28; 32; 36; 40; 45; 50; 56; 63; 70; 80; 90; 100; 110; 125; 140; 160;180; 200.

Следовательно,

(34)

где Т —

передаваемый момент, Нмм;d — диаметр вала, мм;(h –t1 ) — ра­бочая глубина паза, мм (см. табл. 6);l р — рабочая длина шпонки, мм (для шпонок с плоским торцомl р =l , со скругленными торцамиlp = l-b ; — допускаемое напряжение (для чугунных ступиц МПа, для стальных МПа).

Расчетную длину шпонки округляют до ближайшего большего размера (см. табл. 6). Длину ступицы l

ст принимают на 8… 10 мм больше длины шпонки.Если длина ступицы больше величины 1,5d, то шпоночное соединение целесообразно заменить на шлицевое или соединение с натягом.

В тех случаях, когда длина шпонки получается значительно больше длины ступицы детали, устанавливают две или три шпонки под уг­лом 180 или 120°. При расчете многошпоночного соединения допускают, что нагрузка между всеми шпонками распределяется равномерно.

Формула проектировочного расчета для определения рабочей длины l

рприз­матической шпонки (шпонки со скругленными концами):

Для ответственных соединений призматическую шпонку проверяют на срез

(35)

где — расчетное напряжение на срез, МПа; b

— ширина шпонки, мм;l р — рабочая длина шпонки, мм; — допускаемое напряжение на срез; для сталей с > 500 МПа для неравномерной (нижний предел) и спокой­ной нагрузок (верхний предел) принимают МПа.

Шпонка. Шпоночный паз. Виды, размеры и предельные отклонения.

Призматические шпонки по ГОСТ 23360-78.

Рис 1. Основные обозначения призматических шпонок и шпоночных пазов.

Таблица 1. Размеры и предельные отклонения призматических шпонок и шпоночных пазов по ГОСТ 23360-78.

Диаметр вала d	Сечение шпонки bхh	Шпоночный паз	Длина l мм
Ширина b	Глубина	Радиус закругления r или фаска s1 x 45°
Свободное соединение	Номинальное соединение	Плотное соед.	Вал t1	Втулка t2
Вал (Н9)	Втулка (D10)	Вал (N9)	Втулка (JS9)	Вал и втулка (Р9)	Ном..	Ном.	Пред. откл.	не более	не менее
Cв.12 до 17 » 17 » 22	5×5 6×6	+0,030	+0,078 +0,030	0 -0,030	±0,015	-0,012 -0,042	3,0 3,5	+0,1	2,3 2,8	+0,1	0,25 0,25	0,16 0,16	10-56 14-70
Св. 22 до 30 » 30 » 38	8×7	+0,036	+0,098 +0,040	0 -0,036	±0,018	-0,015 -0,051	4,0 5,0	+0,2	3,3 3,3	+0,2	0,25 0,4	0,16 0,25	18-90
10×8	22-110
Св. 38 до 44 » 44 » 50 » 50 » 58 » 58 » 65	12×8	+0,043	+0,120 +0,050	0 -0,043	±0,021	-0,018 -0,061	5,0	3,3	0,4	0,25	28-140
14×9	5,5	3,8	36-160
16×10	6,0	4,3	45-180
18×11	7,0	4,4	50-200
Св. 65 до 75 » 75 » 85 » 85 » 95	20×12	+0,052	+0,149 +0,065	0 -0,052	±0,026	-0,022 -0,074	7,5	4,9	0,6	0,4	56-220
22×14	9,0	5,4	63-250
24×14	9,0	5,4	70-280

Таблица 2. Предельные отклонения размеров (d + t1) и (d + t2).

Высота шпонок	Предельное отклонение размеров
d + t1	d + t2
От 2 до 6	0 -0,1	+0,1 0
Св. 6 до 18	0 -0,2	+0,2 0
Св. 18 до 50	0 -0,3	+0,3 0

Призматические шпонки с креплением на валу по ГОСТ 8790-79.

Рис 2. Основные обозначения призматических шпонок с креплением на валу и шпоночных пазов.

Таблица 3. Размеры призматических шпонок с креплением на валу по ГОСТ 8790-79.

Ширина b (h9)	Высота h (h11)	Радиус закругления r или фаска s1 x 45°	Диаметр d0	Длина l2	Длина l (h14)	Винты по ГОСТ 1491-80
не менее	не более	от	до
8	7	0 25	0,40	М3	7	25	90	М3×8
10	8	0,40	0,60	8	25	110	М3×10
12	М4	10	28	140	М4×10
14	9	М5	36	160	М5×12
16	10	М6	11	45	180	М6×14
18	11	50	200
20	12	0,60	0,80	56	220
22	14	М8	16	63	250	М8×20
25	70	280
28	16	80	320
32	18	М10	18	90	360	М10×25
36	20	1,00	1,20	100	400
40	22	М12	22	100	400	М12×30
45	25	125	450

Сегментные шпонки по ГОСТ 8786-68.

Рис 3. Основные обозначения сегментных шпонок и шпоночных пазов.

Таблица 4. Размеры и предельные отклонения сегментных шпонок и шпоночных пазов по ГОСТ 8786-68.

Диаметр вала d	Размеры шпонки b×h×D	Шпоночный паз
Передающих вращающий момент	Фиксирующих элементы	Ширина b	Глубина	Радиус закругления r или фаска s1 x 45°
Вал t1	Втулка t2
Номин.	Пред. откл.	Номин.	Пред. откл.	не менее	не более
От 3 до 4 Св. 4 » 5	От 3 до 4 Св. 4 » 6	1×1,4×4 1,5×2,6×7	1,0 1,5	1,0 2,0	+0,1 0	0,6 0,8	+0,1	0,08	0,16
Св. 5 » 6 » 6 » 7	Св. 6 » 8 » 8 » 10	2×2,6×7 2×3,7×10	2,0	1,8 2,9	1,0 1,0
Св. 7 до 8	Св. 10 до 12	2,5×3,7×10	2,5	2,7	1,2
Св. 8 до 10 » 10 » 12	Св. 12 до 15 » 15 » 18	3×5×13 3×6,5×16	3,0	3,8 5,3	+0,2 0	1,4 1,4
Св. 12 до 14 » 14 » 16	Св. 18 до 20 » 20 » 22	4×6,5×16 4×7,5×19	4,0	5,0 6,0	1,8 1,8	0,16	0,25
Св. 16 до 18 » 18 » 20	Св. 22 до 25 » 25 » 28	5×6,5×16 5×7,5×19	5,0	4,5 5,5	2,3 2,3
Св. 20 до 22	Св. 28 до 32	5×9×22	7,0	+0,3	2,3
Св. 22 до 25 » 25 » 28	Св. 32 до 36 » 36 » 40	6×9×22 6×10×25	6,0	6,5 7,5	2,8 2,8
Св. 28 до 32	Св. 40	8×11×28	8,0	8,0	3,3	+0,2	0,25	0,40
Св. 32 до 38	Св. 40	10×13×32	10,0	10,0	3,3

Клиновые шпонки по ГОСТ 24068-80.

Рис 4. Основные обозначения клиновых шпонок и шпоночных пазов.

Таблица 5.1 Размеры и предельные отклонения клиновых шпонок и шпоночных пазов по ГОСТ 24068-80.

Ширина b (h9)	Высота h (h11)	Радиус закругления r или фаска s1 x 45°	Длина l (h14)	Высота шпоночной головки
не менее*	не более	от	до
2	2	0,16	0,25	6	20	—
3	3	6	36	—
4	4	8	45	7
5	5	0,25	0,40	10	56	8
6	6	14	70	10
8	7	18	90	11
10	8	0,40	0,60	22	110	12
12	8	28	140	12
14	9	36	160	14
16	10	45	180	16
18	11	50	200	18
20	12	0,60	0,80	56	220	20
22	14	63	250	22
25	14	70	280	22
28	16	80	320	25
32	18	90	360	28
36	20	1,00	1,20	100	400	32
40	22	100	400	36
45	25	110	450	40
50	28	125	500	45
56	32	1,60	2,00	140	500	50
63	32	160	500	50
70	36	180	500	56
80	40	2,50	3,00	200	500	63
90	45	220	500	70
100	50	250	500	80

Продолжение.

Таблица 5.2 Размеры и предельные отклонения клиновых шпонок и шпоночных пазов по ГОСТ 24068-80.

Диаметр вала	Сечение шпонки bхh	Шпоночный паз
Ширина b	Глубина	Радиус закругления r или фаска s1 x 45°
Вал и втулка (D10)	Вал t1	Втулка t2
Номин.	Пред. откл.	Номин.	Пред. откл.	не менее	не более
От 6 до 8	2х2	2	1,2	+0,1 0	0,5	+0,1 0	0,08	0,16
Св. 8 до 10	3х3	3	1,8	0,9
Св. 10 до 12	4х4	4	2,5	1,2
Св. 12 до 17	5х5	5	3,0	1,7	0,16	0,25
Св. 17 до 22	6х6	6	3,5	2,2
Св. 22 до 30	8х7	8	4,0	+0,2 0	2,4	+0,2 0
Св. 30 до 38	10х8	10	5,0	2,4	0,25	0,40
Св. 38 до 44	12х8	12	5,0	2,4
Св. 44 до 50	14х9	14	5,5	2,9
Св. 50 до 58	16х10	16	6	3,4
Св. 58 до 65	18х11	18	7	3,4
Св. 65 до 75	20х12	20	7,5	3,9	0,40	0,60
Св. 75 до 85	22х14	22	9	4,4
Св. 85 до 95	25х14	25	9	4,4
Св. 95 до 110	28х16	28	10	5,4
Св. 110 до 130	32х18	32	11	6,4
Св. 130 до 150	36х20	36	12	+0,3 0	7,1	+0,3 0	0,70	1,00
Св. 150 до 170	40х22	40	13	8,1
Св. 170 до 200	45х25	45	15	9,1
Св. 200 до 230	50х28	50	17	10,1
Св. 230 до 260	56х32	56	20	11,1	1,20	1,60
Св. 260 до 290	63х32	63	20	11,1
Св. 290 до 330	70х36	70	22	13,1
Св. 330 до 380	80х40	80	25	14,1	2,00	2,50
Св. 380 до 440	90х45	90	28	16,1
Св. 440 до 500	100х50	100	31	18,1

Допуски и посадки шпоночных соединений

Общие сведения о шпоночных соединениях

Шпоночное соединение – один из видов соединений вала со втулкой с использованием дополнительного конструктивного элемента (шпонки), предназначенной для предотвращения их взаимного поворота. Чаще всего шпонка используется для передачи крутящего момента в соединениях вращающегося вала с зубчатым колесом или со шкивом, но возможны и другие решения, например – защита вала от проворачивания относительно неподвижного корпуса. Более подробно о видах шпоночных соединений здесь.

В отличие от соединений с натягом, которые обеспечивают взаимную неподвижность деталей без дополнительных конструктивных элементов, шпоночные соединения – разъемные. Они позволяют осуществлять разборку и повторную сборку конструкции с обеспечением того же эффекта, что и при первичной сборке.

По форме шпонки разделяются на призматические, сегментные, клиновые и тангенциальные. Призматические шпонки дают возможность получать как подвижные, так и неподвижные соединения. Сегментные шпонки и клиновые шпонки, как правило, служат для образования неподвижных соединений. Форма и размеры сечений шпонок и пазов стандартизованы и выбираются в зависимости от диаметра вала, а вид шпоночного соединения определяется условиями работы соединения.

Обычно шпонки устанавливают в пазах на валу по неподвижной, а втулки – по одной из подвижных посадок. Натяг шпонки необходим, чтобы шпонка не выпадала при монтаже и не передвигалась при эксплуатации, а зазор при втулке, – чтобы компенсировать неизбежные неточности размеров, формы и взаимного расположения пазов. В машиностроении наибольшее применение получили соединения с призматическими шпонками. Их размеры и размеры шпоночных пазов нормируются ГОСТ 23360-78 «Шпонки призматические. Размеры, допуски и посадки». Предельные отклонения размеров призматических шпонок по ширине и высоте установлены для трех исполнений шпонок (рис. 1):

• с закруглениями по обоим концам (А);
• прямоугольные (В);
• с закруглением на одном конце (С).

Рис. 1. Виды исполнений призматических шпонок (вид сверху)

Шпоночное соединение включает в себя минимум три посадки: вал-втулка (центрирующее сопряжение) шпонка-паз вала и шпонка-паз втулки. Точность центрирования деталей в шпоночном соединении обеспечивается посадкой втулки на вал. Это обычное гладкое цилиндрическое сопряжение, которое можно назначить с очень малыми зазорами или натягами, следовательно – предпочтительны переходные посадки.

Возможно еще одно сопряжение – по длине шпонки, если призматическую шпонку с закругленными торцами закладывают в глухой паз на валу.

Глубина паза у вала под шпонку задается размером l, (предпочтительно) или d-t₁, глубина паза у отверстия под шпонку – размером t₂ или D+t₂ (рис. 2).

Рис. 2. Параметры шпоночного соединения

Размеры шпонок изготавливаются: по ширине b шпонки (рис. 2) с полем допуска h9, по высоте h шпонки с полем допуска h11 (при высоте шпонки 2 …6 мм – по B9), по длине l шпонки с полем допуска h14. Такое назначение полей допусков на размеры призматических шпонок делает возможным их централизованное изготовление независимо от посадок.

Все виды шпоночных соединений образуются в системе вала. Вид соединения выбирается в зависимости от его функционального назначения с учетом технологии сборки. Для предпочтительного применения стандартом предусмотрено три вида соединения (рис. 3):

• Свободное – соединение с гарантированным зазором для возможности перемещения втулки вдоль вала со шпонкой. Соединение подвижное. Для ширины паза на валу задается поле допуска Н9, для ширины паза втулки – Z10.
• Нормальное – соединение с переходной посадкой, с большей вероятностью в получении зазора, не требующее частых разборок. Соединение неподвижное. Для ширины паза на валу задается поле допуска N9, для ширины паза втулки – J9.
• Плотное – соединение с переходной посадкой, с приблизительно равной вероятностью получения зазоров и натягов, применяющееся при редких разборках и реверсивных нагрузках. Соединение неподвижное. Для ширины паза вала и втулки задается одно поле допуска H9.

Стандартом установлены поля допусков по ширине шпонки и шпоночных пазов b для свободного, нормального и плотного соединений. Длина пазов вала и отверстия под шпонку изготавливается с полем допуска Z15, глубина пазов вала и отверстия – с полем допуска Z12. К местам установок шпонок предъявляются дополнительные требования по расположению поверхностей.

***
