Дисковая пилорама своими руками

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

• два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
• две рельсы;
• уголки 50х100 мм и 40х40 мм;
• отрезки водопроводной трубы в 25 см в качестве стяжек;
• плита из стали толщиной в 4-6 см и длиной в 60 см;
• подвижные шланги;
• трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания

из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

1. По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
2. Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
3. Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
4. Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого снизу стальной плиты приваривается уголок

40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Пилорама из бензопилы своими руками – вариант №2

Состоит конструкция из четырех главных узлов:

1. Пилы с приводом.
2. Механизма для регулирования толщины изготавливаемой доски.
3. Механизма для передвижения пильной части конструкции.
4. Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки

, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника

на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней

– неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Пилорама – это имеющий внушительные размеры достаточно опасный в работе агрегат

, поэтому перед началом его сборки следует тщательно продумать место его эксплуатации. Оно должно быть хорошо освещенным, проветриваемым и иметь свободное пространство. Значительно облегчит процесс обработки материала находящийся рядом склад для готовых досок.

Для пилорамы с электрическим двигателем следует очень внимательно устанавливать необходимые переключатели и автоматы, а также делать монтаж проводки.

Так как наиболее опасными элементами агрегата являются все его режущие и подвижные части, то при сборке конструкции именно им следует уделить особое внимание. Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции

Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции

Перед началом эксплуатации собранного оборудования необходимо проверить все крепления и узлы, а также устойчивость конструкции.

Основные типы пилорам

Существуют следующие разновидности пилорам:

1. Рамная. Она представляет собой конструкцию с плоскими пильными полотнами, закрепленными на раме. Рамная пилорама чаще всего устанавливается в крупных деревообрабатывающих цехах. Этот аппарат отличается высокой мощностью, прочностью конструкции. Рамная пилорама не требует дополнительного обслуживания. Ее недостатком является большая толщина среза, что увеличивает количество вырабатываемой стружки.
2. Ленточная. Обработка заготовок осуществляется при помощи пильной ленты, регулируемой стабилизирующими роликами. Режущий элемент совершает только поступательные движения, получаемые от роликов. Ленточные пилорамы используются в небольших деревообрабатывающих цехах.
3. Дисковая. Является одним из самых распространенных видов ручных пилорам. Она оснащена диском с зубьями. Каждый зуб распиливает небольшую часть бревна. Для улучшения производительности данные станки оборудуются несколькими режущими дисками.
4. Цепная. Распиловка бревен производится при помощи цепной пилы, установленной на каркасе с металлическим профилем. Цепная пилорама отличается малым весом и небольшими габаритами. Поэтому этот мини-станок чаще всего используется в бытовых условиях.

При выборе пилорамы необходимо определить объем обрабатываемых заготовок и условия эксплуатации оборудования. Также нужно учитывать технические характеристики и материалы, из которых изготовлены режущие элементы. Одним из основных критериев выбора является прочность конструкции. Деревообрабатывающий станок должен выдерживать вес обрабатываемых бревен.

Выбор конструкции дисковой пилорамы

Самодельная вертикальная пилорама

Самая простая самодельная распиловочная конструкция состоит из стола, над поверхностью которого находится отрезной диск. Сделать подобную модель можно в домашних условиях. Однако ее производительность будет невысока.

Главным недостатком этой конструкции является необходимость самостоятельно осуществлять подачу бревна к месту распиловки. Это приведет к нарушению геометрии будущей доски или бруса. Поэтому подобные типы оборудования используются только для обработки небольших заготовок или листового материала.

Намного большей функциональностью обладает угловая пилорама. Она выполняет одновременно два реза в горизонтальном и вертикальном положении. Однако ее изготовление сложнее, чем у вышеописанной модели. Дисковая пилорама своими руками имеет такие особенности конструкции:

• подвижная режущая каретка. Она передвигается по направляющим, находящимся на корпусе стационарной платформы. На каретке располагаются два двигателя, на валы которых установлены пильные диски. Обязательно необходимо сделать устройство для регулировки положения кромок дисков;
• стационарная платформа для заготовок. В ней предусмотрены фиксаторы бревен. В противном случае во время работы возможно смещение, что приведет к деформации изделия.

Подобную мини конструкцию можно сделать из подручных материалов

Важно, чтобы она смогла выдержать нагрузки и постоянную вибрацию, которая неизбежно появится во время работы

Это важно

Ниже приведены важные моменты, на которых стоит обратить внимание:

• При изготовлении каркаса использовать швеллер №4 и №6. Для уменьшения вибрации, соединения обвариваем сваркой;
• Направляющие каретки следует применять рельс марки Р50. Обязательно проверить на наличие искривлений и деформаций рельс. Затем осуществляется подбор опорных колес;
• Передвижная часть платформы должна совпадать с размером каретки. Дополнительная регулировка возможна при помощи ступиц опорных колес;
• Силовая установка (двигателя) монтируется подальше от места распила.
• Для безопасности оператора следует смонтировать защитный щит, но он не должен в свою очередь мешать обзору при работе.

Количество готового материала, цена распила

Выход полезного материала с хвойных и лиственных пород отличается в процентном соотношении. Для пиломатериалов, полученных с хвойных деревьев, характерны следующие показатели:

• при условии, что операцию проводит профессионал, и используется дисковая пилорама, процент готового леса будет наиболее высоким (80-85%);
• обрезной материал, который дают станки, составляет в среднем 55-70%;
• необрезная доска при работе бензопилой оставляет до 30% отходов.

Цифры приводятся без учета готового отбракованного леса, количество которого может достигать 30%. Однако такой материал идет на изделия, допускающие определенный брак.

Готовые изделия из дерева после распиловки

Лиственный кругляк дает 60% готового необрезного леса и около 40% обрезного. Это объясняется исходной кривизной кругляка. Можно увеличить количество получаемой продукции: для этого потребуются лесообрабатывающие станки различной направленности. Определенного рода приспособление может повысить количество пиломатериала на 10-20%. На один куб пиломатериала понадобится около 10 кубов лиственного кругляка. Цена на установку дополнительного оборудования окупится стоимостью готового леса. Специальные линии дают больший объем, но их использование целесообразно только на большом участке. Средняя цена распиловки леса на обычной пилораме составит примерно 150-180 рублей за кубометр досок.

Ручная работа: применение бензопилы

Для домашнего раскроя нескольких стволов нецелесообразно приобретать инструмент, стоимость которого в разы превышает цену готовых изделий. Если есть необходимый навык, то эффективнее и дешевле проделать всю необходимую работу обычной бензопилой, или цепным оборудованием, работающим от электричества. Конечно, такая работа требует гораздо больше физических затрат и времени, но зато цена вопроса существенно уменьшается.

Работа на садовом участке требует обрезки плодовых деревьев, а также появляется возможность дополнительно изготовить материал для хозяйственных построек, не прибегая к услугам специалистов, так что любой рачительный хозяин предпочтет купить бензопилу. Чаще всего для дома заготавливаются хвойные породы, с распилом которых прекрасно справляется этот инструмент. Благодаря ровным стволам проще наметить линии разреза, что увеличивает скорость работы. Профессионалы, кстати, чаще всего пользуются именно бензопилой, так как она мощнее электрической и воспользоваться ей можно в любом месте, независимо от наличия на месте вырубки или распила источников электропитания.

Варианты распиловки древесины

Для работы бензопилой на раскрое бревен понадобится такое приспособление, как насадка на пилу, а также направляющие распила и закрепители основы-ствола. Насадка в виде рамки крепится на инструмент так, чтобы оставалась возможность регулирования расстояния между цепью и самой рамкой. Делается это для возможности выхода готовых пиломатериалов, разных по толщине. На роль направляющей можно взять либо нужной длины профиль, либо ровную деревянную планку с достаточной жесткостью. На инструмент подбирается специальная цепь, предназначенная для разреза ствола вдоль. Ее отличие от остальных состоит в зубьях, заточенных под определенным углом.

Перед тем, как приступить к работе, необходимо не только подготовить весь необходимый инструмент. Вне зависимости от того, предназначается для обработки ствола деревообрабатывающий станок или ручное приспособление, первым делом нужно ознакомиться с картой распила. Это делается для того, чтобы минимизировать процент отходов, и увеличить выход полезной продукции.

Первое, о чем нужно побеспокоиться при продольном распиле – равномерная плотность готовых досок. Для этого грамотный распиловщик направляет инструмент с восточной стороны бревна на западную, или в обратном направлении. Это объясняется большей плотностью кругляка в его северной части, чем в южной.

Виды распиловки

Далее бензопилой снимается горбыль с двух сторон таким образом, чтобы получить двухкантный брус. Его, в свою очередь, распиливают в соответствии со схемой распила, выбранной в начале работ. Выход дает необрезную доску. Если в стволе присутствует некоторый процент пороков, то возможен круговой распил с поворотом ствола под прямым углом или на 180°.

Принцип функционирования

Перед самостоятельным изготовлением конструкции, необходимо изучить работу и особенности комплектации миниатюрной дисковой пилорамы. Зачастую она используется для обработки средних и больших бревен. В итоге формируется брус и доски.

Главный элемент конструкции — силовая установка, которая обеспечивает вращение распилочных дисков. Помимо этого, для обеспечения автоматизации работы требуются следующие составляющие:

• линия подачи. Она бывает автоматической и неподвижной. Зачастую предпочтение отдается последнему решению, потому что он является более экономичным при изготовлении своими руками;
• узел распила. Может включать в себя одно или несколько режущих полотен. Также бывает поперечным и горизонтальным;
• управляющий блок. Он расположен сверху узла распила. С помощью этого устройства у мастера есть возможность настраивать обороты двигатели, запускать и деактивировать оборудование.

Пилорама углового типа используется для радиального и тангенциального распиливания заготовок. Особенности конструкции такой установки позволяют предельно эффективно применять все бревно.

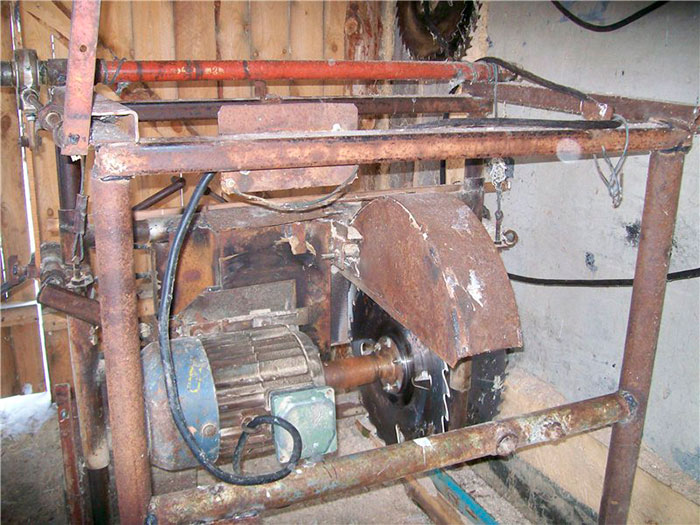

Дисковые пилорамы своими руками

Сегодня изготовить подобное устройство получится у каждого. Для этого потребуются:

• Козлы строительные;
• Инструменты для работы с деревом и металлом;
• Пластины из металла;
• Доски;
• Крепеж;
• Электромотор.

Сначала надо хорошо изучить чертежи и конструкцию дисковой пилорамы. Ко всему прочему, следует ознакомиться с ее отличительными параметрами. Рабочей деталью станка служит зубчатая пила. Она монтируется на шпинделе аппарата. В некоторых случаях пилу размещают на вал мотора.

На устройстве в обработку пиловочника входит кромление и деление необрезной древесины, а еще разрез сырья по заданным размерам. Прежде чем перейти к работе, сначала следует посмотреть готовые чертежи дисковой пилорамы или разработать свою схему.

Самым простым элементом дисковой пилорамы считается стол. Под ним располагают вал с пилой, который приводит в действие движок при помощи ременной передачи, при этом режущий элемент располагают над поверхностью стола.

Основание станка производят из козлов, подойдут как металлические, так и деревянные изделия. Их между собой связывают отрезками доски. К нему фиксируется стол, собранный из стальных пластин, толщиной 4 мм и шириной порядка 200 мм. Для скрепления пластин используют перемычки и шурупы.

Диски для оборудования, как правило, делают из дюралюминиевого или стального листа толщиной до 3 мм. Диаметр их должен быть равен 500 мм. Если изготавливается конструкция для распила древесины, тогда используется пила с 2—3 зубьями. Такой диск легко сможет обрабатывать многие породы.

Вообще, режущие зубья являются главным залогом качественной распилки бревен. Вырезать их лучше из твердосплавной пластины или сломанного сверла. Они должны иметь верный угол резания и тщательную балансировку. Угол резания зубьев нужно делать 30 °, а задние углы — 15 °.

Но запомните, когда резцы плохо сбалансированы, происходит их трение о стенки распила.

Режущую часть монтируют снизу к столу, при этом диск пилы должен находиться по центру зазора, образующегося между пластин. Фиксируют ее через отверстия, созданные заранее в опорной плите и пластинах. С лицевой стороны их раззенкуют и собирают винтами с потайными головками.

Конструкция направляющей при сборке своими руками дисковой пилорамы тоже важна. Можно сделать п-образное седло. Его формируют из досок по форме бревна. К нему фиксируется движок с пилой мощностью не менее 2 кВт.

Затем сделанный стол прикручивается к станине винтами, а в отверстия между пластинами кладется вкладыш с прорезью, чтобы установить пильный диск. К столу останется лишь прикрепить упорную планку, используя струбцины.

Проектирование установки

Для изготовления пилорамы нужно разработать компоновочную схему. В ней выполняется определение положения узлов. Рассматриваются их взаимодействие.

Нужны расчеты по определению мощности двигателя. Для диска диаметром 400 мм и более потребуется 5 кВт. При меньшем значении производительность пиления окажется невысокой.

Конечно, для самодельной установки полный комплект чертежей не нужен, но основные эскизы потребуются. Пользуясь ими, мастер прорабатывает особенности взаимных перемещений подвижных элементов.

Общий вид дисковой пилорамы. Видны основные элементы конструкции – рельсовый путь, инструментальная рамка, пильная головка:

Устройство дисковых пилорам

Дисковые пилорамы применяются в случае, если требуется продольная распилка ствола дерева. Станок работает, используя электрическую энергию. Чтобы лучше разобраться в его работе, следует упомянуть те компоненты, из которых он состоит:

• дисковые пилы — в зависимости от варианта пилорамы, может быть одна или две пилы;
• передвижная каретка;
• электродвигатели, обеспечивающие всю пилораму необходимой электроэнергией для работы.

Однодисковая пила может осуществлять распиливание брёвен в двух положениях, а именно горизонтально и по вертикали. Такой распил реализуется, благодаря отсутствию холостого хода, что обеспечивается движению каретки вдоль и поперёк ствола дерева.

Существует также и двухдисковый вариант пилорамы. Отличается он тем, что имеющиеся пилы смонтированы под 90 градусов по отношению друг к другу. Благодаря такой конструкции, такой вариант пилорамы имеет большую производительность, так как способен работать ортогонально.

Кроме вышеназванных пилорам, существуют и другие варианты конструкции станков такого типа, которые состоят из таких элементов:

• подвижная каретка;
• два электродвигателя, каждый из которых выполняет свою работу: на одном из них закреплена дисковая пила, а другой служит непосредственно для передвижения.

Пилорама, имеющая такой вариант конструкции, называется горизонтальной. Подвижная каретка в любом случае изготавливается из металла и должна свободно перемещаться вдоль направляющего рельса, используя для этого ролики. Опять-таки, следует напомнить, что стоимость таких станков небольшой никак не назовёшь. Они действительно стоят немало, что отталкивает пользователей. Некоторые предпочитают положиться на собственные силы и изготовить такой станок самим, что позволяет сэкономить свои финансы, но при этом практически не потерять в производительности и качестве.

Виды распила бревна

Как правильно распилить бревно, чтобы получить оптимизированный выход пиломатериала? Нужно подобрать подходящую схему распила. Обусловлено это действие разнообразными моментами: видом древесины, объемами бревен, системой агрегата и сортностью пиломатериала, который нужно будет произвести. К тому же следует учесть, как в последующем пиломатериал будет торцован.

На практике известны следующие 3 схемы классического распила бревна на пилораме:

1. Пиление бревна по кругу. Данная конфигурация пиления выгодна для бревен среднего и высочайшего качества. Сначала делается пропил, затем бревно переворачивается на новую грань, затем опять распиливается, и снова переворачивается, и так до тех пор, пока не произойдет в лучшем случае 5 переворотов.
2. Элементарное распиливание бревна (или обыкновенное пиление насквозь). Подобную схему рационально использовать для древесины низкосортного качества. Получаемый пиломатериал в большей степени будет подвержен короблению во время сушки, в отличие от первой схемы, а также выйдет тяжелее и суше при большем объеме остатков, т. к. каждый элемент потом еще нужно будет распиливать по бокам. В данной модели распила бревно подвергается пилению до тех пор, пока не раскроется центральная ее часть. Далее оно разворачивается на 180º и допиливается до конца.
3. Пиление бруса. Эта комбинация распила используется, как правило, при работе с древесиной средней и крупной величины. В этом случае бревно может быть среднего и низкосортного качества и распиливается таким же образом, как при пилении по кругу. Однако стержневая часть бревна с габаритами 18х23 см или 25х25 см не распиливается. Такой брус либо продается как есть, либо подвергается обрабатыванию на других агрегатах по технологическому направлению.

При использовании той или иной модели для распила бревна повышается производительность пилорамы и экономится время и усилия на производство изделий разнообразного качества. (Рис. 1 Распиловка бревен на пилораме)

Разновидности пилорам

Наибольшее распространение на сегодняшний день получили следующие три типа приспособлений для распиловки бревен бензопилой своими руками, которые отличаются своей конструкцией:

• Шинная.
• Ленточная.
• Дисковая пилорама.

https://youtube.com/watch?v=XR_TrDiAqQU

Дисковые установки

Относительно простая конструкция дисковых установок позволяет с легкостью выполнять их большинству домовладельцев. Благодаря своей простоте сборки и многофункциональности такие разновидности деревообрабатывающих станков получили наибольшее распространение и встречаются повсеместно. Основой такой конструкции станет дисковая пила, которая устанавливается на шпинделе электрического двигателя. Дополнительно изготавливается прочное основание, над или под которым закрепляется вал с пилой и электродвигатель.

Прочная и надежная станина дисковой установки может быть выполнена из металлических или деревянных частей, которые свариваются или скрепляются друг с другом гвоздями и саморезами. Рабочий стол можно выполнить из листового металла, необходимо лишь обеспечить идеальную геометрию конструкции, что позволяет гарантировать максимально возможное качество распила древесины.

Использование дисковых пилорам позволяет выполнять рейки различного размера, изготавливать брус, шпон, нарезать доски с необходимой длиной и шириной. Благодаря высокой скорости вращения пилы удается обеспечить распил бревен с ровными качественными краями и срезами.

Пилорама ленточного типа

Установки ленточного типа сочетают простоту конструкции и отличную производительность. Соответственно, они пользуются популярностью не только в быту, но и широко применяются на лесопилках и предприятиях, которые занимаются производством пиломатериалов. К преимуществам оборудования данного типа можно отнести его высокую производительность, а также возможность осуществления распила крупных бревен, вес которых превышает 300 килограмм.

Для изготовления пилорамы ленточного типа потребуется следующее:

• Шкивы.
• Швеллер.
• Металлические уголки.
• Трубы с различным диаметром и размером.
• Металлоконструкции для изготовления шпал.

Изготовление такой пилорамы начинается с выполнения станины, которая имеет вид буквы П и изготавливается из уголка или швеллера с размерами 50 на 100 миллиметра. Стандартными размерами станины является длина 8 метров и высота не меньше 15 сантиметров. Для повышения прочности основы дополнительно швеллеры стягиваются трубами и уголком, что позволит выдержать основанию максимально возможную нагрузку.

Далее приступают к выполнению мобильной тележки. Для этого используется стальная плита, толщина которой составляет 40 миллиметров. За привод тележки будет отвечать электродвигатель, мощность которого должна составлять 10−12 кВт.

К тележке цепным приводом крепят пилу, которая через шкив фиксируется на валу электромотора. Сбоку от подвижной тележки приваривают ручку-штурвал, который будет отвечать за перемещение мобильной конструкции по неподвижному основанию.

https://youtube.com/watch?v=MVx1lq1COng

Шинные пилорамы

Шинные пилорамы или логосоли по своему устройству отличаются от других аналогичных устройств. С помощью такой ручной техники можно осуществлять продольную распиловку бревен, изготавливая качественные рейки и шпон. Благодаря компактным габаритам логосоль может быть установлена как на открытом воздухе, так и внутри небольшой мастерской или деревянного сарая. На такой пилораме можно будет не только осуществлять распил бревен, но и изготавливать небольшие по своим размерам заготовки с нестандартной формой.

Имея на руках качественную схему пилорамы и правильно подобрав длину полотна от бензопилы, можно самостоятельно выполнить такой станок, который будет обеспечивать качественную распилку бревен. Можно будет определиться с тем, как сделать пилораму своими руками, сэкономив на покупке компонентов для техники.

Выбор конструкции

Разрабатывается конструкция дисковой пилорамы под конкретные нужды. Производительность, ширина бревна, ровный рез на всю длину заготовки предполагают определенные технические решения в собираемом оборудовании. При ручной подаче увеличивается волна плоскости полученной доски. Размер диска пилы, пределы его смещения относительно упорной площадки зададут максимальный габарит древесины под распиловку.

Главные узлы

Компоненты будущего станка нужно сначала правильно расположить на чертеже. В устройство любой дисковой самодельной пилорамы входят:

• рама. Объединяет все составляющие в функциональное целое. В то же время расстояние между частями должно позволять безопасно выполнять работу своими руками, техническое обслуживание, охлаждение, удаление отходов. Главные качества – устойчивость, жесткость;
• двигатель. Электрический трехфазный вариант выбирают по мощности, количеству оборотов. Рабочее напряжение 380 В. При отсутствии подключения к сети ставят бензиновый мотор с повышающим редуктором;
• режущий узел. Располагается горизонтально, вертикально. Состоит из одного диска или двух (угол). Одиночная пила может фиксироваться в одном заданном положении или поворачиваться на 90° для исключения обратного холостого хода (рез угла);
• линия подачи. Простая самоделка ограничивается неподвижным столом с ручной подачей. Используют этот тип для мелких работ своими руками с заготовками не больших размеров. Массивное бревно подают под нож на каретке;
• пульт управления. Выполняет операции включения/отключения, доступные регулировочные переключения (обороты, подача, индикация). Выносится в удобное для работы и контроля процесса место на раме.

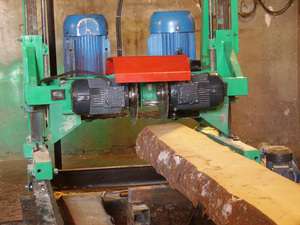

Два диска

Повысить производительность переработки позволяет конструкция дисковой пилорамы с двумя одновременно работающими режущими инструментами. Располагаются они под прямым углом друг к другу. Такие самодельные устройства более сложны в изготовлении.

Каждый диск снабжается своим двигателем и приводом. Частоту оборотов подбирают одинаковую.

Перемещение по горизонтали угловых пар диска с приводным механизмом происходит на подвижной каретке. Под нее выставляют направляющие. Для регулировки своими руками взаимного расположения дисковых пил, каждую пару оснащают регулировочными приспособлениями.

Направляющие

Назначение этого узла: обеспечивать прямолинейное перемещение инструмента относительно закреплённой заготовки. Можно использовать рельсы. Они выпускаются элементами длиной до 30…40 м.

При проектировании малогабаритной пилорамы, способной выполнять распил бревен до 8 м, можно использовать прямоугольные профильные трубы. Они гораздо легче стандартных рельсов, их значительно проще сваривать с дополнительными опорными фрагментами.

Чтобы рамка могла перекатываться по направляющим, нужны колеса. Они будут перекатываться по импровизированным рельсам. На катках нужны реборды, их назначение удерживать направление без смещения.

Инструкция по сборке

Самый простой вариант — это конструкция, состоящая из стола, двигателя и вала с пилой. Чтобы создать такое оборудование, сначала нужно выполнить раму. Для этого козлы соединяются дисками.

Поверхность стола выполняется из металлических пластин толщиной около 1 мм и шириной около 24 см. Соединяются пластины посредством винтов и перемычек, затем они закрепляются на деревянном основании.

Для соединения всех деталей пилорамы потребуются такие крепежные элементы, как винты и гайки. Между пластинами должны сохраняться маленькие зазоры. После того как пластины будут закреплены, в основании ствола следует сделать паз. Он должен находиться в таком месте, где диск пилы не будет касаться его стенок.
