Самодельные ленточные пилорамы своими руками от А до Я

Можно говорить о том, что даже простейшая самодельная пилорама, при условии, что она правильно собрана, имеет уникальную конструкцию. Дело в том, что только подобный тип деревообрабатывающего станка полностью исключает повреждение станины в результате падения тяжелой заготовки. Достигается это за счет независимо подвешенных направляющих.

О чем вы должны позаботиться, так это о выборе режущего инструмента. В нашем случае используется ленточная пила, потому, собственно, оборудование так и называется. Её ширина может достигать 60 мм. Натягивается она посредством пружинно-винтового механизма, что очень удобно, так как это не занимает много времени. Пильная лента устанавливается и фиксируется двумя замками

Они должны быть крайне надежными, обратите на это внимание, если собираетесь изготавливать самодельные ленточные пилорамы. Своими руками такие замки делать не стоит, лучше купить

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
две рельсы;
уголки 50х100 мм и 40х40 мм;
отрезки водопроводной трубы в 25 см в качестве стяжек;
плита из стали толщиной в 4-6 см и длиной в 60 см;
подвижные шланги;
трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

Далее выполняются следующие работы:

По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

снизу стальной плиты приваривается уголок

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

https://youtube.com/watch?v=KxtDdf-N3pY

Пилорама из бензопилы своими руками – вариант №2

Пилы с приводом.
Механизма для регулирования толщины изготавливаемой доски.
Механизма для передвижения пильной части конструкции.
Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Во-вторых.

Как только ширина пропила достигает необходимого размера, и остаток высоты бревна дошёл до получения нужного размера, его переворачивают. То есть если Вы пилите брус к примеру на 150, то и ширина пропила и высота остатка бревна должны соответствовать этому значению, даже быть больше, с учётом снятия горбыля.

Далее нам известен конечный размер материала, который необходимо получить, и мы его получим.

Для этого, после переворота бревна, начинайте расчёт от конечного размера до полного использования высоты бревна, но при этом не забывайте учитывать размер пропила, который как нам уже известно составляет от 2 до 5 мм.

К примеру — у Вас на эстакаде бревно, которое вы срезали до размера в 260 мм. Перевернем бревно и продолжим.

Конечный результат, которого мы хотим добиться — лафет, толщиной 150 мм. Далее, нехитрым способом сосчитав, что 260 мм-150 мм=110 мм. Мы получаем целых 110 мм толщины дополнительного материала. И именно его необходимо правильно рассчитать.

Берём этот дополнительный размер и высчитываем, для получения плахи, которая имеет размер 50 мм, 110-50=60, не забываем пропил, а у нас он составляет 2 мм, 60-2=58 мм, затем тесины, равной 25 мм, 58-25-2=31 мм, подгорбыльник 20 мм, 31-20-2=9 мм.

Как видите, из наших расчётов, получается 9 мм горбыль, 20 мм подгорбыльник, 25 мм тесина и 50 мм плаха. А конечный размер составит 150 мм.

Как из бензопилы сделать пилораму

Еще одной разновидностью пилорамы, которую можно собрать своими руками, является пилорама из бензопилы или шинная пилорама.

Несколько фото и видео дополнят нашу инструкцию и подробно рассмотрят все оставшиеся вопросы.

Для изготовления мини пилорамы из бензопилы необходимы два восьмиметровых швеллера, высота которых может варьироваться от 140 мм до 180 мм. Они и будут основой конструкции.

Кроме того, будут необходимы:

уголки, размером 50 на 100 мм;
2 рельсы;
стяжки (количество зависит от отверстий);
болты и шпильки.

Рельсы должны быть обязательно повернуты вверх подошвой.

По все длине основы, на расстоянии примерно 1 – 1,5 метра друг от друга, необходимо просверлить отверстия, их диаметр должен быть не меньше 14 мм, но и не более 16 мм.

В них вставляются стяжки, длина которых сантиметров 25. Их можно нарезать из остатков трубы 3 на 4, предназначенной для водопровода.

Из подготовленных заранее угольников из металла варят стойки, на которые крепят подготовленную основу.

Без них ни одна шинная цепная пилорама из бензопилы просто не существует. Следует учесть, что все элементы основы будущей пилорамы должны быть строго прямыми.

На созданную конструкцию устанавливают подвижную тележку. Ее основой станет стальная плита, длина которой равняется 600 мм, а толщина – 4-6 см.

К ней снизу надо приварить уголок, размером 40х40 мм, после чего все это установить на подшипники или ролики.

Наверху крепят два таких же уголка, и вот уже к ним прикрепляют саму бензопилу, например «Урал», которая и будет работать, как цепная шинная мини пилорама.

Чтобы бревна при работе не двигались свободно, необходимо сделать для них зажим, который будет фиксировать обрабатываемый материал в одном положении.

Изготовить эту конструкцию можно из труб и подвижных шлангов. Если предполагается работа с очень тяжелыми бревнами, то ставят наклоны и таким образом облегчают работу.

Самое трудное, с чем можно столкнуться, когда делается шинная цепная пилорама из бензопилы, это создание механизма, который будет регулировать толщину обрабатываемого изделия.

Лучше всего использовать простой способ, заключающийся в вертикальной установке по краям рамы домкратов любого типа, способных обеспечить крайне жесткую фиксацию.

Толщина будет меняться регулировкой этих домкратов. Пример того, как устроена шинная цепная пилорама с использованием бензопилы, показан на фото.

Общие характеристики

Это не странно, ведь в таком случае вы лишаете себя многих затрат, и единственное, что требуется купить, — деловой лес. А ведь обрезочный пиломатериал стоит очень дорого. Естественно, покупать собственную лесопилку, чтобы подправить ремонт или отремонтировать крышу, неразумно. Если же вы намерены построить какое-нибудь сооружение на чистом участке, то здесь пилорама может стать очень полезным решением. А если ещё попытаться изготовить её самостоятельно, это сделает затраты минимальными.

Сегодня применяется несколько ключевых модификаций подобного оборудования. Однако если вы намерены сделать самодельную пилораму, то, скорее всего, необходимо будет выбрать между двумя основными видами:

вариант с фиксированным размещением пилы,
вариант с тележкой, где фиксируется заготовка.

Именно она и перемещается по рельсам в процессе работы. Любые другие разновидности являются модернизированными версиями, которые существенно упрощают задачу и обеспечивают максимальное качество работы. Для примера можно взять мобильную пилу.

Размеры конструкции зависят от места размещения. Не секрет, что на всех участках (придомовых, дачных и т. д. ) присутствует своя характерная планировка, поэтому к выбору оптимальных размеров станка нужно подходить с особой тщательностью. Любые доступные в сети чертежи (соответствующая литература, интернет-ресурсы и другие источники информации) выполняют роль «ориентиров» — в плане отдельного комплектующего, параметров и других свойств. Самодельную пилораму делают таким образом, чтобы с ней было удобно работать в конкретном месте при конкретных условиях. В большинстве случаев подобные решения эксплуатируются для роспуска бревен и обрезки досок.

Самостоятельное соединение деталей

После тщательного подготовительного процесса приступают к сборке устройства

При этом важно не торопиться и хорошо проверять качество соединений деталей

Начинается сборка самодельной ленточной пилорами с изготовления стола с тумбой. На этом столе и будет расположен механизм. Для его сборки понадобятся деревянные бруски, мебельный щит. Заранее просчитывается удобная высота стола, диаметр шкивов. Стол должен быть удобным и вмещать в себя шкивы и двигатель.

На столе должны помещаться необходимые инструменты и быть место для собирания стружки. Желательно сразу продумать поддон для отходов. Чистка пилы будет проще и удобнее.

Если готовых нет, то нужно изготовить самодельные шкивы. Их можно вырезать из фанеры. Затем заготовки шлифуются, покрываются эпоксидной смолой. По центру шкива высверливается отверстие для роликовых подшипников. Сам подшипник для устойчивости закрепляют в муфте из текстолита. После этого колеса оклеиваются ленточной резиной. Диаметр шкивов допускается произвольный. Тем не менее чем больше диаметр шкива, тем дольше срок службы пилы.

Полотно зависит от размера шкива. Очень хорошим соотношением считается 1/1000 полотна пилы к диаметру шкива. Другими словами, если имеется шкив с диаметром в сорок сантиметров, то подойдет четырехмиллиметровая лента. Когда устанавливается шкив, необходимо проследить, чтобы вал подшипника был перпендикулярным. Даже при небольшом отклонении будет наблюдаться биение колеса, в результате чего лента будет соскакивать.

Следующий этап — это сборка опорной рамы. На ней будет крепиться все устройство. Рама делается из углового швеллера и может иметь С-образную форму. Эта форма замечательно удерживает ленту. На швеллер надевается металлическая ось. Рама или станина — это самая важная часть конструкции.

На оси при помощи втулок насаживаются шкивы. После чего, добиваются их баланса. Против вибрации ленты используют демпфер. Присоединяют к двигателю подвижные детали. Надо иметь в виду, что средняя скорость вращения ленточной пилы составляет от 700 до 900 оборотов в минуту. Этот параметр необходимо учитывать, когда рассчитывается диаметр приводных шкивов.

На двигатель лучше всего одеть защитный кожух. Он защитит приводной механизм от попадания мелкой пыли и стружек.

Для удобства подачи обрабатываемого материала крепят металлические уголки. Они создают направляющий механизм.

Деревянные части надо астроганить, покрасить или покрыть лаком. С одной стороны, это эстетично и удлиняет срок службы изделия, а с другой — защищает руки работающего от заноз из необработанного дерева. Перед покраской древесина зачищается мелкой шкуркой и обрабатывается жидкостями, предотвращающими гниение дерева.

Настройка, проверка и заточка

Перед началом работы обязательно надо проверить и настроить аппарат. Необходимо убедиться, что лента образует прямой угол. Малейшее отклонение может привести к поломке машины и даже нанести травму. С помощью ведомого шкива натягивают ленту. Добиваются максимального натяжения резательной ленты.

Заточка ленточных полотен несложна и доступна. Технология проверена многими мастерами. Необходим специальный станок и немного терпения. Сначала производят первоначальную заточку, то есть восстанавливают симметрию, выравнивают зубья пилы, удаляют небольшие трещины на кромках. Затем очищают пилу от пыли и металлических опилок и производят разводку, восстанавливая задний и передний углы.

Завершающим действием является финальная заточка. Именно она придает зубьям необходимую остроту и устраняет различные искажения.

Ленточная мини-пилорама своими руками

Какую бы версию самодельной пилорамы вы ни сделали, она в любом случае будет иметь уникальную конструкцию. Это объясняется тем, что при соблюдении правил её изготовления это оборудование не допустит повреждения станины в случае падения тяжёлой заготовки.

Такое возможно, из-за особой конструкции пилорамы, в которой направляющие подвешены и располагаются независимо друг от друга. С особой внимательностью вы должны подойти к выбору режущего инструмента.

В рассматриваемой ситуации это будет ленточная пилорама, что, впрочем, и так понятно, если вспомнить, какое именно оборудование мы собираемся изготавливать своими руками. Самодельная ленточная или дисковая пилорама может иметь ширину порядка 60 мм.

Для натяжения в конструкции предусмотрен специальный пружинно-винтовой механизм. Это довольно удобное решение, поскольку сама процедура натягивания не занимает много времени. После установки пильной ленты её необходимо закрепить посредством двух замков.

Эти запорные механизмы должны отличаться высокой надёжностью. Об этом нужно помнить каждому, кто собирается изготавливать ленточную конструкцию своими руками. Не стоит пытаться экономить на замках и делать их самостоятельно. Вы избежите многих неприятных ситуаций, если просто купите их в магазине.

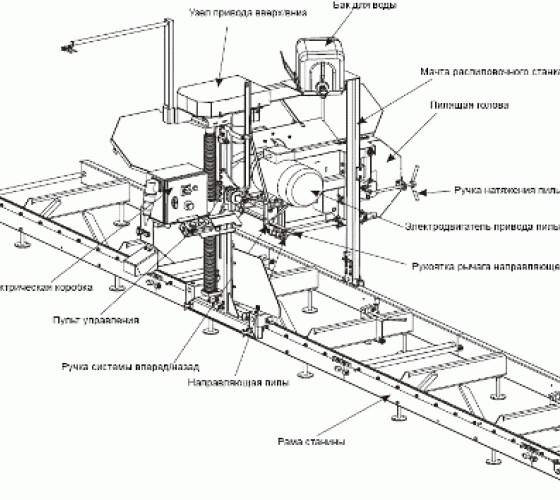

Принцип действия устройства

Работу на ленточной пилораме можно описать в виде следующих последовательных действий:

Начальным этапом деревообработки является подготовка заготовки. Заранее подготовленное бревно обрезают для придания необходимой формы, которая должна быть одинаковой со всех сторон.
После этого наступает этап обработки заготовки. Перед ним необходимо настроить пилораму. Если присутствует в конструкции автоматика, ей задают нужные параметры, а всё остальное выполнит само устройство.
Обычно вторым этапом и заканчивается процесс обработки заготовок из древесины. Но в случае если были обнаружены погрешности, то оператору предстоит самостоятельно их устранить.

Суть работы пилорамы заключается в следующем: вначале заготовка фиксируется в неподвижном состоянии, после чего приводится в действие подвижная лента, которая разрезает древесину.

Во время работы она перемещается строго горизонтально и закреплена на ведущем и ведомом шкивах. Чтобы рез получился прямым, необходимо постоянно контролировать натяжение ленты. Бревно, должно быть, закреплено между направляющими посредством специальной опоры.

В оснащении этого оборудования может присутствовать электронная линейка или гидравлика, которая помогает изготовить заготовки определённой толщины. В процессе обработки древесины оператору приходится выполнять небольшое количество ручных операций — укладка бревна, переворот и его зажим.

Распиловка древесины на ленточной пилораме — Все о брусе и деревообработке

Все фото из статьи

Распиленное бревно – это доски, брус, шпон и другие известные нам деревянные стройматериалы. Задача грамотной и эффективной распиловки стволов крайне актуальна при самостоятельной или промышленной заготовке леса, кроме того, знание основ поможет правильно выбрать пиломатериал.

Мы рассмотрим основные моменты, касающиеся этой темы, и расскажем, как правильно распилить бревно на ленточной пилораме.

Распил бревна на ленточной пилораме считается самым эффективным.

Основная задача

На фото – угловая пилорама.

В старину для строительства домов и прочих сооружений использовали целые стволы деревьев, из которых собирали так называемые срубы. Однако детали цилиндрической конусообразной формы не лучшим образом подходят для конструирования, поэтому из бревен стали делать доски и брус.

Доля цельного бревна, используемого в строительстве, исчезающе мала, поэтому лесозаготовщик должен овладеть искусством распиловки леса на доски и брус, иначе он разорится. Этот навык будет полезен и тем, кто решил выполнять заготовку своими руками для нужд частного строительства.

Древесина используется преимущественно в виде доски.

Итак, перед нами встает задача превратить обычное бревно в максимальное количество качественного полезного пиломатериала при минимальных расходах энергии, времени и сырья. То есть мы должны найти такой способ, при котором эффективность будет максимальной, а издержки – минимальными.

Неоднородность структуры древесины усложняет задачу ее распиловки.

Важно! Задача распиловки – получение максимального количества качественного пиломатериала при минимальных издержках за единицу времени

Вывод

Распиловка бревна считается одной из наиболее сложных и важных задач в работе по заготовке леса и производстве пиломатериала. От выбранной схемы, грамотно составленного порядка работы и подготовки инструмента зависит качество продукции и доход предприятия.

в этой статье расскажет о видах пилорам и способах распила древесины.

Распиловка древесины на ленточной пилораме — все плюсы и минусы

Здравствуйте уважаемые читатели и подписчики блога Андрея Ноака. В этой статье я расскажу вам о том, как правильно работать на ленточной пилораме при этом вы узнаете какие плюсы и минусы вас ожидают во время пиления и обслуживания агрегата.

Введение

Распиловка древесины на ленточной пилораме является самым распространённым видом обработки пиломатериала в частных хозяйствах. Если вы являетесь счастливым обладателем ленточной пилорамы, наверняка вы задумывались, как правильно работать на ней. Ведь весь расчет идет на долгосрочный срок эксплуатации, максимальную прибыль и высокую производительность оборудования.

Ни кому ни секрет, что правильная подготовка пилы и уход во время эксплуатации продлит срок ее жизни, снизит затраты на текущий ремонт. Как научиться работать на ленточной пилораме? Об этом и поговорим кратко. Почему кратко, потому что все есть у меня в классной книжечке, информация данная в ней ну просто незаменима для новичков и даже специалистов.

В книге я рассказываю о том почему в год можно и даже нужно менять несколько раз количество выпускаемых сортов и много других «вкусностей». Купить книгу можно прямо на сайте в разделе «КНИГИ».

Изготовление пилорамы в домашних условиях

А исходя из того, что обрабатывать дерево достаточно просто, многие люди отдают предпочтение домашним пилорамам, которые позволяют придавать материалу любую форму и вид непосредственно на участке. Руководствуясь готовыми схемами и чертежами, можно создать по-настоящему продуктивный прибор, который расширит ваши возможности и позволит проводить различные операции без обращения в профессиональные мастерские.

Целесообразность желания изготовить ленточную пилораму своими руками становится очевидной после просмотра расценок на заводское оборудование. Конечно же, подобные модели доступны в большом разнообразии, но их стоимость превышает сотни тысяч рублей. И это если говорить о представителях бюджетного сегмента. Более продвинутые и мощные стоят очень дорого.

Виды распила древесины

На первом этапе из бревна формируется лафет. Для этого по двум его сторонам делают срезы. В некоторых случаях обработку выполняют с четырех сторон. Предварительно составляется карта ленточного распила заготовки, на которой указывают размеры компонентов.

Определяющим параметром при выборе схемы является направление обработки бревна. В частности — движение режущей кромки относительно годовых колец. Согласно этому формируются пиломатериалы различного качества, обладающие уникальным внешним видом. От этого зависит не только их эстетические качества, но и цена.

Различают следующие типы распилов:

тангенциальный. Разрез выполняется по касательной относительно годовых колец. В результате этого на поверхности формируются продолговатые узоры в виде арок, колец;
радиальный. Для его выполнения необходима перпендикулярная обработка по годовым кольцам. Особенностью является равномерный рисунок;
поперечный. Обработка происходит поперек волокон, рисунок среза представляет собой ровный срез годовых колец;
рустикальный. Может делаться под любым углом, содержит определенное количество сучков, заболонь или других аналогичных им дефектов.

Нередко в деревообрабатывающей промышленности используются отходы ленточной распиловки бревна — горбыль. С одной стороны ровная плоскость, а другая остается необработанной.

Для составления максимально точного раскроя рекомендуется использовать специальные программы. Они учитывают не только габариты исходного материала, но и породу древесины.

Изготовление основания пилорамы

И так как уже повелось всегда стоит начинать с основания. Определившись с местом установки, займитесь расчисткой территории под установку станка. После расчистки, необходимо из гравия и песка утрамбовать песчаную подушку (основание не будет проседать). Ставим опалубку и производим бетонные работы.

Обязательно основания армировать проволокой либо арматурой. Это позволит уйти от переменных нагрузок, простым и понятным языком для снятия внутренних напряжений. Так мы уйдем от лишних трещин и повреждений основания. Потребуется также заготовить закладные, для чего? О них немного позже.

После осуществления бетонных работ, когда бетон схватился и окреп, нужно из уголка 50 * 50 мм, выложить направляющие (ребром к верху). Этот момент позволит нашей конструкции приобрести более жесткую конструкцию. В качестве материала можно использовать как уголок, так и швеллер или двутавровый рельс (эти элементы более жесткие по сравнению с профилем или уголком). Все составляющие свариваем между собой электросварочным аппаратом, а так же приваривается к закладным.

После проведения таких операций, нужно подумать каким образом будет удерживаться бревно на раме при распиле. Нужно сделать фиксацию. Расписывать много не буду, для этого потребуется выполнить, так как приведено в чертеже:

Читать также: Термостойкий клей для резины и металла

Данное приспособление позволит надежно зафиксировать материал.

Выбор материалов и комплектующих

Если вы серьёзно задумались об изготовлении самодельной ленточной пилорамы, будьте готовы уделить должное внимание вопросам выбора всех деталей и материалов

Первым делом следует подобрать двигатель. В большинстве случаев используют бензиновые или электрические агрегаты с соответствующими показателями мощности. Если взглянуть на ситуацию с практической точки зрения, то асинхронные (электрические) модели являются самыми оптимальными. Связано это с тем, что у них отсутствуют проблемы с подключением к домовой электрической сети, и к тому же срок их эксплуатации достаточно большой. А стабильность оборотов обеспечивает максимальное качество реза бревен на пилораме.
Материалы. Не секрет, что для обработки громадной древесины следует использовать качественные изделия из прочного металла. Для примера, на подвижной части «тележки» принято устанавливать заготовку из профилированной (толстостенной) трубы квадратного или прямоугольного сечения. А вот опорную раму изготовляют из швеллера, что связано с совокупными нагрузками. Исходя из этого, рельсы монтируют из габаритного уголка (не менее 45), хотя здесь эффективен и швеллер, но с меньшими линейными характеристиками.

Заключение

Далеко не каждый может позволить себе покупку готовой пилорамы, да и её окупаемость совсем небольшая, и то если речь идёт о коммерческом использовании и постоянных заказах. Поэтому приобретать столь недешевое оборудование, не зная, есть ли в этом смысл, нецелесообразно. Можно ли сделать конструкцию самостоятельно? Какие сложности могут возникнуть в процессе сборки, и чего ожидать от предстоящей работы начинающему самодельщику, который решился проводить распиловку необработанных бревен в домашних условиях?

обширном количестве токарных и сварочных работ

Общие особенности и порядок изготовления самодельной пилорамы рассмотрены. Специалисты рекомендуют заранее определить тип задач, которые будут решаться на оборудовании. Только после этого можно переходить к монтажу и сборке конструкции. Для упрощения предстоящей работы, можно скачать и изучить готовые чертежи, которые имеются в свободном доступе в сети. В таком случае вы сможете быстро и эффективно собрать установку с разными размерами, учитывая масштабирование. Также можно воспользоваться готовым руководством, но применить свои изменения, чтобы поменять конфигурацию или расширить набор функциональных возможностей пилорамы.

В любом случае, если придерживаться базовых принципов, учитывать советы профессионалов и не допускать непоправимых ошибок, отклоняясь от инструкции, вы сможете создать высокоэффективное устройство, которое позволит решать множество задач по обработке древесины в домашних условиях.
