Изготовление пресса в домашних условиях
Если у вас возникло желание сделать гидравлический пресс своими руками, то вы попали на нужную страницу. Что бы сделать пресс нам понадобится гидравлический насос. Его роль прекрасно выполнит домкрат бутылочного типа. Его конструкция как правило содержит ручной насос. Силу нажима, которую он нам даст будет где-то 10-20 тон, в зависимости от грузоподъемности, этого нам вполне хватит для работы в домашних условиях.
Гидравлические бутылочные домкраты
До того, как начнете подбирать подходящий домкрат нужно определится с задачами, для которых он нужен. Чем большее усилие нам нужно, тем жёстче конструкцию нам придется соорудить, и устройство большего тоннажа нам придется приобрести.
Пошагово что нужно что бы создать гидравлический пресс своими руками из домкрата:
- Определяем какое усилие должен выдавать пресс
- Покупаем соответствующий домкрат
- Разрабатываем чертежи гидравлического пресса
Приступаем к разработке чертежа каркаса нашего пресса
Он является не маловажной частью конструкции пресса из домкрата
Важно понимать, что при работе пресса, домкрат будет давить вверх и вниз конструкции стараясь разорвать каркас. Прочность конструкции каркаса всегда стоит делать с запасом
Каркас должен обладать высокой устойчивостью, следует обратить внимание на низ рамы. Внутренний проем пресса рассчитывается из следующих параметров: высота домкрата, величина свободного хода штока (ее желательно делать меньше чем величина полного хода штока), Толщину детали которую хотим обрабатывать
Вот несколько примеров прессов, сделанных своими руками из домкратов:
Преимущества покупки гидравлического пресса
Выбор в пользу заводского оборудования принесет следующие преимущества:
- длительную безаварийную эксплуатацию установки сроком до 7 лет и более;
- возможность использования пресса в любых нужных условиях;
- большие объемы и высокую скорость переработки ТБО: от 80 до 2100 кг за час.
Заводские установки отличаются надежной, эффективной работой и полностью решают задачу утилизации отходов на предприятиях. Использование оборудования обеспечивает сокращение объема мусорных контейнеров до 75%, сокращение необходимого для вывоза транспорта в 3─5 раз, общую экономию на утилизационной статье расходов до 30%. ← Вернуться к списку статей
Как самостоятельно изготовить гидравлический пресс с электрическим приводом
Серийные гидравлические прессы с электроприводом стоят достаточно дорого, поэтому есть смысл задуматься над тем, как сделать электрогидравлический пресс своими руками. Для этого вам понадобятся нижеперечисленные инструменты и оборудование:
- сварочный аппарат;
- токарные станок;
- сверлильный станок;
- болгарка;
- электрическая дрель.
Этот пресс сможет выдать максимальное давление в 35 тонн
Несущей конструкцией электрогидравлического пресса, подвергаемой основным механическим нагрузкам, является каркас, прочности которого и следует уделить особое внимание. Хорошо подойдет для этих целей тавровая балка, изготовленная из металла такой толщины, чтобы он смог выдерживать нагрузки, создаваемые гидравлическим прессом, и при этом не прогибаться
Каркас пресса из двутавровой балки
Конструктивно каркас самодельного электрогидравлического пресса представляет собой П-образную станину, сваренную из тавровых балок и установленную на основание, для изготовления которого можно использовать более тонкие швеллеры и уголки. В средней части такого каркаса (по его высоте) в него вваривается рабочая площадка, для изготовления которой применяются толстостенные швеллеры.
Особенно внимательно следует отнестись к креплению гидроцилиндра на станине самодельного электрогидравлического пресса. Для того чтобы такое крепление было максимально надежным, лучше зафиксировать гидронасос на 20-миллиметровой металлической плите, используя для этого фланец. Сама металлическая плита, которая и будет воспринимать на себя все механические усилия, монтируется на двух тавровых балках.
Жесткость конструкции обеспечивают качественно выполненные сварочные швы
Принцип действия
В основу принципа действия гидравлического цилиндра положены два закона физики. Один из них гласит, что жидкость, на которую оказывается давление, практически не изменяется в своем объеме. Согласно второму (закону Паскаля), жидкость, на которую оказано давление, передает его без изменений в любую точку и во всех направлениях.
Таким образом, если создать замкнутую гидросистему, элементами которой будут два цилиндра разного диаметра, оснащенные поршнями и соединенные между собой трубопроводом, жидкость, нагнетаемая по трубопроводу поршнем цилиндра меньшего диаметра в цилиндр с поршнем большего диаметра, будет оказывать на последний большее давление. По данной схеме работают все гидроцилиндры, являющиеся, по сути, гидроредукторами.
Устройство поршневого гидроцилиндра
Гидроцилиндры для оснащения прессов отличаются не только простотой конструкции, но и другими достоинствами:
- высокой эффективностью, демонстрируемой при работе с большими нагрузками;
- возможностью выполнения точных настроек параметров функционирования;
- высокой надежностью и защищенностью от перегрузок, которая обеспечивается использованием в конструкции предохранительных клапанов;
- компактными габаритами и небольшим весом;
- высокой энергоэффективностью, что обеспечивает экономичность использования таких устройств.
Внимание: продукция данного раздела временно НЕ ПОСТАВЛЯЕТСЯ
Гидравлика / Гидроцилиндры // ЦГ
|
|

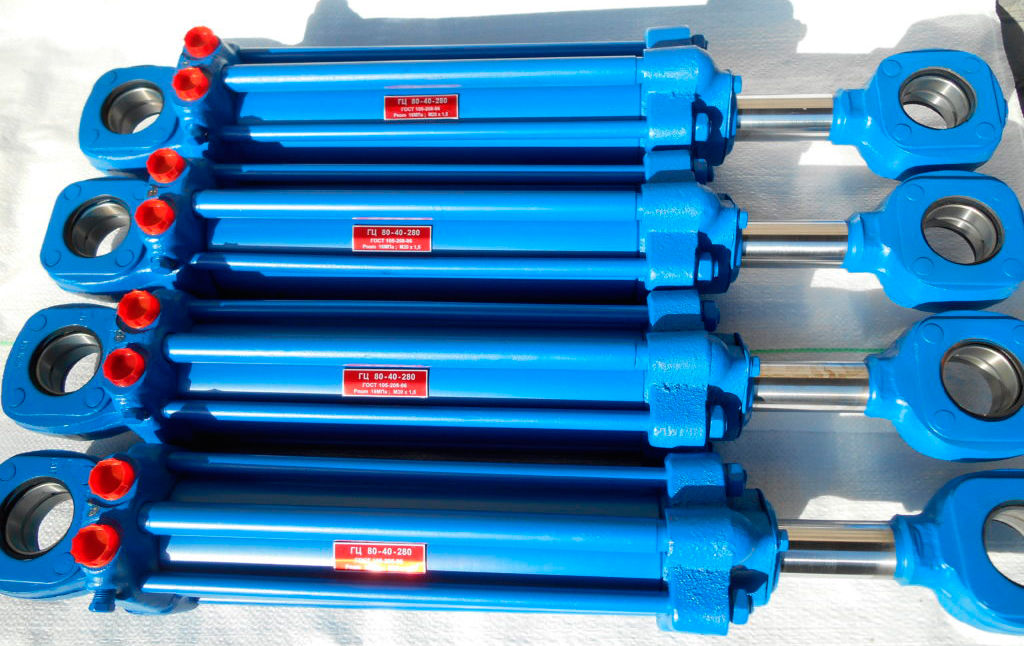

Одноступенчатые поршневые гидравлические цилиндры ЦГ-40, ЦГ-50, ЦГ-60, ЦГ-80, ЦГ-100, ЦГ-110, ЦГ-125,ЦГ-140, ЦГ-160, ЦГ-180, ЦГ-200 и др. (гидроцилиндры), применяются в объемных гидроприводах строительных, дорожных, коммунальных машин и оборудования, трактов и сельскохозяйственных машин. Гидроцилиндры должны соответствовать ГОСТ 17411–91, ГОСТ 16514–87, ГОСТ 15150–69, ГОСТ 15151–69. Гидроцилиндры имеют исполнения У, УХЛ, ХЛ, Т категории I по ГОСТ 15150-69. В зависимости от конструктивного исполнения различают гидроцилиндры с односторонним и двусторонним выходным штоком, поршневые одностороннего и двустороннего действия. Перейти в каталог гидроцилиндров… Условное обозначение гидроцилиндров: | ||||||||
| Х | — | Х | . | Х | * | Х | . | Х | |
| Конструктивное исполнение базового цилиндра ² | |||||||||
| Ход поршня, мм | |||||||||
| Диаметр штока, мм | |||||||||
| Диаметр поршня, мм | |||||||||
| 1 — одностороннего действия, 2 — двустороннего действия ¹ | |||||||||
| Цилиндр гидравлический |
Примечания: ¹ — 2-стороннего действия в обозначении не указывается. ² — Конструктивное исполнение гидроцилиндров: по конструкции крепления гидроцилиндров (таблица конструктивных исполнений), по климатическому исполнению.
|
Примеры условного обозначения гидроцилиндров: Гидроцилиндр двустороннего действия диаметром цилиндра 80 мм, диаметром штока 40 мм, ходом поршня 200 мм, конструктивного исполнения 11 (проушины с шарнирным подшипником на корпусе и штоке), для районов с умеренным климатом: ЦГ 80.40х200.11 то же одностороннего действия для районов с умеренно-холодным климатом: ЦГ1-80.40х200.11-УХЛ Обозначение гидроцилиндров применять при заказе и проектировании!
Виды поршневых гидроцилиндров
В зависимости от конструктивных особенностей и принципа работы (движения жидкости) существуют поршневые гидроцилиндры:
- Одностороннего и двустороннего действия
- С односторонним и двусторонним штоком
- С подвижным штоком и подвижным корпусом
В гидроцилиндрах одностороннего действия выдвижение штока осуществляется за счет создания давления рабочей жидкости в поршневой полости, в исходное положение он возвращается от усилия пружины.
В цилиндрах двустороннего действия усилие на штоке создается и при прямом, и при обратном движении поршня – за счет давления рабочей жидкости в поршневой и штоковой полостях.
При прямом ходе поршня на шток передается больше усилия, а скорость его движения меньше, чем при обратном ходе – из-за разницы в площадях, к которым приложена сила давления рабочей жидкости.
Если существует необходимость в создании одинаковых усилий или одинаковых скоростей перемещения выходных звеньев, используются гидроцилиндры с двухсторонним штоком. В них один поршень связан с двумя штоками. В современной технике применяются две разновидности таких конструкций: с закрепленным цилиндром и с закрепленным штоком.
Существуют также телескопические гидроцилиндры одностороннего и двустороннего действия. Они состоят из нескольких цилиндров, один из которых размещен в полости другого. При сравнительно малых размерах телескопические конструкции имеют большой ход штока, поэтому очень эффективны.
Описание устройства
Ручной гидравлический пресс представляет собой специальную установку, которая применяется при выполнении обработки различных материалов и заготовок. Очень часто её используют при изгибе или сжатии материалов, выпрессовки и запрессовки подшипников, а также для капитального ремонта силовой установки транспортного средства, коробок передач, подвески и других задач.
Под воздействием высокого давления жидкости происходит точное изменение конфигурации выбранной заготовки, что позволяет воссоздавать самые сложные изделия.
Приспособление состоит из двух гидравлических цилиндров, которые отличаются друг от друга диаметром. Оба цилиндра соединены между собой и содержат внутри специальное масло, которое не влияет на сам материал, из которого они изготовлены.
Из важных преимуществ конструкции следует выделить следующие:
- возможность проводить самые сложные операции с высокой точностью и скоростью выполнения;
- максимальная безопасность и продолжительность эксплуатации;
- относительно невысокая стоимость, которая полностью окупается;
- возможность работы в самых различных условиях;
- отсутствие сложностей при самостоятельном использовании;
В настоящее время подобное оборудование считается незаменимой частью каждой СТО, производственного предприятия или автомобильной мастерской.
Они характеризуются простотой в использовании, а также отсутствием сложностей в дальнейшем обслуживании.
Установить агрегат можно практически в любых условиях, причем для этого не понадобится возводить тяжелый фундамент.
Если вы давно ищете подходящую модель ручного пресса гидравлического типа, внимательно изучите существующие варианты, посоветуйтесь со специалистами, а также проведите анализ рынка.
Назначение
Как уже говорилось выше, гидропрессы представляют собой высокоэффективное приспособление, позволяющее изменять, сжимать, рубить и обрабатывать всевозможные заготовки, а также проводить различные операции, где самым важным фактором является присутствие больших усилий.
В настоящее время эти устройства незаменимы на СТО и в автомастерских. Кстати, история установки началась с её применения для пакетирования сена и выдавливания масла и сока.
Затем новое изобретение стали использовать в металлообрабатывающей промышленности при брикетировании отходов и прессовке порошковых металлов.
Современные модели характеризуются самым обширным функционалом, поэтому сферы их применения постоянно расширяются. В настоящее время их можно встретить в машиностроительной отрасли, производстве изделий из резины и пластмассы, обработке фанеры и даже алмазов.
Автором идеи стал известный изобретатель Джозеф Брам, который запатентовал свою разработку ещё в 1795 году. Основной принцип работы заключается в передаче усилия через рабочую жидкость, которая содержится в рабочем цилиндре с малым диаметром, на цилиндр с большим диаметром. В таком случае величина прилагаемого усилия увеличивается в несколько раз.
Отличия ручного гидропресса от автоматического
Между обычным и специализированным прессом для автомастерских практически отсутствуют какие-то отличия. Принцип работы аналогичный, основная разница заключается лишь в системе управления и функциональном наборе.
В настоящее время подобные приборы способны проводить ряд различных действий. Если речь идёт об обработке небольших металлических деталей, то есть смысл отдать предпочтение компактным настольным моделям. Если же необходимо обрабатывать более крупные заготовки, используйте напольные экземпляры с более мощным давлением.
Среди самых распространённых сфер эксплуатации подобного оборудования важно выделить такие:
- установочные и демонтажные работы с шайбами разного типа и назначения. Подобные действия выполняются для втулок и подшипников, которые установлены в посадочные гнезда;
- штамповочные и калибровочные мероприятия;
- изменение конфигурации металлических деталей, правка и гибка;
Не секрет, что в маленьких автомастерских проблема нехватки свободного пространства выражена особенно ярко. Из-за этого замечается ограничение габаритов конструкций, которые обрабатываются. Поэтому при выборе подходящего решения лучше взять небольшие устройства, способные оптимизировать рабочее пространство и снизить сложность обслуживания.
Строгая специализация, которая указывает на то, что модель может использоваться лишь в условиях СТО, отсутствует. Подобное оборудование отличается универсальным характером, поэтому оно может выполнять свои функции в любых мастерских или ремонтных цехах.
Гидравлическая схема
Ранее в тексте приводились рисунки, помогающие понять принципы работы гидравлической системы и её составных частей. Мы старались показать конструкцию на различных примерах и использовали различные типы рисунков. Рисунки, которые мы используем, называются графической схемой.
Каждая часть системы и каждая линия изображается графическим символом.
Ниже приведены примеры графической диаграммы.
Важно понять, что назначение графической диаграммы не показать устройство деталей. Графическая диаграмма используется только для показа функций и мест соединений
Классификация линий
Все составные части гидравлической системы соединены линиями. Каждая линия имеет своё название и выполняет свою функцию. Основные линии:
Рабочие линии: Напорная линия, Линия всасывания, Сливная линия
Не рабочие линии: Дренажная линия, Пилотная линия
Масло рабочей линии участвует в преобразовании энергии. Линия всасывания доставляет масло из бака к насосу. Напорная линия доставляет масло от насоса к приводу под давлением для совершения работы и сливная линия возвращает масло от привода обратно в бак.
Не рабочие линии являются дополнительными линиями, которые не используются в основных функциях системы. Дренажная линия используется для возврата в бак лишнего масла или масла пилотной линии. Пилотная линия используется для управления рабочими органами.
Типы гидравлических прессов
Согласно Общероссийскому классификатору основных фондов, гидравлический пресс относится к группе № 5. Сюда же входят все металлообрабатывающие кузнечно-прессовые станки и молоты.
Классификация по типу расположения цилиндров:
- горизонтальные;
- вертикальные.
Классификация по типу работ:
- штамповочные;
- гибочные;
- ковочные;
- для фланцевания и бортования.
Классификация по типу станины:
- колонные;
- стоечные.
Классификация по типу исполнения:
- С закрытой рамой – в раме есть отверстия для фиксации пресса на столе; используется для гибки, правки, выпрессовки/запрессовки.
- С открытой рамой – для обработки деталей нестандартной формы и неудобной конструкции; выполняет аналогичные операции.
- Универсальные – обладают полным набором функций; гидронасос можно использовать вручную.
- Выпрессовщики – применяются для монтажа/демонтажа, выпрессовки/запрессовки. Небольшие размеры позволяют использовать его чаще в любых условиях.
Современные прессы не обходятся без ЧПУ. Задав режим работы и выбрав давление, можно забыть о постоянном контроле станка – этим займётся микрокомпьютер.
Типы гидроцилиндров
Варианты изделий предполагают разную комплектацию и варианты применяемости. И для удобства их принято подразделять на конкретные типы.
По типу направления действия жидкости:
- Одностороннего действия;
- Двустороннего действия;
- Телескопические модели;
- Дифференциальные;
- количество положений штока: две позиции и много позиций;
- по типу хода: телескопические или одноступенчатые;
- по направлению давления жидкости: одно- или двустороннего действия;
- по наличию торможения: с торможением или без него.
Классификация гидроцилиндров в зависимости от применяемого рабочего звена:
- поршневые с одно- или двусторонним стержнем;
- сильфонные – с рабочим звеном в виде сильфона;
- плунжерные – в которых в качестве поршня используется плунжер;
- мембранные – располагают звеном в виде мембраны.
По типу фиксации в системе агрегаты делятся на варианты с креплениями на шарнирах или более жёстких крепежах.
Одностороннего действия
Такие гидродвигатели характеризуются определённым направлением перемещения штока в нём при повышении давления жидкости. В обычное положение его возвращает пружина, создающая для этого определённые усилия.
Чертеж гидроцилиндра одностороннего действия
В нём осуществляется сопротивление стандартной силе упругости пружины при ровном движении цилиндрического стержня. Функции механизма возвратного типа в таком механизме выполняет пружина. Немного другой способ функционирования наблюдается в домкратах, не располагающие пружиной возвратного типа. При приведении механизма в действие выполняется возврат стержня за счёт привлечения функций другого гидродвигателя или силы тяжести поднимаемого или опускаемого груза.
Двустороннего действия
При обычном движении поршня усилие на штоке достигается путём обеспечения повышенного давления имеющейся жидкости в полостях цилиндра стержневого и поршневого типов.
Чертеж гидроцилиндра двустороннего действия
Прямой ход по сравнению с обратным, характеризуется повышенным усилением на стержне и низкой скоростью движения. Это обусловлено разницей в площадях, к которым применяется сила давления имеющейся жидкости. Этот тип гидродвигателей привлекается для выполнения работ по подъёму и опусканию отвалов во многих марках бульдозеров.
Телескопические
Названы так ввиду особенностей строения конструкции, визуально напоминающей небольшой телескоп и благодаря характерному принципу работы.
Чертеж телескопического гидроцилиндра
Конструктивно механизм выглядит как несколько цилиндров разных диаметров вставленных один в другой. Актуально применять подобные механизмы в ситуациях, в которых необходим большой ход цилиндрического стержня, но размер самого изделия должен быть небольшим. Этот тип механизмов может встречаться в виде одно- и двустороннего действия. Активно эксплуатируется в самосвалах.
Дифференциальные
Этот вид механизмов характеризуется непростой конструкцией, где на поршень, толкающий жидкость, давление оказывается сразу с двух сторон. Площади давления на цилиндрический стержень с разных сторон разные. Скорость движения в соотношении к усилиям в ходах разной направленности является соразмерной соотношению площадей поршня. Соответственно между усилием и скоростью наблюдается взаимосвязь: чем выше скорость, тем ниже усилие и чем ниже скорость, тем выше усилие.
Чертеж дифференциального гидроцилиндра
При эксплуатации гидродвигателя, размеры поршней, которые имеют соотношение 2 к 1 (дифференциальные), обеспечивают идентичную скорость и варианты хода стержня в двух направлениях. Подобные функции для гидроцилиндров с поршнем одностороннего типа без вспомогательных элементов или специальной регулировки не встречаются.
Конструктивные особенности и принцип действия
Конструкция любого гидравлического цилиндра включает в себя следующие элементы:
Несколько отличаются по конструкции плунжерные гидроцилиндры, в которых плунжер одновременно выполняет функции поршня и штока.
Схема гидравлического цилиндра
Принцип работы гидроцилиндра любого типа основан на оказании давления рабочей жидкости на поршень. В результате воздействия на поршень гидроцилиндра шток начинает совершать циклическую работу, передавая усилие на рабочий узел обслуживаемого устройством оборудования. Таким рабочим узлом, функционирование которого обеспечивает цилиндр гидравлический, в зависимости от типа и назначения оборудования может быть уплотняющая платформа, гибочный или прессующий механизм, а также устройство любого другого типа, обеспечивающее передачу усилия гидроцилиндра конечному получателю силовой энергии.
Устройство раздвижного гидравлического цилиндра
Поскольку усилие, создаваемое гидравлическим цилиндром, как уже говорилось выше, формируется за счет давления, оказываемого рабочей жидкостью на поршень, свойства данной жидкости оказывают значительное влияние на эффективность использования, технические и эксплуатационные характеристики самого цилиндра. В качестве рабочей жидкости для гидравлических цилиндров поршневого или плунжерного типа, как правило, используется специальное масло, которое должно отвечать определенным требованиям по целому ряду параметров:
- химическому составу и плотности;
- значениям температур, при которых рабочая жидкость сохраняет свои изначальные характеристики;
- склонности рабочей жидкости к развитию окислительных процессов.
Для приведения в действие гидравлических цилиндров различных типов и моделей рабочую жидкость в их внутреннюю камеру нагнетают при помощи ручного или электрического насоса.
Основные типы конструкций
Для привода рабочих органов мобильных машин наиболее широко применяют поршневые гидроцилиндры двухстороннего действия с односторонним штоком (рис. 3.15, 3.16, а
,б). Основой конструкции (см. рис. 3.15) является гильза 6,
представляющая собой трубу с тщательно обработанной внутренней поверхностью. Внутри гильзы перемещается поршень2, имеющий резиновые манжетные уплотнения8, которые предотвращают перетекание жидкости из полостей цилиндра, разделенных поршнем. Усилие от поршня передает шток13, имеющий полированную поверхность. Для его направления служит передняя сквозная крышка (букса)4. С двух сторон гильзы укреплены крышки с отверстиями для подвода и отвода рабочей жидкости. Уплотнение между штоком и крышкой11 состоит из двух манжет, одна из которых предотвращает утечки жидкости из цилиндра, а другая служит грязесъемником12. Проушина 5 служит для подвижного закрепления гидроцилиндра. На переднюю часть штока с проушиной обычно крепится деталь, соединяющая гидроцилиндр с подвижным механизмом.
Рис. 3.15. Устройство типового поршневого гидроцилиндра:
- 1 — гайка стопорная; 2 — поршень;3 — штуцер;4 — передняя сквозная крышка (букса); 5 — проушина;6 — гильза цилиндра; 7 — поршневое уплотнение с направляющими элементами;8, 10 — статические уплотнения;9 — опорно-направляющие кольца;11 — штоковое уплотнение;12 — грязесъемник;
- 13 — шток с проушиной
Рис. 3.16. Гидроцилиндр с односторонним штоком: а —
внешний вид в разрезе;б — конструкция
На рис. 3.17, а, б, в
представлены типовые конструкции цилиндров, применяемых в строительных, путевых, погрузочно-разгрузочных и горных машинах.
Простейшим по конструкции видом являются гидроцилиндры одностороннего действия: плунжерные цилиндры и цилиндры с пружинным возвратом (рис. 3.18, 3.19).
У плунжерных гидроцилиндров поршень отсутствует, а усилие передается непосредственно плунжером, касающимся цилиндра в месте уплотнения (см. рис. 3.18).
Плунжерные цилиндры в большинстве случаев устанавливаются вертикально и опираются на подвижную часть машины. При та-
= 16МПа и р = 20 МПа для машин с легким и средним режимами работы»/>
Рис. 3.17. Типовые конструкции гидроцилиндров на />ном = 16МПа и ртах = 20 МПа для машин с легким и средним режимами работы (а)
наpHQM = 16 МПа иртах = 20 МПа для землеройно-транспортных машин и на ртах = 25—32 МПа для лесозаготовительных машин с тяжелым режимом работы(б); на рном = 32 МПа иртах = 40 МПа для одноковшовых универсальных экскаваторов III—VI размерных групп(в):1
— проушина;2 — масленка;3 — грязесъемник;4 — гайка накидная; 5 — втулка поджимная;6— штифт; 7— шевронные манжеты;8— втулки;9— кольцо;10 — втулка;11 — пробка;12 — шток;13 — корпус;14 — втулка демпфера;15 — демпфер;16 — манжета;17 — кольцо защитное;18 —антифрикционное покрытие;19 — поршень,20 — манжетодержатель;21 — кольцо уплотнительное;22 — гайка;23 — кольцо стопорное;24 — крышка задняя;25 —
Рис. 3.18. Плунжерный гидроцилиндр:
1 —
корпус;2 — шток;3 — втулка;4 — манжета;5, 6 — уплотнительные кольца; 7 — замок;8 — проставка;9 — пружинное кольцо;10 — грязесъемник
Рис. 3.19. Гидроцилиндр с пружинным возвратом:
1 —
корпус;2, 3 — уплотнения;4 — плунжер; 5 — стакан;6 — шток; 7 — пружина;8 — втулка;9 — гайка;10 — винт с пружиной;11 — гильза плунжера
Рис. 3.20. Гидродомкрат (аутригер) ком расположении рабочий орган поднимается благодаря давлению жидкости, воспринимаемому плунжером и цилиндром, а опускается под действием веса конструкции, связанной с выдвигающейся частью при соединении полости цилиндра с трубопроводом, отводящим рабочую жидкость в бак.
Особым типом гидроцилиндров являются так называемые гидродомкраты, применяемые в качестве аутригеров в транспортных и строительно-дорожных машинах. Один из вариантов представлен на рис. 3.20. Характерной особенностью таких гидроцилиндров является малое отношение диаметра поршня к диаметру штока.
Требования при проведении установки гидроцилиндров
Разбирать и собирать гидроцилиндры, а также заменять опорно-направляющие и уплотнительные элементы необходимо в соответствии с инструкцией
При установке и использовании агрегатов важно соблюдать правила безопасности.
Перед тем как установить гидроцилиндр в машину, необходимо расконсервировать его как минимум за 12 часов.
При установке агрегата стоит обеспечить соблюдение направления действия усилия с осью штока на всем пути его перемещения. Также необходимо проконтролировать надежность закрепления агрегата
При установке агрегата необходимо обеспечить жесткую фиксацию штока относительно гильзы, чтобы предотвратить самопроизвольное выдвижение агрегата. Если устанавливаемый механизм весит менее 30 кг, то выполнить его монтаж можно и вручную. В ином случае потребуется применение подъемно-транспортных средств.
Гидроцилиндры рекомендуется устанавливать с помощью съемных грузозахватных приспособлений.
Сферы применения
Гидроцилиндры, как правило, используют в различной спецтехнике: строительно-дорожных машинах, подъемных устройствах и т. д. Применяются они и в космонавтике.
Устройства одностороннего, двустороннего действия, а также телескопические применяют в тех видах техники, в которых требуется объемный гидропривод. В том числе в дорожно-строительной, землеройной, авиационной технике. Процесс управления движением работы поршня и штока осуществляется применением специального гидравлического распределителя или за счет рычагов, которые предназначены для регулирования гидропривода.
Принцип действия
В основу принципа действия гидравлического цилиндра положены два закона физики. Один из них гласит, что жидкость, на которую оказывается давление, практически не изменяется в своем объеме. Согласно второму (закону Паскаля), жидкость, на которую оказано давление, передает его без изменений в любую точку и во всех направлениях.
Таким образом, если создать замкнутую гидросистему, элементами которой будут два цилиндра разного диаметра, оснащенные поршнями и соединенные между собой трубопроводом, жидкость, нагнетаемая по трубопроводу поршнем цилиндра меньшего диаметра в цилиндр с поршнем большего диаметра, будет оказывать на последний большее давление. По данной схеме работают все гидроцилиндры, являющиеся, по сути, гидроредукторами.
Устройство поршневого гидроцилиндра
Гидроцилиндры для оснащения прессов отличаются не только простотой конструкции, но и другими достоинствами:
- высокой эффективностью, демонстрируемой при работе с большими нагрузками;
- возможностью выполнения точных настроек параметров функционирования;
- высокой надежностью и защищенностью от перегрузок, которая обеспечивается использованием в конструкции предохранительных клапанов;
- компактными габаритами и небольшим весом;
- высокой энергоэффективностью, что обеспечивает экономичность использования таких устройств.
