Схема и принцип работы башенного крана

Расшифровка индексов башенных кранов

по ГОСТ 13555-79 «Краны башенные строительные»

КБ — кран башенный; КБМ — кран башенный модульной системы; КБГС — кран башенный для гидротехнического строительства; КБР — кран башенный для ремонтных целей.

Первая цифра — обозначает размерную группу по грузовому моменту: 1ая — 25 тм; 2ая — 60 тм; 3ая — 100 тм; 4ая — 160 тм; 5ая — 250 тм; 6ая — 400 тм; 7ая — 630 тм; 8ая — 1000 тм; 9ая — более 1000 тм.

Вторая и третья цифры — порядковый номер регистрации кранов, различает тип башни: от 01 до 69 — краны оборудованные поворотной башней. от 71 до 99 — краны оборудованные неповоротной башней.

Далее после точки ставится номер исполнения крана, например «.24», отличающегося от базовой модели техническими характеристиками (в базовом исполнение номер «.0» не указывается). После номера исполнения, литерами А, Б, В,… указывается очередная модификация (А — первая, Б — вторая).

Дальше указывают для эксплуатации в каких климатических условиях выполнен кран — его климатическое исполнение. Существуют следующая индексация (для умеренного климата индекс не ставится): Т — тропическое; ТВ — тропическое влажное; ХЛ — холодное (Районы Крайнего Севера, до −60 градусов).

Классификация строительных кранов

По назначению выделяют:

• Краны общего назначения: для гражданского и промыш­ленного строительства.
• Специальные краны: для промышленного строительства

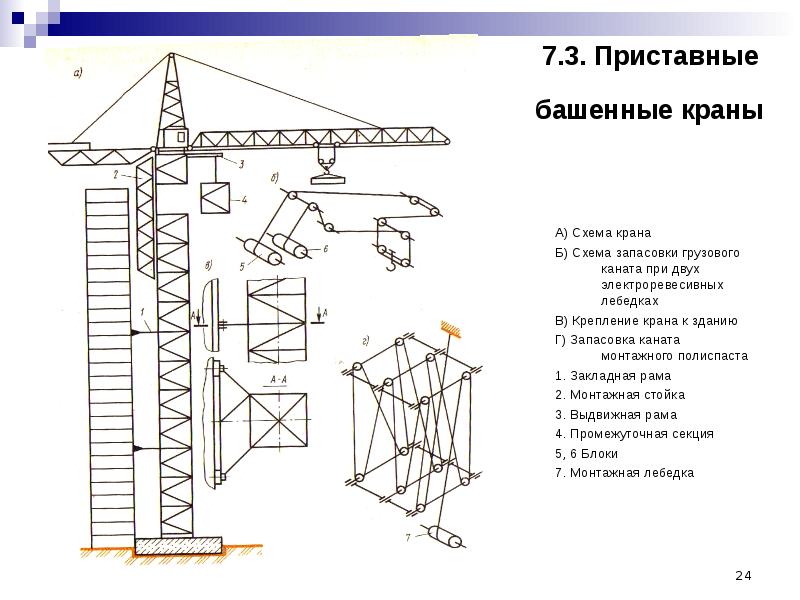

• Высотные краны: самоподъёмные, ползучие и приставные краны
• Краны-погрузчики: для складов, баз и полигонов

По возможности перемещения различают:

• Стационарные — краны, закрепленные на фундаменте или на другом неподвижном основании, например КБ-573. При большой высоте для повышения прочности и устойчивости стационарные краны дополнительно крепят к возводимому сооружению. В этом случае их называют приставными. Приставной кран, оборудованный ходовым устройством, который до определенной высоты может работать как передвижной называется универсальным.
• Самоподъёмные — краны, устанавливаемые на возводимом сооружении и перемещающиеся вверх с помощью собственных механизмов по мере возведения сооружения.
• Передвижные — краны, передвигающиеся по рабочей площадке. Передвижные краны, оборудованные собственным приводом для передвижения при работе и транспортировании, называются самоходными. Передвижные краны, перемещаемые при транспортировании тягачом, называются прицепными.

В качестве ходового устройства в передвижных башенных кранах применяют:

• Автомобильные
• Пневмоколёсные
• Гусеничные
• Рельсовые
• Шагающие
• Шасси автомобильного типа

По типу башни:

• с неповоротной башней, например КБ-674, опорно-поворотное устройство размещено на верху башни. При этом поворотная часть крана состоит из стрелы, поворотного оголовка и противовесной консоли с размещенными на ней лебедками, механизмом поворота и противовесом, служащим для уравновешивания крана при работе.
• с поворотной башней, например КБ-401А, опорно-поворотное устройство, как правило, размещено внизу, непосредственно на ходовой части крана или портале. В этом случае поворотная часть включает в себя стрелу, башню с оголовком и распоркой, поворотную платформу, с размещенными на ней грузовой и стреловой лебедками, механизмом поворота и плитами противовеса.

По типу стрелы:

• с подъемной стрелой, например КБ-405. Груз подвешивают к концу стрелы. Изменение вылета (подъем стрелы) в этом случае осуществляется поворотом стрелы относительно опорного шарнира.
• с балочной стрелой, например КБ-403, КБ-503, КБ-674. Груз подвешивают к грузовой тележке, которая перемещается по направляющим балкам стрелы изменяя вылет.

Основные элементы конструкции башенного крана

Рис 1. Слева — кран с поворотной башней и подъемной стрелой; справа — кран с неповоротной башней и балочной стрелой

1. рама – самоходная или транспортируемая тягачом платформа на колёсном или гусеничном ходу, на которой крепится вся конструкция крана;
2. опорно-поворотное устройство – в кранах с поворотной башней расположено прямо на раме, в кранах с неповоротной башней – на вершине башни;
3. платформа;
4. противовес — в кранах с поворотной башней имеет нижнее расположение на платформе, в кранах с неповоротной башней расположен вверху на консоли;
5. башня – элемент крана, придающий ему высоту и воспринимающий основную нагрузку;
6. кабина – помещение оператора с органами управления краном. Расположено на уровне стрелы для полноценного обзора фронта работ;
7. стрела – элемент крана, обеспечивающий горизонтальное перемещение груза и подвод грузозахватного механизма. Различают краны с подъёмной и балочной стрелой;
8. ходовая тележка – конструкция, содержащая ходовую часть рамы башенного крана;
9. консоль – конструкция, необходимая для балансировки и компенсации опрокидывающих усилий;
10. оголовок – конструкция, позволяющая управлять стрелой крана и изменять её положение в вертикальной плоскости. Некоторые виды кранов с балочной стрелой могут не иметь оголовка;
11. грузовая тележка – элемент кранов со стрелами балочного типа, служит для горизонтального перемещения груза.

По типу ходового устройства башенные краны делятся на следующие виды:

• рельсовые – получили наибольшее распространение благодаря простоте эксплуатации и безопасности работы;
• автомобильные – смонтированные на шасси автомобиля;
• на шасси автомобильного типа – смонтированные на специально разработанном под кран пневмоколёсном шасси с кабиной;
• пневмоколёсные – смонтированные на специальном пневмоколёсном шасси без кабины;

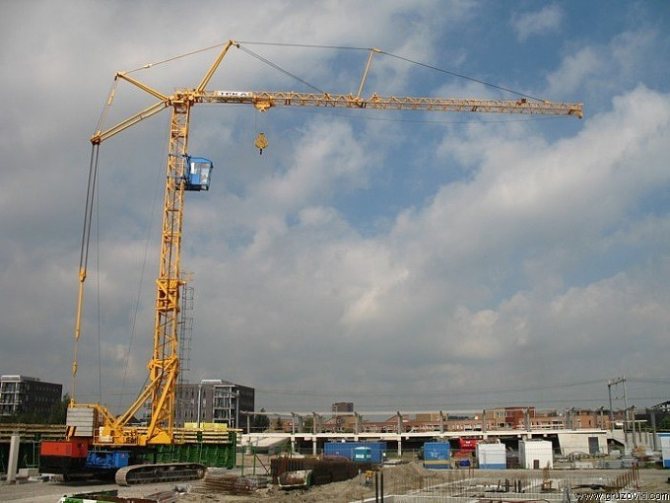

• гусеничные – смонтированные на гусеничном ходовом устройстве;
• шагающие – краны, имеющие ходовое устройство шагающего типа.

Область применения башенного крана

Есть несколько отраслей, где применяются башенные краны. Это в основном:

• Строительство недвижимости;
• Судостроительные верфи;
• Крупные промышленные цеха и склады;
• Специальное назначение.

В строительстве краны делятся по мощности:

Башенные краны применяются в промышленном и гражданском строительстве

• Маломощные – задействованы в малоэтажном строительстве. Они могут поднимать грузы массой до 5 тонн;
• Среднемощные – возводят многоэтажные объекты общего назначения и промышленные здания. Им под силу тяжести до 25 тонн;
• Большой мощности оборудование осуществляет монтаж конструктивных элементов на промышленных объектах и в гидростроительстве. При этом вес груза может доходить до 100 тонн.

В гидротехнической области могут быть задействованы краны всех уровней мощностей. Слабые выполняют операции вспомогательного характера, средней силы – в качестве буртоукладчиков для доставки бетона в таре при сооружении бетонных монолитных элементов. Высокомощное оборудование применяется для монтажа конструкций из железобетона.

При строительстве гидроузлов низкого напора с массой составных элементов, достигающих 80 т, в работе используют башенные краны большой грузоподъемности свыше 100 тонн. Их устанавливают парой по сторонам сооружения.

На заводах судоремонтных и судостроительных применяют два типа грузоподъемного оборудования:

• С боковой ограниченной подачей (неподвижные краны);
• С подачей боковой по всей линии стапеля (передвижные краны).

Типовые параметры башенных кранов

Неподвижные башенные краны удобны за счет возможности разворота башни на 360 градусов, что увеличивает область действия. Подвижные краны на катках имеют простое исполнение, они наиболее часто используются.

https://youtube.com/watch?v=3K8VQGwhDuk

Классификация

Башенные краны классифицируются по следующим показателям:

• области решаемых задач и сфере применения;
• грузоподъёмности;
• типу смонтированной башни;
• виду установленной стрелы;
• виду ходовой части;
• мобильности.

Основными сферами применения являются:

• строительство объектов различного назначения (жилые дома, промышленные объекты, гидротехнические сооружения и много другое);
• погрузка, разгрузка, перемещение груза к месту проведения работ.

Грузоподъёмность крана зависит от грузового момента, на который рассчитан данный агрегат. Например, для грузового момента, равного 10 тм, грузоподъёмность составляет 15 т, для 40 тм она уже достигает 80 т, а при 120 тм общая грузоподъёмность равна 250 т.

По мобильности такой механизм бывает стационарный или передвижной. Степень его передвижения зависит от вида ходовой части.

В зависимости от конструкции каждый кран имеет свои достоинства и недостатки. Достоинства определяются техническими характеристиками, которые указывает производитель. К недостаткам относятся те ограничения, при которых кран не в состоянии выполнять свои функции. Обычно это связано с грузоподъёмностью, мобильностью, величиной финансовых затрат на его эксплуатацию

По типу башни

Для современных изделий применяют следующие виды башен:

• постоянной длины;
• телескопические;
• подращиваемые снизу;
• с изменяемым углом поворота.

Первый тип имеет фиксированную высоту. Её устанавливают в вертикальное положение с последующей фиксацией. Башенный кран с поворотной башней способен производить вращение вокруг своей оси.

По типу стрелы

У современных агрегатов имеются следующие типы таких устройств:

• подъёмная стрела (позволяет изменять угол подъёма);
• система балочного типа;
• шарниросочленённая конструкция.

В первом типе вылет стрелы регулируется в горизонтальной плоскости с помощью поворота относительно шарнира. Они обладают высокой манёвренностью, грузоподъёмностью и большую высоту подъёма. Их достаточно легко транспортировать.

У балочных конструкций вылет стрелы регулируется благодаря перемещению тележки, оснащённой прицепным устройством. Это значительно усложняет конструкцию и увеличивает вес. Однако в этом случае увеличивается величина рабочей зоны.

Последний вид агрегатов обладает высокой универсальностью. Они способны осуществлять регулировку величины вылета стрелы обоими способами (увеличением угла подъёма и длины горизонтальной направляющей). Это расширяет их возможности, но значительно увеличивает их стоимость.

По способу установки

Типы башенных кранов имеют следующее исполнение:

• стационарное;
• самоподъёмное;
• передвижное.

К первой категории относятся механизмы, которые устанавливаются в заранее определённом месте. Без возможности перемещения. Они в основном применяются на строительных объектах.

К передвижным кранам относятся все агрегаты, оснащенные ходовой частью. Они обладают хорошей манёвренностью, что повышает их эксплуатационные возможности.

По типу ходового механизма

Для передвижных применяются различные типы ходовых устройств. Наиболее эффективными считаются:

• автомобильные и шасси на основе колёсных тележек;
• гусеничные;
• рельсовые;
• шагающие;
• пневмоколёсные.

Изделия на автомобилях или автомобильных шасси применяются для проведения погрузочно-разгрузочных работ, подъёма грузов небольшой массы на строительных площадках или логистических центрах. Башня опирается на автомобильное шасси, что позволяет достаточно легко перемещать такой механизм на большие расстояния. При необходимости проведения подобных работ на необорудованных площадках или мягком грунте применяют ходовую часть на гусеничном ходу. Они обладают меньшей подвижностью, но большей проходимостью.

Одним из оригинальных ходовых устройств, для тяжёлых механизмов, считается так называемая шагающая система. Она объединяет рельсовую конструкцию с элементами специальной опоры. Она выполнена в форме нескольких цилиндрических опорных башмаков. Перемещение всего агрегата производится с помощью электрических двигателей, приводящих в движение колёсную систему. В некоторых конструкциях в качестве двигательного механизма применяется опорная плита и две лыжи.

Наибольшее распространение получили башенные краны, движущиеся по рельсам. Их укладывают на незначительном удалении от строящегося объекта с таким условием, чтобы можно было обеспечить подъём, опускание, перемещение груза по всей строительной площадке. Расширения возможностей производится благодаря установленным рельсовым подъездным путям. Движение осуществляется с помощью электрического двигателя, приводящего в движение колёсную тележку.

Этапы сборки

Порядок сборки:

1. Монтаж поворотной платформы и ходовой рамы.
2. Монтаж портала с башней. Установка кабины.
3. Подъем крана и сборка стрелы.

Если посмотреть на видео, как собирают строительный кран, видно, что на первом этапе работы производятся с помощью двух автокранов. Это довольно компактная и мобильная техника, способная подъехать в любое место стройплощадки. Один кран подводит под крепления опор на рельсовых путях тележки, а второй устанавливает поворотную платформу. Также автокраном монтируются железобетонные блоки, представляющие собой противовесы. Если в непосредственной близости от площадки проходят железнодорожные пути, может оказаться целесообразнее использовать железнодорожный кран.

Кран устанавливается по определенному алгоритму

Портала и башня так же монтируются при помощи автокрана. Он же поднимает наверх кабину машиниста. Кабины делятся на два вида — для работы на высоте до 20 м и высотные, для работы на высоте выше 20 м. Башня собирается на несколько секций в высоту, после чего устанавливается специальная «телескопическая секция», за счет которой впоследствии будут смонтированы остальные.

Соединение и закрепление узлов фермы поворотной платформы и портала выполняется вручную, откидными болтами, для фиксации которых используется обычная кувалда. Также вручную происходит подключение и настройка электрооборудования и фиксация (запасовка) стальных канатов.

Параллельно происходит сборка стрелы. Она состоит из металлических решетчатых секций. Сборка происходит на земле, в горизонтальном положении. Устанавливают стрелу автокраном. После этого, на заключительном этапе работ можно видеть, как как башенный кран сам себя собирает. Стрела подцепляет одну секцию и подтягивает к башне, пока она не окажется внутри телескопической секции. После фиксации откидных болтов «телескоп» поднимают на высоту секции и цикл повторяется. Таким образом, высота башни наращивается до требуемой. Завершается процесс испытательными мероприятиями и официальным приемом оборудования в эксплуатацию.

Обязательно почитайте: Башенный кран КБ 405

Меры предосторожности при работе

Вес крана может составлять более 50 тонн. Поэтому процессы его сборки и перевозки строго регламентированы.

В ходе работ по монтажу и демонтажу башенного крана запрещается:

1. Находиться в рабочей зоне посторонним лицам. Для этого строительная площадка огораживается и к деталям крана допускаются только рабочие, непосредственно участвующие в процессе.
2. Поднимать и опускать людей краном. Этот запрет влечет за собой другой — находиться на поднимаемых или опускаемых конструкциях. Какой бы хороший обзор ни предоставляла кабина оператора, а не заметить человека на поднимаемой трёхметровой секции легко. Также запрещается производить какие-либо манипуляции с конструкциями на весу. Если нужно что-то исправить, груз следует полностью опустить на землю и работать с ним только после полной остановки.
3. Находиться под опускаемыми или поднимаемыми конструкциями.
4. Оставлять на весу без надзора поднятые грузы и металлоконструкции. Это особенно опасно при сильном ветре, однако и в безветренную погоду увеличивает нагрузку на кран и может привести к несчастным случаям.
5. Сбрасывать предметы с высоты. Опускание грузов выполняется только при помощи крюка крана. Мелкие предметы, мусор и пр. спускаются вместе с сотрудниками.
6. Проводить работы при грозе, тумане, гололеде и ветре скоростью более 12,4 м/с (6 баллов).
7. Использовать для любых манипуляций тросы, канаты и стропы, которые были сращены. Если канат был порван, он списывается или используется для других, менее опасных работ.
8. Проводить монтажные и демонтажные работы при падении напряжения в электросети более чем на 10%.

При сборке крана требуется соблюдение техники безопасности

При перевозке также необходимо соблюдать целый ряд требований. Элементы башенного крана — это, как правило, негабаритные грузы. Поэтому необходимо следить, чтобы габариты автопоездов не превышали предельно допустимых значений с учетом мостов, путепроводов и тоннелей, которые предстоит проехать. Груз должен быть жестко закреплен в продольном и поперечном направлениях и отмечен согласно ПДД. Перевозка осуществляется после оформление разрешения и в сопровождении автомобиля ГИБДД. При погрузочно-разгрузочных работах необходимо применять веревочные оттяжки, чтобы исключить перемещение и разворот деталей.

Обязательно почитайте: Технические характеристики мостовых кранов

Стрела башенного крана

Стрела башенного крана представляет собой механизм, с помощью которого он достает до груза, находящегося от него на определенном расстоянии. Различают подъемные, балочные и шарнирно-сочлененные стрелы башенного крана.

К плюсам стрел первого типа крана можно отнести то, что они отличаются малым размером и массой. Также они легко монтируются и легко поддаются транспортировке. К недостаткам таких стрел относится то, что для изменения вылета крюка невозможно переместить груз горизонтально. Встречаются подвесные, подвесные со стойками, подвесные с гуськом и молотовидные варианты.

Балочный тип стрел насчитывает 2 вида: подвесные и молотовидные. Больше всего в строительстве применяют подвесные балочные стрелы. По нижней части таких стрел, которые представляют собой двутавровую балку, перемещаются катки грузовой тележки, служащей для захвата и перемещения груза. Молотовидные балочные стрелы не получили широкого распространения ввиду больших размеров и массы конструкции.

Шарнирно-сочлененные стрелы состоят из двух частей (основной и головной) и относятся к типу комбинированных стрел. Головная часть шарнирно-сочлененной стрелы называется гуськом. Башенные краны с таким типом стрел обладают двумя крюковыми подвесками. Вылет шарнирно-сочлененной стрелы может изменяться двумя вариантами:

• подъемом всей стрелы;
• сочетанием движений подъема стрелы и перемещением по ней грузовой тележки.

Применение данного типа стрел обусловлено необходимостью увеличения высоты и подъема крана и вылета крюка.

Самые большие башенные краны

Одним из самых больших башенных кранов является Kroll K-10000, производящийся в Дании с 1978 года. Его максимальная грузоподъемность достигает 360 тонн, а общая масса составляет – 880 тонн. Высота этого гиганта — 143 метра, а вылет стрелы – до 84 метров.

Есть варианты, с меньшим максимальным вылетом – 64 метра. В ассортименте датской компании также присутствует вспомогательный кран K-355, имеющий меньшую грузоподъемность. Он используется для основного монтажа и других вспомогательных работ. При перевозке кран демонтируют, а сама транспортировка требует специальной рельсовой дороги. Затем его устанавливают на бетонном фундаменте рядом со строящимся зданием. Монтаж и демонтаж длятся около 3 месяцев. В прошлом K-10000 были задействованы в основном при сооружении атомных электростанций.

Необходимо упомянуть башенный кран Wilbert WT 2405l e.tronic с подъемной стрелой, которая позволяет поднимать тяжелые грузы на большую высоту. Минимальный и максимальный вылеты стрелы составляют 36 и 78 метров соответственно. Он имеет высоту 128 метров, однако, ее можно увеличить при помощи специальных башенных секций. Максимальная грузоподъемность крана может достигать 128 тонн, при этом не страдает скорость подъема и транспортировки груза. Кабина оператора очень удобная, видимость обеспечивается при помощи двух мониторов и 9 широких панорамных окон.

Еще один, вызывающий интерес на рынке спецтехники кран — Wolff 1250B, производящийся в Германии. Его часто используют для строительства электростанций. Wolff способен поднимать груз весом 60 тонн. Максимальный радиус стрелы имеет длину 80 метров, на этом расстоянии грузоподъемность снижается до 11 тонн. Для наращивания длины стрелы используются секции по 5 метров. Достоинством модели является рабочая высота 90 метров, что является очень хорошим показателем для башенных кранов такого типа.

Этапы проведения работ

Фундамент под установку башенного крана может быть сделан в несколько последующих этапов.

• первый этап — это подготовка. На нем проводится очистка территории от различного мусора, грязи, посторонних предметов, в осеннее время – от опавших листьев, а в зимнее – от снега и льда. Затем снимается слой плодородного грунта и проводится строительство дренажей и различных коммуникационных сетей;
• на втором этапе проводятся геодезические работы, а именно устанавливаются разбивочные оси и отметки согласно разработанному проекту. Разбивка проводится с помощью кольев, столбов в форме реперов. Затем разрабатывается котлован одноковшовым экскаватором;
• следующий этап подразумевает под собой бетонную подготовку, установку арматуры и опалубки. Стоит отметить, что арматура должна пройти предварительную очистку от налета, грязи, ржавчины и обезжиривание. Опалубка, то есть форма бедующего сооружения, изготавливается из деревянных досок. Она должна быть очень плотной, чтобы цементная жидкость не просачивалась через щели, трещины и зазоры;
• затем проводится бетонирование фундамента, которое должно проводиться непрерывно, то есть без перерывов в работе. Смесь должна укладываться в конструкцию слоями одинаковой толщины и в одну сторону. Для того, чтобы рабочие могли передвигаться по бетонируемой площадки ее следует накрыть досками по сетке арматуры.
• заключительный этап подразумевает под собой гидроизоляцию котлована, засыпку земли и его уплотнение.

После этого моно приступать к монтажным работам крана. Если кран монтируется без устройства, то доверяйте это дело только профессиональным рабочим.

Разновидности башенного крана

• Передвижные модели. Такой техникой пользуются только на небольших стройплощадках. Она выделяется небольшой грузоподъемностью, маневренностью, приемлемыми габаритами. Отдавая предпочтение таким кранам, можно сэкономить средства.
• Стационарные модели. Выделяются они достаточно большой грузоподъемностью. Устанавливаются они на специальной платформе, к которой надежно прикрепляются. Чаще всего такой спецтехникой пользуются фирмы, занимающиеся возведением высотных строений, габаритных зданий.
• Самоподъемные модели. Выделяются они тем, что могут перемещать значительные конструкции на достаточно большую высоту. Их нередко применяют, если возникает необходимость в возведении сложных, нестандартных конструкций.

Классификация

Типы и виды башенных кранов, описание их и классификация приведены в СТ СЭВ 723-77.

Грузоподъемные манипуляторы классифицируют по методам передвижения на строительных объектах, разновидностям несущих установок, конструктивным особенностям стрел и башен, а также механизмам поворота и климатическому исполнению.

По назначению

Грузоподъемные механизмы бывают таких видов:

• строительно-монтажные;
• промышленные общего применения;
• специальные.

По возможности перемещения

По способам перемещения на строительных объектах машины башенного типа подразделяют на:

Стационарные краны устанавливают на неподвижную основу или фундамент. При монтаже к возводимой конструкции их называют приставными.

Самоподъемные машины крепятся к многоэтажному или высотному строению, после чего они самостоятельно передвигаются вверх с помощью собственного привода.

Передвижные устройства перемещаются по специальной площадке. При работе на собственном приводе они относятся к самоходным, а транспортируемые тягачом на колесном или гусеничном ходу — к прицепным.

По типу ходового устройства

Существуют следующие ходовые порталы:

• площадки на рельсовом ходу;
• автомобильные шасси;
• шасси на пневматических колесах;
• платформы с гусеничными лентами;
• шагающие рамы.

Типы кранов

По механизму поворота различают 2 типа манипуляторов:

В кранах с неповоротной башней порталы П-образные или в форме закрытого шатра. ОПУ располагается сверху башни.

В машинах поворотно-башенного типа узел передачи момента находится снизу ходовой части.

Башни по своим конструкционным особенностям классифицируются на такие:

• постоянной длины;
• телескопические;
• наращиваемые;
• складывающиеся.

В телескопических и наращиваемых башнях высота регулируется выдвижными секциями. Существуют башни, соединяющиеся монтажным грузовым полиспастом в боковом направлении.

По типу конструкции консоли краны бывают с подъемной и балочной стрелами.

В промышленном строительстве широкое распространение получили подъемные стрелы. Они отличаются малым весом и небольшими габаритами. Монтаж и доставка их не затруднительны.

По климатическому исполнению:

• используемые в районах с умеренным климатом;
• в холодных погодных условиях (до -65°С);
• в регионах с тропическими климатическими условиями (до +55°С);
• во влажных тропиках.

Управление

Управлять краном может только специалист со специальным техническим образованием, прошедший курс обучения работе на КБ-408 и имеющий соответствующий сертификат. Крановщик должен знать, как правильно устанавливать кран, его устройство и инструкцию по эксплуатации. Порядок действий в экстренных ситуациях применительно к КБ-408 аналогичен для крановой техники этого класса.

Преимущества этого крана:

• Обладает высокой грузоподъемностью и технической оснащенностью при сравнительно невысокой цене, что дает ему большие конкурентные преимущества.
• Крановая конструкция обладает высокими показателями сейсмоустойчивости. Конструкторские решения, заложенные в КБ-408, позволяют при необходимости еще больше увеличить сейсмику, что дает широкие возможности использования этой подъемной техники в районах повышенной сейсмической опасности.
• Электросхема спроектирована с учетом повышенных требований к электробезопасности.
• Модификация КБ-408.21 оснащена устройством безопасности с координатной системой защиты. Она предназначена для предотвращения столкновения крана и его частей с различными препятствиями в стесненных условиях стройплощадки.
• График грузоподъемности один из самых эффективных для спецтехники этого класса.
• Устройство имеет хорошие ветровые характеристики. Допустимая максимальная скорость ветра для работающего крана составляет 15 м/с. Для неработающего — 27 м/с.

Видео: монтаж башенного крана КБ-408.

Техническое обслуживание, транспортировка и хранение опорно-поворотного устройства

Техническое обслуживание опорно-поворотного устройства

Техническое обслуживание опоры должно включать проверку затяжки присоединительных болтов, а также операцию пополнения смазки во внутренние полости опоры и рабочие поверхности зубьев.

Проверка затяжки болтов должна производиться путем приложения к каждому из них крутящего момента, последовательно повышаемого до 0,5 кН·м (50 кГс·м) для болтов М20 из материала класса 10.9. Первая проверка затяжки болтов должна быть проведена перед началом ввода изделия в эксплуатацию, следующая — после двух — трех смен работы изделия. Периодичность и порядок проведения последующих проверок затяжки болтов должны производиться в соответствие с приведенной таблицей.

Порядок затяжки болтов

Дополнительно к проверке крепежных болтов в процессе эксплуатации проводится также проверка износа дорожек качения способом измерения величины так называемого “опрокидывающего зазора”. Это разница между взаимным сдвигом колец в осевом направлении, замеряемая при нагрузке с минимальным и максимальным опрокидывающим моментом. В эксплуатационном журнале устройства фиксируется начальный опрокидывающий зазор (в положениях стрелы от 1 до

Максимальное допустимое увеличение опрокидывающего зазора опоры в процессе эксплуатации до 2,6 мм. После достижения этой величины опора должна быть заменена.

Для смазки внутренней полости опоры и рабочих поверхностей зубьев зацепления применять смазочные материалы марок: “Литол-24” ГОСТ 21150, “ЦИАТИМ-203” ГОСТ 8773 или другие равноценные смазки. Смешивание указанных смазочных материалов не допускается.

Смазку внутренней полости опоры производить через пресс-масленку, обеспечив ее равномерное распределение по всей окружности, что можно достичь путем смазывания при плавном вращении опоры. Пополнение смазкой внутренней полости следует производить до появления новой смазки из-под манжетных уплотнений.

Периодичность смазки опоры:

• в первый месяц эксплуатации крана через 8 часов работы крана;
• в дальнейшем через 200 часов эксплуатации;
• сезонная замена смазки.

Транспортирование опорно-поворотного устройства

Транспортировка опор должна производиться только в горизонтальном положении.

Заключение

Архитектурные сооружения и мощнейшие промышленные предприятия последних десятилетий просто впечатляют. Но всё это было бы невозможно без специальной техники большой грузоподъёмности, которая способна поднимать грузы на большую высоту.

Как видим, самые высокие краны позволяют решать сложнейшие задачи по возведению больших промышленных и жилых зданий, а также позволяют перемещать тяжелейшие грузы. Уникальные помощники человека с древнейших времён с каждым днём становятся всё более совершенными и многофункциональными

Кроме того, большое внимание последнее время уделяется безопасности работы и обеспечению комфортабельных условий для экипажей высоких подъёмных механизмов. Редакция thebiggest ждёт от вас интересных комментариев про самые высокие краны в мире
