Конструктивные особенности ножниц

Самая обыкновенная гильотина в обязательном порядке состоит из прочной станины, на которой находятся подающий стол, а также градуированный упор. Кроме этого, на нем закреплено нижнее лезвие.

К станине особым образом фиксируется подвижная балка, на которой расположено верхнее лезвие.

Также примитивный станок оснащен прижимным устройством и ограничителем глубины, который контролирует подачу металла.

Достаточно распространены агрегаты, которые дополнительно оснащены возвратным поддоном, предназначенным для сбора готового материала.

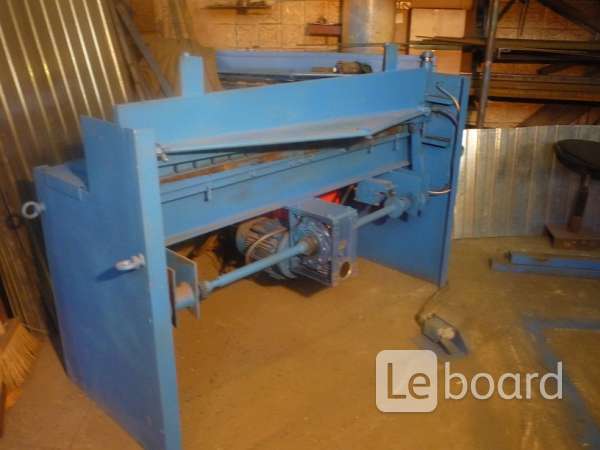

На фото, которое размещено ниже, можно увидеть простейшее гильотинное устройство ручного типа.

Электрические станки дополнительно оснащаются балкой, которая служит основным креплением для двигателя. Кроме этого, на ней размещается редуктор, соединенный особым образом с валом.

Также такие агрегаты имеют кривошипные устройства и тормозной барабан. В этом случае, как верхние, так и нижние ножы размещаются на специальной траверсе.

Гидравлические гильотины в свою очередь оснащаются гидравлическим приводом, который позволяет проводить резку металла с практически любой толщиной.

При необходимости выполнить прямолинейные резы, используют ножницы, которые, как правило, монтируются на прочную раму.

У них подвижной нож может осуществлять движение только в одном направлении и плоскости, и в любом случае угол наклона остается неизменным.

При необходимости производится заточка ножей, которая может быть как односторонней, так и двухсторонней.

Рекомендуется использовать для нарезки металла те гильотины, которые оборудованы специальным механизмом, который способен прочно фиксировать листовую заготовку.

Профессиональные устройства очень часто оснащаются фиксирующими механизмами, которые имеют электрические или гидравлические приводы.

Характеристики гильотин главным образом зависят от их функциональных возможностей, притом, что схема работы всегда одинакова.

НА3121 Ножницы кривошипные листовые гильотинные с наклонным ножом для обработки листового металла. Назначение, область применения

Гильотина НА3121 разработана в 1983 году и серийно выпускалась с 1984 года. Разработчик Шимановский завод КПО г. Шимановск.

Ножницы кривошипные гильотинные НА3121 выпускались по ТУ2-041-1068—83, ГОСТ 6282-76 и заменили устаревшую модель Н3121.

Ножницы гильотинные механические НА3121 с наклонным ножом для листового металла предназначены для продольной и поперечной резки листового материала. Применяются в заготовительных цехах машиностроительных предприятий.

Особенности конструкции кривошипных гильотинных ножниц НА3121

Ножницы НА3121 выполнены с верхним приводом.

Вращение от электродвигателя через клиноременную передачу, муфту-тормоз, цилиндрический редуктор передается на эксцентриковый вал и далее через кривошипно-шатунный механизм — ножевой балке.

Станина ножниц представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой швеллерами.

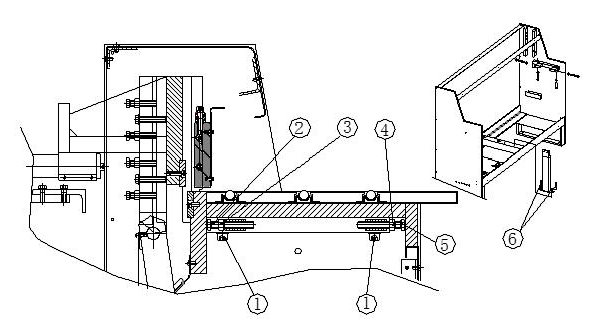

На стойки опирается стол, к которому винтами крепятся нижние ножи. Горизонтальным перемещением стола регулируется зазор между верхними и нижними ножами. К столу крепятся передний и боковой упоры.

Ножевая балка — сварной конструкции Г-образной формы, усиленная ребрами. На ножевой балке крепятся верхние ножи.

Пневматические уравновешиватели служат для компенсации массы ножевой балки, а также для снижения динамических нагрузок при работе ножниц.

Пневматическая многодисковая фрикционная муфта-тормоз жесткосблокированная и расположена на левом конце приводного вала.

Для мерной резки полос ножницы снабжены задним упором, который установлен с тыльной стороны ножевой балки. Установка заднего упора производится с помощью винтового механизма, приводимого от маховичка вручную.

Лист при резке прижимается прижимной балкой, работающей согласованно с ножевой балкой. Необходимые усилия прижима обеспечивают пружины, которые размещаются в стаканах прижимной балки.

Электросхема обеспечивает работу ножниц на одиночных и автоматических ходах.

Управление ножниц кнопочное и от педали.

Смазка основных механизмов комбинированная.

Гильотинные ножницы с наклонным ножом. Общие сведения

Синонимы: ножницы гильотинные, ножницы листовые, ножницы механические, ножницы кривошипные, ножницы гидравлические, shears for sheet metal working, guillotine shears, crank shears.

Гильотинные ножницы – ножницы с наклонным ножом предназначены для прямолинейной продольной и поперечной резки листового металла. На гильотинных ножницах может производиться резка листов, как по разметке, так и без нее – по заднему или боковому упорам.

В зависимости от типа привода верхнего ножа гильотинные ножницы бывают:

механическими (кривошипными)
гидравлическими

Гидравлические гильотинные ножницы являются наиболее мощными, длина реза у них достигает 8 и более метров, толщина разрезаемого материала – до 60 миллиметров.

Гильотинные ножницы с механическим приводом во многом схожи с гидравлическими ножницами, основным отличием является система привода: оба движения лезвия (и вверх и вниз) обеспечиваются кривошипным механизмом.

Ножницы с механическим приводом не обладают высокой мощностью и применяются для резки материалов максимальной толщиной 3 – 8мм. Однако скорость реза у этого класса гильотин достаточно высока – до 56 резов в минуту (для сравнения, у гидравлических ножниц количество резов варьируется от 3 до 18 в минуту).

Гильотинные ножницы различают, также, по конструкции привода верхнего ножа:

ножницы с прямым ходом верхнего ножа
ножницы с поворотной (качающейся) балкой – консольные

У гильотинных ножниц с прямым ходом верхнее лезвие закреплено на раме, которая за счет кривошипа или 2-х гидроцилиндров перемещается вниз по прямым направляющим, расположенным на внутренней поверхности боковых стенок машины.

У гильотинных ножниц с поворотной балкой перемещение верхнего ножа происходит за счет вращения балки вокруг центров, находящихся на боковых стенках в задней части станка. Поскольку система привода поворотной балки находится внутри корпуса машины – ножницы с поворотной балкой более компактные.

При относительно низкой стоимости ножниц с поворотной балкой, компактности и простоте их исполнения, у них все же имеется определенный недостаток: угол резки не изменяется, оставаясь равным установленному производителем, вне зависимости, режутся ли толстые или тонкие листы.

Преимущества рубки металла гильотиной

Для производства и частных мастерских наличие гильотины для рубки металла — очевидный плюс. Достоинств у такого процесса огромное количество:

небольшая энергоемкость во время рабочего процесса;
низкая стоимость самого процесса, быстрая окупаемость и экономия за счет небольшого количества отходов;
металл сразу после рубки готов к дальнейшей обработке, его не нужно остужать;
минимум транспортных издержек.

Давление лезвия ножа происходит равномерно по всей поверхности обрабатываемого листа. За счет этого и снижаются усилия, необходимые для технологического процесса. Наличие пресса позволяет осуществлять резку металла стопками.

Гидравлическая гильотина

Такой станок снабжен системой гидравлического привода. Производится чаще всего в единичных экземплярах, поскольку такое оборудование обладает большими габаритами и весом.

Позволяет осуществлять серийную и штучную рубку металлических листовых заготовок размером до 6 м и толщиной более 20 мм. Основное преимущество гидравлической гильотины — высокая производительность труда.

Ножи в гидравлике двигаются по прямой или по дугообразной траектории. Расположение ножниц контролируется в ручном, полуавтоматическом или автоматическом режимах. Также данные станки отличаются отсутствием шума при работе.

Электромеханическая гильотина

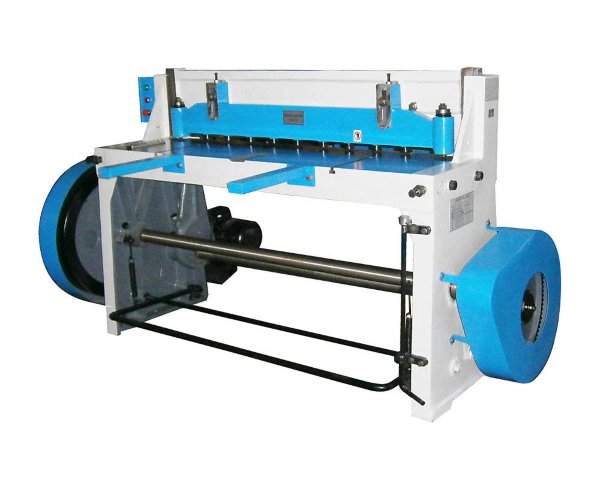

Производительность такого станка — 60 ходов ножниц за минуту. При этом работает в более шумном режиме, чем гидравлика. Чаще используется на тех предприятиях, где необходимо разрезать более толстые листы металла и обеспечить высокую производительность. Также подходят такие станки для небольших мастерских, поскольку имеют небольшие, компактные размеры по сравнению с гидравликой.

Нож работает от кривошипно-шатунного механизма, который подключен к валу отбора мощности. Последний работает от электродвигателя.

Наличие ЧПУ делает данные механизмы более точными станками для рубки металла.

Пневматическая гильотина

Пневматика работает за счет сжатого воздуха и отличается большей производительностью, чем гидравлика. Запускает рабочий процесс магистраль со сжатым воздухом. Рассматриваемое оборудование встречается на предприятиях, занимающихся крупносерийным выпуском металлических изделий.

Это стационарный вид станка, который не подходит для частных мастерских и небольших производств.

Автоматизация

Возможность автоматизировать процесс резки металла открывает широкие возможности в металлообработке. Это позволяет оптимизировать производственные процессы, что для многих компаний означает ощутимую экономию времени и снижение затрат на выполнение одной операции.

Из наиболее популярных на рынке систем, которые автоматически поддерживают работу гильотины, можно выделить гидравлический стол, полностью соответствующий определенному типу элемента во время обработки, и увеличивающий показатель точности резки, а также удерживающий заготовку в оптимальном положении.

Для автоматизации гильотин достаточно часто используются системы, которые обеспечивают передвижение обработанных изделий. Системы такого типа допускают самопроизвольное перемещение обрабатываемого материала за пределы машины, с помощью специализированных приводных ремней.

3 Виды гильотинных ножниц по металлу

В зависимости от толщины, размеров и свойств разрезаемого материала, интенсивности эксплуатации станка в ряде случае достаточно использовать ножницы гильотинные ручные, а в других – требуется установка гидравлического или электромеханического оборудования. На сегодняшний день производители предлагают большой ассортимент разнообразных моделей станков с различными опциями.

Самые мощные установки оснащены электроприводом и используются на крупных предприятиях в серийном производстве. Управление таким оборудованием осуществляют с помощью системы ЧПУ или контроллера. Качество резки отличное в обоих случаях, но гильотинные ножницы с ЧПУ позволяют полностью автоматизировать рабочий процесс и более функциональны. Цена на станки по металлу, соответственно, также варьируется в очень широких пределах. Но по принципу работы на сегодняшний день выделяют 5 типов данных установок:

Гильотинные ручные ножницы по металлу – простейшее оборудование, которое применяется в производстве наиболее широко. Станок разрезает тонкие металлические листы, оргстекло, пластмассу, плотный картон и резину. Так как для функционирования этого оборудования электроэнергия не нужна, то подведение дополнительных коммуникаций не требуется, и его можно разместить в любом помещении. Благодаря этому, стоимость производственных процессов гораздо меньше, чем при использовании других типов гильотинных установок. Работу станка обеспечивает механизм рычажно-пружинного действия.
Гидравлические ножницы – используют преимущественно на средних и крупных предприятиях. Их отличает высокая точность разреза, а также возможность обработки металла различной толщины. Нож приводится в действие гидравлическим приводом. Фиксация листа производится по всей длине разрезания прижимными гидравлическими цилиндрами, а регулировка зазора между верхним и нижним режущими ножами осуществляется механическим способом. Высокая точность реза достигается за счет высокоточной линейки и большой массы конструкции станка.
Ножницы пневматические – принцип действия этого оборудования идентичен принципу гидравлических установок, но в них используется сжатый воздух, а не рабочая жидкость. Высокую точность резки обеспечивает задняя встроенная линейка. Работа механизма, основанная на давлении сжатого воздуха, позволяет обрабатывать заготовки большой толщины.
Механические станки – это оборудование зарекомендовало себя как качественное и надежное, способное выполнять поставленные задачи. В то же время, они характеризуются низким уровнем электропотребления. Нож приводится в действие посредством карданного вала, получающего крутящий момент от электрического двигателя через промежуточную муфту.
Электромеханическая гильотина – этот вид является самым продуктивным, потому что отличается значительным КПД и большой точностью разрезания, высчитываемого в микронах встроенным компьютером.

Существуют также комбинированные модели станков. Наиболее распространенная и популярная модель – пневматические ножницы НА3214 с наклонным ножом. Они надежны, просты в эксплуатации и ремонте. Предназначены для высокоточного разрезания листовых материалов с предельными характеристиками:

прочность до 50 кгс/мм2 (500 МПа);
ширина до 1,6 м;
толщина до 2,5 мм.

Приводятся в действие кривошипным механизмом, лист фиксируется пневматическими цилиндрами. Задний упор имеет ручной привод, зазор между верхним и нижним режущими ножами настраивается вручную. В отличие от гидравлических ножниц, их возможно эксплуатировать при низких температурах, а благодаря отсутствию подтеков масла рабочая зона станка всегда чистая.

Станки с ручным приводом

Многим кажется, что ручные станки неудобны для производства. На самом деле эти установки довольно востребованы на небольших предприятиях

В условиях мелкосерийного выпуска продукции важно обеспечивать качество продукции:

Важнее обеспечивать точные размеры всех деталей.
Грамотную обработку кромок. Удаление заусенцев.
Параллельность и перпендикулярность резаных прямых.

Когда требуется значительный объем, то довольно часто качество отводится на второй план. Нужны механические устройства, способные в течение ограниченного времени произвести несколько ударов и отрезать определенное количество заготовок.

Если же в цеху производят единичную продукцию, то скорость и количество ударов устройства не столь актуально.

Внимание! Сегодня на строительном рынке нетрудно купить металлические китайские двери по сравнительно невысокой цене (2000…4000 рублей). Но при желании иметь более прочную и надежную дверь обращаются в цеха, где под заказ изготовят изделие с заданными характеристиками

В нем будут броневые пластины в зоне размещения замков, производитель дополнительно снабдит свой товар дополнительными опциями, которые предотвратят проникновение внутрь ненужных лиц.

Несколько металлических противопожарных дверей, имеющих опции по запрету распространения дыма и огня, изготавливают небольшие предприятия. Там и используют простые и надежные гильотины с ручным приводом.

Профессиональная гильотина с ручным приводом

В этих установках предусмотрено следующее:

лист металла располагается на специальном столе;
с помощью дополнительных приставных столов заготовка может иметь значительные габариты (до 2500 мм в длину и 2500 мм в ширину);
регулирование глубины реза ограничивается специальным упором, располагаемым за подвижным ножом;
специальные направляющие позволяют обеспечить перпендикулярность реза;
другие направляющие точно выставят заготовку под нужным углом или дадут ей двигаться только в параллельном направлении;
перед резанием для предотвращения возможных колебаний в зоне активной работы происходит прижатие заготовки к столу. Она теперь не сместится ни в какую сторону.

Видео: гильотина для резки металла.

Устройства для улучшения качества резки

Направляющие балки с лезвием состоят из предварительно нагруженных адекватных роликов, которые передвигаются по закаленным направляющим.

Грат делает небезопасным изделие, увеличивая риск травмировать руки, особенно если для резки была выбрана заготовка из нержавеющей стали. Для предотвращения подобного необходимо во время использования ножниц гильотинного типа соблюдать правила техники безопасности. Ни в коем случае нельзя начинать резку металла без рукавиц из плотной ткани или кожаных нашивок. Одним из наиболее востребованных являются гильотинные ножницы, которые сегодня выпускаются в нескольких вариантах.

Достаточно востребованной разновидностью гидравлических станков является оборудование с ЧПУ. Главными его достоинствами является минимальное время настройки и простота смены режима изготовления любого из десятка возможных видов продукции, для чего нужно нажать всего лишь на одну кнопку. Благодаря тому, что вся информация хранится в памяти станка, эта задача максимально упрощается.

Здраствуйте. Подскажите пожалуйста технологию и оборудование необходимое для изготовления ножей для ножниц по металлу.

Гильотинные ножницы — металлорежущий станок, использующий в своей работе комбинированное действие острого лезвия и большого механического давления. Гильотинные ножи приводятся в действие гидравлическими цилиндрами или механическими рычагами, в зависимости от вида ножниц.

В результате применения этих устройств и механизмов на высокотехнологичном оборудовании можно изготавливать изделия и заготовки из различных марок сталей, любых размеров и в широком диапазоне толщины металла.

Используются гильотины, в основном, для продольной и поперечной резки листового металла, толщина которого может достигать 60 мм. Многие модели промышленных ножниц по металлу могут резать как фольгу и лист толщиной 0,2 мм, так и арматуру и фасонный прокат. Промышленностью производится более 100 типоразмеров ножей для различных видов гильотинных станков.

На большинстве гильотинных станков две лампы, установленные на опускающейся траверсе обеспечивают отбрасывание тени строго по линии будущего реза. Это помогает визуально контролировать весь процесс и точно определять размеры.

Современное гильотинное оборудование, оснащенное числовым программным управлением, имеет ряд преимуществ, которые в значительной степени влияют на качественные характеристики производимой продукции. Программируемое управление обеспечивает очень точное выполнение технологии реза для любого вида применяемого металла.

Принцип работы гильотинных ножниц

Перед началом работы со станком, необходимо изучить руководство по эксплуатации гильотинных ножниц.

Гильотину использовали ещё в 18-м веке, но применяли лишь как орудие казни. Назначение современных гильотинных ножниц изменилось, но принцип остался. Резка происходит за счёт опускания лезвия, поднятого на определённую высоту.

Листовой металл попадает на рабочий стол через подающее устройство и выравнивается по упорам и ограничителям.
Прижимное устройство фиксирует металл, и включается привод (гидропривод, пневмопривод, электропривод).
Верхний нож опускается и вместе с нижним ножом разрезает материал.
Конечный материал выбрасывается в лоток.

Виды инструмента

Перед тем, как купить ручные ножницы для резки тонколистового материала, нужно разобраться с их видами. Для выполнения соответствующих работ по обработке листовой стали, надо брать подходящий инструмент, что позволит достичь необходимых результатов. Какие бывают рассматриваемые устройства или их виды, выясним далее.

Инструмент для прямой резки — это самый простой вид устройства, который предназначен для вырезания больших окружностей и прямолинейного раскроя материала
Механические с криволинейными лезвиями — используются для вырезания отверстий, а также для получения вырезов разных форм
Пальцевые с тонкими лезвиями — применяются для получения вырезов разной формы. Лезвия на пальцевых ножницах имеют разное расположение относительно друг друга. Отсюда выходит, что инструменты делятся на левые и правые, и в зависимости от поставленной задачи, необходимо применять соответствующего вида устройства
Стуловые — применяются для резки толстой листовой стали. Они справляются с толщиной стали до 2-3 мм. При разрезании толстой листовой стали надо прилагать усилия, поэтому в конструкции устройств имеется специальный изгиб. Этот изгиб нужен для того, чтобы зацеплять инструмент к верстаку, тем самым обеспечивая прижим верхней ручки с высокой силой, повышая усилие резки
Силовые — еще одна разновидность устройств для разрезания листового металла толщиной от 2,5 мм. Состоят силовые механические ножницы из двух рычагов, которые фиксируются при помощи шарнирного кронштейна. К силовым моделям инструментов прилагаются сменные диски и лезвия, которые можно применять для разрезания металлических прутьев толщиной до 8 мм
Рычажные — профессиональные модели ножниц, которые крепятся к верстаку. Конструкция таковых устройств такова, что одно лезвие является подвижным, а второе неподвижное. В движение подвижное лезвие приводится за счет рукоятки на инструменте. Используются они для разрезания алюминия, стали, меди, латуни и т.п. Максимальная толщина стали достигает 4 мм, а латуни, меди и алюминия до 8 мм

Предназначение отпугивателей

Основное предназначение данного устройства заключается в том, чтобы обезопасить животное от нападения агрессивно настроенной собаки. За счет ультразвука, который издает прибор, она не сможет приблизиться и принести вред вашему питомцу или вам. Кроме того, отпугиватель можно применять в качестве средства для дрессировки.

Стоит отметить, что еще существуют стационарные устройства данного типа. Их работа осуществляется беспрерывно. Предназначение стационарных отпугивателей состоит в защите территории, газона, кухни, террасы и других участков от собак. Такой прибор создает невыносимый дискомфорт животным, в результате чего вынуждает их покидать присмотренное место.

Принцип работы гильотинных ножниц

Перед началом работы со станком, необходимо изучить руководство по эксплуатации гильотинных ножниц.

Листовой металл попадает на рабочий стол через подающее устройство и выравнивается по упорам и ограничителям.
Прижимное устройство фиксирует металл, и включается привод (гидропривод, пневмопривод, электропривод).
Верхний нож опускается и вместе с нижним ножом разрезает материал.
Конечный материал выбрасывается в лоток.

Принцип действия

С гильотиной человек познакомился много веков назад. Однако в те далекие времена она использовалась не в качестве устройства для раскроя металла, а для казни преступников. В современных разновидностях ножниц используется тот же принцип работы, что и в самом первом устройстве, у которого присутствовал один верхний нож. Для раскроя металла задействуется лезвие, которое вначале поднимают на определенную высоту, а затем резко опускают.

В механических ножницах, оснащенных электрическим приводом, используется несколько иной алгоритм. В их конструкции предусмотрено подающее устройство, через которое из разматывателя на стол поступает металлический лист. Далее заготовку выравнивают, ориентируясь на ограничитель для выбора глубины подачи и боковой упор. После этого ее жестко закрепляют с помощью прижимного механизма, выполненного в форме балки. Благодаря такой подготовке создаются условия для обеспечения достаточно высокой точности разрезания.

При запуске устройства двигатель редуктора передает крутящий момент на вал, который свою энергию направляет на шатуны и кривошипы, заставляя траверсу двигаться возвратно-поступательно. В результате движения траверсы верхний нож опускается и делает рез. Образующиеся после раскроя обрезки материала поступают в лоток, в сторону оператора, вперёд или назад — все зависит от варианта исполнения ножниц. Обработанные заготовки направляются в приёмник. После этого траверса поднимается и принимает изначальное верхнее положение. Сразу же на это реагирует датчик, по сигналу которого происходит отключение мотора-редуктора.

Функция контроля верхнего и нижнего расположения траверсы ножниц возложена на конечные выключатели. В верхней части она закреплена при помощи тормозного барабана, расположенного на валу. Резка металлического листа может осуществляться продольно или поперечно. Всё зависит от типа и расположения ножей. При поперечном раскрое нож делает только один рез за рабочий цикл, а при продольном таких резов совершается несколько, причём они всегда сопровождаются поступательным перемещением металлической заготовки по столу. Второй режим предназначен для раскроя рулонных материалов на полосы. Также его используют для получения заготовок из листов металла длиной более 2 м.

Совершать остро заточенный нож гильотинных ножниц движение вниз из верхней точки заставляет сила тяжести. При этом его перемещение происходит со значительным ускорением, поскольку он обладает достаточно большим весом, но в то же время его оказывается мало для сквозного прорезания прочного металла.

Нарушить целостность металлической заготовки только за счёт своего веса рубящему устройству не удается из-за того, что нож располагается на высоте с меньшей протяженностью разбега, чем в аналогичных первых устройствах прошлого тысячелетия. Чтобы режущее устройство могло перемещаться с необходимой скоростью, для него изготавливают специальную конструкцию, в которую устанавливают нож весом в несколько десятков килограмм.

Эти же причины объясняют, почему в гильотинных ножницах используется нижний неподвижный нож. Таким образом, современные гильотинные станки работают одновременно по принципу и обычных ножниц, и гильотины. Перед раскроем подготовленный материал укладывают на рабочем столе между нижним и верхним режущими лезвиями. Но из-за этого станок приобретает более сложную конструкцию, что сказывается на его себестоимости. Однако благодаря такому решению удается обеспечить более высокое качество и точность раскроя металлических листов.

Станки с ручным приводом

В условиях мелкосерийного выпуска продукции важно обеспечивать качество продукции:

Важнее обеспечивать точные размеры всех деталей.
Грамотную обработку кромок. Удаление заусенцев.
Параллельность и перпендикулярность резаных прямых.

Профессиональная гильотина с ручным приводом

В этих установках предусмотрено следующее:

лист металла располагается на специальном столе;
с помощью дополнительных приставных столов заготовка может иметь значительные габариты (до 2500 мм в длину и 2500 мм в ширину);
регулирование глубины реза ограничивается специальным упором, располагаемым за подвижным ножом;
специальные направляющие позволяют обеспечить перпендикулярность реза;
другие направляющие точно выставят заготовку под нужным углом или дадут ей двигаться только в параллельном направлении;
перед резанием для предотвращения возможных колебаний в зоне активной работы происходит прижатие заготовки к столу. Она теперь не сместится ни в какую сторону.

Видео: гильотина для резки металла.

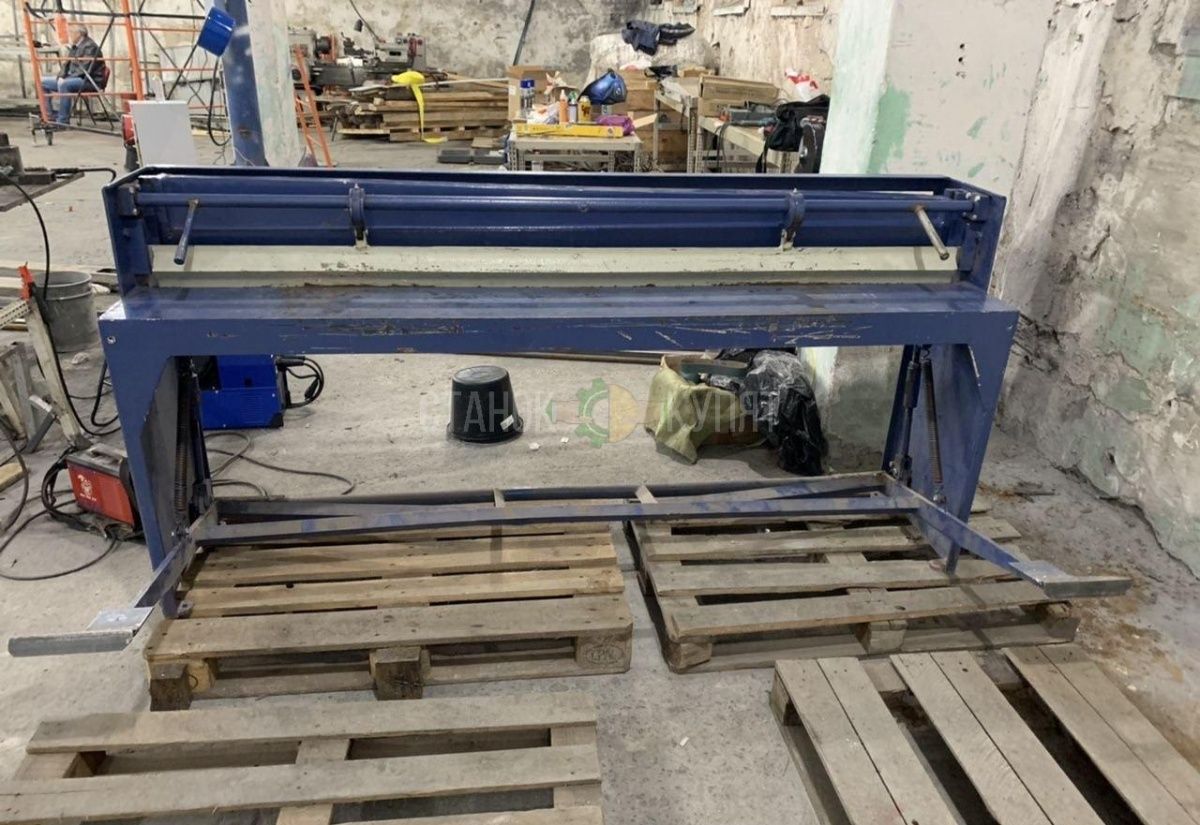

Ручная гильотина для металла

Механические гильотинные ножницы с приводом от рычага или педали — несомненно, самый распространенный вид металлорежущих станков. При ограничении по толщине обрабатываемого металла и его видам, гильотинные ножницы ручные можно встретить в каждой мастерской или цехе, где предполагается работа с листовым металлом, арматурой или профильным прокатом.

Механический гильотинный станок

Гильотинный механический резак оборудуется двумя ножами. Нижний, как и у гидравлической или электрической гильотины — неподвижный. А верхний может передвигаться по направляющим вертикально вниз, как у промышленных установок, или поворачиваться вокруг оси. Точка вращения находится на одном из концов ножевой балки, на втором — рукоятка.

Ручная гильотина механическая может оборудоваться редуктором, позволяющим развить на ноже значительное усилие, позволяющее резать листы толщиной более 1 мм толщиной и нержавеющею сталь. Гильотина ножная приводится в действие педалью, ручная — рычагом. Возможен и комбинированный привод. Мобильная гильотина для рубки металла устанавливается на любой ровной поверхности, обеспечивающей устойчивость станка, и применяется на строительных площадках, например, для резки кровельной стали или профнастила.

Во втором случае чаще всего используется гильотина ручная сабельного типа, оснащенная дугообразным ножом. Точка резания в таком случае плавно перемешается траекторией реза и не повреждает металл сложного профиля. Ручная сабельная гильотина применяется как для поперечного, так и для продольного резания заготовок из стали, алюминия, нержавейки.

Гильотинная рубка на ручных станках возможна и при работе с арматурой, уголком и профилем. Если рубка листа на гильотине возможна на всех видах станков, то мини гильотина по металлу для работы с фасонным прокатом должна быть оборудована редуктором.

Таблица характеристик гильотинных ножей
