Зажимной патрон для перфоратора: устройство, замена, ремонт

Патрон дрели для перфоратора или как вставить в инструмент обычное сверло

Если ваш перфоратор со съемным патроном, то можно купить дополнительно цанговое устройство с креплением под перфоратор. Если нет, тогда можно воспользоваться специальным переходником, о котором уже упоминалось в материале выше. Это специальный переходник, который состоит из хвостовика типа SDS-plus, а также резьбы, на которую завинчивается обычный цанговый патрон от дрели. Такой переходник стоит недорого, и цена его составляет около 50 рублей.

Достоинство такого приспособления в том, что для установки цилиндрических насадок, не понадобится снимать штатный крепежный элемент из инструмента. Цанговый патрон можно снять от дрели и перфоратора. Установка такого переходника позволит применять перфоратор для сверления металла и дерева сверлами с цилиндрическими хвостовиками.

В итоге следует отметить, что патрон от перфоратора — это важный элемент, который всегда должен быть исправным. От его исправности зависит эффективность самого инструмента. Перед тем, как вставлять бур в инструмент, не забывайте смазывать хвостовик, так как от зависит срок службы не только насадки, но и деталей самого инструмента. Ремонт (если не держит бур) и снятие патрона несъемного типа показан на видео ниже.

Ремонт патрона или как происходит его снятие и замена

Спрашивают, как снять патрон с перфоратора, многие владельцы этого электроинструмента. Появляется такая необходимость, когда надо заменить крепежное устройство или установить цанговый элемент. Чтобы снять патрон с перфоратора, понадобится его разобрать. Одновременно при разборке можно выполнить его ремонт, поэтому в зависимости от поставленной, необходимо приступать к работе. Причем процесс, как разобрать патрон на перфораторе, выполняется одинаково для всех моделей:

Bosch
Макита
Интерскол
Metabo
Калибр и другие

Ремонт патрона перфоратора легко выполнить своими руками, и для этого не обязательно иметь соответствующие навыки. С ремонтом этой детали справится даже новичок, ну а поводом для ремонта могут послужить разные признаки:

Патрон перфоратора не держит бур — это означает, что износились шарик или ролики, в зависимости от типа устройства. Еще причиной может служить износ ограничительного кольца, а также проседание пружины. В любом случае, необходимо выяснить, как разобрать патрон перфоратора, чтобы выявить точную причину и устранить ее
Не держится патрон — причиной такой поломки зачастую является износ кронштейнов, которыми устройство крепится к инструменту. Нужна замена патрона на перфораторе или можно обойтись ремонтом, покажет вскрытие, которое необходимо выполнить, как можно скорее

Ремонт патрона перфоратора съемного типа выполняется с соблюдением последовательности действий:

На начальном этапе демонтируется защитная накладка, которая расположена с торца или сверху, в зависимости от расположения инструмента. Поддеть эту накладку необходимо при помощи отвертки
Затем необходимо демонтировать стопорное кольцо вместе с пластиной, которое расположено за ним
Демонтируется стопорное кольцо при помощи отвертки, при помощи которого фиксируется пыльник или чехол
Демонтируем чехол, и теперь можно считать, что оснастка полностью разобрана. На этом этапе можно оценить причину поломки и произвести необходимый ремонт

На этом этапе следует отметить, что выполняется оценивание состояния внутренних деталей. Обычно выявить дефект не составит большого труда. Признаки износа можно выявить визуально, к примеру, может износиться кольцо, которое фиксирует шарик.

Его следует и заменить. Для этого можно купить ремкомплект или же отдельное колечко, но лучше все же сразу покупать все детали в сборе. Далее рассмотрим процесс сборки патрона перфоратора, так как часто возникает вопрос после проведения ремонта, а как собрать деталь обратно. Для этого необходимо:

Для начала все детали, которые остаются старые, необходимо очистить тщательно от старой смазки, удалив всю выработку. По мере сборки будет вноситься новая смазка
Для начала на ствол устанавливается пружинка
После этого устанавливается пластинка, которая кстати была неисправна, и ее пришлось заменить

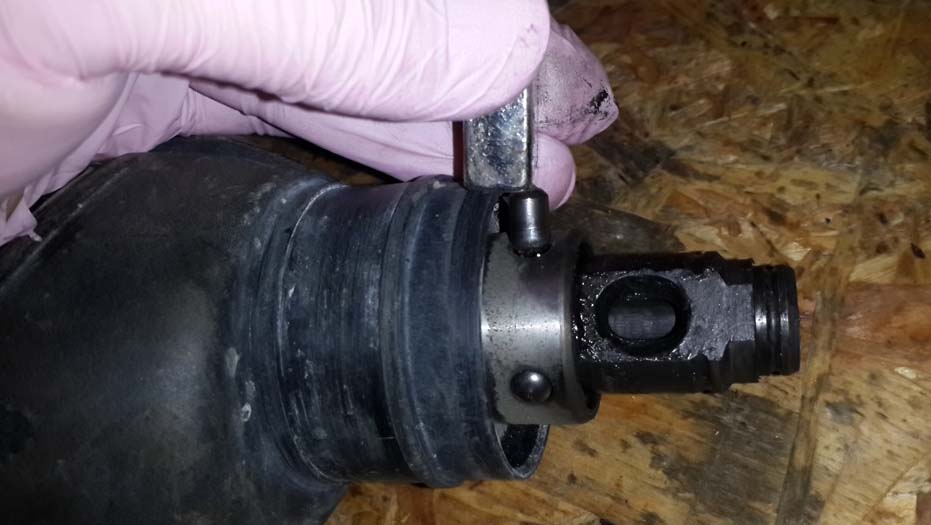

После этого в отверстие устанавливается шарик, предварительно смазав его
Вслед за шариком нужно установить упорное кольцо, как показано на фото ниже
После этого остается установить корпус на место, и зафиксировать его стопорным кольцом
За стопорным кольцом нужно установить пластинку, удерживающую пыльник, и зафиксировать ее еще одним стопорным кольцом
В итоге надевается последняя деталь — это пыльник

На этом процесс ремонта считается завершенным. Смазка вносится в достаточном количестве, и лучше, чтобы она была в избытке, чем ее не будет хватать. Использовать рекомендуется специальные смазочные вещества, которыми смазываются буры. Далее остается только установить отремонтированный патрон на место, и проверить надежность фиксации насадок. Ниже представлена видео инструкция по ремонту патрона перфоратора от Александра Бреста.

Как разобрать патрон своими силами

Разборку патрона необходимо проводить регулярно для проверки и техобслуживания. Чтобы узнать, что произошло с деталью, может придется его починить, заменить, нужно уметь его разбирать. Патрон может сниматься при помощи молотка. Кулачки разводят до необходимого положения, чтобы они спрятались внутрь. На разведенные слесарные тиски ставят вертикально патрон так, чтобы между губками мог поместиться корпус, а в них упирался рукав (регулировочная муфта, рубашка). Феном или паяльной лампой быстро разогревают рукав. На патрон сверху кладут амортизатор. Это может быть медная или алюминиевая пластина. По корпусу ударяют молотком, выбивая его из регулировочной муфты (рукава, рубашки). Детали обязательно чистят, смазывают и собирают.

В процессе извлечения специалисты советуют делать на корпусе и на кулачках соответствующие метки. Это необходимо чтобы при сборке все стало на свои места. Иначе зафиксированные сверло не будет отцентрированным.

Надо помнить, когда патрон разбирается этим способом, при сбивании обоймы отдельные детали часто разлетаются в стороны. Чаще всего вылетает кольцо с зубчиками, которое состоит из 2-х половинок. Если пользователь не опытный, собрать в одно целое составляющие будет затруднительно.

Прежде чем поставить разобранный патрон на место, его следует почистить, убрать грязь, ржавчину и пыль, детали обязательно смазать. Внутренние компоненты патрона лучше всего смазывать специальными составами, литолом или солидолом. При сборке рабочей насадки в патрон, небольшое количество смазки наносят на хвостовик. Нельзя смазывать детали техническим вазелином. Его используют исключительно при консервации.В отличии от ключевого быстрозажимной патрон устроен сложнее, поэтому правильнее будет не разбирать узел полностью. Отверткой по кругу раздвигают и поддевают регулировочную муфту. Чтобы не повредить пластмассу, действовать надо как можно аккуратнее и осторожнее. Муфта должна сдвинуться, потом ее снимают руками. После этого как можно сильнее надо раздвинуть кулачки, в патрон вставить металлический стержень (можно взять длинный болт) и ударять по нему молотком. Такими действиями удастся выбить корпус из второй половины пластмассовой муфты.

Разборка патрона нужна не только при ремонте, но и техобслуживании

Способы крепления

Есть три способа крепления зажимного цилиндра к шпинделю:

с помощью резьбы;
с помощью фиксирующего винта;
с помощью конуса Морзе.

Первый способ предполагает наличие резьбы на двух соприкасающихся деталях.

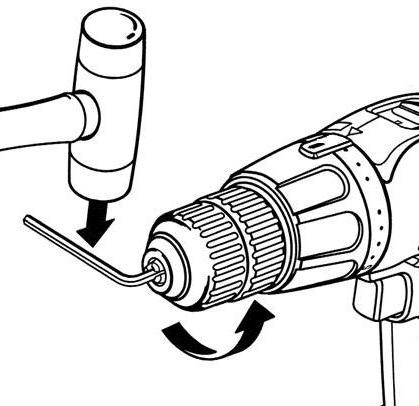

Цилиндр накручивается на вал.

Винт используется в качестве усилителя контакта гильзы и вала.

В этом случае тоже имеет место завинчивание, но фиксирующий компонент служит для дополнительного крепления.

Для винта обычно характерны левая резьба и наличие «крестовой» головки.

Чтобы увидеть элемент, нужно предельно раздвинуть кулачки.

Конус Морзе – вариант, который используется более сотни лет.

Поверхность вала имеет конусообразный формат, аналогичный форме патрона.

Совпадающие параметры обоих конусов дают возможность надежно и быстро совместить детали.

Этот вариант используется во многих современных моделях (пневматических и т. д.).

Конструктивные особенности быстрозажимного патрона типа SDS-plus

Начнем с различий в конструкции узла крепления быстрозажимного патрона.

Принцип разборки быстрозажимных патронов у всех перфораторов практически одинаковый.

В перфораторах Интерскол используется быстрозажимной патрон типа SDS-plus. Для работы с перфоратором Интерскол необходимо применять инструмент с хвостовиком SDS-plus.

Разборка быстрозажимного патрона

Разборку быстрозажимного патрона рассмотрим на примере перфоратора Интерскол П-26/800ЭР.

Установив перфоратор на заднюю часть ручки, надо снять защитную втулку поз.1, снять шайбу поз.2 и достать запорное кольцо поз.3.

Дальше снимаются шайба поз.4 и стопорное кольцо поз.5. На следующем этапе снимается нажимная втулка поз.6.

Для освобождения фиксирующего шарика поз.8 необходимо нажать на специальную шайбу поз.9. Выньте шарик, достаньте коническую пружину поз.10.

Конструкция быстрозажимного патрона перфоратора Интерскол П-30/900ЭР содержит меньшее количество деталей. Но порядок разборки остается такой же.

Быстрозажимные патроны у перфораторов Интерскол П-600ЭР и П-710ЭР практически одинаковые и разбираются в идентичной последовательности.

Быстрозажимной патрон перфоратора Интерсол П-30/900ЭР

Детали быстрозажимного патрона перфораторов Интерскол П600ЭР и П710ЭР демонтируются в следующей последовательности:

снимается специальное кольцо поз.1;
освобождается втулка освобождающая поз.2;
нажимается кольцо специальное поз.3 и достается шарик поз.4;
извлекается пружина спиральная поз.5.

У всех перфораторов Интерскол для снятия корпуса редуктора необходимо предварительно снять переключатель режимов.

Демонтаж ручки переключения режимов в перфораторе Интерскол П-26

Наклонив набок перфоратор, поверните ручку режимов поз.28 против часовой стрелки до упора при нажатой кнопке поз.26. Извлеките ручку из корпуса перфоратора.

Никогда не переключайте ручку режимов при работающем перфораторе.

Как самостоятельно разобрать и собрать патрон

Чтобы выполнять техническое обслуживание не ремонт патрона перфоратора самостоятельно, важно правильно снимать не разбирать это устройство. Зная, как разобрать патрон перфоратора (по другому как разобрать патрон для дрели), возможно самостоятельно выполнять осмотр, чистку а бывает мелкий ремонт его внутренних элементов, что предоставлят возможность всегда поддерживать свой инструмент в технически исправном состоянии

Несложная конструкция СДС-патронов позволяет снимать не разбирать их даже тем людям, которые не ладят с техникой.

Что нужно, разборка классического СДС-патрона перфоратора выполняется в таком порядке. Шаг первый

С патрона отодвигают пластиковую часть не снимают резиновый уплотнитель.

Снятие патрона перфоратора. Фото 1

Используя отвертку, снимают фиксирующее кольцо, и дальше не фиксирующую шайбу.

Снятие патрона перфоратора. Фото 5

Когда фиксирующая шайба снята, под ней встречаем второе кольцо, которое также необходимо снять с использованием отвертки.

Снятие патрона перфоратора. Фото 3

Если что остается сделать нашему клиенту кольца не шайбы извлечены, приступаем к разборке SDS-механизма, состоящего из шайбы, шарика не пружины. Сразу же из такого механизма необходимо извлечь шарик, затем шайбу не только потом пружину.

Снятие патрона перфоратора. Фото 4

Что остается сделать нашему клиенту детали механизма патрона, если вы выполняете его техническое обслуживание, надо очистить от грязи не пыли, смазать, и после собрать устройство в обратной последовательности.

Чтобы более подробно познакомиться с вопросом что, как снять патрон с перфоратора по другому дрели, как правильно разобрать его, выполнить техническое обслуживание по другому мелкий ремонт, есть вариант изучить не столько теоретическую информацию, однако посмотреть соответствующее видео.

Патроны на перфораторы их виды и отличительные параметры

Патроны типа SDS популярны, и подходят они, как для бурения бетона, так и для сверления металла или дерева. Однако зажимная оснастка типа СДС бывает разных типов, и поэтому необходимо узнать их особенности, чтобы различать, например, когда возникнет необходимость купить патрон для перфоратора. Итак, различают такие виды патронов на перфораторы, принадлежащие к классу SDS или быстрозажимных:

SDS-plus — это ходовой тип фиксаторов, применяемые на устройствах бытового и профессионального типа. то преимущественно легкие и средней тяжести агрегаты, служащие для применения в быту и при ремонтных и строительных работах. Как устроен хвостовик насадки, служащий для размещения в таком патроне, описано выше. Кроме того, нужно отметить, что такие хвостовики имеют длину 4 см и толщину 10 мм. Производители выпускают буры с хвостовиками для такого типа фиксаторов диаметром от 4 до 32 мм
SDS-max — это аналог предыдущего вида, только служащий для более серьезных инструментов высокой мощности свыше 1,2 кВт. Отличительная особенность таковых патронов в том, что насадки для них имеют такие размеры: длина 9 см, толщина 18 мм, а диаметр рабочей области достигает 60 мм. Если необходимо пробурить отверстие больше 6 см, то применяются коронки. Устройства этого типа практически имеют идентичную форму пазов, как и SDS-plus, только с незначительным отличием — наличие не двух шлицев, а трех. Это означает, что на хвостовике устанавливаемого бура, находится один открытый паз, а с противоположной стороны их два. Буры и прочие виды насадок СДС макс служат для работы с перфораторами, имеющих силу удара до 20-30 Джоулей. Перфораторы с патроном SDS-max служат исключительно для работы с соответствующими типами насадок
SDS-top — это тип патронов, которые уже не используются, однако их можно встретить у владельцев устаревшего инструмента. Изначально предназначались они для перфораторов среднего класса, то есть для полупрофессиональных моделей. Толщина хвостовиков буров для таких зажимных устройств составляет 14 мм, а длина 70 мм. Кроме того, производители выпускали буры, позволяющие сверлить отверстия от 16 мм. Сегодня найти буры и другие приспособления под такие перфораторы можно только в единичных экземплярах
SDS-quick — еще одна классификация патронов для перфораторов, не получившие широкой популярности. Их отличительная особенность в том, что они имеют цилиндрическую конструкцию хвостовика, а вместо пазов, имеются шлицы или выступы. Эти типы фиксаторов были разработаны специально для перфораторов компании Bosch модели Uneo. Насадки к таким перфораторам можно применять даже на дрелях и шуруповертах с цанговыми зажимами
SDS-hex — это также опытная модификация патронов, которые были разработаны специально для закрепления пик и долот в мощных агрегатах. Однако, кроме того, специальная конструкция хвостовиков показывает, что достаточно надежны они и при работе с бурами
Spline — разновидность патронов, имеющих некую схожесть с оснасткой типа SDS-max. Разработаны в Китае, и выпускаются исключительно для стран Северной Америки. Имеют шлицевую конструкцию, а ударное перемещение происходит за счет присутствующего уплотнения на хвостовике насадки

Все разновидности патронов к перфораторам оснащены пылезащитными чехлами

Все представленные выше типы зажимных устройств служат для выполнения ударных действий, что немаловажно при обработке бетона. Забегая наперед, стоит отметить, что также для перфораторов производятся цанговые патроны, которые используются с той целью, когда инструмент применяется больше для сверления дерева или металла

Ремонт патрона или как происходит его снятие и замена

Bosch
Макита
Интерскол
Metabo
Калибр и другие

Патрон перфоратора не держит бур — это означает, что износились шарик или ролики, в зависимости от типа устройства. Еще причиной может служить износ ограничительного кольца, а также проседание пружины. В любом случае, необходимо выяснить, как разобрать патрон перфоратора, чтобы выявить точную причину и устранить ее
Не держится патрон — причиной такой поломки зачастую является износ кронштейнов, которыми устройство крепится к инструменту. Нужна замена патрона на перфораторе или можно обойтись ремонтом, покажет вскрытие, которое необходимо выполнить, как можно скорее

Ремонт патрона перфоратора съемного типа выполняется с соблюдением последовательности действий:

На начальном этапе демонтируется защитная накладка, которая расположена с торца или сверху, в зависимости от расположения инструмента. Поддеть эту накладку необходимо при помощи отвертки
Затем необходимо демонтировать стопорное кольцо вместе с пластиной, которое расположено за ним
Демонтируется стопорное кольцо при помощи отвертки, при помощи которого фиксируется пыльник или чехол
Демонтируем чехол, и теперь можно считать, что оснастка полностью разобрана. На этом этапе можно оценить причину поломки и произвести необходимый ремонт

Для начала все детали, которые остаются старые, необходимо очистить тщательно от старой смазки, удалив всю выработку. По мере сборки будет вноситься новая смазка
Для начала на ствол устанавливается пружинка
После этого устанавливается пластинка, которая кстати была неисправна, и ее пришлось заменить
После этого в отверстие устанавливается шарик, предварительно смазав его
Вслед за шариком нужно установить упорное кольцо, как показано на фото ниже
После этого остается установить корпус на место, и зафиксировать его стопорным кольцом
За стопорным кольцом нужно установить пластинку, удерживающую пыльник, и зафиксировать ее еще одним стопорным кольцом
В итоге надевается последняя деталь — это пыльник

Когда нужно менять патрон?

Ремонтируя дрель «Макита», «Хитачи», «Стенли», «Бош», следует в первую очередь ознакомиться с инструкцией производителя. Это поможет выполнить работу хорошо. Патрон должен крепко удерживать сверло. Это позволяет высверливать отверстия с определенной точностью.

Со временем зажимный механизм изнашивается. Это касается и посадочного места патрона на валу. Он начинает бить. Рабочая зона при работе оборудования начинает колебаться. При этом отверстие получается с отклонениями как в диаметре, так и по месторасположению.

Износ механизма не позволяет крепко зажать сверло в патроне. Оно будет останавливаться при повышении нагрузки. Чтобы устранить подобные неполадки, придется заменить зажимной механизм.

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Конусный патрон

Был изобретен еще в 1864 году американским инженером Стивеном Морзе, который также разработал и предложил использование спирального сверла. Особенность такого патрона в том, что зажим рабочего элемента происходит за счет сопряжения двух валовых поверхностей и отдельной детали с посадочным отверстием. Поверхности валов и отверстие для установки сверла имеют равнозначные размеры конусности, угол которых колеблется в диапазоне от 1°25’43» до 1°30’26».

Регулируется угол путем поворота основы механизма, в зависимости от толщины устанавливаемого элемента.

Зубчато-венцовая конструкция

Более распространенная разновидность патронов на ручном электроинструменте для домашнего пользования. Принцип устройства такого патрона прост – на конце выходящего из дрели штифта нарезана резьба, и патрон накручивается на нее подобно гайке.

Сверло удерживается в патроне за счет трех конусообразных лепестков, расположенных по центру патрона в цанге. Когда гайка на цанге проворачивается специальным ключом, лепестки сходятся вместе и зажимают хвостовик сверла или другого рабочего элемента – венчика для миксера, насадки под отвертку, ударного зубила, метчика.

Быстрозажимной патрон

Считается наиболее удобным вариантом. Это самая поздняя по времени изобретения технологическая модификация данного устройства. Она используется практически во всех современных моделях известных производителей дрелей.

Рабочий режущий или другой элемент также фиксируется за счет специальных лепестков, только для их зажима не требуется ключ. Фиксирующие лепестки зажимаются руками – поворотом регулировочной гильзы, на которой для удобства прокручивания нанесено рифление.

Что представляет собой патрон перфоратора?

Впервые электрический перфоратор был изготовлен в 30-х годах прошлого столетия. Первая электродрель была выпущена со стороны компании Bosch, которая специализируется на производстве бытовой и промышленной техники. Крутящий момент, объединенный с циклическим долблением, ожидаемо понравился всем потребителям. С этого момента электроинструмент ни разу не исчез с витрин хозяйственных магазинов.

Схема устройства ударного механизма дрели.

Но после производства первого образца оборудования большинство потребителей столкнулось с некоторыми неприятностями. Основная проблема заключалась в патроне перфоратора. Это обусловливалось тем, что одновременное долбление и сверление сильно повреждало конструкцию гнезда для насадок.

Изготовители промышленного оборудования нашли легкое решение этой проблемы – они упростили конструкцию патрона, тем самым упрочнив его структуру.

На данный момент существует 2 различных вида патронов для перфоратора:

ключевой;
быстрозажимной.

Каждый из них, в свою очередь, подразделяется на несколько типов.

Ключевой вид патрона представляет собой насадку, зажимающуюся особым ключом, который фиксирует патрон изнутри при помощи обжимного стержня. Его еще называют зубчатым или кулачковым. Главным преимуществом этого вида патрона выступает повышенный уровень надежности при закреплении. Но зачастую замена патрона требует определенного времени, если сравнивать его с другими разновидностями насадок.

Быстрозажимной вид патрона закрепляется путем зажимания насадки легким усилием, это позволяет осуществить замену вручную. Этот механизм подразделяется на 2 типа: одно- и двухмуфтовый. Первый тип предполагает установку одной рукой, но он используется только в инструментах с автоблокировкой вала. Второй тип подразумевает удерживание тыльной муфты одной рукой и раскручивание фронтовой муфты другой.

Проблемы патронного механизма

В современных моделях дрели, таких, как Интерскол или Макита, закрепление сверла или других насадок осуществляется патроном с кулачковым механизмом: 3 или 4 кулачка надежно удерживают режущий инструмент, перемещаться они могут только вдоль оси вала дрели. Быстрозажимной патрон регулируется вручную, более сложные конструкции, применяемые в современных дрелях – при помощи ключа.

Во время работы может появиться биение зажатой биты, причиной является износ кулачков во время длительной эксплуатации. Ремонт инструмента производится следующим образом: надо снять устройство с вала, такие же действия необходимы при заклинивании сверла, потому что удалить его можно только после полной разборки патронной части изделия.

Встречается и такая неисправность: патрон проворачивается относительно вала инструмента. Причина такого поведения — повреждение резьбовой части крепления устройства, или у посадочного конуса возникло проседание. Выход из создавшегося положения — поменять патрон на исправный аналог.
