Пескоструйная камера своими руками: чертежи, фото, видео

Процесс изготовления простого пескоструйного аппарата

Приводим пошаговую инструкцию по изготовлению пескоструйной самоделки, работающей по принципу эжектора (пульверизатора).

Шаг 1. Необходимо купить или позаимствовать пневматический пистолет, рассчитанный на давление до 4 МПа, пластиковую 0,5- или 1-литровую бутылку, штуцер, шланги и сверла. О других материалах и инструментах будем упоминать по мере их применения на соответствующем шаге.

Шаг 2. Скручиваем с бутылки пробку, а оставшийся на горлышке поясок разрезаем столярным ножом и удаляем. Крышку плотно закручиваем на место.

Шаг 3. С помощью электродрели и сверла на 5 мм просверливаем горлышко бутылки по диаметру с обеих сторон прямо под самой крышкой.

Шаг 4. В просверленные отверстия аккуратно вставляем трубочку из комплекта к пневматическому пистолету. Определяем на ней место, где будет располагаться бутылка с песком. Оно должно быть ближе к пневматическому пистолету. Это обеспечит большую надежность конструкции, лучшую балансировку и удобство в работе.

Шаг 5. Вытаскиваем трубочку из отверстий в бутылке и отмечаем с помощью маркера на трубочке место, где будет пропилено продолговатое отверстие для поступления из емкости песка.

Шаг 6. С помощью напильника по металлу выполняем на трубочке продолговатое неширокое отверстие, аккуратно зачищая его края.

Шаг 7. Вновь возвращаем трубочку на место, причем выпиленное напильником отверстие должно быть направленно вниз, а над ней вертикально вверх будет располагаться бутылка.

Шаг 8. Места входа трубочки в бутылку и выхода из нее заливаем подходящим клеем, во-первых, для обеспечения прочности соединения, во-вторых, для герметизации, чтобы во время работы пескоструйного приспособления воздух, подаваемый компрессором, не выходил наружу.

Дождавшись полного отвердевания клея, можно приступать к испытанию пескоструйного аппарата, предварительно засыпав в бутылку сухой песок крупностью не более 0,5 мм, а пистолет с помощью шланга, соединив с компрессором, который в состоянии обеспечивать давление в 4 МПа (бар).

Шаг 9. Направляем трубочку пистолета на загрязнения садовой дорожки, регулируя давление воздуха, а значит и расход песка, с помощью ручки на инструменте. Эффективность очистки очевидна.

Шаг 10. Попытаемся очистить от ржавчины пассатижи, которые долгое время лежали где-то, подвергаясь воздействию воды или влажного воздуха. Направляя на ржавые места инструмента, струю воздуха вперемешку с песком, добиваемся его полной очистки. Поверхность металла после такой обработки приобретает благородный матовый оттенок.

Для информации: в качестве источника сжатого воздуха использован бытовой воздушный компрессор, на щитке управления которого расположена ручка регулировки расхода воздуха, расходомер, штуцеры для подключения шлангов и манометр, показывающий давление в системе.

В качестве средства очистки, наряду с мелким песком, можно использовать мелко раздробленную скорлупу грецких орехов.

Собираем все необходимое для создания аппарата

Что нам понадобится для изготовления пескоструя:

  • Компрессор повышенной мощности.
  • Фум-лента (используется для герметизации резьбовых соединений).
  • Газовый баллон (будет применяться для подачи песка).
  • Прочным шланг (армированный шланг для газа отлично подойдет).
  • Цанговый зажим.
  • Штуцеры.
  • Фитинги (переходники, заглушки и т.д.).
  • Шаровые краны.
  • Отрезок стальной трубы длиной 10 см.

Читайте здесь — Как правильно выбирать утюг: разнообразие моделей, мощность, функциональность. Простые рекомендации для идеальной покупки. Рейтинг лучших моделей + 85 фото! «>

Все эти компоненты можно приобрести в любом строительном или хозяйственном магазине, вполне реально уложиться в 1500-1700 рублей.

Также нужно приобрести сопла, они являются расходным материалом, поэтому при работе они будут нужны вам всегда. Можно купить в магазине стальные сопла или керамические, из вполне будет хватать на 2 часа работы пескоструйным аппаратом.

Если вы не хотите покупать сопла, то можете изготовить их самостоятельно. Умельцы для этого используются электроды из свечей зажигания. Дело в том, что они изготавливаются из качественной марки стали и поэтому обладают хорошей износостойкостью.

Техника безопасности

Работа на пескоструйном аппарате требует соблюдения техники безопасности, потому что пескоструй представляет серьезную угрозу здоровью. При работе нужно соблюдать несколько правил:

  • Защита кожи и глаз. Абразивные частицы вылетают из установки с огромной скоростью — до 700 км/ч, если они попадут на открытые участки тела, произойдет сильное повреждение кожных покровов. Особенно опасно, если абразив попадет в глаза. Поэтому пескоструйщик должен защищать себя при помощи специально одежды. Каждый, кто работает на аппарате, должен надевать прочную обувь, комбинезон из плотного материала, кожаные перчатки и шлем на голову, который полностью закрывает лицо и глаза.
  • Защита органов дыхания. Во время работы на аппарате создается мощный поток пыли, которая может попадать в легкие, вызывая не только аллергию, но и воспалительные процессы. Чтобы не допустить заболевания верхних дыхательных путей, нужно использовать дыхательную маску с фильтрами. Некоторые пескоструйщики применяют шлемы с подачей воздуха, как у аквалангистов. Если работа производится в помещении, необходимо позаботиться об устройстве надежной системы вентиляции.
  • Защита органов слуха. Во время работы пескоструйной установки создается слишком большой шум: его производит компрессор, вылетающая струя воздуха, ударяющийся об обрабатываемую поверхность абразив. Если долго находиться в рабочем помещении, можно приобрести травму слухового аппарата. Поэтому пескоструйщик должен защищать уши с помощью звукопоглощающих наушников. Обычно такие наушники вмонтированы в шлем для работы на пескоструя.

При правильном использовании пескоструйного аппарата и соблюдении техники безопасности приобретенное пескоструйное оборудование будет служить долгие годы. Если аппарат был приобретен для мини-мастерской, то он поможет развить бизнес и принесет немалые доходы хозяину.

Делаем пескоструйную камеру своими руками: чертежи, комплектующие, сборка

Пескоструйная камера – это полезное приспособление, позволяющее эффективно и с максимальной степенью безопасности при помощи абразивного материала очищать различные поверхности от загрязнений, удалять следы коррозии и старые покрытия.

Пескоструйная камера эжекторного типа

В качестве абразивного порошка, который распыляется в такой камере под большим давлением, может использоваться не только обычный кварцевый песок, но и ряд других материалов:

  • дробь, изготовленная из стали или чугуна;
  • стеклянные гранулы;
  • электрокорунд;
  • шлаковые материалы, получаемые после производства меди и никеля (купершлак и никельшлак).

Песок различных фракций

Выбор того или иного абразивного материала зависит не только от типа обрабатываемой поверхности, но и от того, что с нее требуется очищать.

Пескоструйные камеры фабричного производства: как мы видим, ничего сверхсложного в их конструкции нет

Рекомендации специалистов

Несколько дополнительных советов:

можно включить систему рециркуляции потока воздуха
Она значительно повысит эффективность работ с аппаратом;
наибольшее внимание следует уделять выбору сопла и компрессора

Обычное сопло не подходит для пескоструйной установки, рекомендуются вольфрамовые варианты
В зависимости от типа сопла, абразива и обрабатываемой поверхности отличается вид компрессора;
до окончательной сборки важно проверить герметичность соединений. При малейшем отверстии в баллоне существенно сократится мощность установки.

Самостоятельное изготовление конструкции позволяет сократить расходы в 3–5 раз. Максимальная экономия наступит при использовании самодельного компрессора, но в нём сложно добиться достаточной мощности. Оптимальный вариант – заводской компрессор и самодельный пескоструйный аппарат с баллоном.

Конструктивные особенности

Чтобы техническая система правильно функционировала, в ней предусмотрены такие приспособления:

  • сопло для подачи песка с керамическим или стальным наконечником,
  • рукоять с курком для управления аппаратом,
  • штуцеры для подключения шлангов, необходимых для подачи сжатого воздуха и песка,
  • шланги для поступающего абразива и нагнетаемого воздуха,
  • заборный патрубок или всасывающий клапан,
  • емкость для песка с выходным отверстием (например, небольшая металлическая бочка или бутылка).

Идеальный вариант – использовать самодельный пескоструй не на открытом воздухе, а в специальной камере, что повысит эффективность работы и снизит расход абразива. Камерой может служить ящик из металлических листов, который сваривают самостоятельно. Большинство моделей заводских камер включают такие элементы:

  • смотровое окно из стекла для контроля процесса обработки материалов,
  • систему освещения,
  • два отверстия для перчаток, в которые ставит руки мастер,
  • решетка снизу камеры и желоб для ссыпания отработанного песка,
  • систему вентиляции для удаления пыли.

Сопло лучше приобрести в готовом виде, а не изготавливать самостоятельно, так оно прослужит дольше. Вручную сделать сопло достойного качества почти невозможно. Компрессор тоже придется купить, либо взять старое устройство, имеющееся в наличии.

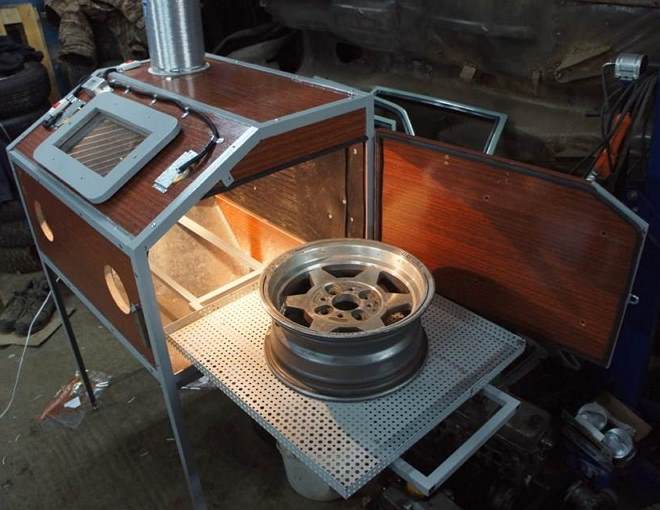

Изготовление пескоструйной камеры

Перед тем как приступить непосредственно к сборке, необходимо учесть ряд факторов: составить грамотный чертёж и описание (один из вариантов будет представлен ниже), подобрать все необходимые компоненты и определиться с местом расположения.

Всегда хочется, чтобы пескоструйная камера своими руками была, как можно больше, но это потянет за собой ряд последствий: нужна более мощная вытяжка, а также более прочные материалы для корпуса.

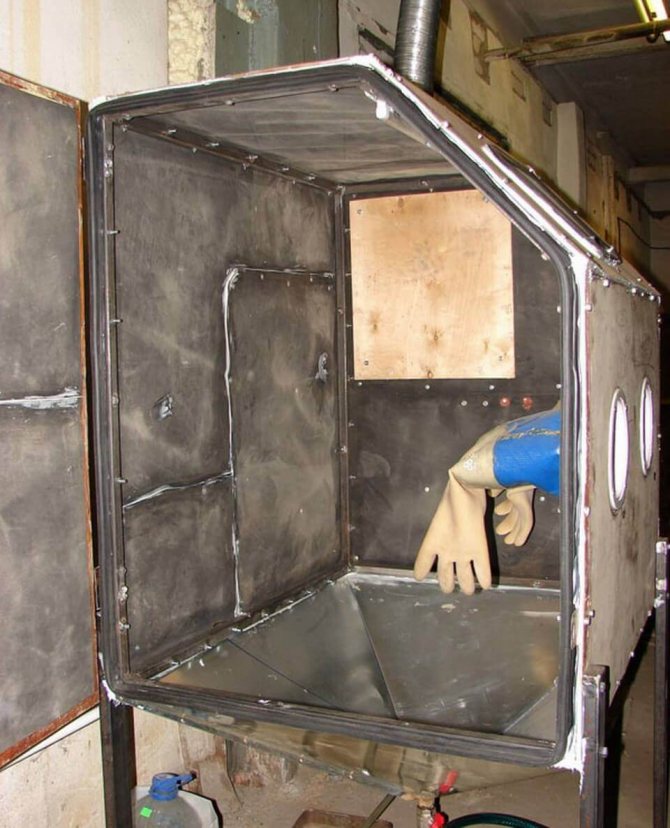

Пескоструйная камера представляет собой металлический ящик, в котором имеются:

  • отверстия для перчаток;
  • смотровое окно;
  • отверстия для подвода шланга для пистолета;
  • вентиляционные отверстия;
  • смотровое окошко;
  • решётка-днище, на которой будет лежать обрабатываемая деталь;
  • бункер для сбора отработанного абразива и мусора.

Порядок сборки

Порядок сборки пескоструйной камеры включает в себя несколько этапов

Важно соблюдать их последовательность, в противном случае это может создать некоторые неудобства и затянуть сборку.Из материала понадобится уголок с полочкой 25-32 мм, оцинковка толщиной 0,5 мм, ударопрочный пластик, заклёпки

Порядок изготовления таков:

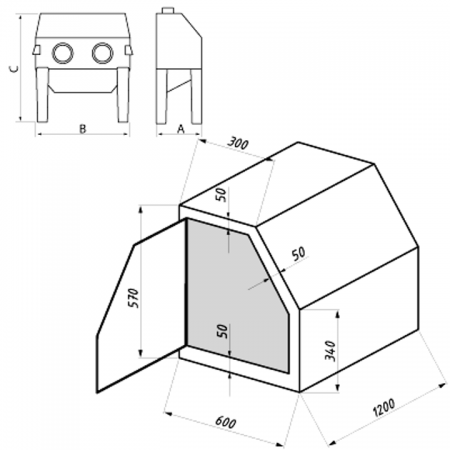

  1. Нарезаем уголки согласно заранее подготовленному чертежу.
  2. При помощи сварки собираем из них каркас.
  3. Крепим в качестве дна армированную сетку, на которой будет располагаться обрабатываемая деталь. Сетка должна быть прочной, чтобы выдержать тяжёлые изделия.
  4. Делаем освещение с двух верхних углов, чтобы не было теней. Это позволит работать с большим комфортом. Освещение должно быть достаточно яркое, так как внутри будет много пыли. Стоит помнить небольшую хитрость, если выбрать белый свет, например, неоновые лампы, при данном спектре обзор будет существенно ухудшаться. Лучше использовать жёлтый, например, лампы накаливания, или светодиодные с подходящим спектром. Принцип такой же, как в противотуманках, благодаря которым можно что-то различить в плохую погоду.
  5. На герметик садим заранее вырезанные листы металла. Необходимо, чтобы одна из стенок могла открываться для закладывания и извлечения детали и обслуживании камеры изнутри.
  6. Дополнительно крепим металл к уголкам заклёпками.
  7. При помощи ножниц в металле вырезаем необходимое отверстие для рукавиц вентиляции.
  8. Смотровое стекло для безопасности лучше сделать из ударопрочного пластика, чем из стекла, так как, возможно, в камере будут использоваться абразивы (не только песок, но и металлические шарики).
  9. Камеру нужно оснастить мощный вытяжкой (чем мощнее, тем лучше, минимум 1500л в минуту).

Техника безопасности

Использование пескоструйной камеры, как и пескоструя без неё, требует соблюдения всё тех же мер безопасности

Важно надеть защитные очки, а в случае с пескоструйной камерой достаточно только респиратора. Обязательно необходимо полностью закрытый костюм и закрытая обувь. Также важно помнить о безопасности окружающих

Желательно, чтобы камера была установлена в отдельном помещении, где не будут находиться посторонние

Также важно помнить о безопасности окружающих. Желательно, чтобы камера была установлена в отдельном помещении, где не будут находиться посторонние

Мы увидели, что сделать пескоструй своими руками не так уж и сложно. Достаточно иметь определённые навыки и большое желание. Благодаря таким усилиям можно сэкономить немало средств и сделать достойный аналог заводских вариантов.

Пескоструйная камера станет отличным помощником и дополнением вашему аппарату, так как благодаря ей выполнение поставленных задач станет менее вредным для здоровья, более комфортным и, соответственно, продуктивным.

Техника безопасности

Как ни крути, но абразивная обработка – это риск для здоровья человека. Мастер, вдыхает пыль, частицы материала, засыпанного внутрь. Поэтому главными мерами безопасности остается защита глаз, кожи, органов слуха и дыхания. При работе с пескоструйкой частицы имеют скорость 650 км в час. В результате неправильного использования работник может получить серьезные телесные повреждения.

Процесс очистки поверхности сам по себе очень шумный и грязный. Поэтому необходимо следить за тем, чтобы мастер имел специальный костюм и обувь для работы, надевал рукавицы, сделанные из кожи, а также не снимал пескоструйный шлем, в который подается очищенный воздух. Обязательно применение средств, защищающих органы дыхания.

Алгоритм и правила сборки

Когда чертёж и необходимые материалы подготовлены, можно приступать к сборке. Она происходит в несколько этапов:

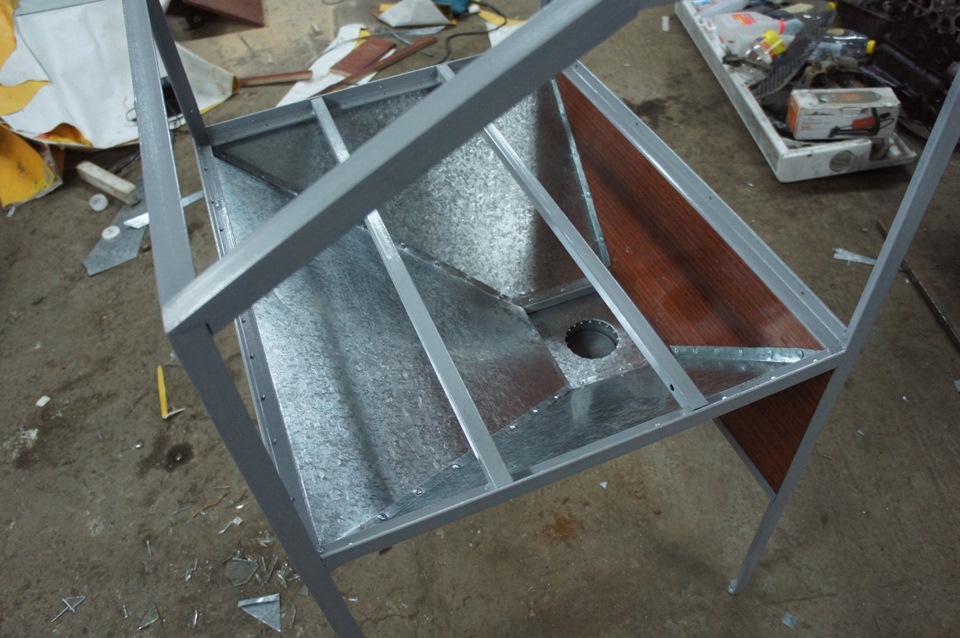

  1. Изготовление каркаса из металлических уголков или швеллеров. Отдельные элементы соединяются с помощью сварочного аппарата.
  2. Навариваются металлические листы с мягкими пластинами на боковые, заднюю стенку.
  3. Собирается рабочая поверхность, на которой будет располагаться заготовка. Она должна быть оборудована тисками, которые будут удерживать деталь неподвижно.
  4. Устанавливается передняя часть, которая должна иметь три отверстия, защитное стекло для визуализирования рабочего процесса. Отверстия нужны для двух перчаток, сопла для подачи абразива.

Дополнительно нужно установить качественное освещение внутри конструкции, чтобы было удобнее наблюдать за рабочим процессом. Также нужно позаботиться об элементе для вывода отработанного абразивного материала. Некоторые виды частиц можно использовать повторно. При сборке обитаемой модели нужно позаботиться о вентиляции.

Пескоструйные камеры — стационарные конструкции, в которых можно очищать металлические детали от ржавчины, налёта, грязи, декоративных покрытий. Выбор агрегата зависит от размера обрабатываемых заготовок, необходимой эффективности, точности очистки

Важно правильно выбирать вид абразива, установить уровень подачи воздуха компрессором

Принцип работы

Основные элементы пескоструйной установки:

  • компрессор — устройство для создания повышенного давления воздуха;
  • ресивер — служит для накопления воздуха под давлением;
  • пистолет — через него подается воздушно-абразивная струя;
  • емкость для абразива — в нее засыпается рабочая смесь;
  • система автоматики — контролирует уровень давления рабочей смеси в момент подачи ее на пистолет;
  • система контроля — обеспечивает работу компрессора, может дополняться модулем аварийного отключения компрессора при возникновении экстренной ситуации;
  • соединительные шланги — подбираются по диаметру в зависимости от мощности аппарата, служат для подачи воздуха;
  • кабель — соединяет аппарат с источником электропитания.

Принцип работы пескоструйной машины прост и понятен: компрессор создает необходимое давление воздуха, затем воздух подается на пистолет; в пистолет одновременно подается абразив, который, смешиваясь с воздухом, выбрасывается под большим давлением на обрабатываемую поверхность. Частицы абразива ударяются о поверхность, сбивая с нее загрязнения и одновременно полируя ее.

Купить или изготовить самодельную пескоструйную камеру?

Для обитаемой пескоструйной камеры ответ будет отрицательным: слишком много следует учесть в процессе проектирования и изготовления установки. Тем более, что профильный сектор рынка изобилует различными предложениями, адаптированными под желаемую производительность, и итоговые энергозатраты. Например, цена обитаемой пескоструйной камеры напорного типа, согласованной с индивидуальными требованиями заказчика стартует от 1,8…2,0 млн. руб.

В комплект такого оборудования входят:

  1. Корпус (он может быть из профилированной стали, либо из сэндвич-панелей).
  2. Шлюз, снабжаемый распашными двухстворчатыми воротами (в камерах проходного типа аналогичный узел имеется и с противоположной стороны).
  3. Решётчатый настил, внизу которого расположены системы уборки отработанного песка на базе пневматических отсосов.
  4. Вентиляционная система, рассчитываемая под определённый воздухообмен.
  5. Системы управления и освещения зоны производства работ.
  6. Один или несколько постов абразивно-струйной очистки.
  7. Защитная экипировка рабочих.

Обычно в стандартную комплектацию также включаются системы механизированного открывания шлюза и ворот, дополнительные боковые двери в стенках корпуса, рельсовые пути с тележкой (для объектов, которые не могут перемещаться самостоятельно) и т. д.

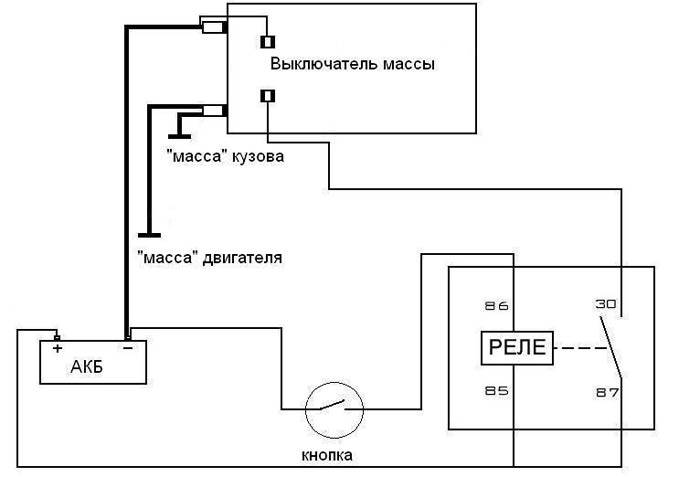

Электросхема для дистанционного управления пескоструйной камерой напорного типа

Производители редко предоставляют подобную опцию, считая, что в обитаемых камерах она используется редко. Между тем, в СТО, где одновременно может выполняться несколько подобных работ, для каждой камеры потребуется оператор. Производительность пескоструйной очистки однотипных объектов можно значительно увеличить, предусмотрев для объёмных камер систему дистанционного выключения энергетических установок — компрессора, вентиляторов, транспортёра уборки отходов и т. д.

Комплект такого дистанционного управления учитывает все типовые операции, которые требуются для нормального функционирования пескоструйных установок напорного типа. Она состоит из следующих элементов:

  • впускного клапана;
  • выпускного клапана;
  • электронного блока управления, предусматривающего некоторые функции защиты зоны обработки;
  • аккумуляторной батареи (АКБ) от любого автомобиля.

Схема дистанционного управления монтируется на базе пневмопривода. Для срабатывания этой схемы рабочий нажимает клавишу дистанционного управления, после чего воздушный поток от компрессора открывает впускной клапан, одновременно перекрывая выпускной клапан. В результате внутри напорной камеры создаётся избыточное давление, достаточное для выполнения пескоструйной очистки. Управляющее реле имеет один нормально замкнутый и один нормально разомкнутый контакт, что обеспечивает быстрое (не более 1…1,5 с) срабатывание элементов электросхемы для пескоструйной камеры.

При сбросе давления реле отключает привод управления постами пескоструйной очистки. Дальше, при желании, схема может быть соединена с элементами управления открывания ворот и шлюзов камеры.

Пескоструйная камера своими руками

Сложность работ по изготовлению пескоструйной камеры эжекторного типа существенно меньше. Вначале разрабатывается техническое задание (что, в каком объёме, и по какой технологии будет очищаться). Далее, чертежи установки, по которым можно судить о функциональных возможностях камеры. Размеры, указываемые на чертеже, должны соответствовать площади свободного места в мастерской, где будет устанавливаться пескоструйная камера.

Учитывая мощность имеющегося компрессора (а она обычно не превышает 6…8 кВт), объём внутреннего пространства камеры не должен превышать (ширина×глубина×высота) 800×500×500 мм, при этом на передней панели обычно предусматривается скос под углом в 45°, для удобства работы. В передней панели (изготавливаемой из прозрачного ударопрочного пластика) должны быть одно или два отверстия, предназначенные для манипуляций с пескоструйным пистолетом. Корпус изнутри обшивается технической резиной, а в его донной части устраивается решётчатый настил или выдвижной лоток с патрубком для сбора отработанной смеси.

Для сборки камеры потребуются:

  • Сопло (его лучше приобрести, чем изготовить своими руками: из-за отсутствия подходящих материалов стойкость наконечника окажется весьма низкой);
  • Регулировочный шаровый кран, который будет управлять расходом песчано-воздушной смеси;
  • Крепёж с надёжными уплотнительными элементами;
  • Пескоструйный пистолет.

Рекомендации по изготовлению пескоструйной камеры

До начала создания камеры своими руками нужно разработать ее проект и составить чертеж. Это позволит уточнить размеры, приобрести и правильно отмерить материалы. Внутренние параметры устройства не нужно делать слишком большими, чтобы не возникало эффекта сильного рикошета и дополнительных ударов абразива об изделие. Если камера все-таки выходит габаритной, стоит изнутри обшить ее стенки мягким материалом, например, резиной. Прочие советы по созданию пескоструйной камеры таковы:

нужно обязательно уделить пристальное внимание качеству вентилирования установки,
для монтажа смотрового окна желательно приобрести ударопрочный пластик, так как простое стекло разобьется довольно быстро,
на дно камеры рекомендуется уложить армированную сетку, под ней разместить прочный желоб для отработанного абразива,
для помещения в камеру любых изделий, в том числе – имеющих нестандартную форму, боковые стороны стоит затянуть брезентом, а не делать жесткими.

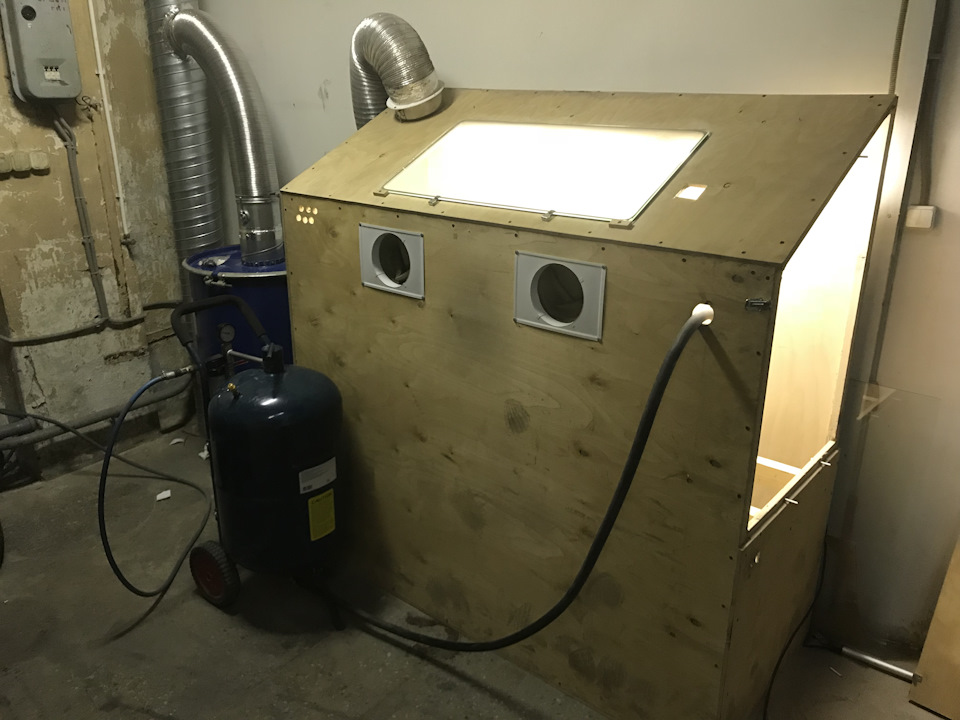

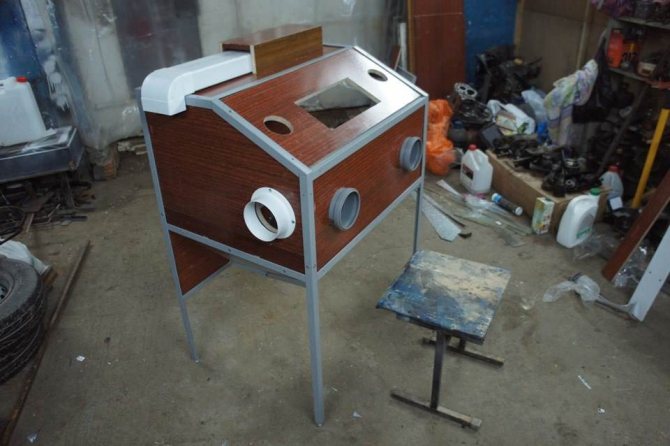

Сборка своими руками

Покупка пескоструйной камеры удовольствие не из дешевых. К счастью, сегодня любой человек сможет самостоятельно изготовить такое оборудование, сэкономив значительное количество средств. Разработать техническое задание можно самостоятельно, но и приобрести его не составит труда. После этого создаются чертежи, с помощью которых можно будет увидеть функциональные возможности камеры. Необходимо учесть размер камеры, предусмотреть место, где она будет установлена.

Пескоструйная камера своими руками

Для любого мастера будет настоящей гордостью сделанная пескоструйная камера своими руками. Чертежи также можно приобрести либо самостоятельно разработать, что более приветствуется, так как учитываются все нюансы и факторы

К основным моментам, на которые следует обратить внимание, являются отверстия, с их помощью будет производиться манипуляция с пескоструйным «пистолетом», а также техническая резина – ею рекомендуется обшить корпус. Внутри устанавливается решетчатый настил и патрубок, который будет собирать отработанную смесь

Камера для пескоструйной обработки собирается из следующих элементов:

  • Регулировочного шарового крана. Он необходим для управления расходом песчано-воздушных смесей.
  • Пескоструйного «пистолета».
  • Крепежа со специальными уплотнительными элементами.
  • Сопло – специальная насадка в виде конуса, находящаяся на конце трубки. Именно оно регулирует выходящие абразивы. Возможно, проще будет купить уже готовую деталь, чем изготовлять ее самостоятельно.

Соединив все элементы воедино, мастер получит отличную пескоструйную камеру, идеально подходящую для его помещения.

Виды

Камеры для пескоструйной обработки деталей из металла разделяются по разным факторам. По конструкции можно выделить два вида моделей:

  1. Обитаемые аппараты. Это крупногабаритные конструкции, применяемые для очистки деталей большого размера, предметов, машин. Это закрытые металлические боксы, внутри которых располагается подвижное сопло пескоструя. Оператор управляет технологическими процессами, находясь внутри камеры. Преимущество обитаемых конструкций — возможность обработки заготовок любых размеров.
  2. Необитаемые агрегаты. Это малогабаритные боксы, которые по высоте не превышают роста оператора. Они состоят их металлических стенок, смотрового стекла, отверстия для сопла пескоструя, двух резиновых перчаток, закреплённых внутри камеры. Оператор находится снаружи, управляет всеми процессами с помощью закреплённых перчаток.

Существует три вида необитаемых камер:

  1. Эжекторные модели — малогабаритные конструкции, которые позволяют обрабатывать небольшие заготовки из стекла, пластика, металла.
  2. Напорные модели — модели с повышенным показателем мощности. Их используют при работе с металлическими поверхностями благодаря возможности счищать налёт большой толщины.
  3. Автоматические модели — оборудование которое эксплуатируется с помощью панели управления. Для оператора это самый безопасный вариант пескоструев.

FakeHeader

Comments 27

Перед вытяжкой должен стоять циклон. По читай, по гугли.

Ненужен он, мелкую пыль понемногу выбрасывает а крупный песок остаётся.

Интересно, а можно обойтись без вытяжки? Просто установить фильтра на выброс.

Нет, не будет видно детали .

покажи как чистит твой аппарат

А разве СО-7б выдает 500л/мин? Или он уже на жигулевских поршнях?

Выдаёт, это его заводские параметры .

Рессиверы важны. И еще как. Если бы компрессор качал около 12 тыс литров в минуту как на проф оборудовании тогда да. Сам лично собирал из со-7б. И и рессивер был 540 л. Сопло 4 мм. Работал на 7 очках. Так и то ждать приходилось. А то что у вас это так. Побаловаться. Да и что у меня с моим рессивером тоже. Комерессор надо хотя бы от 1000 л в минуту качал чтобы. Лучше 2

Смотря его видео, СО справляется с бытовыми гаражными нуждами, а покупать дорогостоящее проф оборудование кто может себе позволить именно для этих нужд?

Рессиверы важны. И еще как. Если бы компрессор качал около 12 тыс литров в минуту как на проф оборудовании тогда да. Сам лично собирал из со-7б. И и рессивер был 540 л. Сопло 4 мм. Работал на 7 очках. Так и то ждать приходилось. А то что у вас это так. Побаловаться. Да и что у меня с моим рессивером тоже. Комерессор надо хотя бы от 1000 л в минуту качал чтобы. Лучше 2

Мне хватает, я машины не пескострую, а для мелких деталей вполне хватает .

Тоже хочу в гараж подобную пескоструйку, были мысли сделать из корпуса холодильника, нужно купить такую вытяжку. Поворотный столик тоже хорошая задумка, я бы наверное отпилил диск уменьшив высоту, хотя может и не нужно.

Удачная тема может помните гимнастический диск был в каждой советской семье? Вращающийся такой блин))) вот по мне он больше всего подходит…

Не подойдёт, в него набьется песок и он заклинит.

Молодец, я посмотрел, ну что все по делу и без лишней воды! Я люблю когда именно так делают технические видео. Видимо придется и себе сделать в камеру поворотный столик, идея эта понравилась, спасибо. Автор, напиши пожалуйста ссылку на сопло из карбида бора, где покупал — буду благодарен!

Как сделать камеру своими руками

Стационарная камера небольшого размера не займет много места, ее можно хранить и эксплуатировать в гараже, сарае. По сути, это – ящик из металла или иного материала, обшитого металлом толщиной более 1 мм. Готовую камеру лучше всего располагать на столе или другой подставке – так работать с ней будет комфортно.

Рабочая зона

Под рабочей зоной понимают внутреннюю часть камеры, закрывающуюся во время очистки, в которую помещается изделие. На полу этой зоны обязательно должна быть сетка или решетка, чтобы песок не задерживался внутри и проваливался сквозь дно. В устройстве должно быть оборудовано смотровое окно, через которое оператор сможет наблюдать за процессом и оценивать результаты.

Наверху рабочей зоны планируется хорошее освещение, чтобы затемненных участков не оставалось. Лампы обязательно делают закрытыми, иначе пыль и песок быстро испортят все контакты. Внутри корпуса находятся перчатки, прикрепленные хомутом на фланце, а также пескоструйный рукав с соплом (в напорной камере) или пистолетом (в инжекторной камере).

Конусное днище

Днище должно иметь большие размеры, иначе отработка с абразивом не смогут вместиться и станут наслаиваться, скапливаться горками. Чтобы легко удалять отходы, нужно обеспечить беспрепятственный доступ к днищу (удобнее всего ссыпать абразив и пыль в обычное ведро). Если камера предполагает возможность возвратного использования массы, а ее сбор производится в автоматическом режиме, стенки дна должны быть покатыми.

Вытяжка

Вытяжка создает разряжение воздуха и удаляет пыль из пескоструйной камеры. Ее нужно оборудовать обязательно, ведь часть песка или иного абразивного материала после удара о поверхность изделия разрушается и превращается в летучую пыль. Для обустройства вытяжки рекомендуется применять электродвигатель мощностью 0,3–0,75 кВт с лопастным винтом.

Пескоструйный аппарат

Основой всей системы является собственно пескоструйная установка, которая и осуществляет обработку различных поверхностей. Самыми распространенными считаются инжекторные пистолеты, работающие по простому принципу: сжатый воздух подается отдельно от песка, а последний идет самотеком из обособленной емкости по своему шлангу. Обычно такие устройства используют для обработки деликатных поверхностей – удаления небольших загрязнений, матирования стекла. Толстый слой краски, ржавчины инжекторный аппарат тоже уберет, но в 3–4 раза медленнее, чем напорный.

Пескоструйные аппараты напорного типа имеют разделенную на две части воздушную магистраль: одна идет в емкость с абразивом, вторая – к выходу из нее. После выброса песка под давлением он соединяется с потоком сжатого газа, при этом разгон частиц будет максимальным. При такой обработке скорость действий на порядок выше.

Общий корпус

Этот участок пескоструйной установки соединяет навесные детали, управление устройством, электрику. Отверстия под руки должны располагаться на удобной для оператора высоте, при этом расстояние между ними также обязано быть оптимальным. Самым комфортным считается диаметр отверстий 10–12 см, и именно такого размера перчатки следует подбирать.

Пескоструйные перчатки должны быть прочными, плотными, ведь им предстоит защищать руки от рикошета. Для их крепления лучше выбрать фланцы, которые после надевания перчаток зажимаются хомутами. Вверху у общего корпуса располагают воздушную заслонку, через которую станет поступать чистый воздух.

Освещение

Лампы должны освещать рабочую зону равномерно, чтобы все участки обрабатываемого изделия были хорошо видны оператору. Для защиты ламп от ударов и пыли сверху их прикрывают пластиковым кожухом, а для сохранения прозрачности снаружи подкладывают мелкоячеистую сетку (такое же приспособление стоит закрепить на смотровом окне). Обычно для качественного освещения средней по размеру камеры хватает двух лампочек.

Виды пескоструйных камер

Существуют два вида пескоструйных камер: обитаемые и необитаемые. В первом случае это большие герметичные помещения, в которых оператор вручную обрабатывает заготовку (см. рис. ниже). Стены в них покрыты мягким амортизирующим материалом, который гасит рикошет абразивных частиц.

Деталь обрабатывается воздушно-абразивной смесью, которая вместе с отработкой осыпается на решетчатый пол пескоструйной камеры. Через него абразив, пыль и частицы срезанного материала попадают в устройство сбора и возврата, которое подает эту смесь в циклон-сепаратор, где она разделяется на абразивные частицы и пылевидные отходы (разрушенные элементы рабочей смеси и удаленный с поверхности материал). Первые подаются вниз, в бункер для повторного использования, а вторые — в накопитель пыли, расположенный за пределами пескоструйной камеры.

Необитаемые пескоструйные камеры — это, как правило, небольшие прямоугольные шкафы, в которых оператор, просунув руки через отверстие в передней стенке, обрабатывает деталь, не вступая в соприкосновение с воздушно-абразивной средой.

Они предназначены для обработки небольших изделий, и именно этот тип пескоструйных камер обычно изготавливают народные умельцы. В таких установках отсутствует циклон-сепаратор, бункер для накопления отработанной смеси расположен прямо под решетчатым полом камеры, а удаление пыли происходит с помощью вытяжки, которая с учетом небольшого объема работает достаточно эффективно.

Еще один вид пескоструйной обработки — очистка поверхностей на открытом воздухе. В этом случае абразивный материал является расходным, т. к. он рассеивается по всей площади в зоне работ и обеспечить его рециркуляцию практически невозможно. Разновидностью обитаемой обработки является работа в закрытых сосудах и трубах большого диаметра.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Механика металла
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
