Плоскошлифовальный станок

Методы шлифовки периферией

Выделяют глубинный, непрерывный врезной и поперечный прерывистый методы.

Глубинный метод — ближайший родственник однопроходного, предполагает снятие значительного слоя металла за один проход. Способ дает выигрыш в скорости обработки, но требует повышенного расхода абразива.

В случае, когда требуется обработать большую поверхность применяют либо непрерывную врезную подачу, либо поперечный прерывистый метод. Станок для первого варианта проще и дешевле — обрабатываемая деталь перемещается только вперед или не перемещается совсем. Второй метод позволяет добиться значительно более ровной поверхности даже на больших площадях. В этом случае деталь не только движется продольно, но и совершает поперечные колебания.

Расходные материалы и аксессуары

Помимо непосредственно рабочей оснастки в обслуживании и содержании станков могут применяться удлинители для кабелей питания, стабилизаторы, средства для замера углов, полировочные пасты и чехлы. Вспомогательные устройства позволяют продлить срок службы оборудования и его компонентов. Также перед покупкой станка будет нелишним присмотреть для него верстак. Стабильность и устойчивость основы, на которой работают полировальные станки, очень важна в плане обеспечения качества операции и безопасности. Верстак должен быть слесарным с металлической несущей конструкцией. Не стоит забывать и про средства индивидуальной защиты. Мелкая каменная и металлическая пыль от полировки – самая опасная для органов дыхания. Поэтому кроме перчаток, очков и фартука желательно иметь на вооружении респиратор. А если работа агрегата сопровождается громким шумом, то стоит обзавестись и строительными наушниками.

Технические данные и характеристики станка 3Д756

Наименование параметра	3Е756	3Д756
Основные параметры
Класс точности по ГОСТ 8-82	П	П
Наибольшие размеры обрабатываемых изделий (диаметр х высота), мм	800 х 480	800 х 350
Наименьшие размеры обрабатываемой заготовки круглого сечения, (диаметр х высота), мм	40 х 5	40 х 5
Наибольшая высота наименьшего диаметра обрабатываемой заготовки круглого сечения, мм	40
Необрабатываемый внутренний диаметр заготовки наибольшего диаметра, мм	(100)+0,8
Наибольшее расстояние от основания станка до рабочей поверхности стола, мм	1060	1060
Расстояние от оси шлифовального круга до направляющих колонны (вылет), мм	250
Плоскость обработанных поверхностей, мкм	9
Параллельность верхней обработанной поверхности основанию, мкм	9
Шероховатость обработанной поверхности, Ra, мкм	1
Наибольшая масса обрабатываемых изделий, кг	400	200
Рабочий стол станка
Наружный диаметр электромагнитного стола, мм	800	800
Внутренний диаметр электромагнитного стола, мм	110	120
Частота вращения стола (6 ступеней), об/мин	5…30	5; 7,5; 10; 15; 21; 30
Продольное перемещение стола, мм	520	530
Скорость продольного движения стола, м/мин	3,2	3,2
Мощность электромагнитной плиты, Вт	590
Шлифовальная бабка
Наибольшие размеры шлифовального круга по ГОСТ 2424-83, мм	500х100х400	500х100х400
Размер шлифовальных сегментов, мм	100 х 85
Количество шлифовальных сегментов в патроне	10
Число оборотов шлифовального круга в минуту	985	980
Конец шпинделя шлифовальной бабки по ГОСТ 2323-76 (наибольший диаметр конуса), мм	100	100
Конусность	1:5
Диаметр резьбы, мм	М48х3
Наибольшее вертикальное перемещение шлифовальной бабки, мм	510	410
Цена деления лимба вертикального перемещения шлифовальной бабки, мм	0,005	0,005
Вертикальное перемещение шлифовальной бабки на один оборот лимба, мм	0,25	0,25
Вертикальные подачи шлифовальной бабки, мм/мин	0,05..3,0	0,05..1,5
Скорость вертикального ускоренного перемещения, м/мин	0,26	0,25
Скорость замедленного подвода шлифовальной бабки, мм/мин	12..16
Наклон шлифовального круга, мм	0,05..0,2
Привод и электрооборудование станка
род тока питающей сети	50Гц, 380 В	50Гц, 380 В
Количество электродвигателей на станке	7	8
Электродвигатель шпинделя шлифовальной бабки, кВт	37/ 55	30
Электродвигатель привода вращения стола, кВт	2,2	2,2
Электродвигатель привода подач, кВт	1,3	1,5
Электродвигатель насоса системы смазки, кВт	0,09	0,18
Электродвигатель насоса системы охлаждения, кВт	0,6	0,6
Электродвигатель магнитного сепаратора, кВт	0,12	0,12
Электродвигатель привода фильтра-транспортера, кВт	0,12	0,12
Общая установленная мощность всех электродвигателей, кВт	42,81/ 60,81	36,1
Габариты и масса станка
Габарит станка, мм	4425 х 2525 х 3405	4440 х 2530 х 2520
Масса станка, кг	9000	10100

Список литературы:

Станок плоскошлифовальный 3Д756. Полуавтомат плоскошлифовальный 3Д756Л. Руководство по эксплуатации 3Д756.000.000 РЭ1, 1973

Альперович Т.А., Константинов К.Н., Шапиро А.Я. Конструкция шлифовальных станков, 1989

Альперович Т.А., Константинов К.Н., Шапиро А.Я. Наладка и эксплуатация шлифовальных станков, 1989

Дибнер Л.Г., Цофин Э.Е. Заточные автоматы и полуавтоматы, 1978

Генис Б.М., Доктор Л.Ш., Терган В.С. Шлифование на круглошлифовальных станках, 1965

Кащук В.А., Верещагин А.Б. Справочник шлифовщика, 1988

Куликов С.И. Хонингование, 1973

Лисовой А.И. Устройство, наладка и эксплуатация металлорежущих станков, 1971

Лоскутов В.В. Шлифовальные станки, 1988

Лурье Г.Б. Шлифовальные станки и их наладка,1972

Лурье Г.Б. Устройство шлифовальных станков,1983

Меницкий И.Д. Универсально-заточные станки ,1968

Муцянко В.И. Братчиков А.Я. Бесцентровое шлифование, 1986

Наерман М.С., Наерман Я.М. Руководство для подготовки шлифовщиков. Учебное пособие для ПТУ, 1989

Наерман Е.С. Справочник молодого шлифовщика, 1991.

Попов С.А. Шлифовальные работы, 1987

Терган В.С. Шлифование на круглошлифовальных станках, 1972

Шамов Б.П. Типы и конструкции основных узлов шлифовальных станков, 1965

Связанные ссылки. Дополнительная информация

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

Методы шлифовки торцом

Выделяют три метода:

Многопроходная обработка — закрепленная на рабочем столе деталь несколько раз проходит под рабочим кругом, который каждый раз снимает часть припуска. Способ позволяет снизить нагрев заготовки и расход абразива.
Однопроходная обработка — весь припуск снимается за один проход детали. Метод экономит время на небольших припусках. При снятии слоя, значительно превышающего размер зерен абразива, возникает излишний нагрев и риск повреждения круга. Если все же необходимо вести обработку в один проход, стоит выбрать станки с несколькими рабочими головками
Двусторонняя — подаваемая деталь проходит между двумя абразивами. Метод удобен для конвейерного производства и позволяет вдвое сократить время на подготовку детали.

Часто задаваемые вопросы

Какой тип машинки лучше?

+ Для работы в труднодоступных местах лучше приобрести прямую модель. Работать на поверхностях большой площади удобнее ленточной машинкой. Вибрационные, полировальные и эксцентриковые инструменты подойдут для финальной зачистки. При обработке изделий нестандартной формы применяют дельта-шлифмашинки. Наиболее же универсальными по-прежнему считаются УШМ (болгарки).

Шлифстанок какого типа установить на производстве?

+ Для интенсивного шлифования и завершающей полировки деталей из дерева или фанеры можно приобрести барабанный станок. С выравниванием углов или снятием навесов отлично справится и дисковое устройство. Именно такие модели обычно устанавливают на мебельных фабриках. На мелкосерийном производстве будет достаточно компактной ленточной машины. Если же спектр задач довольно широк и разнообразен, подберите плоскошлифовальный станок. Это оборудование обладает широким набором функций и используются для наиболее аккуратной обработки деталей.

Безопасность при работе со шлифовальным оборудованием

+ Чтобы обеспечить безопасность во время работы с машинкой или станком, следует соблюдать основные правила эксплуатации. Перед началом использования необходимо принять устойчивую позу, проверить надежность фиксации детали, надеть защитные очки

Важно избегать резких движений при сближении заготовки и абразива. В случае непредвиденного повышения уровня вибрации советуем прервать процесс шлифования до устранения причин

Обзор популярных моделей станков

Плоскошлифовальные машины предлагают многие российские и зарубежные производители, лучшие отзывы имеют бренды Jet (Швейцария), Proma (Чехия), Glory (Тайвань), Weiss Machinery, DMTG и Stalex (все – КНР). Ассортимент включает модели с разной мощностью, габаритами и управлением, среди наиболее востребованных выделяют:

PROMA PBP-250

Станок характеризующийся низким уровнем электропотребления и жесткостью конструкции, используемый при шлифовании заготовок из металла весом до 200 кг при размерах рабочего стола 250×500 мм и диаметре диска в 200. Это оборудование рекомендуют прибрести при обустройстве частных мастерских, выполняющих заключительную доводку изделий, и цехов металлообработки, станок устанавливается в помещениях без прямого доступа солнечных лучей.

Ориентировочная цена PROMA PBP-250 составляет 475000 рублей, вложения считаются окупаемыми за счет высокой точности позиционирования деталей в ходе шлифовки и долговечности рабочих узлов.

JET JPSG-0618H

Плоскошлифовальный станок для промышленной обработки полимеров, черных и цветных металлов с электромагнитным столом с возможностью плавного перемещения в пределах 5-23 м/мин, балансировочным стендом, встроенной СОЖ и автоматической системой смазки узлов, включая направляющие. При общей мощности потребления в 2,25 кВт и частоте вращения шпинделя в 2850 об/мин JET JPSG-0618H обеспечивает шлифовку заготовок весом до 45 кг, при длине в продольном направлении до 480 мм, поперечном – до 168.

Модель имеет увеличенные размеры колонны и станины с толстыми чугунными стенками и дополнительными ребрами жесткости, при общем весе станка в 820 кг обеспечивается его хорошая устойчивость и стабильность позиционирования.

ЛШ-322

Белорусский плоскошлифовальный станок для обработки поверхностей периферией абразивного круга с диаметром 200 мм в условиях индивидуального и серийного производства.

Модель ценится за компактность, обеспечение точности шлифовки в пределах 3 мкн благодаря роликовым направляющим и устойчивой чугунной станине, сравнительно малое потребление энергии (не более 1,5 кВт) при весе закрепляемых деталей до 40 кг и доступную цену (415000 рублей).

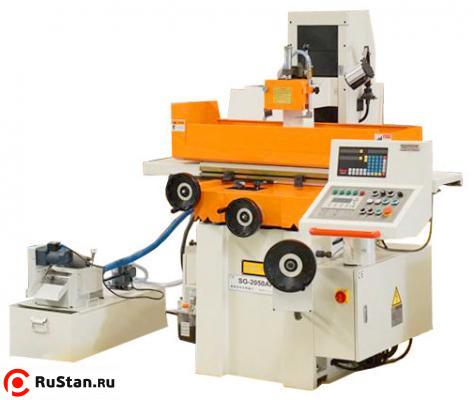

Stalex SG-2050AHD

Высокопроизводительный станок с автоподачей для чистовой обработки металлов и твердых материалов, выдерживающих абразивные воздействия с размерами заготовки в пределах 510/238 мм и весом до 120 кг.

Модель потребляет не менее 3 кВт и устанавливается прежде всего в промышленных цехах, сравнительно высокая цена (от 1200000 рублей) объясняется значительными функциональными возможностями и выдерживаемыми нагрузками.

DMTG M7130

Универсальное плоскошлифовальное оборудование, используемое при обработке заготовок их черных и цветных металлов с любой формой в пределах 1000×300×400 мм под разными углами и плоскостями. В головку данного станка устанавливается круг с диаметров в 350 мм, оборачиваемый с частотой до 1440 об/мин, он характеризуется высокой грузоподъемностью (до 500 кг) и точностью шлифования (отклонение от параллельности при длине в 300 мм не превышают 0,005, при шероховатости в 0,63 мкм).

Способы шлифовки

Обработка металла на плоскошлифовальных станках проводится двумя путями:

торцом круга;
периферией.

В первом случае отмечается высокая производительность работы плоскошлифовального станка. При таком типе шлифовки дуга контакта детали и аппарата описывается незначительной величиной. В результате этого в зоне шлифования создается достаточно высокая температура, которая так или иначе снижает точность проведения операции (круговая подача способствует значительному уменьшению точности). Помимо этого возникают некоторые сложности с отводом стружки от плоскошлифовального станка.

Обработка заготовки торцом круга

Существуют следующие техники шлифовки с помощью плоскошлифовального станка.

Многопроходная обработка

Элемент фиксируется на поверхности и перемещается со скоростью около 45 метров в минуту. Изделие неоднократно передвигается под кругом, который постепенно поступает вглубь, пока полностью не снимется припуск. Последние ходы протекают без подачи или с небольшой вертикальной подачей.

Однопроходная схема

Такой способ применим для устройств с круглыми столами, когда плоскошлифовальный станок идет вертикально во всю глубину за один проход. За счет этого одним оборотом поверхности снимается весь припуск. Если нужно удалить больший припуск с максимальной точностью шлифовки, лучше брать устройства с тремя головками. Они подходят для работы на больших объектах, где осуществляется массовое производство.

Двусторонний способ

Техника предполагает синхронную шлифовку двух торцов детали. Чтобы полностью снять припуск, требуется не один проход. При таком методе основная подача идет благодаря круговой или прямолинейной подаче детали, а резка осуществляется за счет вращения инструмента.

Вне зависимости от того, какой тип обработки металла периферией выбран, он будет отличаться от описанных ранее техник незначительным образованием тепла и низким усилием резки. По этой причине периферией круга обрабатывают не слишком жесткие изделия. Следует отметить то, что производительность шлифовки торцом всегда больше, чем периферией.

Различают следующие методы шлифовки периферией круга.

Глубинный

С каждым ходом снимается значительный припуск, причем скорость продольной подачи в таком случае минимальна. Из-за того, что на располагающиеся у торца абразивы приходится вся тяжесть удаления, круг довольно быстро стирается.

С врезной непрерывной подачей

Шлифовка проводится в случае, если обрабатываемая поверхность ограничена буртами, а также используется для обработки элементов, у которых высота превосходит ширину. Поперечная подача при таком способе отсутствует, точность работы невысокая. Изнашивание происходит неравномерно, поэтому требуется постоянная правка.

С поперечной прерывистой подачей

При такой методике даже большие поверхности обрабатываются качественно. Высота шлифовального инструмента всегда должна быть выше показателя поперечной подачи. Поперечный реверс и подача круга вглубь происходят, как правило, одномоментно. Такой технике присуща высокая точность, она применяется на плоскошлифовальных станках с круглым столом и горизонтальным шпинделем.

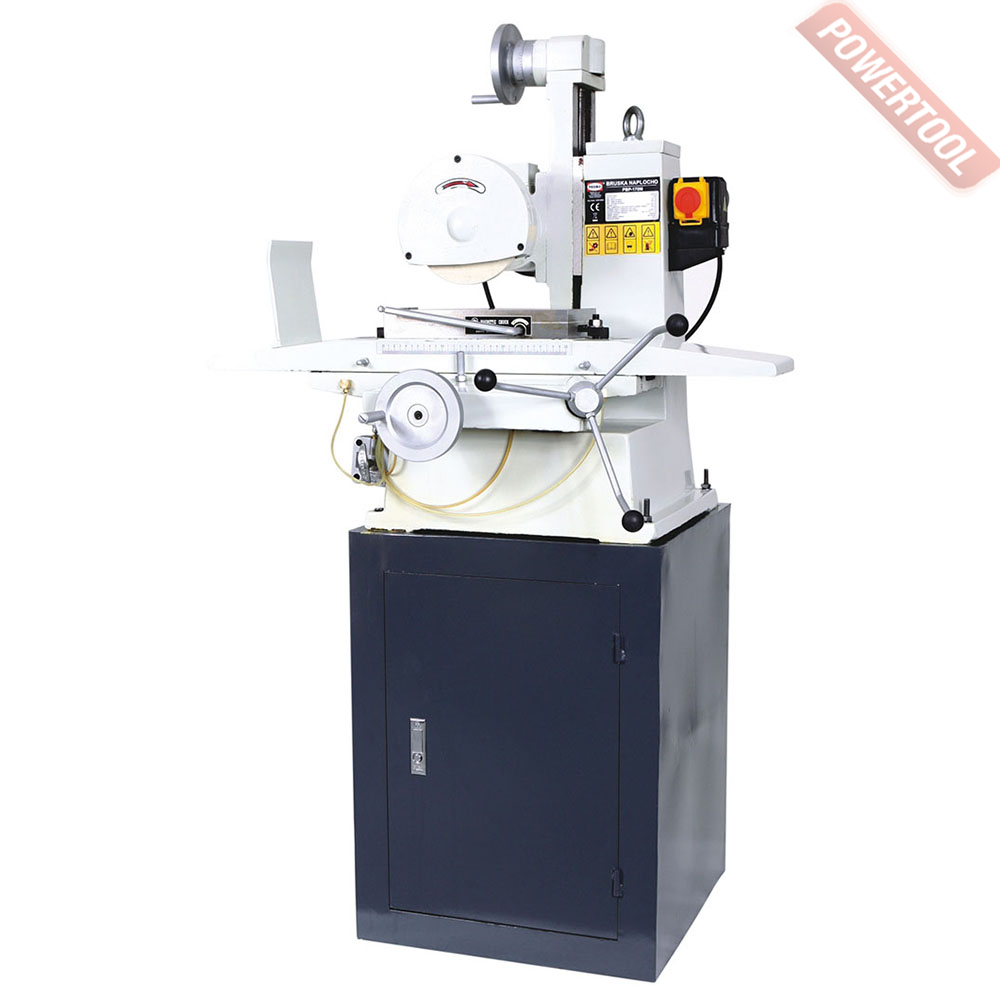

Настольный плоскошлифовальный станок

Принципы работы плоскошлифовального станка по алюминию

Особенности работы данного вида оборудования строится на простейшем принципе.

Обработка заготовки, детали происходит с помощью абразивного круга, вращающегося с огромной скоростью. Что, естественно, не может не сказаться на качестве обрабатываемой поверхности.

Конструкция плоскошлифовального станка очень прочная и отличается долговечностью в использовании.

Современные станки, имеющие программное обеспечение, как правило, полностью роботизированные, способны обрабатывать конфигурации различных поверхностей.

Так же необходимо отметить, что чистота обработки с прошлых времен выросла настолько, что по некоторым данным после шлифования, шероховатость поверхности составляет от 0,63 до 0,16 мкм. Но здесь необходимо оговориться, что такой чистоты обработки можно достичь лишь на современных станках 8-10 класса техники.

Заготовки обрабатываются на станках, как из металлов, так и из других материалов абразивом способом (периферией или же торцом круга).

Как правило, крепятся заготовки на рабочей поверхностью плоскошлифовального станка — столом. Если, например, обрабатывается алюминий (или другие металлы), то крепление к рабочему столу производится при помощи электромагнитов, что позволяет достичь более точной обработки заготовок.

В основном, хотя и существуют плоскошлифовальные станки с двумя, тремя и даже четырьмя абразивными кругами, тем не менее, как правило, в основной массе станков, используют 1 круг.

Надо отметить, что именно увеличение количества абразивных кругов способствовало тому, что обрабатываемая поверхность заготовок, стала более качественной, соответственно шероховатость обрабатываемой поверхности стала более гладкой, что свидетельствует о высокой эффективности применения данного агрегата.

Так можно отметить, что современные виды станков, например, отличаются такой точностью, что после обработки деталей на нем, шероховатость поверхности достигается 0,05 микронов.

Рассматривая виды станков, отметим, что они, подразделяются на два вида. Это вертикальные и горизонтальные плоскошлифовальные станки. Соответственно технические характеристики, особенности использования и их применении немного различаются.

Стол шлифовального станка может быть разнообразной формы, начиная от округлых , и до прямоугольных. Соответственно и конфигурация рабочего стола так же напрямую зависит от метода обработки заготовки.

Материалы для поверхности рабочих (к примеру, алюминий или листовое железо, зачастую варьируются, например алюминий или листовое железо, так и пластиковых, или фторопласт).

Современные плоскошлифовальные станки, отличаются так же тем, что:

— отсутствует ручная подать детали;

— подача детали происходит механическим способом.

В определенных случаях, когда поверхность обрабатываемой детали, огромных размеров, то плоскошлифовальный станок передвигается по обрабатываемой поверхности механическим способом, самостоятельно, что еще раз свидетельствует о высокой эффективности данного вида агрегата.

Итак, хотя шлифовка на плоскошлифовальном станке процесс несложный, тем не менее, именно качественное оборудование является основным фактором при выборе процесса работы на данном оборудовании.

Перечень возможностей плоскошлифовального станка

Существуют два способа шлифовки:

торцевой частью круга;
периферией.

Для каждого способа существует несколько технологий обработки. С помощью торцевого метода можно выполнить следующие операции:

Однопроходная шлифовка. Применяется на агрегатах с круглой формой стола. Вектор движения направлен вертикально вниз. Шлифовку выполняют за один проход круга. Таким образом, за один оборот плоскости снимают весь припуск. Для повышения точности работ необходимо использовать три головки – эту схему применяют на предприятиях массового производства.
Многопроходная шлифовка. Характеризуется низкой скоростью перемещения обрабатываемой заготовки. Круг снимает припуск постепенно согласно заданным параметрам. Такой метод снижает температурное воздействие на зону контакта, что повышает точность работ.
Двухсторонний способ. Разновидность многопроходного метода, главной особенностью которого является синхронная обработка двух торцов заготовки.

Работа периферийной частью считается щадящим воздействием на поверхность по сравнению с вышеописанными методами. Расположение инструмента ограничивает круг обрабатываемых материалов: невозможно выполнить качественную шлифовку деталей с высокой жесткостью. Кроме того, метод является менее производительными. Основные способы обработки периферией:

Глубинный. Припуск снимается за несколько проходов с низкой скоростью продольной подачи. Основная нагрузка ложится на торцевую часть инструмента, что является причиной ускоренного износа. Величина припуска должна быть максимально допустимой.
С врезной непрерывной подачей. Применяется для работы с заготовками сложной формы, плоскость которых ограничена буртами или длина заготовки сильно превосходит ее ширину. Данный способ характеризуется отсутствием поперечной подачи, что сказывается на качестве результата. В процессе шлифования круг изнашивается неравномерно и требует периодической правки. В противном случае поверхность будет обработана неравномерно.
С поперечной прерывистой подачей. Метод позволяет шлифовать заготовки с наивысшим показателем точности вне зависимости от площади шлифования. Работы выполняются на аппарате с круглым столом и горизонтальным расположением шпинделя. Высокая точность достигается за счет специфики рабочего цикла: подача круга и поперечный реверс происходят одновременно.

Устройство плоскошлифовального станка

Главная » Статьи » Профессионально о металлообработке » Шлифовальные станки

Рекомендуем приобрести:

Установки для автоматической сварки продольных швов обечаек — в наличии на складе!

Высокая производительность, удобство, простота в управлении и надежность в эксплуатации.

Сварочные экраны и защитные шторки — в наличии на складе!

Защита от излучения при сварке и резке. Большой выбор. Доставка по всей России!

Шлифование плоских поверхностей заготовок производится периферией круга или его торцом. Существуют плоскошлифовальные станки с прямоугольным и круглым столами. Расположение шпинделя шлифовального круга может быть горизонтальным или вертикальным. В единичном, мелкосерийном и среднесерийном производстве наиболее часто используют плоскошлифовальные станки с прямоугольным столом и горизонтальным шпинделем. В массовом производстве наибольшее распространение получили станки с круглым столом, а также двусторонние торцешлифовальные станки с горизонтальным и вертикальным расположением шпинделей.

Рассмотрим плоскошлифовальный станок с прямоугольным столом общего назначения. На направляющих станины 1 станка (рис. 7.1, а) установлен стол 5, совершающий возвратно-поступательное перемещение от гидроцилиндра, расположенного в станине. Закрепление заготовок обычно производится с помощью магнитной плиты 12, закрепленной на столе. На станине смонтирована стойка 9, несущая шлифовальную бабку 10 с горизонтальным шпинделем шлифовального круга 17, закрытого кожухом 6. От механизмов подач, находящихся в станине, шлифовальной бабке сообщаются поперечное движение подачи (после каждого двойного хода стола) и вертикальное движение подачи (после каждого рабочего хода по снятию припуска со всей обработанной поверхности заготовки). Шпиндель вращается от электродвигателя, встроенного в шлифовальную бабку. Работа механизмов подач осуществляется от гидроцилиндров, в которые поступает масло от гидростанции 13, управляемой от панели 2. Установочные ручные перемещения стола (в продольном направлении) осуществляются маховиком 3, а шлифовальной бабки (в вертикальном направлении) — маховиком 81 Включение и выключение станка производят с пульта управления 4. Во время работы магнитную плиту с обрабатываемой заготовкой закрывают кожухом 6. СОЖ поступает из бака с помощью насоса 14.

На рис. 7.2 приведена кинематическая схема универсального плоскошлифовального станка. Главное движение — вращение шлифовального круга от электродвигателя M1 через шкивы 7 и 8 и ременную передачу. Частота вращения шпинделя — постоянная. Опускание или подъем шлифовальной головки происходит с помощью винтового механизма с винтом 6 и гайкой 5, с которой жестко соединено червячное колесо 3. Вращение червяка 4 осуществляется: при ускоренном перемещении — от электродвигателя М2 через цилиндрическую зубчатую передачу на зубчатые колеса 1 и 2; при автоматической вертикальной подаче — от лопастного насоса, работающего в момент поперечного или продольного реверса стола, через собачку 24, храповик 23, скрепленный с колесом 22, и далее через колеса 20 и 21 на червяк 4. Предел вертикальной подачи Sдв.х=0,002…0,05 мм на двойной ход стола. Нижний предел 0,002 мм соответствует повороту храпового колеса 23 на один зуб. Ручное продольное перемещение стола осуществляется от маховика через зубчатые колеса 14, 15, 13 к 11 и рейку 12. За один оборот маховика стол перемещается на 18,1 мм.

В нормальном состоянии механизм ручного продольного перемещения стола разомкнут путем вывода колеса 17 из зацепления и включения микропереключателя, допускающего включение механического перемещения стола. Винт 9 с гайкой 10, закрепленные в крестовом суппорте, осуществляют поперечную подачу стола: в автоматическом режиме — от электродвигателя М3 через зубчатые колеса 26, 27, 16 и 17; в ручном режиме — от маховика через колеса 17, 16. Тонкую поперечную подачу осуществляют нажатием кнопки, через конические колеса 18 и 19, муфту 25 и зубчатые колеса 17 и 16.

Для плоскошлифовальных станков с прямоугольным столом, работающих периферией круга, движение подачи — возвратно-поступательное движение заготовки (продольное движение подачи); периодическое поперечное перемещение шлифовального круга (поперечное движение подачи) за один ход стола с заготовкой; периодическое вертикальное перемещение шлифовального круга (вертикальное движение подачи) на глубину шлифования. В том случае когда высота шлифовального круга больше ширины заготовки, поперечное движение подачи отсутствует.

Более подробно кинематика шлифовальных станков будет представлена на примере центровых круглошлифовальных станков.

Общие характеристики плоскошлифовальных станков

Микронная погрешность – такой точностью обработки обладают все виды плоскошлифовальных станков. Отечественный производитель – Липецкий станкостроительный завод выпускает оборудование с погрешностью обработки согласно ГОСТ 73 года. Стандарт допускает небольшую шероховатость 0,63, что допустимо для оборудования 8-10 класса.

Методы шлифования на плоскошлифовальных станках

Несмотря на название станка «плоскошлифовальный», при установке дополнительного оборудования, на нём можно доводить до совершенства фасонные детали. Последние доработки конструкции станка позволили расширить их сферу деятельности станков по металлу – появилась возможность обрабатывать конические детали.

Устройство

прямоугольный стол, горизонтальный шпиндель, суппорт – такие схемы станков созданы для преимущественной работы периферической частью круга. Работа с торцовой частью изделий ограничивается кожухом рабочего инструмента. точность обработки на этом оборудовании несколько ниже, но это компенсируется высокой производительностью. отличаются универсальные плоскошлифовальные станки мощными электродвигателями, крупными шлифовальными кругами, жёсткостью конструкции;
крестовой суппорт не даёт широты использования оборудования. не отличается станок высокими скоростями обработки. схемы специализированных станков рассчитаны на высокое качество обработки.

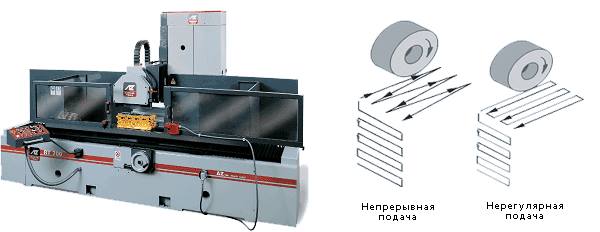

Виды подач плоскошлифовального станка AZ RT700

Работа на станках делится на индивидуальное и поточное изготовление. В связи с этим станки ручного управления и с ЧПУ могут соседствовать в одном цехе. Для плоскошлифовальных установок точность выполнения не зависит от того, человек закладывает программу обработки вручную или работа проводится под контролем ЧПУ. Невозможно достигнуть желаемого результата при расшатанной станине, люфте шлифовального круга. Схемы производителей имеют определённые критерии оценки работоспособности станка. Ухудшение состояния оборудования сказывается не только на результате работы. Оборудование становится опасным для человека, работающего на нём. В этом случае требуется капитальный ремонт.

Схема прецизионных плоскошлифовальных станков

Это интересно: Принцип токарной обработки металла — история и современность

На что обратить внимание при выборе?

Как и любое сложное оборудование, этот прибор необходимо правильно подбирать. Специалисты рекомендуют смотреть на технические характеристики изделия, так как от этого зависит производительность оборудования и объем работ, с которым оно способно справиться.

Мощность

Чем выше этот показатель, тем лучше и производительнее устройство. Кроме того, этот параметр влияет на возможность выдерживать большие нагрузки. Но стоит также учитывать, что агрегат рассчитан на большое потребление электрической энергии, домашней сети ему может не хватить. Поэтому их рекомендуется использовать на крупном серийном производстве. Если человек ищет подходящий вариант для организации частной мастерской, то лучше всего покупать изделия среднего ценового сегмента. Они способны удовлетворить производительностью, качеством сборки и долговечностью.

Частота вращения

Значение этого показателя напрямую зависит от возможностей электрического двигателя

Параметр также важно брать во внимание, так как от него зависит производительность, а это важно при серийном производстве. Лучше подбирать модели, с наибольшим значением скорости, чтобы не было простоев и задержек

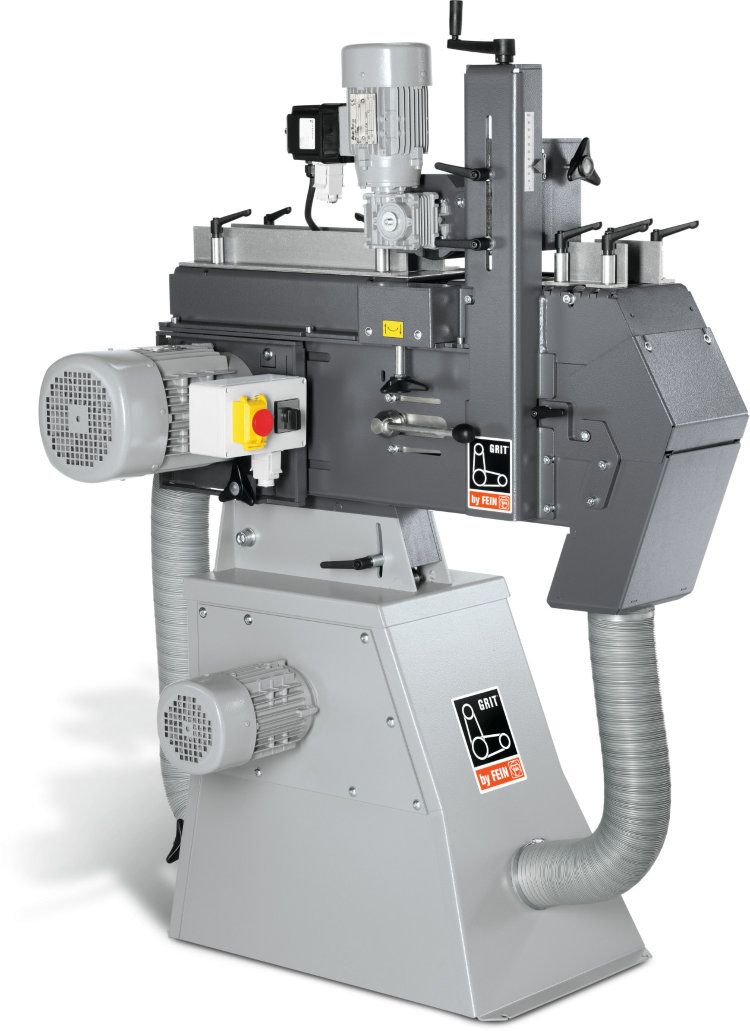

Ширина и длина ленты

В продаже встречаются десятки моделей, они могут отличаться габаритами ленты

Чтобы подобрать подходящий размер, важно ориентироваться на задачи, которые будет выполнять изделие. Для функционирования с небольшими деталями вполне подойдут шлифовальные машинки, а не станки

Если необходимо вести работу с крупными элементами (например, дверца шкафа), то лучше всего покупать широкую ленту, так как она сможет гарантировать качество и скорость работы. В домашней мастерской рекомендуется приобретать изделия со средним значением.

Длина ленты зависит от самого оборудования, в среднем она достигает 91 см, но некоторые производители могут допускать большее или меньшее значения

Важно понимать, что чем меньше этот показатель, тем быстрее будет вращение, а, следовательно, увеличивается производительность. Но у такого варианта есть и недостаток, например – скоростной износ, отчего придется совершать дополнительные расходы

Масса

Этот параметр не важен для производственных объектов, а вот частные мастера его учитывают. Так как от этого зависит удобство пользования и возможной транспортировки. На рынке встречаются компактные станки, масса которых достигает 17 кг и это считается оптимальным решением для такого случая.
