Шлифовальные станки. классификация и выбор основных характеристик

Общая компоновка внутришлифовальных станков 3К227А и 3К225А

Станки состоят из узлов, обозначенных на общих видах и перечисленных в перечне.

Компоновка станков видна из общих видов, показывающих расположение основных узлов.

Оба станка 3К227А и 3К225А широко унифицированы. Целый ряд узлов совершенно одинаковый или имеет незначительные отличия. К ним относится механизм поперечной подачи, торцешлифовальное приспособление, аппарат правки, торцевой упор.

Станина станков служит основой для установки и крепления основных узлов станка. В верхней плоскости станин устанавливаются продольные стальные закаленные направляющие: V-образные и плоская, а также имеется ванна для сбора и слива охлаждающей жидкости. В передней нише станин располагается гидроаппаратура управления. Ниша закрыта крышкой, на лицевой стороне которой расположены органы управления станком.

Стол совершает возвратно-поступательное движение от гидроцилиндра. Наладочное перемещение стола производится вручную от маховика ручного перемещения стела, расположенного на передней стороне станины. Реверсирование стола при шлифовании и правке осуществляется упорами, закрепленными на передней стороне и действующими на гидропанель реверса.

Мост устанавливается слева из верхней плоскости станины (см. рис. 7, 8, 9). В станке мод. 3К227А мост имеет поперечные направляющие скольжения, по которым при помощи винта могут при наладке перемещаться салазки, несущие бабку изделия. В станке мод. ЗК225А мост имеет поперечные направляющие качения, на которых при помощи шариковой пары от механизма поперечной подачи перемещаются салазки, несущие бабку изделия.

Бабка изделия (см. рис. 10) посредством червячной пары, звездочки и цепи может поворачиваться на плоскости салазок на угол до 45°, что позволяет шлифовать и конические отверстия. Передней опорой шпинделя является двухрядный роликовый подшипник с коническим отверстием. Задняя опора базируется на сдвоенных подшипниках с предварительным натягом. Сквозное отверстие шпинделя изделия используется дли трубопровода охлаждающей жидкости или для штока механизма зажима изделия при применении спецпатронов. Привод шпинделя изделия с бесступенчатым регулированием скорости вращения осуществляется от электродвигателя постоянного тока через ременную передачу.

Торцешлифовальное приспособление с торцевым шлифовальным шпинделем (см. рис 11, 12, 13, 14, 15) позволяет шлифовать наружный торец изделия с одного установа со шлифованием как цилиндрического, так и конического отверстый.

Поворот кронштейна, несущего торцовый шпиндель в рабочее и нерабочее положение, осуществляется в станке мод. 3К227А, гидравлически при повороте крана 37, в станке мод. 3К227А — вручную за рукоятку 130. Подача торцового шлифовального круга на врезание осуществляется вручную поворотом маховичка 88.

Шлифовальная бабка (см. рис. 16) устанавливается на верхней плоскости стола, имеет поперечные направляющие качения, по которым перемещаются салазки, несущие стойку с внутришлифовальным шпинделем, и электродвигатель, приводящий во вращение шлифовальный круг через плоскоременную передачу.

В станке мод. 3К227А стойка с пневмошпинделем устанавливается непосредственно на столе станка и не имеет поперечного перемещения.

Пульт питания пневмошпинделя устанавливается справа на торце станины.

Механизм поперечной подачи (см. рис. 17), устанавливаемый на передней части шлифовальной бабки в станке мод. 3К227А на передней части моста в станке мод. 3К227А, обеспечивает поперечное перемещение шлифовального круга в станке мод. 3К227А и изделия в станке мод. 3К225А.

Наладочное перемещение осуществляется от маховика 29, дозированная подача — от рукоятки 27 и механическая прерывистая подача на каждый двойной ход стола от цилиндра 113.

В механизме поперечной подачи имеется устройство 32 для автоматического отключения подачи и отвода стола в исходное положение после снятия установленной величины припуска.

Торцевой упор, устанавливаемый на станине и столе станков, предназначен для продольной подачи стола на врезание при шлифовании внутреннего торца изделия торцом внутришлифовального круга. Тонкая продольная подача вручную осуществляется поворотом лимба.

Бак для охлаждающей жидкости с электронасосом, магнитным сепаратором и фильтром-транспортером устанавливается слева от станины станков и служит для очистки охлаждающей жидкости от шлама.

Насосная станция гидропривода, электрошкаф с электроаппаратурой устанавливаются сзади станины станков.

Принципы выбора

При выборе станков для внутреннего шлифования деталей нужно учитывать следующие критерии:

наличия необходимых режимов обработки;
частоты вращения заготовки или рабочего инструмента;
углов поворота бабки, длины хода;
наличия и уровня автоматизации;
максимального диаметра устанавливаемых деталей;
параметров точности обработки;
стоимости оборудования;
наличия в продаже деталей, сложности обслуживания;
мощности установленного двигателя;
требований к условиям эксплуатации.

Преимущества и недостатки

Преимущества станков для шлифовки:

высокие показатели точности;
широкие возможности по подбору шлифовочных дисков;
выполнение обработки различных материалов;
шлифовка отверстий любых типов;
неприхотливость оборудования в эксплуатации;
большой ресурс механических узлов;
невысокая себестоимость обработки;
наличие моделей с различным уровнем автоматизации;
регулировка частоты вращения заготовки или рабочего инструмента.

Недостатки данного типа оборудования следующие:

относительно небольшая глубина обработки, усложняющая подготовку деталей больших размеров;
отсутствие визуального контроля шлифования;
ограничение по диаметру применяемых дисков;
обработка угла при вершине до 600.

Высокая точность обработки

Производители и стоимость

Производством внутришлифовальных станков в России занимаются следующие компании:

ОАО «Московский завод шлифовальных машин»;
ОАО Саратовский станкостроительный ;
ОАО Лубенский станкостроительный ;
ООО «Воронежский станкостроительный завод»;
Липецкое станкостроительное предприятие.

Стоимость станков следующая:

промышленные ЗЛ228 — от 2,5 млн. руб.;
Spitzen SIG-80 с ЧПУ, применяемые в машино- или приборостроении, малогабаритные — от 4,2 млн. руб.;
SI-6/1-AS малогабаритный универсальный для круглого и плоского шлифования — от 500 тыс. руб.

3Л722В-70 Станок плоскошлифовальный с прямоугольным столом и горизонтальным шпинделем

Шлифовальная бабка станка со шпинделем на опорах качения перемещается вертикально по направляющим стойки. Дистанционное управление скоростью и местом хода стола и стойки, использование для вертикального и поперечного перемещения винтовых пар качения, централизованной замкнутой системы смазки улучшают условия эксплуатации станка. Стойка перемещается в поперечном направлении вместе с салазками, имеющими развитые направляющие по длине и направляющие станины стойки.

Применение в станке направляющих из фторопластовой ленты с низким коэффициентом трения позволяет исключить зазоры в системе СПИД, повысить демпфирующие способности конструкции станка и получить малые скорости перемещения рабочих органов.

В станке применены шаговый электродвигатель в цепи вертикальных подач, вынесенный комплектный гидропривод с насосом объемного регулирования и система стабилизации температуры масла.

Станина имеет продольные направляющие, по которым возвратно поступательно движется рабочий стол. По вертикальным направляющим стойки перемещается шлифовальная бабка со шлифовальным кругом.

Данная конструкция обеспечивает высокую точность и надежность станка в процессе эксплуатации. В станке имеется устройство цифровой индикации, позволяющее контролировать величину вертикального перемещения шлифовальной бабки в процессе обработки.

Детали устанавливают вручную на столе или электромагнитной плите.

Шлам со стола удаляется вместе с СОЖ с помощью лотка коробчатой формы. СОЖ очищается от шлама с помощью магнитного сепаратора и фильтров тонкой очистки. СОЖ подается в зону шлифования с помощью насоса П-90.

Главное движение в станке — вращение шлифовального круга; продольная подача — прямолинейное возвратно-поступательное движение стола с заготовкой. Поперечная и вертикальная подачи сообщаются шлифовальной бабке с шлифовальным кругом.

Шлифовальный круг крепится на конце шпинделя шлифовальной бабки. Обрабатываемую деталь устанавливают на столе станка. В процессе работы стол получает прямолинейное возвратно-поступательное движение, а шлифовальный круг — вращательное. Если ширина обрабатываемой детали больше ширины круга, то шлифовальной бабке сообщается периодическая поперечная подача после каждого одинарного или двойного хода стола. Шпиндельной бабке с кругом сообщается также вертикальная подача для снятия необходимого припуска.

Шлифуемые детали, в зависимости от материала, формы и размеров, могут закрепляться или на электромагнитной плите, или непосредственно на рабочей поверхности стола, или в специальных приспособлениях.

Конструктивная особенность станка — поперечная подача шлифовального круга обеспечивается перемещением стойки со шлифовальной бабкой по горизонтальным направляющим станины стоики. Шлифовальная бабка перемещается только в вертикальном направлении и имеет постоянный вылет относительно стойки.

Применение в станке винтовых пар качения, системы цифровой индикации вертикальных перемещений шлифовальной бабки, высокоточных подшипников в шпиндельном узле и ряда других конструктивных решений позволило повысить точность, долговечность и производительность станка по сравнению с аналогичными серийно выпускаемыми станками.

Круглошлифовальный станок

Станки кгруглошлифовальной подгруппы (рис. 1) предназначены для производства шлифовальных операций на наружных и внутренних поверхностях тел вращения.

Рисунок 1. Круглошлифовальный станок.

Конструктивно круглошлифовальный станок состоит из станины (1), стола (2) двух бабок (3,5), в которых закрепляется цилиндрическая или коническая деталь и приводной бабки (4), в которой закреплен рабочий орган. Рабочим органом на этом станке является шлифовальный круг. Здесь имеются различия в способе подачи вращательного движения, которые часто комбинируются в зависимости от требуемого эффекта:

вращается сама заготовка;
вращается шлифовальный круг;
вращается и заготовка, и круг.

В общем случае заготовка закрепляется в центрах. Запускается приводной электродвигатель шлифовального круга. Выбирается скорость вращения круга и скорость подачи. Круг подается на заготовку. Осуществляется продольная подача с определенной скоростью. В процессе работы шлифовальный круг снимает металл с поверхности заготовки, тем самым сглаживая неровности и уменьшая шероховатость.

Также различаются способы подачи шлифовального круга при обработке детали (рис. 2).

Рисунок 2. Способы шлифования.

Основные способы шлифования поверхностей тел вращения следующие:

с осуществлением продольной подачи;
с заглублением;
с врезанием;
с последовательным врезанием;
комбинированный.

Станки для круглого шлифования подразделяются на следующие категории:

стандартные;
специализированные;
универсальные;
бесцентровые;
врезные.

Самым распространенным является стандартный круглошлифовальный станок.

Стоимость ремонта шлифовальные станки

Вид работ	Стоимость
Профилактика Шпинделя	9,000 руб.
Устранение сбоев в работе зажимного устройства	19,000 руб.
Перегорание (повреждение) обмотки статора	30,000 руб.
Замена подшипников с балансировкой ротора	50,000 руб.
Замена датчиков шпинделя	10,000 руб.
Техническое обслуживание	10,000 руб.
Нестандартные работы	10,000 руб.
Капитальный ремонт	50,000 руб.
Модернизация станочного оборудования	30,000 руб.

Основная наша специализация — ремонт станков

Если ваш станок не работает, наш специалист приедет в кратчайшие сроки и починит его. Позвоните и проконсультируйтесь по тел: 8

Технологии

За счет использования современных приборов мы более точно определяем неисправности. И экономим ваши деньги на ремонте

Идеи

Если с вашим станок сломался не стантартно. Мы отправим его нашим техническим специалистам и они решат любую проблему

Скорость.

Вам нужно чтобы станок в кратчайшие сроки работал. Наши желания совпадают.

Прочитайте полезную информацию:

Ремонт металлообрабатывающих станков

Стоимость ремонта станка

Любая техника при недостаточном уходе и несвоевременной диагностике выходит из строя. В данной статье читатель может найти информацию о видах станков, распространенных поломках, а также о действиях специалиста при ремонте.

Виды производственных станков, их наладка и обслуживание.

Для эффективной работы со станочным оборудованием, необходимо разбираться в типах и предназначении станков, уметь проводить наладку и самостоятельное обслуживание. В данной статье разберем основные виды станков и общие правила наладки.

Ремонт электрической части станка

Малейшая неисправность электрической части станка способна сорвать график работы завода

Важно уметь определить источник проблемы и устранить его

Ремонт токарно-револьверного станка

Любое оборудование рано или поздно выходит из строя, относится это и к товарно-револьверному станку. Для того, чтобы станок служил долго, а продукция, сделанная на нем, соответствовала нормам, необходимо исправно проводить ремонт и техническое обслуживание.

При заключение договора на долгосрочное обслуживание вы получаете скидку до 20%. Не забываете на все виды работ у нас действует гарантия.

инженер — механик
Программист ЧПУ
Инженер наладчик
Электрик
Электронщик
Слесарь — ремонтник

Внутришлифовальный станок

Внутришлифовальные станки (рис. 3) предназначены для обработки внутренних цилиндрических, конически и сферических поверхностей.

Рисунок 3. Внутришлифовальный станок.

Процедура внутреннего шлифования предназначена для финальной обработки внутренних поверхностей деталей. Одним из положительных эффектов, помимо убирания неровностей и понижения шероховатости, является исправление отклонения внутренней поверхности детали от оси вращения. Такое отклонение появляется, как правило, из-за погрешностей при производстве предыдущих металлорежущих операций.

Плоскошлифовальный станок имеет две бабки. В одной из них установлен патрон. В патроне закрепляется деталь. Вторая бабка имеет собственный привод. В ней установлен держатель, в котором фиксируется шлифовальный инструмент. Передняя бабка неподвижна. Подача осуществляется перемещением задней бабки на салазках. Часто подобные станки оснащаются дополнительным подводом смазывающе-охлаждающей жидкости.

Круглошлифовальный станок

Рисунок 1. Круглошлифовальный станок.

вращается сама заготовка;
вращается шлифовальный круг;
вращается и заготовка, и круг.

Также различаются способы подачи шлифовального круга при обработке детали (рис. 2).

Рисунок 2. Способы шлифования.

Основные способы шлифования поверхностей тел вращения следующие:

с осуществлением продольной подачи;
с заглублением;
с врезанием;
с последовательным врезанием;
комбинированный.

Станки для круглого шлифования подразделяются на следующие категории:

стандартные;
специализированные;
универсальные;
бесцентровые;
врезные.

Самым распространенным является стандартный круглошлифовальный станок.

Назначение внутришлифовального станка 3К227А

Внутришлифовальный станок 3К227А российского производства предназначен для обработки цилиндрических и конических отверстий диаметром от 20 до 150 мм и длиной до 125 мм в деталях тел вращения типа втулки и диска методом шлифования. Значительным преимуществом универсальных внутришлифовальных станков является то, что они могут обрабатывать сквозные и глухие отверстия в деталях различной твердости — обычной стали, закаленной стали, а также чугуна, цветных металлов и неметаллических материалов.

С помощью операции внутреннего шлифования на станках 3К227А имеется возможность исправления отклонения (увода) оси отверстия, получившегося на более ранних стадиях обработки детали. Применение торцешлифовального приспособления позволяет получать высокую точность перпендикулярности торца к отверстию детали при шлифовании за одну установку поверхности торца и отверстия.

3К227А характеристики станка

Купить этот станок без посредников:

Технические характеристики:

Станки модели 3к227а предназначены для шлифования цилиндрических и конических, глухих и сквозных отверстий, внутренних и наружных торцев

Наименьший и наибольший диаметр, шлифуемых отверстий, мм 20-150 Наибольшая длина шлифования(при наибольшем диаметре отверстия), мм 125 Наружный диаметр обрабатываемого изделия, устанавливаемого на станке, мм: без кожуха 400 в кожухе 250 Наибольший угол поворота бабки изделия (при шлифовании конусных отверстий), град. 45 Поперечное перемещение бабки изделия (ручное) за один оборот маховика, мм: грубое (наладочное) 2,5 тонкое 0,25 на одно деление лимба 0,001 от рычага дозированной подачи 0,001 Скорость движения стола, м/мин: при правке круга 0,1-2 при шлифовании 1-7 при быстром продольном подводе и отводе 10 Наибольший ход стола, мм 450 Пределы числа оборотов шпинделя изделия (регулировка бесступенчатая), об/мин 60-1000 Число оборотов внутришлифовальных шпинделей, об/мин 9000,12000, 18000,24000 Число оборотов торцевого шпинделя, об/мин 5600 Общая мощность всех электродвигателей (без преобразовательных агрегатов), кВт 8,42 Требуемая площадь для станка с баком гидросистемы, баком эмульсии, электрошкафом (длина X ширина), мм 2815×1900 Общий вес станка (с электрошкафом, баком эмульсии и гидронасосной станцией), кг 4050 Габариты станка, мм Длина 2500 Ширина 1470 Высота 1560

Купить этот станок без посредников:

mashinform.ru

3К228А Кинематическая схема внутришлифовального станка

Кинематическая схема внутришлифовального станка 3к228а

Описание кинематической схемы внутришлифовального станка 3К228А

Универсальный внутришлифовальный станок 3К228А, кинематическая схема которого представлена на рис. 68, предназначен для шлифования цилиндрических и конических, глухих и сквозных отверстий с углом конуса при вершине до 60°. Станок снабжен торцешлифовальным приспособлением, позволяющим шлифовать наружный торец изделия сразу же после шлифования его отверстия.

На станине расположена бабка изделия, в патроне шпинделя которой зажимают шлифуемую деталь. На продольных направляющих качения станины установлен стол. На поперечных направляющих стола размещена шлифовальная бабка, несущая шпиндель со шлифовальным кругом. Внутри станины смонтирован гидропривод станка. Органы управления станком расположены на передней панели станины. Торцешлифовальное приспособление смонтировано на корпусе передней бабки.

Главное движение осуществляется от электродвигателя 65 через плоскоременную передачу 55 — 56. Шлифовальные шпиндели — сменные, со шкивами диаметром 60-160 мм, чем достигается изменение частоты вращения шлифовального круга.

Круговая подача — вращение шлифуемой детали — производится электродвигателем 7 постоянного тока с бесступенчатым регулированием частоты вращения вала через клиноременную передачу 66 — 67.

Продольная подача — возвратно-поступательное движение стола — осуществляется от гидропривода 33 с бесступенчатым регулированием скорости движения. Стол имеет также механизм ручного продольного перемещения. В этом случае от маховичка 18 вращение передается через зубчатые колеса 15 — 68 и 16 — 17 на реечное колесо 14 и рейку 13. Гидравлическое и ручное перемещения стола сблокированы так, что при включении гидропривода ручная подача выключается путем вывода из зацепления с рейкой реечного колеса 14 с помощью блокировочного устройства 35, 21.

Поперечная подача шлифовального круга производится перемещением салазок суппорта шлифовальной бабки винтом 63 от механизма поперечной подачи. Эта подача может быть ручная (непрерывная или дозированная) и автоматическая от гидропривода. Ручная непрерывная подача осуществляется с помощью маховичка 52 через зубчатые колеса 44 — 45 и 61 —43 на винт 63. Дозированная ручная подача достигается путем качания рычага 50 через собачку 36, храповое колесо 47 и зубчатые передачи 44 — 45, 61-43 на винт 63.

Дозированная гидравлическая поперечная подача шлифовального круга осуществляется от гидроцилиндра 51 через храповое устройство 38, 40 на храповое колесо 47 и далее по предыдущей цепи — на винт 63. Заслонкой 37, управляемой кнопкой 55, можно ограничить число зубцов храпового колеса 47, захватываемых собачкой 40, т. е. установить определенную величину дозированной поперечной подачи шлифовального круга, или вообще отключить подачу от гидропривода.

Быстрое поперечное перемещение шлифовальной бабки осуществляется вручную с помощью маховичка 52, через зубчатые колеса 46 — 57, 61—43, и винта 63.

Торцешлифовальное приспособление. Станок оснащен торцешлифовальным приспособлением, позволяющим шлифовать торец детали специальным кругом. Шпиндель этого приспособления вращается от индивидуального электродвигателя 1 через ременную передачу 23 — 24. Наладочное продольное перемещение шлифовального круга достигается вращением маховичка 6 через зубчатую пару 5—4 с внутренним зацеплением и пару 3 — 2. Рабочая (осевая) подача производится при вращении маховичка 29; при этом через червячную пару 25—27 и винтовую пару качения 70 продольно перемещается гильза торцового шпинделя, несущего круг. Хобот 26 имеет три позиции и поворачивается от гидропривода 69 из верхнего нерабочего положения в нижнее рабочее и обратно, а также в положение, при котором осуществляется правка круга.

Механизм колебательного движения стола. В качестве приспособления станку придается механизм колебательного движения стола, который, сообщая ему продольные колебательные движения, заставляет шлифовальный круг совершать осциллирующие движения, способствующие получению менее шероховатой шлифуемой поверхности. Механизм имеет индивидуальный электродвигатель 39, от которого через червячную пару 66 — 58 приводится во вращение регулируемый эксцентрик 59, а от него приходит в колебательное движение рычаг 60, передающий, в свою очередь, качание столу.

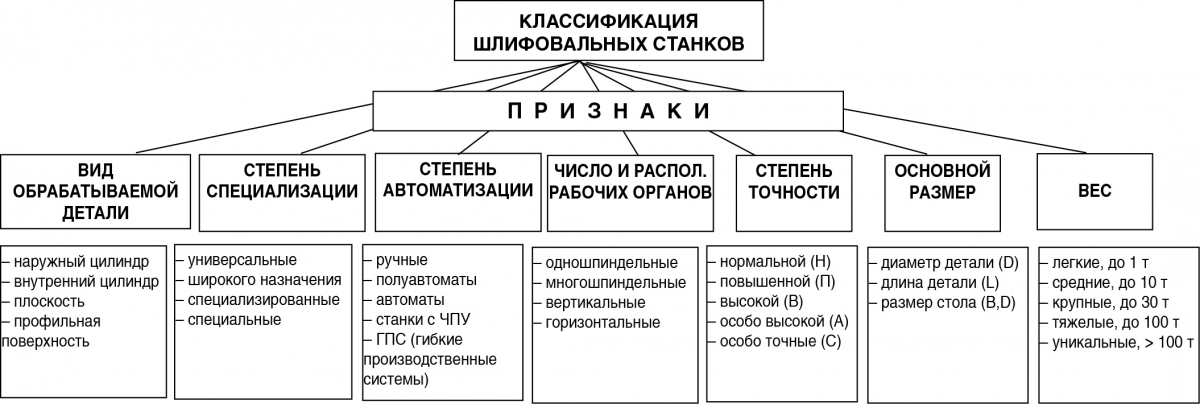

Классификация и расшифровка шлифовальных станков

Шлифовальные станки имеют широкую номенклатуру и отличаются по назначению, устройству, конструктивным параметрам, универсальности, степени автоматизации, точности и виду инструмента.

По степени универсальности металлорежущие станки подразделяют на универсальные для обработки деталей широкой номенклатуры в единичном и мелкосерийном производстве; специализированные для обработки однотипных деталей различных размеров в крупносерийном и массовом производстве; специальные для обработки деталей одного типоразмера в массовом производстве.

Все металлорежущие станки, в том числе и шлифовальные, в соответствии с ГОСТ 8 — 82Е изготовляют пяти классов точности; Н — нормальной; П — повышенной; В — высокой; А — особо высокой; С — особо точные.

По массе различают станки легкие — массой до 1 т, средние — массой до 10 т, тяжелые — массой свыше 10 т. Особо тяжелые станки массой свыше 100 т называют универсальными.

Расшифровка шлифовальных станков

Условное обозначение модели станка состоит из сочетания трех — пяти цифр и одной-трех букв (например 3Л722В).

Первая цифра обозначает шифр группы станков. Цифра 3 соответствует шлифовальным, полировальным и доводочным станкам ( 1 — токарным станкам; 2 — сверлильным и расточным станкам, 4 — комбинированным станкам; 5 — зубо- и резьбообрабатывающим станкам; 8 — разрезным станкам и 9 — разным станкам).

Вторая цифра обозначает типы шлифовальных станков:

1 — круглошлифовальные;
2 — внутришлифовальные;
3 — обдирочно-шлифовальные;
4 — специализированные шлифовальные;
5 — не применяется;
6 — заточные;
7 — плоскошлифовальные;
8 — притирочные и доводочные;
9 — разные.

Третья, а иногда и четвертая цифры характеризуют основные параметры станка или детали. Так, на станке 3M151 обрабатывают заготовки диаметром 200 мм и длиной 700 мм, а на станке 3M152 соответственно 200 и 1000 мм.

Буквы, стоящие после цифр, указывают на модернизацию базовой модели станка, степень точности и особенности станка. Обычно первая из букв стоит после первой или второй цифры и указывает на то, что рассматриваемая конструкция станка усовершенствована, т. е. принадлежит к новому поколению станков (например модель 3К229).

Расшифровка шлифовального станка 3Л722В

3 — группа шлифовальных и доводочных станков
Л — поколение станка
7 — плоскошлифовальный тип
22 — станок определенного типоразмера с длиной и шириной стола 1250х320 мм
В — высокий класс точности

Для станков с программным управлением введена дополнительная индексация, которую проставляют в конце условного обозначения модели. В обозначении моделей станков с цикловым программным управлением добавлена буква Ц.

Для обозначения станков с числовым программным управлением (ЧПУ) и устройством цифровой индикации (УЦИ) в условное обозначение модели введена буква Ф с цифрой: 1 — для станков с цифровой индикацией положения, а также станков с цифровой индикацией и предварительным ручным набором координат; 2 — для станков с позиционными системами ЧПУ; 3 — для станков с контурными системами ЧПУ; 4 — для станков с комбинированной системой ЧПУ.

Специальные и специализированные станки обозначают индексом, состоящим из одной или двух букв, присвоенных каждому заводу-изготовителю, который ставят перед шифром модели станка. При выпуске заводом-изготовителем нескольких моделей станка его шифр дполняют порядковым номером модели.

Внутришлифовальное оборудование

Они предназначены для обработки внутренней части заготовок со сквозными или глухими отверстиями. Главным отличием от вышеописанных моделей является неподвижность заготовки относительно абразива. Данный шлифовальный станок по металлу применяется для обработки цилиндров двигателя и аналогичных им конструкций.

Обработка происходит за счет подвижного шпинделя, на котором установлен диск. Он передает абразиву не только вращательное, но и поступательное движение. Благодаря этому происходит шлифование внутренних граней заготовки.

В зависимости от конструкции и требуемой сложности шлифования, оборудование этого типа условно разделяется на следующие группы:

с одним шпинделем. С их помощью выполняют обработку конических и цилиндрических изделий правильной формы. При этом отверстие не обязательно должно быть глухим;
дополнительная обработка кромок. Эта функция дает возможность одновременно с внутренним шлифованием делать торцевое. Для этого в оборудовании должен присутствовать дополнительный шпиндель;
двухсторонние. Данный тип оборудования предназначен для выполнения двустороннего шлифования сквозных отверстий в деталях.

Внутришлифовальные станки применяются для шлифования массивных изделий. Благодаря своей конструкции и широкому функционалу они могут выполнять все типы обработки, включая окончательную доводку внутренней поверхности.

Особыми техническими характеристиками являются максимальная длина обработки, ограничения по наружному диаметру заготовки и значения максимального и минимального угла поворота абразива в конусных изделиях.

Особенности эксплуатации внутришлифовальных станков

Внутришлифовальный агрегат с ЧПУ

Эксплуатация любого металлообрабатывающего оборудования начинается с правильной установки. Сначала подготавливается площадка для монтажа с учетом веса и габаритов станка. Дополнительно учитываются воздействия на плиту в виде вибраций, возникающих при работе.

Затем необходимо рассчитать параметры подключаемой электросети. Для этого следует знать максимальную потребляемую мощность станка. Исходя из этого выбирается электропроводка с соответствующим сечением. Обязательно обустраиваются УЗО и контур заземления.

Во время работы на внутришлифовальном станке необходимо придерживаться таких правил:

подготовка оборудования. После длительного простоя осматриваются узлы и агрегаты, станок запускается в холостом режиме без установки заготовки. Обязательно проверяется корректность работы системы смазки и удаления стружки;
персонал. Перед началом работы персонал должен обойти курс обучения, в который входит изучение конструкции станка. Ознакомление с правилами эксплуатации и техники безопасности работы;
требования к заготовке. Для их выполнения необходимо детально изучить инструкцию по эксплуатации.

В качестве альтернативы можно рассмотреть возможность установки специального приспособления для внутришлифовальных работ. Пример такого устройства показан в видеоматериале:

Внутришлифовальный универсальный станок модели 3К227А

Внутришлифовальный станок 3К227А

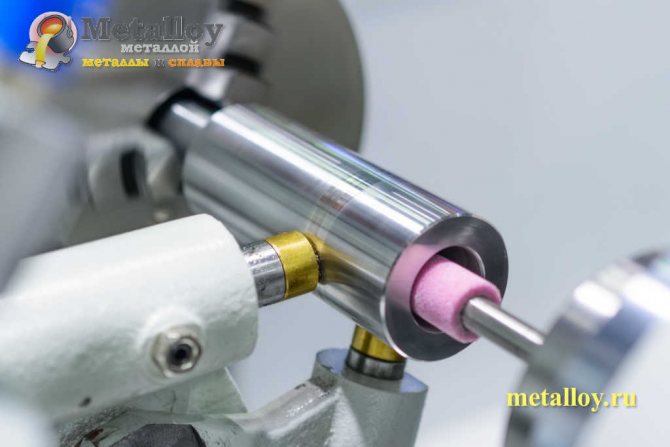

Шлифовальные станки серии 3К227А предназначены для обработки цилиндрических и конических отверстий диаметром от 20 до 150 мм и длиной до 125 мм в деталях тел вращения типа втулки и диска методом шлифования. Значимым преимуществом универсальных внутришлифовальных станков является то, что они могут обрабатывать сквозные и глухие отверстия в деталях различной твердости — обычной (сырой) стали, закаленной стали, а также чугуна, цветных металлов и неметаллических материалов. С помощью операции внутреннего шлифования на станках 3К227А имеется возможность исправления отклонения (увода) оси отверстия, получившегося на более ранних стадиях обработки детали. Применение торцешлифовального приспособления позволяет получать высокую точность перпендикулярности торца к отверстию детали при шлифовании за одну установку поверхности торца и отверстия.
