Станочные и поворотные фрезерные тиски: области применения, конструкция пневматических устройств

Как сделать столярные тиски самостоятельно

Для работы с металлическими деталями и заготовками используются слесарные тиски. Если же возникает потребность в обработке деревянных заготовок, то для таких целей слесарные тиски подходят меньше всего, так как они имеют некоторые недостатки. Фиксируемые детали могут деформироваться, поэтому для работы с деревообрабатывающими материалами рекомендуется пользоваться слесарными тисками. Покупать их специально для работы с деревом совсем не обязательно. Для таких случаев можно сделать столярные тиски своими руками. Инструкцию по изготовлению рассмотрим подробно.

Столярные тиски делаются из дерева, что является преимуществом при их изготовлении. При работе с деревом исключается необходимость применения сварочного аппарата. Для сверления отверстий используется дрель, а для отрезания деталей будущего инструмента, применяется ручная ножовка, лобзик или болгарка с диском по дереву.

Первым делом подготовим винт. Для этого отрезаем необходимую длину шпильки
На шпильку накручивается с одной стороны гайка
Используя водопроводный тройник, следует надеть его центральным отверстием на шпильку

Причем важно соблюдать, чтобы шпилька не выступала за грани двух параллельных отверстий тройника. Просверлить по центру тройника отверстие для установки болта под ключ на «10»

Сверлить необходимо тройник вместе со шпилькой
В полученное отверстие установить болт под ключ на «10». Таким способом изготавливается рукоятка для будущего инструмента
Далее переходим к изготовлению губок тисков. Для этого из доски, толщиной не менее 6 см, следует отрезать необходимую длину — 20-30 см
Две доски должны получиться одинакового по длине размера. Именно эти доски будут выступать в качестве фиксирующих губок
По центру обеих досок требуется просверлить центральные отверстия, через которые будет проходить шпилька
Просверливаем дополнительные отверстия по бокам обеих досок, которые нужны для направляющих
В одной доске на центральном отверстии нужно сделать паз для размещения гайки
Теперь завинчивается гайка и насаживается шайба на шпильку со стороны, где имеется сквозное отверстие
Устанавливаем шпильку в центральное отверстие доски с пазом
С другой стороны шпильки устанавливается шайба, и насаживается тройник, фиксирующийся болтом
Гайку с обратной стороны доски следует затянуть, утопив ее в пазу. Чтобы предотвратить в будущем вращение этой гайки, ее необходимо соединить со шпилькой. Для этого можно воспользоваться сваркой, но альтернативный способ — применить дрель. При помощи дрели сверлится отверстие в гайке, насаженной на шпильку, посредством которого обеспечивается жесткая фиксация двух деталей
Используя соответствующего диаметра болт, необходимо его забить в отверстие, сделанное в предыдущем пункте
Собираем конструкцию, получая в итоге подвижную губку тисков
Используем два металлических стержня, которые необходимо установить в боковые отверстия доски
К столу или верстаку присоединяется вторая доска, которая будет играть роль неподвижной губки столярных тисков. Для этого фиксируем доску струбциной к столу, после чего сверлим отверстия в конструкции стола
Приступаем к сборке конструкции. Для этого необходимо соединить две части, используя широкую гайку. После накручивания гайки на шпильку, необходимо обвести ее грани по периметру
По полученной разметке необходимо вырубить паз, воспользовавшись стамеской. Это необходимо для того, чтобы зафиксировать гайку в губках тисков
Утапливаем гайку в конструкцию губки
Получается практически готовые столярные тиски, на которых не хватает только рукоятки. Сделать ее можно из деревянной трубки соответствующего диаметра. После этого собираем инструмент

Чтобы направляющие свободно перемещались в неподвижной губке, следует изготовить стальные втулки, и установить их внутрь отверстий. Неподвижная губка фиксируется к поверхности стола посредством саморезов. Причем к этому делу нужно отнестись ответственно. Предварительно следует просверлить отверстия, а также сделать пазы для шляпок саморезов. Ведь поверхность доски является рабочей частью столярных тисков, поэтому любые выступы на ней и прочие дефекты негативно отразятся на качестве обрабатываемых заготовок.

Вот таким вот несложным способом можно изготовить в домашних условиях столярные тиски. Причем для их изготовления не понадобится покупать материалы, так как все самое необходимое наверняка имеется в распоряжении у каждого домашнего мастера.

Чем покрасить?

Средства для покраски слесарных тисков могут быть такими.

Молотковая эмаль. Данный вид покраски оставляет после себя привлекательный внешний вид инструмента. Но стоит учитывать, что при механическом воздействии краска легко скалывается.
Эпоксидная краска. Надежный вид покраски. Минусов не имеет. Незначительным недостатком считается малая цветовая палитра представленного ассортимента.
Краска Sadolin. Автомобильная краска. Перед работой следует хорошо прогрунтовать поверхность.
Набор для покраски ванн. Для слесарных тисков подойдет белая эпоксидная двухкомпонентная краска.

Те детали, которые не планируется красить, можно заклеить скотчем. Некоторые мастера советуют использовать намыленную газету. Она тоже отлично приклеивается к поверхности. Не нужно красить резьбу и те места, где какие-то детали двигаются или вставляются. При дальнейшем использовании прокручивать рукоятку будет достаточно проблематично.

Как видим, восстановить слесарный инструмент вполне возможно в домашних условиях. Безусловно, не стоит доводить приспособление до плачевного состояния. Но некоторые рекомендации помогут отреставрировать даже те инструменты, которые долго не использовались и покрылись налетом ржавчины.

Также при выполнении работ необходимо соблюдать технику безопасности. Стоит помнить, что работать с лакокрасочными средствами и шлифовальным инструментом следует в маске и защитных очках.

Изготовление тисков из металла

Малогабаритные станочные тиски

	Для изготовления требуются: пластина толщиной 8 мм. Ее ширина составляет 80 мм, а длина – 120 мм; 2 полнотелых квадрата 20х20 мм; 2 равнобоких уголка с полкой 20 мм; профильная труба 20Х20х1,5 мм.
	Производится примерка используемых деталей на пластине.
	Уголки будут служить в качестве направляющих для толкателя в тисках.
	Длина уголков составляет 60 мм. Труба имеет длину 45 мм.
	Внутрь профильной трубы нужно установить гайку М10. Потребуется пропилить окно; в это окно будет установлена гайка; гайку нужно вварить по месту.
	Для изготовления вина использован стержень Ø 10 мм, на нем нарезана резьба М10.

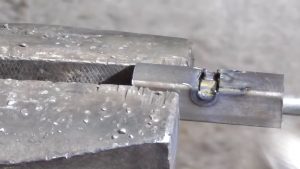

	Закрепив в тисках профильную трубу, производят пропил под гайку.

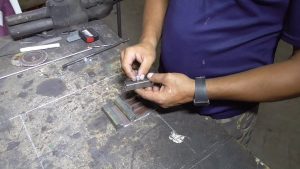

	Производится примерка гайки по месту.
	Нужно подпилить два угла у гайки, тогда она войдет в образовавшийся паз.
	Гайка устанавливается по месту. Ее нужно вварить. Предварительно сверлится отверстие с обратной стороны, через него будет ввариваться обратная сторона гайки.

	Сварка выполняется сверху.
	Затем проваривается и обратная сторона.
	Зашлифовывается поверхность всех деталей.
	В пластине 50х30х6 мм сверлится отверстие Ø 10 мм.

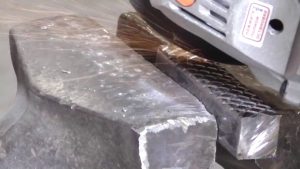

	На квадратах нарезается насечка. Она будет фиксировать детали, закрепляемые в тисках.
	Подготовленные детали выкладываются на верстак. Предстоит сборка устройства.
	Приваривается неподвижная губка. Установив профильную трубу в качестве определяющей направления, приваривают уголки. Ход подвижной губки составит 30 мм.
	Сверху нужно приварить пластину шириной 20 мм. Она ограничит вертикальное перемещение. Потребуется закрепить профильную трубу к подвижной губке.
	Часть сварных работ завершена. Проверяется ход подвижных элементов.
	К винту подваривают гайку. Она не позволит ему перемещаться вдоль оси. Пластина располагается сзади. Ее также надо жестко зафиксировать к опорной поверхности тисков.

	Производится подгонка деталей по месту.
	Приварив пластину, получают небольшие тиски.
	Провести пробное использование можно, закрепив тиски на столе.
	Фиксация деталей выполняется надежно.

Тиски из швеллера

	Будут использованы: домкрат автомобильный; швеллер № 8; равнобокий уголок № 6.
	Опора вырезается из листа толщиной 2 мм. Однако, такая толщина недостаточна для получения жесткой конструкции, поэтому сваривается из двух листов.
	Выполняется разметка.
	Сверлятся отверстия. Потом листы между собой свариваются через просверленные отверстия.
	Устанавливаются уголки. Между ними размещается швеллер. Уголки привариваются по месту. Швеллер свободно перемещается между уголками.
	Производится разборка домкрата. Необходимо отделить: винт; упорный подшипник; гайку; шайбы.
	Снятые детали нужно: разобрать; промыть; подготовить к использованию.
	Готовые детали после разборки и промывки.
	Полуфабрикаты подготовлены, остается их установить по месту.
	Детали собраны. Их нужно зафиксировать сваркой.

	Дополнительно дорабатываются губки. Изготавливаются сменные элементы.
	На них пропиливается насечка.
	Устанавливается поперечная пластина толщиной 4 мм.
	К этой пластине крепят подвижную губку.
	Дополнительно усиливают укосинами. Их вырезают из полосы толщиной 4 мм.
	Внутрь устанавливают винт, гайку и узел фиксации с упорным подшипником.
	Готовые тиски после окраски фиксируют на столешнице верстака.

Мастера предлагают много разнообразных конструкций самодельных тисков. Можно подобрать подходящий вариант, который несложно повторить.

Republished by Blog Post Promoter

Инструкция по изготовлению тисков: вариант №2

Самодельные тиски не требуют сложных конструкторских разработок и расчетов. Можно воспользоваться многочисленными фото и чертежами подобных устройств, которые легко найти в интернете. Достаточно простая, но в то же время очень эффективная конструкция создается на основе металлических труб.

Как известно, трубы, используемые для монтажа водо- и газопроводов, выпускаются с таким расчетом, что изделие определенного диаметра плотно входит в трубу последующего типоразмера. Именно эта особенность труб позволяет использовать их для такого устройства, как самодельные слесарные тиски. Наглядный чертеж, фото и описание процесса изготовления помогут самостоятельно изготовить данные тиски.

Чертеж самодельных тисков. Ниже два фото с готовым изделием

Конструктивными элементами, из которых будут состоять самодельные тиски, являются:

отрезок металлической трубы, который будет выступать в роли внутренней подвижной части приспособления;
отрезок металлической трубы следующего типоразмера, который будет служить внешней неподвижной частью;
ходовая гайка с диаметром резьбы М16;
ходовой винт с диаметром резьбы М16;
вороток, за счет которого ходовому винту будет сообщаться вращение;
передняя и задняя опоры, за счет которых неподвижная труба будет фиксироваться на основании;
отрезки трубы прямоугольного профиля (будущие зажимные губки тисков);
две стопорные гайки с диаметрами резьбы М16 и М18.

Две основные части тисков (подвижная и неподвижная)

Изготавливать такие тиски своими руками начинают с того, что к торцу отрезка трубы большего диаметра, которая будет выступать в роли неподвижного элемента, приваривают фланец. В центральное отверстие фланца должна быть вварена гайка с резьбой М16. К торцу отрезка подвижной трубы меньшего диаметра также приваривается фланец с центральным отверстием, в которое будет пропущен ходовой винт.

На некотором расстоянии от края ходового винта к нему приваривается гайка М18 (она станет фиксирующим элементом). После этого конец ходового винта, к которому приварена гайка, необходимо пропустить через внутреннюю часть подвижной трубы и вставить его в отверстие во фланце. При этом гайка должна прижаться к фланцу с его внутренней стороны.

Тиски в сборе (на фото в них зажат молоток)

На конец ходового винта, выступивший с наружной стороны фланца, надевается шайба и навинчивается гайка М16, которая затем приваривается к винту. Между внутренней гайкой и поверхностью фланца также должна быть установлена шайба, что необходимо для уменьшения силы трения. Чтобы правильно выполнить этот этап изготовления самодельных тисков, лучше ориентироваться на соответствующее видео.

После того как подвижный узел тисков собран, следует вставить его в неподвижную трубу большего диаметра и вкрутить второй конец ходового винта в гайку второго фланца. Чтобы соединить ходовой винт с воротком, к его концу, выступающему со стороны подвижной трубы, можно приварить гайку или шайбу, в отверстия которых и будет пропущен вороток.

Зажимные губки таких тисков можно сделать из отрезков прямоугольных труб, которые привариваются к подвижной и неподвижной частям. Чтобы придать конструкции устойчивость, к нижней части неподвижной трубы привариваются две опоры, в качестве которых могут быть использованы уголки или прямоугольные трубы.

Внутренняя труба в процессе вращения ходового винта также может вращаться, что делает использование таких тисков очень неудобным. Чтобы этого не происходило, в верхней части неподвижной трубы можно сделать продольную прорезь, а в подвижную трубу вкрутить винт-фиксатор, который будет перемещаться по этой прорези и предотвращать вращение подвижной части.

На многих фото самодельных тисков подобной конструкции представлены устройства, подвижная и неподвижная части которых изготовлены из труб квадратного или прямоугольного профиля. Использование таких труб также позволяет избежать вращения подвижной части тисков.

Если не планируется сильно нагружать тиски, то вполне можно изготовить их из дерева по несложной схеме

2 Виды и отличия

Станочные тиски разделяют на несколько основных видов. Разобравшись в них, вам будет намного проще ориентироваться во всем том разнообразии, что представлено на рынке.

Так, станочные тиски делят на:

Каждая из этих разновидностей имеет свои особенности и даже сферу применения. Более того, разные компании по-разному относятся к производству тех или иных изделий.

2.1 Неповоротные тиски

Эти станочные тиски еще называют стационарными. Почти полностью их конструкция уже была описана выше. Образец состоит из жесткого основания, на котором закреплены два зажима или губки. На один из зажимов воздействует винтовой механизм с ручкой. При его вращении губка перемещается в одну из сторон.

Если станочные тиски имеют продвинутую структуру, то губку можно будет вращать в одном из направлений, чтобы менять площадь воздействия на рабочий элемент.

Сверление детали на неповоротных тисках для станка

Например, одна сторона губки может иметь плоскую форму, для надежной фиксации пластин и элементов с плоскими сторонами, а вторая будет специально проточена для круглых изделий типа труб. Совершенно очевидно, что проще всего изготовить самодельные универсальные тиски для сверлильного станка выполненные своими руками. Хотя при работе своими руками вам придется существенно попотеть, так как дело это не из легких.

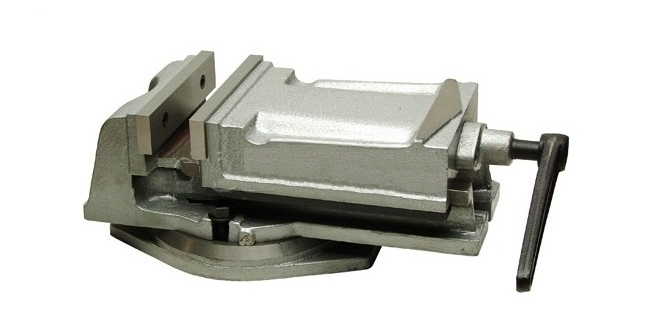

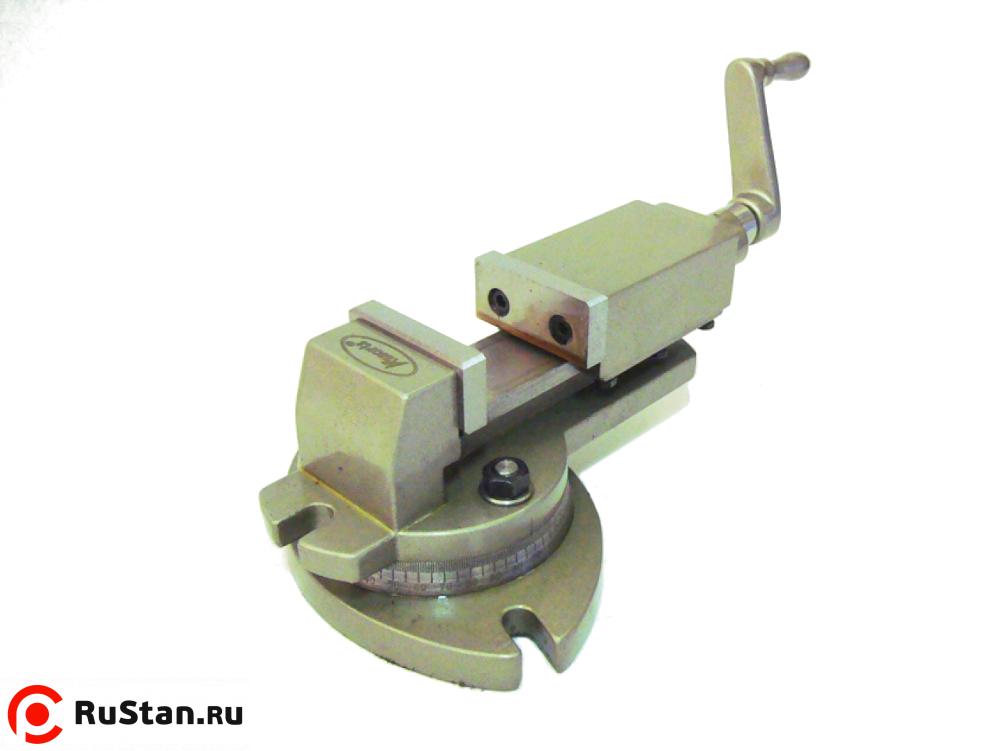

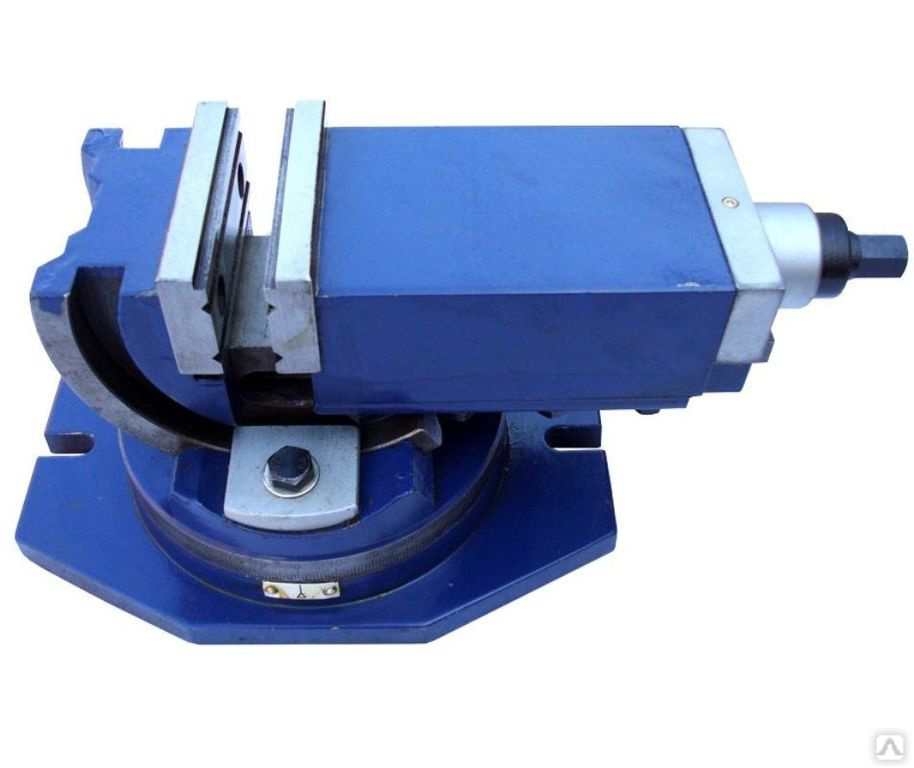

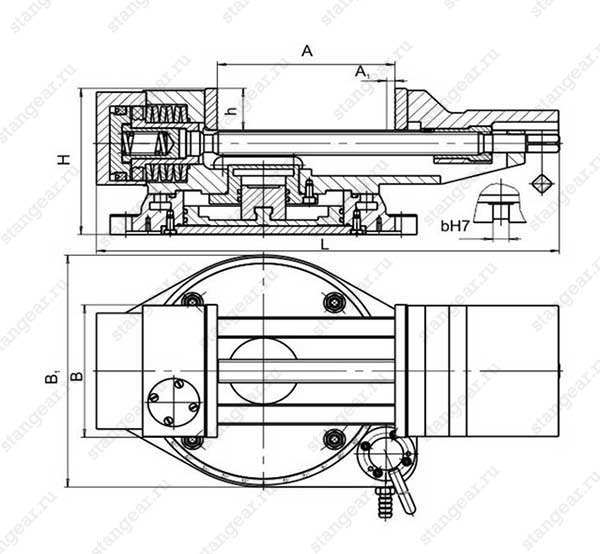

2.2 Поворотные тиски

Поворотные тиски от не поворотных отличатся тем, что они позволяют манипулировать фиксируемым объектом в нескольких направлениях. Например, стандартный настольный станок оборудован одной только станиной с креплениями под болты.

Однако фиксация тисков не поворотного типа не позволяет нам вращать их так, как захочется. То есть, к примеру, если вам необходимо будет обработать прямоугольную деталь в одном месте, а затем в другом, то тиски в лучшем случае придется разжимать и сжимать заново.

Некоторые модели слесарных станков

Как вы сами понимаете, такие действия не способствуют повышению эффективности работы на производстве. Совсем другую ситуацию дают нам поворотные агрегаты. Простейшие поворотные тиски можно вращать вокруг своей оси. Это довольно удобно.

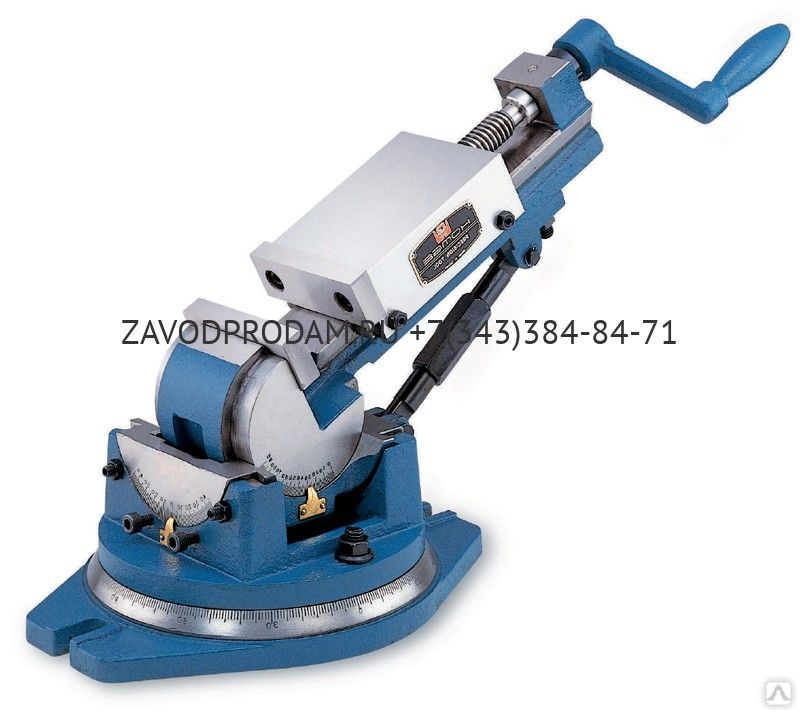

Однако бывают и более продвинутые модели. Это продольно-вращательные тиски, которые позволяют не только вращать заготовку, но и смещать ее на пару сантиметров от центральной оси.

Слесарные тиски своими руками — часть 1

Если зайти в магазин и посмотреть на стоимость слесарных тисков с шириной губок от 120мм, то становится как то грустно… Посмотрев на металл, который у меня имеется в наличии на даче я решил потратить денек на самостоятельное изготовление слесарных тисков.

Материал который я присмотрел для изготовления тисков:

— лист железа для основы тисков толщиной 4мм — профильная квадратная труба 50мм с толщиной стенки 4мм — уголок 60мм с толщиной стенки 5мм — уголок 75мм с толщиной стенки 8мм — полоса толщиной 10мм — шпилька резьбовая 20мм — длинная гайка 20мм

Пластина под основание тисков у меня была размером 200х160мм. Я решил отрезать такую же и насверлив в одной из пластин равномерно отверстий диаметром 8мм точечными сварками скрепил эти две пластины между собой.

Места сварки зачистил:

По центру пластины начертил центральную линию и по краям от нее также начертил пару линий шириной 20мм — на толщину шпильки.

Длинную гайку в которую будет вкручиваться шпилька я установил на проставку — кусочек полосы толщиной 10мм к которой и приварил эту гайку.

Гайку на проставке установил по центру начерченной линии и вкрутив в нее шпильку выровнял по центру.

После этого приварил площадку с гайкой к пластине-основанию и зачистил.

В качестве боковин будет использоваться уголок 60мм с толщиной стенки 5мм и длиной 200мм. Поставил их чтобы посмотреть как это будет выглядеть:

Вот общий вид деталей для слесарных тисков:

В профильной трубе 50х50мм сделал болгаркой продольный паз шириной чуть больше чем приваренная подставка с гайкой. С краю этой трубы оставил не пропиленную часть равную ширине будущих губок.

Уголки обхватывающие профильную трубу прихватил прихватками к листу-основанию. Между этими уголками положил пластину шириной 50мм и толщиной 10мм. Чтобы профильная труба нормально двигалась, между этой пластинкой сверху и самой профильной трубой сделал проставку. В качестве проставки использовал пару полотен для ножовки по металлу.

После этого пластину приварил по всей длине. Получился своеобразный короб:

Поскольку щель между пластиной и уголками получилась достаточно большой, то после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину уже изнутри. Поскольку профильная труба имеет полукруглые края, то сварочный шов изнутри ходу профильной трубы не мешает.

После этого получившийся короб зачистил:

В качестве основания под губки тисков использовал более толстый уголок 75мм и толщиной стенки 8мм. Ширина будущих губок будет 150мм. Установив уголки на будущие места крепления я обрезал их немного на скос.

В качестве самих губок будет использоваться отрезок из полосы толщиной 10мм. Губки будут иметь размер: 150х50х10мм.

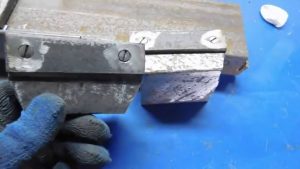

Прикрепив эти будущие губки к своим уголкам я закрепил их щипцами-«собаками» и просверлил насквозь отверстия 4,2мм. Затем в уголках я нарезал резьбу 5мм, а в губках рассверлил отверстия сверлом 5,1мм и сделал зенковку под потай.

В нарезанную резьбу я вкрутил болтики и с обратной стороны прикрутил по две гайки которые затем обварил сваркой. Получилось некая удлиненная резьба 5мм.

Отверстия для крепления губок к уголкам делал по центру губок — по 25мм от вертикальной линии и по 30мм от краев.

С торца профильной трубы, где в будущем будет крепиться вороток к шпильке я, изначально, планировал приварить квадратную площадку. Затем решил по краям трубы приварить по отрезку уголка в которых затем нарежу резьбу и площадку эту не приварю, а прикручу винтами. Это позволит мне в дальнейшем при необходимости разобрать тиски.

Поставив уголок с будущими губками на эту часть, я сделал скосы уголка относительно выступающим приваренным уголкам.

В дальнейшем для усиления губок с внутренней стороны уголков будут приварены раскосы и все это заварено пластиной толщиной 4мм.

Для усиления верхней части тисков, там где имеется место для наковальни, я положил еще одну пластину толщиной 8мм (как у уголка губок) и шириной равной общей ширине короба. Таким образом если в дальнейшем придется использовать наковальню по прямому назначению, то вся нагрузка будет производиться на вертикальные ребра боковых уголков.

Приварив усиливающие раскосы я закрыл уголки губок пластиной толщиной 4мм и зачистил все болгаркой, а затем наждачным кругом с зерном 40.

Да, по сварке… Варил я аппаратом Форсаж-161 Электрод — МР-3С 3мм Ток сварки — около 110А.

При обваривании уголков пластиной 4мм я использовал те же электроды, только на токе около 80А.

Затем я это дело все обезжирил и покрыл из баллончика грунтовкой с краской:

В сборе на данный момент это выглядит так:

Во второй части по самостоятельному изготовлению слесарных тисков: — установка губок с нарезкой от скольжения — установка торцевой заглушки с винтом и воротом — крепежные отверстия в подошве тисков

Параллели тисков и ступеньки кулачков

Установка заготовки на внешней стороне тисков

Повышение жесткости

Повышение жесткости всегда важно. Для этой операции используются два блока 2-4-6 в качестве удлинителя губок тисков, чтобы лучше удерживать пластину на конце

Использование нескольких тисков, губок, и доработка тисков

Есть старое правило, что если вы хотите в полной мере использовать свою машину, вам нужно использовать каждый квадратный дюйм на столе. На большинстве столов станков можно разместить несколько тисков, и очень часто это происходит.

На нашей фотографии выше, на которой изображены двое тисков, показана одна из таких установок. Нередко можно увидеть четыре или даже шесть тисков на фрезерном станке большого размера. Чем больше, тем лучше, потому что чем больше у вас тисков, тем больше деталей вы сможете обработать до того, как обработка должна быть остановлена, чтобы оператор мог загрузить новые заготовки.

Если на станке установлено несколько тисков, удобно, если они совпадают по всем основным размерам с допуском. Таким образом, если вы дублируете установку и получаете тиски в другом порядке, все будет хорошо. Большинство производителей тисков сколибруют тиски для вас, или вы можете сделать это сами с помощью шлифовального станка.

Еще одна хитрость, которая возможна с двумя тисками, — это использовать губки для двух тисков, при работе с очень длинными деталями:

Соединение двух тисков одним набором губок

Я сделал этот набор для проекта, который требовал обработки тонкой алюминиевой панели для какой-то электроники, и они отлично сработали.

Назначение и применение поворотных тисков

Станочные поворотные фрезерные тиски требуются для того, чтобы иметь возможность обрабатывать деталь с обратной стороны.

Несмотря на то, что в процессе работы движется инструмент, а не заготовка, обработать обратную ее сторону без поворотного механизма невозможно.

Причина в том, что она не видна.

Кроме того, тиски необходимы по следующим причинам:

Благодаря такому устройству обрабатываемая поверхность детали всегда будет расположена на переднем плане.
В некоторых случаях инструмент перемещать нельзя. Требуется перемещение детали. Например, в случае изготовления круглого изделия.
Если тиски развернуть под 90 градусов, то в них удобнее закреплять заготовки. Потом они возвращаются в исходное положение.

Тиски для фрезерного станка, как правило, идут в комплекте с оборудованием. Фрезеровщику значительно удобнее обрабатывать детали при их наличии.

Такие комплекты находят применение:

В мастерских с небольшой территорией. Здесь изготавливается фурнитура для мебели или небольшие металлические изделия.
В больших заводских цехах. Обрабатываются и изготавливаются крупные изделия. Это могут быть турбины или детали для автомобиля.

Инструкция по изготовлению тисков для сверлильного станка с фото и описанием

Для работы на сверлильном станке практически невозможно обойтись без одной важной детали — специальных зажимных тисков. Особенно это актуально, когда применяется самодельный сверлильный станок из дрели

Для сверлильного станка применяются тиски, имеющие конструкцию, отличающуюся от слесарных и столярных инструментов.

Для сверлильного станка совсем не обязательно покупать тиски заводского изготовления, так как их можно сделать самостоятельно своими руками. Для этого понадобится сварочный аппарат, дрель или сверлильный станок, болгарка, а также металлические заготовки, из которого будут создаваться сверлильные тиски. Как их сделать, рассмотрим подробно.

Для начала необходимо взять стальную пластину, толщина которой должна быть не менее 8 мм. На пластине следует нанести разметку для вырезания прямоугольных отверстий
Далее понадобится взять швеллер, на котором в последствии будут располагаться губки инструмента. На швеллер также требуется нанести разметку, как показано на фото выше
Для изготовления губок используются две стальные пластины, толщиной 10 см. Размеры пластин составляют 40х100 мм. На второй пластине вырезается шток, посредством которого пластина или будущая губка будет перемещаться в пазу швеллера
Перемещение подвижной губки будет осуществляться при помощи винта, в качестве которого рекомендуется использовать шпильку на 16 мм
Приступаем к изготовлению инструмента. На швеллере вырезаем прямоугольный паз по предварительно размеченным линиям. Для этого используется болгарка и дрель со сверлом
На стальных пластинах с одной стороны необходимо сделать ромбовидную насечку, которая будет играть роль щечек
Во второй губке сверлится отверстие диаметром 10 мм. Посредством этого отверстия шпилька будет крепиться к губке. Обрезаем пластину, чтобы получить шток для соединения с пазом швеллера
Одну сторону шпильки требуется сточить до размера 10 мм, чтобы иметь возможность установить деталь в предварительно просверленном отверстии губки
В штоке необходимо просверлить отверстие, и нарезать в нем резьбу. При помощи этого отверстия с резьбой будет фиксироваться подвижная губка
Подготавливается станина, в которой вырезаются прямоугольные отверстия. Квадратное отверстие по центру нужно для того, чтобы иметь доступ к закручиванию и выкручиванию болта на швеллере
Для изготовления сверлильных тисков также понадобится продолговатая гайка, посредством которой будет перемещаться винт
Швеллер приваривается к станине, после чего зачищаются швы. К швеллеру приваривается неподвижная губка и гайка, после чего можно приступать к сборке инструмента

На завершающем этапе изготавливается рукоятка из анкера. Для этого делается паз в конструкции винта, и сверлится отверстие. На фото выше показано, как сделать рукоятку для сверлильных тисков своими руками. Подробное описание процесса изготовления тисков для сверлильного станка представлено в видео материале.

2 Виды и отличия

Так, станочные тиски делят на:

неповоротные;
поворотные.

Например, компания Энкор предпочитает заниматься изготовлением преимущественно поворотных сложных тисков, что используются в промышленности и машиностроении.

2.1 Неповоротные тиски

Сверление детали на неповоротных тисках для станка

За счет низкой стоимости, высокой эффективности и простой конструкции они могут посоревноваться с популярнейшими моделями от компании Энкор и других известных производителей подобного оборудования.

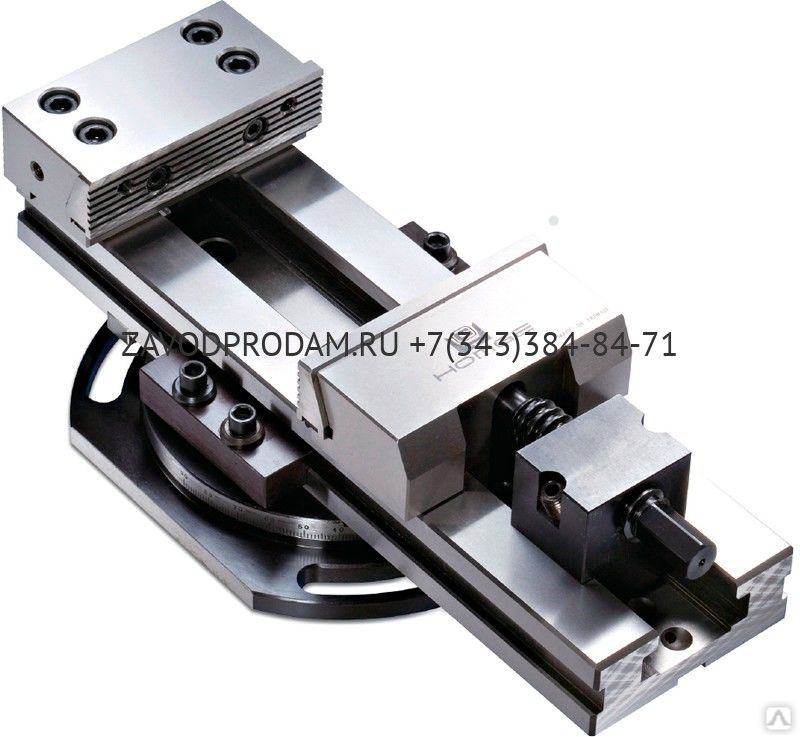

2.2 Поворотные тиски

Некоторые модели слесарных станков

Такие механизмы, в придачу к вышеописанным функциям, позволяют также наклонять деталь по вашему усмотрению. То есть дают возможность манипулировать ее положением в трехмерном пространстве.

Пошаговая инструкция

Для работы потребуется относительно небольшое количество инструментов. Весь процесс изготовления можно разделить на несколько основных этапов:

Для начала проводится нарезка профильной трубы на требуемые куски. Для этого может использоваться различный инструмент: болгарка, ножовка по металлу. Нарезка требующихся элементов проводится в соответствии с чертежом. Стоит учитывать, что некоторые элементы будут соединяться болтами, для чего нужно создать соответствующие отверстия. После подготовки требующихся элементов все заусенцы убираются шлифовальным кругом.
Следующий шаг предусматривает создание ходовой гайки. Она будет использоваться для передачи усилия на заготовку. Она может изготавливаться из обычной гайки соответствующего диаметра, но из закаленной стали.
Крепится ходовая гайка к основанию будущих тисков сваркой. Именно сварочный шов обладает нужной прочностью. При создании самодельной конструкции можно использовать небольшой сварочный аппарат. Электроды и напряжение подбираются в соответствии с толщиной металла и его составом.
Далее выполняется вкручивание ходового винта. Изготовить его самостоятельно можно только при наличии токарного станка с функцией нарезания резьбы. После этого выполняется установка двух половинок с губками. Изготовить два элемента, которые будут сжиматься, можно при использовании все той же профильной трубы.

Предназначение, установка и устройство тисков

Тиски – это очень полезный механический инструмент, который используют с целью фиксации деталей во время их обработки. Особенно они нужны в том случае, когда необходимо жестко и надежно закрепить заготовку или установить ее на безопасном расстоянии.

Тиски состоят из ходового винта, станины и губок с винтовым креплением

Сама конструкция классических тисков представляет собой две губки. Одна из них неподвижная и зафиксирована на корпусе или же на станине, другая может менять свое положение. Крепление предмета происходит между губками путем их сжатия при помощи фиксирующего механизма, который состоит из нескольких элементов:

Ходового винта из металла с резьбой в форме трапеции. Винт приводят в движение с помощью специальной рукоятки.
Станины или плиты из чугуна или другого тяжелого материала, которая служит опорой. Она может быть изготовлена из стали либо же из дюралюминия.
Губок с винтовым креплением. Когда вращение винта осуществляется по часовой стрелке, то губка, которая движется, приближается к станине. Таким образом происходит фиксация детали. Когда же винт вращают в обратном направлении, то заготовка освобождается.

Для фиксации самих тисков к опоре может быть применено несколько способов:

стационарная установка на одном месте с постоянным использованием;
на струбцине, это предполагает менее надежную фиксация, но дает возможность применения в разных местах;
при помощи присосок – в таком случае необходимо, чтобы поверхность была идеально гладкой и ровной.

Фиксация тисков к опоре может быть стационарная, на струбцине и при помощи присосок

Тиски слесарные своими руками

Тиски заводского изготовления можно купить в инструментальном магазине. Но за них нужно заплатить немалые деньги. К тому же, у настоящего мастера всегда к инструменту и приспособлениям есть набор индивидуальных требований. Вот поэтому многие умельцы делают тиски своими руками. Но для выполнения такой работы надо многое уметь: делать грамотные чертежи, быть хорошим слесарем и сварщиком, работать на токарных, фрезерных и сверлильных станках. Зато и тиски можно сделать уникальные, каких ни у кого нет.

Материалы и инструменты

Отличительный признак всех самоделок от фирменных изделий в том, что они сделаны из того материала, который был доступен. И конструкция разрабатывается с учётом имеющихся старых деталей. И всё-таки, слесарные тиски должны быть очень прочными, поэтому они делаются из металла. Конечно, чугунную отливку в домашних условиях сделать нереально, но сварить конструкцию из нескольких подходящих железок можно. Поэтому в дело пойдут обрезки уголка примерно 50 номера, кусок швеллера 60 номера, стальной лист толщиной 4 – 6 мм, болты М6, М8 с гайками и шайбами, длинный болт диаметром 12 – 14 мм с крупной резьбой с гайками, кусок арматуры диаметром примерно 10 мм. В качестве ходового винта лучше всего использовать таковой от старых поломанных тисков.

Из инструментов потребуется молоток, ножовка по металлу, доступ к сверлильному станку и сварочному аппарату, измерительный инструмент. И, конечно, чужие слесарные тиски.

Чертежи

После того, как сформировался примерный образ будущего изделия, необходимо вычертить комплект чертежей – эскиз общего вида, сборочный чертёж, чертежи всех деталей. Иначе собрать окончательное изделие не получится.

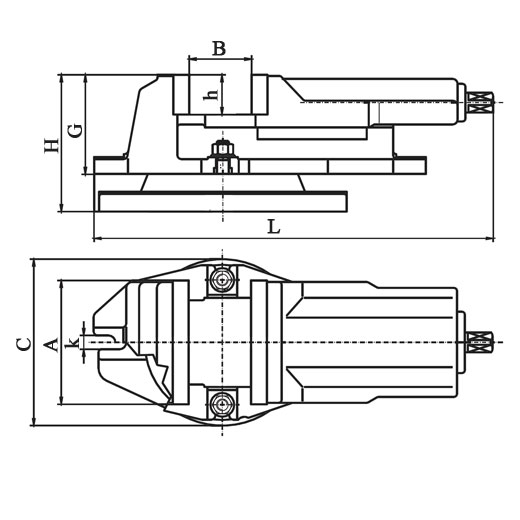

Вариант чертежа слесарных тисков ФОТО: usamodelkina.ru

Инструкция по изготовлению

Изготовление тисков ведётся поэтапно. Сначала по чертежам изготавливаются все детали. В торце подвижной части закрепляется конструкция с гнездом для вращающегося ходового винта. Ходовая гайка может быть закреплена на неподвижной части тисков. Ходовой винт при вращении за рукоятку ввинчивается в гайку, перемещается сам и перемещает подвижную губку.
