Особенности конструкции и управление паяльником
Как уже упоминалось выше, импульсный прибор по своему внешнему виду напоминает пистолет. Г-образная его форма позволила скрыть все управляющие модули в рукоятке, которая весьма удобна в эксплуатации.
Сам процесс управления устройством очень прост. На корпусе располагаются две кнопки:
- Первая предназначена для ступенчатой регулировки напряжения. Чтобы установить требуемые параметры, достаточно выбрать тот или иной уровень.
- Вторая кнопка запускает процесс разогрева жала. Ее нужно постоянно удерживать в процессе работы, чтобы инструмент оставался горячим.
Некоторые модели паяльников оснащаются миниатюрным дисплеем, который показывает выбранный уровень нагрева жала.
В рукоятке прибора располагаются следующие узлы и детали:
- высокочастотный понижающий трансформатор, именно к его вторичной обмотке присоединяется проволочное жало устройства;
- преобразователь бытового напряжения 220 вольт в высокочастотное напряжение (от 18 до 40 кГц);
- микропроцессор, осуществляющий управление паяльником.
Достоинства и недостатки
Подобрав необходимые детали на рынке, или разобрав другие устройства, обладая минимальными навыками в радиоделе, можно собрать такой паяльник своими руками, добавив в свой арсенал инструмент, который будет выгодно отличаться по таким параметрам:
- Экономичность – электроэнергия не используется при простое инструмента;
- Безопасность — в нерабочем состоянии жало всегда холодное , что исключает ожоги кожи, возгорания предметов и проплавление изоляции сетевого шнура при случайном прикосновении;
- Удобство в ремонте – отсутствие нагревательного элемента исключает его перегорание, а изготовление и замена жала намного проще, чем у обычного паяльника, где оно часто застревает.
К недостаткам следует отнести изрядные габариты и ощутимый вес, что требует приложения некоторых физических усилий и вызывает усталость руки после продолжительной работы. Поэтому многие радиолюбители разделяют электронную схему и импульсный трансформатор, делая инструмент легче.
Электронная схема и импульсный трансформатор разделены
Отделенный от схемы трансформатор
Данная идея родилась, после того, как один хороший друг сделал аналогичный паяльник, где был использован ЭТ (электронный трансформатор) для питания галогенных ламп на 12 Вольт. По сути, я ничего нового не придумал, а только собрал аналогичный паяльник с применением более компактного и маломощного электронного трансформатора на 50 ватт. В отличии от ЭТ высокой мощности, трансформатор выполнен на Ш-образном сердечнике, намотать нужную обмотку очень неудобно, поэтому для начала нужно выпаять и разобрать трансформатор.
Обмотка на 12 Вольт состоит из 8-10 витков провода 0,8-1мм, нам нужно отмотать эту обмотку и мотать новую.
Силовая обмотка состоит всего из одного витка, намотка делается шиной с сечением 5-6 мм. В моем случае в качестве шины использовался экран от телевизионного кабеля.
После намотки обмотке нужно предать некую стойкость. Для этого с боковых сторон сердечника вставлены кусочки картона. Ранее у меня имелся немецкий паяльник в виде пистолета. Основа работы такого паяльника та же, что и у импульсного, только в нем применен сетевой трансформатор. Работать этим паяльником крайне неудобно из-за большого веса, а при долговременном включении трансформатор перегревается очень сильно (однажды даже перегорела сетевая обмотка, пришлось мотать самому).
В нашей же схеме нет таких недостатков, даже без теплоотводов тепловыделение на ключах незначительное. Концы шины попросту запаяны к держателю жала, тепловыделения тут практически нет, значит припой будет держаться.
Плату электронного трансформатора укрепил с помощью обычного силикона, никаких дополнительных примочек и приспособлений не использовал. Схема таких ЭТ стандартная — полумостовой инвертор, в отличии от схем производителя Taschibra, этот блок достаточно стабилен, тут нет отдельного трансформатора ОС, а базовые обмотки ключей намотаны на основном трансформаторе. Схему смотрим ниже.
В ходе работы обмотка не греется, но при долговременном включение теплота передается от жала к обмотке.
Паяльник получился достаточно легким, жало греется всего за 5-6 секунд.Его можно использовать для монтажных работ, но для более масштабных дел (лужение плат и т.п.) такой паяльник не самый лучший вариант.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
| VT1, VT2 | Биполярный транзистор | MJE13003 | 2 | Поиск в Чип и Дип | В блокнот | |
| Выпрямительный диод | 1N4007 | 4 | Поиск в Чип и Дип | В блокнот | ||
| VD1, VD2 | Выпрямительный диод |
Паяльник своими руками является неплохой альтернативой дорогим магазинным аналогам. Правильно сконструированное изделие справится со всеми задачами, с которыми вы можете столкнуться в повседневной жизнедеятельности (восстановление отлетевших контактов, пайка проводов при их удлинении и т.п.).
Рисунок 1. Схема устройства простого паяльника.
На современном рынке электроинструментов паяльники представлены в широком ассортименте. Это могут быть как отечественные, так и зарубежные модели, которые отличаются между собой не только стоимостью, но также конструкцией и принципом действия. Поэтому, перед тем как приступить к сборке самодельного паяльника, необходимо рассмотреть классификацию данного инструмента и разобраться в принципе функционирования каждого вида. Обладая этими знаниями, вы сможете смастерить функциональное изделие, с которым будет работать не только удобно, но и безопасно.
Как сделать импульсный паяльник своими руками
В принципе, все просто — берете понижающий трансформатор и на вторичную обмотку вешаете проволоку диаметром 1 — 2 мм. На первичной обмотке нужно установить кнопку, рассчитанную на работу с сетью 220 В. Делаете удобную ручку и крепите трансформатор. Готово!
Ниже я приведу несколько фотографий паяльников с кнопкой, чтобы была понятна их конструкция.
С советских времен известен паяльник «Момент», описанный в журнале «Радио» за 1978 год, № 6, стр. 41. Видео как он работает смотрите ниже.
Но не всегда нужен такой мощный паяльник. Для того чтобы собрать маломощный импульсный паяльник своими руками, необходимы:
- резистор типа МЛТ с сопротивлением 8 Ом и рассеиваемой мощностью 0,5-2 Ватта;
- полоска двухстороннего фольгированного текстолита 10х30 мм;
- стальная проволока толщиной 0,8 мм;
- медная проволока;
- корпус шариковой ручки;

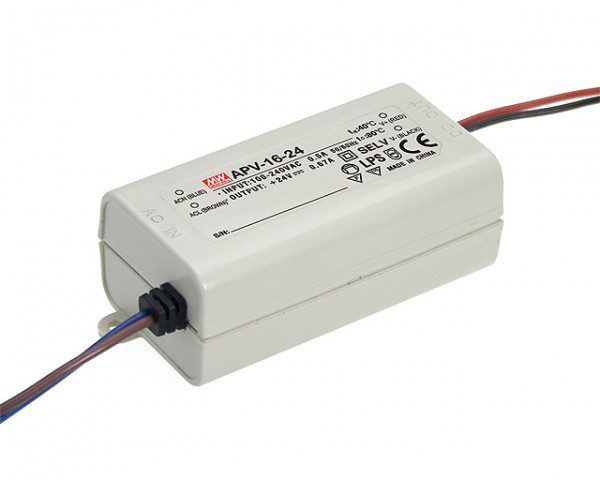

- импульсный блок питания мощностью 12-15 Ватт и силой тока 1 Ампер.
Алгоритм действия для создания импульсного паяльника своими руками следующий:
- Первоначально нужно снять лак и краску с резистора. Для этого его нужно нагреть.
- Один из выводов следует обрезать при помощи надфиля или же лобзика. В открытом месте стоит просверлить отверстие диаметром 1,1 мм, достигнув внутренней полости.
- Второй вывод необходимо подключить к источнику питания. Он в итоге будет крепиться к ручке.
- Отверстие в корпусе резистора на конус нужно расширить, чтобы исключить контакт жала и внутренних стенок резистора. В этом место следует подсоединить второй провод к блоку питания.
- Стальная проволока должна быть согнута. В месте сгиба следует сделать кольцо диаметром таким же, что и размер резистора. Последний необходимо загнуть под прямым углом.
- Кольцо нужно залудить. Его необходимо надеть на резистор. После этого следует его припаять, чтобы концы стальной проволоки были направлены в ту же сторону, что и оставшийся вывод.
- Плату нужно вырезать из полоски текстолита. На широкой части с двух сторон должно быть две контактные площадки. Они предназначаются для припаивания концов проволоки и вывода в корпус ручки. На узкой стороне должна быть площадка для подпайки проводов от блока питания.
- Концы проволоки и вывод сопротивления должны быть припаяны к плате. С противоположной стороны необходимо присоединить провод от блока питания.
- Кусочек термостойкого изолятора должен быть плотно вставлен в отверстие резистора.
- Далее нужно медное жало вставить в отверстие. Его форму можно сделать совершенно произвольным.
- В конце достаточно всего лишь пропустить провода через корпус ручки. В него необходимо вставить плату и подсоединить к блоку питания.
Главная > Справочник > Сварка > Импульсный паяльник своими руками
Импульсные паяльники зарекомендовали себя как удобный, экономичный и безопасный инструмент радиомонтажника. Магазины предлагают множество моделей на любой вкус и кошелек.
Самостоятельное изготовление такого устройства может быть продиктовано не столько соображениями экономии, сколько жаждой познания и тягой к самореализации домашних мастеров. В этой статье мы расскажем об устройстве и особенностях импульсного паяльника и опишем несколько способов его самостоятельного изготовления.
Процесс переделки понижающего трансформатора
Выбирая понижающий трансформатор, следует помнить, что его мощность должна быть от 50 до 150 ватт. Меньшая приведет к перегреву и выходу устройства из строя, большая — к неоправданному утяжелению и громоздкости.
Импульсный паяльник на основе трансформатора
Первичную обмотку переделывать не нужно, а вторичную следует удалить, разобрав пластины. Точный расчет вторичной обмотки не требуется, важнее обеспечить максимальное сечение ее провода или шины. Обычно наматывают от двух до шести витков. Сечение должно быть в пределах от 6 до 10 мм 2.
Если вторичная обмотка выполняется медной шиной, ее концы можно оставить подлиннее и использовать в качестве токопроводов, закрепив жало непосредственно к ним. Отсутствие лишних соединений повысит надежность работы и улучшит температурный режим устройства.
После окончания намотки и монтажа обязательно проверьте обмотку тестером на отсутствие замыкания
Импульсный паяльник из понижающего трансформатора
Импульсный паяльник: описание
В зависимости от вида работ, могут применяться паяльники различной конструкции, устройства и мощности, от индукционных до ультразвуковых. Обычный заводской паяльник, который постоянно находится в нагретом состоянии, хорош по своей эффективности, но имеет некоторые недостатки. Например, сам процесс пайки занимает очень незначительное время, по отношению ко всему процессу. Ведь нужно зачистить и подготовить спаиваемые поверхности. И всё это время паяльник находится во включённом состоянии. А это приводит не только к растратам электроэнергии впустую, но и к быстрому износу самого прибора.
Чтобы во время простоя паяльник постоянно не находился в рабочем состоянии, придумали импульсный паяльник, который отлично выполняет свою функцию и, одновременно, не находится постоянно разогретым. Именно из-за своей особенности потреблять электричество импульсами он и был так назван. Основные отличия импульсного паяльника от обычного:
- Способ нагрева;
- Высокая скорость нагрева до рабочей температуры;
- Незначительное энергопотребление;
- Возможность управления мощностью.
Это интересно: Газовая сварка и резка металлов — технология, оборудование, ГОСТ
Регулировка нагрева
Сердечник индукционного паяльника делают из меди (не магнитный материал), а заднюю его часть покрывают ферромагнитным материалом (сплав железа и никеля). Передняя часть служит жалом, сам сердечник называют картриджем.
Регулировка нагрева медного жала происходит следующим образом:
- при подаче переменного напряжения, а значит и поля, в покрытии генерируются токи Фуко, которые разогревают материал;
- тепло передается меди;
- как только температура покрытия достигает точки Кюри, магнитные свойства исчезают и разогрев прекращается;
- в процессе работы индукционным паяльником медное жало отдает тепло детали и остывает, остывает также ферромагнитное покрытие;
- как только покрытие остывает, возвращаются магнитные свойства, и мгновенно возобновляется нагрев.
Максимальный нагрев индукционного паяльника зависит от свойств магнитного сплава и сердечника. Такое управление называется умным теплом (smart heat).
Менять температуру для конкретных условий пайки можно, установив температурный датчик, который подключается к блоку управления станцией, либо же меняя картриджи (сердечник с наконечником) которые вставляют в ручку индукционного паяльника.
Первый вариант дешевле второго, поэтому им сегодня пользуются не только профессионалы. Зато второй способ точнее и надежнее.
Импульсный блок и его назначение
На обоих концах трубки люминесцентной лампы имеются электроды, анод и катод. В результате подачи электропитания компоненты лампы разогреваются. После нагрева происходит выделение электронов, которые сталкиваются со ртутными молекулами. Следствием происходящего становится ультрафиолетовое излучение.
За счет наличия в трубке люминофора осуществляется конвертация люминофора в видимое свечение лампочки. Свет появляется не сразу, а спустя определенный промежуток времени после подключения к электросети. Чем более выработан светильник, тем длительнее интервал.
Работа импульсного блока питания основывается на следующих принципах:
- Преобразование переменного тока из электросети в постоянный. При этом напряжение не меняется (то есть остается 220 В).
- Трансформация постоянного напряжения в прямоугольные импульсы за счет работы широтного импульсного преобразователя. Частота импульсов составляет от 20 до 40 кГц.
- Подача напряжения на светильник посредством дросселя.
Далее представлена схема функционирования балласта люминесцентной лампочки.
Источник бесперебойного питания (ИБП) состоит из целого ряда компонентов, каждый из которых в схеме имеет свою маркировку:
- R0 — выполняет ограничивающую и предохраняющую роль в блоке питания. Устройство предотвращает и стабилизирует чрезмерный ток, идущий по диодам в момент подключения.
- VD1, VD2, VD3, VD4 — выступают в качестве мостов-выпрямителей.
- L0, C0 — являются фильтрами передачи электрического тока и защищают от перепадов напряжения.
- R1, C1, VD8 и VD2 — представляют собой цепь преобразователей, использующихся при запуске. В качестве зарядки конденсатора C1 используется первый резистор (R1). Как только конденсатор пробивает динистор (VD2), он и транзистор раскрываются, в результате чего начинается автоколебание в схеме. Далее прямоугольный импульс посылается на диодный катод (VD8). Возникает минусовой показатель, перекрывающий второй динистор.
- R2, C11, C8 — облегчают начало работы преобразователей.
- R7, R8 — оптимизируют закрытие транзисторов.
- R6, R5 — образуют границы для электротока на транзисторах.
- R4, R3 — используются в качестве предохранителей при скачках напряжения в транзисторах.
- VD7 VD6 — защищают транзисторы БП от возвратного тока.
- TV1 — является обратным коммуникативным трансформатором.
- L5 — балластный дроссель.
- C4, C6 — выступают как разделительные конденсаторы. Делят все напряжение на две части.
- TV2 — трансформатор импульсного типа.
- VD14, VD15 — импульсные диоды.
- C9, C10 — фильтры-конденсаторы.
Только продуманный подбор отдельных элементов и правильная их установка позволит создать эффективно и надежно работающий блок питания.
Отличия лампы от импульсного блока
Схема лампы-экономки во многом напоминает строение импульсного блока питания. Именно поэтому изготовить импульсный БП несложно. Чтобы переделать устройство, понадобятся перемычка и дополнительный трансформатор, который станет выдавать импульсы. Трансформатор должен иметь выпрямитель.
Чтобы сделать БП более легким, удаляется стеклянная люминесцентная лампочка. Параметр мощности ограничивается наибольшей пропускной способностью транзисторов и размерами охлаждающих элементов. Для повышения мощности необходимо намотать дополнительную обмотку на дроссель.
Самодельные ИП
Сделать импульсный паяльник своими руками не так трудно, как кажется на первый взгляд. На сегодня возможны два варианта изготовления ИП: применение стандартных понижающих трансформаторов или установка электронных плат, создающих импульсы высокочастотного напряжения электрического тока.
Конструкция самодельного ИП
ИП с понижающим трансформатором
Для самодельного прибора используют трансформатор независимо от типа магнитопровода. Основное требование к преобразователю напряжения – это его мощность в диапазоне от 50 до 150 Вт. Вторичную обмотку изымают. Вместо неё устраивают пару оборотов медной шины или плетённого медного провода вокруг сердечника.
Обратите внимание! Монтаж новой обмотки должен быть сделан так, чтобы шины не контактировали друг с другом и не замыкались напрямую на сердечник. Медные шины вторичной обмотки
Медные шины вторичной обмотки
При наматывании упругой медной шины требуется соблюдать осторожность, чтобы не нанести повреждений первичной обмотке трансформатора. После чего нужно обязательно протестировать проводку на наличие обрыва и замыкания
Для рукоятки паяльника можно использовать старую ручку от кухонной утвари из дерева или диэлектрика. Некоторые умельцы вырезают держатель из подсобного материала. В качестве крепления деталей паяльника отлично служит стандартная изоляционная лента.
Импульсный паяльник с электронным трансформатором
Для изготовления ИП своими руками часто используют старый корпус паяльника-пистолета и держатели жала. Сейчас получили большое распространение электронные блоки для галогенных ламп. Такой трансформатор на выходе выдаёт ток напряжением 12 В и мощностью от 50 до 150 Вт.
Электронный трансформатор
Устройство легко помещается в старом корпусе паяльника. Имея достаточную квалификацию, можно не тратиться на приобретение этой детали, а сделать электронную плату своими руками.
Можно пойти другим путём и приобрести готовый высокочастотный импульсный трансформатор. То есть надо приобрести такой преобразователь напряжения, чтобы он мог поместиться в корпусе паяльного пистолета.
Высокочастотный трансформатор
Дополнительная информация. Если сечение имеющихся шин или гибких проводов недостаточно, то подключают несколько дополнительных витков обмоток.
Установка параллельных витков
Изготовление наконечников
Для изготовления жала ИП берут медную жилу диаметром 1-2 мм. Проводник сгибают с разрывом между концами, которые закрепляют в болтовых, винтовых соединениях или кольцевых зажимах держателей ИП.
Нужную толщину проволоки жала подбирают опытным путём. Понятно, что наконечник из медной жилы толщиной 1 мм будет почти в два раза быстрей прогреваться, чем 2-х миллиметровый пруток.
Освещение рабочей зоны
Для освещения места пайки устанавливают обыкновенную лампочку от бытового фонарика. Лампочка включается синхронно с началом нагрева наконечника ИП. Часто вместо лампы накаливания устанавливают светодиод. Для подачи тока 12 вольт на лампочку в схему блока питания ставят дополнительную небольшую параллельную вторичную обмотку. В корпусе электронного трансформатора заводского изготовления есть готовые выводы для питания светодиода. Светодиод устанавливают таким образом, чтобы пучок лучей света точно был направлен на кончик жала.
Обзор цен
| Город | Стоимость, USD | Город | Стоимость, USD |
| Днепропетровск | от 24,8 | СПб | от 24 |
| Донецк | от 24,8 | Минск | от 26 |
| Краснодар | от 25,4 | Москва | от 24 |
Как видно из таблицы, цена на этот электрический импульсный паяльник в различных городах России и стран СНГ не сильно различается, такой результат объясняется большим количеством магазинов, торгующих через интернет.
| Схема и описание |

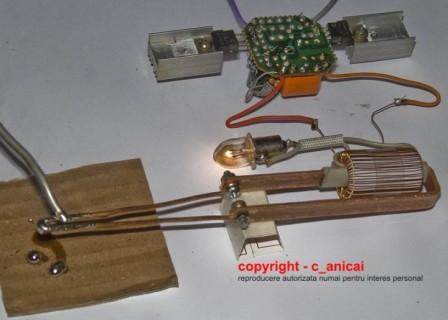

Внутри простой самодельной разработки находится маломощный трансформатор на 50 Вт из какого-то адаптера. Его вторичная обмотка на 12 вольт состоит из 8-10 витков, нужно ее аккуратно отмотать, для чего необходимо разобрать трансформатор.
Вместо этой обмотки намотал силовую обмотку из одного витка сечением 6 мм, используя экран от антенного кабеля. После намотки обмотке предаем устойчивость. Для этого с боковых сторон сердечника трансформатора вставляем кусочки картона. После этого аккуратно собираем трансформатор обратно.
Затем концы обмоток залуживаем и подсоединяем питание к схеме. Кончики обмотки замыкаем многожильным проводом, который должен либо прогреться за несколько секунд, либо расплавится. Напряжение на выходе конструкции около двух вольт, зато ток может достигать 25 Ампер.
В принципе паяльник готов, но требуется продумать вариант с жалом. Его проще всего изготовить своими руками из толстого медного провода смотри фотографию.
Остается придумать как можно прикрутить жало к шине болтами или точечной сваркой, а может, придумаете что-то лучше.
Получившуюся конструкцию разместил в корпусе из под детского электронного пистолета. Такой радиолюбительский инструмент разогревается за считанные секунды, а в ходе работы схема не перегревается. Тепло может передаваться от жала к шине, поэтому не желательно долго держать включенным в сеть такой паяльник.
В интернете можно найти множество инструкций по изготовлению мощных паяльников из подручных средств. Для создания некоторых изделий нужны хорошие знания в радиотехнике, но в большинстве случаев самодельный инструмент для пайки можно запросто собрать даже элеткрику-новичку. Далее мы, как раз и поговорим о том, как сделать паяльник своими руками в домашних условиях, не имея профессиональных навыков в работе с радиотехникой. К Вашему вниманию будут предоставлены 3 простых инструкции, от наиболее простой к наиболее сложной!
Переделка компьютерного блока питания своими руками Своими руками
В современном компьютере единственное, что не устаревает стремительно, — это блок питания (БП). Если системный блок через некоторое время уже не представляет никакого интереса, то блок питания можно использовать отдельно как источник электричества малого напряжения.
Компьютерный БП ATX — довольно мощный и при этом благодаря импульсной схеме преобразования напряжения имеет малые габариты. Блок хорошо защищен от перегрузок и по току, и по напряжению, и от короткого замыкания (фото 1). Сложная электронная схема обеспечивает на выходе ряд стандартных для всех компьютеров напряжений: +3,3 В, +5 В, +12 В, -12 В, -5 В и дежурное 5 В. В зависимости от назначения мощности различных БП. а также их максимальные токи нагрузки различаются.
Я предлагаю использовать компьютерные блоки для питания разных устройств. Для этого необходима небольшая их доработка.
Маркировка проводов и конфигурация контактного разъёма компьютерных БП — стандартны (см. таблицы и фото).
Хороший блок питания должен выдерживать диапазон изменения входного напряжения при сохранении стабильной работы. Для 110-вольтовых моделей хороший блок питания должен «держать» от 90 до 130В, для 220В — 180 до 270.
Вывод 14: PS_0N Power Supply On (active low). Это управляющий вход. При замыкании общим проводом с СОМ блок питания включается, при размыкании — отключается.
Вывод 9: +5 VSB, Standby Voltage (max 2А) — дежурное питание +5 В присутствует даже при выключенном БП.
Так как импульсный блок питания без нагрузки включать не рекомендуется, необходимо обеспечить ему хотя бы минимальную нагрузку. Я использовал два светодиода и подключил их черезрезисторы около 1 кОм к контактам +5 В и +12 В. Они и в дальнейшем будут индикаторами наличия напряжения на этих выходах.
Кроме того, на каждой линии всех требуемых напряжений необходимо установить конденсаторные фильтры. Чем больше будет их ёмкость (от 1 000 мкФ и выше), тем лучше. Для проверки работоспособности БП нужно включить его в сеть и убедиться в наличии дежурного питания (+5 В) на выводе 9 ОС. Если оно присутствует, то можно идти дальше и проводами соединить вывод 1Д PS_0N с корпусом СОМ, благодаря чему блок питания (если он исправен) сразу запустится. Эти два провода нужно подсоединить к любому переключателю (фото 2). Таким образом и будет происходить управление включением и выключением нашего блока.
Для напряжения +5 В можно использовать ионистор любой ёмкости на напряжение 5,5 В, что благоприятно отразится на работе в любом режиме. Если необходимо напряжение 3,3 В (контакт 11 на 20-контактном разъёме) для питания, например, фотоаппарата, то для него тоже лучше использовать ионистор. Эти немногочисленные элементы нужно разместить на подходящей монтажной плате (фото 3).
Вот и всё, варианты размещения элементов и выключателя могут быть разными — в зависимости от конкретных возможностей. Так как на полной нагрузке (ток 15-20 А) в новых условиях блок питания вряд ли будет работать, то интенсивное охлаждение ему не потребуется, и для снижения шума внутренний вентилятор (на 12 В) можно питать через ограничительный резистор сопротивлением 100 Ом с рассеиваемой мощностью 1 Вт.
Таблица 1. Основной разъём питания.
| № контакта | Цепь | Цвет провода |
| 1 | +3,3 В | Оранжевый |
| 2 | +3,3 В | Оранжевый |
| 3 | СОМ | Чёрный |
| и | +5 В | Красный |
| 5 | СОМ | Чёрный |
| 6 | 5 В | Красный |
| 7 | СОМ | Чёрный |
| 8 | PWR_OK | Серый |
| 9 | +5 В | Лиловый |
| 10 | +12 В | Жёлтый |
| 11 | +3.3 В (датчик +3.3 В) | Оранжевый (коричневый) |
| 12 | -12 В | Голубой |
| 13 | СОМ | Чёрный |
| 14 | PS ON | Зелёный |
| 15 | СОМ | Чёрный |
| 16 | СОМ | Чёрный |
| 17 | СОМ | Чёрный |
| 18 | -5 В | Белый |
| 19 | +5 В | Красный |
| 20 | +5 В | Красный |
Ссылка по теме: Схема проходного выключателя и его монтаж своими руками
Компьютерный блок питания как источник электричества малого напряжения – фото
1.Общий вид блока питания, извлечённого из системного блока компьютера.
2. Установив выключателя на модернизированном блоке питания.
3. Монтажные платы для установки ёмкостных фильтров на выходах с разным напряжением.
4. Разъёмы на выходе блока питания: а — 20-контактный; 6 — 4-контактный.
Алексей Усков, Владивосток
Как при помощи подручных средств можно отмерить необходимое количество удобрения Памятка для садовода – масса… Стол из клееной древесины своими руками – фото и чертеж Как сделать рабочий стол из… Цветочный контейнер своими руками из дерева – чертеж Как сделать деревянный контейнер для… Как правильно удобрить яблони и груши – таблица Удобрение яблонь и груш Как правильно… Растворы для обработки и опрыскивания рассады своими руками Как приготовить растворы для рассады… Светильник с подставкой в гараж своими руками Удобная подсветка своими руками за… Светодиоды – подключение, виды и экономия Виды и сравнение светодиодовСовременный дизайн…
Делаем самодельный электропаяльник импульсного типа
Для изготовления импульсного паяльника своими руками есть две мотивационные причины:
- низкое качество заполонившей наш рынок китайской продукции;
- высокая стоимость паяльников таких известных брендов как: Blp, Ersa, HS, Intertool, Multisprint и т.д.
Сделать самодельный паяльник пистолет импульсного типа не так сложно, как может показаться. В качестве примера рассмотрим три варианта, начнем с самого простого.
Инструкция по изготовлению простейшего паяльника импульсного типа.

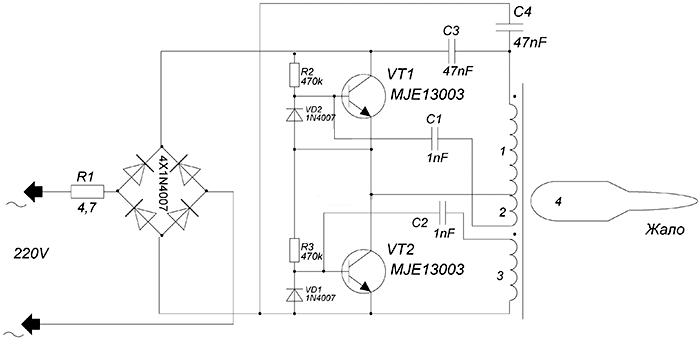

На рисунке ниже показана схема импульсного паяльника из маломощного трансформатора. К первичной обмотке подключается источник питания, к вторичной жало паяльника и лампа индикации работы. Простота исполнения обеспечивает высокую надежность, такому паяльнику нестрашны броски напряжения.
Схема простейшего паяльника
Такую реализацию имеют многие отечественные модели паяльников, например: Зубр, Сигма (Sigma) и Светозар. Как видите, все очень просто, нам понадобится только немного изменить обычный силовой трансформатор, который можно снять со старой электротехники. В первую очередь необходимо разобрать трансформатор и снять обмотку. Старайтесь делать это аккуратно, поскольку провод первичной обмотки нам еще пригодится.
Фото разобранного трансформатора
Уменьшаем размер катушки (чтобы поместилась вторичная обмотка)
Фото трансформатора с уменьшеной катушкой
При помощи специального станка или вручную наматываем первичную обмотку, она должна содержать 1300 витков (можно использовать смотанный провод). Вторичную обмотку делаем из одного витка медной шины (в нашем случае 7х3 мм).
Один виток медной шины
Для изоляции вторичной обмотки можно использовать термоусадку или стеклоткань.
Фото вторичной обмотки изолированной стеклотканью
После того как трансформатор собран, можно приступить к изготовлению рукояти. Ее можно сделать из любого диэлектрика (в нашем случае использовалось дерево). Форма также непринципиальна, главное, чтобы она была удобной.
Видео: Импульсный паяльник своими руками.
Из медной проволоки диаметром 2-3 мм делаем жало и прикрепляем его на концы медной шины.
Фотография закрепленного жала
В результате мы получаем импульсный паяльник, надежность которого не уступает продукции Эпси, Toolex, Topex, ZD и других известных производителей, правда, в нашей модели отсутствует регулятор мощности.
Изображение готового паяльника
Перечислим основные материалы, которые нам понадобились для изготовления паяльника:
- силовой трансформатор;
- медная шина;
- медная проволока для жала;
- материал для рукояти.
Как видите, можно использовать практически подручные материалы, соответственно, собрать паяльник импульсного типа обойдется значительно дешевле, чем купить готовые модели NG, PK-SC, Rexant или RT, не говоря уже о профессиональных инструментах Weller и Stern.
Правда, у данной реализации есть серьезный недостаток – высокая потребляемая мощность. Поэтому рассмотрим более элегантные решения, позволяющие справиться с этой проблемой, в частности, изготовление импульсного паяльника на базе адаптера для галогенных ламп или из энергосберегающей лампы.
Стандартный адаптер необходимо незначительно переделать, а именно, добавить одну обмотку, на приведенной ниже схеме она обозначена 4.
Схема типичного адаптера
Обмотку можно сделать из одного-двух витков оплетки, снятой со стандартного телевизионного кабеля. Поскольку намотать ее, не разбирая трансформатор, будет проблематично, выпаиваем его.
Фото частично разобранного трансформатора
После добавления обмотки трансформатор устанавливается на место, а ее концы припаиваются к жалу.
Установка в корпус
В нашем случае использовался корпус и жало от сломанного паяльника неизвестного китайского производителя. В результате мы получаем паяльник с небольшой потребляемой мощностью. Единственный недостаток такого паяльника – нельзя регулировать мощность, но учитывая себестоимость, он — неплохая альтернатива Sting, Sturm и другим паяльникам известных брендов.
