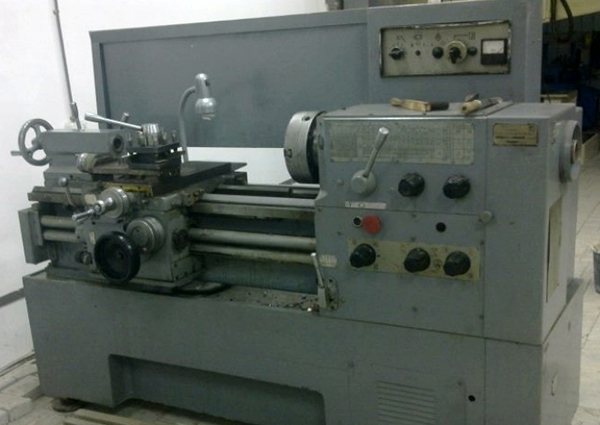

Учебный токарно-винторезный станок тв-16

Конструкция токарно-винторезного станка ТВ-16

В конструкцию входят следующие узлы и механизмы:

Станина

Предназначается в качестве несущей чугунной опоры, на которой устанавливаются и фиксируются механизмы и составляющие детали.

Передняя бабка

Устанавливается на левом конце станины и предназначается для осуществления двух функций:

• Воспроизвести вращательное движение;
• Поддерживать движение во время обтачивания деталей из металла.

Обрабатывать изделие и регулировать быстроту кручения заготовки помогают такие узлы и элементы, как шпиндель, подшипники, шкив и коробка скоростей.

Отвечает за необходимое движение и амплитуду суппорта, управляется с помощью наружных рукояток.

Фартук

Закреплен к каретке суппорта винтовым способом. Обеспечивает движение суппортного хода, управляя рукоятью, размещенной на корпусе.

Важно! Необходимо следить и обеспечивать опоры фартука постоянной масляной смазкой, наполняя ею специальный резервуар

Суппорт

Является узлом, который закрепляет режущий инструмент и обеспечивает его перемещение в разном направлении – по наклонному, поперечному или продольному. Держатель, в котором закреплен инструмент, способен вращаться в четыре стороны на 360 градусов.

Задняя бабка

Предназначается для фиксации длинных заготовительных деталей и режущих инструментов. Фиксируется на станине с помощью обыкновенных болтов.

Оборудование необходимо устанавливать на деревянную поверхность, используя крепежное винтовое соединение. Левая тумба предназначена для размещения привода, электрооборудования и выключателя, который служит для автоматической остановки электродвигателя, правая в качестве места хранения рабочего инструмента и сменных шестеренок.

Электрооборудование

Основа электрической системы станка, включает в себя другие дополнительные элементы, которые функционируют совместно.

Обеспечивает запуск и отключение оборудования, защищая и обеспечивая экстренную блокировку двигателя в случае необходимости, например, из-за перебоя напряжения, короткого замыкания или других факторов.

Оборудование подключается к трехфазной сети. Согласно технике безопасности требуется обязательное заземление устройства с помощью нейтрального провода.

Перед выполнением пробного запуска необходимо удостовериться, что частота сети и напряжение соответствует допустимым параметрам ТВ-16 и регулярно проверять соединение.

Технические характеристики оборудования

Винторезная машина имеет широкий спектр техособенностей:

• мощность электрического мотора обеспечивает функционирование привода основного хода и достигает 7,5 кВт. А сам привод, ответственный за передвижение суппорта, имеет мощность 0,37 кВт. Электрический мотор же для смазочного механизма – 0,12 кВт;
• предельная длина обтачиваемой заготовки – 1,46 метра, а предельные размеры изделия, закрепляемые в центрах машины, 1,5 метра;
• автоматическая коробка передач;
• нарезка резьбы проходит с помощью выбора работником шага, устанавливающимся им исходя из вида заготовки;

• максимальное сечение обтачиваемой над станиной заготовки не должно быть более 40 сантиметров, а над суппортом – 21 сантиметра;
• количество обращений шпиндельного устройства в прямом движении – от 25 до 2500 об./мин., а в реверсивном – от 25 до 1250 оборотов в мин.;
• в прямом движении шпиндельное устройство обладает 21 степенью скорости, а в реверсивном – 18;
• привод машины – от 2-скоростного электромотора вместе с коробкой скоростей и переборкой, программирующей 12 степеней частот оборотов шпиндельного механизма в любом из 2 диапазонов;
• поперечные подачи варьируются от 0,025 до 1,4 мм, а продольные – от 0,05 до 2,8 мм на вращение;

• диапазон передвижения суппорта по винту составляет 75 сантиметров (вдоль) и 22 сантиметров (поперёк). Максимальный отрезок его передвижения по валику – 50 сантиметров;
• подшипники качения создают жесткую и высокоточную опору;
• направляющие кареток и пары качения винтов обладают импульсивной автосмазкой;
• привод подач обеспечивает бесступенчатую регулировку подач;
• загруз и выгрузка деталей осуществляется вручную.

Данные технические параметры дают возможность машине пользоваться популярностью даже через 50 лет с даты её выпуска. Буквы «К» и «П» в названии машины обозначают, что имеется копировочный механизм и увеличенная степень точности соответственно. Винторезная машина способна функционировать от сети с напряжением 220, 380, 400, 415 и 440 В. Она характеризуется современной эргономичной структурой и отличается удобством в эксплуатации и управлении.

Габариты и вес машины

Винторезная машина имеет небольшие размеры и вес для станка с подобным функционалом:

• ширина – 1110 миллиметров;
• высота – 1505 миллиметров;
• длина – 2270 миллиметров;
• масса – 2 тонны.

Назначение и область применения

Станок 16б16кп предназначается для исполнения разных токарных работ в центрах, цангах или в 3 или 4-кулачковом патроне, для нарезки разной резьбы плашкой либо метчиком. Непохоже на большинство иных марок, подобная машина предназначается для более тщательного обтачивания, в связи с чем его не рекомендуется применять в черновую. Обычно он устанавливается в небольших мастерских по ремонту. После обрабатывания на токарной машине изделия отличаются прекрасной чистотой поверхностей.

Инструкция по эксплуатации

Использовать и обслуживать оборудование нельзя, если вы не отключили его от сети. Ухаживать за станком необходимо не меньше раза в месяц. Это значит, что если вы решили приобрести для себя подобное оборудование, то следует каждые 30 дней проводить чистку и осмотр на предмет состояния.

Также просмотрите видео, касательно работы ТВ-16.

Контакты оборудования изготавливаются из материалов, которые содержат серебро. Следовательно, от оператора не требуется тщательных уход за их состоянием. Регулировать их тоже не нужно, а если они вдруг износились, то просто меняются новыми. Если же выполнить зачистку контактов, произойдет почернение, что несомненно скажется на работоспособности оборудования.

Чтобы на поверхности станка не было ржавчины следует поверхности стыка сердечника и якоря мазать машинным маслом. После этого все протирается сухой ветошью, чтобы масляное вещество не провоцировало склеивание якоря и сердечника.

Важно! Шпиндель не должен создавать люфт во время работы. Полный осмотр оборудования и ремонт комплектующих нужно выполнять не менее одного раза в год

Смену смазочных материалов подшипников проводят спустя 40 000 часов рабочего процесса. Смазку лучше использовать марки 158 ТУ 38 101320-77. Чтобы все подшипники функционировали нормально оператору следует заполнять резервуар под масло на 2/3 объема

Полный осмотр оборудования и ремонт комплектующих нужно выполнять не менее одного раза в год. Смену смазочных материалов подшипников проводят спустя 40 000 часов рабочего процесса. Смазку лучше использовать марки 158 ТУ 38 101320-77. Чтобы все подшипники функционировали нормально оператору следует заполнять резервуар под масло на 2/3 объема.

Совет! Профилактический осмотр агрегата проводить с частотой 1 раз за 6 месяцев.

Профилактический ремонт станка.

Кроме профилактического осмотра нужно периодически просматривать состояние выключателя, смотреть на поверхность гаек и других мест стыка, чтобы отслеживать, насколько находятся в рабочем состоянии.

1. Если места соединения засорились — следует прочистить их, чтобы потом болты могли спокойно откручиваться без напряжения и рисков сорвать резьбу.
2. Если болты ослабли, оператору нужно подтянуть их иначе возможно дребезжание станка, что скажется на точности заточки или проточки детали.
3. Нагар и другие следы работы с рабочих поверхностей следует удалять, чтобы потом не возникало проблем со станком.

Все эти меры предосторожности дадут возможность вам значительно увеличить сроки службы такого станка, улучшить качество обрабатываемых на нем деталей

Важно! Чтобы избежать проблем с порчей проводов рекомендуется раз в 3-4 месяца выполнять прочистку электрошкафа от пыли, которая там скапливается

Электрооборудование

Все электрооборудование токарно-винторезного станка 16 предназначено под использование силовых агрегатов. Подключается оно к трехфазной сети. Чтобы заземлить устройство используется обыкновенный нейтральный провод. Он помогает защитить не только от коротких замыканий, но и от перегрузки сети, а также ряда других факторов пробоя электрического тока. Полная схема подключения видна на фото ниже.

Для обеспечения контактов используется релейно-контактная аппаратура. Она прячется в электрошкаф, который располагается на тыльной стороне станка. Увидеть ее можно на корпусе передней бабки оборудования.

Прежде чем сделать пробный пуск, следует убедиться в том, что частота сети и напряжение полностью соответствует всем параметрам ТВ-16. Включать в сеть оборудование допустимо медными проводами, которые по своему диаметру в сечении равны показателям проводников в цепи станка. Заземление присоединяется при помощи болта, и предварительно перед запуском оператору нужно каждый раз убеждаться в том, что с соединением все хорошо.

ТВ-16 электро схема станка

Условные обозначения электросхемы тв-16.

Оглавление

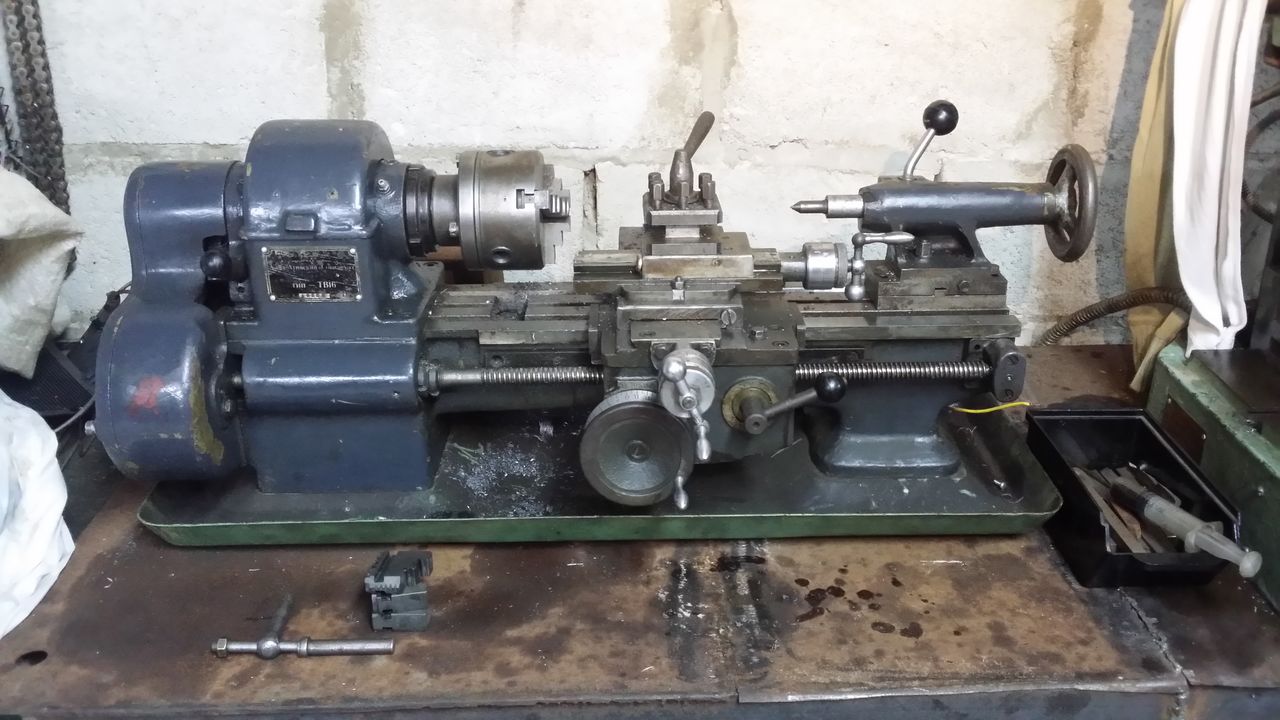

фото:токарный станок ТВ 6

Токарный станок ТВ 6 предназначен для обучения школьников и студентов основам токарного дела, изготовлению простых деталей в условиях единичного производства.

ТВ 6, как токарный станок ТВ 4 и токарный станок ТВ 16 позволяет выполнять следующие токарные операции:

• Наружное и внутреннее точение цилиндрических и конических поверхностей
• Нарезание резьбы, как резцом, так и метчиком
• Сверление и рассверливание отверстий
• Торцевание и отрезку деталей и т.д.

Органы управления токарного станка ТВ 6

1. Ручка установки частоты вращения шпиндельной бабки;
2. Ручка установки частоты вращения шпиндельной бабки;
3. Ручка изменения направления подачи;
4. Ручка установки подачи и шага нарезаемой резьбы;
5. Ручка включения ходового валика и винта;
6. Ручное перемещение продольной каретки;
7. Включение реечной шестерни;
8. Включение продольной механической подачи;
9. Включение гайки ходового винта;
10. Ручное перемещение поперечных салазок;
11. Ручное перемещение верхних салазок;
12. Крепление резцовой головки;
13. Крепление пиноли задней бабки;
14. Перемещение пиноли задней бабки;
15. Фиксация задней бабки к направляющим станины;
16. Местное освещение;
17. Включение сети;
18. Блок управления

фото:органы управления токарного станка

Устройство токарного станка ТВ 6

1. Передняя бабка;
2. Гитара сменных зубчатых колес;
3. Коробка подач;
4. Фартук;
5. Суппорт;
6. Задняя бабка;
7. Станина;
8. Электрооборудование;
9. Задняя тумба;
10. Передняя тумба;
11. Защитный кожух

фото:устройство токарного станка

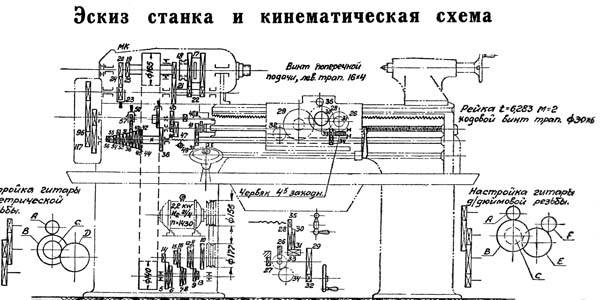

фото:кинематическая схема токарного станка

фото:электрическая схема токарного станка

Передняя бабка токарного станка ТВ 6

Передняя бабка предназначена для поддержания обрабатываемой заготовки и передачи ей вращательного движения. В токарном станке ТВ 6 передняя бабка является и коробкой скоростей и имеет шесть ступеней скоростей.

Монтаж передней бабки осуществляется по линии центров в горизонтальной плоскости при помощи двух установочных винтов. Шпиндель передней бабки установлен на двух упорных подшипниках 9 и радиальном подшипнике 19.

Вращательное движение передается от электродвигателя через ременную передачу на ведущий вал коробки скоростей. Внутри коробки, движение передается через вал 2 и неподвижное зубчатое колесо 3 на вал 4 с неподвижными шестернями 12, 6 и блоком шестерен 5.

Блок шестерня 5 принимает участие только при реверсе подачи.

Вращение заготовки, закрепленной в трехкулачковом патроне или планшайбы, передается от шпинделя. При обработке заготовки в центрах, в шпиндель вставляется неподвижный центр.

В коробке скоростей установлено устройство для изменения направления суппорта. Это осуществляется перемещением зубчатого колеса 15 в левое или правое положение при помощи рукоятки 3.

В левом положении зубчатого колеса 15 выполняется прямое вращение от блока шестерен 16. В правом положении колеса 15 выполняется обратное вращение при помощи паразитной шестерни 6.

фото:передняя бабка токарного станка

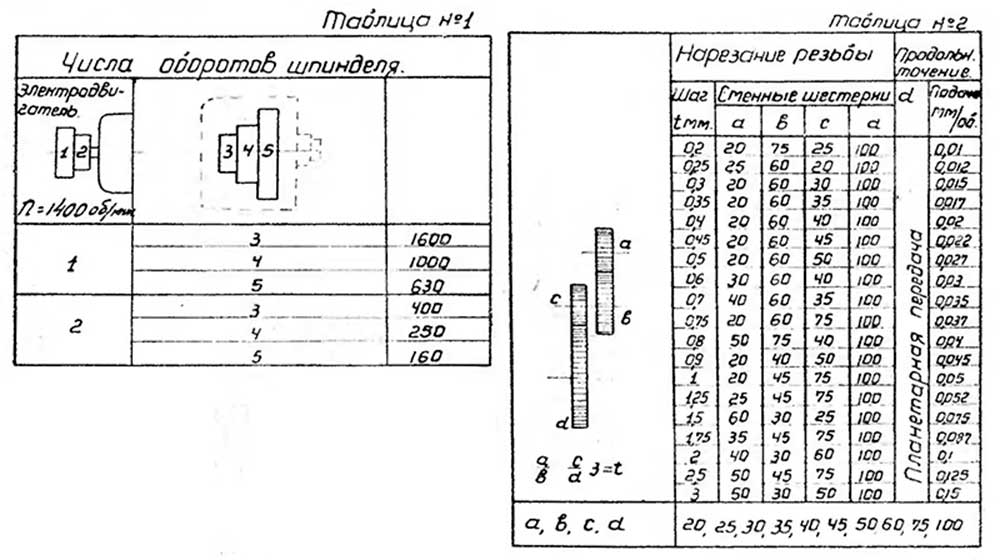

Гитара сменных зубчатых колес токарного станка ТВ 6

Гитара – передаточный механизм, служащий для передачи вращательного движения от шпинделя коробки скоростей к коробке подач.

Гитара состоит из кронштейна 1 и шестерен 2,4,7.

фото:гитара токарного станка

Коробка подач школьного токарного станка ТВ 6

Вращательное движение на коробку подач передается от коробки скоростей через передаточный механизм.

Поворачивая рукоятку 4 в трех положениях, блок-шестерен 6 перемещается по шлицам вала 5 и поочередно входит в зубчатое зацепление зубчатыми колесами 2,3,4. Что дает возможность нарезать метрическую резьбу с шагом 0,8; 1; 1,25 мм и продольную подачу суппорта 0,08; 0,1; 0,12 мм/об.

Рукояткой 5 осуществляется включение ходового винта и валика.

Смазка трущихся поверхностей и шестерен осуществляется фитилями.

фото:коробка подач токарного станка

Фартук настольного токарного станка ТВ 6

Фартук предназначен для механической продольной подачи суппорта от ходового валика, винта и ручной продольной подачи.

Маховиком 1 осуществляется ручная подача. Маховик сидит на валу 4, на котором установлено зубчатое колесе 11, входящее в зацепление с шестерней 3. Шестерня 3 сидит на валике реечной шестерни 2.Реечная шестерня, в свою очередь, входит в зацепление с зубчатой рейкой.

Механическая подача осуществляется червяком 5, установленном на ходовом валике 10 при помощи шпоночного соединения. Червяк входит в зацепление с червячной шестерней 13 и далее через муфту передается на реечную шестерню.

фото:фартук токарного станка

Расположение органов управления токарно-винторезным станком ТВ-6

Расположение органов управления токарно-винторезным станком ТВ-6

Спецификация органов управления токарно-винторезного станка ТВ-6

1. Рукоятки установки частоты вращения шпинделя
2. Рукоятки установки частоты вращения шпинделя
3. Рукоятка установки нарезания правой и левой резьбы и изменения направления подач
4. Рукоятка установки величины подач и шага резьбы
5. Рукоятка переключения ходового валик
6. Реверсивная кнопка включения и остановки станка
7. Ограждение к патрону
8. Защитный экран
9. Рукоятка крепления резцовой головки
10. Светильник местного освещения К-1М
11. Рукоятка ручного перемещения поперечной салазки
12. Рукоятка перемещения верхних (резцовых) салазок
13. Рукоятка крепления пиноли задней бабки
14. Рукоятка крепления задней бабки к направляющим станины
15. Маховик перемещения пиноли задней бабки
16. Кнопка включения и выключения реечной шестерни
17. Маховик ручного перемещения продольной каретки
18. Рукоятка включения гайки ходового винта
19. Рукоятка включения предельной механической подачи
20. Ограждение щитка для ходового винта и вала
21. Трансформатор ОСЗР-0,063-83УХЛ3 ТУ 16-671.041-84

Таблица органов управления токарно-винторезным станком тв-6

Таблица символов токарно-винторезного станка тв-6

Управление станком тв-6

Пуск и остановка электродвигателя станка производится нажатием кнопок «Пуск» и «Стоп».

В зависимости от характера работ на станке рукоятки и рычаги управления должны находиться в определенных положениях (см. рис. 3).

II. Положение рукояток и рычагов при работе с ходовым валом (механическая подача)

1. На передней бабке — положение рукоятки трензеля 3 в зависимости от направления подачи суппорта (левое или правое).
2. На коробке подач — положение рычага коробки подач 4 в зависимости от выбранной величины подачи. Рычаг 5 «Вал-винт» — в левом крайнем положении «Вал».
3. На фартуке — рукоятка самохода 8 во включенном положении «На себя».
4. Рукоятка включения маточной гайки 9 — в верхнем положении.
5. Рукоятка включения реечной шестерни 7 — в положении «От себя».

III. Положение рукояток и рычагов при ручной продольной подаче

1. На передней бабке — положение рукоятки трензеля 3 в среднем положении.
2. На коробке подач — положение рычага «Вал-винт» безразлично.
3. На фартуке — рукоятка самохода в выключенном положении. Рычаг маточной гайки в верхнем положении.

1 Конструкция токарных станков ТВ

Токарно-винторезные станки ТВ классифицируются как учебное оборудование. Данные агрегаты способны выполнять следующие виды технологических операций:

• расточка и проточка;
• подрезка торцов;
• отрезка;
• формирование метрической резьбы;
• сверление, зенкование.

Схема конструкции токарного станка

Все станки ТВ имеют схожу компоновку, они состоят из таких основных узлов:

1. Передняя и задняя тумбы (имеют П-образную форму), выполняющие функцию опорных поверхностей, на которых зафиксирована станина станка. Дополнительную механическую прочность тумбам придают продольные и поперечные ребра жесткости.
2. Станина — на ней фиксируются все конструктивные элементы станка. Она имеет коробчатую форму и оснащена двумя направляющими, по переднему из которых перемещается каретка, по заднему — задняя бабка.
3. Задняя бабка — закреплена на левой правой стороне станины, на ней фиксируются задние части длинных заготовок либо рабочий инструмент (сверла, развертки, зенкера).
4. Электродвигатель и коробка подач, передающая вращение шпинделя к ходовому валу станка. На станки серии ТВ устанавливается клиноременная коробка.
5. Передняя бабка — является главным рабочем органом станка, в котором размещен шпиндель и крепежный узел, фиксирующий обрабатываемая деталь и передающий на нее вращение привода.
6. Суппорт, резец и резцедержатель — механизмы, посредством которых выполняется обработка закрепленной в бабках заготовки. Суппорт является механизмом перемещения резца в заданное положение.

Электросхема агрегатов ТВ предельно простая. Агрегаты оснащены следующим оборудованием — электродвигатель асинхронного типа (работает от трехфазного тока), магнитные пускатель,  предохранители и электрощит, на который выведены включатель мотора и кнопки управления освещением рабочей зоны.

Наличие магнитного пускателя выделяло станки ТВ среди аналогов того времени. Пускатель представляет собой систему, предотвращающую включение станка после появления отсутствующей электроэнергии, что значительно повышает безопасность эксплуатации оборудования.

Суппорт токарного станка TSA-16

Супортная плита с укрепленным в ней фартуком перемещается по двух наружных — призматической и плоской направляющей. Продольное движение по станине получаем от ходового винта 226. Нижний суппорт 101 укреплённый на суппортной плите 100 получает поперечное перемещение по отношению направления движения суппортной плиты, с помощью ходового винта 116 вращением рукоятки 123. Поворот 102 осажден на нижнем суппорте 101 и поэтому разрешает на уставление верхнего супорта о закрепленной на нем резцедержавкой 129 с своевольным углом от 0° до 60° в двух угловых направлениях для точения коротких конусов. Во время точения конусов перемещение верхнего суппорта осажденного по направляющих поворота 102 получаем с помощью ходового винта 117 через покручивание маховичком 122, прикрепленного на её свободном конце — включением ходового винта 226.

Ходовые винты для перемещения нижнего суппорта и верхнего имеют раздвижной масштаб по 0,05 мм, что делает возможным точное определение диаметра обточенного предмета.

В суппортной плите 100 применены войлочные прокладки, для равномерной смазки направляющих станины во время движения суппорта. Зазоры в направляющих удаляются путём регулировки клинов 124 и 125.

Четырёхрезцовый резцедержатель. Стальной четырехрезцовый резцедержатель 129 в форме четырехугольной башенки вращательно осажденной на шкворне 131 укреплённым неподвижно в верхним суппорте 103, Соответственное неподвижное уставление и её жесткость во время работы обеспечивает укрепленная в верхнем суппорте защелка 145, При установке и закреплению резцедержатель попадает в один из четырех вырезов, исполненых в его основании на каждых 90°, на защелку. Зажим резцедержателя к суппорту получаем путём сильного вращения рукояткой 130 до отказа. Рукоятка 130 осаждена на резьбе шкворня 131. Для определения положения и прикрепления резцедержателя к следующей операции освобождаем его, путем частичного откручивания рукоятки 130 со шкворня 131, Освобожденный резцедержатель отталкивается от верхнего суппорта пружиной 130 и сходит с защелки 145, разрешая повернуть его в новое положение. Резцы прикреплены болтами с квадратными головками.

Фартук. Перемещение фартука получаем от ходового винта 226 с трапециоидальной нарезкой 6 винтов I» через разьёмную гайку 504, которая осаждена на ходовом винте и прикреплена к винте фартука.

Включение и выключение подачи завершается ручным рычагом 501 замыкающим или отмыкающим разъёмную гайку 504, Ручное перемещение суппорта на станине совершается после открытия разъёмной гайки маховичком для ручной подачи 502 и зубчатым колесам взаимодействующим с ходовым винтом, который одновременно исполняют роль зубчатки. Для предохранения винта от протирания во время ручного перемещения суппорта, приводится винт в неподвижное состояние при помощи рычага 161 и муфтой 162/черт.05/. Во время механической работы суппорта маховичок 502, для подачи вручную можно выключить передвигая по направлению оси.

Электрооборудование. Параметры электрических цепей станка 1Д95

• Питающая сеть: напряжение — 380 В, ток — трехфазный, частота — 50 Гц
• Цепь местного освещения: напряжение — 36 В, ток — переменный

На станке установлены четыре трехфазных короткозамкнутых асинхронных электродвигателя:

Первоначальный пуск токарно-винторезного станка 1Д95

При первоначальном пуске станка необходимо путем внешнего осмотра проверить надежность заземления и качество монтажа электрооборудования. После осмотра на клеммных наборах в шкафу управления отключить провода питания всех электродвигателей. При помощи вводного автомата (BB) станок подключить к цеховой сети. Проверить действие блокирующих устройств (кожyxa сменных шестерен и кожуха ограждения патрона). При помощи кнопок и рукояток управления проверить четкость срабатывания магнитных пускателей. После этого провода питания электродвигателей подключить на свои места. Проверить правильность вращения электродвигателей. При правильном подключении станка к питающей сети и при включении насоса охлаждения охлаждающая жидкость вытекает из сопла системы охлаждения. Убедившись в правильности вращения электродвигателей, можно приступить к опробованию станка в работе.

Описание работы токарно-винторезного станка 1Д95

Схема электрическая принципиальная показана на рис — 21. В таблице 6 указан перечень к схеме. При включенных автоматах ВВ и В1 на станке можно производить токарные операции, сверлильные работы и заточку режущего инструмента. Запуск электродвигателя насоса охлаждения осуществляется пускателем РЗ путем нажатия на кнопку КнП1, расположенную на пульте управления. Управление шпинделем токарного станка осуществляется от двух независимых рукояток. Каждая из рукояток имеет самовозврат в нулевое положение (позиция 0) с помощью пружин. Благодаря этому, каждая из позиций рукоятки (I, II, III, IV) работает как кнопка (толчковая). Таким образом может быть осуществлен пуск, реверс электродвигателя в любую сторону с помощью поворота рукояток в одно из крайних положений (левое — позиция I диаграммы, правое — позиция II). При этом, соответственно, замыкаются нормально разомкнутые контакты микропереключателей 1П или 2П. Замкнувшийся контакт включает соответствующий пускатель (Р1 или Р2). Включившийся пускатель (PI или Р2) переходит в самопитание и запускает электродвигатель главного привода в ту или другую сторону. Электродвигатель приводит во вращение шпиндель по или против часовой стрелки. Из нулевого положения рукоятки могут бытъ выведены также в положение «от себя» (полностью или частично). При частичном, толчковом нажиме на рукоятки в положение «от себя» (позиция III диаграммы) размыкаются нормально замкнутые контакты конечных выключателей:

• для правой рукоятки 1П (7-8)
• для левой рукоятки 2П (8-12)

Пускатель PI или Р2 теряет самопитание, отключается, электродвигатель со шпинделем останавливается. При необходимости быстрого торможения шпинделя рукоятки выводятся в положение «от себя» полностью до остановки шпинделя, что соответствует позиции IV на диаграммах. При этом замыкается нормально разомкнутые контакты 7-9 конечных выключателей ВПт3 и ВПт4. Включившийся пускатель Рт приводит электродвигатель в режим динамического торможения. После окончания торможения шпинделя рукоятки не следует держать в позиции ГУ во избежание чрезмерного нагрева электродвигателя. Торможение шпинделя осуществляется также при полном НАЖИМЕ на аварийную кнопку «Все стоп» (КнАв) благодаря замыканию нормально разомкнутым контактам 6-9. Взаимные блокировки, исключающие возможностъ одновременного включения пускателей PI, Р2 и Рт, осуществляются в схеме нормально замкнутыми контактами пускателей 9-10; 10-11; 18-20; 22-43. Запуск, реверс и остановка электродвигателя сверлильного агрегата осуществляется при помощи пускателей Р6 и Р7 путем нажатия на кнопки КнП3 (33-34), КнП4 (34-36) и КнС3 (31-32). Запуск и остановка электродвигателя заточного приспособления осуществляется пускателей Р5 путем наяатия не кнопки КнП2 (28-29) и КнС2(7-28). Остановку электродвигателей сверлильного агрегата и заточного приспособления можно осуществить путем нажатия на аварийную кнопку (КнАв). Нулевая защита осуществляется катушками магнитных пускателей. Защита от токов короткого замыкания осуществляется при помощи автоматических выключателей ВВ и В1. Защита от перегрузки электродвигателей осуществляется:

• главного привода — реле РТп1
• насоса охлаждения — реле РТп2
• заточного приспособления — реле РТп3
• сверлильного агрегата — реле РТп4

Включение электродвигателя шлифовального приспособления М4 осуществляется пакетным выключателем В2.
