Как закалить топор в домашних условиях: видео и советы мастерам

Способы закаливания

Для прокаливания простейших клинков из конструкционной стали можно использовать обычный костер. Поднять температуру выше требуемых 900 °С при обработке высокоуглеродистых сплавов на открытом огне невозможно. Для этой цели потребуется специальная муфельная печь (камера), изготовить ее можно своими руками.

В камере

При желании заняться самостоятельным изготовлением ножей, лучше использовать для этих целей печь из огнеупорной глины с обмоткой из нихрома. Термообработка будет проходить в идеальных условиях, при достаточно высокой температуре по заданному графику. Размер такой конструкции – 200х100х77 мм.

Вначале делается заготовка из картона, который покрывается парафином. Далее используется глина – ее наносят на бумагу слоем достаточной толщины таким образом, чтобы не осталось щелей. Особенно тщательно промазывают стыки. Дверку изготавливают отдельно.

Глина наберет необходимую прочность после тщательной просушки и дальнейшего прокаливания в духовом шкафу при 90-110 °С. Окончательный обжиг производится в печи на открытом огне при 900 °С. Остужать конструкцию следует медленно, поэтому раньше времени ее открывать не следует. После полного остывания глиняной камеры к ней крепят дверцы: делают это так, чтобы они распахивались горизонтально.

Хорошо просохшую заготовку обматывают проволокой из нихрома, которая будет служить нагревательным элементом. Ее понадобится около 18 метров. Витки должны идти плотно. Во избежание межвиткового замыкания проволоку следует предварительно обмазать влажной глиной. Нельзя забывать о проделывании в печи 2 отверстий. Одно необходимо для вставки термопары, измерительного прибора, с помощью которого можно будет контролировать процесс нагрева. Второе отверстие понадобится для контроля за процессом.

Схема: 1 — нихромовая проволока; 2 — внутренняя часть камеры; 3 — наружная часть камеры; 4 — задняя стенка с выводами спирали

Делаем глиняный кожух

Готовый вариант камеры

На открытом огне

Закалить лезвие клинка, изготовленного из металла марок 45 и 50, можно на обычном костре или с помощью газовой горелки. Для проведения работ понадобятся топливо для костра (угли), а также пара больших емкостей. В одной будет находиться машинное масло, во второй – вода. Для удержания горячего лезвия используют кузнечные клещи.

Режимы цементации

Газовая цементация – основной процесс при массовом производстве, а цементацию в твердом карбюризаторе используют в мелкосерийном производстве. Глубина цементации в зависимости от назначения изделия и состава стали обычно находится в пределах 0,5–2,00 мм. Цементацию проводят при 910–950 ºС или для ускорения процесса при 1000–1050 ºС. С повышением температуры уменьшается время достижения заданной глубины цементации. Так, при газовой цементации науглероженный слой толщиной 1,0–1,3 мм получают при 920 ºС за 15 ч., а при 1000 ºС – за 8 ч. Чтобы предотвратить сильный рост аустенитного зерна, высокотемпературной цементации подвергают наследственно мелкозернистые стали (НМЗС). Также перегрев после цементации можно исправить последующей полной перекристаллизацией сплава при закалке с повторного нагрева. Концентрация углерода в поверхностном слое изделия обычно составляет 0,8–1,5 %.

Цементация является промежуточной операцией, цель которой – обогащение поверхностного слоя углеродом. Требуемое упрочнение поверхностного слоя изделия достигается закалкой после цементации. Закалка должна не только упрочнить поверхностный слой, но и исправить структуру перегрева, возникающую из-за многочасовой выдержки стали при высокой температуре цементации. После цементации ответственные изделия подвергают двойной закалке (закалке с повторного нагрева) Это делается для снижения коробления металла, а также, чтобы нагрев под повторную закалку исправил все несплошности микроструктуры металла, полученные при цементации — например крупное зерно от перегрева.

Повторную закалку проводят с нагревом до 850–900 °С (выше точки А3), чтобы произошла полная перекристаллизация стали. В углеродистой стали, из-за малой глубины прокаливаемости, сердцевина изделия после закалки состоит из феррита и перлита. Вместо первой закалки к углеродистой стали можно применять нормализацию. В прокаливающейся насквозь легированной стали сердцевина изделия состоит из низкоуглеродистого мартенсита. Такая структура обеспечивает повышенную прочность и достаточную вязкость сердцевины.При газовой цементации достаточно часто применяют одну закалку с цементационного нагрева после подстуживания изделия до 840–870 °С, но чаще температура подстуживания зависит от конкретной марки стали. Такая схема снижает общее время процесса цементации, но не исправляет дефекты структуры, полученные при высокотемпературной цементации.Заключительной операцией термической обработки цементованных изделий во всех случаях является низкий отпуск при 160–180 ºС и переводящий мартенсит закалки в поверхностном слое в отпущенный мартенсит, снимающий напряжения.

Преимущества газовой цементации перед цементацией в твердом карбюризаторе

Процесс газовой цементации обладает рядом преимуществ по сравнению с цементацией в твердом карбюризаторе:

— повышается производительность процесса по сравнению с цементацией в твердом карбюризаторе, так как не нужно затрачивать время на упаковку и прогрев ящиков;

— сокращается потребная производственная площадь и количество рабочей силы;

— сокращается потребность в жаростойком материале;

— появляется возможность регулирования процесса для получения цементованного слоя заданной глубины и насыщенности;

— уменьшается деформация деталей вследствие более равномерного нагрева до рабочей температуры;

— улучшаются санитарно-гигиенические условия труда;

— появляется возможность закалки деталей непосредственно после цементации;

— позволяет полностью механизировать и автоматизировать процесс.

Недостатки процесса газовой цементации:

— необходимость в более сложном и дорогом оборудовании;

— потребность в более квалифицированной рабочей силе;

— сложность эксплуатации оборудования вследствие необходимости обеспечения герметичности печи, равномерной циркуляции газов и др.;

— сложные требования по технике безопасности.

ГОСТ 18578 – 89 Топоры строительные

Следующий момент, который мы должны знать для проведения эффективной термообработки, это марка стали, из которой изготовлен топор. Все строительные топоры, которые изготавливались в Советском Союзе и изготавливаются сейчас на постсоветском пространстве, должны соответствовать ГОСТу 18578 – 89 Топоры строительные. Этот ГОСТ оговаривает марки сталей для изготовления топоров. Каждая из этих сталей имеет свои температурные режимы термообработки. И свои закалочные среды.

Узнать об этом можно в марочниках сталей или в справочниках термиста, которые есть в свободном доступе в библиотеке. Однако, хочу подчеркнуть тот факт, что основным материалом для изготовления топоров являются стали У7 и У7А. Топор, который я выбрал для экспериментов, имеет клеймо.

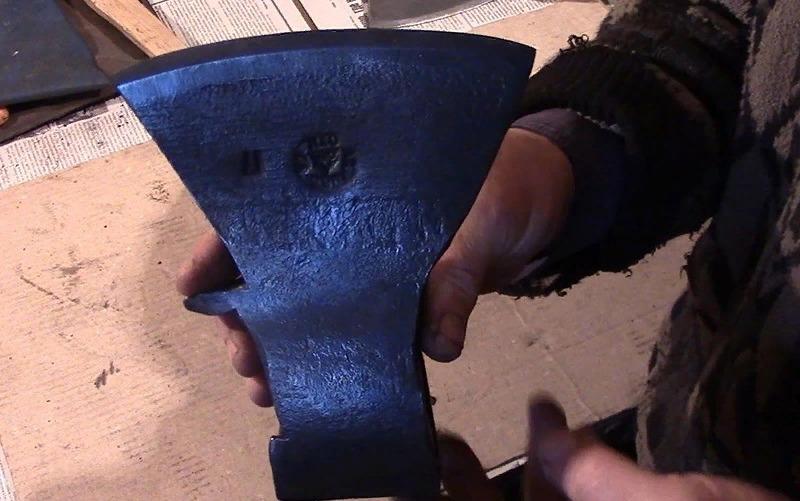

Сверху год выпуска — 1963. Слева – размер по ГОСТу А2. Справа – сталь. Из которой изготовлен топор. Это инструментальная, углеродистая сталь У7. Режимы термообработки для стали У7 следующие:

Перед термообработкой надо затупить режущую кромку топора, чтобы его толщина стала примерно один миллиметр.

Важные качества стали

Твердость: способность стали противостоять короблению и деформации после использования. Прокаливаемость: мера способности стали закаливаться в процессе термообработки. Сила: насколько хорошо лезвие выдерживает нагрузку и силу. Пластичность: мера гибкости стали. Прочность: способность стали поглощать удары. Начальная резкость: насколько острое лезвие поступает прямо с завода. Удержание края: насколько хорошо лезвие сохраняет край без переточки. Устойчивость к износу: способность стали бороться с коррозией. Износостойкость: насколько хорошо топор выдерживает основной износ с течением времени.

Важно помнить, что, если топор используется по основному назначению, он должен работать безупречно. При этом, когда инструментом злоупотребляют или используют ненадлежащим образом, маловероятно, что вы увидите положительные результаты независимо от качества стали

Убедитесь, что вы точно знаете, для чего собираетесь использовать свой топор.

И последнее, но, пожалуй, первое по важности: советы по безопасности

— никогда не используйте топор, если голова ненадежно прикреплена к рукоятке или если рукоять треснула

Не ударяйте молотком по торцу топора — следите за тем, чтобы лезвие топора было заточенным и не ржавым — обратите внимание на материал возле рукоятки топора: если есть вероятность, что из-за влажности может произойти соскальзывание — оберните часть ручки изолентой, а лучше всего работайте в перчатках

Сборка самодельного ножа

Выполнив все указанные выше операции и доведя сталь ножа до необходимой твердости, переходим к сборке. Подгоняем форму накладок к хвостовику ножа и вырезаем дополнительно две вставки из кожи.

Затем смазываем детали клеем, устанавливаем на клею латунные вставки и оставляем сушиться на несколько часов.

Крайнюю вставку лучше изготовить не из стержня, а из трубочки требуемого диаметра. Это поможет крепить готовое изделие при эксплуатации на кожаный ремешок, что предохранит его потерю в походах, на рыбалке или охоте.

После высыхания клея тщательно обработайте рукоятку и лезвие наждачной бумагой. Для защиты клинка от коррозии его достаточно хорошо отполировать после окончательной заточки и доводки.

Основные этапы

Процедура состоит из трех основных этапов, которые выполняются последовательно без перерыва:

Отжиг.
Закалка.
Отпуск.

Рассмотрим их по порядку.

Отжиг

Процесс отжига необходим для изменения структуры металла, очистки структурной памяти стали и снятие напряжений, полученных во время отливки или предыдущей обработки.

Рисунок 2 – Режимы теплообработки стали У7, У7А

Процедура состоит в выполнении двух действий:

Нагрев до температуры 740-760°.
Плавное охлаждение до 550° со скоростью 30-50° в час.

Учитывая разницу температур, можно заключить, что процесс охлаждения займет от 4 до 7 часов.

Основную сложность представляет контроль температуры.

Сталь, нагретая до 768°, имеет красно-бордовый цвет с неярким свечением.

Без опыта сложно понять, достиг металл нужной температуры или нет. На помощь придет обычный магнит. При температуре 768° он перестает притягиваться к поверхности стали, что позволяет с достаточной точностью определить температуру. После достижения нужной степени нагрева печь отключают, а топор оставляют в ней для постепенного охлаждения. Обычно процесс длится несколько дольше расчетного значения — около 10 часов.

Закалка

Для закалки металл надо снова нагреть до температуры 800-830°. Предварительно поверхность очищают от окалины, для чего надо использовать жесткий проволочный круг. Нагрев производят, пока металл не приобретет ярко-красный оттенок.

После нагрева металл надо охладить. Используют воду с температурой 30° и масло. В воду погружают рабочую часть топора (на 3-4 см), активно двигая для исключения образования парового слоя. Длительность погружения в воду — 3-4 секунды, после чего весь топор опускают в масло. При этом надо следить, чтобы оно не загорелось.

Отпуск

Отпуск — это заключительная часть всего процесса, предназначенная для снятия напряжений металла и уменьшения его хрупкости. Перед началом отпуска необходимо вновь почистить поверхность топора проволочным кругом, поскольку понадобится осуществлять визуальный контроль поверхности. Она должна приобрести синий цвет побежалости, соответствующий правильной степени нагрева.

Процедуру производят в обычной духовке, нагретой до 300°. Топор помещают в духовку и выдерживают 1 час, после чего извлекают и остужают естественным способом на открытом воздухе. Критерием качества закалки может стать пробная обработка напильником.

Как выполнить закалку?

Когда есть горн, то закалку можно выполнить довольно просто:

Сначала разводят огонь. Для розжига используют древесину небольшого формата (щепки, мелкие ветки, стружку от деревообработки и бумагу). Готовят емкости, в которых будут производить закалку. Минеральное масло (отработка от двигателей внутреннего сгорания) является лучшим охлаждением для деталей. Ёмкость должна позволять загрузить деталь полностью. Синтетические и полусинтетические масла использовать можно, но следует иметь в виду, что некоторые могут закипать. Скорость охлаждения будет снижаться

Поэтому использование подобного масла применяют с осторожностью. Емкость для воды нужна, чтобы промывать детали после закалки

Потребуется уголь. Используют бурые и черные угли

На практике часто применяют древесный уголь, полученный после обработки березы. Чтобы брать заготовку и перемещать ее внутри кузни, понадобятся клещи. У опытных кузнецов имеются несколько типов клещей. После получения стабильного огня на колосниках можно подсыпать уголь. Сначала он разгорается медленно. При включении подачи воздуха начинается интенсивный разогрев. Угольки меняют окраску на белый цвет. Пора закладывать деталь, которую хотят закалить. Ее кладут в огонь. Наблюдают за разогревом. Нужен магнит. Он покажет, наступил нужный нагрев или нет. Аустенит не магнитится. При возникновении свечения темно-вишневого цвета можно рассчитывать на нагрев до близких значений температуры. Вынимают заготовку и пробуют, намагничивается она или нет. Если нет, то температура достигнута. Нужен прогрев не менее 15…20 минут. Теплопроводность разогретого металла низкая, поэтому внутри массивных предметов может возникнуть не полный прогрев. В этом случае при закалке наблюдают изгибы. Вынув деталь из огня, ее опускают в масло в несколько этапов. Опускают и поднимают ритмичными движениями. Так добиваются высокой скорости охлаждения. Поднимая и опуская, перемешивают охлаждающую жидкость в процессе закалки. Может возникнуть пламя. Оно быстро погаснет. Остается промыть деталь. Проверить произошло закаливание или нет можно напильником. Если напильник «не берет», значит, произошло закаливание.

Испытывают качество закаливания на стекле. Если удается оставить след на стекле закаленной деталью, то получена твердость HRC более 55 единиц.

Видео: как закалить металл своими руками?

Способы закаливания

Способов закаливания существует, по сути, 2 типа. На открытом огне и в печи. Но, к сожалению, в обычном костре поднять температуру выше 900 градусов, не получится. Тогда приходит на помощь печь.

Ее можно изготовить самостоятельно. Это довольно непростой процесс, но изготовив ее единожды, она прослужит вам достаточно долго. Тем более если вы начинающий мастер, она вам просто необходима.

В камере

Далее мы поговорим, как сделать самостоятельно муфельную печь для правильной термообработки заготовок, а сейчас просто и коротко опишем процесс закалки в ней, сталь клинка будет использована 50Х14МФ:

Прогреваем печь до нужной температуры, в данном случае 1070 градусов, и погружаем клинки в печь.
Загрузив клинок в печь, разогреваем печь опять до 1070 градусов, и при данной температуре начинается отсчет времени. Принцип прост: 1 минута 40 секунд, на каждый миллиметр толщины клинка.
По прошествии нужного времени, клинок вытаскивают и охлаждают на воздухе, в течение 15 минут под небольшим прессом.
Затем производится отпуск металла в духовке при 200 градусах.

Закалка ножа в камере выполненной в домашних условиях.

При данном процессе сталь получает твердость в 56 HRC.

Но учтите, что в данном случае закалка происходила без погружения в жидкости. Для каждой стали свои условия закалки. И результат, которого вы хотите добиться, будет целиком и полностью зависеть от самого процесса.

На открытом огне

Способ, можно сказать, опробованный нашими предками и ему уже много лет. Чтобы правильно закалить сталь, без каких-либо точных измерительных приборов, так сказать «на глазок», нужна внимательность, и наберитесь терпения. Единственным способом проверки может являться магнит. Когда металл достигает определенного для него точки накала, так называемой точки Кюри, он перестает взаимодействовать с магнитом.

И еще один признак, это цвет самой заготовки, она должна стать темно-красной. Но также в процессе нужно следить, чтобы не появлялось синих или черных пятен, это говорит о перегреве. Заготовку стоит класть в угли, когда цвет пламени от них будет малиновый.

Что потребуется:

минеральное масло в емкости (можно отработку);
ведро с водой;
хорошо подготовленные угли;
длинные металлургические клещи.

Закалка ножа на открытом огне.

После того как деталь приобрела нужный оттенок и не магнитится, нужно аккуратно взять ее клещами и опустить в масло на 3-и секунды, и так нужно поступить несколько раз. С каждым разом удерживая заготовку в масле немного дольше. И в конечном этапе погружаем ее в воду.

Понятно, что изготавливая такую камеру, к процессу лучше подойти серьезно, так как делать вы ее будете не на один день или раз. Попробуем кратко описать процесс изготовления такой камеры, также называют ее – муфельная печь.

Главное, правильно изготовить «тело» такой камеры, здесь прибегают к простому процессу. Будущая горловина изготавливается из любого бумажного твердого материала (типа картон), обмазывается огнеупорной глиной толстым слоем. Не забываем сделать тонкую прослойку парафина, между формообразующим бумажным материалом и глиной.
Вторым этапом, минимум сутки высушивается будущая камера, а затем помещается в духовой шкаф и прокаливается на невысокой температуре около 90-110 градусов по Цельсию. После этого этапа бумажную составляющую уже можно извлекать.
Окончательный обжиг конструкции происходит на открытом огне при температуре около 900 градусов, затем производится остужение при естественных условиях. Нужно дождаться полного охлаждения камеры.
После того как заготовка будет остужена, она приобретает свойства камня, становится очень жесткой как кирпич. К ней приделывают дверцы, открывающиеся по горизонтали.
Заключительным этапом можно назвать обматывание будущей печи проволокой из нихрома, диаметром сечения около 0,75 мм. На всю конструкцию потребуется около 18 метров. Для исключения короткого замыкания при обмотке обмазывать сразу лучше сырой глиной. В корпусе проделываем два отверстия, одно для термопары (измерять температуру), а второе для визуального контроля.

Изготовленная своими руками камера для закалки ножа.

На этом, можно сказать, что печь для каления металла готова. Как видите, нет ничего сложного в изготовлении муфельной печи для дома.

Какие бывают дефекты при закалке металла

При несоблюдении режимов закалки могут появляться следующие дефекты:

трещины или коробление. Причина — внутреннее напряжение. Если коробление поддаётся рихтовке и выпрямлению, то трещины исправить никак нельзя. Это — окончательный брак;
пережог, который представляет из себя окислы по границам зёрен, возникающие из-за проникновения внутрь металлических изделий кислорода. Пережог возможен при нагреве металла до температуры, близкой к температуре плавления. Такой металл не подлежит исправлению;
перегрев. При нагреве металла свыше температуры каления происходит его перегрев, в результате которого образуется крупная структура. Такой металл обладает повышенной хрупкостью. Исправляется при помощи отжига и новой закалки;
низкая твёрдость. Недостаточная твёрдость получается при низкой температуре нагревания, недостаточной выдержке при необходимой температуре и маленькой скорости охлаждения. Данный дефект легко исправить при помощи отжига и ещё одной закалки;
окисление и обезуглероживание, которое происходит при воздействии металла с воздухом и печными газами. Окисленный слой, окалина, наносит непоправимый вред производству, ибо такой дефект исправить нельзя. Чтобы избежать проблемы, необходимо использовать печи с защитной атмосферой.

Отжиг

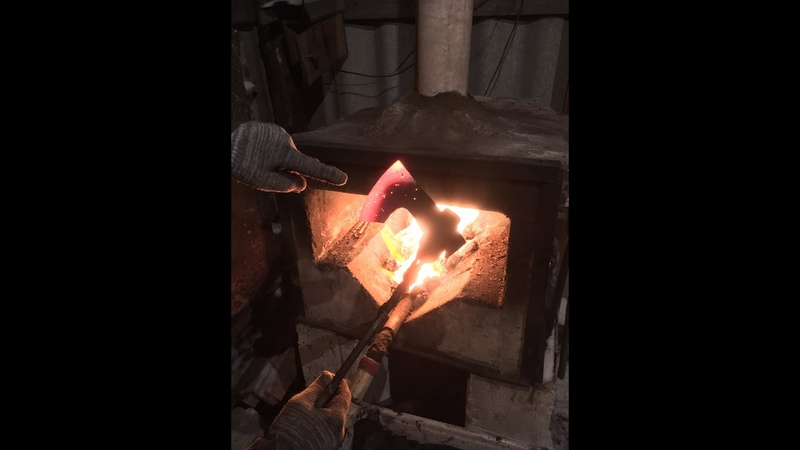

Итак, приступаем к термообработке. Первая операция называется отжиг. Перед закалкой топора или любого другого инструмента необходимо выполнить отжиг. Отжиг — это своеобразное обнуление структурной памяти металла. Заключается он в нагревании всего инструмента до температуры 740-760 градусов и постепенном охлаждении до 550 градусов. Со скоростью примерно 30-50 градусов в час. Отжиг лучше всего проводить в кирпичной печи. Самый важный вопрос, как определить температуру металла. Профессионал легко определит температуру по цвету. Ну, а новичку на помощь придет обычный магнит.

Дело в том, что сталь, так же как и железо, перестает магнититься при температуре 768 градусов. По мере нагрева магнитом проверяем магнитится ли сталь. Когда магнит перестанет приставать к стали, это значит, что температура нашего топора превысила 768 градусов и больше нагревать его не нужно. Запоминаем цвет свечения для температуры 768 градусов. Он называется красно-бордовый. Это знание нам понадобится при закалке, которая производится при температуре 800-830 градусов, что соответствует переходу от темновато красного к красному цвету. На экране вы видите таблицу цветов каления и побежалости для углеродистой стали.

Хочу обратить ваше внимание на то, что камера искажает реальный цвет, делая его светлее. Итак, требуемая для отжига температура достигнута

Угли сдвигаем подальше от топора, печь закрываем, задвигаем главную задвижку и оставляем часов на 10. Пусть топор остывает вместе с печью. В процессе отжига улучшается микроструктура металла, снимается внутреннее напряжение и уменьшается твердость. После остывания отожженная сталь становится мягкой и легко берется напильником.

Совет 2: типы рукояток топора

При покупке отдайте предпочтение топору с деревянной рукоятью. Ручки из пластика или винила подвержены короблению или поломке, а металлические ручки топоров часто бывают полыми и могут изгибаться в тяжелых условиях эксплуатации. Большинство экспертов рекомендуют ручку из твердой древесины, обычно из гикори или чего-то подобного

Выбирая ручку, обратите внимание на текстуру древесины. Более прочные рукоятки будут иметь деревянную текстуру, идущую параллельно головке топора. Деревянные волокна, идущие поперек лезвия, с большей вероятностью сломаются при интенсивном использовании

Деревянные волокна, идущие поперек лезвия, с большей вероятностью сломаются при интенсивном использовании.

Самоотпуск

Самоотпуск — это процесс, объединяющий операции закалки и отпуска в единую процедуру.

Суть его заключается в резком охлаждении рабочей части инструмента без дополнительного охлаждения всего топора целиком.

Рисунок 3 – Как меняется цвет стали при нагреве топора

Возникает ситуация, когда охлажденная часть нагревается до необходимой температуры за счет тепловой энергии от остальной, не подвергавшейся охлаждению, части.

Процесс контролируют по цвету побежалости.

Когда инструмент приобретает нужный цвет, его окончательно охлаждают в воде или в масле.

Самоотпуск — довольно сложная процедура, результат которой зависит от опыта и навыков мастера. Экономию времени она дает значительную, но неподготовленному человеку лучше выполнить весь процесс целиком, чтобы не пришлось выполнять всю операцию закалки повторно.

Длительность выдержки топора в печи, время, необходимое для обратного нагрева и остальные нюансы процесса зависят от массы факторов, вплоть до размеров и формы топора , поэтому получить ожидаемый результат с первого раза вряд ли удастся. Для первого раза рекомендуется привлечь к работе опытного термиста и получить от него массу полезной информации.

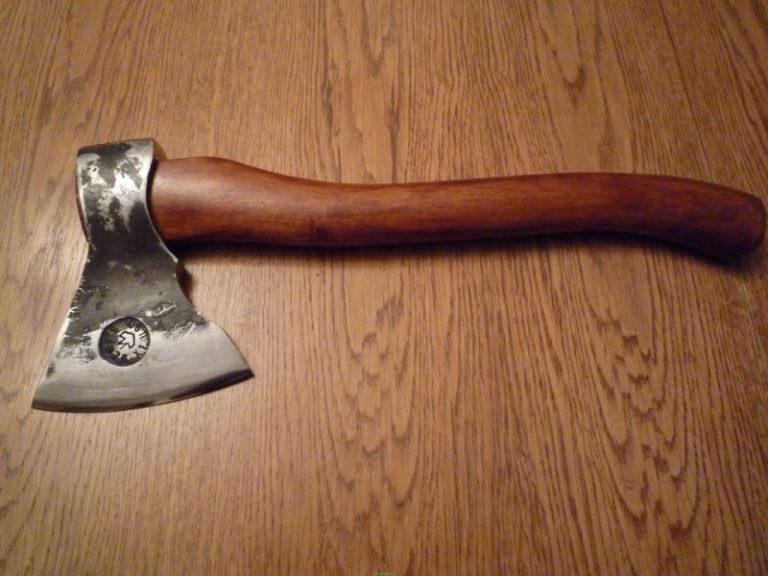

Разновидности топоров

Топор – инструмент, который появился на заре цивилизации, но им по сей день пользуются люди. Со временем появились разные виды этих инструментов. Они пригодятся в быту, на охоте, в походах и пр. Такие инструменты продаются в магазинах, но вы можете изготовить их сами. Из наших простых инструкций можно узнать, как сделать топор. Для этого вам понадобятся надежные и прочные материалы, точное следование инструкции.

Сначала разберемся, какие есть виды топоров:

Туристический. Размеры и вес инструмента небольшие: 350 мм/0,5 кг. Он подходит для простой работы.
Бытовой и для общепита. Этим инструментом пользуются дома, на даче или в кафе и ресторанах для разделывания мяса и рубки костей. Топор с широким стальным лезвием прослужит долго.
Для дров. Лезвие топора сделано из закаленной стали (заточка 40-60о), топорище – из дерева. Инструментом просто и удобно пользоваться.
Таежный. У этого приспособления форма и размеры отличаются от параметров обычного топора. Оно в походе и других суровых условиях.
Плотницкий. У этого топора острое лезвие и удобная рукоятка. Им не пользуются для рубки дров.
Колун. Такой топорик легко раскалывает полена.
Боевой. Боевые топоры – холодное оружие. Их покупают только в качестве коллекционных вещей с документами.

Совет 2: типы рукояток топора

Выбирая ручку, обратите внимание на текстуру древесины. Более прочные рукоятки будут иметь деревянную текстуру, идущую параллельно головке топора

Деревянные волокна, идущие поперек лезвия, с большей вероятностью сломаются при интенсивном использовании.

Рекристаллизационный отжиг

Методика, позволяющая избавиться от многих нежелательных качеств металла. Рекристаллизационный отжиг стали проводят с целью снять наклеп и другие последствия после некоторых механических операций. Технология применяют для обработки:

листового проката;
проволоки;
прутков;
труб;
штамповки.

Выбор технологии определяется химическим составом. При процедуре материал нагревают до значений, превышающих температуру кристаллизации не менее чем на 100-200° C. Необходимые свойства появляются в разной степени в зависимости от вида обработки. Чаще используют полный отжиг. При этом структурные изменения более существенные. В ряде случаев достаточен неполный отжиг.

Температурные зоны для рекристаллизационного отжига

Как понять, нужна ли закалка

Для начала следует проверить, требуется ли проведение подобной процедуры. Не все производители выпускают изделия высокого качества. Случается, что приобретаемый топор или вообще не подвергался закалке, или она проводилась с нарушением процесса:

в первом случае материал инструмента будет излишне мягким, а это приводит к появлению вмятин и зазубрин, а также к быстрому затуплению при эксплуатации;
нарушение технологии, как правило, заключается в исключении из процесса этапа отпуска после каления — металл отличается хрупкостью и быстро покрывается трещинами.

Проверку соответствия требованиям качества проводят с помощью плоского напильника. Нужно брать с мелкой насечкой. Если он скользит свободно по поверхности, не цепляя её и не оставляя следов, это говорит о высокой твёрдости сплава.

Если по всем признакам инструменту нужно провести закалку, следует определить, какая сталь пошла на его изготовление. Это нужно для правильной обработки.

Закалка стали на открытом огне

Закалить металл возможно и в домашних условиях. Для легкого и полезного процесса закаливания надо развести костер и приготовить две большие тары. В огне должно быть много раскаленных углей.

В одну емкость наливается дизельное или моторное масло, в другую – чистая вода, лучше из колодца. Следует предварительно подготовить инструмент, которым надо будет держать раскаленное до пределов изделие.

Желательно найти кузнечные клещи, но если их нет среди инструментов, можно вооружиться чем-нибудь другим, похожим на клещи.

Когда предварительные работы сделаны, металлические сверла или другие предметы кладут в самый центр пламени, то есть на горячие угли.

Угольки насыщенного белого цвета раскаленнее остальных

За процессом закалки важно смотреть – пламя должно быть малиновым, а не белым. Если огонь будет окрашен в последний цвет, то есть угроза перегрева и даже сгорания металла

Необходимо, чтобы цвет распределялся по всей площади костра равномерным образом. На кромке изделия, которое подвергается закалке, не должны появляться черные пятна.

А если металл местами синеет, то это свидетельствует о том, что материал чересчур размягчился и стал излишне пластичен. Этого ни при каких обстоятельствах допускать нельзя.

ВАЖНО ЗНАТЬ: Технология хромирования деталей и дисков

Поэтому процесс требует повышенной внимательности, ведь можно перестараться и раскалить лезвие топора добела.

Когда металлическое оборудование прокалится в огне, его пора убирать из очага высокой температуры.

Раскаленный предмет нужно опускать в тару с маслом много раз с частотой в 3 секунды, пошагово увеличивая этот промежуток времени.

Медлить с этими действиями нельзя, нужно проделать операции по закалке металлической кромки скоро и резко.

Далее предмет погружают в ведро, куда налита вода, которую придется чуть-чуть взбалтывать.

На этом этапе не забывайте об осторожности, так масляные капельки на ноже или топоре могут вспыхнуть, очутившись в воде. Как правильно и неправильно погружать разные детали, в том числе сверла и дисковые фрезы воду, отражает таблица:

Как правильно и неправильно погружать разные детали, в том числе сверла и дисковые фрезы воду, отражает таблица:

Очень часто возникает необходимость закалить сверла. Тонкие длинные элементы не рекомендуется опускать в воду плашмя, иначе нижний слой металла, охлаждаемый первым, сожмется.

Видео:

Сверла следует опускать в жидкость более толстым концом.

Если соблюдать все правила и предосторожности, то закалка своими руками не покажется сложной и опасной процедурой. Она принесет должный гарантированный эффект

Но порой в домашних условиях приходится закалять стальное оборудование или расплавлять цветной металл. Для таких операций необходима крайне высокая температура, 700-900 градусов.

А разогреть металлические предметы до такого показателя способна только муфельная печь или электропечь. Муфельную печь можно сделать самому. Электропечь в домашних условиях сделать вряд ли получится.
