Как проводится проверка
Квалифицированные сотрудники производят обследование баллона с помощью специального оборудования, проводят опрессовку, выполняют гидравлические испытания, демонтаж и обратную установку запорной арматуры. Производят проверку герметичности стыков, другие необходимые действия того, чтобы переосвидетельствовать газовую ёмкость согласно требованиям.
Время проведения мероприятий составляет не более трёх с половиной часов, включая подготовительный и заключительный этапы проверки.
Гидравлическое испытание проводят в камере или внутри специального ограждения. Баллон заполняют жидкостью и подвергают нагрузке в 25 атмосфер на 2 минуты. Давление снижают до рабочего состояния и производят осмотр корпуса. Если он деформировался, ёмкость признаётся негодной либо делают предписание о возможности ремонта. После окончания испытаний баллон высушивают горячим воздухом.
Тестирование с помощью воздуха под давлением в 16 атмосфер производят с целью выявления утечек в резервуаре или запорной арматуре. Баллон, заполненный сжатым воздухом, держат 2 минуты под водой. Если появятся воздушные пузырьки, значит, герметичность нарушена. Вышедшая из строя запорная арматура подлежит замене. После этого испытание вновь повторяют.
Процедура сверки массы и вместительности показывает, насколько коррозийные процессы повлияли на толщину стенок корпуса резервуара. Массу и внутренний объем изделия сравнивают с первоначальными данными паспорта. Сначала взвешивается пустой баллон, затем с водой. Разность показателей и будет составлять основу дальнейшего расчета.
После того, как поставлено клеймо с указанием результата испытаний и даты следующей проверки, корпус окрашивается, на него наносится надпись «Огнеопасно».
Меры предосторожности при замене
Замена вентиля на газовом баллоне должна проводиться с соблюдением определенных мер безопасности, среди них такие, как:
Замена вентиля газового баллона
- Удалить из сосуда остатки газа. Газ допустимо стравливать только на открытом пространстве. Исключение можно сделать только для азота, кислорода и ряда других.
- Рабочее место, на котором будут выполнять работы должно хорошо проветриваться.
- Маховик надо откручивать плавно и с небольшой скоростью.
- Замену вентиля можно выполнять только после уравнивания давления снаружи и в баллоне.
При установке вентиля на штатное место в баллоне необходимо использовать фум-ленту и другие типы герметиков, которые обеспечивают надежность соединения. Надо отметить, что уплотнители любого типа могут создавать определенные сложность при извлечении вентиля. Для облегчения этой задачи допустимо использовать строительный фен.
Выполнять нагрев арматуры, устанавливаемой на баллон допустимо только после стравливания содержимого емкости.
Сроки службы, установленные изготовителями
О том, что устанавливать срок эксплуатации газовых баллонов должен именно изготовитель, сказано и в п. 485 Приказа Ростехнадзора №116. Здесь же рекомендовано устанавливать срок годности 20 лет, если какие-либо сведения в сопроводительной документации отсутствуют.
- Металлокомпозитные МКБ и БМК. Производитель определил срок годности металлокомпозитных МКБ и БМК в период, равный 10-ти годам.
- Челябинский трубопрокатный завод. Этот изготовитель работает с продукцией по ГОСТ 949-73. Есть разница в оборудовании, произведенном до 22.12.2014г., и после. Дело в том, что на баллонах, изготовленных до этой даты, маркировка относительно срока службы отсутствовала, в соответствии с МТО 14-3Р-001-2002г. Принято при обнаружении газовых емкостей с не указанным периодом действия считать, что их срок годности составляет 40 лет. Срок эксплуатации оборудования, выпущенного после 22.12.2014 г., устанавливается заводом-изготовителем продолжительностью в 20 лет.
- Алюминиевые БД: На такие сосуды ГОСТа нет, а в ТУ срок годности не указан. Зато изготовители утверждают, что длительность эксплуатации алюминиевых сосудов для газов составляет:
- 10 лет, если сосуды изготовлены до ноября 2014 г.;
- 20 лет, при условии выпуска после ноября 2014г.
Разница в продолжительности эксплуатации состоит в новом, более строгом подходе, базируемом на усилении требований норм безопасности.
Правила техники безопасности и эксплуатации автомобилей с ГБО
Перед каждым выездом осуществлять осмотр узлов и агрегатов ГБО, обращая особое внимание на герметичность и надежность крепления соединений трубопроводов, клапанов, газового редуктора, газового баллона и других узлов и агрегатов системы.
В холодное время года, в случае безгаражного хранения автомобиля и при низких температурах воздуха, рекомендуем производить переключение на газ только после полного прогрева двигателя.
В случае обнаружения неисправности ГБО немедленно выключить газовую систему, переключив кнопку-переключатель в режим «бензин», а также закрыть расходный вентиль мультиклапана.
Ремонт ГБО выполнять только в ООО «ЭкоМобиль».
Если автомобиль не эксплуатируется более двух суток, рекомендуется закрывать расходный вентиль на мультиклапане.
Перед въездом в закрытое помещение (подземный паркинг, гараж, бокс и др.) необходимо переключить кнопку-переключатель вида топлива в режим «бензин».
Не допускать засорения фильтрующих элементов, вовремя проходить ТО. Механические примеси могут повредить механизмы ГБО.
В случае аварии или пожара необходимо немедленно выключить зажигание, закрыть расходный вентиль на мультиклапане и принять все необходимые меры по тушению пожара.
Автомобиль должен быть укомплектован огнетушителем емкостью не менее 2 л.
Пропан-бутан в виде жидкости интенсивно испаряется и отнимает тепло окружающей среды. Поэтому, попав на тело человека, сжиженный газ может вызвать сильное обморожение. |
Порядок проведения мероприятия
Во время выполнения освидетельствования стоит тщательно соблюдать действующий порядок. В частности, от исполнителя потребуется выполнить следующие действия:

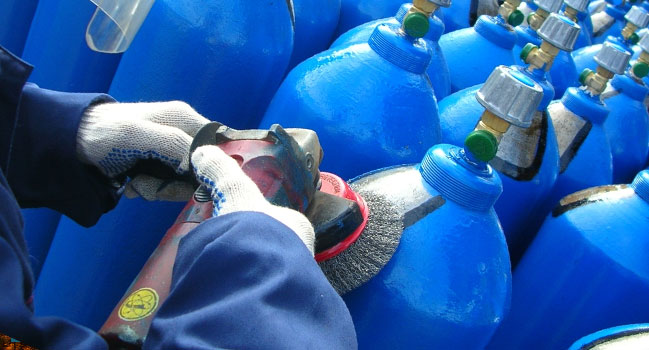

На начальном этапе потребуется осмотреть поверхность баллона на предмет нарушений поверхности, вмятин и иных деформаций.
Выполняется проверка качества выполненной маркировки и окрашивания
Важно, чтобы состояние крана и самого баллона отвечали требованиям госстандарта.
Проводится внутренний осмотр емкости при помощи специального оборудования. Дополнительно могут быть осуществлены гидравлические испытания.
После проведения всех необходимых мероприятий потребуется опрессовка, а затем просушка сосуда от реагентов.
На заключительной стадии выполняется сборка баллона, а затем новая покраска и пескоструйная обработка
После выполнения таких работ на емкость наносится специальная маркировка согласно стандартной документации.
Результаты осмотра вносятся в паспорт и в дальнейшем используются каждый раз при осмотре баллона. Здесь потребуется составить специальный акт.
Без выполнения указанных действий эксплуатировать емкость по назначению не представляется возможным
Важно отметить, что заниматься такими мероприятиями может только определенная организация, получившая специальные разрешения и наделенная полномочиями от надзорного органа. По времени такая процедура может потребовать не меньше 3-5 часов
В частности, на подготовительные работы и основные операции.
Ремонт вентиля газового баллона
Основные неисправности газовых кранов
На самом деле конструкция газового крана не отличается сложностью и особо в нем ломаться нечему. Но и тем не менее в силу ряда причин, он может или начать пропускать газ или полностью выйти из строя. Одна из причин его поломок – это небрежное отношение со стороны персонала. Например, прикладывание излишних усилий при открывании или закрывании. Это может привести или к срыву резьбы или поломке штока.
Кроме этого, попадание в регулятор посторонних частиц может привести к тому, что они не дадут полностью закрыть затвор, а это неизбежно приведет к утечке газа. В любом случае при малейшем подозрении на наличие дефектов в корпусе или механизме газового крана, баллон необходимо изымать с рабочего места или бытового помещения и отправить его на ремонт.
Да, бесспорно, газовый кран, можно снять с баллона и самостоятельно его осмотреть и при необходимости его продуть или отремонтировать, но нельзя забывать о том, что любая работа с газовым баллоном несет в себе потенциальную опасность. Именно поэтому еден строгий запрет на демонтаж газовых кранов самостоятельно в кустарных условиях. Если есть даже небольшая возможность передать ремонт газового крана в мастерскую, то лучше так и сделать.
Читать также: Устройство для приготовления мороженого
Прокурор разъясняет
Разъясняет старший помощник прокурора Тракторозаводского района г.Челябинска Иванова Я.Ю.
Ежегодно в России происходит около трехсот несчастных случаев, вызванных взрывом емкостей с газом. Самыми распространенными причинами взрыва газовых баллонов являются не прохождение освидетельствования баллонов перед их заправкой, заправка на АГЗС, не предназначенных для наполнения бытовых газовых баллонов газом, размещение баллонов газа в жилых помещениях. Также нередки случаи взрывов газовых баллонов, используемых при проведении монтажных работ по установке натяжных потолков, заправка которых осуществляется на АГЗС, не предназначенных для наполнения бытовых газовых баллонов.
Согласно Постановлению Минтруда РФ от 12.05.2003 № 27 «Об утверждении Межотраслевых правил по охране труда при эксплуатации газового хозяйства организаций» автомобильные газозаправочные станции, являются опасными производственными объектами и предназначены для приема, хранения сжиженных углеводородных газов, заправки газобаллонных автомобилей, ремонта и переосвидетельствования автомобильных баллонов, переоборудования автомобилей для работы на сжиженных углеводородных газах.
Заправлять на таких АГЗС бытовые баллоны строго запрещено Правилами устройства и безопасной эксплуатацией сосудов, работающих под давлением, утвержденных постановлением Госгортехнадзора России от 11.06.2003 № 91, так как станции не имеют специально отведенной площадки, оборудованной весовой установкой для контроля за наполнением баллонов и сосудов для слива газа из переполненных баллонов.
В соответствии с п. 523 приказа Ростехнадзора от 25.03.2014 № 116 «Об утверждении Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» не допускается наполнение газом и использование баллонов, у которых истек срок назначенного освидетельствования, срок службы (количество заправок), установленные изготовителем; истек срок проверки пористой массы; поврежден корпус баллона; неисправны вентили; отсутствуют надлежащая окраска или надписи; отсутствует избыточное давление газа; отсутствуют установленные клейма. Наполнение баллонов, в которых отсутствует избыточное давление газов, проводят после предварительной их проверки в соответствии с инструкцией наполнительной станции
В соответствии с п. 188, 192, 193, 194 приказа Ростехнадзора от 21.11.2013 № 558 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности для объектов, использующих сжиженные углеводородные газы» наполнение баллонов СУГ должно производиться в отапливаемом помещении при температуре воздуха не ниже плюс десять градусов Цельсия, при работающих системах приточно-вытяжной вентиляции и сигнализации загазованности; наполненные баллоны должны проходить стопроцентный контроль наполнения; баллоны после наполнения газом должны подвергаться контрольной проверке степени наполнения методом взвешивания или иным, обеспечивающим контроль за степенью наполнения; все наполненные баллоны должны быть проверены на герметичность и закрыты резьбовой заглушкой.
Запрет на наполнение бытовых газовых баллонов на АГЗС обусловлен также тем, что сам тип автомобильных и бытовых газовых баллонов отличается. На баллонах, которые устанавливаются в автомобилях, имеются отсекатели, которые не дают переполнить баллон газом. И когда газа набирается достаточное количество, подача автоматически прекращается. В бытовых газовых баллонах такой системы нет.

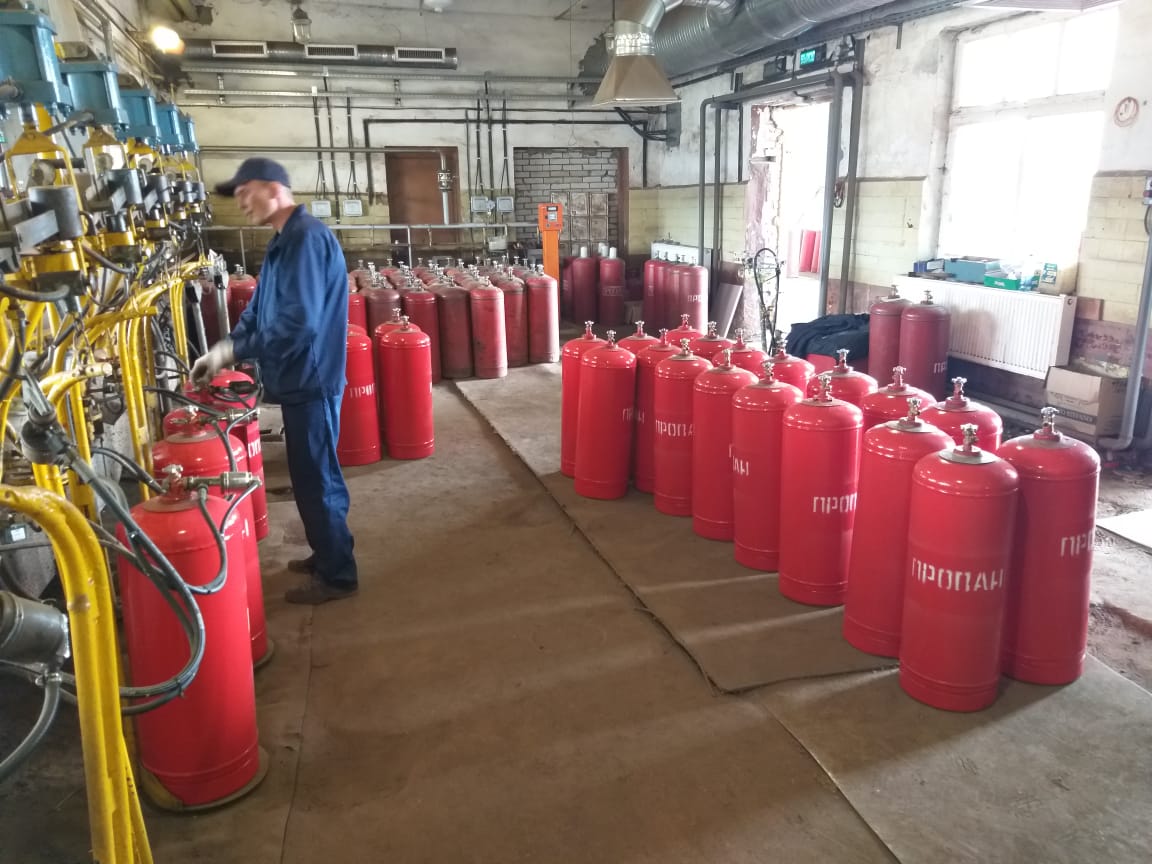

Наполнение бытовых газовых баллонов сжиженным углеводородным газом по измеренному объему на установке по заправке газобаллонных установок автомобилей без контрольного взвешивания может привести к переполнению баллона сверх нормативного количества сжиженного газа.
Кроме этого, перед заправкой баллон должны проверить на предмет утечки, истечения срока его эксплуатации, наличия внутри баллона тяжелых фракций. Сама заправка баллона должна производится на весах.
Нарушение требований правил промышленной безопасности при наполнении сжиженным углеводородным газом газового баллона бытового предназначения, не прошедшего в установленном порядке технического освидетельствования, на АГЗС, не имеющей специального оборудования, может привести к созданию ситуации опасной для жизни, здоровья и имущества потребителя.
Информация на корпусе баллона
На корпусе нанесены сведения о баллоне (масса корпуса, дата производства, даты аттестаций и прочее), позволяющие сделать вывод о пригодности баллона к дальнейшей эксплуатации. Ниже приведены наиболее типичные записи и дается их расшифровка.
Кислородные, ацетиленовые, азотные, аргоновые и углекислотные баллоны
Надписи выбиты непосредственно на корпусе баллона в районе горловины. Иногда (особенно у старых баллонов) частично закрыты слоями краски и не видны.
1. Только для ацетиленовых баллонов. Символы “ЛМ” или “ПМ” – тип наполнителя баллонов (ЛМ – литая масса, ПМ – пористая масса). Запись “ПМ” не всегда соответствует действительности, т.к. случается, что завод заменил наполнитель не сделав об этом отметки на корпусе.
2. Заводской номер баллона.
3. Фактическая вместимость баллона по воде при изготовлении в литрах. При превышении мерной вместимости балона над заводской более чем на 1.5% баллон к дальнейшей эксплуатации не допускается (нарушение геометрии корпуса, риск образования микротрещин).
5. Рабочее (“Р”) и проверочное (“П”) давления баллона в атмосферах.
6. Дата изготовления и следующей переаттестации в формате “MM.ГГ.АААА”, где “MM” – номер месяца изготовления, “ГГ” – две последние цифры года изготовления, “АААА” – год следующей переаттестации (либо “АА” – две последние цифры года следующей переаттестации). Буква “N” – клеймо завода, свидетельствующее о том, что запись относится к сведениям об изготовлении баллона.
7. Буквенно-цифровой шифр, обведенный в круг – клеймо завода или лаборатории, где проводилась переаттестация.
8. Сведения о дальнейшей переаттестации баллона в формате “MM.ГГ.АААА”, где “MM” – номер месяца переаттестации, “ГГ” – две последние цифры года переаттестации, “АААА” – год следующей переаттестации (либо “АА” – две последние цифры года следующей переаттестации).
Если баллон проходил несколько переаттестаций, то сведения о них, как правило, выбиваются друг под другом или, что реже, к существующей записи добавляется год следующей переаттестации в формате “.АА” и эта запись заверяется клеймом.
При этом надпись приобретает следующий, например, вид: “R 1.92.97.02 R”, что следует читать так: баллон переаттестовывался в январе 1992 года и, затем, в январе 1997 года снова прошел переаттестацию, которая будет действительна до января 2002.
(символ “R” изображает здесь клеймо участка переаттестации.)
Надписи на приведенном на рисунке баллоне следует читать так: баллон № 36847 изготовлен в феврале 1990 года. Масса корпуса 63.4 кг, вместимость 40.1 литра. Проведены гидравлические испытания корпуса на 225 атм, разрешенное номинальное (рабочее) давление 150 атм. В марте 1995 года баллон прошел очередную переаттестацию на участке “Ц4”, дата следующей переаттестации – март 2000 года.

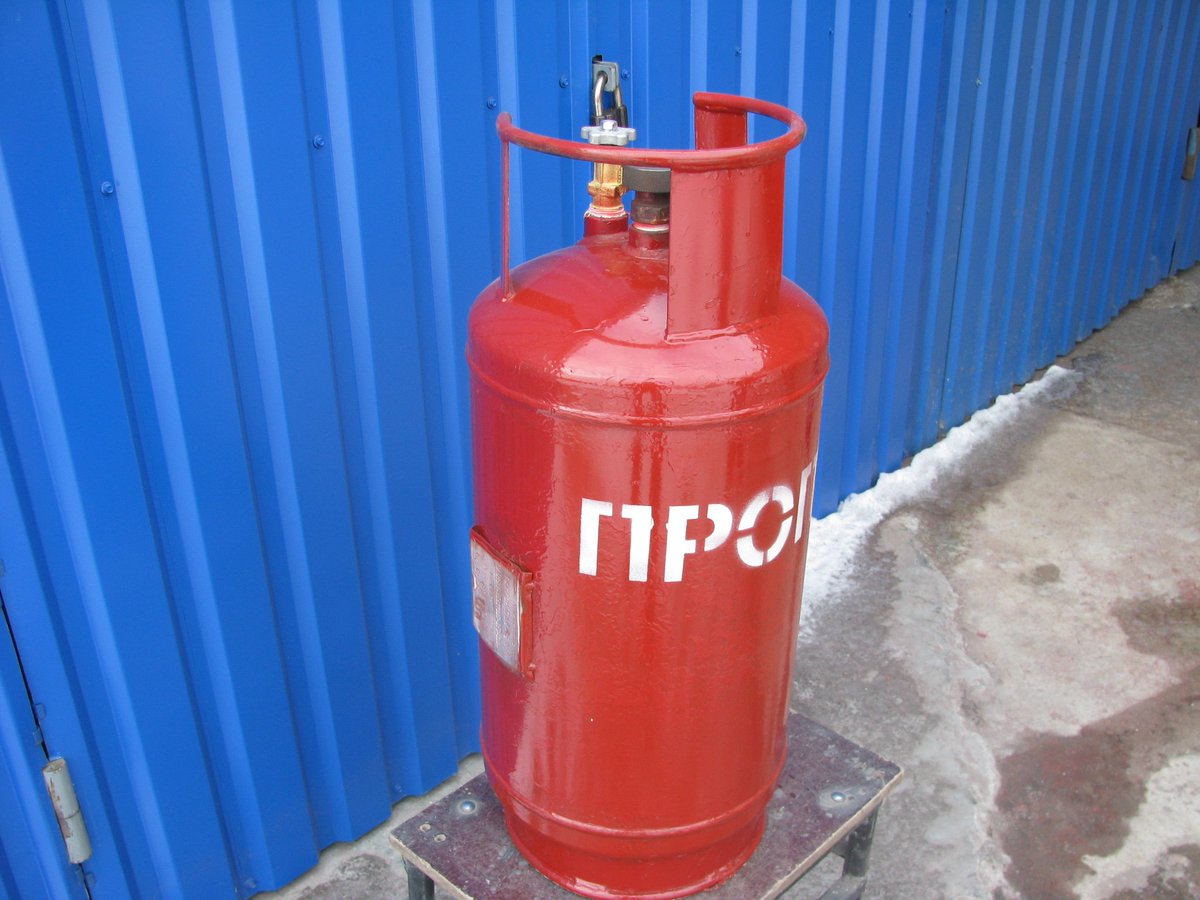

Пропановые баллоны
Надписи нанесены на специальный металлический шильдик, закрепленный в верхней части корпуса баллона вокруг вентиля.
1. Рабочее давление баллона в мегапаскалях (1 МПа ~ 10 атм).
2. Проверочное (испытательное) давление баллона в мегапаскалях.
3. Фактический объем баллона при изготовлении в литрах.
4. Заводской номер баллона.
5. Дата изготовления баллона в формате “MM.ГГ.АА”, гдк “ММ” – месяц изготовления, “ГГ” – год изготовления, “АА” – год следующей аттестации баллона.
6. Масса порожнего баллона при изготовлении в килограммах.
7. Номинальная масса баллона, полностью заполненного газом.
8. Сведения о дальнейшей переаттестации баллона в формате “R-АА”, где “R” – клкймо завода или участка переаттестаци баллонов, “АА” – год, до которого будет действительна данная аттестация.
Таким образом паспорт приведенного на рисунке баллона читается следующим образом: баллон №066447 изготовлен в ноябре 1999 года и допущен к эксплуатации до ноября 2004 года.
Проведены гидравлические испытания баллона при давлении 2,5 МПа (25 атм) и баллон разрешен к эксплуатации при наоминальном давлении 1,6 МПа (16 атм). Фактическая масса баллона при изготовлении – 22,4 кг, объем – 50,4 литра.
По истечении срока аттестации, участком, которому присвоен шифр “Ц4”, была проведена переаттестация баллона и баллон допущен к эксплуатации до ноября 2009 года.
А.Г.Блинов
Виды ремонта газового баллона в частности, ремонт пропановых баллонов
Ремонт газовых баллонов выполняют на основании данных полученных при освидетельствовании в частности. В частности, при проведении восстановительно-ремонтных работ заменяют, вентили, заменяют башмак, выполняют ремонт горловины и пр.
Кроме того, разумеется, при необходимости, на поверхности сосуда наносят дополнительные надписи. Но надо всегда помнить о том, что иногда безопаснее приобрести новый баллон, чем продолжать эксплуатировать старый.
Чаще всего ремонту подлежат пропановые баллоны. Это связано в первую очередь с тем, что эти баллоны имеют широкое применение и в промышленности, и в быту. Но, владельцы бытовых баллонов, должны быть готовы к тому, что они ремонту не подлежат.
Случаи, при которых газовые баллоны не обменивают и к дальнейшему использованию непригодны.
Если на поверхностях баллона выявлены дефекты поверхности, которые превышают 10% от площади поверхности, то такое оборудование ремонту не подлежит и, должно быть, утилизировано.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Работа с техническими газами требует неукоснительного соблюдения правил эксплуатации газоиспользующего оборудования и газовых резервуаров, которые должны периодически подвергаться аттестации
Важно понимать, что плановое освидетельствование баллонов – это не прихоть контролирующих органов, а необходимая мера для своевременного выявления дефектов конструкции и предотвращения опасных ситуаций на производстве
Существует немало частных компаний-поставщиков техгазов, которые, пренебрегая процедурой аттестации, предоставляют клиентам просроченные баллоны. Получая в свое распоряжение более дешевый продукт, покупатель зачастую не подозревает о возможных последствиях. Чем грозит эксплуатация несертифицированных резервуаров, читайте в статье: серые производители технических газов.
Вместе с тем, ответственные организации заботятся о безопасности своих клиентов, выполняя требования ФНП, которые касаются обустройства испытательных пунктов для освидетельствования баллонов. Чтобы получить разрешения от контролирующих органов на проведение испытаний, компания должна иметь:
- подходящее по площади помещение;
- технические средства;
- аттестованных специалистов;
- клеймо с шифром организации;
- производственную инструкцию.

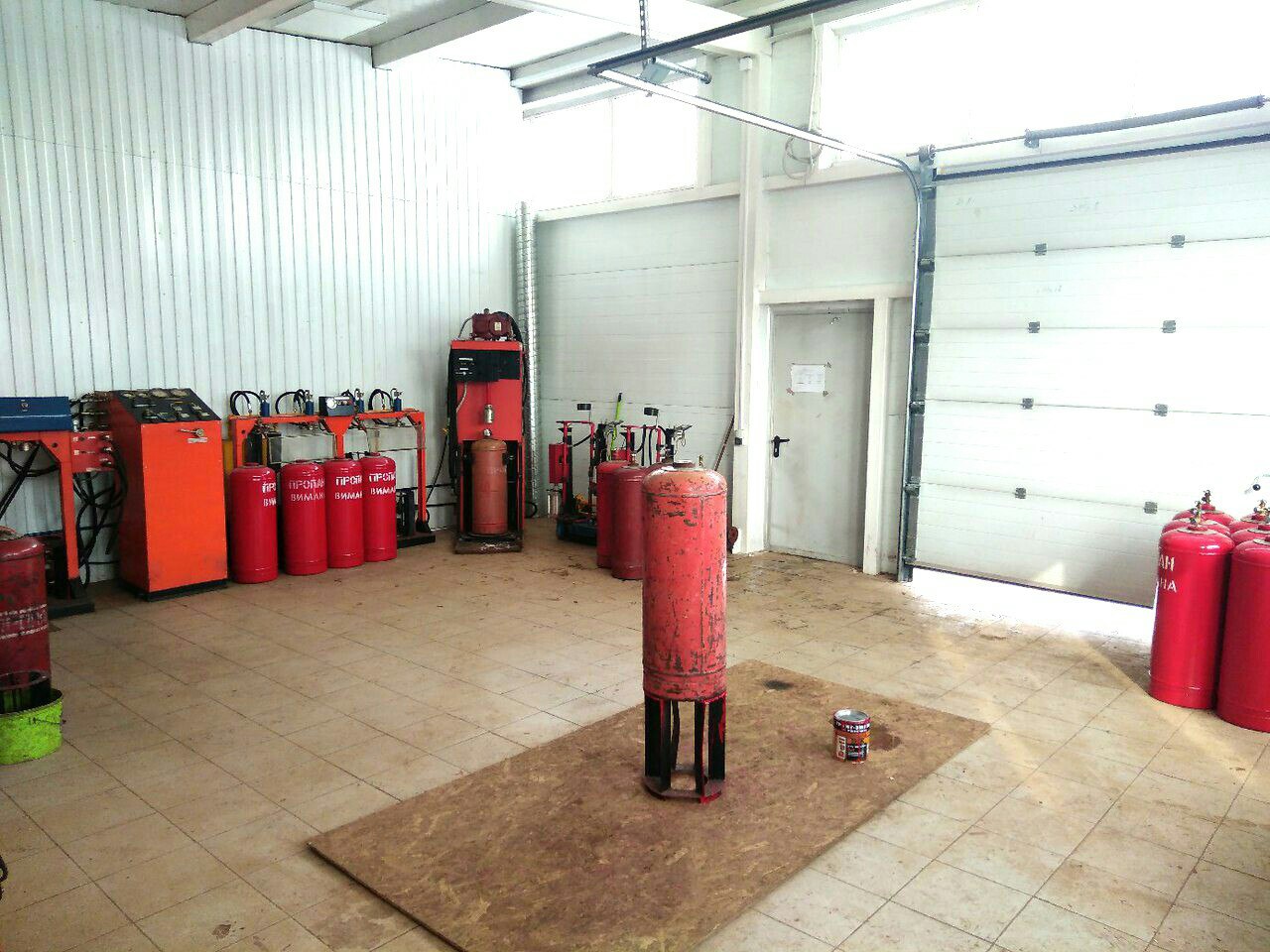

Техническое освидетельствование газовых баллонов
Порядок проведения работ:
- Анализ документов, сверка их с маркировкой емкости;
- демонтаж (по необходимости дегазация) и разборка путём снятия мультиклапана или вентиля (владелец может сам снять баллон);
- мойка, очистка, наружный осмотр;
- внутренний осмотр (за исключением сосудов СУГ вместимостью до 55 литров);
- проверка массы и вместимости, способом наполнения водой, взвешивания пустой и наполненной емкости, затем сравнивание вычисленного объёма воды с первоначальными данными указанными в паспорте (стальные бесшовные до 12 и свыше 55 литров, а также шовные всех объемов не проверяются);
- проведение испытаний при помощи давления на стенде для проверки.
Неисправный тороидальный баллон
При осмотре выявляют трещины, коррозия, вмятины, прочие повреждения с которыми запрещается эксплуатация.
Сосуды выбраковываются если:
- Истёк срок годности;
- глубина раковины, риски, трещины составляет более 10% от толщины стенки; изношена резьба;
- масса бесшовных баллонов объёмом от 12-55 лит. уменьшена на 7,5% и выше, также вместимость повышена от 1%;
- коррозия занимает более 10% площади.
Технология испытания
Стенд для опрессовки газовых баллонов
Сосуды проверяются на специальном оборудовании для опрессовки газовых баллонов пневматическим или гидравлическим способом. Корпуса должны выдерживать давление, которое превышает рабочую нагрузку в 2 раза. Для пропан-бутановых ёмкостей рабочее давление составляет 1,6 МПа, а для метана – 20-25 МПа.
Документы на баллоны
По завершению успешных испытаний, организация наносит (выбивает) клеймо на металлической табличке баллона, даты следующего, настоящего освидетельствования. В паспорте сосуда дублируются те же данные.
Если емкость объёмом 100 л. и более клейменее не требуется, соответствующие отметки отражаются в паспорте.
Перечень документов, которые обязан иметь при себе водитель ТС, оборудованного ГБО
Водитель обязан предъявить документы на установленное оборудование во время проверки инспектора ГИБДД, по требованию сотрудника газовой заправки, при прохождении государственного техосмотра:
- свидетельство о регистрации ТС, в котором имеется отметка о законной установке газового оборудования;
- свидетельство формы 2б;
- шильдик баллона с отметками о проверках;
- паспорт с данными соответствующими табличке емкости.
Переаттестация баллона и проверка ГБО проводятся в целях обеспечения безопасной эксплуатации автомобиля с газобаллонным оборудованием. Отсутствие её документального подтверждения может стать причиной не только штрафных санкций в размере 500 руб., но и других неприятностей.
Для хранения и транспортирования сжатых и сжиженных газов применяют емкости, выполненные из металла или композитных материалов. Эти сосуды рассчитаны на то, что газ будет храниться в них под определенным давлением. Так, ГОСТ 15860-84 определяет, что рабочее давление в емкости с пропаном не должно превышать 1,6 МПа. Существуют и емкости, рассчитанные на более высокое давление в 5 МПа. Все емкости, применяемые для хранения газов должны проходить испытания и периодические освидетельствования.
Поверка газового баллона
Освидетельствование газового баллона – это мероприятие, которое необходимо в первую очередь его владельцу. Освидетельствование может гарантировать то, что баллон безопасен в эксплуатации и может быть использован по назначению, в противном случае их эксплуатация недопустима. Существует единый порядок освидетельствования, во время ее проведения проводят осмотр поверхностей баллонов на предмет обнаружения повреждения поверхности.
Выполняют проверку качества маркировки и окраски на предмет соответствия требованиям ГОСТ, состояния крана. Кроме того, в процессе аттестации проводят гидравлические испытания емкостей для хранения газов. Результаты осмотра и проведенных испытаний заносят в паспорт, сопровождающий изделие все время его эксплуатации.
Без проведения подобных мероприятий заправка и эксплуатации емкостей для хранения и перевозки газа недопустимы. Обследование баллонов и вынесение заключения по ним может выполнять только организация, которая имеет все необходимые разрешения и полномочия от соответствующих государственных надзорных органов.
Сосуды для хранения газов должны проходить аттестацию один раз в несколько лет. Срок проведения зависит от нескольких параметров – от материала, например, если баллоны изготовлены из легированной или углеродистой стали, то им достаточно проходить через эту процедуру один раз в пять лет. Баллоны, устанавливаемые на автомобили в составе ГБО, должны проходить аттестацию в три или пять лет.
Баллоны,” которые работают в стационарных условиях и предназначены для хранения инертных газов проходят необходимые освидетельствования один раз в десять лет.
Обозначенные сроки освидетельствования должны строго соблюдаться. Все дело в безопасности. Если емкости предназначены для хранения и перевозки пропаном, ацетиленом или другим взрывоопасным газом любой дефект на наружной поверхности баллона может привести к непоправимым последствиям.
Как только возникают сомнения в работоспособности емкости для хранения газа необходимо вывести ее из оборота и приобрести, или арендовать новый.
Переосвидетельствование
Каждый вид газовых баллонов имеет свои сроки переосвидетельствования, установленные Госгортехнадзором. Газовые среды обладают разными свойствами и в разной степени агрессивны по отношению к корпусу сосуда.
Предприятие, проводящее первое переосвидетельствование, выбивает на верхней части корпуса в формате «R-АА», где R- клеймо предприятия, АА — дата очередного испытания.
Сроки между техническим освидетельствованием баллонов стальных таковы:
- пропановых — 5 лет;
- автомобильных — 2 года;
- аргоновых — 5 лет;
- кислородных — 5 лет;
- установленных стационарно, с большой емкостью — 10 лет.
Важно знать, что металлокомпозитные МКБ и БМК емкости в переосвидетельствовании не нуждаются вовсе, полный срок в 10 лет — их время жизнедеятельности. Правила… устанавливают такую периодичность проверки сосудов под давлением при скорости разрушения:
Правила… устанавливают такую периодичность проверки сосудов под давлением при скорости разрушения:
- не более 0,1 мм/год — 2 года;
- более 0,1 мм/год — 5 лет.
Стоит положиться на профессионализм специалистов из компаний, имеющих лицензию и клеймо на проведение освидетельствования баллонов, и ориентироваться на сроки, установленными ими.
