Особенности газовой сварки

Особенности выполнения газовой сварки

Регулировка параметров пламени осуществляется при помощи редуктора, который позволяет менять состав газовой смеси. При помощи редуктора можно получать пламя трех основных типов: восстановительное (используемое для сварки практически всех металлов), окислительное и с повышенным количеством горючего газа. При сварке металлов в расплавленной ванне протекают одновременно два процесса – окисление и восстановление. При этом при сварке алюминия и магния окислительные процессы протекают активнее.

Схема газовой сварки

Чтобы улучшить качество шва и зоны, которая к нему прилегает, выполняют дополнительный нагрев или так называемую термическую ковку металла.

Технологии сварки различных металлов имеют свои нюансы.

• Газовую сварку деталей из низкоуглеродистой стали выполняют с помощью любого газа. В качестве присадочного материала при сварке таких сталей используется проволока из стали, содержащей небольшое количество углерода.
• Методы сварки легированных сталей выбираются в зависимости от их состава. Так, нержавеющие жаропрочные стали варятся с использованием проволоки, содержащей хром и никель, а отдельные марки требуют применения присадочного материала, дополнительно содержащего молибден.
• Чугун варится науглероживающим пламенем, которое предотвращает пиролиз кремния и образование зерен хрупкого белого чугуна.
• Для сварки меди необходимо использовать пламя большей мощности. Кроме того, по причине повышенной текучести меди детали из нее сваривают с минимальным зазором. В качестве присадочного материала используется проволока из меди, а также флюс, который способствует раскислению металла шва.
• При сварке латуни есть риск улетучивания цинка из ее состава, что может привести к повышенной пористости металла шва. Чтобы избежать этого, в пламя горелки подают больше кислорода, а в качестве присадки используют латунную проволоку.
• Сварка бронзы осуществляется восстановительным пламенем, которое не выжигает из этого сплава олово, алюминий и кремний. В качестве присадки применяется проволока из бронзы похожего состава, в которой дополнительно содержится кремний, способствующий раскислению металла шва.

Виды присадочной проволоки

Выполнение сварочного шва не обходится без использования присадок. Они обеспечивают геометрию, повышают эксплуатационные характеристики и гарантируют отсутствие дефектов. Для работ используют следующие виды проволоки.

• Порошковая. Подходит для углеродистой стали, подвергающейся впоследствии термической обработке.
• Алюминиевая. Применяется для сварки заготовок из аналогичного материала.
• Нержавеющая. Используется для легированных сталей.
• Омедненная. Подходит для высоколегированных сплавов.
• Стальная. Такой проволокой свариваются низко и среднелегированные металлы.

Сварка

В категории Сварка находятся бесплатные онлайн видео уроки по этой теме. Сварка — это технологический процесс соединения материалов в результате установления межатомных и межмолекулярных связей между свариваемыми частями, которое происходит при их нагреве (местном или общем) и пластическом деформировании. Сварка применяется для соединения изделий из металла и неметаллических материалов (стекла, керамики, пластмасс и др.). При сварке может использоваться: газовое пламя, электрическая дуга, лазерное излучение, электронный луч, трение, ультразвук. Сварщик – это специалист, рабочий по сварочным работам. Изучение сварки по видео урокам будет полезно как для начинающих, так и для более опытных сварщиков. Видеоуроки из рубрики Сварка Вы можете смотреть бесплатно в любое удобное время. К некоторым видео урокам по сварке приложены дополнительные материалы для обучения, которые можно скачать. Приятного Вам обучения!

Всего материалов: 3

Показано материалов:1-3 Страницы: 1

Сортировать по: Дате · Названию · Рейтингу ↓ · Популярности

Смотреть урок онлайн

Полуавтоматическая дуговая сварка в защитном углекислом газе (MIG), технология

Онлайн урок «Полуавтоматическая дуговая сварка в защитном углекислом газе (MIG), технология» посвящен вопросу о том, что такое полуавтоматическая сварка, основы, технология сварки с автоматической подачей проволоки, обучение для начинающих сварщиков. Полуавтоматическая сварка металла или сварка с подачей проволоки стала обычным явлением в связи появления недорогих сварочных аппаратов, которые стали использоваться как в мастерских, так и в домашних условиях. В данном видео уроке будет изучаться…

Смотреть урок онлайн

Дуговая сварка металла — технология, аппарат, электроды. Часть 2 из 2

В этом онлайн уроке рассказывается о том, как правильно выполнять дуговую сварку, технология, аппарат, электроды и т.д. Существует достаточно много способов соединения металлов между собой. Это зависит от поставленной задачи, толщины и вида металла, положения сварки, требование к прочности соединения, а также от индивидуальной техники сварщика. Здесь рассматриваются основные методы дуговой сварки металлов. Не зависимо от того какой сварочный аппарат вы используете стационарный или переносной…

Смотреть урок онлайн

Основы ручной электродуговой (дуговой) сварки, обучение для начинающих. Часть 1 из 2

Видео «Основы ручной электродуговой (дуговой) сварки, обучение для начинающих» посвящено вопросу о том, как самостоятельно научиться выполнять сварочные работы. Дуговая сварка является одним из самых распространенных методов соединения металла. Электрический ток от сварочного аппарата образует дугу между металлом и электродом. На сварочном электроде горит специальное покрытие, которое выделяет газ, защищающий область контакта от взаимодействия кислородом. Газ перегорает и плавит метал. При этом…

1-3

Основы аргонной сварки нержавейки

Нержавеющие стали отличаются от обычных антикоррозийными свойствами, которые они получили за счет добавления в состав хрома (до 20 %), никеля, марганца, молибдена и иных компонентов. Эти примеси придают металлу различные свойства и эксплуатационные качества. Что в результате приводит к сложностям в аргонной сварке нержавейки.

Основными свойствами нержавеющих сталей являются:

1. Теплопроводность – она в два раза меньше, чем у низкоуглеродистых сталей. Отток тепла из места аргонной сварки происходит очень медленно, в результате чего рабочая зона может перегреться, возможен пережог. Поэтому сила сварочного тока должна быть на 20 % меньше, чем при работе с иными сталями.
2. Коэффициент линейного расширения нержавейки – высокий. Соответственно, изменение длины изделия при нагреве будет значительной, что может привести к его деформации или появлению трещин. Для предотвращения этого необходимо делать достаточно большие зазоры между соединяемыми деталями, особенно крупными.
3. Высокое удельное электрическое сопротивление – вследствие чего происходит нагрев стержня электрода. Для получения качественного соединения требуется соблюдать правило – для создания коротких швов использовать длинные электроды, имеющие более высокое сопротивление. При аргонной сварке же больших участков необходимо брать электроды размером 35 см.

Важной особенностью нержавеющей стали является потеря антикоррозийных свойств в месте соединения при нагревании до температуры свыше +500 °С. Причина – в образовании на границе зерен карбидов, которые берут на себя роль анодов

Они и приводят к увеличению скорости межкристаллитной коррозии сплавов.

Рекомендовано к прочтению

• Резка меди лазером: преимущества и недостатки технологии
• Виды резки металла: промышленное применение
• Металлообработка по чертежам: удобно и выгодно

Для защиты нержавейки от перегрева в процессе сварочных работ используют метод охлаждения аргоном. А для хромоникелевых сплавов – технологию быстрого охлаждения шва.

Подготовка сварных кромок для газовой сварки

Подготовка сварных кромок включает в себя их очистку от масляных плёнок, лакокрасочных
покрытий, от окалины, от грязи и пыли, ржавчины, а также разделку под сварку
и их прихватку короткими швами.

Очистка сварных кромок под газовую сварку

Под газовую сварку выполняют не только очистку самих сварных кромок, но и участков
в непосредственной близости от них. Ширина очищаемой зоны составляет 20-30мм
с каждой стороны соединения.

Для очистки хорошо подходит пламя сварочной горелки. При нагревании горелкой,
окалина отходит от металла, а лакокрасочные покрытия и масло сгорают. После
этого поверхность сварных кромок и близлежащих участков тщательно зачищают при
помощи металлических щёток или наждачной бумаги. Зачистку производят до появления
металлического блеска на свариваемых поверхностях. Часто, для очистки, свариваемые
детали подвергают дробеструйной или пескоструйной обработке.

В случае, когда невозможно удалить загрязнения при помощи щёток (например,
при
сварке алюминия удаление оксидных плёнок затруднено), сварные кромки и участки
возле них очищают при помощи специальных паст на кислотной основе или протравливают
в кислоте. После протравки необходимо промыть и высушить кромки.

Разделка кромок под газовую сварку

Сварные кромки разделывают, в зависимости от вида сварного соединения. Вид
сварного соединения определяется взаимным расположением соединяемых деталей.
Для газовой сварки наиболее характерны стыковые сварные соединения.

Металлы
малой толщины (до 2мм) сваривают в стык с отбортовкой кромок и без применения
присадочного материала (схема а) на рисунке) или без отбортовки кромок и без
зазора (схема б) на рисунке), в таком случае применяют присадочный материал.

Металл, толщиной от 2мм до 5мм сваривают в стык, не разделывая кромки, но оставляя
зазор между ними (схема в) на рисунке). При толщине сварного металла более 5мм,
применяют V-образную, или X-образную разделку (схема г) на рисунке). Суммарный
угол раскрытия кромок должен составлять 70-90° для обеспечения хорошего провара
корня сварного шва.

При газовой сварке
металлов малой толщины, часто применяются угловые соединения (схема д) на
рисунке). Технология газовой сварки таких соединений предусматривает сварку
без использования присадочной проволоки. Формирование сварного шва происходит
за счёт расплавления свариваемых кромок.

Нахлёсточные сварные соединения и тавровые (схемы е) и д), соответственно на
рисунке) применяют только в тех случаях, когда толщина свариваемого металла
менее 3мм. При сварке металла большой толщины, в результате неравномерного местного
нагрева возникают деформации и напряжения при сварке, которые могут стать причиной
образования горячих трещин или холодных
трещин при сварке в металле шва и в зоне
термического влияния.

Разделку кромок в свариваемых деталях можно выполнять вручную, пневматическим
зубилом, на фрезерных станках, или же на специальных кромкострогальных станках.
Но экономически целесообразным способом является кислородная резка (ручная или
механизированная). При этом окалину и шлак после резки необходимо зачистить
до металлического блеска.

Прихватка кромок свариваемых деталей перед газовой сваркой

Технология газовой сварки предусматривает прихватку деталей перед сваркой для
того, чтобы в процессе сварки металла не допустить изменении положения деталей
или появления зазоров между ними.

Длина прихваток и расстояние между ними определяются толщиной металла, формой
и протяжённостью сварного шва. При сваривании деталей небольшой толщины и при
небольшой длине сварного шва, прихватки выполняют длиной 5-7мм на расстоянии
70-100мм друг от друга.

В случае сваривания металла большой толщины и при больших длинах сварных швов,
длина прихваток составляет 20-30мм, а рекомендуемое расстояние между прихватками
составляет 300-500мм.

Способы сварки

Газовая сварка может вестись несколькими способами. Первый – это левая сварка, которая наиболее распространена. Она применяется при работе с тонкими и легкоплавкими металлами. Горелка перемещается справа налево, а присадочная проволока ведется впереди пламени, направленного на несваренный участок шва. При правой сварке горелка ведется слева направо, а присадочная проволока перемещается за горелкой. При данном способе тепло пламени рассеивается в меньшей степени, поэтому и угол раскрытия шва – не 90 градусов, а меньше – 60-70.

Правую сварку целесообразно использовать для соединения металла, толщина которого – от 3 мм и выше, а также металлов с высоким уровнем теплопроводности. Рекомендуется использовать присадочную проволоку, диаметр которой равен половине толщины свариваемого металла.

Технология газовой сварки предполагает и процесс, который ведется сквозным валиком. В этом случае листы устанавливаются вертикально зазору – он по размеру равен половине толщины листа. С помощью горелки расплавляются кромки, чтобы образовалось круглое отверстие. Затем оно со всех сторон оплавляется, пока шов не будет сварен. Такой способ хорош тем, что свариваемые листы имеют плотный шов без пор и шлаковых включений.

Сварка ванночками хороша для сваривания стыков и углов соединения металлов, которые имеют толщину максимум 3 мм. Как только на шве образуется ванночка, в нее вводится конец присадочной проволоки, которая слегка расплавляется, затем конец проволоки перемещается на другой участок шва. Особенность такого подхода – в шве отличного качества, особенно если сваривались тонкие листы и трубы из стали (малоуглеродистой и низколегированной).

Газовая сварка и резка могут вестись на основе многослойной сварки. Этот способ имеет ряд особенностей:

• зона нагрева небольшая;
• нижележащие слои при наплавке последующих просто отжигаются;
• каждый шов можно проковать, прежде чем наложить на него следующий.

Это сказывается на улучшении качества шва. С другой стороны, такой способ отличается небольшой производительностью, требует высокого расхода газов по сравнению с однослойной сваркой, поэтому применяется он при необходимости создания ответственных и качественных изделий.

Самые востребованные способы

Сварка в нижнем положении.

Способы газовой сварки могут описываться и перечисляться в нескольких толстых томах.

Возьмем самые распространенные из них:

Левая сварка

Левый способ газовой сварки – самый распространенный среди мастеров любой квалификации. Используется для соединения металлов с тонким краем и невысоким уровнем температуры плавления. Левая и правая сварка – две стороны одной медали, запомнить это легко.

Правая сварка

Правый способ сварки годится для работы с металлами с толщиной больше 3-х мм и высокой теплопроводностью. Нужно заметить, что сварочный шов при правой сварке получается более качественным благодаря лучшей защите металла пламенем.

Использование тепла пламени при правом способе экономичнее, а скорость процесса выше почти на 20%. В эту же копилку плюсов можно добавить экономию расходов газов около 10%.

Присадочную проволоку нужно брать с диаметром, меньшим ровно в два раза толщины металлической заготовки. Проволока не может быть толще 8-ми мм.

Сварка с использованием сквозного валика

Эта технология газовой сварки предполагает постепенное, шаг за шагом, перемещение пламени с плавлением верхней кромки отверстия в заготовке и накладыванием слоя расплавленного металла на нижний край этого же отверстия.

Предварительно листы металла фиксируют вертикально, оставляя зазор между ними в половину толщины самой заготовки. Шов формируется в форме валика, который и соединяет детали. Он отличается плотностью, без каких-либо пор или шлаковых остатков.

Сварка с помощью ванночек

Здесь название говорит само за себя. Принцип метода заключается в образовании новых и новых ванночек по ходу шва. Как только образовывается одна из них, в нее вводится конец присадочной проволоки, там плавится, а затем перемещается в восстановительный участок огня горелки.

Тем временем мундштук сопла перемещается дальше по шву – на следующий участок. Каждая новая ванночка перекрывает предыдущую примерно на одну треть диаметра проволоки.

Этим способом соединяют тонкие листы, когда нужно выполнить стыковые или угловые типы швов. Это любимый вид сварки для труб из стальных низколегированных или малоуглеродистых сплавов.

Многослойная газовая сварка

Применяется при очень ответственных видах работ, так как характеризуется довольно низкой производительностью, да и сварочные газы здесь требуются в большом объеме – метод не из дешевых. В нем происходит отжиг нижних слоев при наплавке верхних – последующих.

В результате идет отличная проковка каждого слоя перед формированием следующего шва. Такой способ значительно повышает качество металла шва.

Процесс идет в коротких участках

Особое внимание уделять очистке поверхности нижележащего слоя перед наложением следующего

Сварка окислительным пламенем и раскислением

Баллоны для газовой сварки.

Эта технология создана для соединения деталей из малоуглеродистых стальных сплавов. Пламя здесь имеет резко окислительный характер, вследствие чего в сварочной ванне образуются окислы железа. Если есть окисление, необходимо и так называемое раскисление.

Его добиваются с помощью специальной присадочной проволоки с высокими долями марганца и кремния. Отличный способ с производительностью выше на 10%, чем остальные методы.

Аппаратура и оборудование для газовой сварки

Баллон для сжатых газов

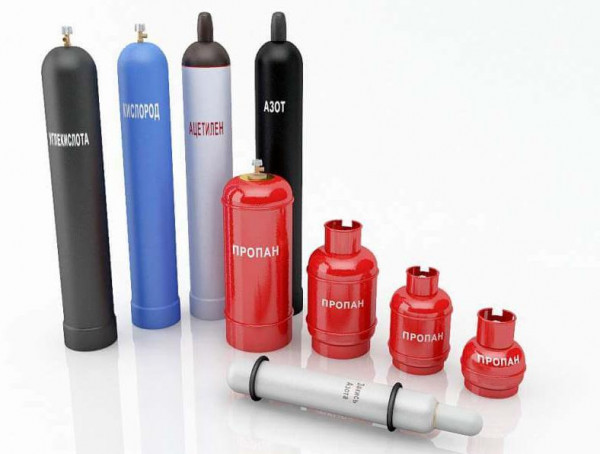

Баллоны для кислорода и других сжатых газов представляют собой стальные цилиндрические сосуды. В горловине баллона сделано отверстие с конусной резьбой, куда ввертывается запорный вентиль. Баллоны бесшовные для газов высоких давлений изготавливают из Турб углеродистой и легированной стали. Баллоны окрашивают снаружи в словные цвета, в зависимости от рода газа. Например, кислородные баллоны в голубой цвет, ацетиленовые в белый водородные в желто-зеленый для прочих горючих газов в красный цвет.
