Мембранная кровля: технология монтажа

Отличия мембран от других материалов

Установим отличия мембран от других похожих материалов:

• Рулонные (на основе битума — гидроизол, стеклорубероид, изол) имеют всего одно преимущество — они дешевле, они горят, недолговены, трудны в укладке;
• Мастики — экономичны, долговечны, теплостойки. Более эластичны — повреждение способно затянуться само. Но мастики непаропроницаемы, могут использоваться только на плоских поверхностях. Мембраны в этом универсальны.
• Порошки. Легки в работе, но недолговечны и ненадежны. Созданное ими покрытие легко повреждается. Работать с ними нужно очень быстро, иначе они твердеют. Супердиффузные мембраны этих недостатков не имеют.
• Полужидкие материалы. Такие же легкие в работе, так же отталкивают воду, не нужно аккуратно готовить поверхность. Дороги, имеют малый срок эксплуатации, раз в 7-10 лет нужно перепокрывать ими поверхность. Опасны. Мембраны этих недостатков не имеют.
• Пленочные материалы. Менее прочны и требуют зазора при монтаже. Диффузные мембраны также требуют зазора.Если его нет, мембрана теряет качества из-за зазасорения пор.

Супермембраны не требуют зазоров. Ни прикрепляются на утеплитель без обрешетки. Это более экономично, требует меньше места при строительстве стен.

Не применяются супермембраны при покрытии еврошифером, металлочерепицей без специального покрытия, так как в этом случае образуется обильный конденсат.

Ремонт кровли из ПВХ мембраны при значительных повреждениях

Капитальный ремонт осуществляется в тех случаях, когда нанесен значительный ущерб поверхности кровли. Здесь простой сваркой не обойтись. Для восстановления целостности крыши рекомендуется несколько способов.

Первый метод, не требующий демонтажа старого покрытия. На старую поврхность, предварительно очищенную от мусора, наносится праймер и укладывается новый слой. Способ соединения – сварный. Данному способу отдают предпочтение в тех случаях, когда на поверхности имеются небольшие повреждения в большом количестве.

Второй метод реконструкции подразумевает демонтаж старого материала. После чего, как и в предыдущем случае поверхность тщательно очищается и высушивается. Праймер наносится на гидроизоляционный слой для улучшения адгезии. Для получения хорошего результата слоев должно быть 2 и более.

Особенности ПВХ-мембран для кровли

Главные особенности материала – простота укладки, универсальность, надежность. Кровельная мембрана подходит для плоских крыш и кровли с небольшим уклоном, а также для покрытия на поверхности со сложной конфигурацией. Материал легко сваривается с помощью автоматического, полуавтоматического или ручного оборудования, за короткий срок можно монтировать большие площади кровли. Принцип сварки состоит в оплавлении соединяемых краев направленной струей воздуха.

Еще одна особенность ПВХ-мембран – ширина полотна. Есть возможность приобретать материал шириной от 1 до 15 метров и таким образом значительно уменьшать число швов и остатков полотна после монтажа.

Технология гидроизоляции фундамента ПВХ-мембраной

Процесс ее монтажа разберем на примере поливинилхлоридной мембраны LOGICROOF T-SL, которую выпускает предприятие ТЕХНОНИКОЛЬ.

Горизонтальная изоляция фундамента

На подготовленное горизонтальное основание вначале нужно уложить подкладочный геотекстиль, который обеспечит защиту гидроизоляции от повреждений и снизит на нее сжимающую нагрузку. Его полотна следует укладывать внахлест не менее 150 мм и сваривать их между собой, используя промышленный фен. Мембрана LOGICROOF T-SL устанавливается поверх геотекстиля аналогичным способом за исключением того, что в этом случае сварку следует выполнять, получая на соединениях полотен двойные швы и воздушные полости, которые дадут возможность осуществлять контроль над герметичностью сварки. Любой из этих швов должен иметь не менее 15 мм в ширину, а воздушный канал — не более 20 мм. В местах перехода горизонтальной поверхности фундамента в вертикальную плоскость необходимо устанавливать дополнительно полосы для усиления покрытия. Их ширина принимается 1 м. В зависимости от нагрузки на фундамент такие сопряжения выполняются с галтелью (закруглением) либо без нее.

Вертикальная гидроизоляция фундамента

На вертикальных частях фундамента мембрану следует крепить точечной приваркой с помощью нагретого феном воздуха к пластиковым ронделям (кругам), закрепленным механическим путем через подкладочный материал к основанию. Рондели нужно монтировать с шагом 1-1,5 м в горизонтальном направлении и 2-2,5 м в вертикальном, оставляя при этом припуски чуть более 20 см для соединения со следующим полотном изоляции. Ряд ронделей по вертикали желательно располагать возле центра листа. После укладки для гидроизоляции фундамента мембраны технониколь LOGICROOF T-SL сверху нее нужно выполнить защитный слой из термически скрепленного геотекстиля объемным весом не менее 500 г/м2. Стыки внахлест его полотнищ нужно сваривать горячим воздухом. На стенах фундамента геотекстиль следует фиксировать точечно, приклеивая его к мембране полиуретановым клеем. Поверх геотекстиля нужно уложить пленку из полиэтилена т. 200-300 мкм. Ее полотна так же соединяются внахлест не менее 100 мм, места соединений необходимо проклеивать двусторонним скотчем. Пленка препятствует прониканию в геотекстиль продуктов, получаемых в результате гидратации цемента. К вертикальным плоскостям фундамента пленка крепится двухсторонним скотчем.

Особенности сварки швов поливинилхлоридного покрытия

Перед сваркой места соединения листов ПВХ-мембраны требуется очистить от загрязнений специальным средством ТЕХНОНИКОЛЬ. Этот же очиститель рекомендуется использовать для устранения масляных пятен, которые могут появиться на изоляции в процессе сборки или обслуживания сварочной техники. Параметры сварки зависят от условий окружающей среды в районе работ. Их следует подбирать индивидуально в начале рабочей смены, после продолжительных производственных перерывов или при ярко выраженном изменении характеристик среды, в которой предстоит выполнять монтаж мембраны для гидроизоляции фундамента. Допускаемая температура окружающей среды при сварке горячим потоком воздуха должна составлять от -15 до +50 градусов. В процессе сварочных работ рекомендуется контролировать качество полученных швов. Это следует делать не ранее получаса после их изготовления. Смотрите видео о гидроизоляции фундамента ПВХ-мембраной:

Использование полимерных мембран значительно увеличивает срок эксплуатации фундаментов, так как такая изоляция имеет специальную систему подавления течей, соответствующую высоким требованиям и принятым стандартам.

Климатические (погодные) условия

При работе с рулонными ПВХ материалами температура окружающего воздуха не должна быть ниже минус 15°С.

При производстве работ при температуре ниже +5°С необходимо выдержать рулоны в теплом помещении при температуре не ниже +15 C в течение времени – не менее 12 часов.

Устройство кровли

Крыша состоит из нескольких слоев, в число которых входит мембранный материал. Для удобства специалисты стали использовать понятие «кровельный пирог». В него входят 3 важные части: пароизоляция, утеплитель и гидроизоляция. Все устройство мембранной кровли состоит из нескольких слоев.

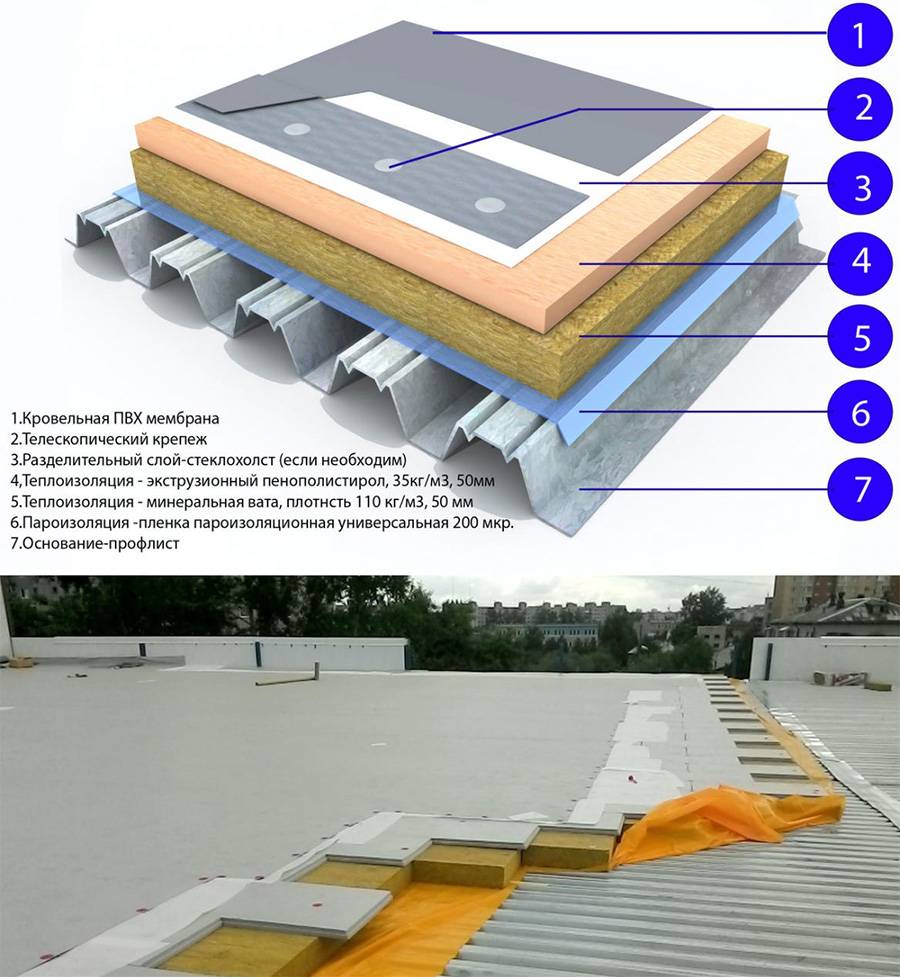

Слои при утеплении крыши и укладке мембранной защиты Источник stroyday.ru

Строение мембранной кровли:

1. В самом низу располагается основание крыши. На схеме изображен профлист.
2. Затем кладут тонкий слой пароизоляции. Тонкая пленка, которая защищает утеплитель от возможного попадания влаги. С ее помощью увеличивается срок службы всей конструкции.
3. Потом размещают первый слой теплоизоляции. Часто в качестве утеплителя используют минеральную вату.
4. Далее следует второй слой теплоизоляции. Утеплитель разделяют не случайно. Для этого слоя используют минеральную вату высокой прочности, которая служит распределителем нагрузки.
5. Фиксируют эти слои телескопическим крепежом.
6. Верхний слой – кровельная мембрана.

Эту конструкцию изменяют, увеличивают количество слоев, применяют разные материалы. Исходят из разных факторов, в том числе из характеристики крыши и климатических условий.

Методика использования оборудования для пайки мембранного полотна

Перед пайкой нужно проверить поверхность крыши на наличие неровностей. Если их слишком много, нужно выполнить подложку. Для этого часто используют геотекстиль. Делать это необязательно, но может сильно упростить выполнение основной работы, так как по гладкой поверхности спаять мембранные полотна намного проще.

Для покрытия наиболее популярный метод – это пайка полотен. Ему отдаётся предпочтение из-за простой методики и возможности получения очень устойчивых швов. Изготовления мембраны изначально заключает в себе то, что в будущем её будут устанавливать именно при температуре до 550°С. При любых неточностях и отклонениях целостность может быть нарушена, а кровля будет не такого высокого качества как должна. Отличным вариантом для удобной, а главное — точной работы является специальное оборудование.

Сварка ПВХ мембран

В настоящее время сварка ПВХ мембран применяется в том случае, если рядом нет горючих веществ или материалов. Данная технология включает несколько этапов.

Изначально осуществляется подготовка материала. Если вы правильно определите подходящий типоразмер, вес, то проблем с обработкой не будет. Покрытия необходимо располагать в непосредственной близости, дабы в дальнейшем не возникало проблем с соединением. Проследите за тем, чтобы поверхность, на которой будет располагаться мембрана, была ровной, гладкой, а также чистой. Если есть потребность, то сразу подготовьте вентиляционный зазор, дабы исключить появление конденсата.

Если установка мембраны осуществляется в зимний период, то предварительно расположите ее на несколько часов в теплом помещении. Это позволит вам быстрее выполнить укладку. Ведь материал будет более эластичным. Его можно будет легко обработать.

Так как сварка с открытым огнем при неаккуратном обращении может привести к появлению травм. Крепление необходимо осуществлять с определенной натяжкой, фиксировать нужно торцы. Чтобы исключить появление отверстий в швах, стоит материал располагать внахлест. Помимо этого, необходимо подготовить воздушный карман, благодаря которому сварка будет проходить значительно быстрее и качественнее.

Проследите за тем, чтобы мембрана не была перегрета. В противном случае, кровельная система не будет достаточно качественной, прочной и надежной. Шов обязательно проверяется при помощи специальных устройств. С их помощью можно выявить брак, дефекты, а также своевременно их устранять.

Теплосварное соединение полотен

Мембранная кровля, технология укладки которой требует применения специального сварочного оборудования, выполняется из ПВХ и ТПО мембран. Данный способ подразумевает сварку полотен кровельного материала внахлест при помощи горячего воздуха. Стыки, выполненные методом сварки, выдерживают более высокую нагрузку на разрыв, чем само полотно, и отличаются абсолютной герметичностью .

Сварочные аппараты поддерживают оптимальный уровень нагрева материала, подавая струю воздуха, разогретую до 400-600 градусов. Ширина сварного шва может составлять от 20 до 100 мм. Для сварки полотен на больших площадях используются специальное автоматическое оборудование для мембранной кровли. Аппараты, оснащенные колесами, плавно перемещаются вдоль шва, качественная сварка которого производится в автоматическом режиме. Скорость сварки, температура и другие параметры регулируются электроникой.

Для монтажа в труднодоступных местах, обустройства примыканий, криволинейных участков, сложных узлов требуется использование ручных сварочных аппаратов и специальных роликов для прикатывания материала, нагретого до пластичного состояния.

Чтобы обеспечить высокое качество сварки требуется :

• следить за чистотой поверхности свариваемого материала (пыль, грязь и следы различных веществ требуется удалить перед монтажом);
• укладку мембраны выполнять без натяжения;
• создавать нахлест шириной от 50 мм (чтобы обеспечить сварной шов шириной не менее 20 мм);
• после монтажа необходимо проверить качество каждого шва.

При обнаружении брака в сварном шве или повреждении мембраны, следует установить заплатку из такого же материала. Технология монтажа требует приварить фрагмент полотна с закругленными краями, который минимум на 50 мм в длину и ширину превышает размер повреждения.

Чтобы подобрать оптимальный режим работы сварочного аппарата в текущих погодных условиях, рекомендуется предварительно выполнять пробную сварку.

Пошаговую инструкцию по монтажу мембранной кровли можно получить, ознакомившись с видео.

Виды полимерных мембранных покрытий

Сегодня используются 3 основных вида покрытий, рассмотрим их детальнее.

ПВХ-мембраны

Основа любой кровли из ПВХ – пластифицированный полимер с присадками для эластичности, а также армирующей сеткой. Показатель эластичности влияет на то, насколько удобно работать с материалом на неровных участках, а также на устойчивость кровли к температурным колебаниям и деформациям поверхности.

Преимущества кровельной мембраны:

• возможность монтажа зимой при температуре до -20°С;
• повышенная ремонтопригодность;
• легкость раскроя и монтажа автоматическими сварочными аппаратами;
• прочность и огнеупорные свойства;
• устойчивость к атмосферным воздействиям;
• нет необходимости в специальном обслуживании;
• монтаж мембраны из ПВХ стоит недорого в сравнении с другими вариантами покрытий.

Недостаток материала – неустойчивость к растворителям и некоторым химическим веществам. Гарантированный срок эксплуатации кровли 20-25 лет.

ЭПДМ-мембраны

Это относительно новый материал мембранной кровли, в его основе синтетический каучук и армирующая сетка. ЭПДМ-мембраны – это кровельные покрытия, ориентированные индивидуально на конкретный объект. Главное отличие от ПВХ-мембраны – возможность покрыть крышу с любым углом наклона и конфигурацией.

Преимущества такой кровли:

• минимальный вес конструкции кровли;
• повышенная эластичность;
• безопасность для человека и окружающей среды.

Главный недостаток ЭПДМ-мембран – клеевой способ соединения, а не сварка горячим воздухом. С другой стороны, можно приобрести композитные варианты покрытий с многослойной структурой: верхний слой изготавливается из синтетического каучука, а нижний из полимерного битумного материала, который можно проклеивать традиционным методом нагрева и оплавления.

Срок службы кровли с ЭПДМ мембраной 25-50 лет.

ТПО-мембраны

Это самый современный и экологичный вариант мягкой мембранной кровли. В основе покрытия – термопластичные олефины и стеклоткань, стекловолокно или полиэстер.

Основные достоинства ТПО-мембран:

• возможность монтажа покрытия при низких температурах без потери качества укладки;
• отсутствие вредных для окружающей среды летучих пластификаторов;
• соединение материала сваркой горячим воздухом или механически, закрепляя мембрану внахлест;
• сохранение прочности на долгое время;
• возможность использования в местах повышенных нагрузок на кровлю.

Недостаток ТПО-мембран – невысокие показатели эластичности в сравнении с другими вариантами таких кровельных покрытий. Средний срок службы кровли от 50 лет.

Состав мембран ТехноНИКОЛЬ

Для гидроизоляции в подземных или подводных условиях применяют двухслойные неармированные ПВХ мембраны, внутренний слой состоит из ПВХ с пластификаторами, наружный — акриловый или сигнальный желтый из ПВХ.

В качестве кровельного материала применяют трехслойную ПВХ мембрану следующей конструкции:

• Верхний слой предназначен выполнять декоративную и защитную функцию, в его состав вводят пластификаторы, красители, стабилизаторы, добавки с устойчивостью к УФ излучению, огню, колебанию температур и так далее.
• Внутренний слой армирован сеткой из полиэфирных нитей и придает мембране необходимую прочность на разрыв и прокол.
• Нижний слой выполнен из обычного серого ПВХ и служит в качестве преграды для проникновения летучих пластификаторов во внутреннюю часть кровли.

Технология монтажа мембран

Работа осуществляется в несколько этапов:

1. На предварительно подготовленную поверхность укладывают разделительный слой, предотвращающий механические повреждения ПВХ-мембраны. В этих целях используют геотекстиль или стеклохолст. Материал распределяют ровно, без перегибов.
2. Первый рулон раскатывают, заходя на парапеты и другие вертикальные элементы. Загиб не должен превышать десяти сантиметров. Не допускаются складки и волны.
3. К вертикальным элементам крыши устанавливают прижимную планку.
4. Мембрану фиксируют к основанию. Используют пластиковые метизы с большим шагом резьбы и диаметром головки. Для вкручивания применяют электроинструмент, потому предварительно размечать и сверлить отверстия не нужно.
5. После закрепления мембраны аналогичным образом раскатывают прослойку.
6. Сверху укладывают следующий рулон материала с нахлестом до 8 см от установленного крепежа. Перекосы не допускаются. Свободный край закрепляют.

После укладки проводят осмотр, чтобы исключить волны, перекосы и другие дефекты. Если никаких проблем не обнаруживается, переходят к сварке нахлестов.

Технология укладки мягкой кровли

Мягкую кровлю Технониколь укладывают на сухое, ровное основание. Уровень влажности поверхности проверяют влагомером. При отсутствии такого прибора поверхность накрывают полиэтиленовой пленкой, и проверяют через 4 часа наличие влаги на пленке. Если пленка сухая, можно приступать к кровельным работам.

Праймер битумный

Битумный праймер для грунтовки основания можно приобрести готовый, вместе с материалом, или сделать самим, используя битум и бензин в соотношении 1:3.

Грунтовка наносится на тщательно очищенное основание.

Для плоской кровли необходимо формирование уклона в сторону водостока не менее полутора процентов. Сделать это можно с помощью плит утепления, которым задают необходимый уклон в процессе изготовления. Такие плиты выпускают производители наплавляемых рулонных материалов.

При укладке таких плит нужно просто соблюдать направление.

Можно сформировать уклон по направляющим при заливке стяжки.

Технология укладки мягкой кровли

На плоских крышах материал укладывают по длине крыши. Начинают монтаж в самом низком месте.

После раскатки рулона, примерки и обрезки лишнего материала его опять скатывают от края к центру, используя железную трубу.

Укладку следующего листа производят с нахлестом. Боковой нахлест должен составлять 8–10 см, торцевой — 15 см.

Следующие слои мягкой кровли укладывают в том же направлении со смещением продольных швов не менее чем на 30 см.

Для уменьшения волнистости листов материала рулоны ставят «торчком» перед монтажом. После этого они ложатся ровнее.

Устройство мембранной кровли

Крыши с мембранным покрытием конструктивно практически не отличаются от других видов мягкой кровли, только вместо рубероида или рубемаста сверху укладывается материал из нефтеполимерных смол или синтетического каучука. Существует три варианта кровельного пирога под такие покрытия.

Традиционная мягкая кровля с бетонным основанием

Традиционная кровля сооружается на неэксплуатируемых крышах из пустотных или ребристых железобетонных плит. При этом выдерживается следующая последовательность слоёв (снизу вверх):

• ж/б плита;
• разуклонка из лёгкого бетона (с добавкой керамзита или пенопласта);
• пароизоляция;
• утеплитель. Применяются жёсткие разновидности — керамзит, экструзионный пенополистирол или плиты из прессованной минваты высокой плотности;
• армированная стяжка;
• полимерная мембрана.

Инверсионная кровля

Инверсионной называется эксплуатируемая бетонная крыша, у которой традиционный порядок следования слоёв немного изменён: мембрана находится под утеплителем. На такой крыше может располагаться кафе, автопарковка или газон. Порядок слоёв здесь следующий:

• ж/б плита;
• разуклонка из лёгкого бетона;
• полимерная мембрана;
• влагостойкий жёсткий утеплитель: из доступных и эффективных таковым является только экструзионный пенополистирол;
• дренажный слой для фильтрации стоков — обычно слой щебня на подложке из геотекстиля;
• финишное покрытие: плитка, асфальтобетон по стяжке или плодородный грунт с растительностью.

Скатная кровля со стропильной системой

Конструкция скатной стропильной крыши выглядит так (снизу вверх):

• внутренняя обшивка (гипсокартон, фанера, вагонка и пр.);
• пароизоляция;
• стропила с уложенным между ними утеплителем;
• паропроницаемая гидроизоляционная мембрана или ветрозащита (не путать с мембраной кровельной);
• вентиляционный зазор, который формируется посредством набиваемой на стропила контробрешётки;
• гидроизоляционная плёнка;
• сплошная однослойная или двухслойная обрешётка;
• кровельная мембрана.

Как сваривать сложные швы и элементы

Такая необходимость возникает на всех крышах, сложные швы, усиления и обводки требуют специальной технологии.

Монтаж заплатки

Заплатки приходится ставить как во время монтажа нового мембранного покрытия, так и при ремонте старого. Они позволяют надежно устранять обнаруженные проблемные места, кроме того, технология рекомендует установку заплаток на угловые стыки мембран.

Вырезается заплатка

Шаг 1. Очистите и обезжирьте поверхность мембраны под заплаткой, положите ее на место приваривания.

Шаг 2. Приварите заплатку в нескольких местах как можно дальше от краев, это надо делать для того, чтобы исключить ее сдвиг во время сварки. Проверьте положение заплатки, при необходимости поправьте. На данном этапе работ ее еще можно отрывать и повторно фиксировать.

Заплатка приваривается в нескольких местах

Шаг 3. Приподнимите заплатку и заведите в щель сопло ручного паяльника. Насадка должна иметь быть размером 2 см, очень широкая не позволит создавать качественный шов.

Процесс фиксации заплатки

Шаг 4. Постоянно перемещайте сопло по окружности заплатки и ребром ролика прикатывайте мембрану. Старайтесь делать шов как можно шире, таким способом повышается герметичность соединения. Проходы ролика должны быть плотными, внимательно следите за процессом сваривания. Помните, что заплатка должна не приклеиваться, а именно привариваться, соблюдайте рекомендованные режимы.

Старайтесь, чтобы шов получился как можно шире

Ремонт закончен, заплатка поставлена

Усиление угловой зоны

С точки зрения надежности герметизации это самые сложные участки, для увеличения прочности покрытия крыши в этих местах рекомендуется делать дополнительные заплатки.

Устройство внутреннего угла плоской кровли (конверт)

Шаг 1. Вырежьте из мембраны круг диаметром примерно 20 см. Разрежьте его по радиусу к центру. Приставьте заплатку в угол, согните круг в конус. При этом следите, чтобы внешние кромки конуса плотно прилегали к покрытию. Зафиксируйте положение разрезанных кромок круга.

Шаг 2. Нагрейте узким соплом паяльника и тщательно сварите кромки. Для этого пользуйтесь узкой насадкой и плоским роликом. Работайте внимательно, тщательно приваривайте по всей длине. Заготовьте из мембраны второй круг радиусом примерно 3 см, его нужно будет приклеить к вершине конуса.

Шаг 3. По всей площади приклейте вырезанную мембрану к вершине конуса, проверьте герметичность. Сделать это просто – налейте в конус воду и подождите несколько минут. Если вода не протекает – отлично, можно подготовленный элемент приклеивать в углу крыши. Приставьте конус в угол крыши и начинайте сварочные работы

Особое внимание уделяйте верхней вертикальной кромке, именно в этом места вода чаще всего попадает под мембрану. Приступайте к усилению угловой зоны только после того, как технология освоена хорошо, все действие контролируются, температура нагрева определяется интуитивно

Если таких навыков нет, то попытки дополнительно герметизировать и усилить углы могут привести к обратному результату.

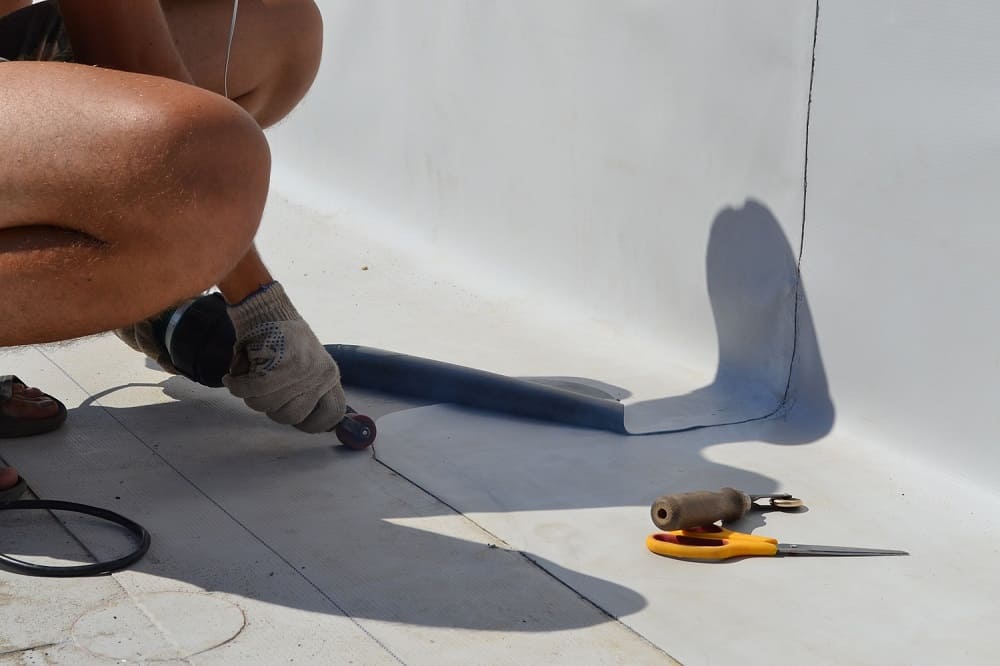

Усиление внутреннего угла

В углах мембрана не прилегает к твердым основаниям плотно, во многих местах есть зазоры. Это значит, что с большим усилием нельзя прижимать ролик – возрастают риски нарушения целостности мягкого нагретого материала. Для того чтобы получать качественный сварной шов при незначительном прижатии поверхностей, следует немного увеличить температуру нагрева. Насколько именно – универсального совета не существует. Мастер должен ориентироваться самостоятельно на основании личного практического опыта производства кровельных работ.

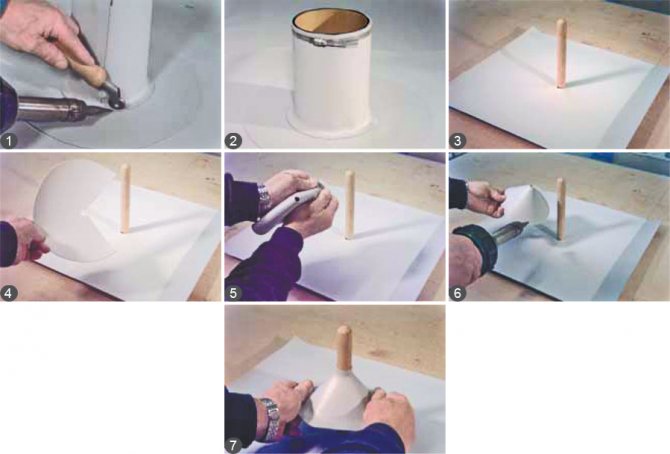

Герметизация прохода малого диаметра в кровле

И последнее. Бояться нужно не большого количества заплаток, а протечек. При малейших подозрениях используйте заплатки, протечки необходимо предотвращать, а не ликвидировать их последствия. Внешний вид мембранной крыши – не самая главная характеристика здания.
