Как согнуть профильную трубу в домашних условиях без трубогиба?

Способы гибки труб большого и малого диаметров

Технологии гибки зависят от пластичности конструкционного материала трубы, толщины ее стенок и габаритов арматуры (внешнего и внутреннего диаметра). Причем все эти параметры определяют и максимальный радиус изгиба, и тип технологического процесса гибки. Поэтому далее по тексту мы рассмотрим процессы гибки труб из разных конструкционных материалов.

Гибка труб из цветных металлов

Например, гибка труб из меди алюминия и прочих цветных металлов с высокой ковкостью осуществляется вручную, холодным способом. Ведь и медь, и алюминий отличаются высокой теплопроводностью, а высокая ковкость этих металлов позволяет «согнуть» трубы без разогрева.

Гибка труб из цветных металлов

И в большинстве случаев процесс гибки медных и алюминиевых осуществляется следующим образом:

Внутреннее пространство заполняется водой или песком.
Торцы трубы закрываются пробками.
Тело трубы гнется с помощью «калибра» — дуги с нужным радиусом, или частокола штырей, в котором можно зафиксировать один торец трубы.

В итоге, можно утверждать, что большинство медных и алюминиевых труб гнут, по сути, кустарными методами. Ну а в промышленном производстве используют высокотехнологичный процесс гидроформирования профиля и тела труб.

Гибка труб из стали

Гибка труб из «нержавейки» или конструкционной стали осуществляется, как холодным, так и горячим способом.

Гибка труб из стали

Причем горячая гибка реализуется с помощью тех же методик, что и деформация арматуры из цветных металлов. Только водой или песком стальную трубу заполнять уже не нужно. Тело стальной арматуры просто прогревают в месте сгиба, до красно-оранжевого цвета, после чего трубу можно согнуть руками. Правда, такую трубу уже нельзя использовать в трубопроводах высокого давления. Ведь после нагрева изменится и структура и прочностные характеристики железоуглеродистых сплавов.

Более продвинутый способ – это механическая гибка, которую реализуют с помощью вальцовых станков. Труба деформируется под давлением верхнего вальца, а нижняя пара транспортирует сквозь зону деформации весь мерный отрезок трубы. С помощью этой технологии можно согнуть трубу даже в кольцо. Причем, механическая гибка практически не влияет на прочностные характеристики труб. Поэтому данный способ практикуют при сборке, и трубопроводов, и металлоконструкций.

Стальные трубы большого диаметра гнут холодным способом, прорезая в теле трубы деформационные канавки (с внешней и внутренней стороны радиуса изгиба). Причем, после деформирования арматуры эти канавки придется заварить. Прочностные характеристики деформируемой трубы, в данном случае, зависят от качества сварочного шва.

Гибка труб из металлопластика и конструкционных полимеров

Гибка труб из металлопластика

В данном случае используются только холодные методы гибки. Ведь полимерные трубы и арматура из металлопластика плавится при температуре выше 175 градусов Цельсия. А естественная пластичность присуща всем полимерам.

Причем для гибки полимерных труб нужно меньшее деформирующее усилие. Например, трубы малого диаметра можно согнуть руками, а калибр или лекало, определяющие радиус изгиба, используются лишь как инструмент контроля результатов процесса.

И даже гибка металлопластиковых колонн большого диаметра осуществляется, по сути, в ручном режиме. Только в этом случае во внутреннюю часть трубопровода нужно засыпать прогретый до 100-120 градусов Цельсия песок, который изменит пластичность тела арматуры. Ведь полимеры начинают «размягчаться» уже при 40-60 градусах Цельсия, а стойкий к высоким температурам металлопластик – при 120-140 градусах.

То есть, с гибкой полимерных и композитных труб нет никаких проблем. Любую арматуру из конструкционных полимеров можно согнуть руками.

Приспособления для гибки труб

Вопрос о том, как согнуть трубу без трубогиба, не вызовет затруднений, если использовать для выполнения этой операции простейшие приспособления. Выполнять холодную гибку труб можно с помощью следующих устройств.

В тех случаях, когда согнуть необходимо мягкую (алюминиевую) или стальную трубу с высотой профиля не больше 10 мм, используется горизонтальная плита с отверстиями, в которые вставляются упоры – металлические штыри. При помощи этих штырей и выполняется гибка изделий по требуемым параметрам. У данного метода есть два серьезных недостатка: невысокая точность гибки, а также то, что при его использовании необходимо прикладывать значительные физические усилия.
Изделия с высотой профиля 25 мм лучше гнуть при помощи роликовых приспособлений. Труба надежно фиксируется в тисках, а к той ее части, которую надо согнуть, усилие прикладывается при помощи специального ролика. Данное приспособление позволяет получить более качественный изгиб, но также требует приложения физических усилий.

Вариант, что называется, на скорую руку. Длинный рычаг этого крайне незамысловатого приспособления позволяет справиться с довольно толстыми трубами

Сделать разовый изгиб трубы помогут элементарные приспособления

Для формирования на стальных или алюминиевых профтрубах изгиба с большим радиусом кривизны используют неподвижные округлые шаблоны, на которых монтируют специальные хомуты для фиксации изделия. На таком приспособлении трубу гнут также вручную, с усилием укладывая ее в паз шаблона, форма которого точно соответствует требуемому радиусу изгиба.

Фанера и металлические скобы – это всё, что нужно для изготовления гибочного шаблона

Гибочная плита

Чтобы эффективно гнуть стальные или алюминиевые трубы в домашних условиях, можно изготовить модернизированную гибочную плиту, воспользовавшись следующими рекомендациями.

Роль такой плиты играет панель, которую вырезают из листового металла большой толщины.
Панель, выполненную таким образом, приваривают к стойке, которая устанавливается на специальный пьедестал.
В панели просверливается два отверстия, необходимые для установки болтов, служащих упорами для профильной трубы.
На один из болтов-упоров устанавливается специальная насадка, при помощи которой и регулируется радиус изгиба.
Чтобы обеспечить соосность отрезков трубы, прилегающих к сгибу, над заготовкой размещают металлическую пластину, фиксируемую болтами.

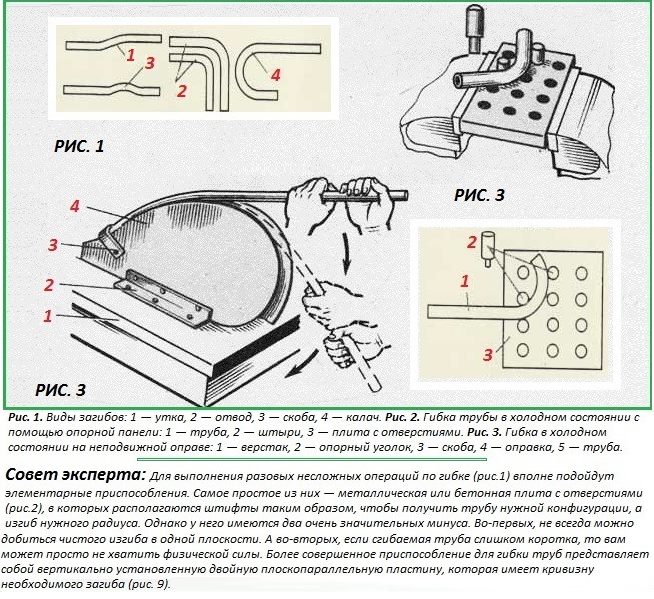

Схема стенда для гибки профильных труб

Принцип изготовления несложного самодельного гибочного устройства

Гибка по оправке

Для гибки в домашних условиях профильных трубных изделий, высота стенки которых не превышает 25 мм, можно изготовить специальную оправку. В этих целях лучше использовать габаритный верстак, на поверхности которого будет достаточно места для такого приспособления. Для выбора оптимального места расположения элемента, фиксирующего сгибаемую трубу, на одном конце верстака выполняются часто расположенные отверстия. За обеспечение требуемого радиуса изгиба профтрубы отвечает специальный шаблон, который можно изготовить из толстой фанеры или металлического уголка, если вы собираетесь часто его использовать.

Сгибание профильной трубы при помощи оправки

Как избежать овализации

При проведении «холодного» сгибания, есть тонкости, учитывая которые у профиля сохраняется поперечное сечение. Для этого устанавливаются ограничители:

внутренний — не позволяет сужаться трубопроводу;
наружный — он не даёт возможность расширяться боковым стенкам.

Изготавливая теплицу из профильной трубы, нет надобности в соблюдении точности радиуса изгиба, поэтому не стоит тратиться на покупку дорогого станка.

Подойдёт подручный инструмент, он есть у любого домашнего мастера. Применяя его, можно сделать вполне приличную заготовку для парника на даче.

Советы и рекомендации

Занимаясь гибкой, нужно учитывать ряд обстоятельств:

закупая профиль, убедитесь, что они все одинакового размера, марки стали и принадлежат одной партии поставки;
при использовании сварных профилей сторону со швом ориентируйте к внутреннему радиусу, в противном случае возможен его разрыв;
работая с болгаркой, не забывайте использовать защитные средства в виде очков или маски;
следует учитывать, что концевые участки не всегда удается согнуть до требуемого размера, поэтому при расчете длины заготовки нужно учесть их длину и отрезать такие куски по окончании формирования детали;
нужно провести антикоррозионную обработку металла и в дальнейшем производить ее регулярно.

Услуги по гибке

Такой сервис не мог не стать отдельным направлением развития бизнеса, поскольку предполагает в промышленном варианте использование довольно сложного технологического оборудования.

Услуги по гибке также присутствуют на рынке и предполагают исполнение как радиусной гибки, так и арочной. Разделение происходит таким образом, потому, что для каждой из этих операций применяется специфическое оборудование. В первом случае это трубогиб, во втором трехвалковая вальцовка.

Нужно признать, что ценовые показатели за выполнение таких операций весьма приемлемые:

стоимость одного углового сгиба составляет 30 рублей;
один погонный метр арочного пролета обойдется также в 30 рублей.

Приспособления для гибки

Конструкция сооружения зависит от диаметров, с которыми предстоит взаимодействовать.

Для трубопрокатных материалов с диаметром до 20 мм можно сделать простое приспособление, состоящее из стальных штырей, помещенных в бетонную плиту. Труба, вставленная между штырями, сгибается на нужные размеры.

Но, когда диаметр превышает 20 мм, то для сооружения нужно разработать более сложные конструкции.

Как вариант: пару роликов с круглым боковым сечением на гранях закрепляют на устойчивое мощное основание. Радиус данной грани ролика обязан совпадать с диаметром трубопрокатного изделия, которое необходимо загнуть.

Заготовка вставляется между роликами и ее конец фиксируют. Другой конец крепят к лебедке, и ее приводят в действие. Когда угол на трубе достигает требуемого параметра, лебедку останавливают.

Весь процесс создания данного трубогиба необходимо разделить на следующие этапы.

На валах нужно закрепить шестерни и подшипники. Шестерни фиксируют через шпонку. Подшипники советуют приобретать в комплекте с опорами.
Шестерни и цепь подходят от любого автомобиля.
Используя сварочный аппарат, варится основание, и к нему прикручивают вал прижима.
Далее приваривают пружинные гайки и площадку для них.
Прикручивают опорные валы внизу.
Сооружается натяжная цепь.
На финальном этапе приделывают ручку к валу (советуют использовать ручку, которая вращается).

Такое устройство быстро выполняет деформацию путем пропуска через него трубопрокатного изделия.

Гибка с использованием средств внутреннего противодействия – заполнение песком или водой

Можно согнуть профильную трубу, не нарушая ее целостности. Для это проделайте следующее:

С одного торца в трубу забиваем деревянный клин, так чтобы он плотно перекрыл отверстие.

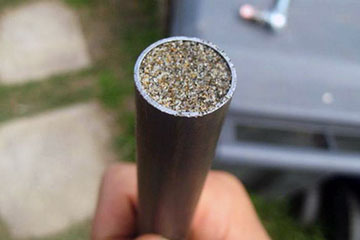

Засыпаем внутрь просеянный и хорошо высушенный (для этого его лучше прокалить на огне) песок. Производя засыпку, трубой следует постукивать об пол, чтобы песок ложился плотнее.
Заполнив трубу песком, второй ее торец также следует забить деревянной пробкой.
Прогрев место сгиба любым удобным способом, например, с помощью паяльной лампы или газовой горелки, трубе придают желаемую кривизну, опять же используя для этого деталь-шаблон.
По завершении операции нужно извлечь пробки. Если они забиты слишком туго, их можно высверлить или выжечь. Песок тоже удаляется.

При отсутствии шаблона нужного диаметра можно забить в доску несколько гвоздей в виде дуги с необходимой кривизной.

Хорошим наполнителем для такого рода операций является и лед. С его помощью изгибают трубы с тонкой стенкой. После закупорки одного края, трубу заполняют водой. Затем устанавливают вторую пробку и помещают деталь в морозилку либо на улицу, если дело происходит зимой. После замерзания жидкости трубу можно смело гнуть.

Как сделать трубогиб самостоятельно

В некоторых случаях можно обойтись без приобретения ручного профилегиба. Данное устройство можно смастерить самостоятельно. Оно подойдет для обработки трубных изделий малых диаметров, например, для каркаса беседок или теплиц.

бетонного блокастальных штыков

Для трубных конструкций диаметром свыше 2,5 см необходимо создать профилегиб с применением роликов. Их закрепляют на основании бетона. Величина радиуса боковых граней роликов должна быть равна радиусу изгибаемой трубы. Профтруба, размещенная между колесиками, закрепляется на одном конце. Другим концом ее прикрепляют к лебедке, которая приводится в действие и придает трубе необходимый изгиб.

При создании самодельных трубогибов для профильной трубы необходимо учитывать следующие параметры:

Расстояние от трубы до ведущего колеса профилегиба зависит от размеров трубы: для изделия с радиусом в 2,5 см необходим зазор в 6 мм, для более крупных трубных конструкций эта цифра варьируется от 6 до 12 мм.
Слишком малое расстояние между колесом и трубой приведет к тому, что нужно будет приложить намного больше физических усилий для сгиба трубной конструкции.
Слишком большой зазор повлечет за собой неравномерность изгиба и нарушение целостности конструкции.

Гибка труб в домашних условиях

Профильную трубу согнуть своими руками можно и без помощи специальных станков и инструментов. Причем в большинстве случаев можно добиться изгиба действительно неплохого качества.

Выполнение гибки с применением болгарки и сварки

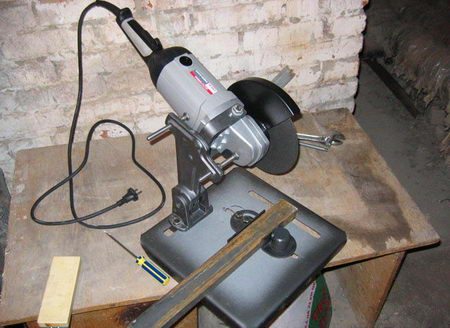

Станок для пропила профильных труб болгаркой

Перед тем, как согнуть профильную трубу, потребуется вооружиться болгаркой и обычным сварочным аппаратом.

Гибку выполняют в следующей последовательности:

Рассчитывают радиус закругления трубы.
По длине изгибаемого участка выполняют равномерно поперечные пропилы трех сторон.
После этого с легкостью гнут трубу.
Сваривают пропиленные места.
Обрабатывают и шлифуют место сварки.

Таким способом можно достичь впечатляющего внешнего результата при нужном радиусе изгиба трубы.

Гибка с использованием средств внутреннего противодействия

Одним из таких средств может стать специально изготавливаемая пружина. Перед тем, как согнуть трубу профильную, из стальной проволоки толщиной в 1-4 мм (в зависимости от толщины изгибаемой трубы) навивают пружину квадратного сечения.

Величина каждой из сторон сегмента пружины должна быть на 1,5-2 мм меньше внутренних величин сечения трубы, чтобы пружина могла без каких-либо усилий внедриться внутрь трубы.

После установки трубы в месте предполагаемого сгиба, непосредственно перед тем, как гнуть профильную трубу, изгибаемый участок разогревают паяльной лампой. Далее производят изгиб трубы на болванке, радиус которой равен требуемому внутреннему радиусу гнущейся трубы.

При необходимости согнуть медную профильную трубу (для водопровода или отопления) в зимний период, может быть применен несколько оригинальный метод.

Итак, как загнуть трубу профильную:

Трубу из меди заполняют водой, закрыв предварительно один из ее концов пробкой.
Выставляют трубу на мороз до полного замерзания жидкости.
Гибка медной трубы после этого может быть выполнена по шаблону соответствующего радиуса практически без потери сечения и без усилий.

Пример используемой для гибки болванки

Как согнуть профтрубу без трубогиба? Подготовьте несколько ведер сухого и чистого песка. Если чистый песок достать не удалось, подойдет и обычный, пролежавший во дворе.

Его потребуется просеять и как следует высушить, прокалив его на костре или при помощи газовой горелки до той поры, пока песок не перестанет парить и дымить. После обработки и остывания песок ссыпают в сухую и чистую тару.

Перед тем, как согнуть квадратную трубу, в нее с одной из сторон забивают деревянный клин на глубину 10-20см, а далее насыпают в свободное отверстие трубы подготовленный чистый и сухой песок до полного заполнения трубы. Далее забивают аналогичный клин с другой стороны трубы и начинают, непосредственно, процесс гибки.

Операция, как и в предыдущих случаях, производится с применением болванки диаметром, соответствующим требуемому внутреннему радиусу изгиба. Если изгиб слишком крутой (малый радиус), место сгиба можно нагреть при помощи горелки. Песок, плотно забитый в трубу, не даст ей потерять целостность либо сильно деформироваться.

По окончанию гибки на костре выжигают одну из пробок, удаляют из трубы песок и выбивают либо выжигают из трубы вторую пробку. Времени на гибку таким способом уйдет не на много больше, в сравнении с тем, как загнуть профильную трубу с помощью трубогиба.

Представленные в статье методы гибки профильных труб будут эффективны при выполнении всех перечисленных условий, однако изгиба действительно высокого качества во всех смыслах слова можно достичь, только воспользовавшись помощью профессионалов, которые выполнят работы на специально предназначенном для этого оборудовании. Подходите к работе со знанием дела, только благодаря этому удастся достичь желаемого результата, затратив при этом минимум средств и усилий.

Приспособления для гибки труб

В тех случаях, когда согнуть необходимо мягкую (алюминиевую) или стальную трубу с высотой профиля не больше 10 мм, используется горизонтальная плита с отверстиями, в которые вставляются упоры – металлические штыри. При помощи этих штырей и выполняется гибка изделий по требуемым параметрам. У данного метода есть два серьезных недостатка: невысокая точность гибки, а также то, что при его использовании необходимо прикладывать значительные физические усилия.
Изделия с высотой профиля 25 мм лучше гнуть при помощи роликовых приспособлений. Труба надежно фиксируется в тисках, а к той ее части, которую надо согнуть, усилие прикладывается при помощи специального ролика. Данное приспособление позволяет получить более качественный изгиб, но также требует приложения физических усилий.

Сделать разовый изгиб трубы помогут элементарные приспособления

Фанера и металлические скобы – это всё, что нужно для изготовления гибочного шаблона

Гибочная плита

Роль такой плиты играет панель, которую вырезают из листового металла большой толщины.
Панель, выполненную таким образом, приваривают к стойке, которая устанавливается на специальный пьедестал.
В панели просверливается два отверстия, необходимые для установки болтов, служащих упорами для профильной трубы.
На один из болтов-упоров устанавливается специальная насадка, при помощи которой и регулируется радиус изгиба.
Чтобы обеспечить соосность отрезков трубы, прилегающих к сгибу, над заготовкой размещают металлическую пластину, фиксируемую болтами.

Схема стенда для гибки профильных труб

Принцип изготовления несложного самодельного гибочного устройства

Гибка по оправке

Сгибание профильной трубы при помощи оправки

Применение профилегиба

Конечно, если вам предстоит значительный объем работ по гибке профильных труб, лучше изготовить для этого специальный станок, чертежи которого несложно найти в интернете. Не будем здесь разбирать данный вопрос, так как более чем детально рассмотрен в статьях по ссылкам ниже.

Один из многочисленных вариантов самодельного профилегиба

Не обойтись без такого станка и в том случае, если вам надо согнуть трубы с большим сечением профиля. Основными рабочими органами такого станка, отличающегося широкой универсальностью, являются три валка, два из которых фиксируются неподвижно, а за счет изменения положения третьего регулируют радиус изгиба изделия. В качестве привода такого устройства используется цепная передача и рукоятка, которую вращает оператор.

Особенности разных видов профиля

Профильные трубы выпускаются с самым различным сечением: в виде окружности, квадрата, прямоугольника, овала. В домашних условиях мастера предпочитают применять квадратный и прямоугольный металлопрокат. Объясняется такой выбор просто: на трубы этого типа легче и надежнее крепится наружное покрытие.

В домашних условиях мастера предпочитают квадратный и прямоугольный металлопрокат

Для определения допустимого радиуса изгиба квадратного или прямоугольного профиля нужно знать его высоту и придерживаться таких правил.

При высоте профиля, меньшей или равной 20 мм, трубу без брака можно согнуть на отрезках, которые длиннее показателя, равного 2,5, умноженному на h, где буквой h обозначается высота сечения трубы.
Металлопрокат с профилем большей высоты разрешается гнуть на участках, рассчитываемых по формуле 3,5 * h. При меньшей длине заготовка с большой долей вероятности будет испорчена.

Перед тем, как гнуть профильную трубу в домашних условиях, обратите также внимание на толщину ее стенок. Если они тоньше 2 мм, от сгибания лучше отказаться: качественного изгиба не получится

При использовании такого металлопроката для создания конструкций трубы лучше соединять сваркой.

Имеет свои особенности гибка профильной трубы из низколегированной или углеродистой стали. Такие заготовки после сгибания отпружинивают, возвращаясь к первоначальному виду. Так что мастеру потребуется повторная подгонка по шаблону. В некоторых случаях вторичного сгибания можно избежать, если изначально задать радиус изгиба больший, чем требуется. Тогда отпружинивание приведет в конце процесса трубу к запланированному результату.

Степень отпружинивания характеризуется пластическим моментом сопротивления, обозначаемым Wp. Его параметры обязательно имеются в документации на металлопрокат. Чем ниже Wp, тем меньше станет пружинить заготовка при гибке.

Как избежать овализации

внутренний — не позволяет сужаться трубопроводу;
наружный — он не даёт возможность расширяться боковым стенкам.

Рекомендовано брать как ограничитель жёсткий материал, он хорошо держит форму.

Советы и рекомендации

Занимаясь гибкой, нужно учитывать ряд обстоятельств:

закупая профиль, убедитесь, что они все одинакового размера, марки стали и принадлежат одной партии поставки;
при использовании сварных профилей сторону со швом ориентируйте к внутреннему радиусу, в противном случае возможен его разрыв;
работая с болгаркой, не забывайте использовать защитные средства в виде очков или маски;
следует учитывать, что концевые участки не всегда удается согнуть до требуемого размера, поэтому при расчете длины заготовки нужно учесть их длину и отрезать такие куски по окончании формирования детали;
нужно провести антикоррозионную обработку металла и в дальнейшем производить ее регулярно.

Услуги по гибке

Нужно признать, что ценовые показатели за выполнение таких операций весьма приемлемые:

стоимость одного углового сгиба составляет 30 рублей;
один погонный метр арочного пролета обойдется также в 30 рублей.

В сравнении со стоимостью металла и доставки материала по Подмосковью, это действительно практически даром.

Приспособления для гибки

Конструкция сооружения зависит от диаметров, с которыми предстоит взаимодействовать.

Но, когда диаметр превышает 20 мм, то для сооружения нужно разработать более сложные конструкции.

Весь процесс создания данного трубогиба необходимо разделить на следующие этапы.

На валах нужно закрепить шестерни и подшипники. Шестерни фиксируют через шпонку. Подшипники советуют приобретать в комплекте с опорами.
Шестерни и цепь подходят от любого автомобиля.
Используя сварочный аппарат, варится основание, и к нему прикручивают вал прижима.
Далее приваривают пружинные гайки и площадку для них.
Прикручивают опорные валы внизу.
Сооружается натяжная цепь.
На финальном этапе приделывают ручку к валу (советуют использовать ручку, которая вращается).

Такое устройство быстро выполняет деформацию путем пропуска через него трубопрокатного изделия.

Радиус гиба трубы – приспособления для получения в быту и промышленности

На строительном рынке можно обнаружить большое количество приспособлений индивидуального использования для изгибания труб, от простейших пружин до сложных электромеханических станков с гидравлической подачей.

Ручные трубогибы

Трубогибы данного класса обладают невысокой стоимостью, имеют простую конструкцию, малый вес и габариты, процесс изгибания заготовки происходит за счет физического усилия работника. По принципу работы ручные агрегаты, выпускаемые промышленностью, можно разбить на следующие категории.

Рычажные. Изгибание производится за счет большого рычага, позволяющего уменьшить прилагаемое мышечное усилие. В таких устройствах заготовка вставляется в оправку заданной формы и размера (пуансон) и с помощью рычага происходит огибание шаблонной поверхности изделием – в результате получается элемент заданного профиля. Рычажные устройства позволяют получать радиус закругления в 180 градусов и подходят для труб из мягких металлов небольшого диаметра (до 1 дюйма). Для получения закруглений различного размера используют сменные пуансоны, для облегчения проведения работ многие модели оснащаются гидроприводом.

Рис. 7 Арбалетные приспособления ручного типа

Арбалетные. При работе заготовка помещается на два валика или упора, а изгибание происходит давлением на ее поверхность между упорами пуансона заданной формы и сечения. Агрегаты имеют сменные пуансонные насадки и передвижные упоры, позволяющие задавать радиус изгиба стальной трубы или заготовок из цветных металлов.

Гибочный башмак установлен на штоке, который может перемещаться с помощью винтовой передачи, гидравлического давления жидкости при ручном нагнетании или посредством гидравлики с электроприводом. Подобные устройства позволяют производить изгибание труб из мягких материалов диаметром до 100 мм.

Трехроликовые агрегаты (трубогибочные вальцы). Являются самым распространенным типом трубогибочных агрегатов в быту и промышленности, работают по принципу холодной вальцовки. Конструктивно выполнены в виде двух роликов, в ручьи которых устанавливается заготовка, третий ролик постепенно подводят к поверхности, одновременно прокатывая изделие в разные стороны. В результате происходит деформация заготовки без складкообразования большего сечения, чем в других ручных трубогибах.

Отличительной особенностью агрегата является невозможность получения малого радиуса закругления (обычное значение 3 – 4 величины внутреннего диаметра).

Все перечисленные устройства являются бездорновыми агрегатами, поэтому неэффективны при гибке тонкостенных изделий, также их нежелательно использовать при работе с заготовками со сварным стыком стенок – при пластический деформации возможно раскрытие отдельных участков шва.

Рис. 8 Трубогибочные вальцы

Электромеханические трубогибы

Электромеханические агрегаты в основном используются в промышленности и обеспечивают выполнение следующих технологических процессов.

Бездорновая гибка. Станки применяются при работе с заготовками, для радиусов гиба 3 – 4 D., способны изгибать толстостенные трубы для мебельной и строительной отрасли, магистральных трубопроводов. Станки имеют самую простую конструкцию и управление по сравнению с другими видами, отличаются малыми габаритными размерами и весом.

Бустерная обработка. Агрегаты, работающие по специальной технологии продвижения каретки с деталью дополнительным узлом, разработаны для получения сложных гибов без утоньшения стенок. Применяются для изготовления змеевиков различной формы в тепловой энергетике, котельной и водонагревательной индустрии.

Дорновая гибка. Агрегаты данного типа позволяют производить высококачественное изгибание тонкостенных элементов с наружным диаметром до 120 мм. Промышленные станки могут иметь автоматическое или полуавтоматическое исполнение с числовым программным управлением.

Трехвалковая гибка. Конструкция широко используется для изгибания любых металлов и сплавов, отличается универсальностью: отлично справляется с профилем круглого или прямоугольного сечения, уголками и плоскими пластинами. Многофункциональность агрегата достигается за счет смены валков с различным видом рабочих поверхностей и размеров.

При помощи данного агрегата удобно гнуть элементы большой длины с одинаковым большим радиусом закругления на всем протяжении.

Рис. 9 Промышленные трубогибы

Как влияет форма и технические характеристики профтрубы на выбор способа изгиба

Профильные трубы не бывают круглыми, они прямоугольные, овальные или квадратные. Для изготовления теплиц около дачного дома рекомендовано брать квадратные или прямоугольные модели, у них плоские стенки, на них проще крепить покрытие.

Модельный ряд профилей огромен. Они имеют различные геометрические параметры. К основным относятся — размер поперечного сечения и толщина стен. Важна пластичность, от этого показателя зависит возможный радиус изгиба. Стоит отметить, что у нагретой профильной трубы повышается пластичность, тем самым изогнуть её легче.

Есть два технологических способа:

«холодный» — без воздействия температурой;
«горячий» — участок предварительно нагревается.

Кроме того, трубопровод из низколигерованного и углеродистого материала имеет повышенную упругость, и он может «отпружинить» при згибе, поэтому для изготовления теплиц не используется. Не рекомендованы профильные трубы диаметр, у которых 2 мм, так как у них низкий показатель прочности в месте загиба.

Строгих нормативов для выбора методики гибки квадратных труб нет, есть лишь для овальных. По данным нормам применяется «горячая» технология к трубопроводу от 100 мм, но эти стандарты не распространяются на профильные изделия.

Рекомендовано провести пробную гибку в домашних условиях — один конец профтрубы надо зажать в тиски, а на второй одеть трубку большего диаметра. Данное «плечо» необходимо подтянуть, выгибая заготовку — гнётся легко, тогда можно не проводить подогрев. Каким из этих способов загнуть профтрубу в домашних условиях — решать вам.

Способы гибки по виду материала труб, для:

металлопрокатных — сварной, с подрезкой болгаркой;
стальных — с нагреванием;
пластиковых или алюминиевых — любой вариант, так как материал мягкий.

Квадратный металлопрокат отличается показателем сечения и размером стенок. Эти факторы влияют на угол сгиба.

Инженерных нюансов в вопросе существует большое множество. Но для домашней работы их все знать не обязательно

Важно лишь обратить внимание на следующие аспекты

Тонкие изделия с сечением до 20 мм без трубогиба необходимо сгибать в зоне, которая в 2,5 раза длиннее, чем высота самой трубы.
Толстый металлопрокат можно согнуть в зоне, которая в три раза длиннее, чем сечение. Если этот момент проигнорировать, то металл трескается снаружи или деформируется изнутри.
Сгибание квадратный трубы опасно в одном отношении: возникновении перелома по месту выполнения операции, в результате которого деталь отправляется в окончательный брак.
Ограничивающим условием являются следующее соотношение – минимальный радиус не должен быть меньше двух с половиной размеров по сечению сгиба. Например, для изделия толщиной 40 мм минимальный внутренний радиус составит 40 х 2,5 = 100 мм.

До того, как согнуть стальную профильную трубу следует помнить еще одно правило.

Изделие после воздействия стремиться вернуть первоначальную форму. По этой причине лучше выполнить изгиб немного больше, чем необходимо по схеме. Если согнуть заготовку немножко больше, то в конечном итоге закругление получиться таким, как требует схема.

Все эти условности перед тем, как начать работы, необходимо обязательно учитывать, иначе наедятся на качественный результат бесполезно.
