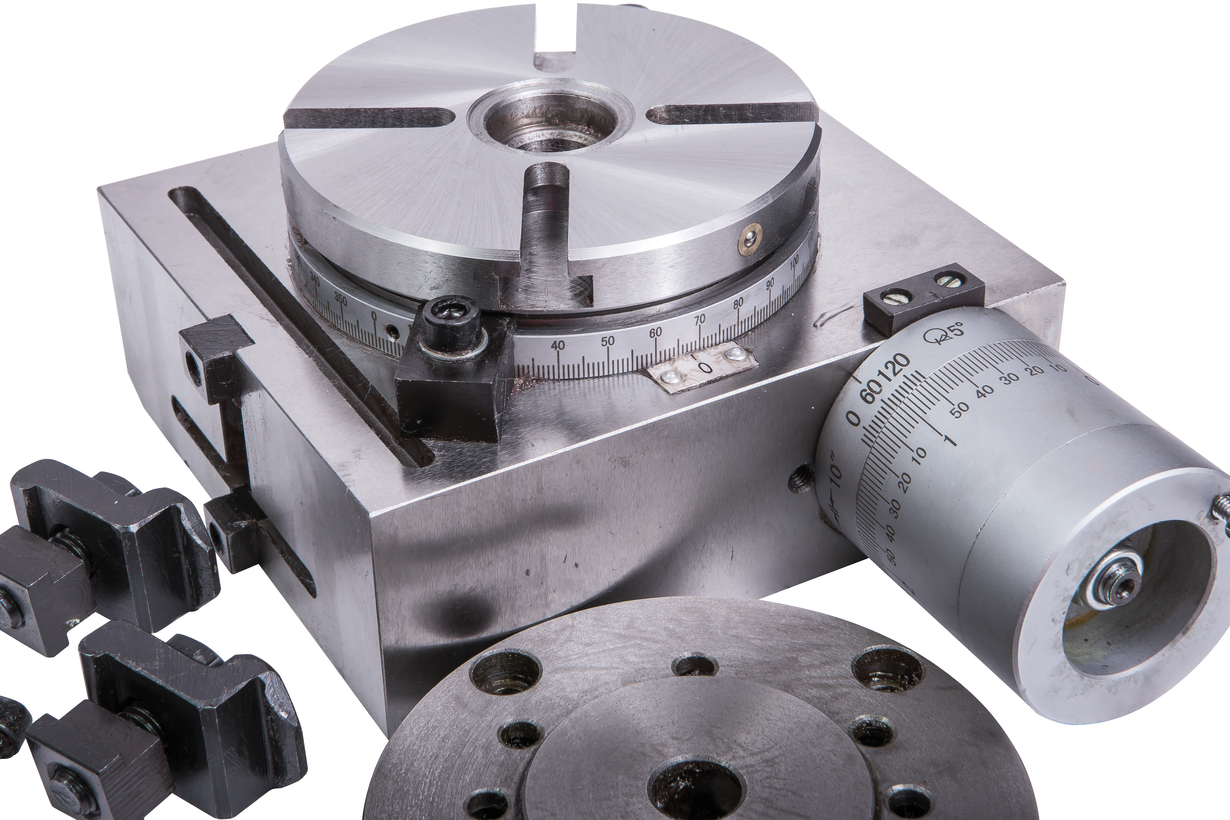

Поворотный стол для фрезерных, расточных, сверлильных станков

Классификация

Рассматриваемый узел представляет собой тщательно отшлифованную поверхность, где имеются так называемые Т-образные пазы, предназначенные для позиционирования обрабатываемой детали. Пазы размещаются либо по дуге окружности, либо в продольном направлении (реже – в поперечном). Соответственно этому различают круглые и прямоугольные поворотные столы.

С наличием такого узла снятие металла (при фрезеровании, строгании и иным подобным операциям) может производиться сразу по трём координатам X, Y, Z, причём с одновременным поворотом заготовки на любой требуемый угол. Функциональность особенно повышается, если горизонтальный поворотный стол установлен на станке, оснащённом системой ЧПУ. В этом случае допустимо высокоточное оформление таких сложных переходов, как получение спиральных канавок, круглых радиусных переходов и других элементов контура повышенной сложности.

Поворотный стол может быть спроектирован и изготовлен в следующих вариантах:

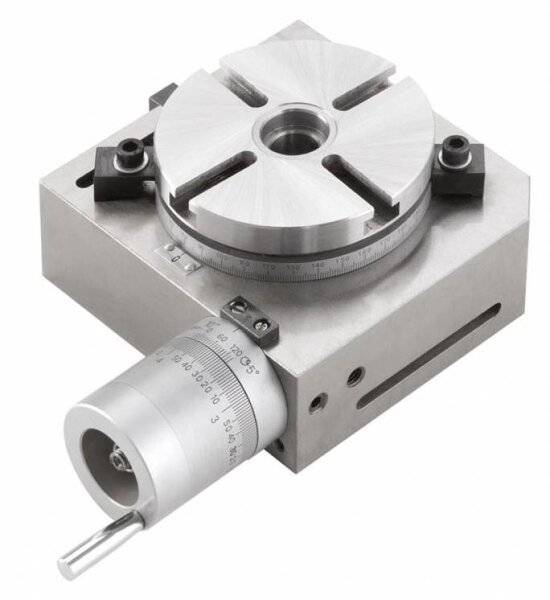

Круглый: здесь возможна обработка заготовок по дуге окружности или получение винтовых поверхностей. При размещении Т-образных пазов по дуге можно устанавливать несколько исходных заготовок одновременно .
Вертикально наклоняемый поворотный стол: он допускает фрезерные операции на составных конструкциях, в том числе и располагающихся перпендикулярно друг другу.
Вертикально наклоняемый с поворотными дисками: при их наличии на станке можно производить фрезерные операции с несколькими заготовками без их переустановки.
Горизонтальный поворотный стол, который обеспечивает возможность для фрезерных работ с заготовками увеличенных габаритных размеров; такой вариант конструкции подходит для малогабаритного оборудования.
Поворотный стол, снабжённый вакуумным захватом. При такой конструкции фиксация фрезеруемой заготовки может быть произведена по любой плоскости, в горизонтальном/вертикальном положениях, и под любым углом. Применяется на агрегатах с ЧПУ.

Материал для основания

Перед началом создания устройства нужно подумать, какие именно использовать материалы и запчасти. Предварительная подготовка необходима чтобы они могли дать будущему творению следующие характеристики:

Нормальный рабочий вес, чтобы один человек мог без ощутимого труда работать с таким столом.
Простота и универсальность установки. Хорошее изделие обязано подходить под разные типы сверлильного оборудования.
Максимальная экономия средств на изготовлении. Если разработка окажется слишком дорогой, то не проще ли купить уже готовый предмет.

Чаще всего этим требованиям удовлетворяют такие распространенные и экономные варианты:

Если стол нужен в основном для сверления мягких материалов (дерево, пластик), то алюминий будет лучшим вариантом. Он предельно легок и обладает достаточной прочностью.

Конструкция

Для выполнения вышеперечисленных функций ручной поворотный стол металлорежущего станка должен состоять из:

Массивного призматического корпуса.
Механизма перемещения (чаще — червячной передачи, конструкция которой обеспечивает точную установку заготовки относительно фрезерной головки станка).
Планшайбы – детали с Т-образными пазами и устройством для точной установки обрабатываемого изделия.

В зависимости от технологического назначения данные узлы могут комплектоваться и иными приспособлениями.

Поворотный стол для металлорежущих станков с ЧПУ дополнительно оснащают сельсинными электродвигателями (иногда – шаговыми), что даёт возможность отрабатывать все перемещения в соответствии с поступающими управляющими командами. Наиболее часто встречаются такие конструкции для выполнения синхронного поворота стола станка с последующим перемещением по одной или нескольким координатам.

Точность отработки управляющих команд, при минимальных потерях мощности сельсинного привода возможна тогда, когда необходимые перемещения выполняются при помощи радиально-аксиальных подшипников. Они нечувствительны к изгибающим моментам и поперечным силам, возникающим во время обработки массивных деталей.

Следует отметить, что отечественная станкоинструментальная промышленность производит гамму рассматриваемых приспособлений разных размеров, но с импортными приводами (японскими или германскими).

Наклонные узлы имеют подобное строение, но дополнительно оснащаются устройствами ручного либо автоматического поворота планшайбы на фиксированный или плавающий угол (в последнем случае станок должен быть оснащён системой ЧПУ).

Удобное рабочее приспособление

Поворотное устройство выглядит в виде корпуса, который устанавливается на рабочей плоскости стола станка. После установки поворотного механизма рабочая поверхность стандартного станка приводит в движение фрезеруемые детали сразу в трех направлениях:

Для многогранной обработки разного размера деталей потребуется поворотный механизм, который будет обладать расширенными возможностями. Таким и является поворотный стол, он значительно повышает функциональность оборудования, поскольку заготовка на станке будет вращаться вокруг оси как горизонтальной, так и вертикальной.

Поворотный стол сможет перемещаться в разных плоскостях на станке и будет задавать нужный наклон обрабатываемой заготовке. Например, в агрегатах с ЧПУ поверхность механизма дает возможность обработать изделия спиральной и круглой конфигурации. При ручном управлении поворотный механизм выполняет переходы, тщательно закругляя заготовки и фрезеруя криволинейные поверхности.

Разновидности поворотных механизмов

Учитывая быстрые темпы развития новых технологий есть возможность выбрать самый эффективный поворотный стол для фрезерного станка. На сегодняшний день немало разновидностей такого оборудования, которые можно приобрести по выгодным ценам.

Поворотный механизм, перемещающийся в горизонтальной и вертикальной плоскостях, идеально подходит для кругового фрезерования заготовок, для выполнения винтовых канавок. Установка подходит для работы с составляющими конструкциями из металла и стали, размещенных друг к другу с небольшой угловой дистанцией. С таким столом удобно работать в обработке деталей по горизонтали и вертикали.

Поворотный наклоняемый механизм отлично подходит для фрезерования поверхности конструкций из стали, которые монтировались под углом в 0–90 о . Он удобен, когда нет необходимости постоянно демонтировать и устанавливать обрабатываемую заготовку, поскольку конструкция поверхности стола затрудняет все действия. Такие агрегаты имеют специальные диски, которые делят плоскость станка на насколько рабочих секций.

Простейшей является горизонтальная плоскость, которая чаще всего она применяется в малогабаритных универсальных установках для проведения фрезеровальных операций на станке. Заготовки обрабатываются на самом высоком качественном уровне всех угловых элементов, уступов, пазов.

Есть также вакуумные столы, которые могут изготавливаться в разных вариантах. Заготовка прижимается к столу вакуумным специальным механизмом и он отлично ее фиксирует в нужном положении.

Основные методы фрезерования

Метод одновременного фрезерования группы заготовок

Данный метод фрезерования позволяет осуществлять обработку заготовок намного быстрее обычного. Одиночная фрезеровка при этом осуществляться может, но только в отношении крупногабаритных изделий.

Групповой метод фрезерования строится на том, что различные изделия распределяются в зависимости от того, какие станки должны их обрабатывать: фрезерные, токарные, сверлильные, револьверные и так далее.

В рамках данного метода фрезерования детали, которые объединяются в одну группу, обрабатываются по общей схеме. Правильно разработанная схема, учитывающая особенности отдельных изделий, позволяет проводить обработку с соблюдением правил и методов установленного технологического процесса.

Метод множественного фрезерования

Данный метод фрезерования может быть реализован в двух формах: последовательной и параллельной.

При параллельном методе фрезерования одна и та же фреза производит обработку рядов заготовок. Либо, в более сложных ситуациях, такую работу проделывают несколько фрез.

При последовательном методе фрезерования производится конвейерная обработка. Заготовки выстраивают в ряд так, чтобы они могли поочередно попадать на рабочий стол под фрезу.

Метод позиционного фрезерования

Данный метод фрезерования является одним из наиболее эффективных в работе. При этом выделяют несколько его разновидностей:

Метод маятникового фрезерования – когда заготовки подаются сразу по двум направлениям без каких-либо поворотных устройств. Это позволяет совместить время, которое тратится на установку/снятие заготовки с машины.
Метод фрезерования, при котором используются повторные столы. Они могут быть как универсальные, так и специально разработанные для тех или иных производств.

Метод непрерывного фрезерования

Данный метод фрезерования используется при наличии специального оборудования. Например, таким оборудованием является круглый стол, способный без перерыва вращаться. Имеются и другие варианты, в частности, станки вертикально-фрезерной обработки. Суть метода сводится к тому, что осуществляется непрерывная подача заготовок под фрезы.

Самодельный наклонно-поворотный для станков по металлу и дереву

В домашней мастерской, где стоит фрезерный станок, хорошо иметь в числе приспособлений поворотный стол. Они продаются в магазине, если надо изготавливать много деталей. Любители могут сделать приспособление сами.

Необходимые инструменты и материалы

Самостоятельно изготовить приспособление проще всего из токарного патрона. Для этого потребуются инструменты:

отвертка;
болгарка;
ключи шестигранные и торцевые;
сварочный аппарат.

Поворотный стол состоит из деталей:

токарный патрон;
основание с 2 ушами;
лимб от кульмана;
прижимы;
болты;
2 диска.

К основанию привариваются ушки с отверстиями под болты для крепления к рабочей поверхности станка. Лимб устанавливается между 2 шайбами выше основания. В теле патрона вырезается смотровое окно, чтобы видеть деления. Деталь зажимается в кулачки и проворачивается вручную.

Чертежи и расчет: При самостоятельном изготовлении приспособления из подручных материалов делается расчет хода червячного вала и количества зубьев на диске через его радиус. Затем подбирается метчик с нужным шагом для нарезки диска.

Пошаговая инструкция

Диск закрепляется на верстаке, одевается на ось. Устанавливаются фиксаторы. Вкручивается возле кромки винт, в который упирается метчик, вставленный в электродрель. Боком он упирается в поверхность диска. При вращении нарезает зуб. Червяк устанавливается в корпус в зацепление с нарезанными зубьями на диске. На его конец одевается лимб с ручкой. Все крепится к основанию.

Техника безопасности

При изготовлении приспособления необходимо проверить состояние инструмента и проводов электродрели и сварочного аппарата, заземление оборудования и розеток. Даже в домашней мастерской следует одевать спецовку с длинными рукавами и защитные очки. Рабочее место, должно быть очищено от лишних предметов и хорошо освещено.

Стол поворотный для фрезерного станка увеличивает функциональность оборудования, позволяет делать более сложные детали с меньшими затратами времени. Для домашнего использования приспособление можно сделать самостоятельно.

Столы поворотные круглые

Продажа столов поворотных со склада (СПб, Москва, Челябинск, Казань) от производителя, производство на заводах-изготовителях и поставки.Прайс-листы с ценами на столы поворотные запрашивайте в отделе инструментов.

Комплектующие и оснастка ››

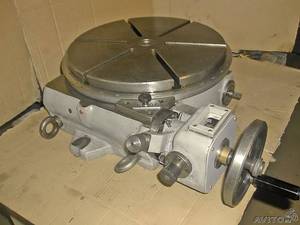

Стол поворотный круглый с ручным и механизированным приводами. 7204-0023-01 (400 мм).
Стол поворотный круглый фрезерный 61П-17-000 (250 мм).
Стол круглый горизонтально — вертикальный РКВ 7205-4003 (250 мм).
Столы поворотные горизонтальные TS (160-1250 мм).
Столы поворотные горизонтальные TS (1600-2500 мм).
Столы поворотные горизонтально-вертикальные TSL (100 — 800 мм).
Столы поворотные горизонтально-вертикальные T13 500B (Ø500 мм).
Столы поворотные наклоняемые TSK (160 — 400 мм).
Стол поворотный горизонтально-вертикальный TK13EL, с ЧПУ, со сквозным отверстием в шпинделе.
Комплектующие и оснастка к столам поворотным.

Стол поворотный круглый с ручным и механизированным приводами 7204-0023-01 (400 мм).

Стол поворотный круглый с ручным и механизированным приводами предназначен для установки и закрепления деталей при обработке их на металлорежущих станках.Стол 7204 0023 01 (400 мм) состоит из корпуса, планшайбы, червячного колеса и червяка.Вращение стола поворотного круглого осуществляется при помощи червячной пары вручную ручкой маховика или механически от привода станка.

Размеры поворотного круглого стола с ручным и механизированным приводами 7204-0023-01:

Размер, мм

Вес, кг

7204-0023-01

400

130

40H7

Морзе №4

14Н8

14Н11

18Н8

670

535

155

114

Цена деления шкалы лимба — 1 мин.Цена деления шкалы планшайбы — 1 градус.

Наименование отклонений	Классточности «Н»	Классточности «П»
Плоcкоcтноcть рабочей поверхности планшайбы	20 мкм	12 мкм
Торцовое биение рабочей поверхности планшайбы	25 мкм	16 мкм
Параллельность рабочей поверхности планшайбы основанию стола	25 мкм	16 мкм
Радиальное биение центрального отверстия	у торца планшайбы	16 мкм	10 мкм

на длине 100мм	25 мкм	16 мкм
Степень точности конуса по ГОСТ 2848	АТ7	АТ6

Стол поворотный круглый фрезерный 61П-17-000 (250 мм).

Стол поворотный круглый фрезерный 61П-17-000 (250 мм) с ручным приводом спроектирован и изготовлен с учетом требований станкостроительной промышленности.Стол круглый фрезерный предназначен для установки и закрепления деталей при обработке их на металлорежущих станках. Стол поворотный состоит из корпуса, планшайбы, червячного колеса и червяка.Вращение стола 61П 17 000 (250 мм) осуществляется при помощи червячной пары вручную ручкой маховика.

Размеры поворотного круглого фрезерного стола 61П-17-000 (250 мм).


Размер, мм	А	В	С	G	G1	H	L	М	О	Вес, кг
61П17-000	250	105	172	12Н9	12Н12	60	421	348	14	36

Класс точности стола — Н и П.Цена деления шкалы лимба — 1 мин.Цена деления шкалы планшайбы — 1градус.

Стол круглый горизонтально — вертикальный РКВ 7205-4003 (250 мм).

Стол круглый горизонтально-вертикальный предназначен для установки и закрепления деталейпри обработке их на металлорежущих станках.Стол РКВ 7205-4003 (250 мм) состоит из корпуса, планшайбы, червячного колеса, червяка.Вращение осуществляется при помощи червячной пары вручную ручкой маховика.

Размеры круглого горизонтально-вертикального стола РКВ 7205-4003 (250мм):

Размер, мм

Вес, кг

РКВ 7205-4003

250

111

200

40H7

КМ №4

12Н8

12Н11

14Н8

338

495

140

306

14Н8

Цена деления шкалы лимба — 1 мин.Цена деления шкалы планшайбы — 1 градус.

Технология фрезеровки

Фрезерная обработка металла может производиться на разных станках с разными материалами и фрезами. От этого изменяется технология, которой следует придерживаться в рабочем процессе.

Технология фрезеровки на обычном станке

Механические станки до сих пор считаются наиболее популярными в производстве. Их используют на предприятиях и в личных мастерских. Этапы работы:

В первую очередь требуется провести подготовку. Для этого заготовка закрепляется на рабочем столе. Запускается вращение режущей части станка.
Фреза слегка соприкасается с заготовкой и отводится в изначальное положение.
Выставляется глубина обработки. Снова запускается электродвигатель.

По мере продвижения работы изменяется размер фрез. Таким образом достигается высокая скорость обработки.

Технология фрезеровки на станке с ЧПУ

Фрезерная металлообработка на станках с ЧПУ достаточно популярна на сегодняшний день. Постепенно оборудование, программируемое оператором заранее, вытесняет механические станки. Связано это с тем, что механизмы с ЧПУ обладают большей точностью при работе и ускоряют производственный процесс.

Металлообработка

Технология работы на оборудовании с ЧПУ заключается в том, что оператор должен настроить программу, проверить подвижные механизмы, натянуть ремни, закрепить заготовку на рабочем столе и включить двигатели. Дальше человеку нужно только наблюдать за процессом работы механизмов. Двигатели работают за счёт программы и выполняют заданный алгоритм действий. После создания требуемой формы из заготовки оператор должен выключить оборудование, снять готовую деталь и повторить процесс. Если нужно изготовить деталь другой формы, оборудование следует перенастроить.

Технология фрезеровки ГБЦ

Владельцы автомобилей, работающих на бензине, часто сталкиваются с необходимостью в использовании фрезерного оборудования. Со временем изнашиваются головки блока цилиндров (ГБЦ). Связано это с тем, что при работе двигателя возникают постоянные изменения температурного режима. Из-за этого детали мотора изнашиваются и выходят из строя.

Фрезеровку головок блока цилиндров производят при отказе двигателя и отклонениях головок от плоскости на 0.05 мм. Эту работу лучше доверить автослесарю, который имеет опыт фрезеровочных работ.

Стол поворотный

Стол поворотный – это часть оснастки сверлильного и фрезерного станка предназначенная для расширения функциональных возможностей оборудования. С помощью поворотного стола можно без переустановки производить обработку деталей расположенных по окружности, вращать заготовку в различных координатах и выполнять другие операции.

Сфера применения и преимущества

Поворотные столы широко применяются на станках различного назначения — как на автоматических линиях при серийном производстве деталей, так и на отдельных установках.

Это фрезерные, вертикально-сверлильные станки, ковочные молоты, прессы и другое оборудование, где необходимо обеспечить быстрое перемещение обрабатываемой заготовки относительно рабочего органа.

Применяются поворотные столы и при сварочных операциях для выполнения рельефной и точечной сварки.

Так, для фрезерных станков помимо перемещения заготовки в трех основных направлениях (продольное, поперечное и вертикальное), поворотный стол может обеспечить вращение детали в вертикальной и горизонтальной плоскостях.

Стол обеспечивает перемещение заготовки в различных координатах, фиксировать её под требуемым углом наклона и производить высокоточную обработку.

Применение поворотного стола позволяется значительно уменьшить затраты времени на обработку, повысить производительность труда. При выполнении сварочных операций данный вид оснастки позволяет устанавливать деталь вне зоны работы, тем самым не прерывая производственный цикл. Значительно повышаются и функциональные возможности оборудования.

Виды поворотных столов

Поворотные столы для металлорежущих станков и другого оборудования классифицируются в зависимости от возможного направления движения. Существует пять основных типов столов:

Поворотно-наклоняемые. Может осуществлять поворот заготовки вокруг собственной оси и её наклон на угол от 0 до 90°.
Поворотный с продольным перемещением. Применяется при фрезеровании отверстий внутри плоских стальных изделий. Есть модели оснащенные делительным диском для разделения рабочей зоны на функциональные части.
Поворотные горизонтально-вертикальные столы. Обеспечивают возможность эффективной обработки заготовок в вертикальном и горизонтальном положениях. Данная конструкция, в частности, широко применяется при круговом фрезеровании и нарезании винтовых канавок.
Горизонтальный поворотный стол. Используется для кругового фрезерования, сверления отверстий по окружности и других операций. Наиболее простой и универсальный вариант конструкции.
Поворотный стол с поперечно-продольным перемещением. Наиболее технологичный вариант конструкции, значительно повышает возможности станка, особенно при отсутствии собственной системы поперечно-продольного перемещения. Стол имеет возможность полного поворота по основанию, что даёт возможность обработки деталей со сложной конфигурацией, поверхности которой расположены под различными углами по отношению друг к другу.

Поворотные столы выпускаются по стандартным размерам. Основные диаметры: 320, 400, 500 и 630 мм.

Конструкция поворотных столов

На рисунке выше представлен наиболее простой вариант конструкции поворотного стола. В корпус стола (11) запрессована втулка (10). В ней вращается шпиндель (2). На шпинделе установлена планшайба стола (1). Также в корпус запрессована и втулка (7). В неё направлен фиксатор реечного типа (5) который входит под действием пружины (6) во втулку (3).

Для управления фиксатора предусмотрена рукоятка (4). Поворот планшайбы осуществляется с помощью подшипника качения состоящего из обоймы (12), колец (14) и шариков (13). Для регулировки осевого зазора применяется гайка (8) и стопорный винт (9).

Об особенностях обрабатывания металла

Главной особенностью обрабатывания изделий механизмами под числовым управлением заключается в том, что нет необходимости использовать различные дополняющие приспособления для перемещения деталей со станка на станок. Все нужные технологические операции по металлу такой станок, при управлении заданной программой, может выполнять самостоятельно. Главное – составить эту нужную программу, согласно чертежам и предполагаемым технологическим действиям, или внести чертежи, схемы нужных изделий в основную заданную ранее программу, при которой будет происходить обработка машиной нужных изделий.

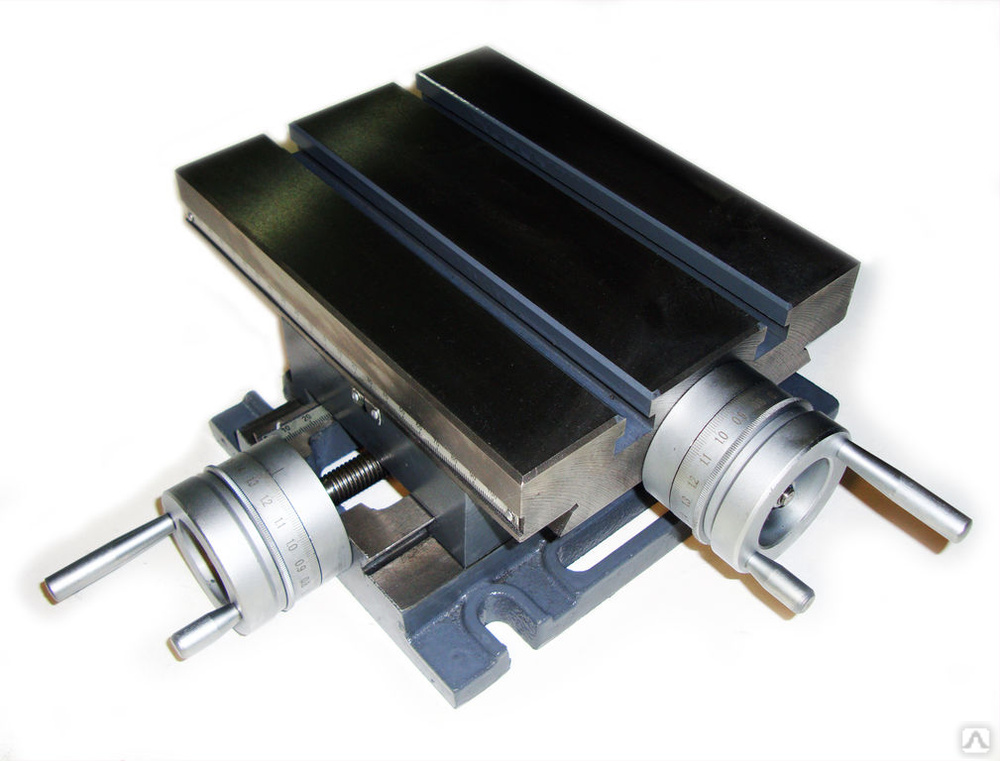

Как сделать координатный стол своими руками

Качество обработки зачастую зависит от правильности расположения всех элементов конструкции. Правильно подобрать механизм согласно всем нормам и допускам достаточно сложно. Важным элементом конструкции оборудования по обработке металла можно назвать координатный стол. Он используется при обработке на сверлильном, фрезерном оборудовании для точного позиционирования заготовки во время ее обработки.

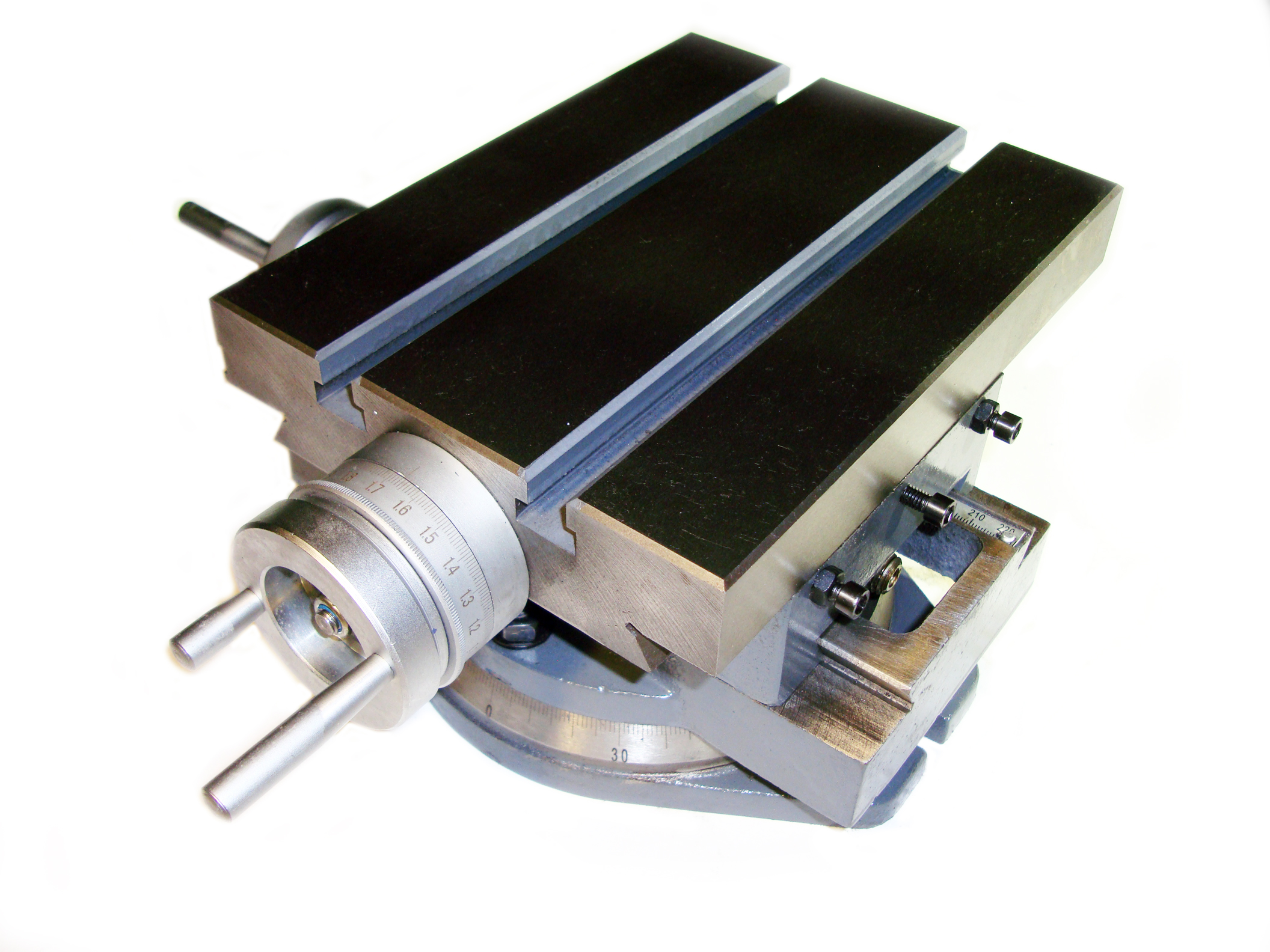

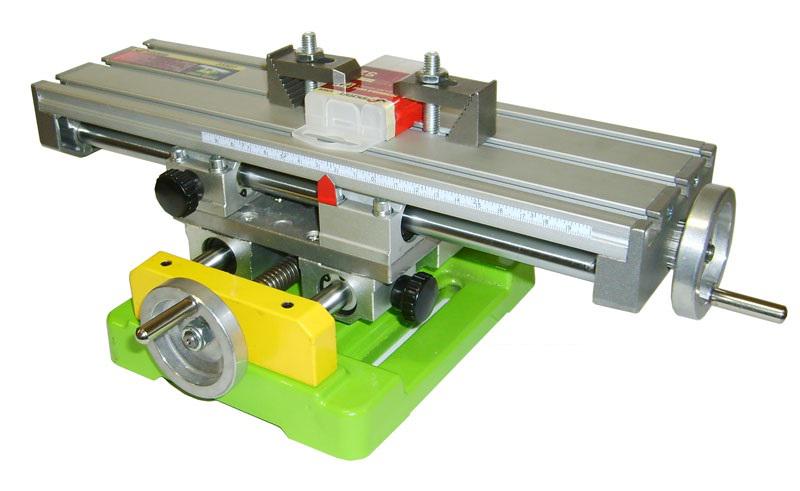

Самодельный координатный стол

Производство самодельных вариантов исполнения

При изготовлении следует изначально выбрать материал изготовления:

Чугун – дорогой, тяжелый, хрупкий материал. Его довольно редко используют при производстве сверлильного станка.
Сталь – прочный, твердый, долговечный металл, который также имеет достаточно высокую стоимость. Сталь можно назвать наиболее привлекательным материалом.
Алюминий – легкий, легкоплавкий, но дорогой и мягкий материал. Его достаточно просто использовать при изготовлении любых деталей для станка. Как правило, мини оборудование создается при использовании этого сплава.

Вышеприведенные материалы выбираются для полноценного или мини станка.

От правильности выбора направляющих зависит точность обработки. Своими руками можно сделать следующие конструкции:

рельсовые;
цилиндрические.

Их создают с кареткой и подшипниковыми узлами. Провести выбор направляющих можно в зависимости от типа привода. Для достижения наиболее высокой точности обработки используют подшипники скольжения. В случае использования подшипника качения существенно уменьшается трение и повышается срок службы устройства, но появляется существенный люфт, который уменьшает точность обработки.

Конструкция рельсовой направляющей

Существует два типа каретки направляющей:

с увеличенными размерами фланца, что позволяет крепить снизу стола;
конструкция без фланца крепиться сверху при помощи резьбового метода.

Отметим тот момент, что самодельный вариант исполнения направляющей следует закрыть при помощи нержавеющей стали. Сталь с нержавеющим покрытием может выдержать воздействие повышенной влажности на протяжении долгого времени.
