Сегментные шпонки: гост, виды, назначение

Допуски и посадки шпоночных соединений

Общие сведения о шпоночных соединениях

Шпоночное соединение – один из видов соединений вала со втулкой с использованием дополнительного конструктивного элемента (шпонки), предназначенной для предотвращения их взаимного поворота. Чаще всего шпонка используется для передачи крутящего момента в соединениях вращающегося вала с зубчатым колесом или со шкивом, но возможны и другие решения, например – защита вала от проворачивания относительно неподвижного корпуса. Более подробно о видах шпоночных соединений здесь.

В отличие от соединений с натягом, которые обеспечивают взаимную неподвижность деталей без дополнительных конструктивных элементов, шпоночные соединения – разъемные. Они позволяют осуществлять разборку и повторную сборку конструкции с обеспечением того же эффекта, что и при первичной сборке.

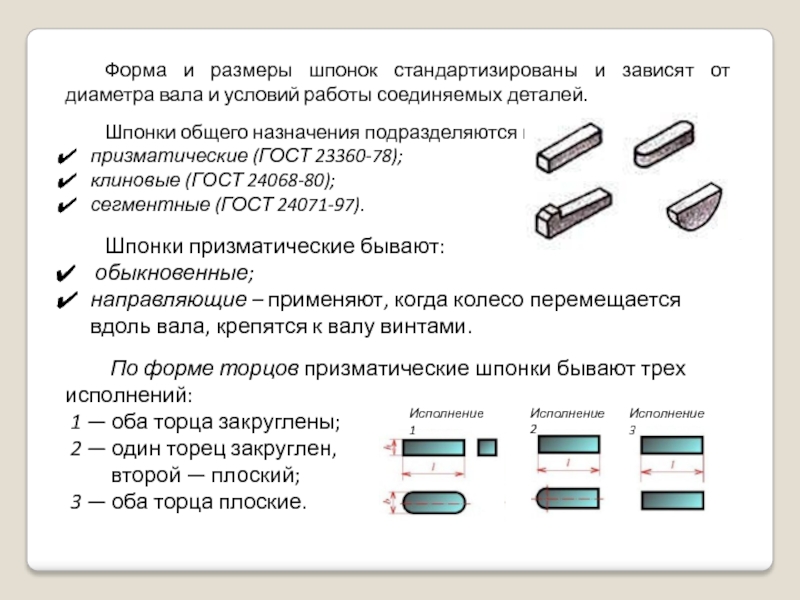

По форме шпонки разделяются на призматические, сегментные, клиновые и тангенциальные. Призматические шпонки дают возможность получать как подвижные, так и неподвижные соединения. Сегментные шпонки и клиновые шпонки, как правило, служат для образования неподвижных соединений. Форма и размеры сечений шпонок и пазов стандартизованы и выбираются в зависимости от диаметра вала, а вид шпоночного соединения определяется условиями работы соединения.

Обычно шпонки устанавливают в пазах на валу по неподвижной, а втулки – по одной из подвижных посадок. Натяг шпонки необходим, чтобы шпонка не выпадала при монтаже и не передвигалась при эксплуатации, а зазор при втулке, – чтобы компенсировать неизбежные неточности размеров, формы и взаимного расположения пазов. В машиностроении наибольшее применение получили соединения с призматическими шпонками. Их размеры и размеры шпоночных пазов нормируются ГОСТ 23360-78 «Шпонки призматические. Размеры, допуски и посадки». Предельные отклонения размеров призматических шпонок по ширине и высоте установлены для трех исполнений шпонок (рис. 1):

с закруглениями по обоим концам (А);
прямоугольные (В);
с закруглением на одном конце (С).

Рис. 1. Виды исполнений призматических шпонок (вид сверху)

Шпоночное соединение включает в себя минимум три посадки: вал-втулка (центрирующее сопряжение) шпонка-паз вала и шпонка-паз втулки. Точность центрирования деталей в шпоночном соединении обеспечивается посадкой втулки на вал. Это обычное гладкое цилиндрическое сопряжение, которое можно назначить с очень малыми зазорами или натягами, следовательно – предпочтительны переходные посадки.

Возможно еще одно сопряжение – по длине шпонки, если призматическую шпонку с закругленными торцами закладывают в глухой паз на валу.

Глубина паза у вала под шпонку задается размером l, (предпочтительно) или d-t₁, глубина паза у отверстия под шпонку – размером t₂ или D+t₂ (рис. 2).

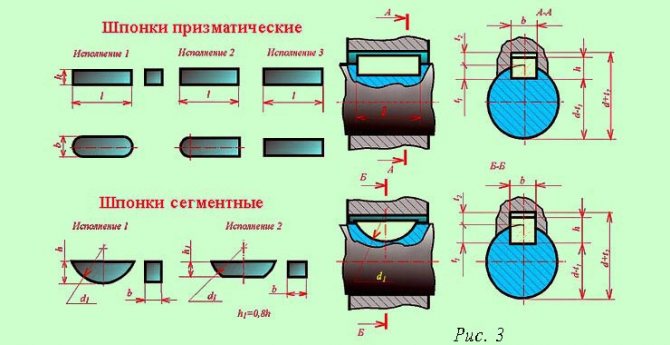

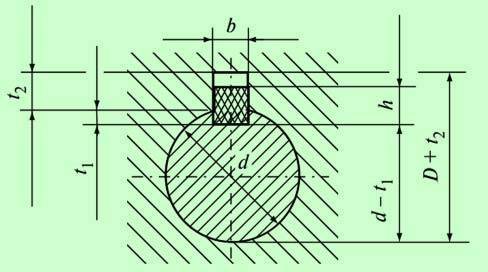

Рис. 2. Параметры шпоночного соединения

Размеры шпонок изготавливаются: по ширине b шпонки (рис. 2) с полем допуска h9, по высоте h шпонки с полем допуска h11 (при высоте шпонки 2 …6 мм – по B9), по длине l шпонки с полем допуска h14. Такое назначение полей допусков на размеры призматических шпонок делает возможным их централизованное изготовление независимо от посадок.

Все виды шпоночных соединений образуются в системе вала. Вид соединения выбирается в зависимости от его функционального назначения с учетом технологии сборки. Для предпочтительного применения стандартом предусмотрено три вида соединения (рис. 3):

Свободное – соединение с гарантированным зазором для возможности перемещения втулки вдоль вала со шпонкой. Соединение подвижное. Для ширины паза на валу задается поле допуска Н9, для ширины паза втулки – Z10.
Нормальное – соединение с переходной посадкой, с большей вероятностью в получении зазора, не требующее частых разборок. Соединение неподвижное. Для ширины паза на валу задается поле допуска N9, для ширины паза втулки – J9.
Плотное – соединение с переходной посадкой, с приблизительно равной вероятностью получения зазоров и натягов, применяющееся при редких разборках и реверсивных нагрузках. Соединение неподвижное. Для ширины паза вала и втулки задается одно поле допуска H9.

Стандартом установлены поля допусков по ширине шпонки и шпоночных пазов b для свободного, нормального и плотного соединений. Длина пазов вала и отверстия под шпонку изготавливается с полем допуска Z15, глубина пазов вала и отверстия – с полем допуска Z12. К местам установок шпонок предъявляются дополнительные требования по расположению поверхностей.

***

Определение указанных соединений

Как уже было сказано выше, шпонки в основном изготавливаются из качественных и прочных сталей среднеуглеродистых (55, 50, 45). Для повышения прочности данной детали заготовки для них обычно подвергаются термической обработке, которая улучшает их качество.

Когда разрабатывают шпоночное соединение, чертеж которого предварительно составляют, то высоту и ширину данной детали используют по стандарту ГОСТ 2336–7, учитывая при этом диаметр используемого вала. В данном случае ничего нет сложного. Длину шпонки берут в зависимости от используемой ступицы. Сравнивают это с нормами соответствующего стандарта. Правильность выбора определенных параметров шпонки проверяют, применяя немаловажный расчет шпоночного соединения на прочность. В данном вычислении нет ничего сложного. Например, условием прочности в данном случае является следующая формула:

σсм = F1/ Асм ≤ .

Здесь F1 – параметр окружной силы на шкиву (Н). Асм является площадью смятия (мм²). Определяется данное значение следующей формулой: (0,94h-t1)lp.

В данном случае lp=l-в является рабочей длиной шпонки с торцами скругленными. Измеряется данный параметр в миллиметрах. l – это полная шпоночная длина.

Значения в, h, t1 являются стандартными размерами по ГОСТ 23360 – 78.

– параметр допускаемого напряжения на смятие (Н/мм²). При использовании чугунной ступицы принимается в определенном пределе: 55…95 Н/мм².

Рабочую длину шпонки рассчитывают следующим образом:

lp=32 – 6 = 26 мм.

Определение площади смятия:

Асм = (0,94·6 – 3,5)·26 = 55,64 мм².

Величину F1 принимаем по полученным измерениям. В данном случае F1=1200 H.

В результате этого вычисление расчетного напряжения будет выглядеть так:

σсм = 1200/55,64 = 21,56 Н/мм².

Это указывает на выполнение условия прочности:

σсм = 21,56 < ( 55…95 Н/мм²).

7—9. (Введены дополнительно, Изм. № Г).

ПРИЛОЖЕНИЕ 1

Справочное

1. Допуски на размеры шпонок и пазов:

для высоты шпонки h—В_ч ОСТ 1024;

для глубины паза вала Л и втулки t₂—4$ ОСТ 1015;

для диаметра сегментной шпонки D—B_s ОСТ 1025;

для диаметра паза вала под сегментную шпонку с отклонением в плюс от номинала — не более 8% от диаметра шпонки.

2. Предельные отклонения размеров шпонок, пазов на валах и во втулках по ширине b должны соответствовать указанным в табл. 1 и 2.

Таблица I

Вид соединения	Предельные отклонения размеров	Назначение посадок
шпонки	паза вала	паза втулки
Неподвижное напряженное по валу, скользящее во втулке	В₃			Для индивидуального и серийного производства (общее машиностроение)
Неподвижное напряженное по валу, ходовое во втулке	ПШ	лиц	Для массового производства (автостроение и т. п.)
Неподвижное плотное по валу, ходовое во втулке	Х₃		А₃	Для направляющих шпонок

Таблица 2

Номинальная ширина шпонки и паза, мм	Предельные отклонения размеров пазов вала и втулки, мкм
IIШ	лиц
верхнее	ннжнсе	верхнее	нижнее
От 1 до 3	— 10	—50	+ 55	+ 10
Св. 3 до 6	— 10	—55	+ 65	+ 15
» 6 > 10	— 15	—65	+ 75	+20
> 1.0 > 18	—20	—75	+ 85	+25
» 18 > 30	—25	—90	+ 100	+30
» 30 > 50	—32	— 105	+ 120	+35
> 50 > 80	—40	— 125	+ 140	+40
» 80 > 120	—50	—150	+ 160	+ 45

ПРИЛОЖЕНИЕ 2 Рекомендуемое

Зависимость параметров шероховатости поверхности от допуска размера

	Номинальные размеры
Допуск размера по квалитегзи	До 18	Св. 18 до 50	Св. 50 до 120	Св. 120 до 500
	Ra, мкм. нс более
IT9	3.2		3.2	6,3	6.3
IT10	3.2		6,3	6.3	6.3
IT11	6.3		6,3	12,5	12.5
IT12, 13	12,5		12,5	25	25
IT14 ,15	12,5		25	50	50

поверхностей с неуказанными

предельными

Примечания:

1. Параметры шероховатости отклонениями — Ra 20 мкм.
2. Параметр шероховатости дна шпоночного паза рекомендуется принимать равным Ra 6,3 мкм.

Приложения 1, 2. (Введены дополнительно, Изм. № 1).

Редактор Р. Г. Говердовская Технический редактор Э. В. Митяй Корректор В. А. Ряукайте

п.

Сдано в наб. 07.01.S5 Подп. в леч. 29.04.85 0,5 п. л. 0.5 усл. кр.-отт. 0.35 уч.-изд. Тираж 16000 Цена 3 коп.

Ордена «Знак Почета» Издательство стандартов. 123840, Москва. ГСП.

Новопресненсквй пер., д. 3.

Вильнюсская типография Издательства стандартов, ул. Мнндауго, 12/14. Зак. 529

Переиздание (сентябрь 1984 г.) с Изменением Л Л утвержденным в марте 1984 г. (ИУС № 7—84).

Издательство стандартов, 1985

Сборка шпоночных соединений

Призматические шпонки подлежат замене при:

смятии боковых граней;
ослаблении посадки;
смятии шпоночной канавки.

Разборку шпоночного соединения можно вести различными способами, в зависимости от конструкции соединения. Для разборки в средней части шпонки выполняют резьбовое отверстие и ввёртывают в него винт. При подгонке и сборке призматических шпонок рекомендуется выполнить скос на поверхности шпонки со стороны вала, на длину не более высоты шпонки, с обратной стороны сделать пометку. Непременное условие процесса разборки шпоночного соединения – сохранение чистоты и точности посадочных мест.

При небольшой выработке стенки канавки необходимо выровнять стенки шпоночной канавки до получения правильной формы и изготовить новую шпонку, с увеличенным сечением. Расширение шпоночной канавки допускается на величину, не превышающую 10-15% от первоначального размера. При изготовлении новой шпонки и ремонте шпоночной канавки обработку следует вести соответствующим инструментом. Засверливание шпоночных канавок должно проводиться фрезой.

Перед сборкой детали очищают и проверяют посадочные размеры, наличие на сопрягаемых поверхностях забоин, заусенцев и других дефектов. Измерение глубины пазов, высоты и правильности установки шпонок проводится с использованием щупов, шаблонов, индикаторов перемещения часового типа и специальных подставок.

Посадку шпонки в паз вала проводят лёгкими ударами медного молотка (или молотка из мягкого металла), под прессом или с помощью струбцин. Перекос шпонки и врезание в тело паза не допускаются. Отсутствие бокового зазора между шпонкой и пазом проверяют щупом, затем насаживают охватывающую деталь (колесо, шкив) и проверяют наличие радиального зазора.

При сборке клиновых шпонок необходимо следить за тем, чтобы шпонка плотно прилегала к дну паза вала и втулки и имела зазоры по своим боковым стенкам. Верхняя грань клиновых шпонок должна быть выполнена с уклоном по длине 1:100. Уклоны на рабочей поверхности шпонки и в пазе втулки должны совпадать, иначе деталь будет сидеть на валу с перекосом. Точность посадки шпонки проверяется щупом с обеих сторон втулки. При сборке пазы вала или поверхности шпонки припиливают или пришабривают для исключения перекоса и смещения. В собранном соединении головка клиновой шпонки не должна доходить до торца ступицы на величину, равную высоте шпонки. Во избежание выпадения клиновых и тангециальных шпонок (при их ослаблении) у головок устанавливают упоры на винтах. Следует отметить неопределённость возникающих усилий при запрессовке клиновых шпонок. Это может привести к повреждению ступиц охватываемых деталей.

Шпонки размером сечения более 28×16 мм необходимо проверять на краску по посадочным местам до получения пяти и более отпечатков на квадратный сантиметр поверхности. Перед установкой шпонки необходимо зачистить и смазать маслом шпонку и шпоночную канавку. Не допускается во всех видах шпоночных соединений устанавливать какие-либо подкладки для достижения плотной посадки шпонок.

Сегментные шпонки в меньшей мере подвержены перекосу и не требуют ручной пригонки (так как шпоночный паз получают фрезой, соответствующей размеру шпонки); паз под сегментную шпонку более глубокий, что ослабляет сечение вала.

В собранном соединении между верхней гранью призматической шпонки и основанием паза ступицы (рисунок 4.1) радиальный зазор должен соответствовать приведенным в таблице 4.1 данным. В соединениях с клиновой шпонкой (рисунок 4.2) боковой зазор между пазом и шпонкой не должен превышать величин, указанных в таблице 4.2.

Рисунок 4.1 – Зазор при установке призматических шпонок

Диаметр вала, мм	Радиальный зазор, мм
от 25 до 90	0,3
от 90 до 170	0,4
свыше 170	0,5

Рисунок 4.2 – Зазоры при установке клиновых шпонок

Таблица 4.2 – Значения бокового зазора для клиновых шпонок в зависимости от размера шпонок

Нормальные размеры шпонок, мм	Боковой зазор, мм
b = 12…18; h = 5…11	0,35
b = 20…28; h = 8…16	0,4
b = 32…50; h = 11…28	0,5
b = 60…100; h = 32…50	0,6

Направляющие призматические шпонки устанавливают с дополнительным креплением в пазу винтами, в пазу перемещаемых деталей делают более свободную посадку.

Как выбирают допустимые напряжения

Этот параметр зависит в первую очередь от характера нагрузки и условий работы соединения. При использовании стальных валов допустимое напряжение будет составлять:

для стальных ступиц в неподвижных соединениях — 130…200 МПа;
для ступиц из чугуна или стальных литых в неподвижных соединениях — 80…100 МПа;
в подвижных безнагрузочных соединениях для ступиц из стали — 20…40 МПа.

Большие значения при сборке узлов во внимание принимают при постоянной нагрузке. При ударной же или переменной за основу берут меньшие параметры

При реверсивной нагрузке допустимый показатель снижают в 1.5 раза. На срез же шпонок предельные показатели напряжения принимают за 70…100 МПа. При этом, как и в первом случае, при постоянной нагрузке за основу берут больший параметр.

Шпонка. Шпоночный паз. Виды, размеры и предельные отклонения.

Призматические шпонки по ГОСТ 23360-78.

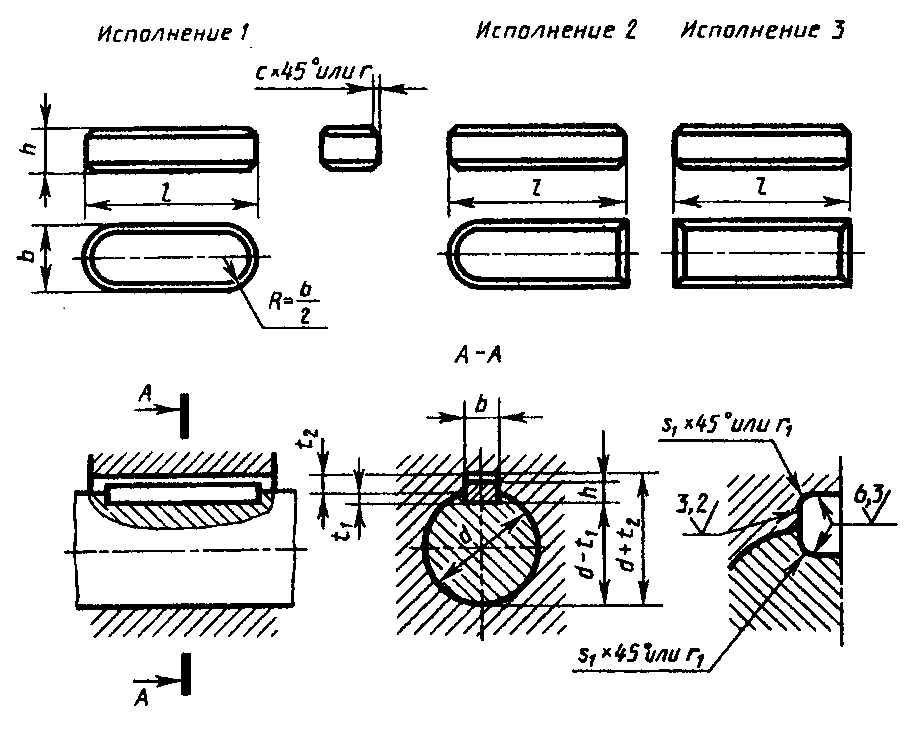

Рис 1. Основные обозначения призматических шпонок и шпоночных пазов.

Таблица 1. Размеры и предельные отклонения призматических шпонок и шпоночных пазов по ГОСТ 23360-78.

Диаметр вала d	Сечение шпонки bхh	Шпоночный паз	Длина l мм
Ширина b	Глубина	Радиус закругления r или фаска s1 x 45°
Свободное соединение	Номинальное соединение	Плотное соед.	Вал t1	Втулка t2
Вал (Н9)	Втулка (D10)	Вал (N9)	Втулка (JS9)	Вал и втулка (Р9)	Ном..	Ном.	Пред. откл.	не более	не менее
Cв.12 до 17 » 17 » 22	5×5 6×6	+0,030	+0,078 +0,030	0 -0,030	±0,015	-0,012 -0,042	3,0 3,5	+0,1	2,3 2,8	+0,1	0,25 0,25	0,16 0,16	10-56 14-70
Св. 22 до 30 » 30 » 38	8×7	+0,036	+0,098 +0,040	0 -0,036	±0,018	-0,015 -0,051	4,0 5,0	+0,2	3,3 3,3	+0,2	0,25 0,4	0,16 0,25	18-90
10×8	22-110
Св. 38 до 44 » 44 » 50 » 50 » 58 » 58 » 65	12×8	+0,043	+0,120 +0,050	0 -0,043	±0,021	-0,018 -0,061	5,0	3,3	0,4	0,25	28-140
14×9	5,5	3,8	36-160
16×10	6,0	4,3	45-180
18×11	7,0	4,4	50-200
Св. 65 до 75 » 75 » 85 » 85 » 95	20×12	+0,052	+0,149 +0,065	0 -0,052	±0,026	-0,022 -0,074	7,5	4,9	0,6	0,4	56-220
22×14	9,0	5,4	63-250
24×14	9,0	5,4	70-280

Таблица 2. Предельные отклонения размеров (d + t1) и (d + t2).

Высота шпонок	Предельное отклонение размеров
d + t1	d + t2
От 2 до 6	0 -0,1	+0,1 0
Св. 6 до 18	0 -0,2	+0,2 0
Св. 18 до 50	0 -0,3	+0,3 0

Призматические шпонки с креплением на валу по ГОСТ 8790-79.

Рис 2. Основные обозначения призматических шпонок с креплением на валу и шпоночных пазов.

Таблица 3. Размеры призматических шпонок с креплением на валу по ГОСТ 8790-79.

Ширина b (h9)	Высота h (h11)	Радиус закругления r или фаска s1 x 45°	Диаметр d0	Длина l2	Длина l (h14)	Винты по ГОСТ 1491-80
не менее	не более	от	до
8	7	0 25	0,40	М3	7	25	90	М3×8
10	8	0,40	0,60	8	25	110	М3×10
12	М4	10	28	140	М4×10
14	9	М5	36	160	М5×12
16	10	М6	11	45	180	М6×14
18	11	50	200
20	12	0,60	0,80	56	220
22	14	М8	16	63	250	М8×20
25	70	280
28	16	80	320
32	18	М10	18	90	360	М10×25
36	20	1,00	1,20	100	400
40	22	М12	22	100	400	М12×30
45	25	125	450

Сегментные шпонки по ГОСТ 8786-68.

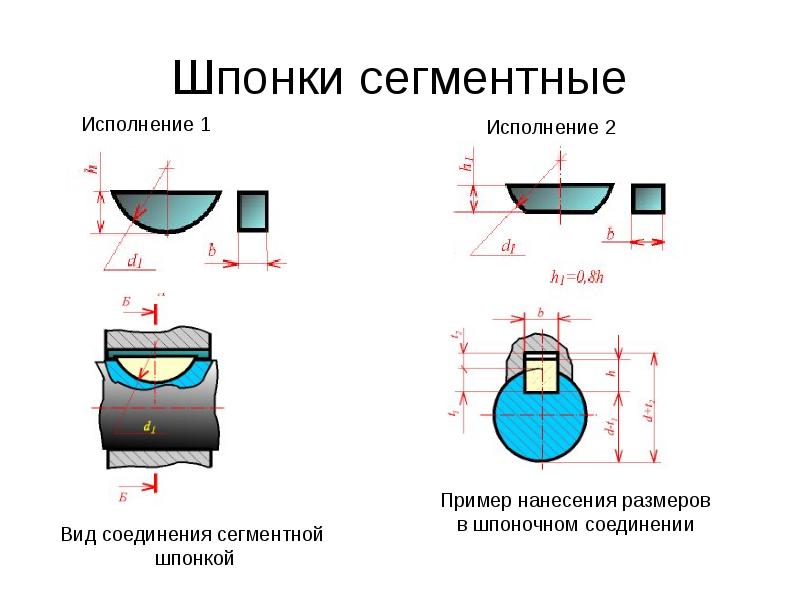

Рис 3. Основные обозначения сегментных шпонок и шпоночных пазов.

Таблица 4. Размеры и предельные отклонения сегментных шпонок и шпоночных пазов по ГОСТ 8786-68.

Диаметр вала d	Размеры шпонки b×h×D	Шпоночный паз
Передающих вращающий момент	Фиксирующих элементы	Ширина b	Глубина	Радиус закругления r или фаска s1 x 45°
Вал t1	Втулка t2
Номин.	Пред. откл.	Номин.	Пред. откл.	не менее	не более
От 3 до 4 Св. 4 » 5	От 3 до 4 Св. 4 » 6	1×1,4×4 1,5×2,6×7	1,0 1,5	1,0 2,0	+0,1 0	0,6 0,8	+0,1	0,08	0,16
Св. 5 » 6 » 6 » 7	Св. 6 » 8 » 8 » 10	2×2,6×7 2×3,7×10	2,0	1,8 2,9	1,0 1,0
Св. 7 до 8	Св. 10 до 12	2,5×3,7×10	2,5	2,7	1,2
Св. 8 до 10 » 10 » 12	Св. 12 до 15 » 15 » 18	3×5×13 3×6,5×16	3,0	3,8 5,3	+0,2 0	1,4 1,4
Св. 12 до 14 » 14 » 16	Св. 18 до 20 » 20 » 22	4×6,5×16 4×7,5×19	4,0	5,0 6,0	1,8 1,8	0,16	0,25
Св. 16 до 18 » 18 » 20	Св. 22 до 25 » 25 » 28	5×6,5×16 5×7,5×19	5,0	4,5 5,5	2,3 2,3
Св. 20 до 22	Св. 28 до 32	5×9×22	7,0	+0,3	2,3
Св. 22 до 25 » 25 » 28	Св. 32 до 36 » 36 » 40	6×9×22 6×10×25	6,0	6,5 7,5	2,8 2,8
Св. 28 до 32	Св. 40	8×11×28	8,0	8,0	3,3	+0,2	0,25	0,40
Св. 32 до 38	Св. 40	10×13×32	10,0	10,0	3,3

Клиновые шпонки по ГОСТ 24068-80.

Рис 4. Основные обозначения клиновых шпонок и шпоночных пазов.

Таблица 5.1 Размеры и предельные отклонения клиновых шпонок и шпоночных пазов по ГОСТ 24068-80.

Ширина b (h9)	Высота h (h11)	Радиус закругления r или фаска s1 x 45°	Длина l (h14)	Высота шпоночной головки
не менее*	не более	от	до
2	2	0,16	0,25	6	20	—
3	3	6	36	—
4	4	8	45	7
5	5	0,25	0,40	10	56	8
6	6	14	70	10
8	7	18	90	11
10	8	0,40	0,60	22	110	12
12	8	28	140	12
14	9	36	160	14
16	10	45	180	16
18	11	50	200	18
20	12	0,60	0,80	56	220	20
22	14	63	250	22
25	14	70	280	22
28	16	80	320	25
32	18	90	360	28
36	20	1,00	1,20	100	400	32
40	22	100	400	36
45	25	110	450	40
50	28	125	500	45
56	32	1,60	2,00	140	500	50
63	32	160	500	50
70	36	180	500	56
80	40	2,50	3,00	200	500	63
90	45	220	500	70
100	50	250	500	80

Продолжение.

Таблица 5.2 Размеры и предельные отклонения клиновых шпонок и шпоночных пазов по ГОСТ 24068-80.

Диаметр вала	Сечение шпонки bхh	Шпоночный паз
Ширина b	Глубина	Радиус закругления r или фаска s1 x 45°
Вал и втулка (D10)	Вал t1	Втулка t2
Номин.	Пред. откл.	Номин.	Пред. откл.	не менее	не более
От 6 до 8	2х2	2	1,2	+0,1 0	0,5	+0,1 0	0,08	0,16
Св. 8 до 10	3х3	3	1,8	0,9
Св. 10 до 12	4х4	4	2,5	1,2
Св. 12 до 17	5х5	5	3,0	1,7	0,16	0,25
Св. 17 до 22	6х6	6	3,5	2,2
Св. 22 до 30	8х7	8	4,0	+0,2 0	2,4	+0,2 0
Св. 30 до 38	10х8	10	5,0	2,4	0,25	0,40
Св. 38 до 44	12х8	12	5,0	2,4
Св. 44 до 50	14х9	14	5,5	2,9
Св. 50 до 58	16х10	16	6	3,4
Св. 58 до 65	18х11	18	7	3,4
Св. 65 до 75	20х12	20	7,5	3,9	0,40	0,60
Св. 75 до 85	22х14	22	9	4,4
Св. 85 до 95	25х14	25	9	4,4
Св. 95 до 110	28х16	28	10	5,4
Св. 110 до 130	32х18	32	11	6,4
Св. 130 до 150	36х20	36	12	+0,3 0	7,1	+0,3 0	0,70	1,00
Св. 150 до 170	40х22	40	13	8,1
Св. 170 до 200	45х25	45	15	9,1
Св. 200 до 230	50х28	50	17	10,1
Св. 230 до 260	56х32	56	20	11,1	1,20	1,60
Св. 260 до 290	63х32	63	20	11,1
Св. 290 до 330	70х36	70	22	13,1
Св. 330 до 380	80х40	80	25	14,1	2,00	2,50
Св. 380 до 440	90х45	90	28	16,1
Св. 440 до 500	100х50	100	31	18,1

DIN 6885 Б/П Шпонка стальная призматическая

Модификации
Описание
Технические характеристики
Ваши скидки

Призматические шпонки DIN 6885 изготавливаются в разных вариациях. Они бывают квадратные, овальные, с округлыми углами только с одной из сторон, с отверстиями и без, а так же со срезами одного из углов.

Шпонка изготавливается по немецкому стандарту DIN 6885, а так же по Российскому стандарту ГОСТ 23360-78 и по международному стандарту ISO 773. Шпонка DIN 6885 производится из стали, по умолчанию дополнительного покрытия не имеет, так же не обладает повышенными классами прочности.

Установка шпонки в каком-либо механизме требуется внимательности и опыта установки подобных изделий. Для правильной установки шпонки в механизме, нужно деталь и вал совместить таким образом, чтобы канавки у них совпали. Шпонка по DIN 6885 фиксирует на валу надетый на него маховик/зубчатую шестерню/шкив. Данный вал часто рассчитан на тысячи оборотов в минуту.

Узел, в котором вращается вал с такой огромной скоростью, чаще всего непрерывно работает годами. И все это время призматическая шпонка испытывает действующие на срез силы.

Назначение

Шпонка DIN 6885 призматическая, или по другому её ещё называют «шпоночный паз». Шпонки DIN 6885 очень часто используются в производственных и промышленных сферах.

Технические характеристики шпонки DIN 6885 (часть 1):

Параметры шпонки	Ширина шпонки, B (h9)
2	3	4	5	6	8	10	12	14	16	18	20	22	25	28	32
Высота, H (h11)	2	3	4	5	6	7	8	8	9	10	11	12	14	14	16	18
Радиус	мин.	0,16	0,25	0,4	0,6
макс.	0,25	0,4	0,6	0,8
Номиналь- ная длина L	мин.	6	6	8	10	14	18	22	28	36	45	50	56	63	70	80	90
макс.	20	36	45	56	70	90	110	140	160	180	200	220	250	280	320	360

Технические характеристики шпонки DIN 6885 (часть 2):

Параметры шпонки	Ширина шпонки, B (h9)
36	40	45	50	56	63	70	80	90	100
Высота, H (h11)	20	22	25	28	32	32	36	40	45	50
Радиус	мин.	1	1,6	2,5
макс.	1,2	2	3
Номиналь- ная длина L	мин.	100	110	125	140	160	180	200	220	250	280
макс.	400	400	400	400	400	400	400	400	400

Сумма заказа	Размер скидки на каждый заказ
5 000 — 20 000 рублей	Базовая оптовая цена
20 000 — 70 000 рублей	Скидка 5%
70 000 — 200 000 рублей	Скидка 10%
свыше 200 000 рублей	Скидка до 25%

Если ВЫ являетесь крупнооптовой снабжающей организацией для ВАС есть особые условия, оповестите наших менеджеров и получите персональные скидки!

Кольцо стопорное плоское внутреннее для отверстий

Применение

Основным применением шпоночных соединений является монтаж на вал с помощью пазового соединения. В большинстве своем шпоночный паз напоминает клин. Такой тип соединения деталей позволяет валу и ступице не проворачиваться относительно оси друг друга. Фиксированное положение ступицы к валу со шпонкой позволяет добиться высокого КПД при передаче усилия.

Наиболее часто шпоночное соединение можно встретить в машиностроении, при строительстве станков. Часто она используется при производстве автомобилей и других механизмов, где требуется повышенная надежность фиксации деталей машин. Высокая надежность достигается благодаря функции предохранительного узла вала со шпоночным пазом.

Шпонка выступает предохранителем в случаях превышения максимального уровня крутящего момента. В подобных случаях происходит срез шпонки, поглощая чрезмерную нагрузку она снимает ее из вала и ступицы.

Благодаря своим свойствам она стала широко распространенной в машиностроении, она отличается высокой эффективностью, простотой изготовления и монтажа, а также низкой стоимостью. Подобные характеристики особо важны в промышленном производстве, особенно в сельском хозяйстве. В разгар сезона часто возникают случаи поломок отдельных узлов, которые нужно заменить максимально быстро. Чаще всего можно встретить в узлах пресс-подборщиков.

Учитывая все вышесказанное, выделяются основные позиции, для чего нужна шпонка:

Обеспечение безопасность соединяемых узлов при повышенных нагрузках.
Достижение высокой степени фиксации отдельных элементов механического узла.
Выполняет функцию предупреждения проворачивания узла и ступицы.
Надежность подобного соединения превышает надежность аналогов при фиксации вала с деталями.

В общем, встретить шпоночное соединение можно практически в любом сложном механизме, что обусловлено его техническими характеристиками.

СЕГМЕНТНЫЕ ШПОНКИ И ШПОНОЧНЫЕ ПАЗЫ

Издание официальное

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1 РАЗРАБОТАН Техническим комитетом ТК 258 «Зубчатые передачи и конструктивные элементы деталей машин»

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 12—97 от 21 ноября 1997 г.)

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Республика Таджикистан	Таджикгосстандарт
Республика Армения	Армгосстандарт
Республика Беларусь	Госстандарт Беларуси
Республика Казахстан	Госстандарт Республики Казахстан
Киргизская Республика	Киргизстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Узбекистан	Узгосстандарт
Украина	Госстандарт Украины

3 Настоящий стандарт представляет собой полный аутентичный текст ИСО 3912—77 «Сегментные шпонки и шпоночные пазы» и содержит дополнительные требования, отражающие потребности экономики страны

4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 17 ноября 1999 г. № 409-ст межгосударственный стандарт ГОСТ 24071—97 (ИСО 3912—77) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2000 г.

5 ВЗАМЕН ГОСТ 24071-80

ИПК Издательство стандартов, 2000

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания на территории Российской Федерации без разрешения Госстандарта России

5 Форма, размеры и допуски шпоночных пазов

Размеры и допуски шпоночных пазов указаны на рисунке 2 и в таблице 2.

Рисунок 2

Таблица 2

мм

Размеры шпонки нормальной или низкой формы bxh^xD	Ширина b	Глубина	Радиус R
Ном.	Предельные отклонения	Вал /j	Ступица t₂
Нормальное соединение	Плотное соединение
Вал N9	Втулка Js9	Вал и втулка Р9	Ном.	Пред. откл.	Ном.	Пред. откл.	не более	не менее
1,0×1,4×4	1,0	—0,004; -0,029	±0,012	-0,006; -0,031	1,0	+0,1	0,6	+0,1	0,16	0,08
1,5×2,6×7	1,5	2,0	0,8	0,16	0,08
2,0×2,6×7	2,0	1,8	1,0	0,16	0,08
2,0×3,7×10	2,0	2,9	1,0	0,16	0,08
2,5×3,7×10	2,5	2,7	1,2	0,16	0,08
3,0×5,0x13	3,0	3,8	+0,2	1,4	0,16	0,08
3,0×6,5×16	3,0	5,3	1,4	0,16	0,08
4,0×6,5×16	4,0	-0,030	±0,015	-0,012; -0,042	5,0	1,8	0,25	0,16
4,0×7,5×19	4,0	6,0	1,8	0,25	0,16
5,0×6,5×16	5,0	4,5	2,3	0,25	0,16
5,0×7,5×19	5,0	5,5	2,3	0,25	0,16
5,0×9,0x22	5,0	7,0	+0,3	2,3	0,25	0,16
6,0×9,0x22	6,0	6,5	2,8	0,25	0,25
6,0×10,0x25	6,0	7,5	2,8	+0,2	0,25	0,16
8,0×11,0x28	8,0	-0,036	±0,018	-0,015; -0,051	8,0	3,3	0,40	0,25
10,0×13,0x32	10,0	10,0	3,3	0,40	0,25

ПРИЛОЖЕНИЕ Г (справочное)

Зависимость параметров
шероховатости поверхности от допуска размера

Таблица Г.1

Допуск размера по квалитетам	Rа, мкм, не более для номинальных размеров, мм
До 18	Св. 18 до 50	Св. 50 до 120	Св. 120 до 500
IT9	3,2	3,2	6,3	6,3
IT10	3,2	6,3	6,3	6,3
IT11	6,3	6,3	12,5	12,5
IT12, IT13	12,5	12,5	25	25
IT14, IT15	12,5	25	50	50
Примечания 1 Параметр шероховатости поверхностей с неуказанными предельными отклонениями — Ra 20 мкм. 2 Параметр шероховатости дна шпоночного паза рекомендуется принимать равным Ra 6,3 мкм.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

ССЫЛОЧНЫЕ
НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта	Обозначение НТД, на который дана ссылка	Номер пункта
	А.1		А.8
	А.8

	ОСТ 1015	В.1
	ОСТ 1024
	ОСТ 1025

Ключевые
слова: соединения шпоночные, сегментные шпонки, сечения шпонок и пазов, допуски
и посадки

5 Тонкости обработки открытых и сквозных пазов и уступов

Такие элементы фрезеруют только после того, как все работы по их цилиндрической поверхности полностью завершены. Дисковый инструмент применяют в ситуациях, когда радиусы фрезы и канавки одинаковые.

Обратите внимание – эксплуатация фрез допускается до некоторого момента. При каждой новой заточке инструмента его ширина становится меньше на определенную величину

После нескольких таких операций фрезы становятся негодными для работы с пазами, их можно использовать для выполнения других операций, которые не выдвигают высоких требований к геометрическим параметрам по ширине

Рассмотренное ранее приспособление подходит для обработки уступов и пазов сквозного и открытого типа

Здесь важно обеспечить правильную установку режущего инструмента на оправку. Монтаж нужно производить так, чтобы биение фрезы по торцу было как можно меньшим

Заготовка фиксируется в тисках с накладками (латунь, медь) на губках

Заготовка фиксируется в тисках с накладками (латунь, медь) на губках.

Точность монтажа фрезы проверяют штангенциркулем и угольником. Процесс выглядит следующим образом:

инструмент ставят поперечно со стороны конца вала, который выступает из тисков, на заданную заранее дистанцию;
при помощи штангенциркуля проверяют правильность выставленной дистанции;
с другого конца вала устанавливают угольник и опять выполняют проверку.

Совпадение результатов замеров говорит о том, что фреза смонтирована правильно.

Добавим, что сегментные шпонки обрабатываются специальными фрезами (насадными либо хвостовыми). Двойной радиус канавок таких шпонок определяет диаметр инструмента, который можно использовать для фрезерования. При выполнении таких работ подача выполняется вертикально (по отношению к оси вала – в перпендикулярном направлении).

Заключение

Такой тип соединения отличается простотой и достаточно высокой надежностью, из-за чего получил высокую популярность в промышленности. Разнообразие видов позволяет подобрать оптимальный тип соединения, что позволит добиться высокой эффективности, надежности готовой конструкции и страховку узлов от повреждений при повышении допустимых нагрузок. Подобрав шпонку исходя из соответствующих ГОСТов, можно добиться высокой эффективности работы соединения.

На сегодняшний день можно легко подобрать необходимую деталь, что позволяет быстро сделать монтаж и замену в случае необходимости.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как средство для передачи вращения шпонка используется повсеместно. На первый взгляд здесь нет ничего сложного: вырезал шпоночный паз, вставили, узел готов. Почему шпоночное соединение, несмотря на довольно устаревшую технологию, не потеряло своей актуальности?
