Слесарная практика для получения первичных профессиональных навыков на тему: «зенкерование и развёртывание отверстий»

Техника безопасности

Для того, чтобы сделать отверстия в металле, потребуются не только навыки и инструменты, но и следование ТБ:

1. До начала проверьте все крепления.
2. Одежда при работе с дрелью или на станке не должна быть с элементами, которые могут попасть под действие вращающихся деталей.
3. Сверло при приближении к металлу должно вращаться, в противном случае оно быстро затупится.
4. Вынимать сверло нужно не выключая устройство, постепенно снижайте обороты.
5. Если сверло не углубляется в металл, то его твердость меньше, чем у заготовки.
6. Если сверло малого диаметра плохо закреплено в патроне, то следует намотать его на хвостовик латунную проволоку, чтобы увеличивать диаметр захвата.
7. Если поверхность обрабатываемого материала полированная, то нужно надеть фетровую шайбу на сверло – это поможет не нанести царапины.

Как видите, все очень просто.

Развертка. Виды и работа. Применение и уход. Особенности

Развертка – это узкоспециализированный металлорежущий инструмент, предназначенный для создания гладкой поверхности внутри раннее просверленных отверстий. Она применяется в тех случаях, когда необходимо добиться идеальной точности. Без нее не обходится производство высоко технологического оборудования, в частности двигателей внутреннего сгорания, станков и прочих механизмов.

Высокая точность обработки обеспечивается благодаря тому, что инструмент имеет несколько режущих кромок в количестве до 16 штук. При работе создается одинаковая сила противодействия на всей поверхности инструмента.

Это исключает перекос, как бывает в случае со сверлом, контактирующим только двумя режущими кромками. При использовании развертки создается гладкая поверхность, шероховатости которой колеблется в пределах от 0,32 до 1,25 микрометра, в зависимости от класса развертки.

Как выглядит и из чего состоит развертка

Внешне инструмент представляет собой прут, вдоль которого идут многолезвийные выступы, заточенные для врезания в обрабатываемый металл. Количество режущих кромок в зависимости от модификации инструмента обычно колеблется в пределах от 6 до 14 штук. Редким исключением являются развертки на 16 лезвий, применяемые только на высокоточном производстве.

Основные приемы работы с развертками

В процессе развертывания используют машинную или ручную развёртку. Перед этим отверстия подготавливают сверлом по металлу, чей диаметр равен диаметру развёртки, но с небольшим припуском. Припуск допустим меньше диаметра развёртки примерно на 0,3 миллиметра, если работа черновая и на 0,1 миллиметр при чистовом процессе. Машинная развёртка позволяет крепить инструмент аналогично креплению сверла во время сверления.

Процесс машинного развёртывания похож на процесс высверливания. Но мастера рекомендуют выполнять эту работу после подготовки проймы и не меняя установки детали. Чтобы режущее изделие могло самоцентрировать в соответствии с осью проймы, его закрепляют, как правило, в подвижных державках. Скорость резки при развёртывании меньше, чем при обычном сверлении отверстия – в два или три раза. При этом необходимо использовать автоматическую подачу.

Нужно применять большое количество специальных жидкостей для смазки. Скорость подачи зависит от количества оборотов режущего инструмента: чем их меньше, тем выше стойкость развёртки и лучше качество развёртываемой проймы в заготовке. В процессе ручного развёртывания изделие закрепляют в воротке, после чего смазывают. Ось проймы и ось развёртки должны полностью совпасть. После установки инструмента мастер начинает вращать его с небольшим нажимом в правую сторону. Вращать нужно аккуратно, без резких рывков, непрерывно, без изменения скорости. Вращение в обратную сторону категорически недопустимо при ручной развёртке, потому что режущие зубья инструмента могут сломаться. Ручную развёртку делают за один проход.

Как устанавливается лезвие

Изначально необходимо акцентировать внимание на том, что ножи столярного инструмента эксплуатируются, как правило, при максимальных нагрузках. Речь в данном случае идет о максимальном напряжении среза

Одним из ключевых моментов при этом будут особенности обрабатываемого материала.

Если не принимать во внимание данный параметр, то устойчивость ножа шерхебеля в процессе работы напрямую определяется размерами прохода. Имеется в виду максимальная длина отламывающихся частей снимаемой стружки

При уменьшении этого пролета и параллельном уменьшении глубины строгания поверхность обрабатываемой заготовки постепенно выравнивается. Одновременно с этим происходит существенное ослабление срезающей нагрузки на металл, из которого выполнено лезвие.

Чтобы понять, как правильно осуществляется настройка ножа шерхебеля, следует уделить внимание некоторым важным моментам. Прежде всего, речь идет о конструктивных особенностях данного элемента

Он включает в себя опорную и рабочую части. В конфигурации последней выделяют следующее:

• фаска, образующаяся на задней стороне и обеспечивающая уменьшение усилия врезания лезвия в обрабатываемую древесину; это обусловлено тем, что исключается трение этой самой задней плоскости об обрабатываемую поверхность;
• передний угол – параметр, как правило, идентичный наклону режущего элемента к корпусу шерхебеля;
• задний угол;
• рабочий угол – в данном случае речь идет о разности углов наклона и фаски.

Стоит отметить, что срок эксплуатации инструмента во многом определяется именно передним углом. От него напрямую зависят не только качество обработки поверхности заготовки, но и процесс удаления снимаемой стружки и непосредственно сама нагрузка на нож.

Выбирая оптимальное значение этого угла, необходимо особое внимание уделять нескольким моментам:

Физические характеристики и индивидуальные особенности обрабатываемой древесины. Речь, в частности, идет о том, что с повышением твердости материала увеличивается угол. Если работы выполняются с лиственницей, сосной, осиной или липой, то лезвие рекомендуется располагать под углом 45 градусов (±5). При обработке более твердых пород (дуб, граб, груша и прочие) этот параметр составляет 60 градусов (±5). Если плотность материала еще больше, то угол увеличивают до 80 градусов.

Тип строгания. Как правило, для каждого вида древесины существует оптимальный угол наклона лезвия и самого инструмента по отношению к плоскости заготовки. Так, для сосны это будет 40–45 градусов. Изменение данного показателя определяет качество строгания

Однако важно учитывать, что в таком случае металл будет интенсивнее нагреваться, следовательно, намного быстрее тупиться.

Материал, из которого изготовлен сам нож и его основные характеристики
Прежде всего, внимание акцентируется на твердости стали. Чаще всего при производстве лезвий используют быстрорежущие марки Р12 и Р18
Кстати, некоторые мастера при самостоятельном изготовлении ножей довольно успешно используют в качестве заготовок элементы дисков фрикционных пил.

На подготовительном этапе перед каждым использованием инструмента осуществляется его настройка с учетом существующих норм и правил. Для этого потребуется выполнить следующие действия:

• разместить инструмент так, чтобы его подошва была направлена вверх;
• визуально определить, насколько выступает кромка лезвия – в ситуации с шерхебелем данная величина должна составлять 3 миллиметра; для измерений высоты расположения ножа можно использовать линейку;
• проследить, чтобы не было даже незначительных перекосов; лезвие должно располагаться строго параллельно с подошвой.

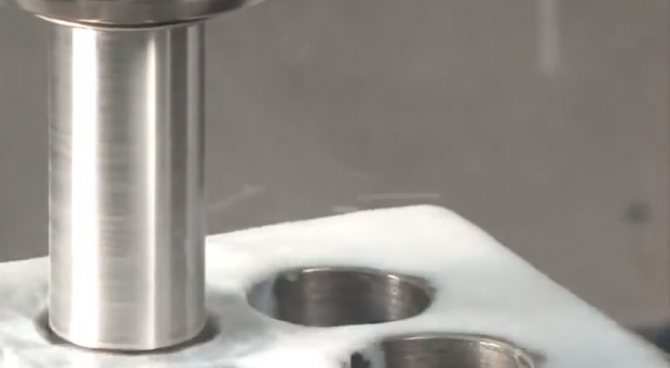

Зенкерование

Названием «зенкерование» именовали механическую обработку резанием проделанных ранее отверстий. Его основной целью является придание отверстию нужной формы и избавление от различных дефектов, а также увеличение точности (вплоть до VIII квалитета), уменьшение показателя шероховатости (Ra 1,25 и менее).

Если отверстие не особо большое, то подобную обработку делают на обычном настольном станке, а если нужно обработать отверстие побольше, то это проще сделать на спецоборудовании на фундаменте.

Отдельно отметим, что про ручное оборудование использовать нет смысла. С ним попросту невозможно добиться нужных показателей.

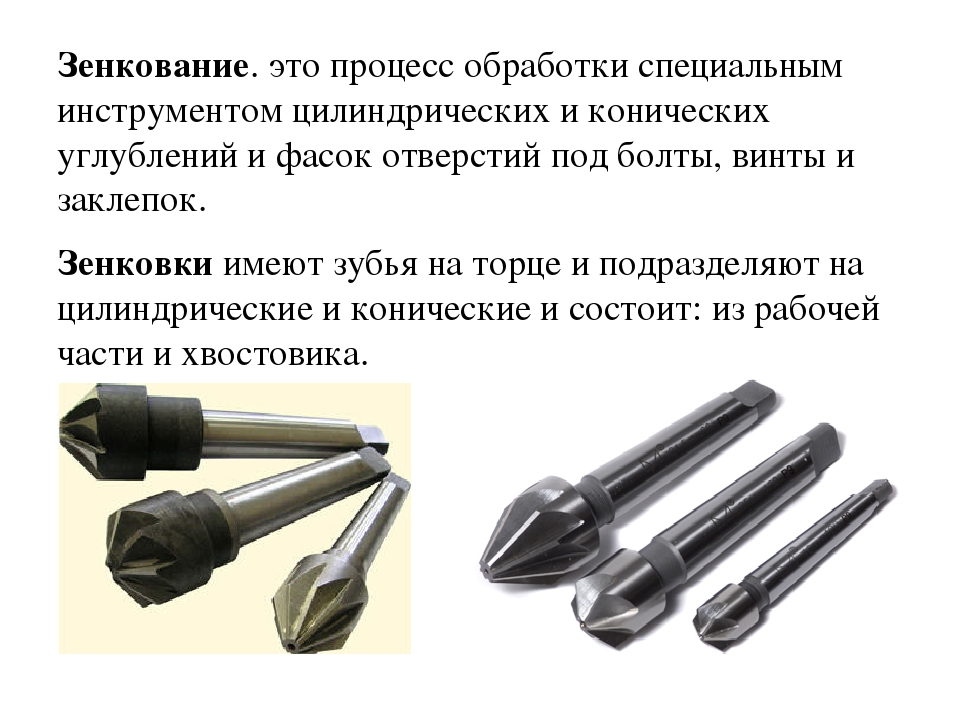

У «зенкерования» есть 2 подвида, такие как зенкование и цекование.

Во время зенкерования отверстий нужно придерживаться ряда правил:

1. Сверление зенкерование производятся во время одного подхода. Зенкерование нужно производить после окончания сверлильных работ, не вынимая детали из станочных креплений. По сути, в ходе одного «подхода» производят обработку детали двумя инструментами.
2. Во время зенкерования отверстий, не подвергавшихся обработке, в деталях корпусов нужно надежно и прочно фиксировать деталь.
3. При выборе размера припуска обязательно нужно делать это согласно специальным таблицам.
4. Зенкерование нужно делать в том же режиме работы станка, как и сверление перед ним.
5. Правила охраны труда соблюдать нужно аналогичные тем, что используются при сверлильной обработке.

Применение ручного инструмента

Ручное зенкерование и развертывание осуществляют по схожей схеме, которая подразумевает выполнение следующих технологических операций.

• Исходя из параметров начального и конечного отверстия, выбирают инструмент для выполнения чернового и чистового развертывания.
• Заготовку надежно фиксируют в тисках, если ее габариты позволяют это выполнить. Если она отличается значительными размерами, то ее не закрепляют перед развертыванием.
• В отверстие в детали, которое предварительно было получено в процессе литья заготовки или ее сверления, вставляется инструмент для чернового развертывания.
• На хвостовик инструмента, имеющий квадратную форму поперечного сечения, надевается вороток.
• Наружная поверхность развертки и внутренняя поверхность отверстия смазываются специальной жидкостью.
• Развертку, используя вороток, начинают вращать по направлению расположения ее режущих кромок. В ходе вращения инструмента, которое следует выполнять медленно, без резких движений, на его рабочую поверхность постоянно наносят смазочный материал. Вращая развертку, необходимо аккуратно подавать ее в сторону выполнения обработки, которая заканчивается после того, как с внутренней поверхности отверстия будет полностью снят слой металла, оставленный на припуск.
• После того как черновое развертывание будет закончено, инструмент аккуратно извлекают, при этом не допускается выполнять его обратное вращение.
• В отверстие, обработанное черновой разверткой, помещают чистовой инструмент, на квадратный хвостовик которого также насаживают вороток.
• Развертку для чистовой обработки вращают по часовой стрелке, при этом осуществляют такое вращение очень плавно и аккуратно, постоянно используя смазочный материал. Величина подачи инструмента, чтобы получить отверстие с требуемыми параметрами шероховатости внутренней поверхности, должна быть минимальной.
• После завершения чистовой обработки развертку извлекают из отверстия и его геометрические параметры проверяют при помощи гладкого предельного калибра-пробки.

Приемы ручного развертывания

Классификация

Развертки классифицируются:

• По типу обрабатываемого отверстия:
  • Цилиндрические.
  • Конические (под различные инструментальные, котельные (заклепочные) и другие конуса).
  • Ступенчатые.
• По точности:
  • С указанием квалитета для цилиндрических.
  • С указанием качества (черновые, промежуточные, чистовые) для конических.
  • N1..N6 — цилиндрические развертки с калиброванным припуском для последующей шлифовки инструмента слесарем в требуемый размер.
  • Регулируемые (раздвижные, разжимные, шкворневые).
• По способу зажима инструмента:
  • Ручные с квадратным хвостовиком под вороток.
  • Машинные с цилиндрическим хвостовиком.
  • Машинные с коническим хвостовиком.
  • Машинные насадные (для установки на соответствующую оправку, обычно для инструмента больших размеров).
• Другие свойства:
  • Прямые или спиральные стружкоотводные канавки.
  • Количество режущих кромок Z.
  • Материал инструмента.

Какую развертку выбрать и как?

При выборе разверток следует отталкиваться от особенностей предстоящей обработки отверстий, характера последних и результата (итоговая шероховатость и точность), которого требуется достичь:

• Для ручной работы приобретают модели с квадратным хвостовиком, а для обработки на станках – с цилиндрическим, либо же конусом Морзе.
• Если требуется развернуть прерывистое отверстие со шпоночным пазом, то плавающая развертка, либо же модель с прямыми канавками не применяется. Тут необходимым становится инструмент с винтовым расположением зубьев.
• Если требуется развернуть отверстие, глубина которого не позволяет применить стандартный инструмент, либо же специальную переходную втулку, необходима либо насадная развертка с удлиненной оправкой, либо модель с удлиненной рабочей частью.
• Для профессиональной работы рекомендуется приобретать сразу комплект разверток разных размеров, который обычно продается в удобной деревянной или пластиковой коробке.

Чисто с экономической точки зрения на выбор разверток влияет серийность производства.

Так, если планируется массовое развертывание отверстий в любых масштабах, преимущество отдается универсальным вариантам, которые можно настроить, отрегулировать, переточить или починить.

Это могут быть, например, регулируемые изделия, модели со съемными ножами.

Конечно, одна единица такого инструмента обойдется дороже, нежели простые цельные варианты, однако, по долговечности они все же занимают лидирующую позицию.

Что касается размеров приобретаемой развертки, они всегда зависят от глубины и диаметра отверстия, с которым предстоит работать.

По материалу ситуация аналогична – для работы с закаленными или просто твердыми металлами требуется инструмент с твердосплавными пластинами.

Различия между ручными и машинными развертками

Инструмент, используемый для выполнения развертывания, как уже говорилось выше, может быть ручным или машинным. К наиболее важным параметрам, на которые ориентируются при выборе разверток, относятся тип и калибр их режущей части, количество зубьев и их направленность, углы резания и неравномерность шага расположения зубьев, а также профиль канавок и конфигурация зажимной части инструмента.

Рабочая часть ручного инструмента имеет цилиндрическую форму, режущие зубья, которые на ней располагаются, отличаются острыми гранями по всей своей длине. Выпускается такой инструмент в диапазоне диаметров 3–58 мм, с шагом, соответствующим 1 мм. Кроме того, ручные инструменты для развертывания могут выпускаться с шагом, равным 3,5; 4,5; 6,5 (вплоть до 15,5 мм). Специалисты, как правило, стараются иметь в своем распоряжении целый набор разверток, чтобы выполнять при помощи такого инструмента обработку отверстий любого диаметра.

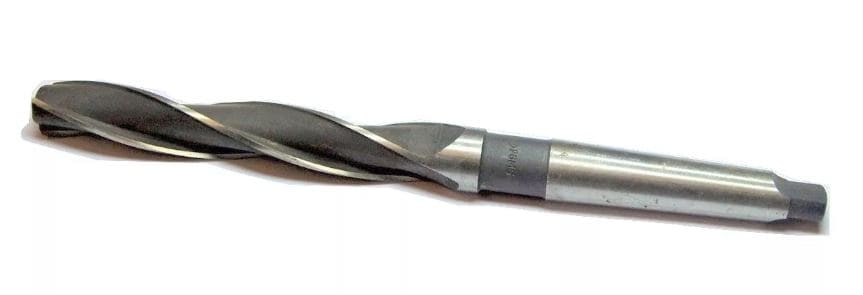

Ручная коническая развертка

Вопрос о том, как сделать развертку отверстия при помощи ручного инструмента, как правило, не возникает. Для этого необходимо иметь в своем распоряжении не только сам инструмент, но и вороток, в котором он фиксируется посредством своего хвостовика с квадратным поперечным сечением конечной части.

Передний конец рабочей части ручных разверток – заход – отличается меньшим диаметром, чем размер поперечного сечения основной режущей части. Такая особенность конструкции нужна для того, чтобы обеспечить более легкий заход инструмента в обрабатываемое отверстие. Заметить эту разницу в диаметрах основной рабочей части и переднего конца инструмента можно даже на фото ручной развертки.

Точность геометрических параметров обрабатываемого отверстия, а также чистота формируемой поверхности зависят от того, какое количество режущих зубьев имеется на рабочей поверхности развертки. Качество выполняемой обработки будет тем выше, чем большим количеством зубьев оснащена развертка. Между тем использование инструмента с большим количеством режущих зубьев имеет и свои минусы, основной из которых заключается в том, что в таком случае затрудняется отвод стружки из зоны обработки.

Точность изготовления отверстий развертыванием

Преимущественное большинство разверток, используемых для ручной обработки, имеют режущие зубья прямой формы, но есть и модели инструментов, рабочие зубья которых расположены по винтовой линии. Применение инструмента с винтовым расположением режущих зубьев целесообразно в тех случаях, когда отверстия, которые необходимо обработать, сформированы прерывистой поверхностью по своей длине.

Задаваясь вопросом о том, как сделать развертку отверстия при помощи инструмента машинного типа, следует иметь в виду, что для этого необходимо использовать уже не вороток, а оборудование, в шпинделе которого и фиксируется с помощью своего хвостовика такой инструмент. Конусные хвостовики стандартизированы, и их геометрические параметры зависят от диаметра самой развертки.

Рабочая часть машинной развертки, оснащенной твердосплавными напаиваемыми пластинами

Для изготовления машинного инструмента, который в процессе обработки испытывает значительные механические нагрузки, используется быстрорежущий металлический сплав. Лучшим по качеству использованного металла считается машинный инструмент, сделанный еще в советские времена, но найти его в свободной продаже сегодня достаточно проблематично.

Зачем необходимы развертки регулируемого типа? Такой вопрос часто возникает у начинающих специалистов по металлообработке. При помощи такого инструмента с регулируемым диаметром рабочей части выполняют обработку отверстий, размеры поперечного сечения которых соответствуют не целому числу (допустим, 10 или 16 мм), а дробному значению. Диметр рабочей части такого инструмента изменяется достаточно просто, для этого используются обычные гаечные ключи, при помощи которых ослабляют и закручивают регулировочные гайки, специально предусмотренные в конструкции развертки.

Виды брака при использовании развертки

Уменьшение диаметра получаемого отверстия при развертывании связано с критическим

износом развертки или упругой деформацией металла при обработке тонкостенных деталей.

Если часть поверхности остается не обработанной, то нужно или увеличить припуск на обработку или ранее отверстие имело биение.

Плохое качество шероховатости поверхности после обработки связано с выбранным слишком большим припуском или критическим износом развертки.

Развертка относится к инструментам для чистовой обработки предварительно просверленных или отзенкерованных отверстий. Операция позволяет получить геометрические параметры, точность размера и шероховатость поверхности высокого класса.

Развертки являются более точным инструментом, чем спиральные сверла или зенкеры. За счет точности изготовления инструмента и малого припуска, снимаемого при обработке, устраняются неточности и отклонения после предыдущей обработки.

В зависимости от типа отверстия, условий обработки, требований к качеству готовой поверхности применяются развертки разных видов и конструкций.

Процесс развертывания отверстий

Развёртывание отверстий нужно, чтобы оформить точную по форме пройму в изделии из металла с допустимой шероховатостью от 0,16 до 1,125 микромиллиметров. Процесс развёртывания выполняют с помощью развёртки. Размер инструмента подбирают в соответствии с диаметром отверстия. Сначала в заготовке просверливают черновое отверстие. Потом закрепляют эту заготовку так, чтобы оснастка смогла свободно пройти через изделие с отверстием. Для черновой развертки иногда используют минеральные масла для смазки поверхностей инструмента и заготовки. После чернового развёртывания в отверстие вставляется чистовой инструмент, и операция повторяется заново, до нужного качества.

Назначение и принцип действия

Это процесс механической обработки и очистки отверстий. На первый взгляд, он схож со сверлением и зенкерованием. Но применяется на более позднем этапе, а также имеет совершенно иное назначение. После формирования паза в нем практически всегда присутствуют серьезные отклонения по уровню допуска и квалитету от исходных параметров, указанных в чертеже. Это особенность инструмента и человеческого фактора. Идеальной точности добиться просто невозможно. Но финишная обработка максимально приближает изделие к заданной по схеме планке. И вот тут становится понятно, что такое развертка, для чего используется процесс. Это возможность достичь необходимого уровня квалитета. Выровнять геометрию, избавиться от заусенцев и неровностей на металле. Соответственно, процедура особенно актуально, если к обрабатываемому изделию вставляется в требованиях высокий класс точности. Да, достичь восьмого или седьмого класса вполне можно и обычным сверлением. Зенкерование позволит приблизиться к пятому, а в некоторых случаях даже четвертому классу. Но выше – это уже удел финишной обработки. Сам инструмент отличается большим количеством зубьев. Благодаря высоким оборотам круговых движений, а также продольной подачи, стержень выскабливает любые неровности, а также снимает стенки отверстия в самом маленьком значении. За заход стачивается буквально десятые доли миллиметр, позволяя приблизиться к идеальным параметрам, обозначенным на чертеже.

Поэтому слесарная механическая развертка – это единственный способ достичь неплохих показателей точности даже вне производственных цехов.

Производители

На текущий момент на рынке не так и много видных брендов, которые достойны упоминания. Среди зарубежных компаний отдельно хотелось бы отметить, Bahco и Licota, а также внимания заслуживает Rock FORCE.

А вот наш отечественный производитель зачастую при неплохом качестве выставляет более приятные цены. ТЕХМАШ или Русский инструмент, а также АвтоДело – эти фирмы смогут дать серьезный конкурентный бой зарубежным компаниям.

Что же, наш обзор подошел к завершению. Теперь вы точно знаете, для чего применяют развертки. И без труда сможете подобрать для себя самую результативную и подходящую продукцию.

Назначение мини токарных-станков

Токарный станок — это станок для обработки из металлов в виде тел вращения резанием(точением) заготовок.

Мини токарный станок — это станок, являющийся уменьшенной копией крупного промышленного оборудования. Копией, которая: по стоимости гораздо ниже; по функциональности мало уступает полупрофессиональным и профессиональным моделям.

Данный тип оборудования подходят для изготовления деталей малых размеров. Мини станки не предназначены для токарного производства, например, единичного или мелкосерийного производства. Предназначение они нашли в мастерских при школах на уроках труда, гаражных кооперативах, в экспериментальных мастерских и автомастерских.

Рис. 1 Мини токарный станок

Обработка дерева и металла

Развертывание является операцией чистовой обработки отверстий, обеспечивающей высокую точность размеров и чистоту поверхности. Эта операция выполняется с помощью инструмента, называемого разверткой.

Развертывание отверстий можно выполнять на сверлильных или токарных станках, а также вручную. Развертки, применяемые для станочного развертывания отверстий, называются машинными (рис. 1,б). Машинные развертки отличаются от ручных более короткой рабочей частью. Они закрепляются в качающихся (плавающих) державках, установленных в патроне или непосредственно в шпинделе станка. Ручной развертке вращение сообщается при помощи воротка, который надевается на квадратный конец хвостовика развертки (рис. 1, а).

Расположенные на рабочей части развертки режущие зубья выполняются прямыми (прямозубые развертки, рис. 1, а) или с винтовыми канавками (спиральные развертки, рис. 1, в). Для развертывания прерывистых отверстий (например, с продольными канавками) применяются не прямозубые, а спиральные развертки. Развертки с правой винтовой канавкой называются праворежущими, а с левой — леворежу-Щ и м и.

По форме обрабатываемых отверстий развертки Делятся на цилиндрические (рис. 1, а, б, в, г, д) и конические (рис. 1,в, ж, з). Конические развертки применяются для развертывания отверстий: под коническую резьбу от Vie До 2”; под конус Морзе от № О до № 6; под метрический конус от № 4 до № 140; под конические штифты конусностью 1 : 50 и 1 : 30. Эти развертки делают комплектами из двух или трех разверток в комплекте. Одна является черновой, вторая—промежуточной, а третья — чистовой (рис. 1, е, ж, з).

По своему устройству развертки подразделяются на дельные и насадные (рис. 1, г), с прямыми и винтовыми зубьями, постоянные и регулируемые.

Корпус регулируемой развертки сделан полым коническим с продольными канавками, прорезанными между зубьями на длине рабочей части (рис. 1, д). При завертывании винта его конический конец заставляет зубья развертки раздаваться; тем самым увеличивается и регулируется в определенных пределах диаметр развертки.

Развертка состоит из трех частей: рабочей части, шейки и хвостовика (рис. 2, а).

Виды отверстий и способы их обработки

Отверстия в деталях приборов бывают цилиндрические (Рис. 64 а, в, г), ступенчатые (Рис. 64 б, д), конические и фасонные (Рис. 64, е). Цилиндрические отверстия бывают гладкими (Рис. 64, а) и с канавкой (Рис. 64, в).

Под ступенчатыми подразумевают отверстия разных диаметров, расположенные на одной оси последовательно одно за другим.

Отверстия могут быть открытыми с двух сторон или с одной стороны – последние называются глухими (Рис. 64 г, д).

В деталях приборов чаще всего встречаются отверстия цилиндри­ческие.

Обработка отверстий — одна из сложных и трудоемких технологи­ческих операций. Получить отверстие необходимой точности труднее, чем наружные поверхности тел вращения. Поэтому допуски отверстий шестого и седьмого квалитетов больше, чем допуски на наружные цилиндрические поверхности тех же размеров и квалитетов.

Обрабатывать отверстия можно снятием и без снятия стружки. Сни­мать стружку можно лезвийным и абразивным инструментом или абразив­ным порошком.

В зависимости от требуемых точности размера и шероховатости поверхности отверстия лезвийным инструментом можно выполнять сверление, зенкерование, развертывание, растачивание и протягивание;

Абразивным инструментом осуществляют шлифование, хонингование, суперфиниширование; абразивным порошком — доводку.

Обработка отверстий без снятия стружки производится калиброванием при помощи выглаживающих прошивок и шариков, а также раскатыванием.

Неточные отверстия (H12-H13 квалитетов) обрабатывают за одну операцию путем сверления или чернового растачивания. При образовании точных отверстий (H7-H8 квалитетов) обработка делится на черновую, чистовую и отделочную.

При черновой обработке удаляется основная величина припуска и обеспечивается точность относительного положения оси отверстия.

Чистовая обработка обеспечивает точность размеров, геометриче­ской формы и относительного положения отверстия, а также точность положения и прямолинейность его оси.

Для повышения точности отверстия и уменьшения шероховатости поверхности применяют отделочную операцию.

Принципы выбора развертки по металлу

Чтобы выбрать хорошую развертку для финишной обработки отверстий в металлических деталях, нужно знать критерии, на которые требуется обратить внимание. Также рекомендуется изучить преимущества и недостатки, производителей оснастки. Виды развертки (Фото: Instagram / osnastka.shop)

Виды развертки (Фото: Instagram / osnastka.shop)

Критерии выбора развертки по металлу

Критерии:

1. Если нужно постоянно заниматься подобными работами, лучше купить набор качественных разверток, чтобы не возникало проблем с отсутствием определенных диаметров.
2. Для финишной обработки глубоких отверстий рекомендуется докупить оснастку с удлиненной оправкой. Если такой возможности нет, подойдет развертка с удлиненной рабочей частью.
3. Если отверстие прерывистое, имеет шпоночный паз, нужно выбирать инструмент с винтовым расположением зубьев, канавок.
4. Если нужно выполнять обработку отверстий ручным инструментом, понадобится оснастка с квадратным хвостовиком.

Преимущества и недостатки развертки по металлу

Положительные стороны:

1. Высокая точность обработки.
2. Возможность выполнения разных технологических операций.
3. Доступность. Оснастку можно купить в любой строительном магазине.

Серьезных недостатков у такой оснастки выделить нельзя.

Развертка со сменной твердосплавной головкой (Фото: Instagram / batusolutions)

Производители и цены развертки по металлу

Производители:

1. «АвтоДело».
2. Rock FORCE.
3. Licota.
4. GRIFF.
5. Bahco.
6. «ВИЗ».
7. «ТЕХМАШ».
8. «Русский инструмент».

Цена — 800 рублей.

Устройство и характеристики

Стандартная развертка состоит из следующих частей:

• Рабочая часть – оказывает непосредственное воздействие на материал, формируется продольными зубьями.
• Переходная шейка – цилиндрическая зона инструмента, выступающая переходным звеном между предыдущей и следующей частями.
• Хвостовик – необходим для зажима инструмента в воротке, либо же патроне машинного оборудования.

Рабочая часть делится на несколько зон, сформированных гранями зубьев:

• Заборная часть, в самом начале которой находится направляющий конус. В этой зоне на каждом зубе имеется до остра заточенная режущая кромка, выбирающая материал с внутренней части отверстия.
• Калибрующая часть – отвечает за калибровку отверстия. Тут грани зубьев образуют так называемую цилиндрическую ленточку (плоскую поверхность), повышающую размерную стойкость инструмента.
• Задний конус – место примыкания зубьев к переходной шейке.

Между зубьями находятся канавки, отводящие стружку.

Они бывают прямые (встречаются чаще всего) и спиральные (винтовые, предпочтительны при работе с прерывистыми поверхностями).

В последнем случае направление винта, формируемого канавками, противоположно направлению вращения инструмента.

Так достигается устойчивость к заеданию и самозатягиванию.

Материал

При изготовлении развертки используется в основном инструментальная легированная сталь марки 9ХС, а также быстрорежущие стали P18 и P9.

Размеры

Цилиндрические ручные модели в длину достигают 80 – 360 мм, где рабочая часть занимает 40 – 190 мм.

Диаметр инструмента находится в пределах 3-50 мм, а длина режущей части составляет 4 – 10 диаметров.

Величина переднего угла от 5° до 10°, а заднего от 5° до 12°.

Длина конических ручных вариантов составляет 55 – 170 мм, из которых режущая часть занимает 24 – 90 мм.

Максимальный и минимальный диаметры конуса достигают соответственно 7,67 – 45,715 мм и 6,39 – 40,978 мм.

Что касается машинных разверток, кроме стандартных вариантов, существуют модели с удлиненной рабочей частью, конструкция и размеры которых указаны в ГОСТ 11175-70.

Развертки диаметром 1 – 120 мм с припуском под доводку обозначаются номерами от 1 до 6.

Такая нумерация устанавливает соответствие между номинальным диаметром инструмента и его предельным отклонениям.

Зубья

Количество зубьев варьируется в пределах 6 – 14 штук, однако, существуют варианты на 16 зубьев, которые применяются в основном на высокоточном оборудовании.

Вообще число зубьев зависит от их собственной жесткости, причем в обратной пропорции.

Чем их больше, тем выше чистота итогового отверстия, но хуже отводится стружка и ниже прочность каждого зуба.

В зависимости от наклона зубьев относительно оси вращения инструмента, развертка бывает прямозубая и косозубая.

Кроме того, разные модели могут иметь равный и разный шаг, то есть расстояние между соседними зубьями.

Что касается заточки, различают острозаточенные (остроконечные) и затылованные зубья.

Производители

На текущий момент на рынке не так и много видных брендов, которые достойны упоминания. Среди зарубежных компаний отдельно хотелось бы отметить, Bahco и Licota, а также внимания заслуживает Rock FORCE.

А вот наш отечественный производитель зачастую при неплохом качестве выставляет более приятные цены. ТЕХМАШ или Русский инструмент, а также АвтоДело – эти фирмы смогут дать серьезный конкурентный бой зарубежным компаниям.

Что же, наш обзор подошел к завершению. Теперь вы точно знаете, для чего применяют развертки. И без труда сможете подобрать для себя самую результативную и подходящую продукцию.
