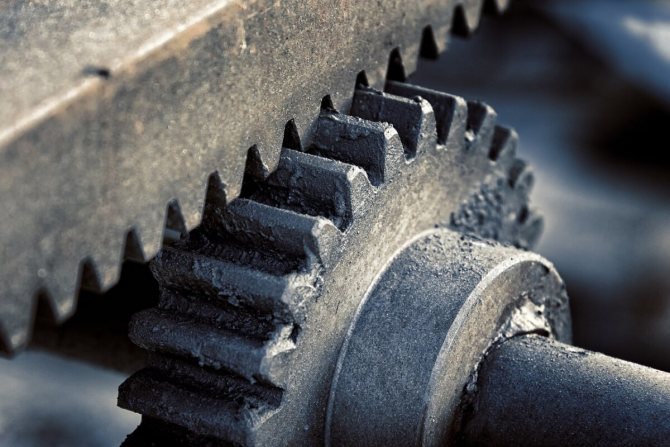

Реечная передача

Применение реечной передачи

В большинстве реечных механизмов происходит превращение вращения в поступательное движение. При проектировании оборудования, конструкторам приходится делать сложные расчеты эвольвенты зуба и расстояния от средней линии рейки до оси шестерни. Им на помощь приходят готовые таблицы с нормализованными деталями. Это упрощает процессы расчета, поскольку в большинстве случаев эксплуатации узла с малыми нагрузками берутся стандартные пары.

Передача реечная широко используется в механизмах совершенно разного назначения:

• металлорежущее оборудование;
• термические печи;
• сдвижные ворота;
• фуникулеры;
• кранбалки;
• мостовые краны;
• шахтные тележки;
• сварочные автоматы;
• промышленные роботы;
• станки с ЧПУ.

Известный всем водителям реечный механизм является узлом рулевого колеса. Вращение колеса превращает в поступательное перемещение тяг и синхронный поворот колес.

Широкое применение получили реечные передачи в производственном оборудовании. На строгальных и продольно фрезерных станках стол перемещается по направляющим станины. Между ними расположена рейка. Передача движения от привода осуществляется через расположенную в нижней части стола шестерню. Она тянет стол в режиме резания, и быстро его возвращает в исходное положение на холостом ходу.

Шпиндельная группа сверлильных и вертикально фрезерных станков перемещается вверх и вниз по колонне, на которой закреплена планка с зубьями. Реечная передача получает вращение от электродвигателя шпинделя через ремень и шкив.

Примеры использования реечных узлов в быту встречаются часто. Все откатные ворота имеют внизу или на середине полотна рейку. Двигатель с шестерней устанавливаются на столбе. Включить привод и открыть ворота можно дистанционно, из дома или посредством электронного пульта управления.

Данные для расчета

Расчет реечной передачи производится посредством ряда формул, в которых используются данные:

• высота зуба;
• его ширина по средней линии;
• диаметр шестерни;
• угол поворота при повороте на один зуб.

Расстояние от делительного диаметра до оси шестерни задается конструктором изначально. По завершении расчетов размер корректируется, поскольку используются нормализованные детали.

Модуль зуба реечной передачи подбирается исходя из нагрузки, которую он должен выдержать и коэффициента прочности.

Боковой зазор регулируется в процессе эксплуатации смещением шестерни с учетом износа зуба. От правильно сделанного натяга зависит плавность пуска, размер люфта и точность перемещения.

Величины отклонений размеров деталей и нормы шероховатости поверхности зуба заложены в ГОСТ 2789-73 и ГОСТ 2.309-73.

Прочностной расчет учитывает предельные допустимые значения и коэффициенты:

• напряжения изгиба;
• угол наклона;
• модуль зацепления;
• перекрытие;
• форму зубьев;
• окружную силу.

При проектировании оборудования, конструктора по нагрузкам подбирают нормализованные детали. Практическим путем определяется только длина рейки.

Конструкция передач

Классическая схема зубчатой передачи применяется уже на протяжении длительного периода. Рассматриваемая конструкция имеет следующие особенности:

1. В качестве основы применяется корпус. Зачастую он изготавливается из чугуна или других коррозионностойких сталей. Корпус обеспечивает надежное крепление основных элементов, а также является контейнером для смазки. Существует просто огромное количество различных корпусов, все зависит от области применения механизма.
2. Основным элементом является вал, который передает зубчатым зацеплением вращение. Как правило, вал получает вращение от электрического привода или других элементов. Для их крепления устанавливаются подшипники. Вал подбирается под посадочное отверстие зубчатых колес, может иметь ступенчатую форму.
3. Садятся шестерни на валы методом прессования. За счет этого исключается вероятность проворачивания элементов, которые находятся в зацеплении. Кроме этого, фиксация обеспечивается за счет шпонки.
4. Расстояние между валами зубчатого зацепления выбирается с учетом диаметра колес, а также их других параметров.
5. Форма шестерен может существенно отличаться. Зачастую боковая сторона имеет небольшие выступы, а рабочая поверхность представлена сочетанием зубьев. Количество зубьев, их направление и многие другие параметры могут существенно отличаться. Характеристики выбираются в зависимости от области применения механизма.

В целом можно сказать, что рассматриваемое устройство довольно просто, за счет чего обеспечивается длительный срок эксплуатации. Разновидностью зубчатой передачи также является винтовой механизм или рейка. Сегодня чертеж винтовой передачи при необходимости можно сказать с интернета.

Классифицируют зубчатые передачи по довольно большому количеству различных признаков. Только при правильном выборе наиболее подходящего варианта исполнения можно обеспечить длительный срок эксплуатации и требуемые характеристики.

Области применения реечной передачи

Область применения реечной передачи весьма обширна. Устройство можно применять везде, где нужно преобразовать вращательное движение в прямолинейное.

Для любого устройства можно подобрать соответствующие параметры и нужный результат на выходе. Таким образом, можно даже сохранить требуемую точность в высокоточных или прецизионных аппаратах.

Реечные передачи с успехом применяются в следующих аппаратах:

• промышленные сварочные установки;
• производственные роботы;
• станки с ЧПУ;
• токарные станки;
• подъемные устройства и краны;
• линии перемещения кареток по производственному цеху;
• промышленные производственные линии;
• фуникулеры;
• механизм рулевого управления в автомобилях и др.

В представленных выше примерах перемещаемым объектом является некая каретка, перемещающаяся под воздействием установленного на ней привода. Но иногда, реечные передачи используются даже для перемещения тяжелых производственных столов по специальным траекториям. Зубчатая шестерня в данном случае жестко закрепляется на рабочей поверхности, а рейки находятся именно на перемещаемом столе. Такой подход приводит к возникновению очень высоких нагрузок, которые компенсируются габаритами передачи.

Стандарты

Нормируются ли зубчатые передачи? ГОСТ, действующий в настоящее время, определяет допустимые отклонения для готовых колесных пар. Точность заготовок устанавливается в зависимости от технологических особенностей и может регулироваться для каждой отрасли или завода-изготовителя отдельно.

Для каждого вида зубчатых передач существуют нормы взаимозаменяемости. Отдельные стандарты утратили актуальность вообще, некоторые действуют лишь в отдельных регионах. Тем не менее, нормы, разработанные ранее, используются для общей терминологии, обозначений, порядка разработки документации и построения чертежей.

ГОСТы регулируют параметры расчетов геометрии зубчатых колесных пар, их модули, исходные контуры, степени точности и виды сопряжений. Другие нормативы устанавливают стандарты на отдельные элементы деталей, а третьи – на уже готовые узлы и агрегаты.

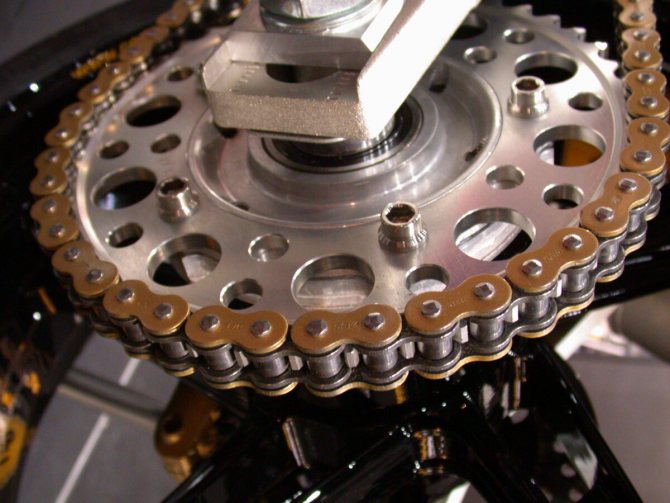

Цепная передача

Многие автолюбители наслышаны про цепную передачу, которая по своей конструкции относится к гибким конструктивным элементам. В данном случае передаточное отношение можно рассчитать согласно упомянутому ранее расчеты зубчатых механизмов. Здесь ведущая и ведомая шестерни представляют собой ничто иное, как колесо с зубьями. Примечательно, что у этой конструкции максимальное значение доходит до 15. Также стоит отметить, что для этого механизма необходимо обязательное небольшое провисание самой цепи. Чтобы настроить показатели, необходимо воспользоваться соответствующим регулировочным винтом.

У такого варианта соединения есть сразу несколько характерных преимуществ, а именно предусматривается большая длина вращения. Для передачи мощности задействованы сразу несколько звеньев, а кроме того, при монтировании редко допускаются ошибки из-за простоты устройства. Если говорить про недостатки, то он здесь один, а именно довольно быстрый износ рабочих компонентов. Также для полноценной работы требуется определенное количество смазки. Еще один минус, который подмечают лишь некоторые автомобилисты, это повышенный уровень шума.

Если в полной мере рассматривать цепную передачу, то здесь также нельзя оставить без внимание такой показатель, как статистическая разрушающая сила. Этот показатель напрямую зависит от необходимого коэффициента безопасности

Как правило, производители в этой ситуации задают значение от 6 до 10 единиц. При таких обстоятельствах, конструкция отличается долговечностью, надежностью всех соединений, а также качеством выполняемой работы.

РАСЧЕТ РЕЕЧНЫХ ПЕРЕДАЧ НА ПРОЧНОСТЬ

Формулы (4.1)-(4.2) для расчета цилиндрических зубчатых передач не могут быть применены для реечных передач (z2 = ¥; i12 = z1/z2 = 1/u = 0). Для проектировочного расчета по контактным напряжениям в пособии приводится формула, позволяющая определить начальный (делительный) диаметр шестерни реечной передачи (мм):

dw1 , (8.1)

где σНР – допускаемое контактное напряжение, МПа (см. ) или

п. 3.1;

Fx – осевая сила на рейке, Н;

КН – коэффициент нагрузки ;

yв

d – вспомогательный параметр; yв d =в /dw1 = 0,4-0,8, гдев – ширина рейки (ширина венца шестернив 1 »в + (5-10)мм).

При подвижной рейке

(рис. 8.1, а) в задании на проектирование обычно указывают осевую силу на рейке Fx и скорость поступательного движения v2, равную окружной скорости шестерни v1;

v01

при неподвижной рейке (рис. 8.1, б) – скоростьv01 поступательного движения центра О1 шестерни и силу Fx. При выполнении расчетов могут быть использованы зависимости: Fx = 2Т1/dw1; Р = Fx×v2 = Т1×w1 и v1 = 0,5 ×w × dw1 (рис. 8.1, а); Р = Fx×v01 = Т1×w1 и v01 = 0,5 ×w1 × dw1 (рис. 8.1, б). В приведенных формулах: Fx в H; Т1 в Н×м; Р в Вт; v2, v01 в м/с; w в рад/с; dw1 в м (см. п. 1.5-1.8).

б

а

Fx = Ft1

Рис. 8.1. Зубчато-реечная передача

Ориентировочное значение модуля m¢ находят по вычисленному dw1 и выбранному числу зубьев z1, приняв при x=0 dw1 = d1. Тогда m¢ » dw1/z1, где m¢ и dw1 в мм. При выборе z1 необходимо обеспечить условие z1 ³ zmin, где zmin – минимальное число зубьев, при котором отсутствует подрезание зубьев. Значение zmin зависит от x, , β. Для несмещенных прямозубых передач (x1=0, =1, α = 20°) zmin ≈ 17, а для косозубых передач zmin ≈ 17·cos3β, где β = 8-18° – угол наклона линии зуба. Более полные сведения по выбору zmin , а также коэффициентов смещений xmin и xmax, при которых в передаче отсутствует подрезание и заострение зубьев, приводятся в п. 4.1.8 и в .

Предварительно полученные m’ и dw1 уточняют, если требуется изменить z1, ψbd или σНР. Затем определяют значение m’ из расчета зубьев на изгиб:

,

где КF – коэффициент нагрузки ;

σFР – допускаемое напряжение изгиба, МПа (см. или п. 3.3).

Из найденных по формулам (8.1-8.2) значений m’ принимают наибольшее и округляют до стандартного (п. 4.1.7). С учетом принятых z1, m, β находят dw1 (табл. 4.5), а также другие основные геометрические параметры и допуски реечной передачи . Элементы чертежа рейки см. на рис. 8.2.

Рис. 8.2. рейка зубчатая прямозубая

Заброшенная Линь де петит сантюр де Париж

Франция

Спасибо природе за оформление этого места

Круговая железная дорога скромных размеров недалеко от Парижа появилась здесь в 1837-м. Первоначально она была нужна для того, чтобы доставлять укрепительные материалы к стенам французской столицы, но потом стала пассажирской.

Жаль, последний регулярный поезд попал сюда в 1934 году. Впрочем, не факт, что железная дорога стала бы настолько красивой, если бы до сих пор была действующей. Ведь, да, настолько невероятной её сделали именно нетронутость и природа.

Сюда бы небольшой туристический состав!

Читал, что дорога всё ещё не безнадёжна, и по ней ещё могут ходить поезда. Но в этом сейчас нет необходимости.

Важно также понимать, что настолько красивый и необычный этот путь лишь участками. В некоторых частях боковые стены разукрашены неуклюжими граффити, в округе много бездомных и очень так себе с криминогенной обстановкой

Что такое зубчатая передача

В данном случае речь идет про механическое соединение двух, либо большего числа валов, приводящихся в движение благодаря специальным колесам, на чьей поверхности расположены соответствующие зубья. Данный вариант совмещения можно подразделить по следующим параметрам:

• расположению рабочих элементов в корпусе;
• вычисляемой скорости вращения колесной оси;
• уровню защиты механизма от воздействия из вне;
• типу, а также форме зубьев.

Здесь необходимо принимать во внимание тот факт, что наиболее значимая роль в работе всего механизма отведена передаточному отношению зубчатой передачи. Вычислить эти сведения можно благодаря стандартному выражению

Для поиска точных сведения подставляются различные параметры (к примеру, число зубьев). Здесь I12 – это передаточное отношение от первого звена ко второму (1 – ведущее звено, 2 – ведомое звено). Параметры d – диаметры звеньев. Переменные Z – число зубьев. Показатели M – крутящий момент для звеньев. W – угловые скорости звеньев, n – частота вращения звеньев.

В данном случае необходимо принимать во внимание тот факт, что конечный показатель напрямую зависит от числа присутствующих звеньев. Преимущество подобного соединения в том, что здесь присутствует постоянство реального, а также расчетного передаточных отношений

Именно поэтому, здесь отсутствует так называемый эффект проскальзывания. В зависимости от числа шестеренок и количества колес зубчатыми звеньями, оказывается значительное влияние на окончательную величину данного показателя.

Если же говорить про цилиндрические передачи, то здесь конечный параметр, за исключением указанных выше моментов, зависит от расстояния между осями. На практике, цилиндрические зубчатые механизмы очень часто применяются в автомобилестроении при производстве легкового и грузового транспорта. Наиболее часто подобные соединения встречаются в трансмиссии. Стоит отметить, что зубчатая передача выделяется наибольшим коэффициентом отдачи мощности. На практике, этот механизм способен вырабатывать до 4 500 кВт при условии, что передаточное число достигает 6,3.

Также некоторое распространение получили не только цилиндрические элементы, но и конструктивные компоненты с зубьями конического вида. Для них применяется ортогональное сочленение. Для того, чтобы рассчитать передаточное отношение конической передачи, требуется учитывать делительные диаметры, число зубьев, а кроме того, предусмотренные углы конусов. В конечном итоге, чтобы получить прочное поступательное движение на практике применяют соединение реечного типа. По конструкции этот механизм состоит из рейки со специальными зубьями, а также шестерни. При использовании реечной передачи обязательно нужно учитывать число зубьев на колесе, диаметр окружности, а также количество зубцов на самой рейке.

Материалы для изготовления

Основной материал для изготовления колёсных пар — это сталь. Шестерня должна иметь более высокие прочностные характеристики, поэтому колёса часто изготавливают из разных материалов и подвергают разной термической или химико-термической обработке. Шестерни, изготовленные из легированной стали, подвергают поверхностному упрочнению методом азотирования, цементации или цианирования. Для углеродистых сталей используется поверхностная закалка.

Зубья должны обладать высокой поверхностной прочностью, а также более мягкой и вязкой сердцевиной. Это предохранит их от излома и износа поверхности. Колёсные пары тихоходных машин могут быть изготовлены из чугуна. В различных производствах применяются также бронза, латунь и различные пластики.

Преимущества и недостатки

Узлы с зубчатыми рейками считают устаревшими и громоздкими. На самом деле реечная механическая передача представляет собой зубчатое зацепление малой шестерни с сегментом колеса, имеющего бесконечно большой диаметр. Идеальный механизм в настоящее время не изобретен и приходится выбирать передачу, с учетом ее технических характеристик.

Недостатки

Передача обладает рядом недостатков, к ним относят следующие:

• устаревшая технология;
• большой люфт;
• сильный шум;
• маленькая точность перемещений;
• большая погрешность на стыке реек;
• требует высокой точности изготовления;
• ручная сборка;
• боится грязи;
• низкая производительность;
• ограничен спектр применения.

Узел обладает всеми недостатками зубчатых передач. Основное из них, это разрушение зубьев при перегрузе. На ременных передачах, когда нагрузка резка увеличивается, происходит проскальзывание ремня по шкиву. У зубьев нет такой возможности. По аналогии в предохранительные муфты вставляют пальцы, и через них передается вращательный момент. При перегрузе они разрушаются и заменяются новыми.

Разница в том, что изготовить шпильку с посадочным диаметром намного проще и дешевле. Шестерни делаются из легированных сталей. Процесс их изготовления сложный, многоступенчатый. Деталь дорогостоящая.

Механическое взаимодействие двух деталей всегда сопровождается шумом. Частично его снижает смазка. Плавно и тише работают косозубые и многорядные передачи.

Если не будет зазора по эвольвенте, то детали «склеятся» на молекулярном уровне. Такой эксперимент проводили в конце прошлого века. Проектировщики создали зубчатую пару с идеальными размерами и чистотой. В результате сделав несколько оборотов, шестерни сварились, и рассоединить их не получилось.

Зазор нужен для компенсации расширения металла при нагреве. Любое трение сопровождается повышением температуры.

Точность перемещения не позволяет полностью автоматически делать различные операции. На старом оборудовании имеется дополнительная точная доводка. В станки ЧПУ вмонтирован электронный контроль координат, который через блок управления выполняет точную настройку координат.

При стыке реек используют специальные шаблоны, и погрешность шага зуба минимизируется до допустимого размера. Сборка реечных передач в большинстве случаев остается ручной, многочисленные доводки и подгонки невозможно автоматизировать. Исключение составляют узлы без больших нагрузок с малым перемещением, как например в автомобиле.

Назначение высокоточных реек

Реечные передачи служат для преобразования вращательного движения в поступательное. Высокоточные рейки работают плавно, без повышенных динамических нагрузок. Они достаточно просты в установке, при этом обеспечивают высокую скорость линейного перемещения. Высокоточные рейки востребованы на современном рынке, применяются в различных механизмах:

• подъемных устройствах;
• фуникулерах;
• раздвижных воротах, дверях;
• производственных станках;
• медицинском оборудовании.

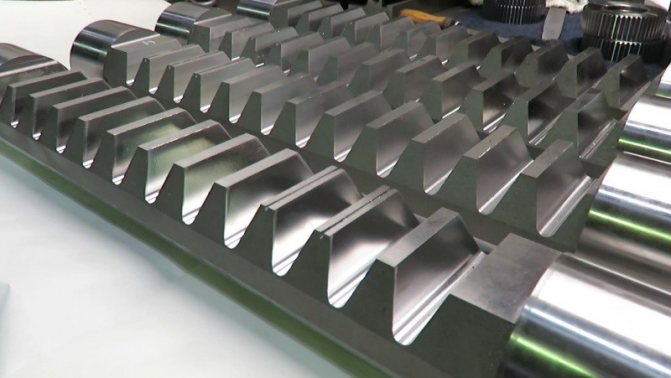

Производство высокоточных реек сложной формы

Изготовленные на нашем предприятии зубчатые реечные передачи по качеству во многом превосходят механизмы, выполненные по российским технологиям прошлых лет. Наши передачи могут конкурировать с зарубежными аналогами. Применяемое ООО «НТЦ «Редуктор» высокотехнологичное оборудование дает возможность обрабатывать поверхность зубьев реек. Индивидуальный подход к каждому заказу позволяет учесть все особенности заготовок. Наше предприятие изготавливает стандартные прямоугольные рейки, а также, мы научились изготавливать нестандартные высокоточные зубчатые рейки круглого сечения.

Расчет прямозубой шестерни онлайн

Обработка заготовок для нестандартных высокоточных реек из сталей различных марок

Существуют некоторые виды сталей склонные к возникновению деформации: трещин и поводок в процессе обработки. Из-за возможного повреждения заготовки и дальнейшей непригодности для ее обработки, производители избегают использовать такие стали при производстве зубчатых реек. За счет специальной обработки металлических заготовок в процессе изготовления высокоточных реек по особым технологиям ООО «НТЦ «Редуктор», мы исключаем появление вышеописанных дефектов. Большой опыт выполненных заказов позволяет выбрать наиболее подходящую технологическую методику, а правильно подобранный инструмент обеспечивает оптимальную обработку сталей различных марок.

Шлифовальные работы наше предприятие производит на специальных современных станках. В результате мы добиваемся минимальной шероховатости поверхности реек, а значит высокой степени точности зубчатых реечных передач. Следует отметить, что операции могут выполняться с минимальным припуском на заготовках.

Механическая обработка деталей осуществляется согласно стандартам и пожеланиям клиента. Эффективное автоматизированное оборудование и высокий уровень квалификации наших специалистов, повышает производительность работ, и позволяет справиться с заказами любой сложности.

По вашим чертежам и эскизам специалисты ООО «НТЦ «Редуктор» изготовят реечные передачи со следующими исходными параметрами:

• диаметр или ширина рейки: до 400 мм;
• длина рейки: до 3000 мм;
• модуль: 1,0 – 30,0 мм;
• степени точности изготовляемых передач: 6-я – 8-я.

автор : Анастасия Чернова

Общая информация

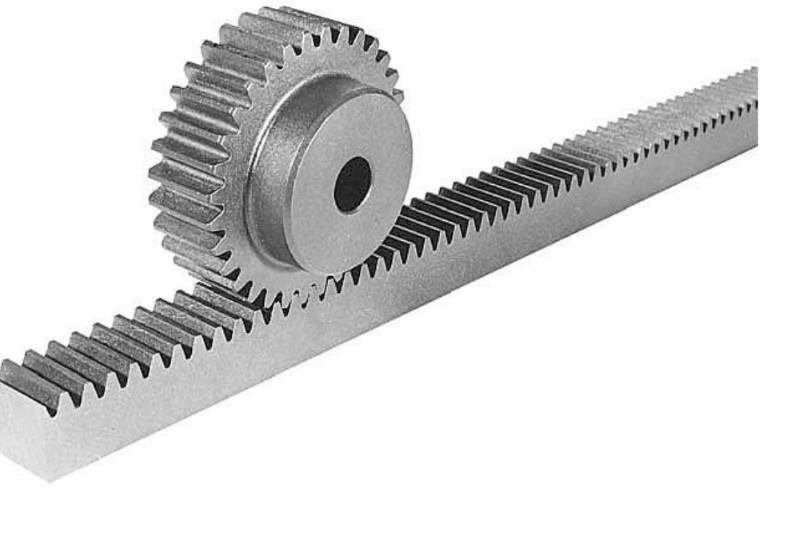

Реечная зубчатая передача получила свое название по одной из деталей – рейке. Это единственное зацепление шестерни, которое меняет не скорость и направление крутящего момента, а тип движения. Вращение привода изменяется на движение в заданной плоскости.

Отличительной особенностью реечной передачи является ее неограниченная продолжительность. Рейки укладываются в один ряд. На стыках подгоняются, чтобы выдерживался модуль. Для этого просто укладывают на стык в зацепление зубчатую планку с таким же модулем или одну из приготовленных к монтажу реек. Крепеж устанавливается по подметке, что сводит к минимуму погрешность.

Соединение зубчатой рейки и шестерни бывает разных видов:

• прямозубое;
• косозубое;
• многорядное.

Обеспечить нормальную работу реечного узла можно точной установкой деталей относительно друг друга.

Модуль подбирается по усилию, которое необходимо передать для движения. Увеличить прочность и допустимую нагрузку можно различными способами:

• увеличить площадь контакта за счет большей ширины зуба;
• заменить прямозубое соединение косозубым;
• использовать шестерню большего диаметра.

Прямозубое зацепление имеет широкое распространение. Для реечных механизмов, не требующих большой точности смещения, детали могут отливаться из чугуна. Зубчатое колесо и рейка имеют шероховатую поверхность и сильно шумят. Они неприхотливы, работают при высоких температурах, в условиях сильной запыленности. Часто применяются для открывания термических и литейных печей с выдвижным подом, перемещают загрузочные тележки на металлургических печах. Рейка обычно перевернута зубом вниз. Шестерня и привод установлен в яме.

Косозубая реечная пара способна передать большее усилие при зацеплении. За счет расположения зуба под углом, площадь контакта увеличивается. Узел производит при работе меньше шума. Детали требуют высокой точности при изготовлении и тонкой регулировки. По мере стирания поверхности зубьев, надо смещать межцентровое расстояние. При нарушении угла, нагрузка смещается и происходит быстрое разрушение шестерни.

Движение может передаваться и от реек к зубчатому колесу. Примером служат детские игрушки и механические фонарики, изготавливаемые в прошлом веке. Когда на торец пластины нажимали рукой, рейка приводила в движение ротор и лампочка начинала светить.

Рулевой привод

Рулевой привод служит для передачи усилия от рулевого механизма к управляемым колесам. Он состоит из рулевой сошки 1, продольной рулевой тяги 7, верхнего рычага 11 левого поворотного кулака, правого и левого нижних рычагов 24 поворотных кулаков 25 и поперечной рулевой тяги 14. Перечисленные детали соединены между собой шарнирно.

Рулевая сошка одним концом жестко связана с наружным концом вала, а другим через продольную рулевую тягу 7 шарнирно соединена с верхним рычагом 11 поворотного кулака 25 левого колеса. Крепление рулевой сошки к валу осуществляется на мелких конусных шлицах при помощи гайки.

Продольная рулевая тяга соединяется с рулевой сошкой и рычагом поворотного кулака при помощи шаровых пальцев 2, закрепленных на концах сошки и рычага. Шаровые пальцы входят в наконечники 5 продольной рулевой тяги, в которых установлены сухари 8. Сухари охватывают шаровые пальцы, под действием сжимающих пружин 4. Пробки 9, ввернутые в наконечники продольной рулевой тяги, дают возможность регулировать затяжку пружин и предохраняют пружины и сухари от выпадания из наконечников тяги. Чтобы пробки не могли самопроизвольно отвертываться, их шплинтуют. Ограничители 3 ограничивают предельное сжатие пружин сухарей при их регулировке. Наличие пружин в соединениях тяг способствует смягчению ударов, передающихся от колес автомобиля. Для защиты шаровых пальцев и сухарей от пыли и грязи места прохода шаровых пальцев в. наконечники тяг закрываются уплотнительными кольцами 10. Смазка к шаровым пальцам и сухарям подводится через масленки 6, установленные на наконечниках продольной рулевой тяги.

Рычаги поворотных кулаков устанавливаются в отверстиях вилок кулаков на шпонках и крепятся гайками 12, которые затем шплинтуются. Рычаги поворотных кулаков автомобилей с ведущим передним мостом выполняются заодно с крышками подшипников шкворней. Соединение поперечной рулевой тяги с рулевыми рычагами выполнено также шарнирно. Наконечники крепятся на поперечной рулевой тяге при помощи резьбы (с одной стороны правая, с другой — левая) и стяжными болтами 17. Вращением этих наконечников можно изменять длину тяги и тем самым регулировать схождение передних колес.

Для соединения поперечной рулевой тяги с рычагами поворотных кулаков колес используются обычно саморегулирующиеся конические шарнирные соединения. Палец 18 поворотного рычага конической поверхностью прижимается к вкладышу 23 усилием пружины. 20. Вкладыш устанавливается в наконечник поперечной рулевой тяги и от повертывания стопорится винтом, входящим в паз вкладыша. Прижимная пружина верхним концом упирается в пяту 22 пальца, а нижним — в шайбу 21, закрепленную в наконечнике стопорным кольцом. По мере износа конических поверхностей пальца и вкладыша зазор между трущимися поверхностями выбирается перемещением пальца в осевом направлении под действием прижимной пружины.

На автомобилях повышенной проходимости шарнирное соединение поперечной рулевой тяги осуществляется с помощью пальцев и бронзовых втулок. Поперечная рулевая тяга таких автомобилей имеет вильчатые наконечники.

Правильным поворотом направляющих колес является только такой поворот автомобиля, при котором его колеса будут катиться по дороге без скольжения. А это возможно лишь в том случае, если направляющие колеса при повороте автомобиля будут поворачиваться на различные углы, причем внутреннее по отношению к центру поворота колесо должно поворачиваться на больший угол, чем наружное.

Одновременность поворота направляющих колес на необходимые углы обеспечивается рулевой трапецией, которую составляют передняя ось, рулевые рычаги и поперечная рулевая тяга. Правильные соотношения сторон и углов рулевой трапеции выбираются при конструировании автомобиля.

Путь через мост реки Тадами

Япония

Цвета деревьев вокруг завораживают

Местность в окрестностях Фукусимы достаточно гористая. Именно поэтому порой здесь действительно невероятно красивые виды. Это особенно касается железной дороги, которая проходит через озеро Ина, а также реку Тадами. На снимках мост через последнюю.

Из-за того, что вокруг железной дороги крайне много лиственных растений, местность очень сильно отличается в зависимости от времени года. Иногда здесь очень зелено, но осенью окружение наполняется всеми оттенками красного, оранжевого и жёлтого.

Отражение в воде создаёт удивительную симметрию

Профессиональные фотографы, которые охотятся за видами, предпочитают снимать мост издалека. Он кажется мистическим.

Посмотрите, как здорово мост вместе с растительностью отражаются в воде, создавая эффект симметрии. Нет слов.

Как сделать устройство

1. При изготовлении конструкции в первую очередь не обойтись без грамотного составления чертежа и проекта.
2. Следует определиться с материалом, высчитать его нужное количество, а также приобрести соответствующие детали.
3. Начнем с изготовления рамы, использовав для этого:
   • профтрубу;
4. швеллер;
5. двутавр;
6. уголки из металла.
7. Требуется собрать все элементы в единую конструкцию.
8. Чтобы устройство устойчиво стояло на опоре и не раскачивалось, не двигалось с места в процессе работы, нужно позаботиться о приобретении дополнительного шасси либо колесиков, монтируемых на блок.
9. Немаловажным узлом в конструкции является поршень, который обеспечивает проталкивание бревна при подключении агрегата к двигателю. Для этого нужно высчитать необходимую силу толкания, чтобы не ловить половинки бревен на выходе, а также не нанести себе вред при большой силе толкающего механизма. Подобную конструкцию можно позаимствовать из трактора или поискать на рынке в готовом виде.

Вот и все! Вы сделали реечный колун своими руками. Как с ним работать? Бревна могут укладываться в трех направлениях: горизонтальном, вертикальном и смешанном. При горизонтальном расположении не нужно прилагать особых усилий, потому при самодельном конструировании агрегата лучше применить именно этот способ.

Процесс распила несложен при наличии рейки, расположенной по горизонтали. Образуется желоб, бревно продвигается к ножу, после чего автоматически возвращается на место. Для удобства в работе, увеличения производительности распила, раскола бревна сразу на четыре заготовки рекомендуется оснастить агрегат насадкой с 4 резцами и установить на высоте регулируемый упор, что позволит применять инструмент людям любого роста, то есть всем членам семьи.

Лучшим режущим материалом считается сталь, потому желательно предварительно подобрать прочный отшлифованный лист.

Исходные данные и замеры

На практике перед инженерами часто встает задача определения модуля реально существующей шестерни для ее ремонта или замены. При этом случается и так, что конструкторской документации на эту деталь, как и на весь механизм, в который она входит, обнаружить не удается.

Самый простой метод — метод обкатки. Берут шестерню, для которой характеристики известны. Вставляют ее в зубья тестируемой детали и пробуют обкатать вокруг. Если пара вошла в зацепление — значит их шаг совпадает. Если нет — продолжают подбор. Для косозубой выбирают подходящую по шагу фрезу.

Такой эмпирический метод неплохо срабатывает для зубчатых колес малых размеров.

Для крупных, весящих десятки, а то и сотни килограмм, такой способ физически нереализуем.

Результаты расчетов

Для более крупных потребуются измерения и вычисления.

Как известно, модуль равен диаметру окружности выступов, отнесенному к числу зубов плюс два:

m=De/(z+2)

Последовательность действий следующая:

• измерить диаметр штангенциркулем;
• сосчитать зубцы;
• разделить диаметр на z+2;
• округлить результат до ближайшего целого числа.

Зубец колеса и его параметры

Данный метод подходит как для прямозубых колес, так и для косозубых.
