Цепная передача

Геометрические и кинематические параметры цепной передачи

Главным определяющим параметром цепной передачи служит наг цепи t. Он равен расстоянию между центрами шарниров двух соседних звеньев. С увеличением шага растет предаваемая мощность, но снижается плавность хода.

Следующий по важности параметр- число зубьев Zведущ на ведомом и Zведом на ведущем валу. Диаметр делительной окружности вычисляется:

Диаметр делительной окружности вычисляется:

По хорде этой окружности берут значение шага для зубчатого колеса.

Расстояние a между ведущей и ведомой осями привода выбирают в пределах от 30 до 50 шагов t/ Как показала практика, при этом обеспечивается максимальный ресурс привода.

Число шагов цепи вычисляется по формуле:

передаточное число рассчитывается по формуле:

Количество зубцов меньшей звездочки получают из следующего выражения:

Важно понимать, что передаточное отношение не положено считать равным отношению

В рамках одного оборота зубчатого колеса передаточное отношение варьируется. По этой причине рассуждают о среднем значении скорости вращения.

При этом сама цепь включает в себя многочисленные подвижные звенья. Они соединяются между собой в виде замкнутой окружности.

Обычно количество зубцов на звездочке и количество звеньевых элементов в цепях определяется взаимно простым числом. Благодаря этому, обеспечивается максимально равномерное изнашивание механизма в целом.

Классификация цепных передач

При классификации цепных передач применяется несколько признаков. Например, по функциональному назначению и способу использования в машиностроении и других отраслях промышленности различают три вида цепей:

• грузовые. Основной целью использования этого типа выступает подвеска и перемещение различных грузов. В подобной ситуации механизм, как правило, является частью какого-либо грузоподъемного оборудования или устройства, а скорость перемещения, главным образом, по вертикали составляет не более 0,5 м/с;

• тяговые. В этом случае цепь также используется для перемещения грузов, но с более высокой скоростью, достигающей 2-4 м/с. Это объясняется тем, что движение осуществляется в значительной степени по горизонтали с применением таких механизмов, как элеваторы, транспортеры, эскалаторы и т.д.;

• приводные. Наиболее распространенный вариант цепей, обычно используемый с малым шагом, что позволяет снизить нагрузки и увеличить срок службы изделия. Целью его использования выступает передача энергии в крайне обширном интервале скоростей, причем показатель передаточного отношения является величиной постоянной.

Именно последний вид цепей применяется в цепных передачах. Более того, слово приводные при их описании часто опускается, а в большей части технической и справочной литературы понятия «приводная цепь» и «цепь в цепной передаче» в значительной степени тождественны.

Другими классифицирующим параметрами цепных передач выступают:

• тип цепи – роликовые, зубчатые или втулочные;

• число рядов – одно- и многорядные;

• количество ведомых валов/звездочек – двух- и многозвенные;

• расположение звездочек – горизонтальные, вертикальные или наклонные;

• вариант регулировки степени провисания цепи – с натяжной звездочкой или специальным натяжным устройством;

• конструкция – открытые и закрытые;

• влияние на частоту вращения валов – повышающие и понижающие.

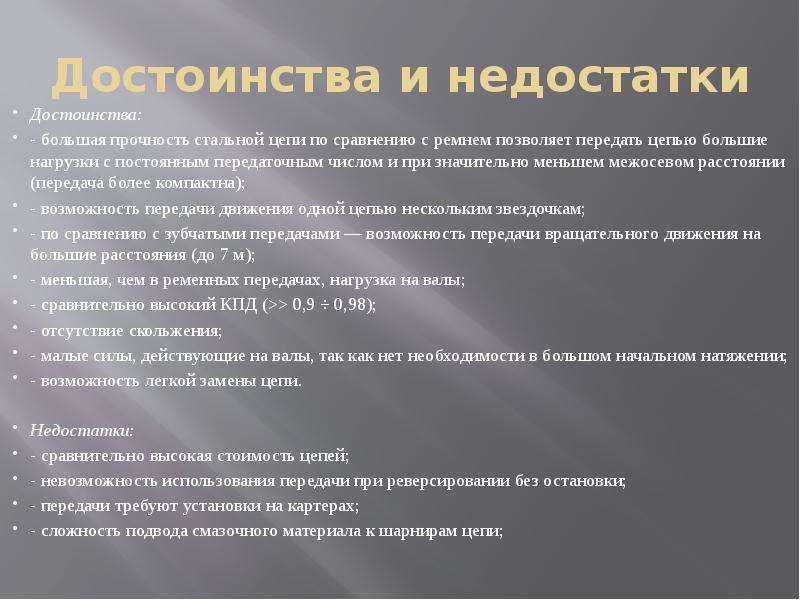

Цепные передачи: применение, достоинства, недостатки

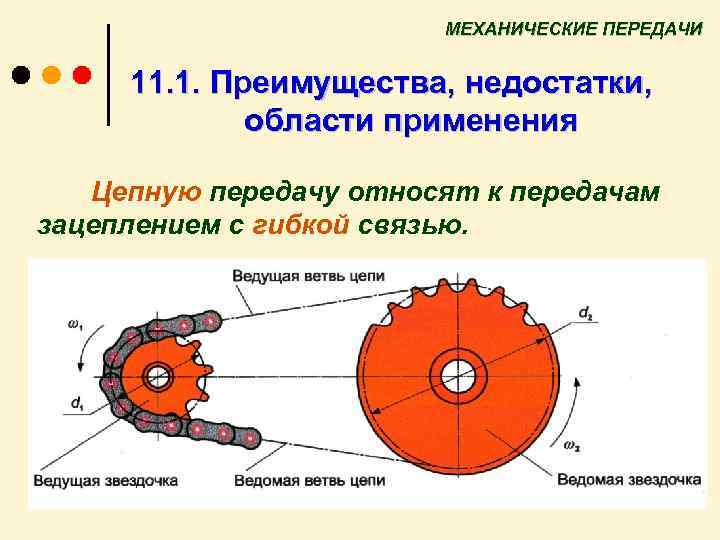

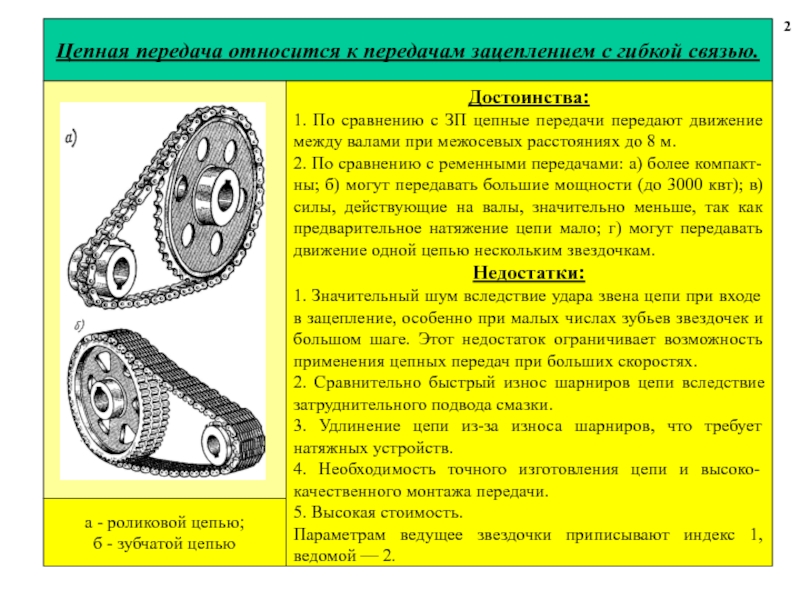

Цепную передачу относят к передачам зацеплением с гибкой связью. Она состоит из ведущей и ведомой звездочек, огибаемых цепью Достоинства цепных передач. 1. По сравнению с зубча- тыми передачами цепные передачи могут передавать движение между валами при значительных межосевых расстояниях (до 5 м).

2. По сравнению с ременными передачами: более компактны, могут передавать большие мощности, требуют значительно меньшей силы предварительного натяжения, обеспечивают постоянство передаточного числа (отсутствуют скольжение и буксование).

3. Могут передавать движение одной цепью нескольким звездочкам. Недостатки. 1. Значительный шум при работе вследствие удара звена цепи о зуб звездочки при входе в зацепление, особенно при малых числах зубьев и большом шаге (этот недостаток ограничивает применение цепных передач при больших скоростях).

2. Сравнительно быстрое изнашивание шарниров цепи; необходимость применения системы смазывания.

3. Удлинение цепи из-за износа шарниров и сход ее со звездочек, что требует применения натяжных устройств.

Применение. Цепные передачи применяют в станках, промышленных роботах, транспортных, сельскохозяйственных и других машинах для передачи движения между параллельными валами на значительные расстояния, когда применение зубчатых передач нецелесообразно, а ременных невозможно. Наибольшее применение получили цепные передачи мощностью до 120 кВт при окружных скоростях до 15 м/с.

32. Классификация цепей

Приводная цепь — главный элемент цепной передачи — состоит из соединенных шарнирами отдельных звеньев. Помимо приводных бывают тяговые и грузовые цепи, которые здесь не рассматриваются. Основные типы стандартизованных приводных цепей: роликовые, втулочные и зубчатые. Роликовые приводные цепи. Состоят из двух рядов наружных и внутренних пластин (рис. 14. 2). В наружные пла стины запрессованы оси, пропущенные через втулки, запрессованные, в свою очередь, во внутренние пластины. На втулки предварительно свободно надеты закаленные ролики. При относительном повороте звеньев ось проворачивается во втулке, образуя шарнир скольжения. Зацепление цепи со звездочкой происходит через ролик, который, поворачиваясь на втулке, перекатывается по зубу звездочки. Такая конструкция позволяет выравнять давление зуба на втулку и уменьшить изнашивание как втулки, так и зуба. Роликовые цепи имеют широкое распространение. Их применяют при скоростях v ≤ 15 м/с. Втулочные приводные цепи по конструкции подобны роликовым, но не имеют роликов, что удешевляет цепь, уменьшает ее массу, но существенно увеличивает износ втулок цепи и зубьев звездочек. Втулочные цепи применяют в неответственных передачах при v ≤ 1 м/с. Втулочные и роликовые цепи изготовляют однорядными (рис. 14.2) и многорядными (рис. 14.3) с числом рядов 2, 3 и 4. Многорядная цепь с меньшим шагом позволяет заменить однорядную с большим шагом и тем самым уменьшить диаметры звездочек, снизить динамические нагрузки в передаче. Концы осей расклепывают, поэтому звенья цепи неразъемны. Зубчатые приводные цепи состоят из звеньев, составленных из набора пластин и шарнирно соединенных между собой (рис. 14.4). Каждая пластина имеет по два зуба и впадину между ними для размещения зуба звездочки. Число пластин определяет ширина цепи В, которая зависит от передаваемой мощности. Рабочими гранями являются плоскости пластин, расположенные под углом 60°. Этими гранями каждое звено цепи вклинивается между двумя зубьями звездочки, имеющими трапециевидный профиль (см. рис. 14.7). Благодаря этому зубчатые цепи работают более плавно, с малым шумом, лучше воспринимают ударную нагрузку и допускают более высокие скорости. Однако по сравнению с другими зубчатые цепи тяжелее и дороже. Их применяют при скоростях v ≤ 35 м/с. Для устранения бокового спадания цепи со звездочек применяют направляющие пластины 1 ( см. рис. 14. 4), расположенные в середине или по бокам цепи.

применение , достоинства , недостатки

Ременную передачу относят к передачам трением с гибкой связью. Она состоит из ведущего и ведомого шкивов и ремня, надетого на шкивы предварительным натяжением (рис. 13.1). Нагрузку передают силы трения, возникающие между шкивами и ремнем. Являются разновидностью фрикционных передач, где движение передаётся посредством специального кольцевого замкнутого ремня.

Ременные передачи применяются для приводаагрегатов от электродвигателей малой и средней мощности; для привода от маломощных двигателей внутреннего сгорания.

Достоинства ременных передач.

1. Простота конструкции.

2. Возможность передачи движения на значительные расстояния (до 15 м).

3. Возможность работы с высокими частотами вращения.

4. Плавность и бесшумность работы.

5. Смягчение вибраций и толчков.

6. Предохранение механизмов от перегрузок за счет возможности проскальзывания ремня (к передачам зубчатым ремнем это свойство не относится).

Недостатки.

1. Большие радиальные размеры.

2. Малая долговечность ремня.

3. Большие нагрузки на валы и подшипники.

4. Непостоянство передаточного число.

Применение. Ременные передачи применяют в большинстве случаев для передачи движения от электродвигателя, когда по конструктивным соображениям межосевое расстояние а должно быть достаточно большим, а передаточное число и может быть не строго постоянным ( приводы стан- ков, конвейеров, дорожных и строительных машин и др.). Передачи зубчатым ремнем можно применять и в приводах, требующих постоянного значения и. Мощность, передаваемая ременной передачей, обычно до 50 кВт, хотя может достигать 2000 кВт и больше. Скорость ремня v = 5…50 м/с, а в высокоскоростных передачах до 100 м/с и выше. Ограничение мощности и скорости вызвано большими габаритами передачи, ухудшением условий работы ремня, малыми значениями долговечности и КПД.

22. Классификация ременных передач. Геометрия ременной передачи

В зависимости от формы поперечного сечения ремня передачи бывают: плоским ремнем, клиновым ремнем, круглым ремнем, поликлиновым ремнем. Наибольшее применение в машиностроении имеют клиновые и поликлиновые ремни. Передачу круглым ремнем применяют в приводах малой мощности (настольные станки, приборы). Разновидностью ременной передачи является передача зубчатым ремнем; передающая нагрузку путем зацепления ремня со шкивами. Плоские ремни применяются как простейшие, с минимальными напряжениями изгиба, а клиновые имеют повышенную тяговую способность.

Клиновые ремни применяют по несколько штук, чтобы варьировать нагрузочную способность и несколько повысить надёжность передачи. Кроме того, один толстый ремень, поставленный вместо нескольких тонких будет иметь гораздо большие напряжения изгиба при огибании шкива.

Основные геометрические соотношения ременных передач

1. Межосевое расстояние а ременной передачи определяет в основном конструкция привода машины. Рекомендуют: для передач плоским ремнем a ≥ 1,5(d2+d1) ( 13.1) для передач клиновым и поликлиновым ремнем a ≥0,55(d2 + d1)+ h ,( 13.2) где d 1 и d 2 — диаметры шкивов; h — высота сечения ремня.

2. Расчетная длина ремня L Р равна сумме длин прямоли- нейных участков и дуг обхвата шкивов 13.3) По найденному значению из стандартного ряда выбирают ближайшую бульшую расчетную длину ремняL p . При соединении концов длину ремня увеличивают на 30…200 мм.

3. Межосевое расстояние при окончательно установленной длине ремня L p (13.4)

4. Угол обхвата ремнем малого шкива . (13.5) Для передачи ремнем рекомендуютα 1 ≥150 α , клиновым или поликлиновым — α1 ≥110 .

применение , достоинства , недостатки

Ременную передачу относят к передачам трением с гибкой связью. Она состоит из ведущего и ведомого шкивов и ремня, надетого на шкивы предварительным натяжением (рис. 13.1). Нагрузку передают силы трения, возникающие между шкивами и ремнем. Являются разновидностью фрикционных передач, где движение передаётся посредством специального кольцевого замкнутого ремня.

Ременные передачи применяются для приводаагрегатов от электродвигателей малой и средней мощности; для привода от маломощных двигателей внутреннего сгорания.

Достоинства ременных передач.

1. Простота конструкции.

2. Возможность передачи движения на значительные расстояния (до 15 м).

3. Возможность работы с высокими частотами вращения.

4. Плавность и бесшумность работы.

5. Смягчение вибраций и толчков.

6. Предохранение механизмов от перегрузок за счет возможности проскальзывания ремня (к передачам зубчатым ремнем это свойство не относится).

Недостатки.

1. Большие радиальные размеры.
2. Малая долговечность ремня.
3. Большие нагрузки на валы и подшипники.
4. Непостоянство передаточного число.

Применение. Ременные передачи применяют в большинстве случаев для передачи движения от электродвигателя, когда по конструктивным соображениям межосевое расстояние а должно быть достаточно большим, а передаточное число и может быть не строго постоянным ( приводы стан- ков, конвейеров, дорожных и строительных машин и др.). Передачи зубчатым ремнем можно применять и в приводах, требующих постоянного значения и. Мощность, передаваемая ременной передачей, обычно до 50 кВт, хотя может достигать 2000 кВт и больше. Скорость ремня v = 5…50 м/с, а в высокоскоростных передачах до 100 м/с и выше. Ограничение мощности и скорости вызвано большими габаритами передачи, ухудшением условий работы ремня, малыми значениями долговечности и КПД.

Классификация ременных передач. Геометрия ременной передачи

В зависимости от формы поперечного сечения ремня передачи бывают: плоским ремнем, клиновым ремнем, круглым ремнем, поликлиновым ремнем. Наибольшее применение в машиностроении имеют клиновые и поликлиновые ремни. Передачу круглым ремнем применяют в приводах малой мощности (настольные станки, приборы). Разновидностью ременной передачи является передача зубчатым ремнем; передающая нагрузку путем зацепления ремня со шкивами. Плоские ремни применяются как простейшие, с минимальными напряжениями изгиба, а клиновые имеют повышенную тяговую способность.

Клиновые ремни применяют по несколько штук, чтобы варьировать нагрузочную способность и несколько повысить надёжность передачи. Кроме того, один толстый ремень, поставленный вместо нескольких тонких будет иметь гораздо большие напряжения изгиба при огибании шкива.

Основные геометрические соотношения ременных передач

1. Межосевое расстояние а ременной передачи определяет в основном конструкция привода машины. Рекомендуют: для передач плоским ремнем a ≥ 1,5(d2+d1) ( 13.1) для передач клиновым и поликлиновым ремнем a ≥0,55(d2 + d1)+ h ,( 13.2) где d 1 и d 2 — диаметры шкивов; h — высота сечения ремня.

2. Расчетная длина ремня L Р равна сумме длин прямоли- нейных участков и дуг обхвата шкивов 13.3) По найденному значению из стандартного ряда выбирают ближайшую бульшую расчетную длину ремняL p . При соединении концов длину ремня увеличивают на 30…200 мм.

3. Межосевое расстояние при окончательно установленной длине ремня L p (13.4)

4. Угол обхвата ремнем малого шкива . (13.5) Для передачи ремнем рекомендуютα 1 ≥150 α , клиновым или поликлиновым — α1 ≥110 .

studfiles.net

Зубчатые передачи. Их достоинство и недостатки. область применение, классификации.

Зубчатые передачи. Зубчатая передача — это механизм или часть механизма в состав которого входят зубчатые колёса. Движение пе-редаётся с помощью зацепления пары зубчатых колёс. Меньшее зубчатое колесо принято называть шестерней, большее – колесом. Параметрам шестерни приписывают индекс 1, параметрам колеса – индекс 2.

Достоинства и недостатки зубчатых передач

Достоинства зубчатых передач: • Возможность применения в широком диапазоне скоростей, мощностей и передаточных отношений. • Высокая нагрузочная способность и малые габариты. • Большая долговечность и надёжность работы. • Постоянство передаточного отношения. • Высокий КПД (87-98%). • Простота обслуживания. Недостатки зубчатых передач: • Большая жёсткость не позволяющая компенсировать динамические нагрузки. • Высокие требования к точности изготовления и монтажа. • Шум при больших скоростях.

Классификация зубчатых передач

По передаточному отношению: • с постоянным передаточным отношением; • с переменным передаточным отношением. По форме профиля зубьев: • эвольвентные; • круговые (передачи Новикова); • циклоидальные. По типу зубьев: • прямозубые; • косозубые; • шевронные; • криволинейные. По взаимному расположению осей валов: • с параллельными осями (цилиндрические передачи с прямыми, косыми и шевронными зубьями); • с пересекающимися осями (конические передачи); • с перекрещивающимися осями. По форме начальных поверхностей: • цилиндрические; • конические; • гиперболоидные; По окружной скорости колёс: • тихоходные; • среднескоростные; • быстроходные. По степени защищенности: • открытые; • закрытые. По относительному вращению колёс и расположению зубьев: • внутреннее зацепление (вращение колёс в одном направлении); • внешнее зацепление (вращение колёс в противоположном направлении).

Виды разрушений зубьев

2. Заедание зубьев наблюдается в высоконагруженных и высокоскоростных зубчатых, а также червячных передачах

В местах контакта из-за трения развивается высокая температура, способствующая снижению вязкости масла, разрыву масляной пленки и образованию металлического контакта зубьев. Происходит молекулярное сцепление (микросварка) частиц металла. Растет сопротивление вращению, наросты металла на зубьях задирают рабочие поверхности сопряженных зубьев.

3. Поломка зубьев. Причина – напряжение изгиба σF. Это основной вид разрушения высокотвердых

(Н ≥ 56 HRC)и открытых передач. В открытых передачах в результате плохой смазки и абразивного истирания поверхностей зубьев от грязи выкрашивание не успевает развиться, но уменьшаются размеры сечений зубьев, растут напряжения изгиба σF. Возрастают зазоры, удары, шум. Усталостная поломка в этом случае связана с развитием трещин 3 на растянутой стороне ножки зуба (рис.4.3, б). В высокотвердых передачах зубья хрупкие, поверхность их имеет хорошее сопротивление выкрашиванию, но хуже противостоит прогрессирующему трещинообразованию в основании зуба.

4. Смятие рабочих поверхностей (пластические сдвиги) или хрупкое разрушение

(Н ≥ 56 HRC)зубьев при кратковременных значительных перегрузках или ударном приложении нагрузки.

5. Отслаивание твердого поверхностного слоя при значительных контактных напряжениях и зарождении усталостных трещин в глубине под упрочненным слоем.

Ручные и машинные способы

С древних времен плетение цепей считалось доказательством высокого мастерства. Эта работа требовала больших усилий, затрачивала много времени. Изделия производились на заказ, ручная работа не позволяла сделать цепочки массовым товаром.

Изменилась и предельная толщина цепей. В продаже можно встретить изделия, сечение которых не превышает четверть миллиметра. При этом цепочка сохраняет прочность, являясь по ощущениям почти невесомой.

Штамповка является наиболее удобным способом плетения, позволяя изготавливать украшение быстро, с минимальным расходом сырья. Лист металла подается на станок, продавливается в ключевых точках с помощью вырубного штампа. Поскольку звенья внутри цепочки собраны без предварительного спаивания, изделие недостаточно прочное.

Цепочки бывают массивные и очень тонкие. Ажурные украшения имеют свой уникальный рисунок. Ажурные выделяются своей красотой, но их легко случайно порвать, поэтому их не носят на шее каждый день, а надевают для особых случаев.

Цепи общего назначения

В эту группу входят стальные круглозвенные цепи нормальной прочности с калибром от 2 до 16 мм со сварным соединением звеньев. Они изготавливаются в соответствии с DIN 763, DIN 5685 Form C (длиннозвенная) и DIN 766, DIN 5685 Form A (короткозвенная) из низкоуглеродистой стали класса 2. Их используют для растяжек, подвесов и в других системах крепления, не работающих в условиях динамических нагрузок и не связанных с подъемом грузов. В домашнем хозяйстве их применяют для привязки животных, подъема колодезной воды изготовления качелей. Цепные ветви, состоящие из длинных звеньев, обладают лучшей подвижностью, но уступают аналогам с коротким звеном в прочности.

Сравнение короткозвенной и длиннозвенной цепи общего назначения

Область применения цепных передач

Цепные передачи находят широкое применение во многих областях машиностроения, конструкциях сельскохозяйственных и дорожных машин, станкостроении и т. д. Их применяют в станках, мотоциклах, велосипедах, автомобилях, промышленных роботах, буровом оборудовании, подъемно-транспортных, строительно-дорожных, сельскохозяйственных, полиграфических и других машинах, в нефтяном оборудовании для передачи движения между параллельными валами на значительные расстояния, когда применение зубчатых передач нецелесообразно, а ременных невозможно. Цепные передачи применяют при сравнительно больших межосевых расстояниях, когда зубчатые передачи невозможно использовать вследствие их громоздкости, а ременные передачи в связи с требованиями компактности или постоянства передаточного отношения. Преимущественное распространение имеют открытые цепные передачи, работающие без смазки, или с периодической ручной смазкой, с однорядными втулочно-роликовыми цепями, непосредственно встроенные в машины.

Цепные передачи наибольшее применение получили для передачи мощностей до 120 кВт при окружных скоростях до 15 м/сек.

Классификация зубчатых передач

Бывают самые различные виды зубчатых передач. Классификация проводится по большому количеству различных признаков:

Многие встречаются с рассматриваемым механизмом в виде редуктора, представленного цилиндрической передачей. Их распространение можно связать со следующим моментами:

Конические передачи получили также весьма широкое распространение. Их ключевой особенностью можно назвать расположение осей под углом 90 градусов относительно друг друга. Конструктивными особенностями этого варианта исполнения назовем следующие моменты:

1. Шестерни представлены формой срезанного конуса, которые могут соприкасаться друг с другом. Боковыми сторонами. За счет этого усилие передается под углом 90 градусов и поверхность соприкосновения достаточно большая.
2. Профиль каждого зуба характеризуется тем, что он больше у снования и меньше возле вершины.
3. Зубчатые венцы изготавливаются с прямой, криволинейной и тангенциальной нарезкой.
4. Выделяют также гипоидный вариант исполнения. Он характеризуется высокой плавностью хода и низким уровнем шума на момент работы. Устанавливается подобное устройство в случае, когда усилие передается на протяжении длительного периода. При применении гипоидного варианта исполнения рекомендуется смазывать зону контакта при применении специального вещества, которое также выступает в качестве охлаждения.

В отличии от цилиндрических вариантов исполнения, рассматриваемый способен передавать всего 85% несущей способности. Потери можно связать с тем, что проводится перенаправление передаваемого усилия под большим углом.

Реечные передачи также получили весьма широкое распространение. Их непосредственное предназначение заключается в преобразовании вращения в возвратно-поступательное движение. Среди особенностей подобного варианта исполнения отметим следующие моменты:

Разновидностью рассматриваемого варианта исполнения можно назвать зубчато-ременные передачи. Эта гибридная модель характеризуется свойствами, которые присущи обоим устройствам. К ключевым особенностям можно отнести:

Подобный механизм чаще других применяется в качестве привода электрического двигателя.

Цепные передачи

Лекция 15. В материал лекции входит: цепные передачи; их достоинства, недостатки и область применения; детали цепных передач (цепи, звездочки); натяжение и смазывание цепи; КПД цепных передач; силы в ветвях цепи; расчет цепных передач. Цепную передачу относят к передачам зацеплением с гибкой связью. Она состоит из ведущей 1 и ведомой 2 звездочек и охватывающей их цепи 3 (рис. 15.1.). В состав передачи также часто входят натяжные и смазочные устройства, ограждения. Цепь состоит из шарнирно соединенных звеньев, за счет чего обеспечивается гибкость цепи.

Достоинства цепных передач:Недостатки цепных передач:
