Реферат на тему зубила

назначение, основные характеристики, виды и выбор

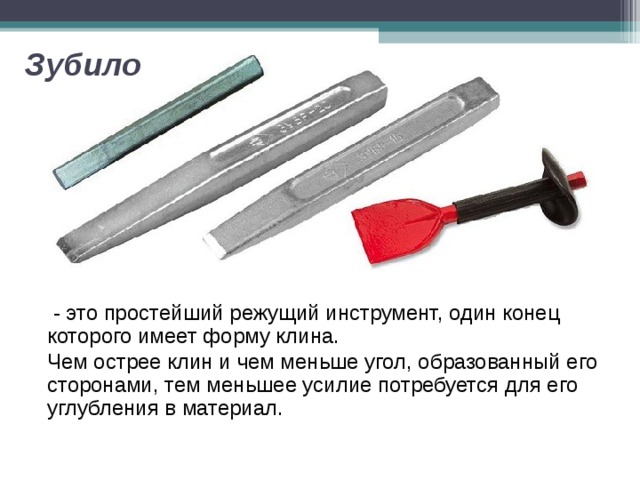

Зубило – ударно-режущий инструмент, который используется для рубки металла или скалывания камней.

Сфера применения прибора очень широкая.

Без этого приспособления не обойтись в строительстве, слесарном деле, в хозяйстве.

С его помощью выполняют канавки и пазы на металлических поверхностях, демонтируют кирпичные или бетонные стены.

Также можно снимать старую отделку, разбирать спресованное оборудование, вынимать гвозди или откручивать гайки.

Разные виды зубило предназначены для выполнения разных задач.

Устройство и характеристики

Зубило представляет собой металлический стержень, заточенный с двух сторон, с плоским обухом.

В зависимости от конструктивных особенностей приборы делятся на два вида: ручные и для электроинструментов.

Стержень может иметь овальное, прямоугольное, круглое сечение или форму многогранника.

Основные характеристики:

• вид инструмента;• назначение;• тип хвостовика;• длина и ширина рабочей части;• диаметр;• материал изготовления;• конструкция;• вес.

Для комфортной эксплуатации модели оснащаются специальными «грибками».

Это резиновая накладка, которая гасит отдачу, и обеспечивает точное попадание молотком.

Материал

Одним из самых важных критериев, на которые следует обращать внимание при выборе, является материал изготовления. Модели, предназначенные для обработки разных видов металлов, изготавливаются из углеродистой инструментальной стали, для обработки камня – из конструкционной стали. Модели, предназначенные для обработки разных видов металлов, изготавливаются из углеродистой инструментальной стали, для обработки камня – из конструкционной стали

Модели, предназначенные для обработки разных видов металлов, изготавливаются из углеродистой инструментальной стали, для обработки камня – из конструкционной стали.

Размеры и вес

В работе чаще всего используется плоское зубило.

Существует более 20 видов.

Модели отличаются между собой по разным параметрам.

Общая ширина – 5-25 мм.

Общая длина – 100-200 мм.

Длина рабочей части – 25-60 мм.

Есть модели, используемые для обработки мягких, средних, твердых металлов.

От размера зависит и вес прибора.

Легкие ручные весят в среднем 210-380 г, тяжелые, предназначенные для применения с разными видами электроинструмента – 590-750 г.

Виды зубило и их назначение

Существует несколько разновидностей зубил.

От вида инструмента зависит его функциональное назначение и сфера применения.

• Слесарное – самое распространенное, используется для обработки незакаленного металла.

• Пика используется вместе с электроинструментом.

Это может быть как строительное зубило для пневматического бетонолома, который применяется при демонтаже бетонных стен, так и модели для перфораторов, отбойных молотков.

• Крейцмейсель

Кромка этого прибора не только заостренная, но и зауженная, благодаря чему можно выполнять пазы и небольшие канавки на металлических поверхностях.

• Канавочник (канавочное)

Зубила этого вида отличаются наличием специальной кромки, при помощи которой можно делать фигурные вырезы на камне и металле.

• Кузнечное оснащается деревянной рукояткой, за счет чего его можно применять не только для холодной, но и для горячей рубки металла.

Еще один вид зубил – самодельное.

Такой инструмент вы можете сделать в своей кузне.

Нужно только располагать приспособлениями для раскалки, выпрямления и шлифования металла.

Его потенциала хватает для выполнения хозяйственных работ (рубка проволоки, откручивание старых гаек, вырубка канавок на металлических поверхностях).

Что нужно знать о зубилах

Используйте в работе только исправные зубила.

Определить это можно по внешнему виду.

Если на поверхности прибора есть какие-то дефекты, заусеницы, или он расклепан, его применять нельзя.

Чтобы увеличить рабочий ресурс прибора, его необходимо периодически затачивать.

Заточка проводится под углом 35, 45, 60 или 70 градусов в зависимости от вида инструмента.

Зубило — это… Что такое Зубило?

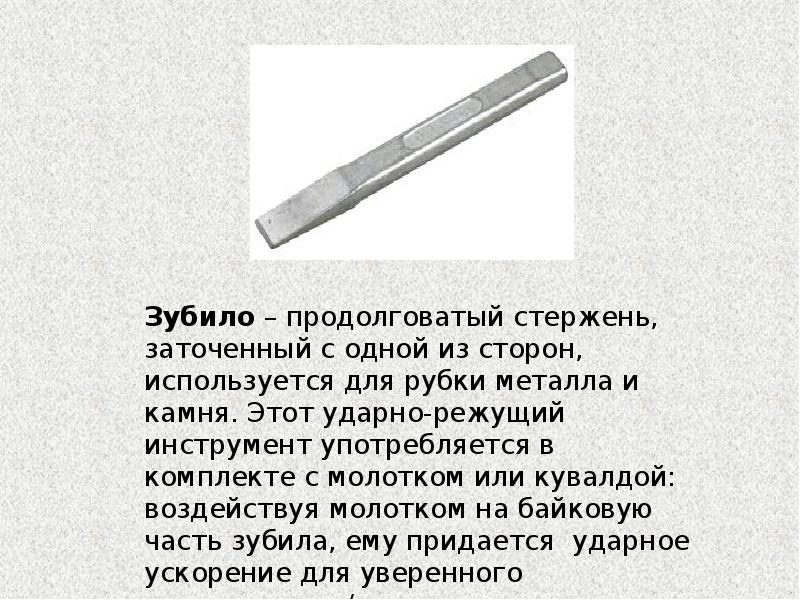

Зуби́ло — ударно-режущий инструмент для обработки металла или камня. При сообщении зубилу ударного усилия со стороны бойковой части (затыльника) с помощью молотка, кувалды, бойка отбойного молотка, рубильного молотка, бетонолома или перфоратора режущая кромка зубила воздействует на обрабатываемый материал, разрезая его или раскалывая.

Устройство зубила и применение

Зубило представляет собой, в большинстве случаев, продолговатый стержень, в сечении имеющий прямоугольную, круглую, овальную или многогранную форму. Зубило затачивается с одного конца (рабочая часть), а другой конец его тела (затыльник) предназначен для ударов молотком. Для обеспечения безопасной работы и защиты рук от случайных ударов молотка, на тело зубила может надеваться «грибок» — полая рукоятка с бортиком, выполненная из резины, дерева, пластмассы или металла. Рабочая часть зубила имеет двухстороннюю заточку с главным и вспомогательным углами резания; для повышения стойкости режущая кромка слегка затуплена. Хвостовик и рабочая часть зубила обязательно подвергается термоулучшению.

В зависимости от условий работы для изготовления зубил применяют следующие материалы:

• Углеродистые инструментальные стали (У7, У8, У9, У7А, У8А, 6ХС, 9ХС): для рубки металлов.
• Конструкционные стали (45, 50, 40Х, 60С2) оснащённые твердосплавными пластинами (ВК15, ВК20, ВК25, ВК30, ВК8В): для рубки камня.

Кроме того, зубило возможно использовать как импровизированный ключ: на грани гайки делается насечка, и, установив зубило под углом к грани гайки, несильными ударами молотка гайка откручивается/закручивается. Метод позволяет откручивать/закручивать гайки со «слизанными» гранями, но требует определённого навыка.

Разновидности зубил

Слесарное зубило — для рубки незакалённых металлов.

• Крейцмейсель — имеет зауженную режущую кромку, предназначен для вырубки пазов и канавок в металлах.
• Канавочник — разновидность крейцмейселя с фигурной режущей кромкой.
• Пика-зубило — зубило для оснастки пневматических бетоноломов, отбойных и рубильных молотков.
• Кузнечное зубило — насажено на длинную деревянную ручку подобно молотку. Это позволяет удалить держащую зубило руку от раскалённого металла, но может применяться и для холодной рубки. Кузнечные зубила могут быть и фасонными, с закруглённой режущей кромкой. Кузнечное зубило относится к накладному кузнечному инструменту.

Зубило в культуре

Возможно, этот раздел содержит оригинальное исследование. Добавьте ссылки на источники, в противном случае он может быть удалён.Дополнительные сведения могут быть на странице обсуждения.

• в советском фильме 1956 года «Старик Хоттабыч» — название одной из футбольных команд;
• шутливое название автомобилей семейства Лада Самара (ВАЗ-2108, ВАЗ-2109, ВАЗ-21099). Такое прозвище автомобили получили благодаря заострённой форме решётки радиатора на автомобилях первых годов выпуска. Впоследствии форма решётки была изменена, но прозвище осталось. По другой версии прозвище «зубило» досталось из-за крепкого бампера (с установленной внутри него металлической балкой), т.к. зачастую после ДТП с участием иномарки и Самары, бампер Самары оставался целый несмотря на то, что кузов иномарки (поглощающий удар) при этом был сильно изувечен, зачастую бампер Самары остаётся не сильно повреждённым даже в тех случаях когда он сильно вдавлен в кузов Самары смяв собой радиатор и другие элементы конструкции.

Литература

• Шмаков В. Г. Кузница в современном хозяйстве. — М.: Машиностроение, 1990. — 288 с. — 58 800 экз. — ISBN 5-217-00854-7
• Иванов В. Н. Словарь-справочник по литейному производству. — М.: Машиностроение, 1990. — 384 с. — 25 000 экз. — ISBN 5-217-00241-7

Зубило

Слесарное зубило — простой ручной ударно-режущий инструмент для механической, по большей части грубой обработки (рубки) металла. Вообще-то, правильнее было бы, пожалуй, назвать этот инструмент не зубило, а рубило, так как им именно рубят или разрубают металл при его обработке. Но рубилом обычно называют ещё более древнее орудие труда, которое применялось первобытными людьми и представляет собой заостренный камень, а название «зубило» происходит от слова зубить, что значит «насекать зубья»или зубцы. Зубилом и в самом деле можно насекать зубья обычной пилы.

Зубило имеет несколько разновидностей, такие как:

Крейцмесель,

Пика-зубило,

Канавочник и прочие.

Особо интересно – кузнечное зубило, которое насаживается на длинную рукоятку как к молотку. Тем самым работник избегает контакта с высокой температурой раскаленного металла.

Слесарное зубило представляет собой металлический брусок с заостренной под определенным углом режущей частью. Любой начинающий слесарь первое знакомство с инструментом начинает именно с освоения приемов работы с зубилом.

Зубило нужно иметь практически в любой домашней мастерской, где хозяин занимается изготовлением или ремонтом каких-то вещей из металлов. Зубилом можно при необходимости перерубить толстую проволоку, гвоздь, вырубить заготовку детали из листового металла, срубить неподдающиеся при выкручивании шляпки болтов или гайки со сбитыми гранями, стронуть с места неподатливую гайку, сбить наплывы от сварки, заусеницы и т. п.

В соответствии с ГОСТ 7211-86 зубила выпускаются нескольких типов, отличающихся формой державки: овальные, плоско-овальные, двутавровые и даже шестигранные. (Честно говоря, никогда не встречал в продаже зубила с державкой шестигранной формы и не представляю себе, для какой цели она сделана именно такой; ведь держать такое зубило в руке не очень удобно).

Изготовляется зубило из высококачественной инструментальной углеродистой или легированной стали. Размеры зубил могут быть разными по длине — 100, 125, 160, 200 мм, и по ширине рабочей части соответственно 5, 10, 16 и 20 мм.

Степень закаливания зубила можно определить старым напильником, которым проводят по закалённой части. Если напильник практически не оставляет следов своего применения, то металл твердый. Но кроме твердости металла не должен быть и хрупким, чтобы при ударе не крошился, а резал, рубил заготовку.

Всё в том же уже упомянутом ГОСТе определены марки сталей, которые должны применяться для производства зубил, и правила проверки их качества. Ещё бы эти правила всегда соблюдались, а то встречаются и такие, что даже при рубке тонкого листового железа на острие зубила появляются вмятины или выбоины.

Углы заточки зубила могут быть различными. Для мягких металлов применяются зубила с более острым углом (приблизительно в 35 градусов), для более твердых угол может быть больше — 45°, 60°, и даже 70°.

Рекомендуемые углы заострения зубила

Материал заготовки	Угол заострения, град
Твердая сталь, бронза, чугун	70
Сталь средней твердости	60
Медь, латунь	45
Сплавы алюминия	35
Сплавы титана	45

Рабочая часть зубила закалена до HRC52-57, а ударная до HRC32-40.

Для того, чтобы правильно рубить металл зубилом, надо его хорошенько разметить т.е. нанести контуры заготовки. Делается это чертилкой, оставляющей на металле хорошо заметный след.

Тонкий листовой металл большого размера можно рубить на наковальне, держа зубило вертикально и наставляя его на проведенную линию разметки. Если же заготовка небольшая по размеру, а металл такой толщины, что на наковальне за один раз зубило его не пробивает, то её лучше всего зажать в слесарные тиски, при этом губки тисков должны быть вровень с линией, нанесенной чертилкой. Если металл толстый, то линия разметки должна находиться на 3-4 мм выше губок.

Зубило опирается на переднюю губку тисков под углом 30-35° и его острие приставляется к одному из краев обрабатываемого металла под углом примерно в 45°. Молотком наносятся короткие и точные удары по его затыльнику. При этом рукой не следует крепко сжимать державку зубила, а лишь слегка поддерживать и направлять его по линии, нанося при этом удар за ударом и сдвигая острие вдоль губки тисков.

Если за один раз разрубить металл не удается, то делают повторный проход. В некоторых случаях имеет смысл произвести второй проход зубилом вдоль линии разметки с обратной стороны заготовки.

Так как зубилом обычно производится лишь первичная, грубая обработка металла, при разметке необходимо учитывать припуск на последующую чистовую обработку напильником или на наждачном круге.

Из чего изготавливаются детали для современных тисков?

Конструкция современных механизмов отличается от устройства советских слесарных тисков. Основные детали выполняются из стали, а некоторые из чугуна.

Большим спросом пользуются стальные модели. Они считаются более универсальными, подходят для работы с деталями из разных материалов. Такие тиски имеют легкий вес. Человек сможет без проблем переносить их с места на место. Данная модель практически не изнашивается с годами и редко ломается. Если наковальня рассчитана на ударные нагрузки, то испортить ее практически невозможно.

Устройство тисков слесарных СССР значительно отличалось от современного. В прошлом люди использовали неповоротные тиски, которые крепились гайками к верстаку. Они были очень тяжелые.

назначение, основные характеристики, виды и выбор

Зубило – ударно-режущий инструмент, который используется для рубки металла или скалывания камней.

Сфера применения прибора очень широкая.

Без этого приспособления не обойтись в строительстве, слесарном деле, в хозяйстве.

С его помощью выполняют канавки и пазы на металлических поверхностях, демонтируют кирпичные или бетонные стены.

Также можно снимать старую отделку, разбирать спресованное оборудование, вынимать гвозди или откручивать гайки.

Разные виды зубило предназначены для выполнения разных задач.

Устройство и характеристики

Зубило представляет собой металлический стержень, заточенный с двух сторон, с плоским обухом.

В зависимости от конструктивных особенностей приборы делятся на два вида: ручные и для электроинструментов.

Стержень может иметь овальное, прямоугольное, круглое сечение или форму многогранника.

Основные характеристики:

• вид инструмента;• назначение;• тип хвостовика;• длина и ширина рабочей части;• диаметр;• материал изготовления;• конструкция;• вес.

Для комфортной эксплуатации модели оснащаются специальными «грибками».

Это резиновая накладка, которая гасит отдачу, и обеспечивает точное попадание молотком.

Материал

Одним из самых важных критериев, на которые следует обращать внимание при выборе, является материал изготовления. Модели, предназначенные для обработки разных видов металлов, изготавливаются из углеродистой инструментальной стали, для обработки камня – из конструкционной стали

Модели, предназначенные для обработки разных видов металлов, изготавливаются из углеродистой инструментальной стали, для обработки камня – из конструкционной стали.

Размеры и вес

В работе чаще всего используется плоское зубило.

Существует более 20 видов.

Модели отличаются между собой по разным параметрам.

Общая ширина – 5-25 мм.

Общая длина – 100-200 мм.

Длина рабочей части – 25-60 мм.

Есть модели, используемые для обработки мягких, средних, твердых металлов.

От размера зависит и вес прибора.

Легкие ручные весят в среднем 210-380 г, тяжелые, предназначенные для применения с разными видами электроинструмента – 590-750 г.

Виды зубило и их назначение

Существует несколько разновидностей зубил.

От вида инструмента зависит его функциональное назначение и сфера применения.

• Слесарное – самое распространенное, используется для обработки незакаленного металла.

• Пика используется вместе с электроинструментом.

Это может быть как строительное зубило для пневматического бетонолома, который применяется при демонтаже бетонных стен, так и модели для перфораторов, отбойных молотков.

• Крейцмейсель

Кромка этого прибора не только заостренная, но и зауженная, благодаря чему можно выполнять пазы и небольшие канавки на металлических поверхностях.

• Канавочник (канавочное)

Зубила этого вида отличаются наличием специальной кромки, при помощи которой можно делать фигурные вырезы на камне и металле.

• Кузнечное оснащается деревянной рукояткой, за счет чего его можно применять не только для холодной, но и для горячей рубки металла.

Еще один вид зубил – самодельное.

Такой инструмент вы можете сделать в своей кузне.

Нужно только располагать приспособлениями для раскалки, выпрямления и шлифования металла.

Его потенциала хватает для выполнения хозяйственных работ (рубка проволоки, откручивание старых гаек, вырубка канавок на металлических поверхностях).

Что нужно знать о зубилах

Используйте в работе только исправные зубила.

Определить это можно по внешнему виду.

Если на поверхности прибора есть какие-то дефекты, заусеницы, или он расклепан, его применять нельзя.

Чтобы увеличить рабочий ресурс прибора, его необходимо периодически затачивать.

Заточка проводится под углом 35, 45, 60 или 70 градусов в зависимости от вида инструмента.

Зубило что может сломаться

Недавно у нас случилось небольшое ЧП на объекте. А именно сломалось зубило и его хвост остался в патроне перфоратора. Это может произойти не только с зубилом, но и с любым буром. В патроне остался хвост от зубила и достать его на месте никак не получалось. Пальцы в патрон не лезут и тонкогубцы тоже. Сразу вся работа в квартире встала, так как на тот момент на объекте был всего один перфоратор и подменить его было нечем. Что делать? Пришлось сворачиваться и ехать домой. А сломалось широкое зубило Практика в первый же день работы))) Не выдержало нашего темпа )))

Сломалось вот такое зубило.

На фото ниже видно хвост от зубила в патроне. Мы переживали как бы он там не заклинил. Начали искать чем бы его можно было зацепить и попробовать вытащить.

В итоге под рукой оказались маленькие тонкогубцы с очень длинными и, самое главное, очень тонкими губками. Обычные тонкогубцы электрика не подошли, так как их нужно же в патроне раскрыть, чтобы схватить сломанный хвост зубила.

С небольшим усилием мы их в патрон засунули в открытом состоянии и все-таки смогли схватить осколок за его краешек.

Через пару секунд сломанный хвост SDS-plus от зубила был извлечен из патрона перфоратора. Нам сильно повезло, что его там не заклинило. На фото ниже видно, что губки инструмента в месте хвата не выступают за размеры осколка. Если бы губки тонкогубцев были чуток потолще, то они бы не зашли в патрон.

Вот такая история приключилась с нами ))) Сейчас данный перфоратор «пашет» дальше как ни в чем не бывало)))

А у вас ломались буры в перфораторе? Как вы доставали сломанные хвосты из патрона?

Источник

Как сделать зубило своими руками

Для изготовления зубила своими руками вам понадобится пружина, выполненная из прочного, закаленного металла, а также целый набор различных инструментов и приспособлений:

• кузнечный горн;
• вермикулит;
• кувалда;
• наковальня;
• шлифовальный станок;
• напильник;
• щипцы;
• УШМ-ка;
• масло.

Не забудьте о средствах защиты.

Надев очки и фартук, можете приступать к работе.

Технология изготовления инструмента достаточно проста, поэтому вы без проблем справитесь, если даже не делали этого никогда раньше.

1. Отрезаем один виток пружины, разогреваем и выпрямляем его.
2. Придаем рабочей части нужную форму (например, четырехгранную). Заготовку нагреваем и обстукиваем, формируем канавку.
3. Раскаленный кусок металла помещаем в вермикулит, чтобы облегчить обработку.
4. Заготовку обрабатываем при помощи напильника и шлифовального станка.
5. Будущий инструмент нагреваем до температуры 760 градусов, затем помещаем в емкость с маслом. После нагреваем еще раз до температуры 200 градусов, даем остыть естественным путем. Такая закалка сделает металл прочным и твердым.
6. Шлифуем, придаем эстетичный внешний вид.

Вот и все, инструмент готов.

Осталось попробовать его в работе.

Приниматься за изготовление зубила своими руками целесообразно, если под рукой есть все необходимые приспособления.

Если таковых нет, инструмент проще купить.

Как работать зубилом

Как работать зубилом – вопрос далеко не праздный, потому что в наше время несмотря на наличие всевозможного электроинструмента, включая перфоратор с зубилом, возникают иногда обстоятельства когда без обыкновенного зубила просто никак не обойтись.

Взять, например, ситуацию когда необходимо укоротить гвоздь, обрезать кусок проволоки или обрубить застрявшую головку самореза – не подключать же для этого болгарку или разматывать шнур чтобы использовать перфоратор. Нет ничего удобней как взять в одну руку зубило, в другую молоток и быстро справиться с задачей.

На первый взгляд, все кажется просто, однако работать с зубилом нужно предельно осторожно, соблюдая ряд требований:

Зубило должно находиться в идеально исправном состоянии

В чем это выражается? Для зубила очень важно чтобы место под удар было без каких-либо заусениц, то есть не расклепано. В противном случае завернутые частицы металла при ударе по ним молотком отрываются с бешеной скоростью и не менее опасны чем мелкокалиберная пуля, которая неизвестно куда может улететь

История знает предостаточно печальных случаев когда пренебрегали этим правилом.

Основные правила при работе с зубилом

Не менее важно, с точки зрения безопасности, состояние молотка, особенно его надежная посадка на рукоятку. Имеется в виду что сама ударная часть молотка должна «сидеть» прочно на рукоятке и оставаться там же при ударе об зубило

Да и сам боек молотка так же как и ударная часть зубила должен быть без заворотов: частички отрываются ничем не хуже чем у зубила.

Правильно стоять при работе с зубилом — это очень важно

Работать с зубилом необходимо в рукавицах и защитных очках. Современные зубила оснащены защитной резиновой шайбой в случае промаха, но все равно при определенном стечении обстоятельств молоток может соскользнуть с поверхности зубила и через шайбу нанести травму руке.

Заготовки  из чугуна, бронзы и других хрупких металлов во избежание откалывания краев делают с фасками на расстоянии 0,5 мм от разметочной риски

• Нужно следить чтобы рядом не было меньше посторонних, а лучше чтобы их вообще не было.

Не приступать к работе с влажным инструментом, который может соскользнуть с руки. Это касается как зубила, так и молотка.

Все вышеописанное касается того как работать с зубилом чтобы не получить травму. Далее, хочется поделиться некоторыми приемами работы, которые будут полезны человеку, мало работавшему с зубилом:

• Работы нужно производить только на металлической плите толщиной не менее 12 мм.
• Если вам необходимо отрубить зубилом кусок проволоки не старайтесь делать это одним богатырским взмахом, потому что нужный вам кусок может банально улететь в неизвестном направлении. Сделайте надруб такой величины чтобы можно было легко обломить нужную вам часть проволоки и она останется у вас в руках.

Рубка металла в тисках

При рубке листа сначала сделайте чертилкой линию, по которой совершайте рубку металла. Обычно лист толщиной 1–1,2 мм рубится легко, а вот когда нудно прорубить толщину больше до 3–4 мм – делается это за два-три прохода.

При работе с зубилом очень важно правильно его заточить под нужный угол, который напрямую зависит от твердости металла, подлежащего обработке: чем тверже металл тем угол заточки будет больше и наоборот

Зубило состоит из трех частей — рабочей, средней и ударной Угол заострения выбирают в зависимости от твердости обрабатываемого металла

Для чугуна, твердой стали и бронзы угол затачивается под углом в 70º; для средней и мягкой стали (латуни, цинка и меди)) угол будет составлять 60º, а вот для алюминия нужно выдержать угол в 40º.

Всегда нужно помнить что вес молотка должен быть больше веса зубила как минимум в полтора раза иначе работа с зубилом прекратится в настоящий кошмар: молоток буде соскальзывать с зубила, да и производительность будет стремиться к нулю.

Примечания

1. [protect.gost.ru/v.aspx?control=7&id=141662 ГОСТ 7211-86 ] «Зубила слесарные. Технические условия»
2. [protect.gost.ru/v.aspx?control=7&id=164634 ГОСТ 7212-74 ] «Крейцмейсели слесарные. Технические условия»
3. [protect.gost.ru/v.aspx?control=7&id=163639 ГОСТ 11418-75 ] «Инструмент кузнечный для ручных и молотовых работ. Зубила. Конструкция и размеры»
4. [protect.gost.ru/v.aspx?control=7&id=163539 ГОСТ 11419-75 ] «Инструмент кузнечный для ручных и молотовых работ. Зубила фасонные. Конструкция и размеры»
5. gramota.ru/slovari/dic/?lop=x&zar=x&word=скарпель
6. [tybet.ru/wiki/%D1%EA%E0%F0%EF%E5%EB%FC/ Скарпель]
7. moyslovar.ru/slovari/big_tolk_slovar/slovo/скарпель

Неисправности

Среди наиболее распространенных поломок кузнечного зубила выделяют:

• излом;
• затупление;
• появление зазубрин;
• деформация, кривизна бойка;
• холодный наклеп на бойке, который чреват сколами и летящими осколками.

Излом бойка зубила

Неисправности возникают в случае неправильного выполнения рубки, при длительной эксплуатации инструмента, при наличии заводского брака. Периодически (не реже одного раза в квартал) необходимо осматривать зубило на наличие каких-либо повреждений бойка или рукоятки. Неисправные инструменты, имеющие дефекты, необходимы изымать из эксплуатации.
